Какой тип теплого пола лучше подходит под ламинат
На сегодняшний день существует три технологии обустройства теплых полов. Каждая имеет свои сильные и слабые стороны, у каждой есть отличия в технологическом процессе. Эти особенности оказывают влияние не только на эффективность подогрева помещения, но и на требования к оптимальному финишному покрытию полов.
Основные виды теплых полов
Таблица. Технологии обустройства теплых полов.
| Тип отопительной системы | Технические характеристики и технологические особенности |
|---|---|
Водяная | На основании пола устанавливается система пластиковых труб для обогрева помещения. В дальнейшем она закрывается стяжкой толщиной не менее пяти сантиметров. Укладка ламината выполнятся по рекомендованной производителем технологии – специальная подложка для ликвидации неровностей, ламинатные ламели. Это самый неудачный вариант пола с подогревом, имеет три существенных недостатка. Первый – низкий КПД. Толстая песчано-цементная стяжка и поролоновая прокладка под ламинат увеличивают потери тепловой энергии. Второй – высокая сметная стоимость. Имеется в виду суммарная стоимость материалов и количество потерянного времени. Третья – большие проблемы в случае возникновения аварийных ситуаций. Протечки воды обнаруживаются слишком поздно, за это время приходят в негодность многие архитектурные конструкции. Кроме того, ремонт требует полного демонтажа не только ламината, но и стяжки. Это долго и дорого. В настоящее время полы с водяным подогревом используются очень редко. Кроме вышеперечисленных проблем с финишными покрытиями, они имеют и свои чисто технические недостатки: необходимо устанавливать специальный котел, сложная система распределения и регулировки тепловой энергии и т. д. |
Электрическая | Более современная и более качественная система, по количеству использования уверенно лидирует по причине относительно небольшой стоимости. Система состоит из специальных электрических кабелей, количество теплоты (Q) зависит от квадрата силы тока (I2) , параметров сопротивления токопроводящей жилы (R) и времени (T). Q=I2×R×T. Электрический подогрев намного эффективнее водяного, имеет перед ним несколько преимуществ. Первое – аварийные ситуации не имеют таких негативных последствий. Втрое – системы намного проще с инженерной точки зрения, аппаратура управления и контроля может монтироваться в любом удобном месте. Третье – уменьшенная толщина цементно-песчаной стяжки повышает эффективность функционирования, сокращает материальные затраты на поддержание комфортных условий в зимний период времени. |
Инфракрасная | Самая современная система теплого пола. Теплоносители электрические, но не обыкновенные кабели. Это специальные карбоновые нити, запаянные с двух сторон пластиковыми пластинами. Общая толщина не превышает одного миллиметра, реализуется отдельными рулонами, которые можно разрезать по требуемым размерам. Такие системы имеют много преимуществ: высокий КПД, простота монтажа, надежность и безопасность эксплуатации. Под инфракрасные системы цементно-песчаная стяжка не делается, что дает возможность экономить время и деньги. Единственный недостаток – высокая стоимость, инфракрасные полы доступны далеко не всем застройщикам. |
Укладка резистивного нагревательного кабеля
Инфракрасный теплый пол
Как видно из таблицы, для использования ламината в качестве финишного покрытия теплых полов принципиальных ограничений нет. Но это не значит, что можно покупать любые покрытия и без опаски устанавливать их на полы с подогревом.
Монтаж своими руками
Перед тем, как положить теплый пол под ламинат, необходимо определиться с вариантом его укладки. Она может происходить следующим образом:
- По лагам. Для этого удобно использовать специальные модули из ДСП, в заводских условиях укомплектованные бороздками со специальными каналами, термораспределяющими пластинами из металла и всеми необходимыми крепежами. Их только нужно собрать в соответствии с инструкцией. Но стоит такой комплект очень дорого.
- На рейках. Для этого применяют строганную доску, влагостойкую фанеру или ДСП толщиной 21-28 мм. Расстояние между рейками обычно равняется их ширине, а ширина соответствует расстоянию между трубами в контуре.
Подготовка основания
При укладке системы «водяного теплого пола» на деревянное основание монтаж необходимо производить после проведения комплекса подготовительных работ, к которым относятся:
- «Вскрытие» старого покрытия и расположенной под ним основы. При этом удаляются старые гидро- и теплоизоляционные материалы, а само основание очищается от следов грязи, грибка и плесени.
- Визуальная оценка общего состояния основания. Его нужно осмотреть на предмет выявления различных повреждений. На этом этапе следует демонтировать участки балок, пришедших в негодность, заменив их новыми вставками. При обнаружении сильных перекосов и завалов поверхности ее необходимо выровнять при помощи металлических уголков, специальных накладок и других фиксирующих элементов.
- Обработка деревянного основания антисептическими препаратами. Это позволит избежать дальнейшего гниения и разрушения этого материала.
Последним этапом подготовки основания является его очистка от пыли и строительного мусора. Подробную инструкцию по подготовке теплого пола под ламинат можно найти на видео, представленного в интернете.
Изготовление каркаса
При укладке теплого водяного пола на несущую деревянную конструкцию с шагом балок до 60 см, работы могут производиться непосредственно по этому основанию. Для этого в нижней части балок закрепляются черепные бруски, выступающие в качестве опор. По ним набиваются доски чернового пола.
Настелить черновой пол можно и без черепных брусков. При этом доски фиксируются прямо в несущие балки с подвальной или подпольной стороны. Пространство между опорными лагами заполняется пароизоляционным материалом, на который укладывается слой теплоизоляции толщиной 15-20 см из минваты, пенополистирола или пеноплекса.
Расстояние между первичным полом и теплоизоляционным слоем должно составлять не менее 8-10 см. Для дополнительной вентиляции в «черновом основании» у стены желательно оставить небольшой незашитый участок.
При изготовлении каркаса для полов с шагом балок более 60 см черепные бруски следует крепить на большей высоте, так как черновой пол в этом случае будет крепиться на ДСП или фанеру, прибитую к опорным балкам.
После утеплителя необходимо прикрепить слой пароизоляции. Более подробно узнать, как производится укладка теплого пола под ламинат можно на видео.
Укладка труб
Для монтажа теплых полов на водяной основе используются трубы из полипропилена и металлопласта. Их раскладка может производиться двумя способами:
- по спирали;
- змейкой.
Первый способ является более предпочтительным, так как в этом случае происходит чередование «холодного» и «теплого» контуров.
В домашних условиях легче и удобнее уложить трубы «змейкой». Раскладывать их следует с шагом не более 30 см. Около стен шаг может быть минимальным: 10-15 см. Это позволит избежать потерь тепла в местах сопряжений.
Подключение
Подключение теплых полов к отопительной системе может осуществляться различными методами. Самыми распространенными являются:
- Смесительные узлы;
- Система коллекторов.
После этого производится процедура опрессовки, основной целью которой является выявление протечек и неисправностей в трубопроводе. Эту операцию обязательно необходимо провести до укладки напольного покрытия!
Для «подстраховки» пробный пуск лучше производить совместно со специалистами. Дополнительную информацию о подключении теплых полов под ламинат своими руками можно почерпнуть из видео.
Подложка
После того, как техническая часть конструкции пройдет проверку под повышенным давлением, поверх труб укладывается подложка, функцию которой могут выполнять следующие материалы:
- Пробка;
- Вспененный полиэтилен с фольгированным покрытием;
- Фольгированный полистирол;
- Экструдированный полипропилен.
Перечисленные материалы имеют разную стоимость. К примеру, самой дорогой является подложка из фольгированного полистирола. Но и теплоизолирующие характеристики у нее также самые высокие.
Выбираем подложку
Еще один важный параметр, который влияет на качество ламинированного напольного покрытия над теплым водяным полом, заключается в правильном выборе подложки. Назначение ее состоит в том, чтобы выровнять небольшие перепады основания, в результате формирования новой стяжки, на которое будет уложен ламинат. Помимо этого, подложка улучшает звукоизоляционные характеристики напольного покрытия и является дополнительной теплоизоляцией.
Напольная плита «Isoplaat» (Изоплат)
Подложка, уложенная поверх бетонной стяжки, предотвращает трение ламината с основой из бетона, исключая появление посторонних, неприятных звуков. Важным критерием является ее способность сохранять теплопроводность напольного покрытия на необходимом уровне, не снижая его, поэтому значительную роль играет небольшая толщина выбранного материала – от 1,5 до 2 мм.
Строительные магазины готовы предложить этот материал в большом ассортименте. Некоторые производители ламината предлагают определенный подходящий тип подложки для своих изделий.
С учетом того, что под ламинатом будет проходить система водяного отопления, далеко не каждая подложка может быть использована
Некоторые производители предлагают покрытия с перфорацией (мелкими отверстиями), значительно понижающей значение термического сопротивления материала, сохраняя его эластичность.
Подложка с перфорацией
Коэффициент теплопроводности подложки должен быть как можно выше, тогда она будет лучше пропускать тепло, не задерживая. Этот материал должен обладать следующими качествами:
- Устойчивостью к «рабочей» температуре системы «теплый пол».
- Экологичностью и отсутствием токсинов, которые могли выделяться при нагреве.
- Паропроницаемостью.
Чаще всего в условиях монтажа системы водяного теплого пола в качестве подложки используют материал из пробки или вспененного полиэтилена.
Таблица 6. Варианты подложки
Иллюстрация
Описание
Вспененный полиэтилен
Этот тип подложки является наиболее распространенным и доступным по стоимости. Этот материал выпускается в широком ассортименте, и имеет разную толщину, что позволяет подобрать необходимый материал для водяного пола. Такая подложка проста в работе – ее легко резать, чтобы подогнать под необходимый размер помещения и склеивать отдельные фрагменты между собой с помощью специального скотча.
Пробка
Часто под ламинат используют пробковую подложку, но в системе теплого водяного пола ее использование ограничено высокими теплоизоляционными характеристиками материала. Помимо этого, стоимость материала довольно высока. По сути, пробка является природным утеплительным материалом, имеющим высокое термическое сопротивление, поэтому в системе теплого пола ее применение не целесообразно.
Подложка «Arbiton Floor Thermo»
Это перфорированный материал узкого назначения выпускается специально для устройства настилающего слоя финишного покрытия системы теплого пола. Материалом изготовления является вспененный химически нейтральный полистирол с термическим сопротивлением 0,06 м²×°K/Вт. Может поставляться в виде плит или рулонного материала.
Рулонный вспененный полистирол с алюминиевым фольгированным слоем
Этот материал, назначение которого заключается в отражении тепла в сторону помещения, укладывают под трубы теплого пола
Поэтому важно помнить, что при устройстве теплого пола, такую подложку нив коем случае нельзя укладывать непосредственно под ламинат.
Выбор теплого пола для дома из бруса
Рассматривая конструктивные особенности домов из бруса, можно увидеть, что в большинстве случаев пол первого этажа опирается не на грунт, а на перекрытие из бруса, образуя под домом вентилируемый подпол. На грунтовом основании вид теплого пола подбирают, исходя из возможностей системы отопления: если в доме установлен нагревательный котел, то логичнее использовать его мощности. При недостаточной мощности котла и бесперебойном снабжении электроэнергией лучшим вариантом будет электрический нагревательный кабель.
Для дерева крайне нежелателен контакт с влажной средой и дополнительные нагрузки, а потому использовать систему водяного теплого в деревянных строениях нецелесообразно, несмотря на экономичность этого вида обогрева дома. Укладка электрических нагревательных матов создаст меньшую нагрузку на несущие балки, но и трубы, и кабели потребуют устройства ровного влагостойкого основания (из фанеры, цементно-стружечных или стекло-магнезитовых плит), а это тоже дополнительный вес.
С конструктивной точки зрения наиболее подходит для домов из бруса система инфракрасного пленочного пола: она экономична, эффективна, не требует влагостойких материалов, пожаробезопасна. К недостаткам можно отнести меньшую долговечность пленки, чем электрического кабеля, однако простота монтажа и ремонта делают этот недостаток несущественным.
Устройство водяных теплых полов «сухим» способом
В качестве несущих конструктивных элементов пола в домах применяются лаги и деревянные балки перекрытий. Лаги устанавливаются на твердое основание либо на множество точечных опор, в то время как балки имеют 2 точки опоры по краям и в некоторых случаях дополнительно опираются на перегородки. Поскольку балка – это несущая конструкция перекрытия, то выполнять в ней какие-либо пазы или пропилы не допускается, в этом и заключается основная сложность при устройстве теплого пола в деревянном доме. Единственный выход – настелить черновой пол из досок или листов ДСП, а от него уже начинать устройство «пирога» напольного отопления.
Ситуация с лагами несколько иная. Когда брус уложен на сплошное твердое основание, то в нем есть возможность пропиливания пазов для труб водяного контура и делать черновой пол не нужно. Если же лаги опираются в нескольких точках, то пропилы в них делать крайне нежелательно, как и в несущих балках. Но в любом случае до того как устраивать поверх балок или лаг черновой пол, между ними укладывается слой теплоизоляционного материала. Для укладки теплого пола по деревянным лагам первого этажа толщина утеплителя должна быть не менее 80 мм, а для перекрытия достаточно 20—30 мм. При этом под теплоизоляционный материал на первом этаже следует проложить гидроизоляционный слой из полиэтиленовой пленки.
Под тем предлогом, что все этажи частного дома составляют единое пространство, во многих руководствах по монтажу теплого пола указывается, что перекрытия утеплять не требуется. Мол, ничего страшного нет в том, чтобы часть тепла греющего контура уходила вниз. В действительности это нарушает сам принцип действия теплых полов, поскольку тепло, идущее от потолков помещения, так и останется в верхней зоне, а в комнате, где находится система напольного обогрева, его может и не хватать. Чтобы тепло равномерно распространялось по тем помещениям, для которых оно предназначено, укладывайте небольшой слой утепляющего материала, устраивая теплый сухой пол в перекрытии.
После того как уложен теплоизоляционный материал и смонтировано черновое основание из досок или ДСП, нужно обеспечить отражение всей теплоты греющего контура вверх. Это делается 2 способами:
- Нужно начинать устройство теплых деревянных полов с укладки по всей поверхности фольгированного отражающего слоя. В случае, когда трубы контура планируется класть прямо на утеплитель и через пропилы в лагах, то фольга прокладывается только между ними.
- Более дорогостоящий способ – с помощью плитных древесных материалов и профилированных листов оцинкованного металла. Начертив схему раскладки контуров теплых полов на деревянном основании, в промежутках между трассами труб к нему саморезами крепят детали из ДСП. В получившиеся канавки вставляют листы оцинкованной стали.
Продолжается монтаж водяных теплых полов раскладкой труб греющего контура. Для этой цели чаще всего применяются трубы из металлопластика диаметром 16 мм (ДУ10). Шаг укладки здесь надо соблюдать меньше, чем в теплых полах под стяжку, поскольку теплоотдача в нашем случае будет не так эффективна. Труба с теплоносителем передает тепло покрытию не напрямую, а через воздушную прослойку, отсюда и снижение теплоотдачи. Соответственно, шаг укладки трубы в среднем должен составлять 150 мм, максимум – 200 мм. После этого контур подключается к коллектору, проверяется на герметичность и можно стелить финишное покрытие для деревянного пола.
Разновидности теплого пола
Перед тем как начинать закупку деталей для монтажа, необходимо определиться с тем какой тип конструкции вы будете использовать. Теплый пол можно классифицировать так:
Виды систем теплого пола
Водяной. Для укладки такой конструкции потребуется достаточно много времени и материалов. Например, вам нужно будет обезопасить пол гидроизоляцией, использовать теплоизоляцию. Для обустройства такой конструкции потребуется детальный, максимально точный расчет. Такой пол достаточно эффективный, но возиться с ним придется долго.
Водяные теплые полы, смонтированные в деревянном доме под ламинат
Кабельный. Это электрическая конструкция, которая отличается надежностью, долговечностью работы, простотой монтажа, возможностью регулировки оптимальной температуры в квартире. Но такой теплый пол имеет электромагнитное излучение. Кроме того, он может стать дорогим удовольствием. А еще ламинат в этом случае нужно будет укладывать только спустя месяц, ведь в обустройстве этого варианта греющей конструкции вам тоже нужно будет использовать бетонную стяжку.

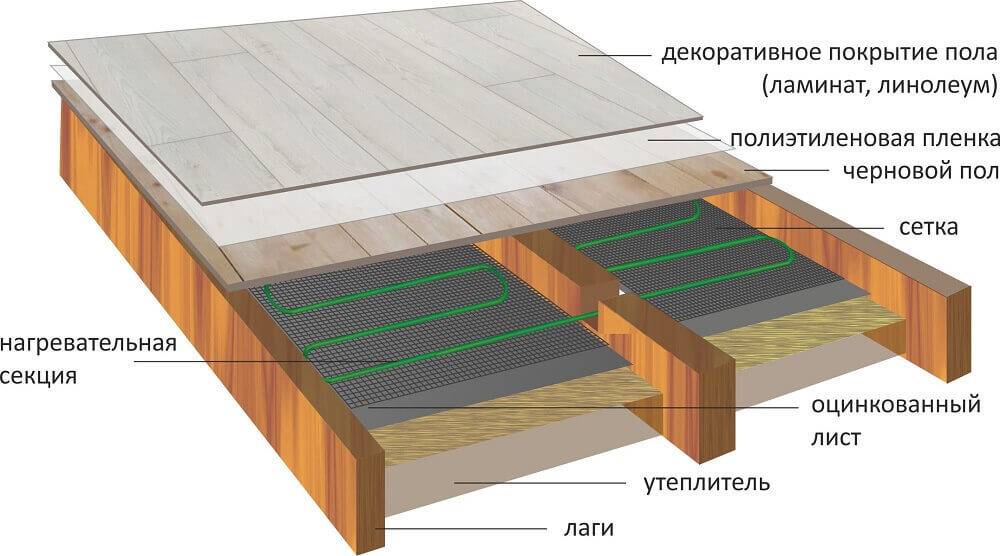

Устройство теплого пола кабельного типа по деревянному основанию
Инфракрасный. Он имеет прекрасные технические характеристики: очень быстро укладывается, является достаточно прочным и надежным, что позволяет применять к нему механическую нагрузку. Стяжка в этом случае не требуется, так как можно укладывать пленку прямо на черновое покрытие. Естественно, оно должно быть ровное. Укладывать инфракрасный мат или пленку можно на деревянный или бетонный пол. Он позволяет сэкономить средства в период отопления дома. А еще ламинат можно будет укладывать сразу же после настила пленки. Однако не стоит укладывать его в тех помещениях, которые обладают высоким уровнем влажности.

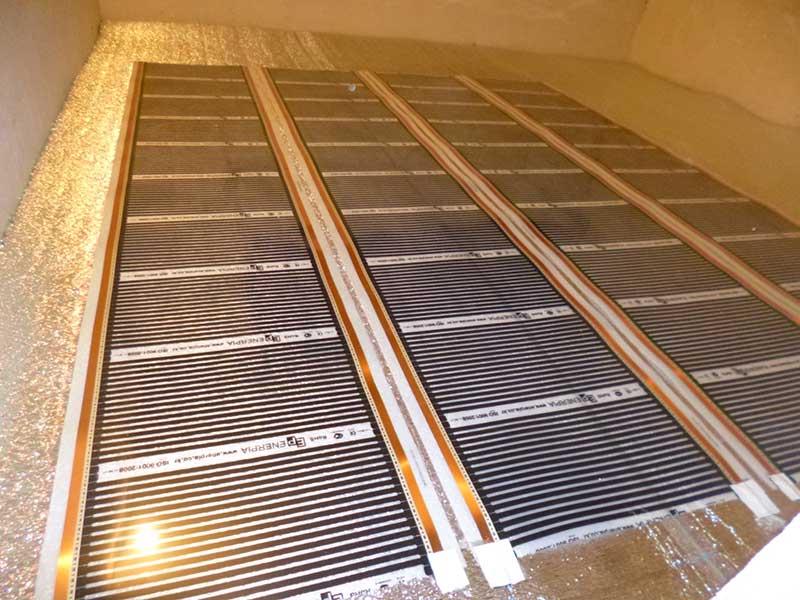

ИК-пленка, застеленная на деревянное основание. Поверхность готова к монтажу ламината
Как правильно подготовить основание
Есть несколько способов подготовить деревянный настил к укладке теплого пола. Лучшей заменой бетонной стяжки считается монтаж древесно-стружечной плиты от 16 до 22 мм толщиной. Она сможет выдержать значительную нагрузку, стабилизирует деревянное основание и не раздавит элементы отопления. На нее можно укладывать как электрические, так и водяные нагревательные элементы.
Устройство настила в деревянном основании для теплого пола
- Плита укладывается на лаги. Лучше, чтобы размер шага был не более 60 см, иначе потребуется установка дополнительных брусьев.
- Прежде чем положить плиту, укладывается гидроизоляция и утепляющий материал, таким образом, чтобы он находился в промежутках между лагами.
- Следующие шаги зависят от типа отопления, который вы выбрали. Если это электрические нагревательные элементы в виде пленки или матов, то нужна мягкая фольгированная подложка, которая будет отражать тепло внутрь комнаты. Водяной и кабельный вариант отопления потребует креплений или направляющих, между которыми будут располагаться нагревательные элементы.
Монтаж электрического отопления
Какой вид отопления лучше выбрать для деревянного основания? Монтаж кабельного варианта потребует усилий в виде установки креплений или элементов, между которыми будет располагаться кабель. Такими элементами могут стать выпиленные пазы в досках, алюминиевые направляющие или деревянные пластины.

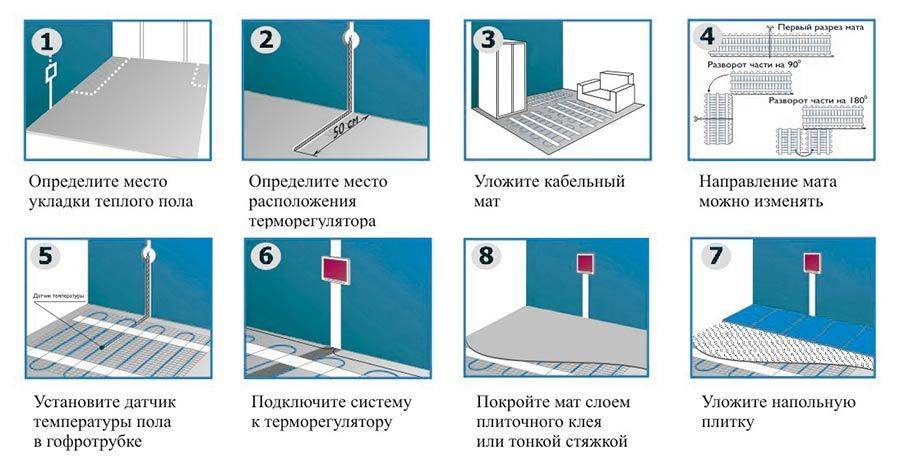

Пошаговый монтаж электрического теплого пола
Поэтому лучшим вариантом для деревянного основания под ламинат можно считать электрический теплый мат или инфракрасную пленку. Почему?
Плоский теплый мат и инфракрасная пленка выдерживают значительные нагрузки и созданы для монтажа без усилий.
- Их можно уложить под ламинат без дополнительной плиты, при условии, что деревянный настил достаточно ровный и прочный. В таком случае запенивают все щели между досками, доски выравнивают по высоте, устраняют все неровности. На гидроизолирующую пленку укладывают фольгированный утеплитель, а сверху – маты или инфракрасную пленку.
- Инфракрасный теплый мат или пленка были созданы специально под ламинат, это наиболее щадящий теплый вариант пола для такого покрытия.
Минусы электрического отопления в том, что потребуется значительный расход электроэнергии. При любом, даже самом экономичном варианте, это ощутимая сумма. Наиболее экономичные модели электрических матов, снабженные разными техническими новинками, стоят довольно дорого. Поэтому мы возвращаемся к кабельному варианту электрического отопления, который при всех затратах и трудах более экономичен в итоге.
Плюсы и минусы электрического теплого пола
Инфракрасное отопление
Если стоит выбор между электрическими матами и инфракрасной пленкой, не задумывайтесь, какой выбрать. Самый удобный и выгодный вариант из всех имеющихся – пленка, по нескольким причинам. Она действительно задумывалась создателями, как вариант дополнительного отопления под такие покрытия как ламинат, линолеум, ковролин.
Подключение инфракрасного теплого пола
С учетом последних достижений в этой сфере, уникальны по своим характеристикам инфракрасные полы Калео. Они выдерживают значительные нагрузки, универсальны, легко монтируются, способны нагреваться до + 60 градусов. Калео выпускает несколько видов инфракрасной пленки и матов: от бюджетного до дорогостоящего варианта. Они могут эффективно прогревать помещение даже при наличии бетонной стяжки.
Несомненные преимущества:
Преимущества инфракрасной пленки
Какой утеплитель рекомендуется использовать под такую пленку? Производитель предлагает его в комплекте, так как он изготовлен по специальным технологиям из лавсана.

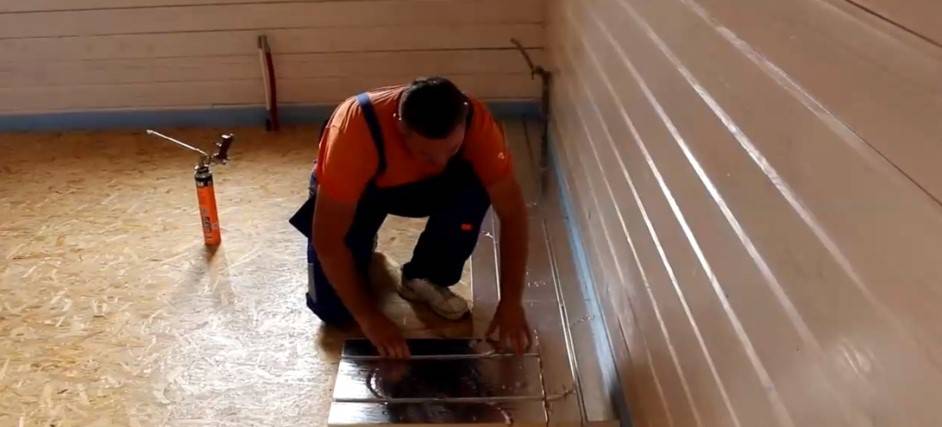

Монтаж сухого теплого пола своими руками
Провести монтаж системы сухого теплого пола можно и самостоятельно – никаких сложностей в подобных конструкциях нет. Самая большая проблема, которая может возникнуть, связана с металлическими распределительными элементами. Конечно, сборка системы своими руками потребует затрат времени, но зато на монтаже удастся солидно сэкономить.
Для самостоятельного монтаж деревянных конструкций лучше всего подходят:
- Ошкуренные обрезные доски;
- ДСП и МДФ толщиной более 22 мм;
- Влагостойкая фанера толщиной свыше 20 мм.
При выборе материалов нужно обратить внимание на количество различных вредных выделений. Учитывая то, что все элементы системы постоянно подвергаются нагреву, отсутствие опасных для человеческого здоровья выделений является очень важным качеством
Также нужно обратить внимание на влажность материалов – она должна быть не более 10%. Если это правило не соблюдается, то деревянные элементы конструкции будут активно коробиться и со временем полностью деформируются.
Далее нужно подогнать листы материала под необходимые размеры:
- При шаге укладки в 150 мм ширина полос должна составлять 130 мм;
- При шаге в 200 мм ширина должна составлять 180 мм;
- При шаге в 250 мм ширина каждой полосы должна составлять 230 мм.
По периметру конструкции раскладывается и фиксируется демпферная лента, после чего можно приступать непосредственно к монтажу планок. Их укладка должна выполняться в соответствии с выбранной схемой укладки отопительных труб. Зазор между всеми планками должен составлять ровно 20 мм. Если есть необходимость сделать поворот, планки и рейки закругляются.

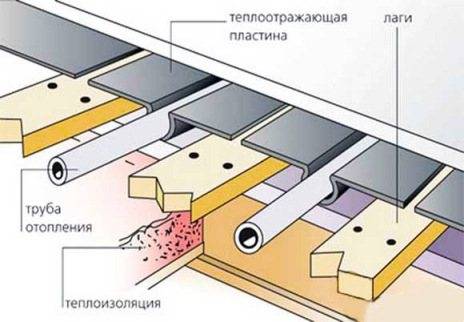

Собранная конструкция из планок позволяет заняться вставкой металлических пластин. Эти элементы должны занимать большую часть поверхности – не менее 80% от общей площади. В пазы крепится труба (как правило, полиэтиленовая). Над трубами нужно первым делом расположить слой гидроизоляции (если речь идет о полиэтиленовой пленке, то ее толщина должна составлять около 200 мкм). Далее укладываются 10-мм влагостойкие гипсоволокнистые листы.
Описанной выше конструкции будет вполне достаточно для дальнейшего монтажа любого напольного покрытия. Единственным исключением является керамическая плитка, которую отличает большой вес. В таком случае потребуется дублирующий слой гипсокартонных листов, причем они должны быть повышенной прочности
Крепление этих листов к основанию осуществляется при помощи саморезов, и в процессе монтажа нужно соблюдать осторожность, чтобы не повредить трубы. Сама же плитка крепится посредством специального клеящего состава.
Для сухих теплых полов, которые будут располагаться под плиткой, лучше всего подходят широкие трубы диаметром 20 мм. Шаг их укладки при этом сравнительно невелик и составляет около 10-12 см. Все дело в том, что плитка отличается большой теплоемкостью, поэтому для создания полноценного эффекта теплого пола ее нужно очень хорошо прогреть. Для максимальной теплоотдачи и повышения эффективности отопительной системы деревянный теплый пол нужно качественно утеплить.
Укладка полистирольных систем имеет ряд характерных особенностей. В плитах (толщина которых начинается от 20 мм и подбирается в зависимости от требуемого утепления) очень аккуратно прорезаются выемки, причем схема их подготовки должна полностью совпадать со схемой раскладки труб. Чтобы избежать ошибок в процессе нарезки, нужно сначала разложить конструкцию черновым образом и тщательно разметить плиты.
Сам же процесс монтажа очень схож с технологией обустройства деревянного теплого пола. Пожалуй, единственным отличием является то, что полистирольные сухие теплые полы можно монтировать только на ровном базовом покрытии, выполненном из дерева, фанеры, листов гипсокартона и пр.
