Теплые водяные полы на деревянный пол: особенности укладки системы на деревянное основание

Технология монтажа: как сделать своими руками?

После составления проекта можно приступать непосредственно к монтажу системы обогрева. Для этого необходимо подготовить основание, чтобы оно было ровным. После можно приступать к следующим шагам.

Укладка теплоизоляции

Большое значение имеет то, над чем находится помещение, где планируется установить тёплый пол.

  • Когда он монтируется на первом этаже, толщина теплоизоляционного слоя должна быть 60–80 мм.
  • Если помещение будет находиться над тёплой комнатой, то достаточно 3–5 мм.
  • Над холодным помещением необходимо установить изолятор толщиной примерно 20 мм.

Разметка и установка труб

  1. Далее на полотне теплоизолятора необходимо разметить расположение труб. Делать это можно маркером или изолентой, которая потом снимается. Разметка значительно упростит прокладку труб и поможет избежать ошибок.
  2. Затем поверх теплоизоляционного слоя укладывается монтажная сетка с ячейками 10 на 10 см. Сетка может быть пластиковой или металлической.
  3. Следом выполняют непосредственно установку труб. Они раскладываются по схеме и фиксируют хомутами.

Вместо сетки можно использовать полистирольные маты, которые одновременно удерживают трубы и выполняют роль теплоизолятора. Это недешёвый вариант, упрощающий монтаж.

Хотя трубы эластичные, нужно стараться сгибать их по минимуму. Нельзя устанавливать и повреждённые, натягивать их, чтобы сократить расход. Не стоит нарезать их заранее или составлять из нескольких отрезков один контур.

Важно Если выбрана укладка змейкой, то начинать монтаж необходимо от окна или наружной стены. В остальных вариантах это не будет играть роли

Монтаж стяжки

При большой площади помещения рекомендуется перед заливкой установить маяки. Это упростит процесс и поможет сделать основание ровным. От стены маяки располагаются на расстоянии 50 см, а друг от друга — немного меньше. Начинать заливать стяжку нужно с дальнего угла, постепенно продвигаясь к двери.

Проверка работоспособности системы отопления

Чтобы проверить установленную систему на прочность конструкции, необходимо провести гидравлические испытания:

  1. трубы нужно заполнить водой;
  2. увеличить давление до 5 бар и поддерживать его;
  3. просмотреть систему на предмет протечек и устранить их;
  4. необходимо снизить давление до 1–2 бар, оставить в таком состоянии на 24 часа;
  5. если спустя сутки давление не упало, нужно поставить систему отопления на максимальную температуру, чтобы прогнать теплоноситель по всем контурам;
  6. тестировать систему сутки в этом режиме.

Если система работает, можно приступать к заливке.

Заливка цементом

Чтобы стяжка окончательно застыла, необходимо подождать не менее 30 дней и только потом начинать пользоваться системой обогрева.

Технология монтажа тёплого пола может показаться сложной, но, следуя инструкции по шагам и уделяя максимум внимания процессу, можно сделать монтаж самостоятельно без помощи специалистов.

Ограничения по монтажу теплых полов

О них не любят говорить производители, но они есть. Перед тем как выбирать конкретную конструкцию теплых полов, нужно ознакомиться с проблемными сторонами такого вида отопления.

  1. Помещения общего пользования нельзя обогревать теплыми полами. Тепловые потери в этом случае настолько велики, что полностью теряется экономическая целесообразность, эксплуатация обходится очень дорого в сравнении с другими видами обогрева, а эффективность значительно понижается.

  2. В большинстве случаев теплые полы рекомендуется использовать в качестве дополнительного отопления помещений. Только если теплоизоляция помещений выполнена с учетом жестких международных стандартов, есть возможность сделать их основным способом обогрева помещений.

  3. Если в многоквартирном доме существует общая система водяного отопления, то никакие конструкции теплых водяных полов монтировать нельзя. Это строго запрещается владельцами домов, получить от них разрешение практически невозможно.

Понимание причин существования ограничений позволит в дальнейшем выбрать оптимальную конструкцию теплого пола с водяным отоплением. В настоящее время существует несколько типов конструкций теплых полов с водяным теплоносителем: тонкие, легкие и бетонные. Кратко рассмотрим каждый из них с точки зрения потребителя и строителя. Такой подход даст возможность рассказать о реальных, а не рекламных технических характеристиках.

Технология укладки деревянных конструкций

Совет
При расположении тёплого водяного пола на деревянных лагах сначала следует составить схему укладки.

Требования к ней:

  1. Заливка традиционной стяжкой в данном случае не подойдёт. Нельзя делать высоту стяжки менее 5 см, так как дерево не выдержит большой вес.
  2. Чтобы укрепить основание системы, нужно поверх лаг уложить металлические листы толщиной 2 мм, которые также будут служить и отражателем тепла.
  3. Нужно использовать достаточное количество теплоотражателей и изоляционных материалов. Ими укрываются все витки труб, что экономит тепло при эксплуатации и продлевает срок службы всей системы отопления.

Если стяжка будет высокой, то расстояние между витками труб нужно делать как можно меньше. Величина теплопотерь зависит от расположения дома по отношению к свету, от количества и размера окон, а также от качества утепления крыши и стен
здания.

Если дом очень ветхий, то перед обустройством отопления его тестируют на крепость. Все щели, сквозные дырки, другие дефекты, через которые просачивается тепло, необходимо хорошо заделать. Если дом начинает возводиться, то вопросы энергосбережения должны учитываться на стадии расчёта при строительстве.

Есть три варианта укладки системы обогрева с перекрытием из дерева.

Готовые полистирольные маты и модули из ДСП

Их можно приобрести в любом строительном магазине. Маты заранее оснащаются креплениями под трубы.

Чтобы начать их настилать, потребуется прогрунтовать черновую поверхность, проложить по ней утеплитель.
С внешней стороны каждого мата промазывают толстым слоем клея и приклеивают к основанию.
Чтобы собрать настил, нужно ещё использовать модули из ДСП

Они выпускаются из выемок под трубчатый контур.
Важно
В комплекте есть крепежи, пластины и трубы из металла с эффектом равномерного распределения тепла.

Для увеличения прочности конструкции детали соединяются замковыми креплениями.

Настил

Расстояние между лагами — 60 см.

  1. Балки крепко прикрепляются к основанию так, чтобы к ним было легко прикрепить фанеру, доски или иной материал, который будет служить основанием для утеплителя (полистирола или пенопласта).
  2. Чтобы изготовить настил, к лагам прикручивают доски толщиной не менее 3 мм. Ширина досок должна соответствовать ширине металлических элементов, которые будут распределять равномерно по помещению тепло.

Между досками нужно соблюсти расстояние примерно в 15 см. Оно будет служить пазами для поворота трубы. Под изгибами оставляют пространство, чтобы было удобно распределить по полу трубчатые элементы. В пазах их крепят гвоздями или скобами. Стороны пластин смыкают так, чтобы получился единый экран, распределяющий тепло.

Настил с направляющими

На выровненное основание стелется любой вид утеплителя. Лучше брать самый простой в монтаже способ укладки – змейку.

Для определения размеров элементов составляют план комнаты, отмечают участки установки оборудования и подведения коммуникаций

При этом вычерчивают направляющие, которые могут изготавливаться из любого материала.
Каждую рейку укладывают на поверхность, крепко сцепляют саморезами.
Внимание
Для прокладки труб оставляют нужный диаметр. На поворотных участках скругляют торчащие углы, чтобы не повредить нагревательные элементы.

Затем по всем каналам крепления реек прокладывают фольгу толщиной 50 мкм так, чтобы задействовать все углы и углубления

Прикрепляют фольгу степлером.

Общие принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Если утеплитель и лента уложены правильно, то пленку можно будет аккуратно заправить за край теплоизоляционного материала, она ляжет ровно и с небольшим натяжением.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

  1. Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
  2. Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
  3. Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
  4. На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
  5. Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
  6. Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
  7. Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
  8. При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
  9. Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
  10. Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
  11. Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
  12. Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

Монтаж системы водяного подогрева

Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания. Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего

Не критичны только мелкие изъяны основания, на них можно не обращать внимание

Вначале проводятся подготовительные работы

Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)

Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать. Закрыть ими нужно всю поверхность пола

Закрыть ими нужно всю поверхность пола.

Укладка утеплителя

Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.

Крепление демпферной ленты

Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.

Укладка пенополистирольных матов

Выступы должны совпадать

При необходимости маты можно резать

Шаг 5

Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке

Удаление мусора с матов

Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.

Удаление мусора с матов

Труба заводится в отверстие

Вывод трубы в соседней комнате

Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору

Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало

Процесс укладки труб

Еще одно фото процесса

Конец трубы обматывается скотчем

Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.

Далее можно заливать стяжку

Для работы используется лазерный уровень

Шаг 9

Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность. Выравнивание стяжки

Выравнивание стяжки

Шаг 10. Потом можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.

Затирка стяжки

Область применения ВТП

Самый значительный недостаток данной разновидности теплого пола – это то, что его нельзя использовать в многоквартирных домах, которые отапливаются централизованно. В теории вы можете подать заявку в Теплосеть, а также в управляющую компанию, пройти через многочисленные проверки и согласования, и все-таки установить ВТП, подключив его к системе централизованного отопления. Но на деле в большинстве случаев согласовать проект не получится.

Проект монтажа теплого водяного пола

Нелегальная врезка в общий контур отопления чревата неприятными последствиями как для вас, так и для ваших соседей. Температура и давление в системе отопления слишком высокие для системы теплого пола, малейшая ошибка при монтаже может привести к утечке теплоносителя, вы можете затопить соседей снизу и оставить без тепла соседей сверху. Поэтому в многоквартирных домах предпочтительно использовать электрический теплый пол.

Теплый водяной пол

Зато в частных домах ВТП позволяет значительно экономить на отоплении, за счет равномерного прогрева воздуха в помещении и достижения наивысшей температуры у пола, а не у потолка, как при радиаторной системе отопления.

Благодаря высокой надежности, ВТП отлично подходит для отопления гаража или мастерской.

Обустройство теплого пола в гараже

Наилучший обогрев достигается применением в качестве финишного покрытия кафельной или мраморной плитки, а также ламината. Чуть хуже дело обстоит с ковролином, так как он плохо проводит тепло.

Описание конструкции

Система, разработанная специально для зданий с балочными перекрытиями, укладывается по следующей схеме. Изначально на лагах или дощатом покрытии обустраиваются специальные каналы, оснащенные металлическими распределительными пластинами с выемкой. В этих выемках будут располагаться трубы греющего контура. Пластины дополнительно защищают легкий теплый пол водяной в деревянном доме от давления сверху, выполняя функции ребер жесткости. Если есть необходимость в подложке (например, планируется постелить линолеум), используют плиты ГВЛ или ЦСП

Важно, чтобы изоляционные характеристики этих материалов были на самом низком уровне

Формировать каналы под магистрали горячего водоснабжения можно двумя способами: приобрести готовые модули ДСП или используя рейки. Первый вариант значительно проще и удобнее. Вы покупаете ДСП с заранее подготовленными канавками, шаг между которыми соответствует требованиям производителя отопительной системы. В комплекте прилагаются теплораспределяющие металлические пластины, трубы и крепеж. Собрать такой водяной теплый пол в деревянном доме своими руками не составит труда ни для кого. Нужно лишь четко придерживаться указаний инструкции и быть аккуратным. Главный минус этого решения – цена, которая далеко не каждому по карману.

Второй вариант намного дешевле, но потребует больше работы. Речь идет не о саморучном создании канавок в плитах ДСП, а о фиксации труб с помощью реек. Последние изготавливают из обычных досок или листов влагостойкой фанеры толщиной 21-28 мм. Расстояние между рейками, как правило, равняется толщине одной рейки

Важно, чтобы трубы, по которым идет жидкость теплых полов деревянного дома, лежали свободно, без риска быть придавленными в результате внезапной деформации (сдвига) покрытия. Ширина направляющих определяется шагом между магистралями данного контура

Есть еще одно решение – использовать как модули, так и рейки. Такой метод дает возможность значительно сэкономить и при этом ускорить процесс.

Какой тип выбрать

При строительстве дома из массива древесины в качестве перекрытий между этажами могут использоваться облегченные железобетонные плиты или брус. Оба материала имеют свои плюсы и минусы. Пустотные плиты больше весят, но прочнее и лучше сохраняют форму. Брус легкий, его можно укладывать вручную, но он склонен прогибаться под собственным весом и воздействием, которое оказывают люди и мебель. В большинстве случаев отделкой плиты перекрытия служит дерево в виде досок, паркета, фанеры или ламината.

Выбирая тип полового нагревателя, следует учитывать следующие особенности древесины:

  • Низкая теплопроводность. Если расположить под досками источники тепла, оно будет практически полностью ими поглощено. Исключением могут быть сорта древесины, отличающиеся высокой плотностью: дуб, лиственница, кедр. Они хорошо проводят тепло, но стоят настолько дорого, что далеко не всем по карману.
  • Подверженность деформации. При постоянном нагревании из материала выходит влага, он теряет объем и покрывается трещинами. Если подача тепла прекращается, древесина впитывает влагу, расширяется и искривляется.

Одним из вариантов универсального финишного покрытия может быть инженерная доска или древесно-полимерный композит. Эти материалы обладают высокой теплопроводностью, легкостью и водонепроницаемостью. При этом их стоимость является вполне доступной даже для бюджетного строительства.

Водяной пол

Конструкции представляют собой замкнутые контуры спиральной или змеевидной конфигурации. Вода в трубах движется под давлением, которое создает центробежный насос.

Водяной теплый пол в деревянном доме имеет следующее устройство:

  • Трубы, по которым движется жидкость. В зависимости от того, как используется строение, применяется обычная вода или антифриз. Контур изготавливается из металлических фрагментов, полипропиленовых секций или специальных гибких пластиковых труб.
  • Коллектор. Изделие применяется для соединения и регулировки давления в нескольких контурах, когда проводится обустройство помещения большой площади.
  • Котел. Он может быть газовый, электрический или твердотопливный. Является источником энергии, которая нагревает теплоноситель.

  • Смеситель. Применяется, чтобы регулировать температуру жидкости, которая подается в трубы. Для определения нужного значения рука прикладывается к патрубку, после чего поворачивается кран.
  • Терморегулятор. Используется в автоматических системах, работающих без участия человека, в том числе в режиме удаленного доступа. Поддерживает температуру жидкости в заданных параметрах.
  • Фитинги. В зависимости от конструкции системы, устанавливаются запорные и сливные краны, реле и автоматические стопоры.

Электрические полы

У электрических систем нет таких рисков, которые присущи водяным аналогам. Конструкции легкие, простые в монтаже и не требуют никакого обслуживания. При этом следует учитывать, что всегда есть вероятность пожара в случае критического повышения температуры или короткого замыкания на линии.

Существуют такие разновидности электрических приборов для нагревания полов:

  • Кабель. Изделия представляют собой заключенные в гибкую изоляцию провода, равномерно нагревающиеся по всей длине под воздействием тока. Укладываются в формы, на металлическую сетку или между поворотными маяками. Имеют толщину 6-15 мм, мощность 20-40 Вт/п.м. После укладки заливаются цементным раствором.
  • Маты. Сделаны в виде тонких проводов, вплавленных в гибкую пластиковую сетку. Имеют форму полос до 200 см длиной и мощностью 120-250 Вт/м². Толщина 2-3 мм позволяет не делать стяжку, а сразу закрывать маты клеящим составом одновременно с укладкой плитки на пол.
  • Пленка. Внутри гибких полос толщиной 0,5-0,8 мм расположены покрытые карбоном медные жилы, под напряжением дающие инфракрасное излучение. Особенностью пленки является отсутствие необходимости стяжки, так как излучение проходит через все материалы. Полосы можно приклеивать к основанию, а затем накрывать плиткой, линолеумом и всеми видами деревянного настила. Мощность изделий варьируется в пределах 100-200 Вт/м².

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

  1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
  2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

  1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

  1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

ИллюстрацияСпособ укладки системы водяного обогрева

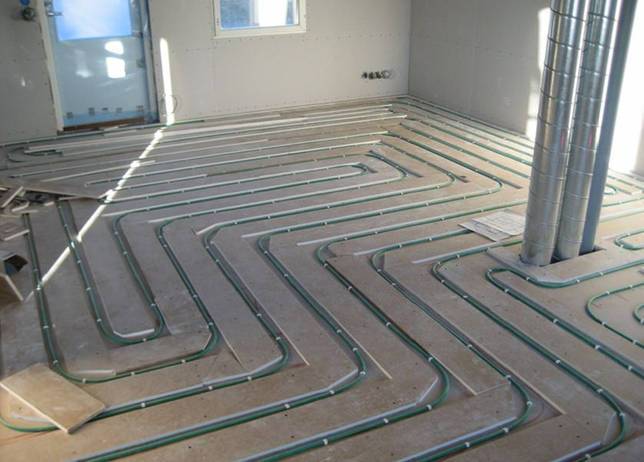

Фрезерованные сборные основания.

Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем.

Минусы модульного настила из ДСП:

  • высокая стоимость материала за счет фрезеровки;
  • низкая влагостойкость;
  • склонность к деформациям.

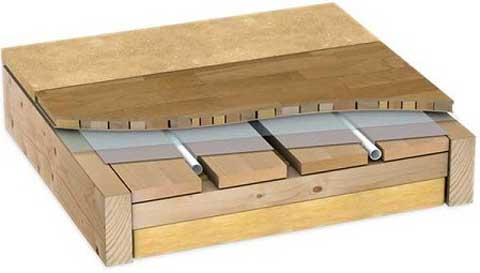

Реечные конструкции.

Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы.

Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла.

Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.

Полимерные маты.

Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше.

Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Устройство пола

Весь процесс устройства теплого деревянного пола, можно условно разбить на следующие этапы:

  • Составление проекта.
  • Подготовительные работы.
  • Сборка и последующее тестирование отопительного трубопровода.
  • Финишные работы (укладка чистовых напольных покрытий).

Проект

Перед началом любых работ, нужно составить детальный проект и выполнить все нужные расчеты. Это возможно сделать самостоятельно, изучив значительные объемы информации, можно заказать индивидуальный проект или подобрать подходящий, из разработанных ранее.

Проект включает в себя:

  • Детальный чертеж (схему).
  • Расчет тепловых потерь для каждого помещения.
  • Расчет количества тепла, которое должно поступать в каждое помещение.
  • Сопротивление трубопровода отопительной системы.
  • Расчет шага укладки трубопровода, в зависимости от теплопотерь каждого помещения.
  • Количество расходных материалов, которые могут понадобиться в ходе выполнения работ.

После того как проект составлен и выполнены все необходимые расчеты можно переходить к следующему этапу.

Пирог деревянного пола

Подготовительные работы

Включают в себя все необходимые работы вплоть до укладки труб. Начинать следует с расстановки лаг. Расстояние между ними не должно превышать 60 см.

Перед монтированием, деревянные лаги, необходимо обработать противогрибковыми и антисептическими растворами. Чтобы исключить возможность появления древесного жучка, недопустимо оставлять на любых деревянных изделиях фрагменты коры.

Между лагами на пароизоляционную пленку нужно уложить теплоизоляционный материал (минеральная вата, пенопласт, пеноизол, и т. д.). Толщина утеплителя зависит от высоты лаги, но, в основном, не превышает 100 мм.

Следующий шаг – это укладка чернового пола, функция которого, с одной стороны обеспечить равномерное распределение нагрузки на лаги, для уменьшения их деформации (если они используются в качестве перекрытия). С другой стороны, исключит возможное деформирование чистового пола, обеспечив необходимую жесткость.

Черновой пол, как правило, делают из какого-либо листового материала или из строганых досок. Толщина этого пола зависит от расстояния между лагами, способов укладки и материала, используемого для последующих слоев.

Дальнейшие действия полностью зависят от того какой выбран вид теплого пола.

Модульный вариант

  • На черновой пол монтируются модули, делается это как правило шурупами или гвоздями, иногда дополнительно используют клей.
  • В пазы модулей вставляются металлические пластины для теплоотражения, если это предусмотрено конструкцией модуля (вместо пластин иногда используют специальную фольгу).
  • Когда все готово укладывают теплопроводящий водный контур.

Теплый водный пол на реечной основе

  • Согласно проекту, подготавливаются рейки необходимой ширины и толщины. Толщина рейки зависит от труб, которые будут использоваться. Наиболее подходящая для жилых помещений наружная толщина трубы –16 мм. Рейки должны быть на несколько миллиметров толще, чем труба, чтобы не возникало лишних сложностей при монтаже. Ширина доски колеблется в пределах 100 – 200 мм и зависит от количества тепла, требуемого в каждом конкретном помещении, или его участке.
  • Подготовленные соответствующим образом рейки, прикручивают шурупами к черновому полу, руководствуясь заранее разработанным проектом.
  • В получившиеся после монтажа реек пазы, укладывают теплоотражающие пластины или фольгу.
  • Далее можно делать разводку тепловых контуров.

Чаще всего, для изготовления реек используют листы ламинированного ДСП. Его режут на полосы, соответствующего размера, после чего углы на некоторых полосах скругляют, для удобства укладки трубопровода.

Схема устройства теплого водяного пола

Смешанный вариант укладки

Если в помещении уложен деревянный пол из досок и появилась надобность сделать его теплым, это можно сделать смешанным способом. Для этого необходимо сначала снять половую доску. Затем при помощи фрезерной машины или станка в ней, в соответствующих местах, делаются пазы.

После чего доска крепится обратно, а недостающие пазы выбираются уже непосредственно на полу. В пазы монтируются теплоотражающие пластины, в которые потом укладывается водный контур.

Подключение и тестовый запуск

После того, как трубы уложены и подключены, а также проведены другие необходимые работы, следует сделать тестовый запуск отопительной системы и дать ей поработать некоторое время на критических нагрузках (в допустимых пределах).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
