Врезка в трубу без сварки: обзор технологии проведения врезных работ

Допуск на выполнение работ

Работы по врезке в водопроводные магистрали, как посредством сварки так и без нее, нельзя осуществлять без получения соответствующих разрешений.

Выполнение незаконной врезки традиционно завершается привлечением хозяина к материальной и административной ответственности.

План участка можно получить в Федеральном центре регистрации земельных владений, а технические условия в центральном отделе водоканала.

В техусловиях на подключение будут указаны:

  • место подключения;
  • диаметр магистрального трубопровода;
  • данные, необходимые для врезки.

Кроме местной структуры Водоканала разработкой проектно-сметной документации занимаются специализированные проектные организации, имеющие соответствующую лицензию.

Затем документацию на врезку следует зарегистрировать в местном отделении СЭС. Одновременно с подачей собранного пакета документов в филиал СЭС для регистрации требуется оставить заявление на выдачу заключения о необходимости подключения к водопроводу.

Для проведения работ следует иметь на руках план участка, а также получить технические условия и разрешение на врезку местного водоканала

Согласно общепринятым нормативам выполнение врезки трубы под давлением и установку приборов учета должны выполнять квалифицированные специалисты, имеющие соответствующий допуск. Самостоятельно своевольно выполнять подобные работы запрещено.

Сэкономить, приложив собственные усилия к подключению, получится только на производстве земляных работ в период разработки и засыпки траншеи.

Условия, при которых нельзя осуществлять врезку:

  • если трубопровод магистральной сети имеет большой диаметр;
  • если землевладение не подключено к центральной канализационной системе;
  • если врезка предполагается в обход приборов учета.

Даже при наличии всех разрешений врезку трубы к действующей сети должны выполнять только квалифицированные специалисты.

Сэкономить можно лишь на том, если своими силами произвести часть работ, выполнение которых не требует наличия лицензии

К числу таковых можно отнести: земляные работы (копание и обратная засыпка траншей), доставка материала и другие виды подсобных работ, которые не связаны непосредственно с процедурой врезки.

Разумеется, никто не может запретить хозяину выполнить врезку самостоятельно. Поэтому в статье подробно расписана последовательность выполнения действий.

Куда врезать насос, на подучу теплоносителя или обратку?

В прошлой статье я затрагивал этот вопрос, здесь повторюсь и дополню. Практики считают, что нет принципиальной разницы, куда врезать циркуляционный насос на подачу теплоносителя или в обратку. Современные насосы для циркуляции не боятся напора и прекрасно работают и там и там.

Однако, на практике, чаще приходится ремонтировать, насосы, установленные на прямую подачу теплоносителя в системах с твердотопливными котлами отопления. Именно в них, происходит длительное закипание системы и выход из строя циркуляционного насоса.

Вернемся к теме статьи и посмотрим два варианта врезки циркуляционного насоса.

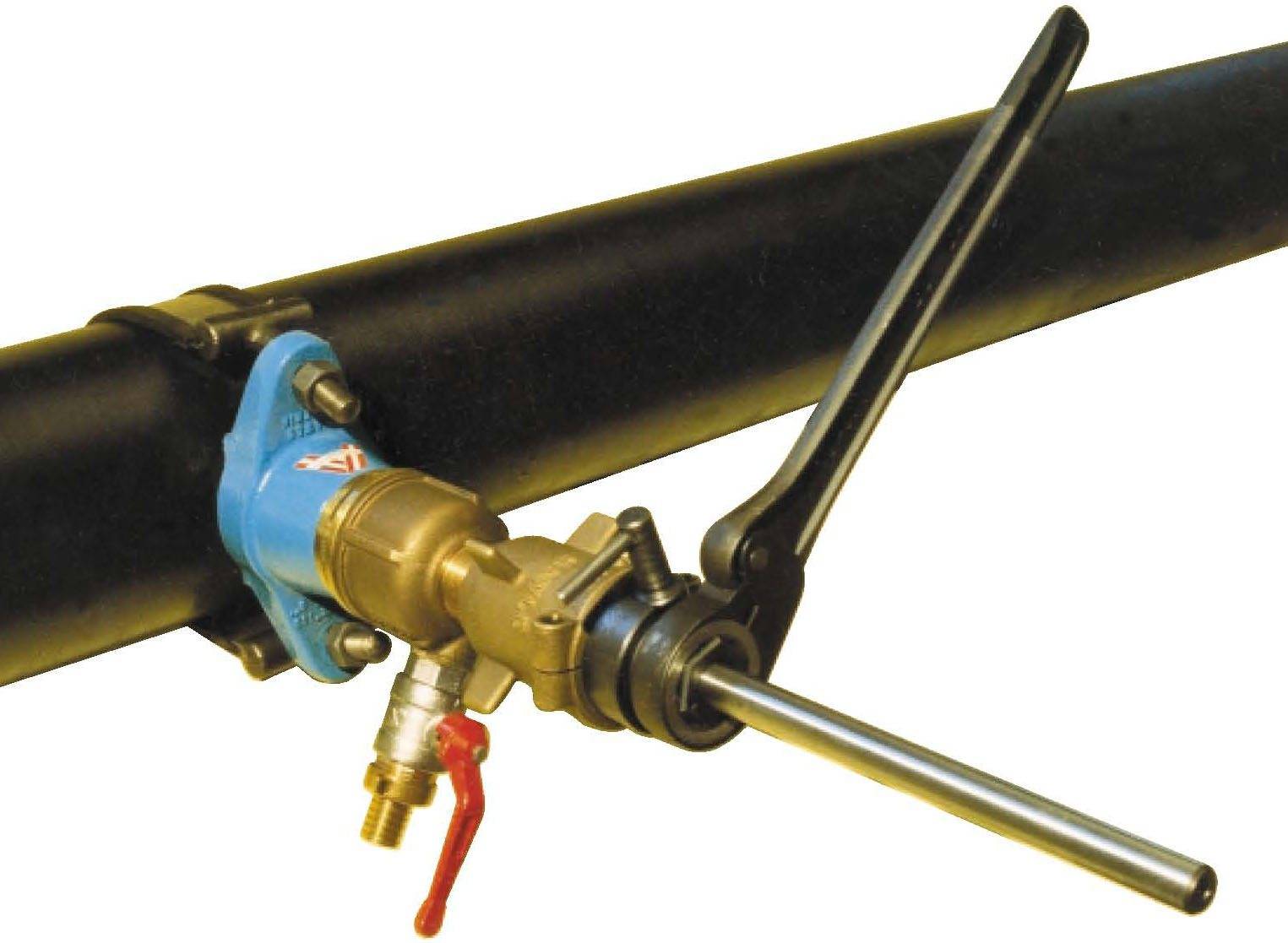

Приспособление для врезки в водопровод под давлением

Врезаться в трубопроводную систему с остановкой прокачки связана с значительными материальными потерями. Чтобы произвести такую операцию, необходимо:

  1. Сбросить давление в водопроводе и слить находящуюся в нем воду. Это связано со значительным перебоем водоснабжения всех объектов, задействованных на данной трубе.
  2. Выполнить отверстие в стенке трубы доступным способом.
  3. Установить отводной патрубок, смонтировать на нем кран или задвижку.
  4. Смонтировать узел подключения от отвода к внутренней разводке в доме и на участке.
  5. Проверить все соединения на герметичность.
  6. Заполнить трубопровод водой, сбросить воздушные пробки, поднять напор в системе до необходимой величины.

Очевидно, что временные и энергетические затраты при такой технологии подключения весьма значительны.

Поэтому разработана и применяется технология установки отводов на трубы, находящиеся под напором без остановки функционирования водопровода.

Перед тем, как сделать врезку в водопровод под давлением, следует на трубу установить специальный седельный хомут, так называемую «седелку». Она представляет собой разрезную муфту, которая стягивается винтами.

Для уплотнения используется резиновая прокладка. На полумуфте изготавливается фланец или обрезок трубы для ввода сверла. Вариант уплотнения резиной применяется при производстве врезки в трубу из пластика.

При сверлении труб из чугуна или стали, используется седелка в виде охватывающего слоя пластичного материала, нанесенного по внутренней поверхность муфты.

В настоящее время широкое применение находят универсальные сделки, которые изготавливаются из металлической полосы. Их конструкция напоминает стяжной хомут для автомобилей.

Учитывая постоянное совершенствование инструмента, обращаем внимание на устройство, в которое устанавливается фреза и используется кран, установленный сбоку для отвода воды при прохождении стенки. Для использования с трубками большого диаметра применяются седелки трехсоставные

Для использования с трубками большого диаметра применяются седелки трехсоставные.

Установка седелки

Крепление этого элемента конструкции производится стяжкой винтами. При этом затяжку нужно производить, затягивая винты поочередно, чтобы половинки муфты сходились равномерно, без перекоса. На стальных трубах необходима тщательная подготовка поверхности вплоть до обработки металлической щеткой или наждачной шкуркой.

При сверлении для врезки в чугунную трубу водопровода под давлением, осевое усилие на инструмент нужно производить с меньшим нажимом, чтобы избежать излома стенки, поскольку чугун хрупок.

Сочленение профильных труб

Самый доступный способ сочленения профильных труб – посредством установки крепежных хомутов. С помощью этих нехитрых приспособлений удобно собирать любые типы малогабаритных металлоконструкций, возводя навесы и стеллажи, теплицы и ограждения, козырьки и модульные перегородки.


Применение крепежных хомутов дает возможность обеспечивать соединение элементов трубопровода, стабильность и прочность которого не уступает сварному

Неоспоримым преимуществом задействования крепежей является удобство монтажа и возможность разбирать собранную конструкцию неограниченное число раз.

Для воплощения этого способа потребуется всего три составляющие:

  1. Нарезанный в размер трубный прокат.
  2. Необходимое количество крепежных хомутов.
  3. Гаечный ключ.

Хомуты-крабы могут представлять собой «Х», «Г» и «Т»-образные элементы, с помощью которых удобно состыковывать прямые участки труб, угловые конструкции и одновременно в пределах одного узла соединять до четырех сегментов.

В собранном виде они имеют форму квадрата или прямоугольника, стороны которого плотно обхватывают состыковываемые части металлических труб.


Изготавливаются хомуты-крабы из оцинкованного или окрашенного порошковой краской листового металла, имеющего толщину в 1,5 мм

Крепеж крабами не должен вызвать особых сложностей. Вставить нарезанные трубы в хомут и зафиксировать прижимные палки посредством затягивания болтов на системе под силу любому желающему.

Но применять этот способ можно только для профильных труб сечением не более 20 х 20 мм, 20 х 40 мм и 40 х 40 мм. К тому же состыковку элементов можно производить только под прямым углом.

Соединить квадратные трубы без сварки можно и путем установки фитингов заданного профиля.


Для состыковки и врезки труб используют муфту-переходник, диаметр которой на одну единицу больше, чем сечение состыковываемых элементов конструкции

Крепежи в виде фитингов бывают нескольких видов:

  • Муфты – в местах стыковки на прямых участках.
  • Крестовины и тройники – для установки в местах разветвлений;
  • Колена и повороты – при необходимости изменения направления трубопровода.

С помощью фитингов можно получить неподвижный крепеж, единственным уязвимым местом которого является только подверженность коррозии, которая характерна для заведенных в него торцов состыковываемых элементов .

Такая ситуация возникает в результате скопления внутри крепежа конденсата. Он станет причиной ржавления при условии, что металлические трубы не обработаны антикоррозионным составом.

Что такое врезка в газопровод под давлением

Врезкой называется присоединение трубы к газопроводу под давлением. Технологии позволяют делать врезки даже в магистральные газопроводы без прекращения перекачки газа. Условия для врезки в газопровод:

  1. рабочее давление газа в трубе должно быть 20–80 мм. вод. ст.;
  2. врезку в трубу высокого давления можно делать только после снижения давления до допустимого;
  3. при невозможности снизить давление нужно использовать специальное оборудование;
  4. без снижения давления врезки в трубопроводы выполняют только организации со специальными разрешениями;
  5. газосварка и резка металла может вестись при производстве врезки при давлении газа в трубе 40-150 кг/см2.

Врезка в газовую трубу может быть:

  • Холодной. Трубопровод при такой врезке работает в обычном режиме, т. е. объем и давление газа не меняются. Технологию обычно применяют для подключения к магистральным газопроводам новых пользователей.
  • Сварной. Традиционная сварка на газопроводах под давлением. Этот вид работ требует высокой квалификации и специального допуска.

Как соединить кран с ПНД-трубой

Чтобы поставить кран на пластиковую трубу ПНД своими руками, надо придерживаться определённого плана действий, учитывающего технологию и правила проведения работ. Мы рассмотрим вариант установки с использованием переходных фитингов типа «пластик-металл». В общем виде эта процедура состоит из следующих этапов:

  1. подбор необходимого комплекта инструментов – в него должны входить труборез (ножницы) для подготовки торцов труб к соединению, аппарат для пайки или сварки, ключи для монтажа самого крана;
  2. покупка фитингов соответствующих видов и типоразмеров: для труб с вертикальным выходом это уголки и тройники, для труб с горизонтальным выходом нужны муфты;
  3. торец трубы обрезают под прямым углом и при необходимости зачищают от заусениц;
  4. паяльником нагревают соединяемые части трубы и фитинга до требуемой температуры;
  5. нагретые части соединяют без промедления и тут же при необходимости поправляют их положение, что относится к тройникам и уголкам, для муфт этого не требуется;
  6. через несколько минут после пайки соединения можно устанавливать кран;
  7. по завершении монтажа проверяют герметичность и работоспособность крана.

В Интернете легко найти достаточно подробные инструкции, как соединить шаровой кран с ПНД-трубой. Однако стоит заметить, что лучшие рекомендации по установке кранов и другой трубопроводной арматуры дают профессионалы. Поэтому вас не должна вводить в заблуждение кажущаяся простота этого процесса.

В такой работе особенно важны практические навыки, которые приходят с опытом. Если вы регулярно не занимаетесь монтажом трубопроводной арматуры, возникают высокие риски ошибок, которые дорого обходятся во всех значениях этого слова. Многие свои действия профессионалы производят «на автопилоте», а у вас его нет. Поэтому разумнее всего будет для такой работы пригласить специалистов.

Как осуществить врезку в газовую трубу

В наше время сложно представить себе жилой дом – частный или многоквартирный – который не был бы подключен к газу. Благодаря этому замечательному веществу мы можем готовить пищу и точно не замерзнем. Однако же газ сам по себе в дом поступать не может, и слава Богу, для него нужен специальный путь – газопровод. А для того, чтобы он был, необходимо врезаться в газовую трубу.

В нашей стране самовольный процесс врезки в газовую трубу запрещен категорически, но количество желающих сделать всё своими руками и против закона никак не уменьшается. Между тем дело это опасное и часто заканчивается смертельным исходом, именно поэтому, а не потому что государство жадное, самовольная врезка и запрещена. Домашним мастерам и нонконформистам, идущим против системы, предлагаем немного теории.

Газопровод – это средство транспортировки и хранения газа. В зависимости от миссии газопровода конструкции могут быть разными: например, для транспортировки газа на большие расстояния оборудуются мощные сети, и газ в них идёт под высоким давлением. Вот уж с ним точно не стоит экспериментировать – очень большая дыра может оказаться на месте не только доморощенного умельца, но и самого подключаемого дома. Тут лучше связаться со специальными службами, которые умеют работать с такими системами.

От любой мощной сети ответвляются более мелкие распределительные трубы, давление в которых ниже, чем в магистральных. Однако все равно оно может разниться – от низкого до высокого. Врезаться в такую трубу можно уже и своими силами, но все-таки лучше обратиться к специальным службам, если нет понимания того, что нужно делать, и знания техники безопасности.

Подробнее о механизме врезки

На профессиональном языке врезкой называется присоединение к работающей транспортирующей газ трубе новой трубы. Подобное соединение может пройти даже без отключения газа, однако в данном процессе есть масса нюансов, которые необходимо учитывать, чтобы, как бы пафосно это не звучало, не отдать свою жизнь за подключение дома к газовой магистрали.

Существует два вида врезки:

  • холодная: именно в данном случае основной трубопровод работает без каких-либо изменений – объем и давление подачи остаются на прежнем рабочем уровне;
  • традиционный способ – сварка: этот способ проверен временем и отличается высокой надежностью, однако для работ требуется определенная квалификация и специальный доступ у исполнителя.

Традиционно трубы газопровода металлические, потому и используется сварка – ведь только она может дать максимально герметичное и прочное соединение. Однако в настоящее время для подключения домов к газопроводу и монтажа инженерных сетей часто используются трубы из полиэтилена низкого давления. Для врезки в подобные трубы необходимы заводские, соответствующие ГОСТу, фитинги – соединительные элементы. Разумеется, при монтаже ответвлений без нагревания не обойтись, поэтому этот процесс в любом случае сохраняет высокую опасность.

Существуют общие правила для проведения работ по врезке в газовую трубу под давлением.

Во-первых, врезка в сеть с низким давлением должна происходить при показателях не выше 80 мм вод.ст., но и не ниже 20.

Во-вторых, при работе с сетями с высоким или средним давлением, давление сначала должно быть снижено до допустимого уровня. Если это невозможно, то необходимо найти специальное оборудование, позволяющее работать при нестандартных обстоятельствах.

В-третьих, работы без снижения давления по закону могут проводить только организации, имеющие разрешение на ведение подобного вида деятельности (часто даже должен быть специальный разряд).

В-четвертых, сварка и резка газом должны осуществляться на участках с давлением от 40 до 150 кг/см – и этот коридор должен соблюдаться в период всего рабочего процесса.

Ну и самое главное – будет лучше, если все работы Вы доверите профессиональным организациям, которые имеют необходимый опыт, квалификацию и, при необходимости, разряд. Да, вам придется отдать определённые деньги, но это не дороже жизни. Да и даже если вам удастся самостоятельно врезаться и остаться в живых, первая же проверка выявит незаконное соединение. Что дальше? Оплата ворованного газа, штраф, дача показаний, наложение уголовной ответственности вплоть до срока – в зависимости от того, насколько вы навредили незаконной врезкой. И трубу отрежут, так что все труды пойдут насмарку.

Как подключиться к общей водной магистрали

Перед тем, как врезаться в водопроводную трубу под высоким давлением жидкости, ознакомьтесь с тремя вариантами технологии, которые меняются в зависимости от материала, из которого сделаны трубы (они могут быть полимерными (ПП), из чугуна, из оцинкованной стали).

Для полимерной центральной трассы врезка в трубу водопровода под давлением выглядит так:

  1. Раскапывается траншея размером не менее полутора метров, обнажается участок, на котором будут производится работы, и от него роется траншея к дому;
  2. По окончании землеройных работ подготавливается седелка для врезки в водопровод – это разборный обжимной хомут, внешне напоминающий тройник. Прямые отводы седелки расчленяются пополам, а на вертикальный отвод устанавливается кран для перекрытия напора. Через кран специальной насадкой высверливают трубу для врезки. Самая надежная схема седелки – разборная сварная. Такой хомут легко разделить на две половинки, собрать его над участком врезки, и соединить сваркой с магистральной трассой. Таким образом, хомут для врезки в водопровод вваривается в тело, обеспечивая надежный и абсолютно герметичный подвод воды к жилью;
  3. Труба рассверливается обычным сверлом и электродрелью. Вместо сверла можно воспользоваться коронкой, но важен результат, а не инструмент;
  4. Сверлится сквозное отверстие, пока из него не пойдет струя воды, после чего сверло вынимается и вентиль перекрывается. В целях безопасности в конце процесса сверления электрический инструмент заменяют на ручную дрель или коловорот. Если сверлить отверстие не сверлом, а коронкой, то она автоматически обеспечит герметичность места сверления. Кроме этих вариантов, существует решение с применением специальной фрезы, которую приводят во вращение разводным ключом или внешним коловоротом;
  5. Последний этап врезки в центральный водопровод – заведение своего водопровода, уложенного в траншею заранее, и подключение его к центральной трассе обжимной муфтой-американкой.

Для полного контроля места врезки желательно над ней обустроить ревизию – колодец с люком. Колодец обустраивается стандартно: на дне делается гравийно-песчаная подушка, в траншею опускают ж/б кольца, или выкладывают стенки кирпичом. Таким образом, даже зимой можно будет перекрыть водопровод при необходимости его ремонта в доме.

Для трубы центрального водопровода из чугуна врезка седельным методом выглядит так:

  1. Для врезки в чугунную трубу ее необходимо сначала тщательно очистить от коррозии. В самом месте сверления верхний слой чугуна снимается болгаркой на 1-1,5 мм;
  2. Седелка в трубопровод встраивается таким же образом, как и в первом пункте, но для полной герметизации стыка между трубой и обжимом прокладывают уплотнитель из резины;
  3. На дальнейшем этапе к патрубку зажима крепят запорную арматуру — кран, через который вводится режущий инструмент.
  4. Далее тело трубы из чугуна сверлится, и не забывайте о необходимости охлаждать место реза, а также своевременно менять коронки.
  5. Сверлится отверстие для врезки в главный водопровод твердосплавной победитовой или алмазной коронкой;
  6. Последний шаг – такой же: коронка вынимается, вентиль перекрывается, место врезки обваривается специальными электродами.

Стальная труба немного пластичнее чугунной, поэтому врезка труб проходит по методике, похожей на решение с полимерной магистралью, но седло не используется, и перед тем, как сделать врезку в водопроод из оцинкованной стали, реализуют следующие шаги:

  1. Труба обнажается и зачищается;
  2. На трубу сразу наваривают патрубок из такого же материала, что и основная труба;
  3. На патрубок наваривается или накручивается запорный вентиль;
  4. Тело основной трубы сверлят через вентиль – сначала электрической дрелью, последние миллиметры – ручным инструментом;
  5. Подключают к вентилю свой водопровод и врезка под давлением готова.

Как врезаться в пластиковую водопроводную трубу: способы и необходимые разрешения

Врезать индивидуальный отвод в действующие централизованные коммуникации можно несколькими способами. Здесь все зависит от того, как далеко находится коллекторный колодец, если речь идет о врезке вне квартиры или дома. Такие работы требуют разрешения. Когда же возникает необходимость присоединения дополнительного отвода внутри квартиры, никакие согласования не нужны.

В чем особенности присоединения трубы к централизованной системе

Работы по врезке в пластиковую водопроводную трубу, в стальной или чугунный трубопровод поручаются специалистам водоканала или квалифицированному подрядчику (с ведома водоснабжающей организации).

Самостоятельная врезка даже в пластиковую водопроводную трубу общего пользования запрещена законом. Незаконным является дополнительная врезка в централизованное водоснабжение в обход приборов учета.

Обратите внимание! Начинать планирование индивидуальной врезки в централизованную систему следует с оформления официального разрешения. Самостоятельное подключение карается материальным и административным наказанием

Обращаться за соответствующим разрешением следует в то ведомство, к которому относится нужный трубопровод. В случае с водопроводом – это горводоканал или организация, которая занимается обслуживанием водопроводных коммуникаций в деревне, поселке. Для оформления разрешения на врезку в трубу при себе следует иметь документы на земельный участок и дом.

Разрешение на врезку в централизованную трубу будет содержать:

  • точные данные о месте врезки;
  • указание диаметра трубопровода и отвода;
  • дополнительные сведения, зависящие от цели проведения работ.

После получения разрешения следует обращаться в СЭС. После этого готовится и регистрируется проект врезки, составляется смета работ.

Схема врезки в централизованный водопровод

Если в зоне расположения вашего дома или участка есть коллекторный колодец, то врезку проводят (если разрешено) в этом колодце. Если таковой расположен далеко, то доступ к трубе осуществляют через дополнительный колодец.

Для этого:

  • в указанном проектом месте роют квадратную яму размером 1,5\1,5 метра;
  • от ямы, в направлении к дому копают траншею для будущего отвода;
  • по завершению всех работ над местом врезки сооружают дополнительный колодец с крышкой для доступа к месту подключения.

Подключение к централизованной трубе, которая находится под давлением, осуществляют в два этапа:

  1. Установка фланца для отвода с запорным вентилем.
  2. Рассверливание тела трубы.

Врезаться в пластиковую водопроводную трубу можно как с применением сварки, так и без нее. Подключение к стальным коммуникациям обычно проводится при помощи приваренного фланца.

Обратите внимание! Общее правило врезки отвода заключается в том, что диаметр врезаемой коммуникации всегда меньше диаметра центральной трубы

Способы врезки в пластиковый водопровод внутри квартиры

Дополнительный отвод от центрального водоснабжения внутри квартиры осуществить проще, чем врезку в общий трубопровод.

Допуск на выполнение работ

Работы по врезке в водопроводные магистрали, как посредством сварки так и без нее, нельзя осуществлять без получения соответствующих разрешений.

Выполнение незаконной врезки традиционно завершается привлечением хозяина к материальной и административной ответственности.

План участка можно получить в Федеральном центре регистрации земельных владений, а технические условия в центральном отделе водоканала.

В техусловиях на подключение будут указаны:

  • место подключения;
  • диаметр магистрального трубопровода;
  • данные, необходимые для врезки.

Кроме местной структуры Водоканала разработкой проектно-сметной документации занимаются специализированные проектные организации, имеющие соответствующую лицензию.

Затем документацию на врезку следует зарегистрировать в местном отделении СЭС. Одновременно с подачей собранного пакета документов в филиал СЭС для регистрации требуется оставить заявление на выдачу заключения о необходимости подключения к водопроводу.

Для проведения работ следует иметь на руках план участка, а также получить технические условия и разрешение на врезку местного водоканала

Согласно общепринятым нормативам выполнение врезки трубы под давлением и установку приборов учета должны выполнять квалифицированные специалисты, имеющие соответствующий допуск. Самостоятельно своевольно выполнять подобные работы запрещено.

Сэкономить, приложив собственные усилия к подключению, получится только на производстве земляных работ в период разработки и засыпки траншеи.

Условия, при которых нельзя осуществлять врезку:

  • если трубопровод магистральной сети имеет большой диаметр;
  • если землевладение не подключено к центральной канализационной системе;
  • если врезка предполагается в обход приборов учета.

Даже при наличии всех разрешений врезку трубы к действующей сети должны выполнять только квалифицированные специалисты.

Сэкономить можно лишь на том, если своими силами произвести часть работ, выполнение которых не требует наличия лицензии

К числу таковых можно отнести: земляные работы (копание и обратная засыпка траншей), доставка материала и другие виды подсобных работ, которые не связаны непосредственно с процедурой врезки.

Разумеется, никто не может запретить хозяину выполнить врезку самостоятельно. Поэтому в статье подробно расписана последовательность выполнения действий.

Состыковка труб без сварки: общие сведения

Существует несколько способов сочленения конструкций из труб, врезки в основную магистраль. Некоторые из коммуникаций после этого поддаются дальнейшему монтажу при необходимости (в случае ремонтных, аварийных работ), другие – неразъёмные. Их невозможно разобрать без разрушения всей конструкции или отдельного ее участка.

Важно с самого начала жестко соблюдать инструкцию по правильной врезке в трубопровод, делать всё как сказано, чтобы в дальнейшем не пришлось всё переделывать и покупать новый материал. В принципе, ничего сложного нет

Они делятся на 2 группы:

  • Жесткие (стальные, медные, чугунные);
  • Гибкие (полипропиленовые, металлопластиковые, полиэтиленовые).

Соответственно, в зависимости от разновидности труб используют те или иные способы сочленения, подходящие в данной ситуации, соответствующие нормам безопасности и качества. Также для врезки в трубу нужен соответствующий инструмент, приобрести который необходимо заранее.

Сочленение профильных труб

Самый доступный способ сочленения профильных труб – посредством установки крепежных хомутов. С помощью этих нехитрых приспособлений удобно собирать любые типы малогабаритных металлоконструкций, возводя навесы и стеллажи, теплицы и ограждения, козырьки и модульные перегородки.

Применение крепежных хомутов дает возможность обеспечивать соединение элементов трубопровода, стабильность и прочность которого не уступает сварному

Неоспоримым преимуществом задействования крепежей является удобство монтажа и возможность разбирать собранную конструкцию неограниченное число раз.

Для воплощения этого способа потребуется всего три составляющие:

  1. Нарезанный в размер трубный прокат.
  2. Необходимое количество крепежных хомутов.
  3. Гаечный ключ.

Хомуты-крабы могут представлять собой «Х», «Г» и «Т»-образные элементы, с помощью которых удобно состыковывать прямые участки труб, угловые конструкции и одновременно в пределах одного узла соединять до четырех сегментов.

В собранном виде они имеют форму квадрата или прямоугольника, стороны которого плотно обхватывают состыковываемые части металлических труб.

Изготавливаются хомуты-крабы из оцинкованного или окрашенного порошковой краской листового металла, имеющего толщину в 1,5 мм

Крепеж крабами не должен вызвать особых сложностей. Вставить нарезанные трубы в хомут и зафиксировать прижимные палки посредством затягивания болтов на системе под силу любому желающему.

Но применять этот способ можно только для профильных труб сечением не более 20 х 20 мм, 20 х 40 мм и 40 х 40 мм. К тому же состыковку элементов можно производить только под прямым углом.

Соединить квадратные трубы без сварки можно и путем установки фитингов заданного профиля.

Для состыковки и врезки труб используют муфту-переходник, диаметр которой на одну единицу больше, чем сечение состыковываемых элементов конструкции

Крепежи в виде фитингов бывают нескольких видов:

  • Муфты – в местах стыковки на прямых участках.
  • Крестовины и тройники – для установки в местах разветвлений;
  • Колена и повороты – при необходимости изменения направления трубопровода.

С помощью фитингов можно получить неподвижный крепеж, единственным уязвимым местом которого является только подверженность коррозии, которая характерна для заведенных в него торцов состыковываемых элементов .

Такая ситуация возникает в результате скопления внутри крепежа конденсата. Он станет причиной ржавления при условии, что металлические трубы не обработаны антикоррозионным составом.

Установка тройника

Если необходимо сделать от водопроводной трубы всего лишь один отвод, то можно использовать обычный разветвитель (тройник). Если проложены в системе водоснабжения трубы металлические (для «пластика» сварка тем более не нужна), то лучше найти их соединение и раскрутить его. В это место и вставить тройник. Естественно, трубы придется чуть раздвинуть. Или одну немного укоротить и нарезать резьбу, а перед этим, конечно,  перекрыть подачу воды.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
