Как сделать расчет теплого пола на примере водяной системы

Грамотный расчет тепла теплого пола водяного типа

Качество обогрева будет зависеть от правильности расчетов теплоотдачи теплого пола, поэтому вычисления должны производиться в обязательном порядке. Постоянными величинами будут:

  • температура рабочей среды внутри трубы – 45-50 градусов;
  • температурный режим комфортного проживания – 18-22 градуса.

Колебания температур при изменении высоты

Эффективный теплый пол: расчет мощности системы

Осуществляя расчет водяных теплых полов своими руками на подготовительном этапе, следует определить базовые параметры и назначение помещения, а также характеристики заградительных конструкций. При этом должны быть хорошо известны коэффициенты тепловых потерь применяемых материалов.

Пример проектирования обогревательной системы

Для вычисления тепловой нагрузки на каждую петлю контура, потери давления, а также скорости движения рабочей среды потребуется узнать большое количество коэффициентов непосредственно в точном виде. Чтобы упростить расчеты предлагается принять мощность системы равной максимальным потерям тепла.

Использовать можно такую формулу:

Q = (V*Pt*K)/860, где:

Q – тепловые потери;

V – объем помещения;

Pt – разница между уличной и внутренней температурой;

K – коэффициент, определяющий теплостойкость (обычно его значение варьируется в пределах 1,5-2).

Таблица для вычисления теплового потока для напольных покрытий

После вычисления мощности необходимо определиться с расчетом трубы водяного теплого пола. Протяженность трубопроводов будет зависеть от схемы укладки и расстояния между основными элементами.

Наибольшей популярностью пользуются два варианта укладки

При вычислениях длины применима следующая формула:

L = S/N*1,1, где:

S – квадратура помещения;

N – расстояние между контурами;

1,1 – запас на повороты.

Расстояние между трубопроводами должно быть одинаковым

Вычисления для насосного оборудования

Сделав расчет тепла теплого пола, можно приступать к вычислениям, необходимым для выбора насоса, способного обеспечить оптимальное движение теплоносителя. Произвести вычисление базовых параметров можно самостоятельно по специальной формуле:

Q = 0,86*Ph/Th, где:

Q – объем рабочей жидкости (куб. м/ч);

0,86 – преобразующий коэффициент;

Ph – мощность одного контура;

Th – разница температур на входе и выходе.

Коллектор со смесительным узлом и циркуляционным насосом

Статья по теме:

Данные для расчётов

Расчёты и проектирование базируются на нескольких характеристиках помещения, а также выборе варианта отопления — основное или дополнительное. Немаловажными показателями являются тип, конфигурация и площадь помещения, в котором запланирован монтаж такого вида отопительной системы. К оптимальному варианту относится использование поэтажного плана с указанием всех необходимых для расчётов параметров и размеров. Допускается самостоятельное выполнение максимально точных замеров.

График расчета теплого пола

Чтобы определиться с величиной теплопотерь, потребуется наличие следующих данных:

  • тип материалов, использованных в процессе строительства;
  • вариант остекления, включая тип профиля и стеклопакета;
  • температурные показатели в регионе проживания;
  • использование дополнительных источников обогрева;
  • точные размеры площади помещения;
  • предполагаемый температурный режим в помещении;
  • высота этажа.

Кроме того, учитывается толщина и изоляция пола, а также вид предполагаемого к использованию напольного покрытия, что оказывает непосредственное влияние на эффективность всей отопительной системы.

При выполнении расчётов следует принимать во внимание желаемую для обустраиваемого помещения температуру. Расход трубы теплого пола в зависимости от шага петли

Расход трубы теплого пола в зависимости от шага петли

Шаг, ммРасход трубы на 1 м2, м п.
10010
1506,7
2005
2504
3003,4

Это интересно: Как утеплить бетонный пол в квартире (видео)

Теплый или комфортный пол

Сразу стоит разобраться в терминологии и в назначении подогрева пола. Могут быть две ситуации:

  • Отопление у вас сделано другого типа, а подогревать пол надо только, чтобы ногам было приятно и тепло. Так называют комфортный пол. Он может включаться самостоятельно. Летом в непогожие дни или ранней осенью, поздней весной. Но глобальное отопление решено иными средствами.

    Подогрев пола может быть основным источником тепла, а может быть только для комфорта

  • Подогрев пола — основной вид отопления. Именно он дает основное тепло. Возможно, есть другие источники тепла, но они больше как резерв — на случай слишком холодных дней. Такой тип называют теплый пол.

Это разделение неофициальное, но так будет проще понять, какой именно подход вам выбрать при расчете и проектировании. А подходы разные, так как требования отличаются.

Это интересно: Замена деревянного пола на бетонный в квартире — выкладываем во всех подробностях

Какие данные нужны для расчета?

Традиционный расчет контура выполняется для труб с диаметром 16мм, но схема для любого размера трубы остается той же: считаются по длине петли, по которым будет двигаться носитель тепла.

Собираются исходные данные:

  • Желаемая температура над полом:
  • Схема укладки контура;
  • Расстояние между элементами трубопровода;
  • Максимальная длина используемой трубы;
  • Число используемых контуров с разной длиной;
  • Возможность присоединения петель к одному насосу и коллектору, число такие соединений.

Расстояние между трубами в контуре

По периметру помещения контур с греющими элементами укладывается с шагом 0,1 м. В остальном пространстве принято считать шаг от 0,15 до 0,25м. Если превысить максимальный показатель, то при ходьбе владельца по напольному покрытию будет ощущаться сильная разница температур, что крайне неприятно.

Допустимая длина контура

Показатель зависит от параметров давления в петле и сопротивления гидравлики – их определяет количество теплоносителя, проходящего через определенный диаметр трубы за единицу времени.

Когда обустраивается тёплый пол, циркуляция воды в одной из петель нарушается, и восстановить ее не удается даже циркуляционным насосом. Теплоноситель оказывается запертым в контуре, остывает, снижает давление до 0,2 бар.

Специалисты рекомендуют следующие размеры в контуре:

  1. Петля из металлопластика в 16 мм диаметром может быть до 100 метров. Оптимальным значением считается 80 м;
  2. Трубы из полиэтилена диаметров в 18 мм могут образовывать петли до 120м (лучше 80…100м);
  3. Труба из металлопластика в 20мм диаметром допускает петли в 125 метров. Чем меньше будет в этом случае длина, тем надежнее и стабильнее прогнозируется работа системы.

Как рассчитать контуры с разной длиной?

Иногда теплый пол делается с несколькими контурами. В идеале они должны быть равны по длине, тогда балансировать систему не придется. На практике подобная схема практически неосуществима даже опытными специалистами.

Для расчета трубопровода в разных комнатах учитывается разница в длине каждого из контуров до 40%. Рекомендуется варьировать диаметры труб и менять шаг их укладки, что позволит компенсировать длины петель.

Возможность подсоединения к одному насосу и коллектору

Число подключаемых к коллектору и насосу петель можно узнать по мощности оборудования, трубам (диаметры и материал изготовления), числу контуров, метражу комнаты, а также материалу, из которого сделаны все конструкции ограждающего типа.

Самостоятельно с такими вычислениями справиться сложно, поэтому на этом этапе стоит привлечь профессионалов, у которых достаточно опыта и знаний в расчетах проектов теплых полов.

Как посчитать петлю?

После сбора исходных данных и определения оптимального варианта теплых полов, приступают к вычислению максимальной длины контура водяного теплого пола:

Подобные расчеты позволяют создать системы нагрева полов с достаточной мощностью для регулирования и поддержания заданной владельцем температуры в жилой комнате. Считая длину труб в нескольких контурах для большого дома, предполагая их соединение с одним коллектором, стоит обратиться к проектировщикам с опытом выполнения подобных работ.

Какая температура должна быть в комнатах частного дома?

Расчет длины трубопровода в теплых полах важен для скорости нагрева и достаточного выделения тепла. Внутри помещения должна поддерживаться стабильная температура, для чего теплоноситель прогревается до 60 градусов тепла. Если это значение будет превышено, то материалы коммуникаций могут пострадать.

Значения теплового комфорта для жилых помещений частного дома должны быть примерно следующие:

  • В комнатах нужно поддерживать от 27 градусов до 29 градусов тепла;
  • Коридор или прихожая (все проходные места) – 35 градусов тепла;
  • Ванные и места с высокой влажностью – до 33 градусов тепла.

Расчеты

Итак, переходим к основному вопросу нашей статьи: как рассчитать теплый пол?

  • В первую очередь необходимо рассчитать длину трубы, которая будет использована в системе отопления. Для этого есть специальная простая формула, где отапливаемая площадь помещения делится на шаг, который умножается на константу – 1,1. Что это за показатель 1,1? По сути, это расходы трубы на повороты контура.
  • Второй – определяем мощность теплого пола. Так как все расчеты проводятся относительно полезной площади обогрева, то перед тем как приступить к этим расчетам, необходимо обозначить эту полезную площадь. По сути, это пол, на котором не будет стоять мебель и другие элементы декора. С электрическими теплыми полами такая площадь определяется как 70% пропорция к общей площади помещения.

А вот теперь возвращаемся к нашему первому определению, в качестве какого источника тепла теплый пол будет использован вами (в качестве основного или вспомогательного)? Если он будет являться основной системой отопления, то для расчета используется удельная мощность, равная 150-180 Вт/м². Если как вспомогательная система, тогда 110-140 Вт/м².

Тип укладки контура

Но и это еще не все. Большое значение имеет и тип помещения, где устанавливается теплый пол. Внизу расположена таблица, где нами показаны помещения и рекомендуемые в них теплые полы относительно используемой мощности.

ПомещениеМощность теплого пола, Вт/м²
Жилые комнаты110-150
Ванная140-150
Балкон или лоджия (присоединенные)140-180

Зависимость получается прямая: чем ниже теплоизоляционные качества помещения, тем большей мощности в нем должны укладываться теплые полы. Необходимо добавить сюда и наличие дополнительного источника тепла. К примеру, на кухне можно устанавливать теплые полы из расчета 110-120 Вт/м². Правда, надо заметить, что все показатели мощности, приведенные в таблицы, даны с определенным запасом в размере до 25%. И еще не стоит забывать об этажности расположения квартир, если дело касается электрических теплых полов в городских квартирах. Если это первый этаж, то стоит добавить ко всем цифровым показателям процентов пятнадцать. Особенно, если в многоквартирном доме нет отапливаемого подвала.

Схема расположения контуров

Пример расчета

Давайте рассмотрим небольшой пример, как можно правильно рассчитать мощность водяного теплого пола, уложенного на кухне площадью 15 м². Будем считать, что кухня находится в частном доме, чтобы не противоречить утверждению специалистов – водяные теплые полы в городских квартирах, где используются централизованные сети отопления, не устанавливаются.

Итак, в первую очередь определяется полезная площадь. Из общей площади вычитаются размеры холодильника, варочной плиты, раковины и различной мебели. Пусть приблизительно это будет 5 м².

Общие тепловые потери по-любому будут рассчитываться с учетом общей площади пола, то есть 15 кв.м. Если брать стандартную теплоотдачу любой системы отопления, а это 100 Вт на 1 м², то можно получить, что теплопотери нашей кухни составляют 1500 Вт. Вот такую мощность должен вырабатывать теплый пол. Добавляем сюда коэффициент запаса, который варьируется в пределах 1,2-1.3. Возьмем минимальный, поэтому теплопотери составляют 1800 Вт.

Теплый пол на кухне

Теперь высчитываем длину контура. Эта формула нам известна, о ней было написано выше. Для нее необходима полезная площадь – 10 м², шаг укладки – выбираем, к примеру, 20 см, и дополнительный коэффициент 1,1. В конечном итоге получаем – 45 м.

Теперь, чтобы определить максимальную мощность самого теплого пола, надо общие теплопотери помещения разделить на полезную площадь: 1800:10=180 Вт/м². Если уменьшить шаг укладки, то можно снизить удельную мощность контура. При увеличении полезной площади также увеличивается и мощность. Варьируя различными размерными показателями, можно изменять чисто технические характеристики системы отопления. А от этого будет зависеть и стоимость самой конструкции.

Как проводят расчет трубы для водяного теплого пола?

Водяной теплый пол представляет собой систему соединенных между собой труб, которые затем подключаются к коллектору. В качестве расходных материалов берут гофрированные, медные (очень дорогие) или металлопластиковые изделия. Тип труб должен учитываться используемым вами калькулятором теплого пола, ведь материал их производства не только влияет на стоимость монтажа системы, но и на тепловые характеристики. Но для расчета расхода труб для теплого водяного пола на квадратный метр только типа расходных материалов недостаточно.

Нужно знать:

Площадь, на которой будет выполняться укладка системы.

Ее называют полезной. Рассчитывается она очень просто. Нужно из общей площади помещения вычесть ту площадь, которую будут занимать стационарные предметы мебели — кухня, диван или кровать с коробами, шкафы и т.д. Чтобы было проще выполнить расчет трубы для теплого пола без калькулятора, эксперты предлагают сделать графический чертеж. План помещения, где будет выполнена укладка, или всей квартиры с разметкой полезных площадей. Теперь провести расчет водяных теплых полов по площади будет не сложно — нужно сложить все полезные площади.

Тип укладки труб.

Существует несколько вариантов — «змейка», «улитка», «двойная змейка» и «угловая улитка». Формы монтажа труб можно комбинировать.

Обычно «змейку» выбирают при организации вспомогательной системы обогрева незначительных по площади помещений. Также имеет смысл поинтересоваться, как рассчитать длину трубы для теплого пола с учетом укладки «змейка» и владельцам частных домов с качественным наружным утеплением. В комнатах с незначительными потерями тепла этот способ монтажа труб будет эффективным. Дело в том, что он предполагает размещение изделия по синусоиде с протягиванием вдоль стен. Поэтому в больших комнатах (длина трубы свыше 65 м) температура поверхности может сильно колебаться — свыше 90С. Этот недостаток слегка устраняет «двойная змейка». Поэтому использовать нужно тот онлайн калькулятор теплого водяного пола, который учитывает полезную площадь и тип монтажа труб.

В объемных пространствах стандартной геометрии (без дизайнерских излишеств) — прямоугольник, квадрат, круг — удобнее применять тип укладки «улитка». Способ еще называть «спираль». Он предполагает фиксацию трубы вдоль стен с последующим изгибом на 900 и закручиванием. Метод позволяет эффективно чередовать трубы «подачи» и «обратки». Его применение не только упрощает расчет трубы для теплого пола на 1 м2, но и позволяет организовать равномерный прогрев поверхности.

Шаг укладки.

Шаг — расстояние между соседними изделиями. Он не должен превышать отметку в 30 см. Такое ограничение связано с неэффективностью работы теплого пола. При ходьбе по нему ступни человека не должны ощущать перепад температур. При монтаже труб с шагом свыше 33 см такой эффект будет очень заметен. Любой онлайн калькулятор трубы теплого пола учитывает этот параметр.

Есть ограничение и для граничных зон. Здесь трубы размещаются с шагом 10 см. В остальных зона параметр увеличивают на 5 см (обычно). То есть 15, 20 и 25 см. Чем больше шаг, тем менее тепло в помещении и тем меньший объем расходных материалов потребуется. Поэтому если вы не знаете, как рассчитать длину трубы для теплого водяного пола, вспомните о назначении отапливаемой площади и личных требованиях комфорта. Если это спальня при плохом центральном отоплении, тогда 10-15 см. Если коридор, 20-25 см. Но прибавка 5 см не категоричная. Шаг может быть и 17.5 см, и 11.5 см. Его удобнее рассчитать по площади и назначению комнаты, учитывая теплоотдачу теплого пола, которую по таблице выше можно посмотреть.

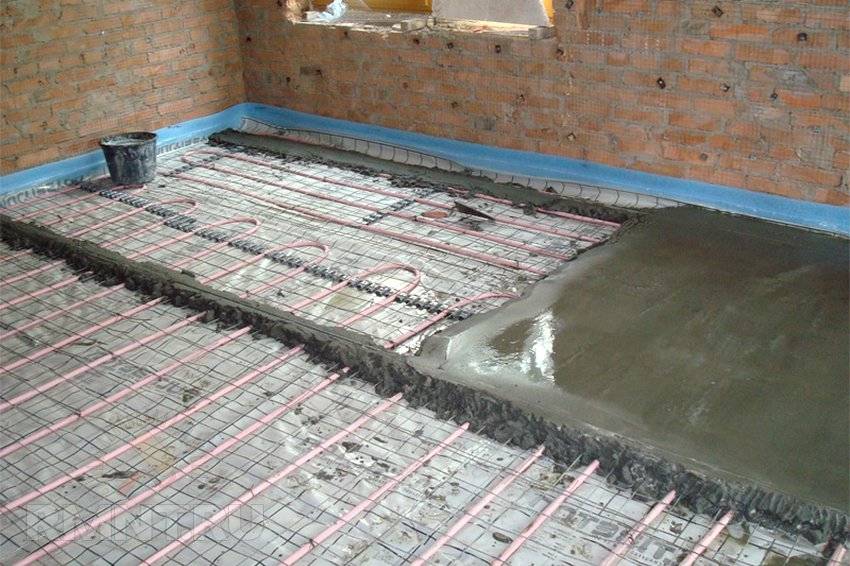

Монтаж труб водяного теплого пола и заливка стяжки

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.

Совет: Для закрепления достаточно использовать пластиковые стяжки, которыми прижимается труба к армирующей сетке

Важно при этом не стягивать трубу слишком туго, лучше чтобы петля стяжки была свободной. Трубы чаще всего поставляется в виде бухт

Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам

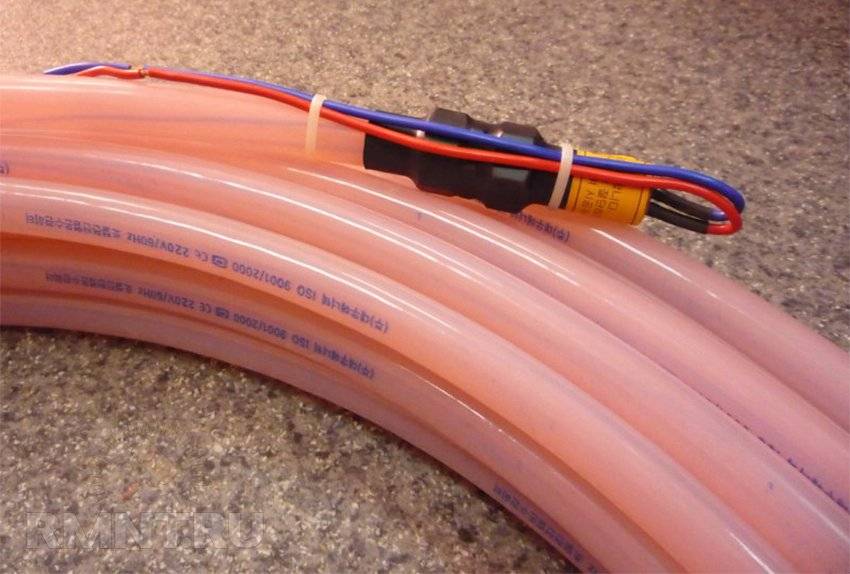

Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.

Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.

Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке. Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением

Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия

Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.

Важные нюансы формирования стяжки теплого пола

Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.

  • Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
  • Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.

Как уложить кабель теплого пола, определение шага

Если речь идет о нагревательном кабеле, то незачем мудрить с «улиткой» — в этом случае просто укладывайте змейкой, выдерживая выбранный шаг. Но вот выбрать расстояние между двумя греющими проводами на полу — непросто.

Шаг укладки — это расстояние между трубами теплого пола или витками нагревательного кабеля. Он может быть одинаковым, на всей схеме. Иногда в тех зонах, где требуется большее количество тепла (вдоль наружных стен, например) шаг укладки сознательно делают меньше.

Как рассчитать шаг? Если подогрев пола будет служить только для комфорта (есть еще радиаторы), то, особо не мучаясь, можете выбрать шаг укладки кабеля теплого пола в диапазоне 20-30 см.  Если сверху будет укладываться плитка, то лучше шаг взять 20 см — она теплоемкая и, чтобы ногам было тепло, нагревать ее нужно сильнее. Ламинат или линолеум не выносят высоких температур, их нагревать можно только до 26-27°C. Потому тут шаг выбираете 25-30 см. А вообще, при укладке кабельного пола расстояние между витками кабеля еще зависит от мощности нагревательного кабеля. Под плитку берут более мощные нагреватели, под ламинат и линолеум — менее производительные.

Основные схемы укладки «змейка» и некоторые варианты греющего кабеля

Если подогрев пола планируется как основное отопление, необходим хоть приблизительный расчет. Всего несколько простых действий:

  • Вычисляете отапливаемую площадь. Это общая площадь комнаты за вычетом тех мест, где обогрев не нужен: под мебелью и техникой. На это есть две причины. Первая: не все кабели нормально переносят запирание (когда на них ставят что-то). Вторая: подогревать шкаф или, скажем стиральную машинку совсем ни к чему.
  • Знаете потери тепла в этом помещении. Если не знаете, их можно рассчитать, ищите в статье «». Вам нужен метод расчета теплопотерь по объему помещения и корректировка результатов.
  • Теперь можете определить, какая тепловая мощность должна сниматься с каждого «квадрата» отапливаемой площади для восполнения всех потерь тепла. Для этого теплопотери делите на отапливаемую площадь.
  • Если кабель уже купили, вы знаете его тепловую мощность (есть в паспортных данных). Если не знаете или не купили пока кабель — найдите на сайте производителя. Теперь считаете, сколько метров вам нужно расположить на одном квадрате площади. Для этого цифру, найденную в предыдущем пункте — необходимую мощность с отапливаемого «квадрата» — делите на мощность кабеля. Получаете длину, которую нужно уложить на одном квадрате отапливаемой площади. Обычно это 4-6 метров. В зависимости от полученного значения и определяете шаг укладки кабеля теплого пола. Например, уложить нужно 4 метра. Это значит, что шаг укладки — 20 см.

Длину кабеля для теплого пола берите не «впритык» а с запасом в 10-15% — на потери на поворотах.

Причины неисправности и ремонт водяного теплого пола

Правильный монтаж водяного пола гарантирует его службу на протяжении очень длительного времени (до 50 лет) с условием использования высококачественных цельных труб.

Способы укладки труб теплого пола

По комплектации и принципу действия водяной теплый пол довольно сложен и его работоспособность зависит от качественного функционирования нескольких важных компонентов. Водяной пол состоит из следующих элементов:

  1. Труб, с циркулирующей по ним водой, являющейся теплоносителем.
  2. Байпаса.
  3. Циркуляционного насоса.
  4. Коллектора и электропривода, с помощью которых регулируют поток воды.
  5. Балансировочного клапана, который смешивает нагретую и остывшую воду.
  6. Термостата и терморегулятора, отвечающих за поддержание необходимой температуры. В случае их поломки возможно не только остывание, но и перегрев теплоносителя.

Основные элементы теплого водяного пола

Как и в случае с электрическим полом, при выявлении причин недостаточного обогрева допускают некачественно проведенные теплоизоляционные работы, в результате которых наблюдаются существенные теплопотери. Исправить ситуацию позволит только полная переделка системы с нуля. Причиной слабой теплоотдачи также служи неправильный расчет и подбор характеристик основных компонентов системы. Слабый котел может стать причиной недостатка энергии для нагрева теплоносителя.

Повреждения трубопровода

Причиной прорыва и протечки водяного пола часто является резкое падение давления внутри трубы. Количество воды в трубах снижается, а та, что вытекает наружу, начинает разрушать стяжку и просачиваться на нижний этаж.

Для выявления возможной протечки сначала производят визуальный осмотр напольного покрытия, в местах стыках ламелей которого или непосредственно на поверхности можно обнаружить мокрые пятна. Если невооруженным глазом и на ощупь наличие влаги не определяется, то используют тепловизор.

При обнаружении места расположения поврежденного фрагмента трубы производят ее локальный ремонт, частично разобрав напольное покрытие и демонтировав стяжку. Перед заменой трубы воду из контура сливают, а после повторного запуска обязательно обезвоздушивают систему.

Таблица 2. Ремонт при повреждении труб

ИллюстрацияОписание
Для удаления кафельной плитки, если повреждение трубопровода произошло в ванной, первым делом освобождают швы от затирки.
Выполняют демонтаж плитки.
Для удаления стяжки используют перфоратор.
Для ремонта подобных повреждений труб применяют пресс-муфту.
В месте повреждения трубы делают разрез при помощи ножовки.
Трубу очищают от загрязнений.
При помощи развертки выравнивают отверстия с обеих сторон.
На оба фрагмента трубы надевают муфту.
Муфту обжимают клещами.

Перед заливкой цемента отремонтированный участок проверяют на отсутствие протечек. Для защиты муфты от кислой среды раствора, ее обматывают куском вспененного полиэтилена.

Неравномерность нагрева

Если теплый пол слабо нагревается, причиной может быть неравномерное распределение воды в трубах. Это связано с разной длиной контуров – в более длинных, при одинаковой скорости подачи воды, теплоноситель остывает быстрее. В этом случае потребуется отрегулировать подачу воды в каждый контур на коллекторе, произвести настройку уровней электроприводов на подающих клапанах.

Коллектор теплого водяного пола

Чтобы понять результат внесенных изменений в систему потребуется подождать некоторое время. Время прогрева теплого пола зависит от многих нюансов: количества и типа слоев конструкции пола, температуры теплоносителя и скорости его подачи, мощности нагревателя, типа финишного покрытия, погодных условий.

Неисправности электрооборудования

При отсутствии протечки причину стоит искать в неисправности элементов системы, работающих от электросети.

Из строя может выйти циркуляционный насос или термостат, местом расположения, которых является смесительный узел коллектора. Наличие напряжения в них проверяют при помощи мультиметра или индикаторной отвертки. О том, что насос не работает, скажет отличие каких либо звуков при его включении.

Элементы коллектора теплого пола

Каждую клемму термостата потребуется проверить на наличие напряжения. Также стоит проверить датчик температуры.

Цены на теплые полы Caleo

теплый пол caleo

Если причину поломки теплого пола не удалось обнаружить самостоятельно, то лучше обратиться к специалистам, которые имеют необходимые инструменты, навыки и опыт устранения подобных проблем.

Правила расчёта

Для выполнения системы отопления на площади 10 квадратных оптимальным вариантом будет:

  • использование 16 мм труб с длиной в 65 метров;
  • показатели расхода используемого в системе насоса не могут быть меньше двух литров в минуту;
  • контуры должны обладать равноценной длиной с разницей не более 20%;
  • оптимальный показатель расстояния между трубами составляет 15 сантиметров.

Следует учитывать, что разница между температурой поверхности и теплоносителя может составлять порядка 15 °C.

Оптимальный способ при укладке трубной системы представлен «улиткой». Именно такой вариант монтажа способствует максимально равномерному распределению тепла по всей поверхности и позволяет минимизировать гидравлические потери, что обусловлено плавными поворотами. При укладке труб в зоне наружных стен оптимальный шаг составляет десять сантиметров. Для выполнения качественного и грамотного крепления целесообразно проводить предварительную разметку.

Таблица теплопотребления различных частей здания
