Кровать с подъемным механизмом своими руками: пошаговая сборка

Общие характеристики и размеры кровати

По данной инструкции мы сделаем недорогую односпальную кровать из ДСП для подростка, размером 180 х 1900 х 900 мм (высота х длина х ширина). По расположению она будет ставится в угол, поэтому кровать будет считаться у нас угловой, вот как она показана на фото ниже:

Это фото проекта. Очень жаль, но реальных фотографий «живой» кровати мы сделать не успели.

Этот предмет мебели мы полностью сделали из ДСП. Видимые детали — такие как изголовье, изножье и боковины — были сделаны из ламинированного ДСП, а внутренние, невидимые – из чернового. Это делалось для удешевления самой конструкции, себестоимость которой составила всего лишь 75 долларов.

Ламели здесь не использовались. В качестве основы под матрас использовался щит чернового ДСП, который ложился на «бортики», прикрученные к боковинам, а так же на внутренние ножки.

Выгода и экономия

  • Во-первых, Вы сможете сделать для себя нужный размер. Конечно, он будет зависеть от размеров матраса, но зато Вы точно будете знать, что под определенный матрас у Вас будет нужный дизайн самой кровати, который в магазинах готовой мебели не так уж и легко найти.
  • Во-вторых, сам процесс разработки настолько интересный и увлекательный, что данное занятие вполне может стать вашим хобби. Это только поначалу и без правильной информации кажется тяжелым и запутанным делом, на самом деле работа по созданию, проектированию и сборке кровати и другой мебели своими руками не тяжелее детского конструктора, только «запчасти» немножко другие.
  • Ну и в-третьих, конечно же, это цена. Даже, вернее, ваш заработок, который в среднем составит около 100%. Да, именно столько Вы сможете заработать, если решите не покупать кровать, а сделать ее самостоятельно. Ровно 100% от себестоимости Вы бы дополнительно заплатили, если б решили покупать кровать в магазине или делать ее на заказ.

Чтобы у Вас все отлично получилось, в данной статье мы подробно разберем весь процесс разработки и изготовления кровати своими руками, а так же дадим все необходимые схемы и чертежи для ее изготовления.

Пошаговая инструкция по сборке кровати своими руками

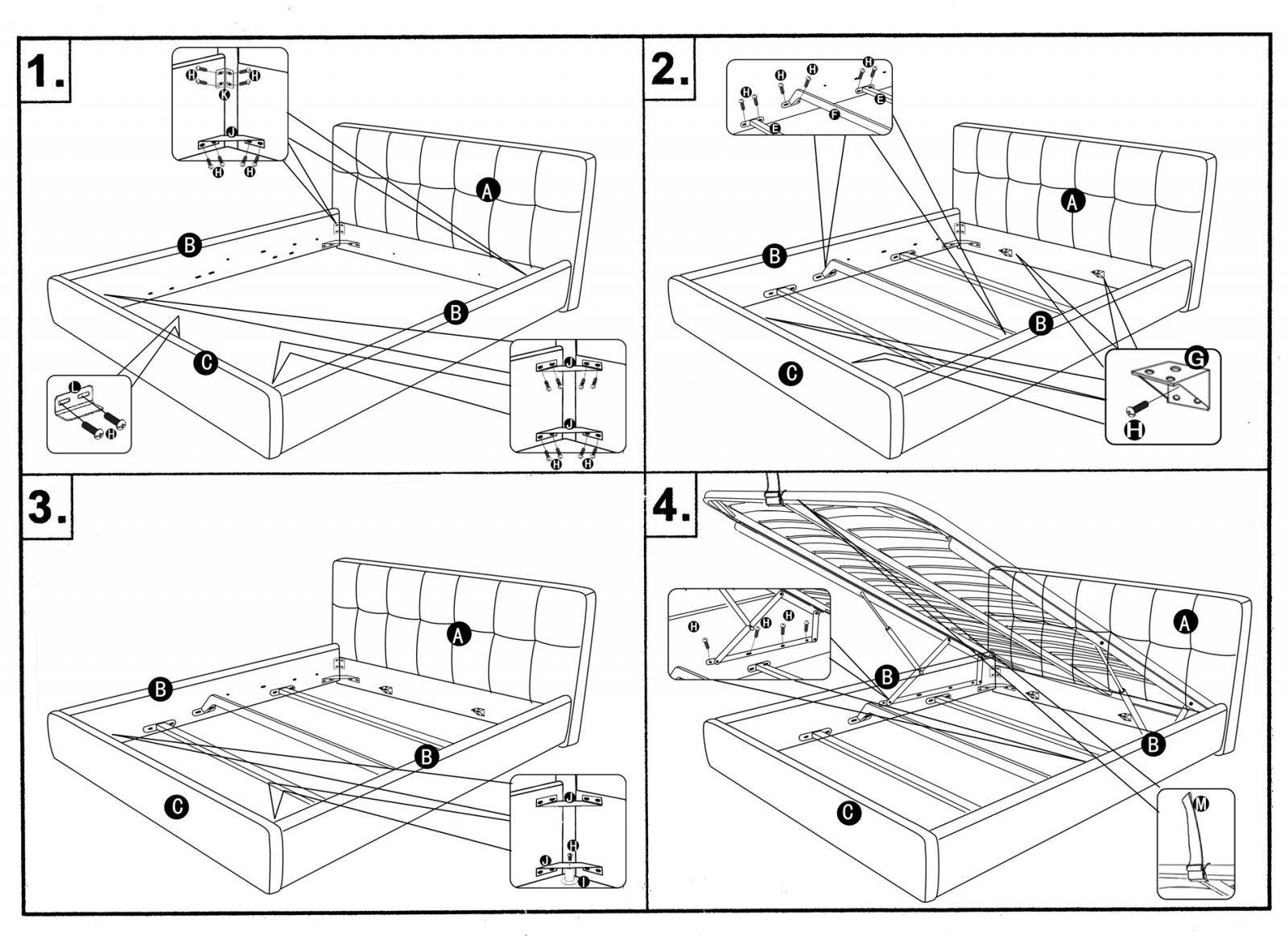

В прилагаемом листе-вкладыше описана последовательность действий. Так, сборка кровати с подъемным механизмом начинается с монтажа стенной ниши, в которую прячется кровать в сложенном состоянии. После этого приступают к сборке самой кровати:

  1. Разложите боковые и поперечные доски, привинтите к ним опорные уголки, начиная с нижних.

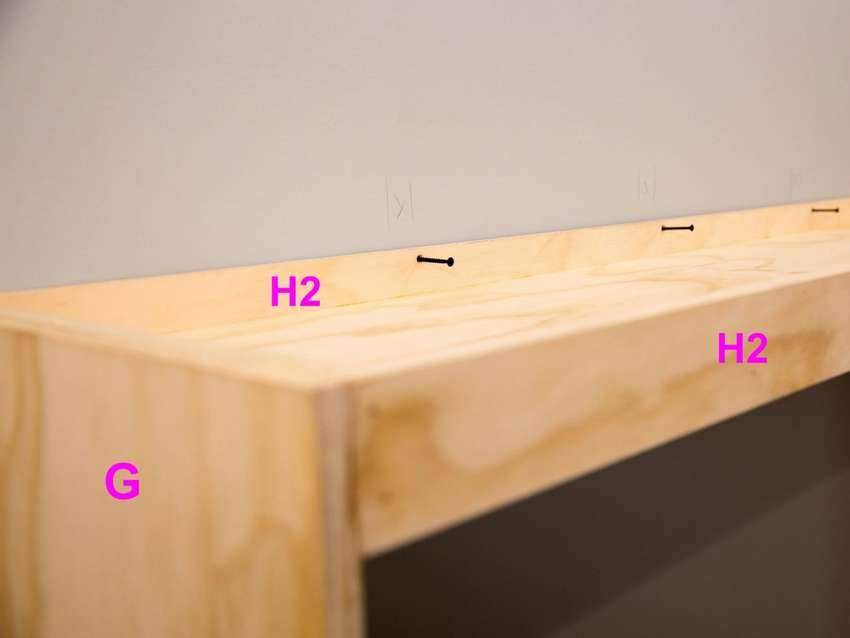

  2. Скрутите короб кровати, при этом проверяя правильность углов рамы и стенного шкафа. Если будет присутствовать отклонение, кровать может не войти в настенную конструкцию.
  3. Прикрепите фанерное днище к нижней опорной раме. Для крепления используют болты и гайки, которые привинчиваются через отверстия в уголках.
  4. Соберите верхний ряд опорных уголков с продольной перегородкой. Завершив этот шаг, приготовитесь к самому трудоемкому моменту данного процесса – сборке подъемного механизма.
  5. К поперечной перекладине изголовья кровати прикрепите мобильные петли на верхней грани. Благодаря им выдвинутая конструкция приобретает дополнительную устойчивость и плотно становится в нишу.
  6. К продольным стенкам короба прикрепите пружинные подъемные системы на торцы в 80-90 см от изголовья кровати.

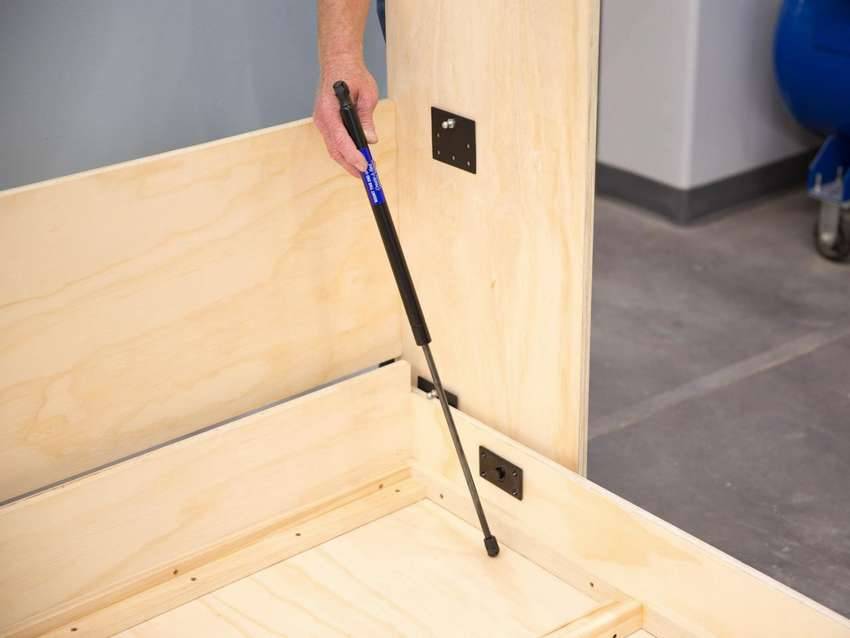

  7. На те же крепления монтируются и газовые амортизаторы с доводчиком. На этом этапе следите за симметрией, иначе из-за неидентичного положения и перегрузки одной из сторон кровати механизм может выйти из строя.
  8. К параллельной изголовью стороне прикрепите опорные ножки с защитными накладками.
  9. По верхнему периметру уголков при помощи болтиков прикрепите опорную раму матраса и положите его на место. После этого сборка кровати с подъемным механизмом считается завершенной.

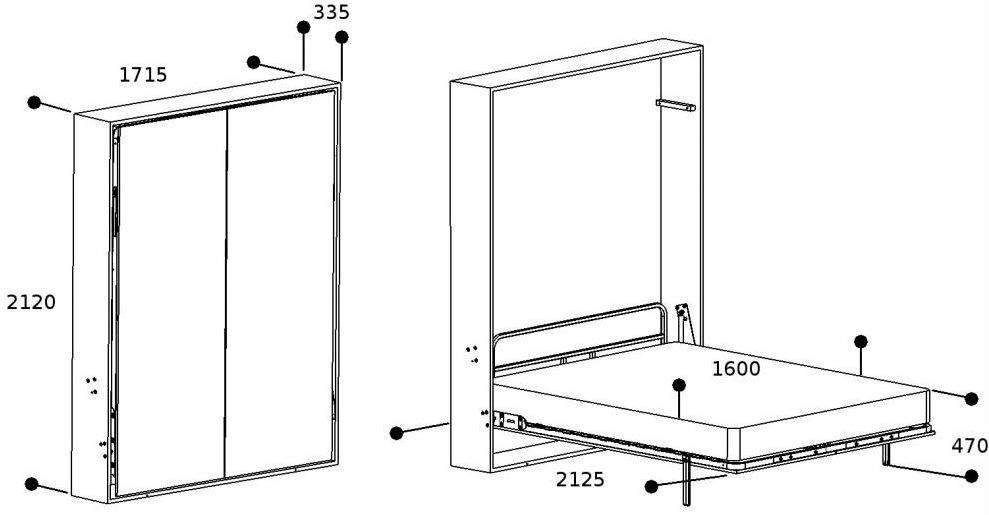

При помощи подъемной системы можно спрятать кровать в нишу легким движением одной руки при условии, что вы все сделали согласно инструкции.

Инструкция по сборке кровати с подъемным механизмом просто необходима, если вы решили модернизовать свою спальню и выбрали именно такую конструкцию спального места.

Хочется отметить, что такая модель кровати в покупном варианте невыгодна, так как цены на трансформирующуюся мебель нередко завышены из-за покупательского спроса. Потому изготовление такой конструкции под заказ обойдется куда дешевле.

Как сделать чертеж правильно

Правильно составленный чертеж необходим, чтобы перед глазами мастера всегда были точные габариты будущей постели, размеры всех составных деталей, а также список нужных материалов и инструментария. Если опыта в построении чертежей нет, на тематических сайтах несложно найти уже готовые чертежи с выполненными разметками.

Любой чертеж всегда разделен на несколько пунктов:

  • Общие характеристики изделия.
  • Информация по сборке отдельных деталей.
  • Порядок выполнения работы.

Каждый из них также рекомендуется разбить на пункты, чтобы по максимуму упростить работу. В конечном итоге получится не только чертеж, но и подробная инструкция сборки.

Обшивка готовой кровати

Сборка каркаса завершена. Теперь требуется понять, как справиться с отделкой готовой кровати. Материалы потребуются такие:

  • Листовой поролон.
  • Кожа, кожзаменитель или любая ткань по вкусу мастера.

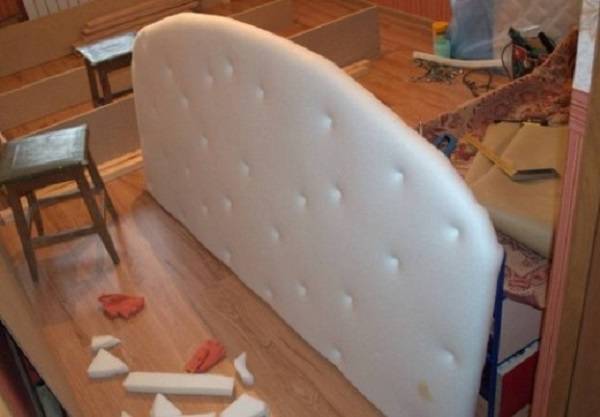

Использование поролона позволяет сделать обшивку постели более мягкой. Для надежного закрепления рекомендуется задействовать степлер либо клей для мебели.

Пошаговая процедура обшивки выглядит так:

  1. Листовой поролон крепится к поверхности степлером или клеем. Края для надежности нужно завернуть вовнутрь каркаса и обрезать излишки.
  2. Перед закреплением на выбранных деталях кожи или тканей, необходимо бережно и аккуратно разгладить материю по поверхности вручную и подбить снизу. Чтобы визуально закрепленный материал выглядел эстетично, на открытых деталях конструкции его нужно подвернуть.
  3. Чтобы надежно закрепить материал на угловых деталях кровати, рекомендуется использовать металлические уголки.

Обшивку кровати-трансформера можно делать на любом этапе работ. Не только когда изделие уже полностью собрано, но и на отдельных, еще не закрепленных деталях.

Важно! Клей для закрепления тканей применять не следует. Только мебельный степлер.

Работа по созданию постели-трансформера собственными руками окончена. Готовое изделие можно использовать.

На этом работа по созданию постели с подъемным механизмом собственными руками окончена. Готовое изделие можно использовать.

Необходимые инструменты и фурнитура

Для сборки важно сразу позаботиться обо всех требующихся инструментах и фурнитуре. Нередко их перечень представлен в инструкции

Большинству изделий достаточно следующих предметов:

  • Болты, саморезы, гайки, конфирматы и евровинты (для современных моделей).
  • Отвертки, гаечные ключи.
  • Шуруповерт с насадками.
  • Плоскогубцы (используются при работе с металлическими изделиями) и молоток.
  • Уровень, рулетка.

Место сборки тоже лучше подготовить. Можно застелить пол газетами и скрепить листы скотчем — так половое покрытие останется защищенным от случайных повреждений, а убираться придется меньше. Еще один вариант — воспользоваться картонной упаковкой из-под деталей кровати. Нужно проследить, чтобы поверхность была ровной и чистой.

Мебельный крепежОтверткиГаечные ключиШуруповерт с насадкамиПлоскогубцыМолотокРулетка-уровень

Установка механизма трансформации

Чтобы короб, встроенный в каркас, без проблем опускался и поднимался, необходимо установить подъемный механизм. Для самостоятельного монтажа оптимально подходит обычное шарнирное устройство. С его помощью кровать опускается до горизонтального положения, а затем поднимается и скрывается внутри шкафа. Для облегчения процесса допускается использование противовеса, газлифтов, специальных пружин. Дополнительные механизмы обходятся дороже и требуют навыков при установке, но они обеспечат максимальную безопасность и легкость трансформации, если кровать изготавливается для ребенка.

Шарнирный механизм монтируют следующим образом:

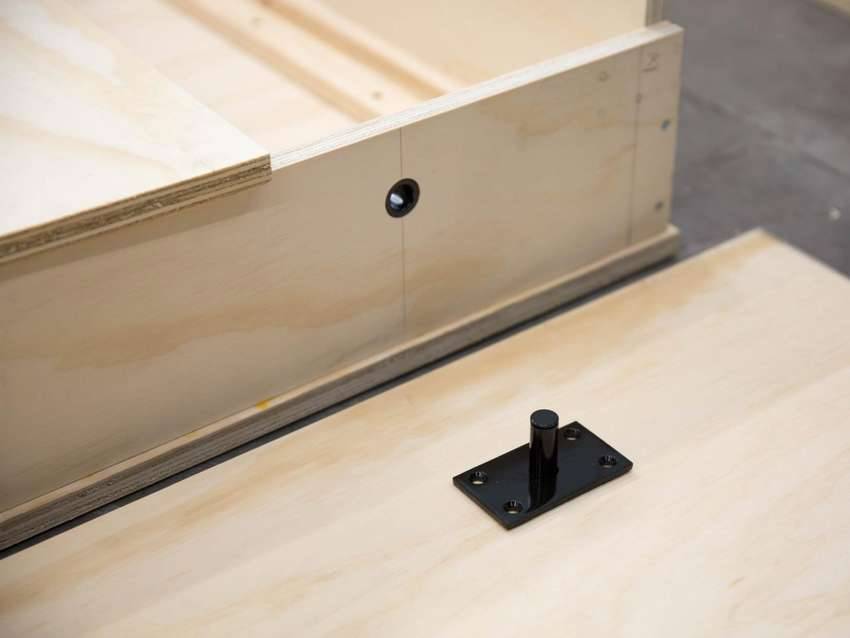

  1. Петли прикручивают на короб и каркас кровати. Последний остается неподвижным, поэтому он служит основной опорой.
  2. Каркас и короб выравнивают по отношению друг к другу, а после соединяют механизмом.

Чтобы не допустить опрокидывания конструкции, нужно вовлечь в работу еще одного помощника — он должен придерживать кровать во время монтажа. По результатам выполненных действий необходимо приподнять короб для матраса, убедиться, что он соответствует габаритам каркаса шкафа.

Чтобы встраиваемая кровать функционировала надежно, следует добиться точного соответствия двух частей. Они должны находиться в одной плоскости, для проверки этого значения целесообразно применить строительный уровень. По завершении установки механизм несколько раз проверяют на работоспособность. Если короб резко опустится сверху вниз, травмироваться может не только ребенок, но и взрослый.

Односпальная

Кровать для одного человека называется односпальной, и собрать ее совсем не сложно.

Необходимые инструменты и материалы:

  • детали кровати, привезенные из магазина;
  • отвертка, молоток, шуруповерт, и, возможно, дрель.

Начинайте сборку с каркаса, затем изголовье и дополнительные ящики. Все выдвижные ящики монтируются специальными металлическими петлями. Для увеличения прочности конструкции можно добавить укрепления дополнительными болтами.

Перед сборкой застелите пол картоном или полиэтиленом, чтобы не поцарапать.

Сначала необходимо собрать царги между собой по периметру. Спинку изголовья прикручиваем после того, как убедимся, что все углы прямые винты можно закрепить плотнее.

На царги крепятся ножки по размеченным точкам основания. Затем перекладину внутреннего ящика и устанавливают подъемный механизм.

При завершении сборки необходимо проверить все крепления, работу механизма и уложить матрац. В завершении стоит надеть чехол на новую кровать.

Сборка односпальной кровати отличается меньшим количеством ламелей и других деталей

Покупка кровати с подъёмным механизмом

При покупке данного типа мебели нужно обратить внимание на следующие особенности. Кровать с подъёмом состоит из четырёх частей:

Кровать с подъёмом состоит из четырёх частей:

  • Каркас кровати. По сути — это деревянная, ДСП или МДФ коробка, с изголовьем или без него, устанавливаемая на ножки или на пол.

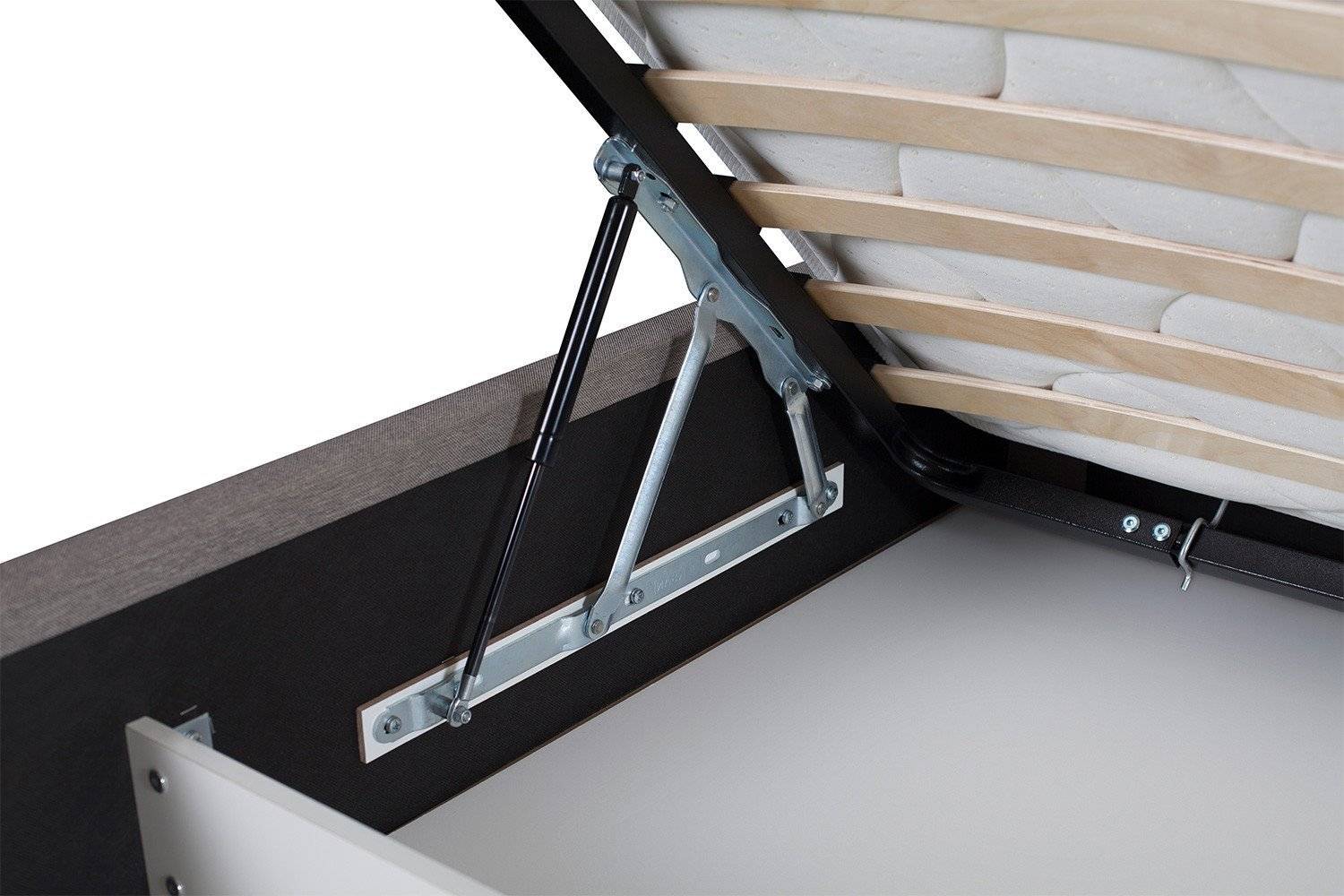

  • Механизм подъёма. Он на фото. Крепиться к каркасу и основанию.
  • Ортопедическое место для матраса. К нему крепиться устройство подъёма.
  • Матрас. Всегда продаётся отдельно.

Поставляется в разобранном виде и её нужно собирать.

Обратите внимание, что серьёзные и крупные поставщики спальной мебели, при продаже сложно-сборных конструкций дают инструкции по сборке. Например, компания, с амбициозным названием «Первый гипермаркет мебели», оправдывая своё название, даёт к каждому товару инструкцию по сборке

Посмотреть каталог этого Интернет магазина вы можете на сайте https://hypermarketmebel.ru/catalog/krovati/. Выбрать кровать на свой вкус вы можете там же.

Этапы изготовления

После окончания подготовительного этапа можно смело начинать сборку кровати с подъемным механизмом. Элементы монтируются в такой последовательности:

  • основной каркас;
  • подъемная конструкция;
  • непосредственно подъемный механизм.

На финальном этапе выполняются обшивка и декорирование. Процесс должен проходить строго в оговоренном порядке, иначе правильно завершить сборку не получится.

Основной каркас

Любая подъемная кровать должна предусматривать в основе надежный каркас. Состоит он из нескольких элементов:

  • боковая царга, задняя и передняя грани, днище для установки ящиков;
  • настилка для матраса, которую создают из реек либо деревянных досок.

Чтобы сделать основной каркас обычной кровати с соотношениями боковых сторон 2 к 1,8 м, понадобится множество деталей. На боковые грани потребуется пара досок длиной по 2 метра. Для торцевых частей лучше взять также две доски, но по 1,8 метра. Далее нужно соединить их с помощью саморезов и нескольких уголков. Данный этап сборки — самый ответственный, поэтому надо убедиться, что образованные углы точно соответствуют 90 градусам. Если использовался клей, его выступающие излишки нужно сразу удалять, иначе могут возникнуть сложности при дальнейшей обработке поверхности.

  Варианты размеров больших кроватей, их основные плюсы и минусы

Изготавливая большую кровать, через продольную ось необходимо установить ребро жесткости. Если в проекте предусмотрены ножки, их фиксация должна выполняться в самом конце. Самый простой вариант — использование четырех деревянных брусков. Чтобы усилить конструкцию, можно сделать дополнительную ножку в центре. В завершение рекомендовано покрыть получившийся каркас лаком.

Подъемная конструкция

Процесс создания и сборки подъемного каркаса состоит из двух пунктов: столярно-плотницкие операции и обработка. Первый этап начинают с изготовления короба из калиброванных досок. Работу лучше выполнять на полу, чтобы исключить перекосы. Далее с применением уголков все элементы объединяют. Места стыков можно дополнительно укрепить мебельным клеем

Важно обратить внимание на шляпки саморезов — необходимо, чтобы они уходили под древесину, но лишь слегка. При создании кровати больших размеров вдоль каркаса потребуется проложить вспомогательную перегородку

Теперь надо скрепить рейки. Прикручивают их саморезами внутри боковых поверхностей. Предварительно детали нужно выровнять параллельно нижней грани короба. Элементы необходимы для крепления ламелей. Габариты реек не должны превышать 9 см в ширину. Для ламелей можно брать те же заготовки, но только с длиной равной ширине будущей кровати. Также для этой цели подходит фанера, однако придется делать центральную перегородку.

  Характеристики кроватей с ящиками, особенности изготовления и сборки

Осталось обработать подъемник. Конструкцию можно облагородить шкуркой или покрыть лаком. Одним из значимых нюансов в подготовке каркаса является качество фанеры, которую укладывают на ламели, чтобы равномерно распределить нагрузку.

Установка подъемного механизма

Установить механизм подъема — самый простой этап сборки. Сначала его верхнюю часть крепят к решетке кровати при помощи специальной планки из стали. Далее присоединяют остальные части подъемного механизма, которые обеспечивают контроль над самой большой высотой подъема решетки кровати и матраса. Нижнюю планку крепят к основному каркасу. Установка завершена, осталось лишь проверить прочность фиксации и опробовать механизм в действии.

Обшивка и декорирование

Заключительным этапом в создании любого мебельного изделия считаются обшивка и последующее декорирование, которое должно соответствовать стилю оформления помещения. Для этого используют:

  • ткани;
  • кожу или ее искусственные аналоги.

Выбранным материалом необходимо обтянуть главный каркас и изголовье кровати. Чтобы придать обивке объем и воздушность, под ткань подкладывают листовой поролон. Для закрепления текстиля подойдет обычный строительный степлер — его скобы пробивают даже древесину, благодаря чему плотно удерживают материал. При желании обшивку можно выполнять на промежуточных этапах работы.

Начинающим мастерам непросто разобраться, как правильно делать кровать с подъемным механизмом. Однако при внимательном изучении процесса на видео и дальнейшем соблюдении всех рекомендаций изготовить мебель обязательно получится. Стоит лишь приложить немного усилий при сборке и проявить фантазию в процессе декорирования.

Как правильно выбрать

Делая выбор кровати для спальни, рекомендуется придерживаться комплексного подхода

Чтобы мебель соответствовала всем требованиям, стоит обратить внимание на ряд базовых критериев

Фирма-производитель

На мебельном рынке представлена широкая линейка кроватей от разных производителей. Лучше отдать предпочтение известным брендам, качество продукции которых проверено на практике. Поскольку кровать приобретается на продолжительный срок, не стоит экспериментировать с продукцией от малоизвестных производителей.

Цвет

Определяясь с декоративными характеристиками кровати, нужно, в первую очередь, учитывать индивидуальные предпочтения

Также важно, чтобы цвет мебели гармонично вписывался в имеющуюся стилистику

Нагрузка

В зависимости от того, для какого человека предназначается кровать, определяется показатель нагрузки. Для детей с небольшой массой тела подойдут кровати, выдерживающую несущественную нагрузку, а взрослым стоит делать выбор среди более прочных конструкций,

Вид действия газового лифта на кровать

Существуют механизмы прямого действия, когда подъем осуществляется при сжатии выдвижного штока, и обратные механизмы. Результат функционирования газлифтов одинаковый, поэтому данный параметр не имеет особого значения и зависит от производителя.

Что такое ЛДСП и в чем состоит отличие от МДФ?

МДФ, древесноволокнистая плита средней плотности, производится путем прессования мелких волокон древесины. В качестве связующих компонентов используется натуральный лигнин и синтетические составы (в незначительном объеме).

МДФ

ДСП получают в результате горячего прессования отходов деревообрабатывающих производств с введением термореактивных клеящих смол. В результате получается материал, достаточно стойкий к температурным перепадам, имеющий однородную структуру, легко обрабатываемый и прочный, который активно используется в мебельном производстве. Требования к плитам регламентирует ГОСТ 10632*2014. Большим преимуществом ДСП по сравнению с МДФ является его низкая стоимость.

ДСП

Однако существуют и недостатки, о которых необходимо предупредить.

  • материал не предназначен для тонкой обработки;
  • немного рыхлая структура не позволяет проводить повторную установку крепежа (при выворачивании самореза материал начинает крошиться и для следующего монтажа метиза необходимо или сделать отверстие большего диаметра, или провести сверление в другой точке);
  • самая большая проблема — использование при производстве фенол-формальдегидных смол, что приводит к выделению вредных (при превышении допустимой концентрации) для здоровья окружающих веществ.

Область применения плит ДСП при различных показателях эмиссии формальдегида

К слову, во многих странах запрещен выпуск ДСП с классом эмиссии Е2. Выяснить точные характеристики материала можно лишь, ознакомившись с сертификатами качества, что делают далеко не все. Явным признаком наличия вредных примесей в составе материала является резкий запах.

В связи с вышеизложенным, несмотря на то, что стандартом допускается использование определенных видов плит для изготовления детской мебели, делать этого не рекомендуется. Здоровье детей — дороже.

ЛДСП получают после нанесения на древесно-стружечные плиты декоративного покрытия (ламинированием или кашированием). В результате в распоряжении мебельных мастеров оказывается недорогой, но прекрасно выглядящий материал, к тому же получивший дополнительные прочностные качества и стойкость к внешним воздействиям.

ЛДСП

Виды ЛДСП

Классификация ламинированных древесно-стружечных плит проводится по-разному. Однако наиболее часто применяется следующее разделение по видам.

Таблица. Наиболее часто используемые виды ЛДСП.

МаркировкаОтличительные характеристики
BSМатериал в основном используется для производства мебели для офисных помещений
SEПоверхность напоминает текстуру древесины с порами
SMПлиты с гладкой поверхностью
MATПлиты, ламинированные матовой пленкой
PRМатериал с пористой структурой
PEЛаминированная поверхность походит по текстуре на апельсиновую корку

Есть несколько разновидностей ЛДСП

Помимо этого, выбор материала осуществляется в зависимости от требуемой для изготовления конструкций толщины и расцветки. Листы выпускаются толщиной от 0,8 до 3,8 см, наиболее распространенными являются значения 1, 1,6, 1,8, 2,2, 2,5 и 2,8 см. Для производства мебели чаще всего применяются плиты, имеющие толщину от 1,6 до 2,2 см. Чем больше этот показатель, тем более существенные нагрузки может выдерживать ЛДСП. Соответственно, повышается и цена изделий.

Этапы сборки

Весь процесс сборки состоит из нескольких важных этапов:

  • монтаж короба и основания;
  • крепление ножек при необходимости;
  • монтаж угловых стяжек;
  • установка подъемного механизма;
  • монтаж траверса;
  • монтаж рамы и матрасодержателей.

Сборка основания

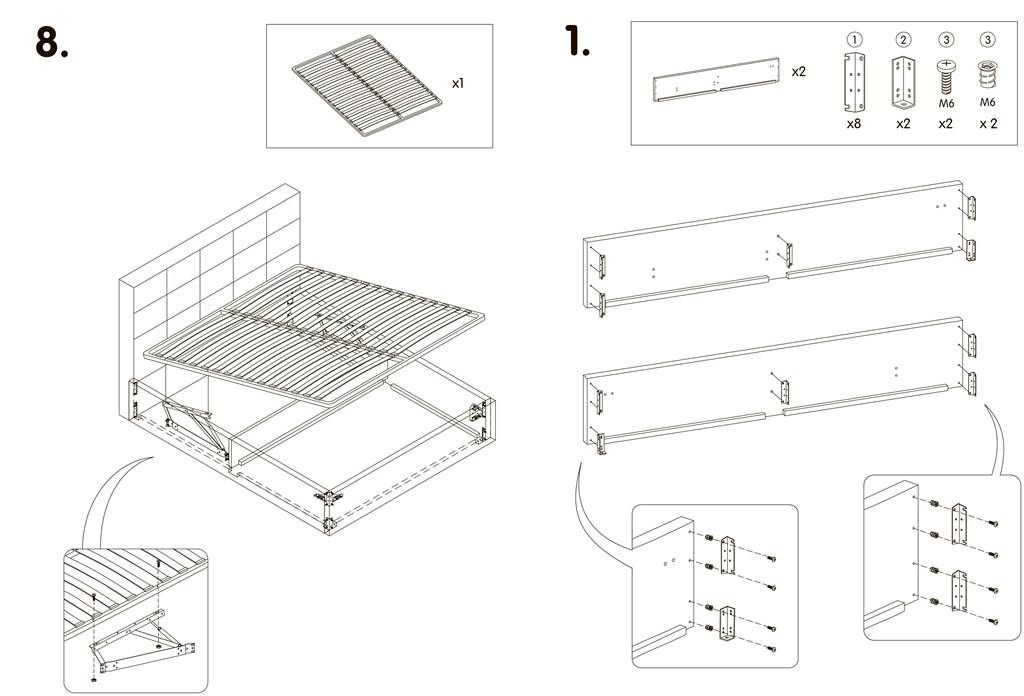

В инструкции по сборке кровати с подъемным механизмом указаны все процессы работы. На первом этапе понадобится:

  • извлечь все элементы будущей конструкции из упаковочной пленки, осмотреть их на предмет наличия дефектов. Если один из элементов имеет дефект, его потребуется заменить. Каркас с трещинами вряд ли будет надежен и безопасен для сна;
  • разложить царги по назначению на полу стороной с отверстиями кверху;

Далее нужно собрать основание, периметр конструкции, состоящий из головной спинки, трех царг. Для этого потребуется:

  • соединить царги между собой при помощи крепежных элементов, а затем навесить на собранный своими руками короб изголовье кровати;
  • для фиксации отдельных элементов конструкции в единое целое потребуется воспользоваться шуруповертом и винтами.

Отметим, что в некоторых моделях могут применяться силовые элементы продольного характера. К примеру, цельные продольные стяжки, а также уголки или кронштейны, которые фиксируются на каркасе с помощью винтов

Это важно учесть в процессе работы

Сборка корпусаДля удобства сборки каркас кровати Селена выполнен из полусобранных блоков:1 — Фасадная часть, 2 — Изголовье, 3 — Левая планка, 4 — Правая планка, 5 — Поперечина, 6 — Продольная планка.

Монтаж ножек

Опоры конструкции фиксируют на каркасе с применением специальных площадок, располагающихся на самих продольных элементах, или прикручивающиеся отдельно на царги. Затем прикрепляют полки, уголки в верхней части царг. Некоторые модели кроватей не имеют отдельно стоящих опор, вместо которых применяется цельная боковина.

Монтаж угловых стяжек

Этот процесс выполняется после крепления опор на кровать и необходим для придания конструкции большей надежности, устойчивости. Каждая из угловых стяжек состоит из 5 деталей:

  • самой стяжки;
  • 2-х футорок;
  • 2-х болтов с потайной головкой.

Для работы потребуется воспользоваться сверлом 10 мм, отверткой, шестигранником или молотком. При необходимости разобрать конструкцию, наличие стяжки позволит без труда отсоединить детали одну от другой.

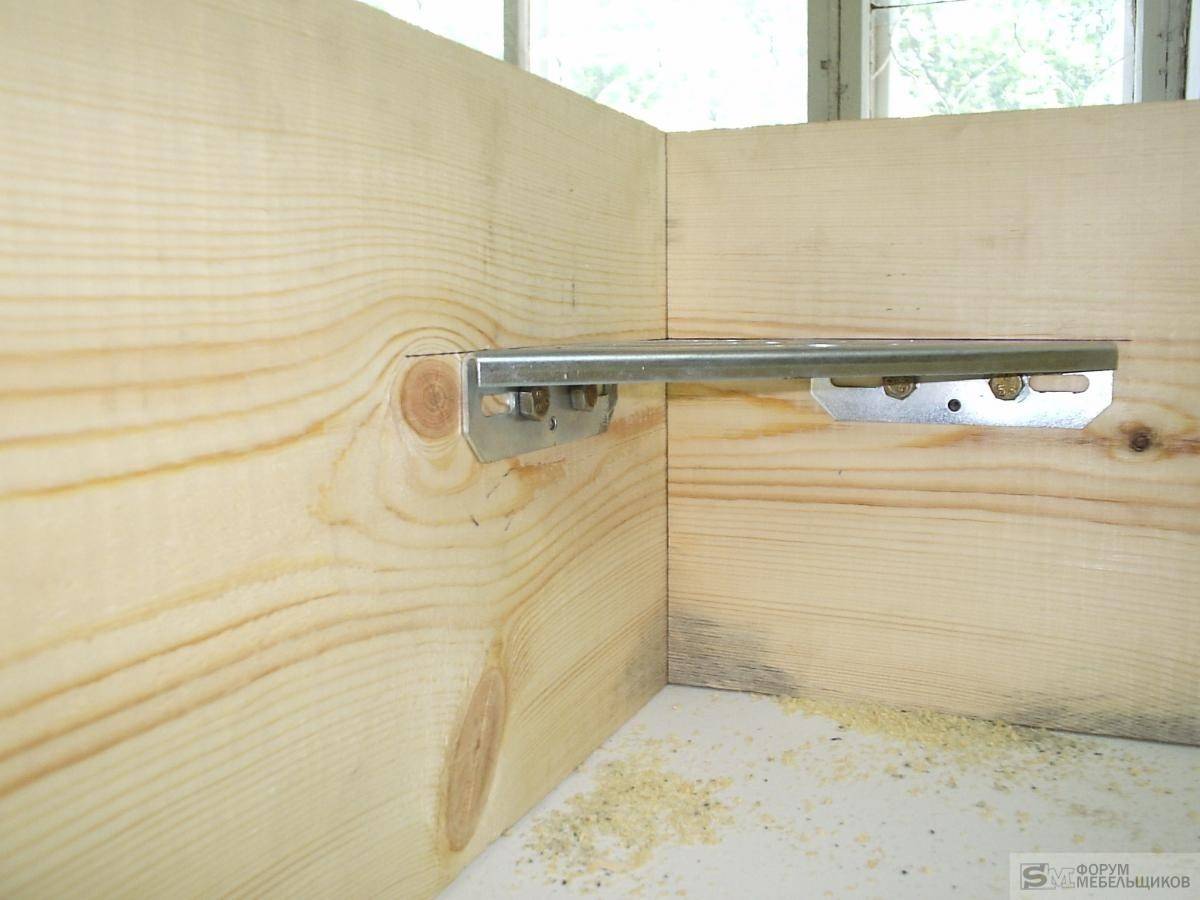

Угловая стяжка

Крепление подъемного механизма

На следующем этапе работы следует выполнить установку и крепление подъемного механизма на кровать

Крайне важно не допустить ошибку при его размещении и определении сторон, ведь в противном случае плавная работа механизма будет нарушена. Для этого потребуется:

  • зафиксировать каркас кровати на механизме подъема. Используйте для этих целей винты. Прежде чем затянуть крепления окончательно, обязательно выровняйте зазоры между каркасом и основанием;
  • Уточнить необходимый уровень силы для управления модели. Установку агрегата в подъемный механизм следует выполнять своими руками цилиндром вверх, используя гайки со стопорным кольцом, фторопластовые шайбы;
  • затянуть гайки до упора, а затем немного ослабить крепление, оставив минимальный люфт. Работу механизма подъема стоит проверить несколько раз.

Крепление подъемного механизма

Монтаж рамы и матрасодержателей

На каркас кровати стоит установить комфортабельные в использовании ручки для беспроблемного управления конструкцией, а также ограничитель для матраса. Завершить все работы нужно монтажом дна кровати и надеванием чехла на ее периметр.

Если основание состоит из ламелей (от 15 до 25 штук в зависимости от модели), их потребуется забить в специальные держатели при помощи молотка. Каждая ламель фиксируется с обеих сторон, поэтому процесс может занять некоторое время. Теперь вы знаете, как собрать кровать с подъемным механизмом, поэтому это задание не вызовет трудностей.

Установка ламелей

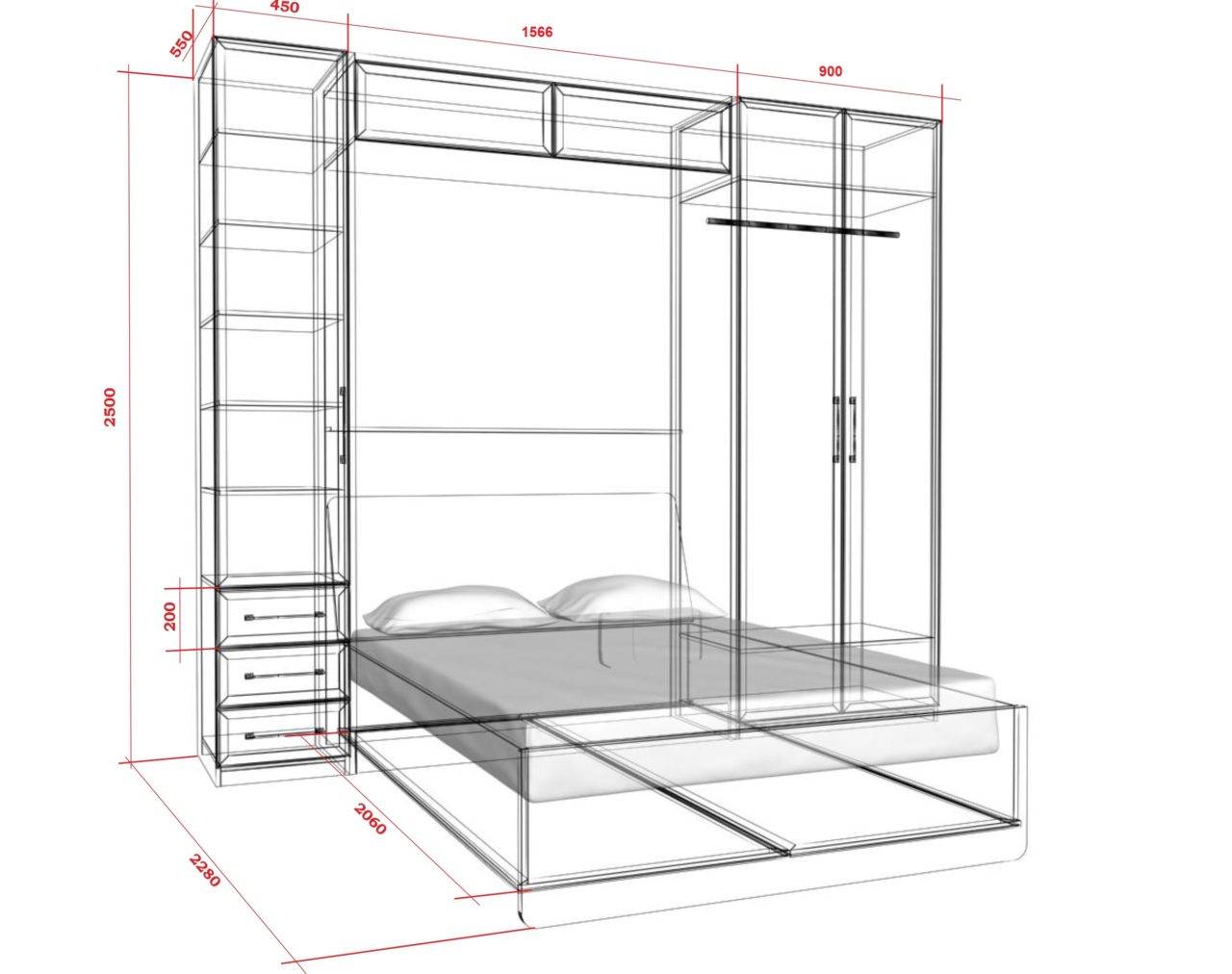

Чертежи

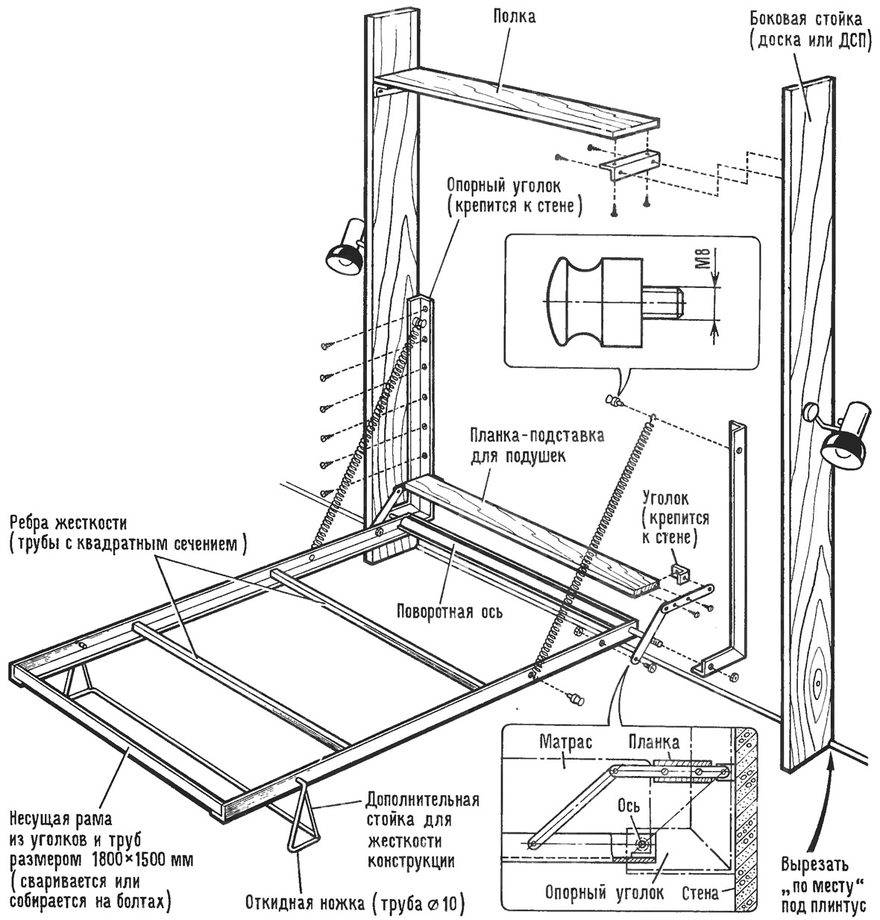

Изготовление конструкции подъемной кровати начинается с детальной проработки чертежей и схем крепления элементов. На эскизах необходимо отобразить размеры составляющих изделия, способы крепежа торцевых, боковых частей и т. д.

Конструкция кровати представляет короб, который создается из 4 плит и 4 поперечных элементов для дна каркаса. При составлении чертежа учитываются параметры матраса, длина может варьироваться от 180 см, ширина – от 80 до 180 см. Необходимо определить размеры и габариты ложа, число спальных мест.

Планируемые добавочные элементы (полки, выдвижные ящики) также размечают на схеме

При подготовке важно составить и схему крепления элементов с подъемным механизмом

Инструкции по изготовлению двуспальной кровати своими руками

   Перед изготовлением рекомендуем вам составить план работы, это поможет вам сэкономить деньги, все ваши расходы будут под контролем.  Адаптируйте размер и дизайн кровати в соответствии со своим пожеланиями. Кроме того, рекомендуем вам инвестировать только в высококачественные материалы, такие как сосновая древесина, красное дерево или древесина кедра, так как они имеют красивую фактуру и крайне долговечны, это особенно актуально во влажной окружающей среде.

   Если у вас мало опыта в деревообработке, попросите друга помочь вам с проектом. Есть вероятность того, что вы сделаете что-то не правильно, поэтому обязательно составьте подробный план действий. Проверьте, чтобы все углы были под прямым углом.

Внимание! Размеры на фото приведены в дюймах. Подсчитайте сколько это будет точно в сантиметрах или просто заранее подгоните все размеры под свои.

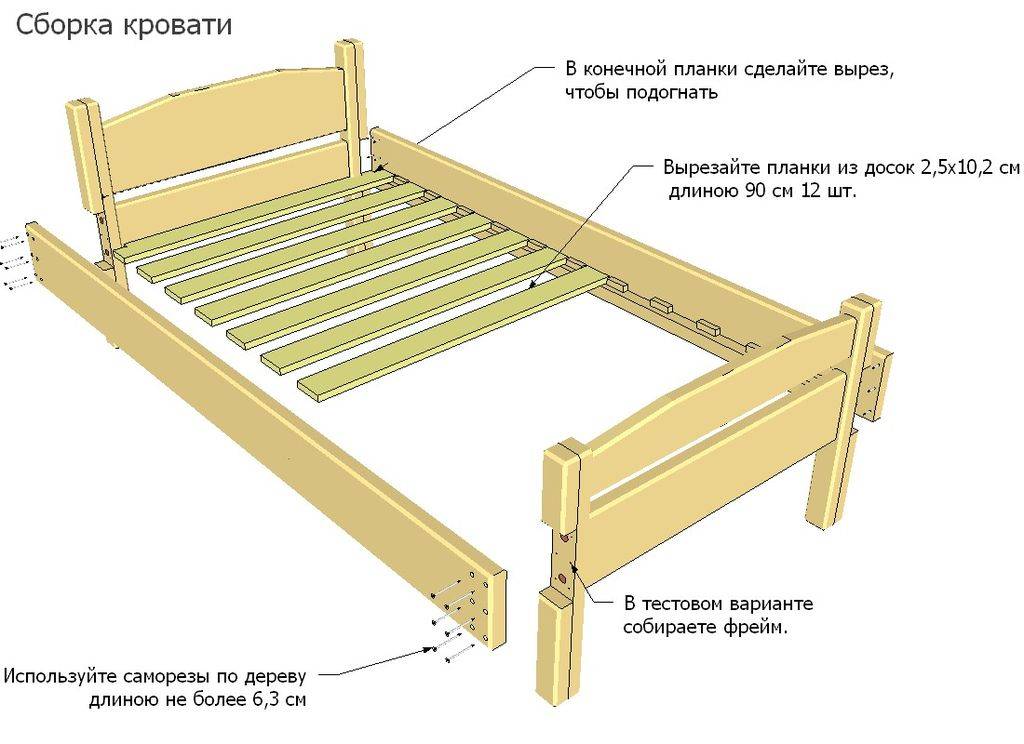

   Итак, делаем двуспальную кровать

   Итак, делаем двуспальную кровать

   Материалы

  • A – 2 шт.  2×2 – 35″ (88,9 см.), 1 шт. – 62″ (157,48 см.), 1 шт. – 59″ (149,86 см.), 1 шт. 2×6 – 59″  (149,86 см.) ИЗГОЛОВЬЕ
  • B – 2 шт. 1×6 (4″ (10.16 см.) — ширина) – 59″ (149.86 см.), 1 шт. 1×6  – 59″ (149.86 см.), 3 шт. 1×2 – 20″ (50.8 см.)  ПЕРЕКЛАДИНЫ
  • C – 2 шт. 2×2 – 13 1/2″ (34.29 см.), 1 шт. – 62″ (157.48 см.), 1 шт. 2×6 – 59″ (149.86 см.) ПОДНОЖНАЯ ДОСКА
  • D – 2 шт. 2×8 – 79″ (200.66 см) БОКОВЫЕ СТОРОНЫ
  • E – 2 шт. 1×6  – 79″ (200.66 см.), 1 шт. 2×6 – 79″ (200.66 см.) КРЕПИТЕЛЬНЫЕ ПЛАНКИ
  • F – 14 шт. 1×4  – 59″ (149.86 см.) ОПОРНЫЕ ПЕРЕКЛАДИНЫ

   Инструменты

  • Защитные перчатки, очки
  • Станок для резки под углом, машинная ножовка
  • Меловой шнур, сантиметр, спиртовой уровень, карандаш
  • Дрель

   План действий

   Первым шагом является производство каркаса изголовья. Как видно из чертежа кровати,  рекомендуем вам вначале изготовить ножки и горизонтальный упор из древесины размером 2×2.  Обработайте края и удалите все лишнее влажной тряпкой. В верхней части ножек сделайте глухие отверстия и вкрутите болты 1 1/4″ в опорную планку верха. Склейте стыки и убедитесь, что углы – прямые. Просверлите отверстия (глухие) с двух сторон нижних частей (включая, перекладину 2×6) и прикрепите их к ножкам с помощью болтов 2 1/2″.

   Далее,  прикрепите планки 1×2 к изголовью. С обеих сторон каждой планки просверлите отверстия (глухие) и соедините их с каркасом болтами 1 1/4″ и клеем. Расположите планки параллельно друг другу на одинаковом расстоянии и убедитесь, что углы прямые.

   Далее, прикрепите перекладины 1×6 к изголовью, убедитесь, что они находятся на равном друг от друга расстоянии. Рекомендуемая ширина нижних и верхних перекладин — 4″ (10.16 см.). Обработайте края наждачной бумагой и просверлите несквозные отверстия с двух сторон. Возьмите болты 1 1/4″ и с их помощью прикрепите перекладины к каркасу. Склейте стыки, остатки клея удалите влажной тряпкой.

   Изготовьте подножную доску для двуспальной кровати из древесины размером 2×2. Проделайте глухие отверстия в верхней части ножек и прикрепите их к опорной планке верха, вкрутив 1 1/4″ болты. Убедитесь, что углы прямые, а края заподлицо перед тем, как вставлять болты 2 1/2″. Отрежьте перекладины 2×6 нужного размера и просверлите глухие отверстия по сторонам и сверху. Расположите перекладину относительно каркаса и закрепите ее с помощью 2 1/2″  болтов и клея.

   Расположите боковые опоры 2×8 по сторонам каркаса кровати. В перекладинах сделайте глухие отверстия, выровняйте верхние края и вкрутите болты  2 1/2″ для создания неподвижного соединения.  Добавьте клей в место соединения, остатки клея уберите влажной тряпкой.

   Одним из последних шагов в проекте является установка крепительных планок 1×6 на внутренней части каркаса кровати и опоры 2×6 в средней части каркаса, как показано на чертеже кровати. Просверлите глухие отверстия с двух сторон крепительных планок и прикрепите их к каркасу с помощью болтов и клея. Расположите крепительные планки на  3/4″ (1.91 см.) под верхним краем боковых опор.

   Прикрепите опорные планки 1×4 к перекладинам, используя 1 1/4″ болты. Заклейте стыки, излишки удалите.  Убедитесь, что вы разместили опорные планки на равном расстоянии, проверьте, чтобы углы были равны 90 градусам.

   И последнее – завершающие штрихи.  Заполните отверстия порозаполнителем для древесины и дайте им просохнуть. После этого отшлифуйте деревянную поверхность, используя мелкозернистую наждачную бумагу, уберите остатки.

Подсказка: покройте деревянные компоненты несколькими слоями краски, чтобы защитить их от гниения и улучшить вид двуспальной кровати.

Составление чертежа и раскрой деталей

Изготовление шкафа-кровати невозможно без заранее составленного чертежа. Он станет своего рода планом действий, поможет определиться с расходом материалов. Без детальной схемы сделать качественную кровать своими руками значительно сложнее, чем при наличии таковой.

Стандартно в домашних условиях изготавливают двуспальные кровати со следующими параметрами:

  • 1,8 × 2 м;
  • 1,715 × 2,120 м;
  • 2,04 × 2,20 м;
  • 1,731 × 2,02 м.

Односпальные модели с меньшими размерами обычно предназначаются для детей. Придерживаться указанных габаритов необязательно. Можно сделать кровать любой формы и величины, в зависимости от размеров комнаты, наличия свободной площади. При этом стоит понимать, что использовать готовые схемы в таком случае не получится. Между тем чертежи, составленные самостоятельно, должны быть выполнены точно, вплоть до миллиметра.

После того как схема будет готова, можно приступать к раскрою деталей:

  1. Каждый из элементов будущего изделия изобразить на листах обоев или ватмане, в точном соответствии с оригинальными размерами.
  2. Подписать все нарисованные детали.
  3. Отметить на рисунках места установки крепежных элементов для соединения с другими частями.

Данная работа минимизирует риск допуска ошибки во время распила деревянных панелей. Погрешность в несколько миллиметров не позволит сделать шкаф-кровать своими руками так, как предусмотрено чертежом. Соответственно, придется закупать новый материал, нести дополнительные расходы.

Материалы

Материалы необходимые для того, чтобы сделать кровать с подъёмным механизмом своими руками, закупил в супермаркете строительных материалов согласно списку:

  • конфирматы – 8 шт.;
  • саморезы 25 мм – 20 шт.;
  • мебельные уголки (50 × 50 мм) – 4 шт.;
  • металлический уголок (32 × 32 мм) – 1,4 м;
  • лист МДФ 2440 × 1830 × 30 мм;
  • лист ДВП – 2440 × 1830 мм;
  • доска обрезная 1600 × 150 × 20 мм;
  • вкладной каркас под матрас (ортопедическое основание на металлокаркасе);
  • мебельные ножки – 6 шт.;
  • кромочная мебельная лента – 10 м;
  • газовые амортизаторы (425 мм от 800 Н) – 2 шт.;
  • металлическая полоса (50 × 3 мм) – 1,3 м;
  • клей ПВА – тюбик;
  • болты, шайбы, гайки – м 6;
  • металлические втулки (10/16 мм) – 8 шт.

Весь процесс сборки кровати 160 х 200 с подъёмным механизмом своими руками изложил в следующей инструкции.

Распространенные проблемы и ошибки

Среди возможных проблем или нарушений технологии сборки выделяют:

  1. Ошибки при нанесении разметки или необходимость сверления отверстий. Некоторые модели поставляются с готовыми отверстиями, но в большинстве случаев они подготавливаются своими силами. Особого внимания требует спинка, малейшие ошибки при ее креплении приводят к перекосу всей конструкции.
  2. Ошибки при установке газлифта. Замена правой части на левую или отсутствие симметрии делает нагрузку на подъемный механизм неравномерной, что в итоге приводит к его быстрой поломке.
  3. Чрезмерное давление на ламели в момент установки.
  4. Сильное затягивание крепежей.
  5. Сборку кровати на неровном месте или пушистом ковре.
  6. Использование крепежей не той длины. В поставляемом комплекте могут находиться схожие по виду или назначению метизы разного размера. Случайная замена длинных крепежей на короткие считается ошибкой, собрать кровать с подъемным механизмом, как правило, в таких случаях не получится.

Большая часть приведенных ошибок является типичными, проявляясь как при соединении деталей кровати без подъемного механизма, так и при сборке моделей с газлифтом. Отдельные проблемы возникают при необходимости задействования особых инструментов для затягивания потайных болтов, изначальной закладки подъемного механизма в разобранном виде (низкая, но не нулевая вероятность) или наличии в схеме глухих отверстий. Последние указаны в чертеже, но фактически отсутствуют с целью сохранения целостности панели при транспортировке. Такие отверстия сверлят самостоятельно на начальных этапах монтажа.

Как установить газлифт в кровать

Данный подъемный механизм – самый популярный среди производителей, около 50% всей мебели оснащены именно этим подъемником. Как собрать и установить газлифт на кровать? Предлагаем пошаговую инструкцию.

Шаг 1. Собрать короб кровати. Установка подъемного механизма не может быть осуществлена без готового нижнего корпуса, ведь именно к нему он будет крепиться.

Шаг 2. Собрать подъемник, зафиксировать его у боковой панели. Это самое ответственное задание. Сборка механизма – кропотливый труд, требующий знаний и конструкторского мышления, поэтому опытные мебельщики рекомендуют приобретать уже собранное устройство. Оно не требует многочисленных манипуляций, лишь правильное расположение относительно сторон (лево и право), и строгую симметрию.

Шаг 3. Закрепить ортопедическое основание на подъемном механизме. Верх кровати, или ортопедическое основание, на котором будет лежать матрас, предварительно нуждается в сборке, и только в готовом виде его следует крепить на подъемник и газовые амортизаторы

Важно отметить, что крепление должно происходить при поднятом основании

Процесс установки завершен, можно демонстрировать работу подъемника, закручивать плохо закрепленные детали, укладывать на кровать матрас. Алгоритм достаточно прост, при соблюдении инструкций с ним справиться любой

Самое важное – это непосредственно газлифт, чтобы выбрать его правильно, рассчитать оптимальную нагрузку, лучше обратиться к специалисту

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
