Укладка труб теплого пола: монтаж + как выбрать шаг и сделать менее затратный контур

Методы и схемы укладки

Схематически укладка труб для обустройства жидкостного контура может быть выполнена одним из следующих способов:

  • змеевик;
  • двойной змеевик;
  • улитка.

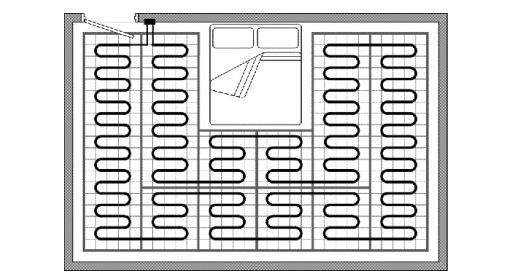

Метод укладки контура змеевиком является наиболее простым и выполняется петлями. Этот вариант будет оптимальным для комнаты, разделенной на различные по назначению зоны, для которых будет удобно применять разные температурные режимы.

Монтаж первой петли осуществляется по периметру комнаты, затем одинарную змейку пускают внутри. Таким образом, в одной половине комнаты будет циркулировать максимально прогретый теплоноситель, в другой – остывший, соответственно и температура будет разной.

Витки змеевика можно располагать равномерно, однако сгибы водяных контуров в таком случае будут иметь сильные заломы.

Змеевидный метод размещения труб идеально подходит для помещений, имеющих незначительные теплопотери. Их применяют не только для квартир и частных домов, но и для объектов промышленности, где есть необходимость отапливать круглый год

Может быть применена еще одна разновидность – двойной змеевик. В этом случае подающие и обратные контуры расположены друг возле друга по всей комнате.

Третий вариант – размещение витков угловым змеевиком. Он используется исключительно для угловых комнат, где две внешние стены.

К достоинствам змеевидной формы относятся несложная планировка и монтаж. К недостаткам: перепады температурных режимов в одном помещении, изгибы труб довольно резкие, поэтому нельзя применять малый шаг – это может вызвать излом трубы.

При укладке контура в краевых зонах помещения (области пола, где расположены внешние стены, окна, двери), шаг должен быть меньшим в сравнении с остальными витками – 100-150 мм

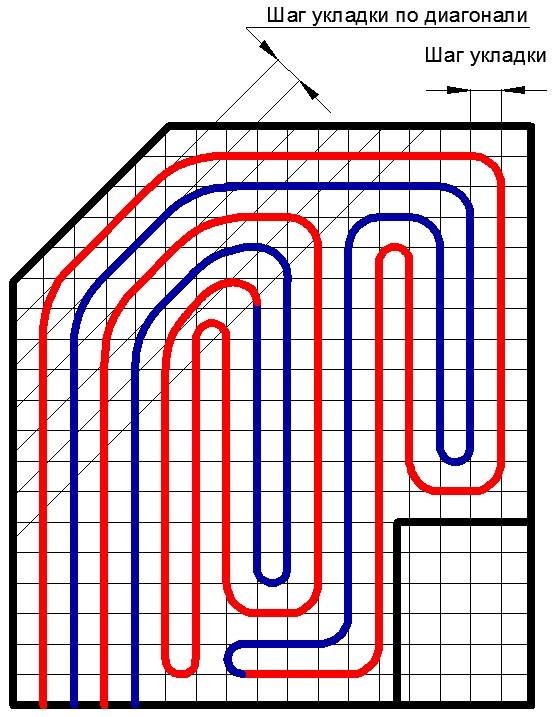

Применяя схему расположения улиткой, подающие и обратные трубы монтируют по всей комнате. Они размещаются параллельно друг другу и устанавливаются, начиная от периметра стен и двигаясь в центр комнаты.

Подающая линия в середине помещения заканчивается петлей. Далее параллельно ей производится установка обратной линии, что прокладывается от центра комнаты и по ее периметру, двигаясь к коллектору.

Наличие в помещении внешней стены может обуславливать двойную укладку труб вдоль нее.

Вследствие чередования двух магистралей при укладке методом улитки, колебание температурного режима в подающей и обратной линии может составлять до 10 °C

К достоинствам этого способа относятся: равномерный прогрев комнаты, из-за плавных сгибов система обладает небольшим гидравлическим сопротивлением, а экономия расходного материала может достигать 15% в сравнении со змеевидным методом. Однако минусы также присутствуют – сложное проектирование и монтаж.

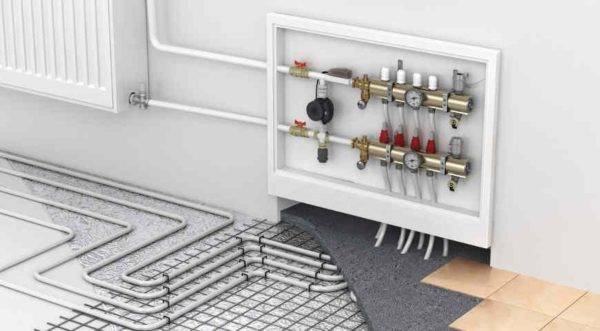

Способы обустройства коллектора

Выбор готовой механической или автоматической модели коллектора зависит от особенностей отопительной системы.

Первый тип регулирующего модуля рекомендуется устанавливать для теплых полов без радиатора, второй может применяться во всех остальных случаях.

Коллекторные группы фирмы Valtec являются самыми популярными. На выпускаемую продукцию производитель дает 7 лет гарантии. Схема монтажа коллектора жидкостного контура уже входит в комплектацию готового узла подмеса

Согласно схеме выполнение сборки распределительной гребенки для теплых полов производится следующим образом:

  1. Установка рамки. В качестве монтажной зоны для коллектора могут быть выбраны: подготовленная ниша в стене или коллекторный шкаф. Также возможен вариант крепления непосредственно на стену. Однако расположение должно быть строго горизонтальным.
  2. Подключение к котлу. Подающий трубопровод размещается внизу, обратный – сверху. Шаровые краны необходимо установить перед рамкой. За ними будет идти насосная группа.
  3. Монтаж пропускного клапана с ограничителем температурных показателей. После него производится монтаж коллектора.
  4. Гидравлическое испытание системы. Проверка методом подключения к насосу, который способствует нагнетанию давления в отопительной системе.

В смесительном узле одним из обязательных элементов считается двух- или трехходовой клапан. Этот прибор производит микширование разных по температуре потоков воды и перераспределяет траекторию их перемещения.

На оба трубопровода, возвратный и подающий, соединенные с коллекторной установкой, монтируются запорные вентили и фитинги, предназначенные для балансировки объема теплового носителя, а также для блокировки любого из контуров

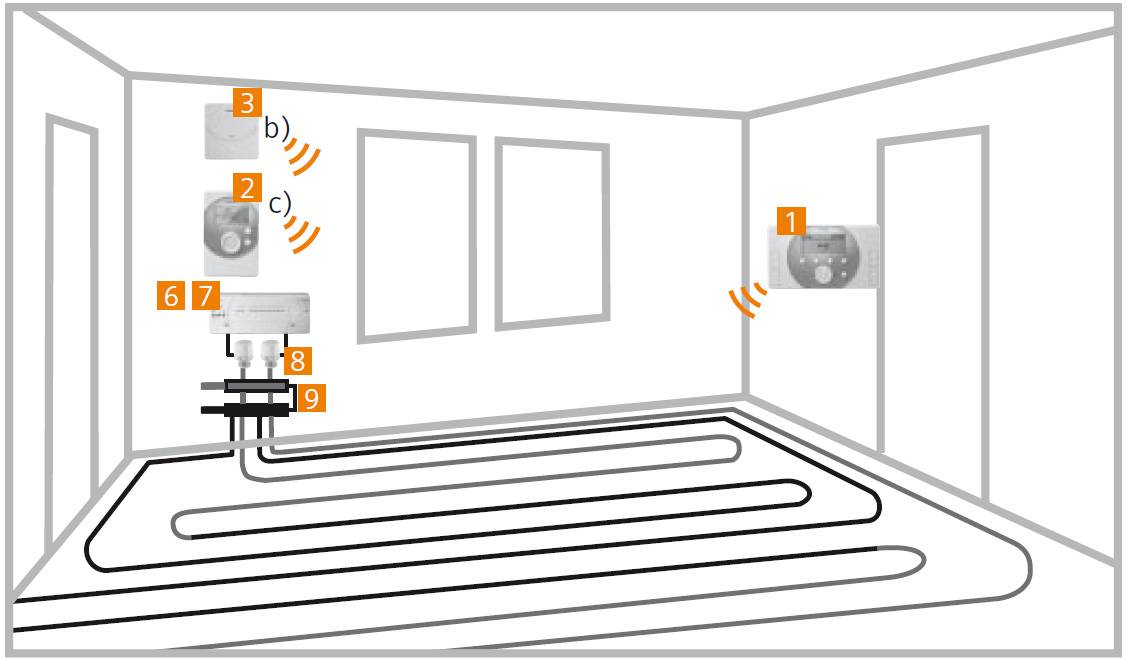

Если для управления термостатами коллектора используются сервоприводы, тогда комплектация смесительного узла расширяется байпасом и перепускным клапаном.

Схема водяного пола

У конструкции водяного пола не имеется технологических сложностей. Гибкий трубопровод под покрытием укладывается по определённой схеме, и для предотвращения повреждения заливается цементной стяжкой или закрывается другими материалами. Горячая вода, проходя по трубопроводу, передаёт тепло слою бетона с напольным покрытием и возвращается через коллектор для нагревания. Нагрев воды происходит в стационарном котле или путём подключения системы к центральному отоплению. Для подключения к существующей отопительной системе устанавливается коллектор. К коллектору подводят трубы, а также устанавливают запорные краны для возможности вынужденного отключения водяного пола.

Элементы системы теплого водяного пола

Самая простая схема расположения − в виде змейки. Трубы от коллектора укладываются в петли от одной стены комнаты до другой, возвращаясь к коллектору с другой стороны помещения. Эта схема позволяет расположить в нужном нам месте самый тёплый участок, например, возле наружной стены или со стороны балкона. Однако такой способ не позволяет равномерно прогреть помещение.

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

При схеме «улитка» тёплый и возвратный трубопроводы находятся рядом, что значительно снижает потерю тепла при возврате воды в коллектор. Укладка происходит по периметру к центру. Подающая труба в центре помещения завершается петлей, от которой возвратная укладывается параллельно подающей, от центра по периметру к коллектору. Такая схема позволяет равномерно прогреть помещение.

Схемы укладки труб

В сложных случаях, когда в большом помещении есть наружные стены и балкон, схемы укладки пола можно комбинировать.

Что такое теплый пол

Это специальная система, предназначенная для поддержание температуры пола в необходимых диапазонах. Теплый пол позволяет поддерживать оптимальную температуру в доме или квартире независимо от времени года. Чаще всего применяются водяные и электрические системы подогрева. Конструкция водяного пола состоит из трубопровода, по которым течет вода, и специального устройства, нагревающего жидкость и распространяющего ее по всей системе. Трубки монтируются в бетонную стяжку.

Теплый водяной пол

Устройство теплого пола

Несколько слов об экономии

Если рассматривать теплые полы с экономической стороны, то их выгода проявляется лишь в некоторых случаях. В первую очередь, при монтаже электрической системы нагревательные маты необходимо выбирать в соответствиями с размерами поверхности пола, которая будет нагреваться. Использование слишком больших матов приведет к перерасходу электроэнергии. При условии, что электрическая система будет оснащена регулятором температуры, можно с уверенностью сказать, что стоимость центрального отопления будет равна стоимости отопления теплыми полами. Но дом при этом должен быть хорошо изолирован и оборудован качественными пластиковыми окнами.

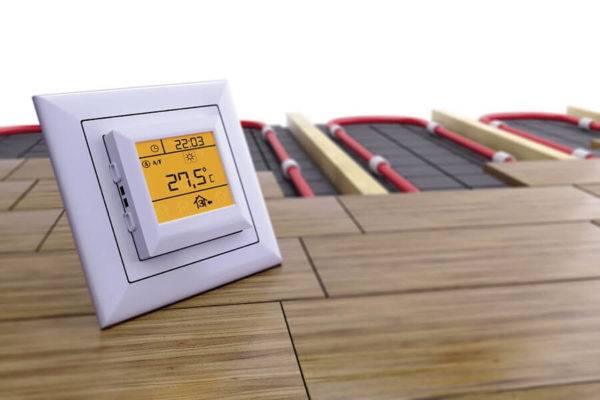

Насколько выгоден теплый электрический пол

Водяные теплые полы или электрические

Преимущества и недостатки

Плюсы

  • равномерное распределение тепла по площади помещения;
  • система не создает никаких проблем людям, страдающих от астмы или аллергии;
  • вырабатываемая энергия является абсолютно безопасной;
  • простой монтаж и эксплуатация теплого пола;
  • установленная система не занимает полезное пространство в доме;
  • конвекционные потоки при использовании системы подогрева пола отсутствуют.

Минусы

  • высокая стоимость электроэнергии при сравнении с другими видами топлива;
  • наличие терморегулятором и умелое их использование является обязательным условием при эксплуатации теплого пола;
  • при возникновении какой-либо неисправности необходимо демонтировать напольное покрытие;
  • система не используется в больших производственных помещениях (их отопление не выгодное с экономической точки зрения).

Минусов у теплого пола мало, поэтому данная система и пользуется большой популярностью и современный строительный рынок предлагает несколько видов таких систем.

Что влияет на энергопотребление теплого пола

Особенности теплообмена в комнате

Как выглядит водяной теплый пол

Преимущества и недостатки водяного теплого пола

К основным достоинствам такой системы обогрева относится:

  • наличие возможности обеспечить теплом большие по площади помещения, при значительной экономии тепловой энергии;
  • равномерный нагрев всей комнаты;
  • получение наиболее комфортных условий для проживания в холодные дни;
  • в процессе эксплуатации нет необходимости в специальном техобслуживании;
  • при сохранении оптимального уровня влажности в помещении, в нем нет сырости;
  • укладка водяного теплого пола занимает относительно немного времени;
  • срок эксплуатации составляет минимум 50 лет.

Среди недостатков следует отметить:

  • нагрузка на единицу площади, она больше, чем у пленочного ИК пола или у электрического;
  • один из минусов теплого пола – в случае повреждения одного из участков системы, ее дальнейшая эксплуатация становится невозможной, для устранения поломки потребуется дорогостоящий ремонт;
  • сложный монтаж водяного теплого пола;
  • технология укладки теплых водяных полов создает множество неудобств для жильцов, которые проживают в доме;
  • необходимо армировать трубу или стяжку;
  • требуется укладка гидроизоляционного слоя (прочитайте: “Теплые полы в деревянном доме – залог комфорта”).

Какие есть правила монтажа полипропиленовых труб отопления?

В первую очередь необходимо произвести расчёты, касающиеся всей системы отопления включая мощность котла.

Отталкиваясь от этого подбираются полипропиленовые трубы, я имею в виду диаметр полипропиленовых труб.

Трубы отопления будут работать с теплоносителем который разогревается до довольно приличной температуры со знаком плюс.

Значит нужна армированная полипропиленовая труба (то есть многослойная).

Армируют полипропилен или алюминием, или стекловолокном.

Более современный материал это полипропилен армированы стекловолокном, не надо трубу зачищать шевером, он просто не нужен.

Особых отдельных правил именно для отопления тут нет.

Паяйте соблюдайте температуру прогрева (учитывайте диаметр труб), вот таблица Вам в помощь.

Не забывайте давать время на охлаждение места пайки.

Трубы можно и в стену и в стяжку спрятать (Вы об этом пишите) стыки полипропилена при правильной пайке не текут, поэтому прячьте, если считаете что так будет лучше.

Хотя и сама труба отдаёт тепло, тут надо думать, мы о Вашем доме ни чего не знаем (как и чем утеплён, регион проживания и так далее).

Если трубу пускаете понаружке, то не забывайте о клипсах (креплениях) клипсы на прямых участках лучше крепить не реже чем 50-т см друг от друга, трубу не выгнет от температуры.

Ну и помните что полипропилен работает до 95-и градусов, если температура теплоносителя будет выше (к примеру проживаете в районе Крайнего Севера), то лучше полипропилен не использовать в системе отопления.

Если интересует маркировка труб, то для отопления берите с маркировкой РРВ, или PPR.

Проектирование водяного теплого пола

Первый же вопрос, с которым нужно разобраться сразу же – в каком качестве будет использоваться водяной теплый пол. Обустройство теплого пола для самостоятельного использования имеет некоторые отличия от комбинированного отопления, в котором есть несколько источников обогрева помещений.

Ключевое отличие теплых полов, которые являются единственным источником тепла – отсутствие необходимости в использовании смесительного узла. Отопительный контур подключается непосредственно к котлу. Температура нагрева в таком случае доводится до 45 градусов, причем ее настройка осуществляется прямо на котле.

Для сочетания теплого пола и радиаторного отопления обязательна установка смесительного узла. Все дело в рабочей температуре радиаторов, которая должна достигать 70 градусов – а это слишком много для напольного подогрева. Именно для этих целей используется смеситель – он подгоняет температуру теплоносителя отдельно для каждого контура.

На каждом этаже многоэтажного частного дома должен быть свой коллекторный узел и смеситель, и все они должны подключаться к единому стояку. Коллекторные узлы лучше всего устанавливать в центральной точке этажа – в таком случае длина труб до каждой комнаты оказывается одинаковой, и настраивать систему за счет этого оказывается на порядок проще.

Оптимальным вариантом будет использование заводских коллекторных шкафов, которые прошли ряд проверок на пригодность. Для выбора шкафа нужно знать количество входов и выходов, мощность насоса и характеристики смесительного узла. Коллекторный шкаф устанавливается в стену, после чего к нему можно подводить все необходимые контуры. Конечно, такие шкафы обходятся недешево, но высокая надежность и безопасность стоят того.

Также на этапе проектирования нужно определить количество труб, требуемое для обустройства системы. Можно взять приближенное значение, согласно которому на 1 м2 площади помещения требуется 5 м труб. Лучшим и наиболее популярным вариантом являются трубы из сшитого полиэтилена, которые отличаются малым весом, простотой монтажа и длительным сроком службы. Металлические трубы тоже достаточно надежны, но с ними сложнее работать, да и стоят они дороже.

Следующий этап проектирования – выбор схемы укладки труб из следующего списка:

  1. «Змейка». Такой метод раскладки оптимально подходит для небольших помещений. Шаг укладки – около 20-30 см. «Змейка» довольно проста, вот только в крупных помещениях использовать ее нецелесообразно – шаг укладки для эффективного обогрева придется сделать очень маленьким, и даже в этом случае тепло будет распределяться по комнате неравномерно.
  2. «Спираль». Данный способ сложнее предыдущего, но эффективность такой раскладки гораздо выше. Весь пол при правильном монтаже будет прогреваться равномерно, а нагрузки на трубы снизятся. Обычно спиральная раскладка используется в помещениях площадью свыше 15 м2.

Требования к основным элементам отопительной системы «теплые полы»

Как для любой схемы отопления основным элементом, от которого зависит эффективность, и надежность системы отопления является котел нагревающий воду или другой теплоноситель в системе. Другим элементом, который необходим для такой системы обогрева является коллектор для теплого водяного пола своими руками собранный, установленный и подключенный. Третий элемент для создания теплого пола — трубы для подключения и укладки контуров обогрева.

Свойства основных элементов такого метода отопления подробнее:

Котел для нагрева воды. Он должен быть мощным, чтобы обеспечить отопление в экстремальных условиях. Для этого необходим некоторый запас мощности, который обычно превышает общую расчетную мощность на 20%. Установка циркуляционного насоса из-за значительного гидравлического сопротивления системы обязательна. Дополнительные насосы применяются для площадей помещений превышающих 120 – 150 м2. Желательно предусмотреть запорные клапаны для предотвращения слива воды из всей системы в случае профилактики, ремонта или замены котла.

Коллектор. Это распределительное устройство, предназначенное для направления теплоносителя по отдельным контурам и отвечающее за настройку и регулировку системы. Индивидуальное устройство коллектора водяного теплого пола связано с числом контуров подключаемых к нему. Самые простые модели комплектуются только запорными клапанами, они дешевы, но с ними сложно настроить систему. Сложные коллекторы с установленными регулировочными клапанами предназначены для коррекции потока воды в каждом контуре системы и позволяют произвести самую оптимальную настройку контура отопления.

Для укладки контуров теплого пола используются пластиковые трубы из полипропилена, металлопластика и из сшитого полипропилена

При приобретении необходимо обращать внимание на наличие маркировки — «для отопления». Самая большая цена трубы для теплого водяного пола из полипропилена армированного стекловолокном. Но специалисты рекомендуют этот тип труб из-за самого низкого показателя линейного расширения от температуры нагрева

Но специалисты рекомендуют этот тип труб из-за самого низкого показателя линейного расширения от температуры нагрева.

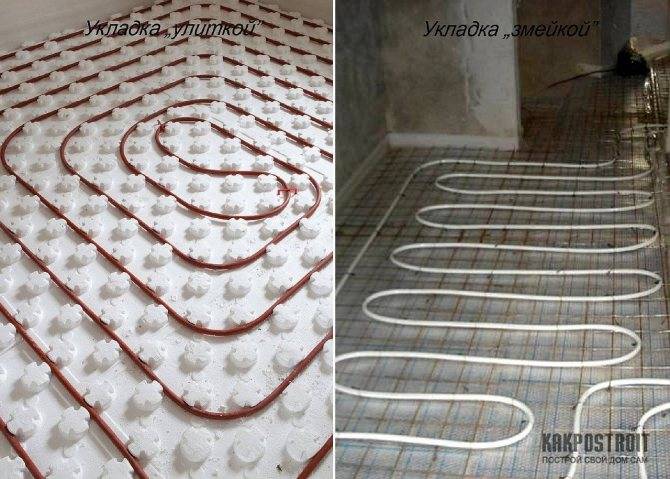

Укладка трубы теплого пола

Это самая интересная часть нашей инструкции. Укладывать водяной теплый пол можно несколькими способами. Про них и поговорим ниже.

Способ укладки спираль или улитка

Самый популярный и разумный способ раскладки теплого пола. Позволяет достичь равномерного распределения тепла в каждом контуре за счет того, что трубы чередуются по принципу одна теплее, другая холоднее. Если вы посмотрите на проектные схемы водяного пола, то там как раз чаще всего отображают улитку.

Раскладываются довольно просто. Сначала  вы по периметру помещения (или условного контура) начинаете раскладывать трубу, заворачивая все ближе и ближе к центру. При этом нужно оставлять пространство для того, чтобы в дальнейшем из центра вернуть трубу к основанию периметра и затем уже подключить ее к обратке коллектора.

Поэтому, если шаг укладки у вас составляет 15 см, то начинаете вы раскладывать контур с шагом 30 см до центра, а затем возвращаете трубу как раз между разложенными ранее трубами и шаг получается уже 15 см. Звучит сложно, но картинка отражает суть понятнее.

Рекомендуем в большинстве случаев придерживаться именного этого способа укладки.

Способ укладки змейка

Этот способ укладки менее равномерно прогревает пол, но идеально подходит для использования в небольших пространствах. Часто применяется в ситуации, когда вы раскатали контур улиткой и вам  этим же контуром нужно захватить часть небольшого пространства. Тогда вы уже прибегаете к монтажу змейкой.

Есть так же способ укладки теплого пола «двойная змейка». Этот вариант по распределению тепла близок способу «спираль». Его так же можно применять в практике

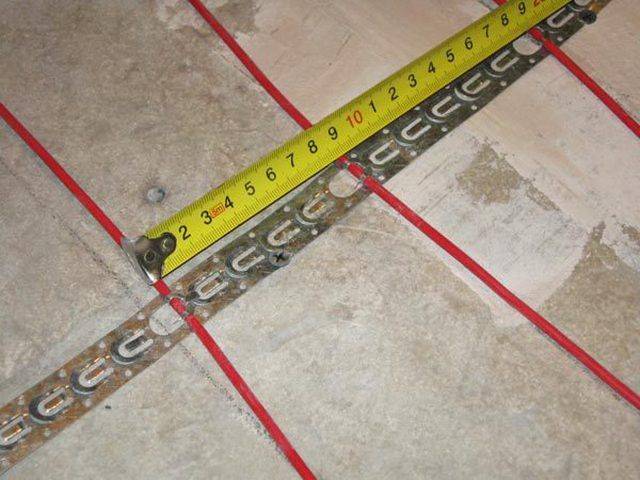

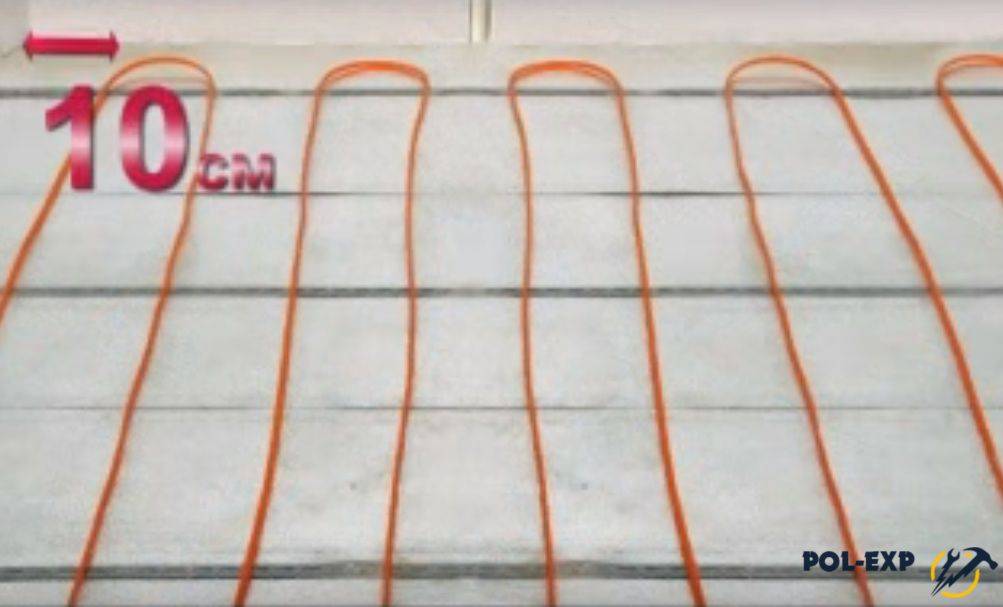

Шаг укладки трубы теплого пола

Расстояние между трубами теплого пола может быть в целом любым, при условии, что оно грамотно просчитано в проекте. У нас бывают местами шаги и по 25-30 см и с таким шагом помещение отлично прогревается.

Но если у вас проекта отопления нет (что чаще всего и происходит), то укладывать трубу теплого пола нужно с шагом 15 см в основных зонах дома, а в краевых (около наружных стен) нужно усиливать шагом 10 см. В подавляющем большинстве сценариев данного шага хватит за глаза

Длина контура теплого пола

Длина трубы теплого пола может быть опять же любой, если эта длина рассчитана в проекте. В ином случае придерживайтесь размера контура в 80-90 метров. Если длина будет превышена, то ничего страшного. Но лучше все же не превышать. Так же старайтесь рассчитать контуры теплого пола так, чтобы они были схожи по длине. Тогда и балансировать их не придется.

Диаметр трубы теплого пола

Вы удивитесь, но вы можете использовать так же и любой диаметр трубы, но 16 мм вам уже хватит за глаза. При всем при этом с небольшой трубой довольно просто работать. К другим диаметрам смысла прибегать не видим.

Система водяной теплый пол

Отличительной чертой теплых полов является то, что в них нет внешних обогревательных конструкций, а сама система аккумулирует и излучает полученное тепло.

При правильном распределении тепла по поверхности настила можно сэкономить на расходе теплоносителя от 30% и больше.

Система обогрева напольного покрытия может быть представлена одной из разновидностей: водяная, электрическая, пленочная, стержневая или электроводяная. Последняя считается новшеством, однако за счет обширного ряда преимуществ, уже успела завоевать немало поклонников

Для рационального использования системы обогрева полов рассмотрим дополнительные способы, помогающие экономить:

  1. Длина жидкостного контура не превышает 70 м. При выборе оптимального шага для укладки труб, транспортировка теплоносителя производится практически без потерь.
  2.  Микширование горячего и холодного потоков. Применение воды из обратки дает возможность меньше тратить энергию котла.
  3. Составление детальной схемы размещения контура с точным расчетом шага. Предварительное распределение позиций мебели позволит сэкономить на расходных материалах, а соответственно, и на самом контуре.
  4.  При максимальном нагреве системы сбавить температуру на 20 °C. Такое действие поможет экономить 13% теплоносителя.

Для того чтобы получить наилучший результат, необходимо четко придерживаться технологии монтажа. Механизм обогрева такой системы состоит из нескольких слоев, каждому из них определена своя функция.

Обустройство системы обогрева с помощью теплых полов производится поэтапно. Работа над каждым из них займет определенное время, например, после заливки нельзя от недели до месяца и более выполнять последующие действия

Качественный обогрев помещения при помощи укладки жидкостного теплого пола организуется в несколько этапов:

  1. Гидроизоляция. Этот слой исключает появление продуктов, образующихся в результате конденсации. Для подложки может быть применена даже полиэтиленовая пленка.
  2. Термоизоляция. Основная задача – устранить утечку тепла в нижнюю часть. В большинстве случаев применяется утеплитель листового вида. Толщина должна подбираться исходя из условий помещения – есть ли в доме подвал или цокольный этаж. Чем холоднее климатические условия, тем толще теплоизоляция.
  3. Фольга или теплоотражающий элемент. Фольгированная пленка, способствующая максимальному перенаправлению потока тепла наверх. Укладка этого материала позволяет экономить до 5% на расходе теплоносителя.
  4. Монтаж труб. Основное устройство всего механизма. По трубам происходит движение нагретой жидкости. Если при укладке теплого пола выбрать правильный шаг между витками труб – это даст возможность эффективного отопления с наименьшими затратами теплоресурсов.
  5. Стяжка. При условии, что все предшествующие слои были уложены на ровную поверхность, толщина стяжки будет минимальной — 3,5 см. Часто используется заливка из обычной цементно-песчаной смеси, толщиной в 50 мм. Проводимость тепла такого материала составляет 0,4 Вт/(м*К).
  6. Напольное покрытие. Жидкостный пол позволяет укладку любого материала. Тем не менее наилучшими характеристиками, а именно теплопроводностью и максимальной отдачей, обладает керамическая плитка.

Технология монтажа предполагает изначальное обустройство коллекторного узла. Только после этого можно приступать к укладке отдельных слоев системы.

Покрытия для системы теплого пола

Покрытие над нагревательным элементом становится своего рода плитой, которая выполняет три функции:

  1. Не дает кабелю перегреться, отводя от него тепло.
  2. Часть полученной температуры отдает воздуху в помещении, который, нагреваясь, поднимается к потолку, но за 2-3 метра подъема успевает остынуть до комфортной для головы человека температуры.
  3. Передает тепло стопам владельцев, для комфортного нахождения в помещении.

Популярным покрытием для теплого пола является ламинат

Выбирая который, обращают внимание на наличие маркировки о его термогибкости. Он более пористый, имеет иной состав пропиток, поэтому не трескается из-за постоянных изменений температуры

Внимание! Под влиянием температуры ламинат, не предназначенный для укладки на нагревательные элементы, начинает выделять формальдегид, что ведет к негативным последствиям для здоровья человека.

Если ламинат укладывают на ИК-пленку, то водяной и электрический пол, как правило, покрывают плиткой. Она не токсична, хорошо передает тепло в помещение, стоит относительно дешево, но для работы с ней нужна сноровка.

Не следует забывать, что теплый пол — это средство повышения комфорта в доме, а не замена отоплению. Но на маленьких площадях он вполне может стать достойной сменой для батареи или конвектора.

Характеристики теплого пола

Прежде чем заниматься обустройством такого отопления, не лишним будет ознакомиться с сильными и слабыми сторонами такого пола.

Что касается преимуществ, то тут можно выделить следующие:

  • так как трубы идут по всему периметру комнаты, то объем воздуха равномерно прогревается в любой точке помещения. К тому же воздух, расположенный вблизи поверхности пола, всегда будет иметь теплую температуру, а чем выше к потолку, тем прохладней. На самом деле, для здоровья и комфортных ощущений человека такой вариант наиболее приемлем.
  • с точки зрения экономии, такая система очень выгодна. Тепловой поток в водяном поле имеет мощность от 40 до 150 Вт/м2.

Трубы тёплого пола

Что касается недостатков, то тут выделяют тот момент, что способ не возможен на центральное отопление, то есть не все квартиры можно сделать таким методом теплыми. В обратном случае это влечет за собой увеличение гидравлического сопротивления всей системы. К тому же, в современных водопроводах вода далеко не лучшего качества, которая просто пагубно влияет на такую установку.

Но это абсолютно не касается частного сектора, поэтому оборудование теплого пола для своего дома является лучшим вариантом решения проблемы отопления.
