Теплый пол электрический: разновидности кабельного электрического пола, их недостатки и преимущества
Тёплые электрические полы идеально подходят для создания комплексных отопительных систем. Они укладываются в основном под стяжку минимальной толщины.
Кабель бывает резистивный или саморегулирующийся. Причём резистивный может состоять их одной или двух жил, в то время как саморегулирующийся только из двух.
Одножильный провод резистивного типа имеет следующие плюсы:
- доступная стоимость;
- высокая максимальная температура нагрева;
- потребление электроэнергии значительно ниже, чем у двухжильного.
Недостатком резистивных систем является возможный перегрев напольного покрытия и его повреждение. Также данный тип кабелей запрещено укладывать под мебелью. Минусом является и необходимость протяжки кабеля змейкой и присоединения обоих концов к термостату, что не всегда представляется возможным.
Схема укладки и подключения одножильного провода. Показаны все слои, которые требуется смонтировать под отделку полов плиткой.
Двухжильный провод достаточно подключать одним концом к термостату, что существенно упрощает монтажные работы. Особенно такая возможность востребована внутри помещений большой площади. Стоит отметить, что 2-х жильный провод не создаёт значительных магнитных помех как, например, одножильный. Остальные недостатки идентичны.
Саморегулирующий кабель имеет две жилы, расположенные на поверхности, из особого полимера. В отличие от предыдущих типов систем, способен самостоятельно изменять уровень нагрева (зависит от температуры среды).
Конструкция надёжно защищена от повреждений, выполнена таким образом, что перегрев невозможен. Допускается установка под мебелью. При монтаже разрешается создавать несколько контуров любой площади.
Основными недостатками саморегулирующего кабеля являются:
- высокая стоимость материалов;
- в системе используются специальные системы пуска и контроля работы;
- прогрев до заданной температуры происходит намного дольше, чем при использовании других систем тёплых полов.
Также выпускается еще один вид электрических тёплых полов в виде матов. Их применяют для укладки под плитку, поскольку их можно монтировать в стяжку толщиной в 10 мм. За счёт фиксации кабеля определённым образом к сетке, монтажнику не требуется продумывать способ укладки, так как провод проложен на безопасном расстоянии. Если использовать двухжильный, то даже в случае повреждений одной из жил, нагрев всё равно будет. Недостаток — стоимость на 20% выше, чем на однокабельный резистивный пол.
Маты для электрических тёплых полов позволяют быстро монтировать системы отопления. Нагревательный кабель распределён равномерно по сетке на безопасном расстоянии с учётом мощности нагрева.
ИК полы из плёнки: конструкция, достоинства и недостатки
Механизм действия ИК термоплёнки можно рассмотреть на примере устройства карбоновых полос, сгруппированных в секции.
Карбоновая паста запаяна в полиэстерную или полипропиленовую плёнку. По токопроводящим медным и серебряным шинам, расположенным по краям плёнки, к карбону подходит электричество. В момент прохождения тока по карбоновой полосе происходит выделение тепла.
Секции можно кроить по разделительным полосам. Обычно ширина рулонов от 0,5 до 1 метра. Плёнка выпускается разной толщины. Минимальная — 0,2 мм., максимальная — 2 мм.
Характеристики пленочного теплого пола позволяют совмещать его практически со всеми напольными покрытиями. Достаточно раскатать для изоляции полиэтиленовую плёнку, и можно сверху стелить паркет, ламинат, или класть плитку с использованием клея для тёплых полов.
Идеально подходят ИК полы для деревянных покрытий. Древесина прогревается равномерно, значит, не деформируется и не трескается.
Если нужно сверху раскатать ковролин, то строительный «сэндвич» будет выглядеть следующим образом: ИК плёнка, полиэтиленовая плёнка, фанера, или любой другой жёсткий листовой материал, ковролин.

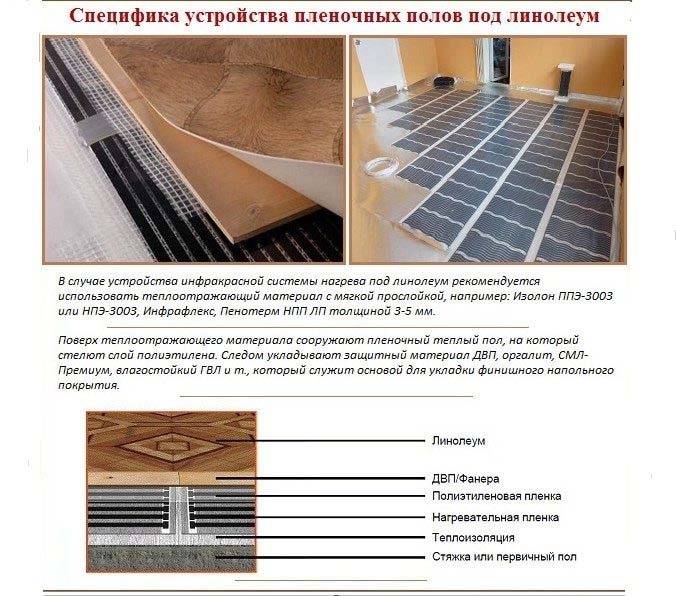

Что касается линолеума, конструкция будет выглядеть так же, однако нужно учитывать рекомендации производителя. Далеко не весь линолеум подходит для тёплых полов, так как высока опасность его деформации.
Укладка теплоизолятора
Экструзионный пенополистирол и сшитый пенополиэтилен, только эти два материала можно применять для устройства теплоизоляции в системе водяных тёплых полов.
Перед укладкой листов теплоизолятора, по периметру комнаты приклеивают демпферную ленту толщиной 10-12 мм. Она служит не только для компенсации теплового расширения стяжки, но и для предотвращения ухода тепла в стены. По высоте, она должна выступать за границы верхнего слоя стяжки.
Листы теплоизолятора раскладывают вразбежку и обязательно на слой гидроизоляции. Для гидроизоляции лучше всего использовать полиэтиленовую плёнку толщиной 0,2 мм.
Если вы решились сделать толщину теплоизоляции 10 см, то будет лучше, если уложить два слоя плит толщиной 5 см. Обязательно с разбежкой между слоями.

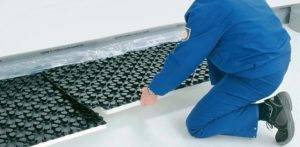

Есть вариант использовать в качестве теплоизолятора специальные плиты, предназначенные для организации водяных тёплых полов. Их отличие в бобышках на одной из поверхностей. Между этими бобышками укладывают трубу. Но их стоимость неоправданно высокая. Кроме того, в таких плитах будут держаться далеко не все трубы. Например, полипропиленовые и полиэтиленовые трубы слишком упругие, для них потребуется дополнительная фиксация.
Крепление труб к теплоизолятору не осуществляется. Крепёж должен пройти сквозь слой пенополимера, и зафиксироваться в стяжке. Это очень трудоёмкий процесс, учитывая объём работы.
Оптимальным вариантом будет фиксация труб на сетке. При этом сетка будет служить именно для крепежа труб, а не для армирования стяжки.
Есть специальные сетки из двуосно ориентированного полипропилена, а можно применять простую кладочную сетку.
Два типа пола с подогревом
Подогрев пола – идея далеко не новая. Еще в Древнем Риме жители города обустраивали такую систему под основаниями бань, делая под ними полости, куда подавался теплый воздух. Таким образом, передвигаться по полу было комфортно – ноги не мерзли.
Теплый пол
В современном мире система обогрева, конечно, значительно усовершенствована. Теплые полы можно создавать с использованием воды или электричества. Притом позволить такое оборудование сейчас себе может практически любой желающий – для этого не надо быть богатым человеком, так как конкуренция и спрос сделали свое дело – купить и обустроить в своем доме любую систему подогрева полов можно за небольшие деньги.
Какой теплый пол лучше
Сейчас существует два типа систем, которые отличаются видом теплоносителя. Одни работают благодаря наличию труб с горячей водой, другие – за счет электричества. И каждая из них имеет свои достоинства и недостатки, обладает характерными особенностями строения. Ознакомимся с ними поближе и узнаем, какая система лучше и предпочтительнее в той или иной ситуации.
Распределение тепла: особенности
Так как площадь помещений в доме различается, контуры также имеют разную длину, поэтому необходимо обеспечить одинаковое гидравлическое давление на всех участках системы. При этом следует учитывать, что насос является постоянной величиной.
Распределение тепла от разных источников
Подача одинакового объема воды в контуры каждой длины приводит к тому, что в более длинном теплоноситель быстрее остывает и на выходе его температура будет отличаться от теплоносителя более короткого профиля. В результате поверхность пола будет прогреваться неравномерно – где-то будет наблюдаться перегрев, а где-то наоборот, покрытие окажется холодным.
Преимущество использования теплого пола
Из-за большого гидравлического сопротивления в контур большой длины теплоноситель может вообще не поступать, так как он будет двигаться в более короткие контуры с меньшим сопротивлением. Чтобы этого не происходило, систему оснащают распределительным коллектором, который позволяет соблюсти баланс подачи и равномерного нагрева теплоносителя в каждой петле.
Разновидности водяного теплого пола
Основные комплектующие для теплого пола, использующего в качестве теплоносителя воду – это трубы. Для их изготовления используется:
- металлопластик (характеризуется высоким уровнем теплопередачи);
- полиэтилен большой степени плотности.
Это – антикоррозийные материалы, которые также весьма устойчивы к истиранию. Кроме того, на внутренних стенках труб не накапливаются различные отложения, что сохраняет диаметр сечения неизменным в течение всего периода эксплуатации. А кислотонепроницаемость данных материалов позволяет сохранять работоспособность котла и остального отопительного оборудования.
При первом варианте трубы укладывают на подготовленную поверхность и заливают бетоном. В качестве напольного покрытия в данном случае используют материалы, хорошо проводящие тепло (плитку, керамогранит). В том случае, когда обустроить бетонный пол нет возможности, систему монтируют при помощи алюминиевых пластин. Сверху трубы изолируют водопоглощающей прокладкой и прямо на нее стелют финишное покрытие (паркет, ламинат или линолеум). Существуют также такие конструкции теплого пола, когда в качестве основы используется старое деревянное основание.
Какой бы вариант обогрева полов вы не выбрали, насладиться в полной мере его преимуществами можно только в том случае, если монтаж был проведен квалифицированно. Неграмотное обустройство способно свести на нет все преимущества самого высокотехнологичного оборудования.
Укладка и система управления
При укладке теплого пола для экономии материалов и последующей экономии на счетах за электроэнергию помещение делят на зоны, в которых будет установлена мебель (кухонный гарнитур, шкаф-купе, диван и т.д.), и открытые зоны без мебели. Соответственно, под мебелью теплые полы не укладывают: ходить в этих местах никто не будет, поэтому нагревать кухонный гарнитур или шкаф нет никакого смысла, это даже вредно для мебели. Желательно сфотографировать или хотя бы схематично зарисовать схему укладки до того, как на теплый пол будет установлено напольное покрытие — в случае поломки системы это значительно облегчит диагностику и ремонт.
Для эффективного управления системой теплого пола в каждом помещении устанавливают отдельный электронный программируемый терморегулятор. Это устройство позволяет задать желаемую температуру в помещении, и система автоматически будет включаться, когда температура опустится ниже заданного уровня. Кроме того, можно задать необходимый график нагрева. Например, зачем греть полы ночью, когда по ним никто не ходит? Если днем все на работе, расходовать электроэнергию на нагрев полов тоже нет никакого смысла. Можно запрограммировать систему таким образом, чтобы она включалась и выключалась в нужное время в разные дни недели.
Иногда для экономии устанавливают один терморегулятор сразу на все помещения. Однако это неэффективно, потому что система не сможет правильно измерить температуру в нескольких помещениях с разными теплопотерями, из-за чего теплый пол будет работать неправильно: где-то постоянно будет недостаточно тепло, а где-то — слишком жарко. Кроме того, в разных помещениях комфортно при разной температуре: например, в ванной приятнее установить более теплую температуру, чем в спальне и гостиной. Для деревянных напольных покрытий необходимо задавать температуру не выше 28°С, чтобы они не рассыхались и не деформировались.
Какой лучше. Сравнение
Выделим параметры, по которым будем производить сравнение:
По долговечности: У водяных срок эксплуатации, заявленный производителем, составляет пятьдесят лет, а у электрического типа до 15.
По надежности: Показатель надежности дает понять на сколько процентов материал износился. Надежность в случае водяных полов будет равна девяносто девяти процентам, электрический – сорок процентов, пленочный – около семидесяти процентов.
По сложности устройства: По этому параметру мы можем понять насколько сложно подключить самостоятельно и ввести в эксплуатацию того или иного вида пола. Укладка подложки и закрепление на ней труб, кабеля или пленки, в принципе не сложная работа, однако подключение системы может вызвать затруднение у не специалиста этой области. Для подключения водяного пола он должен быть смонтирован и залит в стяжку. А электрический может быть залит или уложен под керамическую плитку, чем также увеличивается сложность монтажных работ. Пожалуй, только пленочный вид монтируется проще всего, ведь его укладывают под чистовое покрытие.
Ремонтопригодность: В этой категории электрический вид во многом уступает водяному. В случае, если электрический перестает работать, то придется демонтировать все покрытие и производить полную замену кабеля.
Водяной может быть выведен из строя лишь механическим нарушением, например, случайное просверливание во время ремонтных работ. В таком случае, зная место протечки, можно произвести частичный демонтаж участка. Пленочный находится на самой высокой ступени по ремонтопригодности, ведь для его замены потребуется лишь поднять плинтус и чистовое покрытие.
Экономичность: По экономичности выигрывает водяной, далее следует пленочный и кабельный.
По совместимости с влажными помещениями: У водяного и электрического пола нет ограничений в этом плане, а вот пленочный запрещено использовать во влажности, потому, что его контакты не имеют достаточную стопроцентную влагозащищенность и может произойти поражение электротоком.
По времени нагревания и остывания: Самым длительным данный процесс считается у водяных полов. Ведь в этом случае предстоит прогревание достаточно толстой бетонной стяжки. Зато после прогревание, тепло на долго сохраняется. Электрический стоит на втором месте. Быстрее всего нагревается пленочный пол, но он и быстро остывает.
По уровню шума: Электрический и инфракрасный работают бесшумно, а водяной может издавать шумы, если в системе появляется воздух.
По применению: Электрический и пленочный пол может быть использован практически везде, а вот водяной нельзя использовать в многоквартирных домах. При сравнении какой теплый пол лучше нужно учитывать такой момент, как себестоимость отопительной системы и расходы по эксплуатированию. И здесь устройство греющего кабеля будет по себестоимости обходиться дороже, т.к. для его монтирования понадобится установка регулирующего устройства и термодатчика. Если сравнивать с водяным полом, то по этому критерию водяные будут выигрывать, особенно если для прогревания используется газовый котел.
По безопасности неоспоримое преимущество принадлежит водяным, они абсолютно безопасны. Даже не смотря на высокую степень защиты кабельных устройств.
Снижение расхода электроэнергии
Теплоотражающий слой позволяет максимизировать эффективность ИК-пленки, сохраняя и напрявляя тепло в нужном направлении.
У нас с вами получилось подсчитать вполне реальные цифры по расходованию электричества на работу пленочных теплых полов. Затраты не такие уж и страшные, но для того чтобы добиться соответствия, придется немного поработать. Для начала необходимо правильно уложить ИК-пленку, разместив под ней теплоотражающий слой. Благодаря этому генерируемое ею тепло не будет уходить в бетонную стяжку или в другие подпольные конструкции.
Также необходимо снизить тепловые потери, с этим придется несколько сложнее. Для начала следует поработать над стенками жилища, так как здесь потери могут составлять до 15-20%. Этот показатель снижается за счет укладки теплоизоляции и дополнительного слоя кирпича. Лучше всего, если все это будет учтено еще на этапе постройки домовладения, иначе вам светят дополнительные затраты.
Снизить расход электроэнергии пленочного теплого пола поможет изоляция потолка, откуда могут теряться еще 10-15% тепловой энергии. Потолочные конструкции следует утеплить с помощью базальтовой ваты или любого другого подобного утеплителя, причем в два слоя. Такая изоляция поможет снизить энергозатраты и предотвратить утечку тепла за пределы домовладения.
Для уменьшения тепловых потерь и соответствующего понижения расхода электроэнергии на работу пленочного пола следует поработать и над другими элементами:
- Двери – нужно или установить в доме нормальные входные двери или терпеть затраты на электрическое отопление;
- Полы – еще одно место, через которое может утекать тепловая энергия. Данная утечка предотвращается с помощью дополнительной бетонной стяжки, а также с помощью серьезных теплоизолирующих материалов. В деревянных постройках используется только теплоизоляция, поверх которой укладываются доски чернового пола – далее расстилается пленка, поверх нее размещается финишное покрытие;
- Большая площадь оконных проемов и лишние окна – все это способствует увеличению расхода электроэнергии на работу пленочных теплых полов. Лишние окошки следует заложить, а слишком уж широкие проемы сделать более узкими – минимальное соотношение между площадью окон и площадью полов является причиной потерь.
Выбор
Электрический теплый пол бывает нескольких видов:
- Плёночный инфракрасный – о нём есть отдельная статья. Самый тонкий вариант, но он сделан для «сухого» монтажа под ламинат и линолеум, под плитку его лучше не использовать;
- Кабельный – отдельный провод, который укладывается с выбранным вами шагом, за счёт чего можно добиться более сильного нагрева. Чтобы он более-менее нормально грел, нужно покупать мощность не менее 15 Вт на погонный метр, и укладывать его с шагом не более 10 см. По технологии его монтаж делается в стяжку толщиной 4-5 см. Примерное энергопотребление получается 150-200 Вт на квадратный метр.
- Маты – уже готовый кабель, закрепленный на сетке. В продаже чаще всего можно найти их мощностью 120 и 160 Вт/м2. Есть совсем слабенькие варианты (100 Вт/м2), а есть и более мощные 180/м2 (Thermo).
- Стержневый – еще один вид инфракрасного обогрева, который оптимально подходит для монтажа в плиточный клей.
Сравнение электрического теплого пола
На практике, все что меньше 150 Вт/м2 – практически не греет. Мощность 150-165 Вт позволяет нагреть температуру до комфортной, но на это уходит время. Маты с мощностью 180 Вт/м2 позволяют быстрее нагревать поверхность пола и монтировать их не в плиточный клей, а в верхний слой стяжки.
Нагрев поверхности занимает полчаса и более, а после выключения она остывает за пару минут. Если заглянуть в тех. паспорт к некоторым производителям, то можно вообще увидеть нагрев до заданной температуры до 24 часов.
На деле же, подогревом люди пользуются редко. Обычно его включают в двух случаях: похвастаться, когда приходят гости и в межсезонье, когда отопление отключено.
Расход энергии
Электрический теплый пол выгоден только на малых площадях
Чтобы посчитать расход электричества, нужно узнать суммарную мощность мата на всей площади, умножить её на процент активной суточной работы системы и потом вычислить месячный расход, умножив на 24 (часа) и 30 (дней).
Пример:
- У вас есть ванная комната площадью 4 квадратных метра. Из них только на двух метрах лежит электрический кабель мощностью 180 Вт/м2.
- Итого суммарная мощность системы будет 360 Вт/м2.
- В режиме «автомат» теплый пол будет работать 60% суточного времени. Умножаем 360 на 0,6 и получаем 216 Вт/ч.
- Энергопотребление в сутки: 216*24 = 5,184 кВт.
- Энергопотребление в месяц: 5,184*30 = 155,5 кВт.
- Если посчитать расходы по текущей стоимости 1 кВт в 4,68 рубля (в Москве), то в месяц на подогрев ванной будет уходить 728 рублей.
Схема укладки и основные типы кабелей ТП
Существует два основных типа кабелей для теплого пола:
- Одножильный — контакты холодных проводов, по которым осуществляется подвод электроснабжения, находятся с двух сторон нагревательной секции. В активном состоянии подобные проводники дополнительно индуцируют незначительные магнитные поля. Одножильные нагревательные кабеля отличаются следующими эксплуатационными характеристиками:
- нагревательный элемент имеет изоляцию из фторопласта или сшитого полиэтилена;
- жила заземления сделана из луженой меди;
- кабеля электрического теплого пола находятся внутри экранирующей оболочки, сплошной или сетчатой;
- общая внешняя изоляция изготавливается из поливинилхлорида, который лучше противостоит ультрафиолетовому излучению – может использоваться на открытом воздух, например, в противообледенительных системах;
- соединительные контактные муфты находятся на обоих концах кабеля.

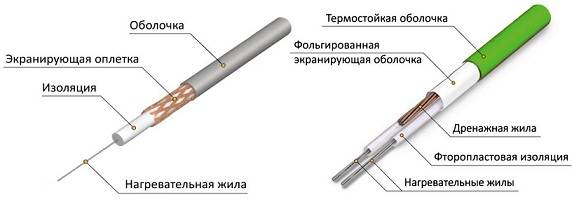

Структура одно и двухжильного нагревательного кабеля
- Двухжильный нагревательный кабель. В нем под общей наружной изоляцией находятся два изолированных друг от друга проводника: первый – резистивный, нагревательный, второй – «холодный» возвратный. Контакты для подключения выходят с одной стороны рабочей секции.
Примерная схема укладки одножильного нагревательного кабеля на кухне
Примерная схема укладки двухжильного нагревательного кабеля в жилой комнате
Какой подогрев пола выбрать, пленку или кабель?
Сравнение энергоэффективности теплого инфракрасного и кабельного пола доказало несомненные преимущества последнего варианта. Греющий провод целесообразнее использовать в качестве основного источника отопления. Расходы на электроэнергию ниже, чем у ИК аналога. Пленку укладывать проще, к тому же инфракрасные лучи благоприятно воздействуют на здоровье. Но использование ИК систем целесообразно исключительно в качестве дополнительного источника нагрева.
Рассмотрев все преимущества и недостатки, можно сделать вывод в пользу электрического пола. Греющий провод дешевле в эксплуатации, экономично расходует электроэнергию. При соблюдении правил монтажа, электрические системы отопления гарантированно проработают 15-20 лет.
Какой электрический пол лучше выбрать под плитку?
Электрический теплый пол в магазинах предлагается в четырех вариациях:
- кабели;
- маты;
- пленки;
- стержни.
Каждый из этих вариантов имеет свои положительные стороны и нюансы монтажа. К выбору наиболее подходящей для конкретного помещения и укладываемого напольного покрытия модификации следует подходить с умом и без спешки.
Варианты электрических полов
Кабельные
Теплые полы из нагревающих кабелей предназначены для укладки под керамическую плитку и керамогранит. Монтируются они в бетонную стяжку толщиной 4–5 см. Без бетона их не укладывают. Если перекрытия в доме старые и дополнительные перегрузки им противопоказаны, то от кабельной системы лучше отказаться.
Состоит нагревательный кабель подобного теплого пола под плитку из одной или двух греющих жил, которые упакованы в несколько слоев теплостойкого пластика. Плюс для прочности такой шнур внутри обычно имеет оплетку из медной проволоки. При этом пластиковая оболочка и электрожилы рассчитаны на нагрев до 70 0С.
Греющий кабель бывает:
- резистивным;
- саморегулирующимся.
Первый дешевле, но менее эффективен. Он на всем своем протяжении греется одинаково. А у варианта с саморегулированием теплоотдача конкретного участка зависит от окружающей температуры. Если в каком-то месте тепла достаточно, то жилы в такой точке греться сами по себе начинают меньше. Это исключает появление на полу плиток с местным перегревом и уменьшает общий расход электроэнергии.
Нагревательные маты и кабельный пол
Маты
Маты обойдутся в полтора–два раза дороже кабеля при расчете за квадратный метр обогреваемой поверхности. Однако такой тип электрического теплого пола наиболее оптимален для кафеля, более правильного и лучшего для плитки варианта найти сложно.
Термомат – это армирующая стеклосетка, на которой нагревательный кабель уже закреплен змейкой с идеальным шагом. Такую систему обогрева достаточно раскатать на подготовленном черновом основании и просто подключить к электропитанию. Кафель далее сверху клеится обычным способом без стяжки.
Как уложить плитку на нагревательные маты
Пленочный теплый пол
Если в двух первых вариантах в качестве нагревательного элемента выступает кабель с металлическими жилами, то пленки устроены совершенно иначе. В пленочном теплом полу нагреваются углеродосодержащие материалы, генерирующие при подаче электрического тока инфракрасное излучение. Между собой эти термоэлементы соединяются медной шиной, а сверху и снизу закрываются оболочкой из полиэтилентерефталата.
Толщина термопленки для пола – всего 3–4 мм. А электроэнергии она при идентичной теплоотдаче потребляет на 20–25% меньше, нежели кабельный аналог. Однако идеальным выбором для кафельного покрытия такие пленки назвать сложно. Им подходит не всякий клей для плитки. Есть составы, которые могут растворить пленочную оболочку.
Производители этот электрический теплый пол рекомендуют под кафель монтировать только с укладкой между ними влаго- и огнестойкого СМЛ. А это дополнительные траты. Плюс сама термопленка стоит дорого. В итоге получается достаточно внушительная сумма за квадратный метр.
Пленочный и стержневой
Стержневой
Стержневой теплый пол обогревает также за счет инфракрасного излучения. В качестве нагревательных элементов в нем выступают карбоновые стержни-трубки, соединенные с двух сторон токопроводящимишинами. Монтируется такая система под керамическую плитку в тонкую стяжку 2–3 см либо в сантиметровый слой плиточного клея.
Главное достоинство стержневого термопола – в разы меньшее потребление электроэнергии по сравнению с кабелем. Однако счастливчики, купившие этот вариант, в отзывах указывают на его излишнюю дороговизну и постепенный выход стержней из строя. В результате платишь немалые деньги, а через несколько месяцев на полу начинают появляться холодные участки.
Инструкция укладки и подключения систем теплого пола
Кабельный пол
Электрический кабельный пол обычно устаивают в городских квартирах и загородных домах, как часть комбинированной системы отопления. Он хорош там, где планируется минимальная стяжка, или плитка с клеем (поэтому его так часто устраивают на кухне или в санузлах).
Этот теплый пол в доме не годится для основного отопления, но он хорош, например, для отопления в межсезонье.
SubnusУчастник FORUMHOUSE
Кабель в пол – это не отопление, а догрев со всеми вытекающими.
В электрическом полу может использоваться резистивный или саморегулирующийся кабель. Резистивный может быть одножильным или двужильным (от этого зависит способ укладки теплого пола, двужильные гораздо удобнее), саморегулирующийся – только двужильным.
Разновидность | Преимущества | Недостатки |
Одножильный резистивный кабель. Ненагреваемый конец подключают к регулятору температуры, «змейкой» под полом размещают основной кабель, протягивают второй ненагреваемый конец в начальное соединение и тоже подключают к терморегулятору. | Максимальная температура подогрева в несколько раз выше, чем у двухжильного.Потребляет мало электричества.Стоит недорого. | У резистивного кабеля равномерная теплоотдача на всех участках, возможен перегрев напольного покрытия под мебелью и выход системы из строя. Лучше, чтобы греющего кабеля под крупной мебелью не было – это придется предусмотреть при проектировании. |
Двужильный резистивный кабель. Его достаточно подсоединить к терморегулятору одним концом. Это удобно для большой площади и сложной планировке дома. | Легко монтировать, можно проложить теплоканал высокой сложности. Напряжение, которое проходит через провод, не влияет на электромагнитные импульсы. | |
Саморегулирующий кабель (две токопроводящие жилы контактируют с матрицей, выполненной из специального полимерного материала). | В зависимости от температуры в помещении самостоятельно изменяет силу нагревания. Хорошо защищен от механического воздействия. Не может перегреться из-за особенностей конструкции. Долго служит, практически никогда не нуждается в ремонте. Совместим с любым покрытием и под любой мебелью. Можно выполнять контуры разной площади (и менее 1 кв.м). Легкий монтаж теплого пола. | Дорогой. Нужны специальные пускорегулирующие элементы. Обеспечивает комфортную температуру только на поверхности пола, не способен быстро прогреть комнату. |
При устройстве пола из резистивного кабеля важно:
просчитать длину кабеля
обратить внимание на материал (латунь, нихром или медь). У них разные свойства и показатели электрического сопротивления
строго соблюдать допустимую дистанцию между греющими элементами, указанную производителем (обычно не более 12 см)
правильно выполнить расчеты – невозможно убрать или добавить часть провода на стадии монтирования. При подсчетах обычно ориентируются на следующие данные (на квадратный метр помещения):
При подсчетах обычно ориентируются на следующие данные (на квадратный метр помещения):
- Спальня – 100-150 Вт/кв.м;
- Кухня, прихожая, коридор — 150 Вт/кв.м;
- Санузел — 150 Вт/кв.м
- Балкон -200 Вт/кв.м
Это интересно: Теплоноситель для систем отопления: параметры воды/антифриза
Разновидности системы. Устройство и принцип действия
Сегодня на рынке отопительного оборудования в сегменте напольное отопление, представлены две модели:
- продукция корейской компании Daewoo Enertec, теплые водяные электрические полы XL Pipe (X-L Pipe);
- изделие корейской компании Caleo, капиллярный теплый электрический пол UNIMAT AQUA.
Последний вариант имеет отечественные аналоги, которые выпускаются по лицензии на российских предприятиях.
И первая отопительная система, и вторая имеют некоторые различия в конструкции и в принципе действия нагревательных элементов, хотя все остальное, и монтаж и принцип действия абсолютно одинаковые.
Теплые электро водяные полы XL Pipe
Рассмотрим в чем же особенность конструкции отопительной системы, с использованием электричества. Для первого знакомства возьмем отопительную систему, электро водяные теплые полы XL Pipe (X-L Pipe). Новинка в данном случае – это сама структура нагревательного элемента. В основу полиэтиленовой трубы (стенки толщиной 20 мм), на всю длину уложен греющий кабель. Принципиально то, что это не простой кабель, а сплетенные никель — хромовые нити, заключенные в тефлоновую оболочку. Все остальное внутреннее пространство пластиковой трубы заполнено жидким теплоносителем, который находится в статическом состоянии. Труба представляет собой герметично запаянный единый контур.
Очевидно, что в данном случае вам не нужен ни насос, ни коллектор. На рисунке – схеме наглядно показаны внутреннее строение нагревательного контура, внешний вид пластиковой трубы и примерная схема укладки электро водяного пола марки XL Pipe.
Теплоносителем в данном случае выступает антифриз, поэтому система правильно должна называться — электро жидкостный теплый пол. Используя тепловую энергию от нагрева электрического элемента, теплоноситель равномерно нагревается по всей длине отопительного контура.
Принцип действия системы внутрипольного подогрева в данном случае основан на взаимодействии нагревательного элемента с датчиками контроля температуры. Термостат является для любой отопительной системы одним из основных приборов, поэтому в данном случае без него не обойтись.
Электро водяной теплый пол действует по следующему принципу:
- Первое – включение в работу. Питание обеспечивает нагрев электрического кабеля, который в свою очередь нагревает окружающий его теплоноситель.
- Второе — расширение нагретого теплоносителя. За счет того, что объем жидкости небольшой, а мощность кабеля большая, нагрев происходит интенсивно.
- Третье – увеличение объема нагретой жидкости, создавая тем самым повышенное давление внутри пластиковой трубы (пузырьковое кипение).
- Четвертое – быстрый выход теплого пола на рабочие режимы нагрева.
Здесь немного стоит сказать о затратах на работу электрического элемента, связанную с нагревом теплоносителя. Энергопотребление в данном случае составляет 14,4 -15Вт на кв. метр теплого пола, что существенно ниже, чем требуется при работе обычных электрических полов. За счет жидкостного теплоносителя, даже отключенный теплый пол остывает в два, в три раза медленнее, чем кабельная система подогрева.
Капиллярный теплый электрический пол
Монтаж такой системы отопления лучше осуществлять через подключение УЗО и оборудовав весь комплекс автоматом.
Эта система комбинированного обогрева пола рассчитана на отопление небольших по площади помещений. Допускается монтаж системы в комнатах площадь которых не превышает 20 м2.
Преимущества капиллярной системы обогрева следующие:
- широкий функционал нагревательного блока;
- наличие режима антизамерзания;
- автоматический контроль температуры нагрева теплоносителя в зависимости от температуры внутри помещения;
- регулировка мощности нагревательного прибора в диапазоне 0,1 – 2,4 КВт.
- наличие таймера.
Выводы
Каждый вид теплого пола хорош для своих задач. Если дом построен на УШП, то теплый пол может быть единственным способом обогрева, и очень эффективным. Для этого выбирают водяной теплый пол, а если дом не подключен к газу, и есть проблемы с твердым топливом – кабельный электрический. Пленочный пол выбирают для подогрева каких-то зон комфорта, лестниц, проходов.
На FORUMHOUSE вы найдете статью с рекомендациями по выбору теплого пола и подробнейшую статью о том, как устроен водяной теплый пол; любую информацию про электрический теплый пол и все тонкости самостоятельной укладки теплого пола. Исчерпывающая информация представлена в разделе FORUMHOUSE системы «Теплый пол».
Посмотрите видео, которое рассказывает о нюансах монтажа теплого пола.
