Запуск отопительной системы
Итак, вы проверили состояние котла и радиаторов, наполнили систему теплоносителем и приготовились к первому включению. Далее все зависит от того, на каком топливе работает устройство.
Твердотопливный котел
Запуск отопительной системы на дровах и угле производится следующим образом:
1. Убедитесь, что давление в системе составляет не менее 1 атм.
2. Откройте шибер, который блокирует доступ к дымовой трубе.
3. Положите растопочный материал на колосниковую решетку.
4. Загрузите топливо в камеру сгорания.
5. Подожгите растопочный материал. Подождите 10-15 минут, после чего закройте растопочную заслонку.
6. Когда температура в системе поднимется до нужной отметки, настройте терморегулятор таким образом, чтобы он поддерживал необходимый нагрев воздуха в помещении.
Схема запуска твердотопливного котла отопления
Газовый котел
Отопительное оборудование этого типа работает по другому принципу, поэтому схема его первого запуска выглядит следующим образом:
1. В первую очередь, убедитесь, что давление в системе достигло необходимо показателя. Для одних моделей это 2-2,5 атм, для других — 4 атм. Уточните эти данные в инструкции по эксплуатации.
2. Снимите лицевую крышку котла и найдите циркуляционный насос. Он представляет собой металлический цилиндр, в центре которого располагается широкий винт с прорезью под отвертку.
3. Подключите котел к сети и переведите рычаги электропитания в рабочее положение. Включится насос, и вы услышите специфический гул и бульканье — это циркулируют остатки воздуха в системе.
4. Возьмите отвертку и начните аккуратно откручивать крышку циркуляционного насоса. И открывшегося отверстия пойдет воздух — вам необходимо полностью выпустить его из системы.
5. Как только из насоса пойдет вода, закрутите крышку обратно.
6. Теперь система автоматически откроет электронный клапан подачи газа и включит электронный поджиг.
Схема запуска газового котла отопления
Первое время котел может издавать странные звуки — это вполне естественно. Остатки воздуха постепенно уйдут в расширительный бак , и система будет работать практически бесшумно.
Если у вас остались вопросы по первому запуску отопительного котла, обратитесь за помощью к сотрудникам компании « Теплодар ».
Как запустить газовый двухконтурный котел после аварийной остановки
Добрый день. Обращаюсь к вам с такой проблемой. У нас в доме стоит двухконтурный котел с коаксиальной системой. На время ремонта отопительной системы была слита вся вода. В этот момент жена решила помыть посуду и включила кран с горячей водою. Котел, естественно, среагировал, и в результате произошло аварийное отключение прибора. Сработал датчик аварии. Когда ремонт труб был закончен, и систему заполнили водой, котел не удалось запустить. Горела аварийная лампочка, а система отопления не запускалась. Пригласить специалистов не можем, так как ближайший сервис – за 100 км. Помогите запустить котел правильно. Марка котла – Viessmann.
Для того чтобы запустить систему отопления после аварийной остановки газового котла, нужно заполнить радиаторы и трубы водой. Перед этим посмотрите в техническом паспорте котла, какое у него минимальное и максимальное рабочее давление воды в системе, и заполните в границе этих цифр. Проверять уровень давления следует на датчике, который установлен на передней панели прибора (может быть снизу, сбоку, в зависимости от марки).
Далее проверьте подключение газа. Все ли соединительные шланги на месте, не перекрыт краник подачи газа.
Если все в порядке, нажимайте кнопку «сеть» на котле, чтобы запустить систему.
Оборудование при закрытой системе с принудительной циркуляцией
Когда отопительная система не сообщается с окружающим воздухом и работает под давлением, такие контуры бывают только закрытыми.
Для обвязки котла в таком случае требуется следующее оборудование:
- насос 100-200 ватт, который следует установить на подачу;
- расширительный бак мембранного типа, чтобы обеспечить теплоносителю дополнительный объём при расширении;
- предохранительный клапан для сброса теплоносителя, в случае превышения допустимого давления;
- автоматический воздухоотводчик, который поможет появившейся воздушной пробке самостоятельно покинуть систему, чтобы теплоноситель беспрепятственно циркулировал по контуру;
- манометр — для контроля давления.
Это обязательные элементы. Так же в схему могут включаться следующие опции:
- фильтр для газового агрегата;
- фильтр на входе в теплообменник для защиты от мусора;
- теплоаккумулятор, который выгодно ставить в паре с твердотопливными или электрическими котлами для экономии энергоресурсов.
Обвязка открытой самотечной системы в частном доме
Она состоит из единственного прибора – открытого расширительного бака, функции которого сводятся к следующему:
- Компенсация избытка нагревшейся воды.
- Предохранение от скачков давления в системе.
- Отведение воздуха и пара в случае закипания теплоносителя.
При подборе объема бака используются уже знакомые 10% от общего объема воды в системе, с небольшим запасом. Наиболее оптимальной точкой монтажа бачка выступает верхушка отопительного контура. Сразу за емкостью устанавливается разгонный коллектор: так называют вертикальную область разлива после котла. Чтобы воздушные скопления могли без проблем выходить в атмосферу, а вода текла самотеком, участку системы между баком и теплообменником сообщается небольшой уклон. Для удобства восполнения постоянно испаряющегося теплоносителя бак нередко оснащается подачей холодной воды.
Самостоятельный монтаж настенных газовых котлов отопления
Монтаж газового котла своими руками – делаем правильноОднако не все производители газового отопительного оборудования разрешают инсталляцию своих теплоагрегатов самостоятельно:
- компании Ariston, Viessmann, Bosch и ряд других обязывают покупателей выполнять монтаж настенного газового котла исключительно силами сотрудников сертифицированных центров;
- некоторые производители, такие как BAXI, Ferroli, Electrolux более лояльно относящиеся к данному вопросу, не запрещают производить неавторизованную установку настенных приборов. Но в любом случае для пуско-наладочных мероприятий при обустройстве отопительной конструкции нужны будут услуги от специалистов, имеющих допуск на подключение газового и электрического оборудования.
Как подключить газовый котел в частном доме по порядку?
Установить и правильно подключить прибор возможно собственными силами, но для этого требуется одобрение со стороны газовых служб. В ходе проведения работы потребуется вдумчивая деятельность и необходимость бумажной волокиты: согласовании ряда вопросов и получения документов.
Сначала составляется договор с поставщиком природного газа о его поставке в частное домовладение. Они же занимаются и проектом газификации здания и установки необходимого оборудования.
Перед монтажом сверяются все бумаги (сертификат, серийный номер изделия). Если всё в порядке, переходят к монтажу.
Место установки выбирается относительно типа прибора.
Напольный газовый котёл устанавливают на ровной поверхности из негорючих материалов. Используется, например, плитка или бетонная стяжка. А также иногда подкладывают лист оцинкованной стали с выступом с фронтальной стороны до 30 см. Доступ к конструкции должен быть неограничен с любой из сторон.
Важно! Необходимо чтобы котёл располагался в отдалении от электроприборов и источников огня, а также не вплотную к стене. Конструкция должна иметь равномерную нагрузку на все опоры
Конструкция должна иметь равномерную нагрузку на все опоры.
Настенный газовый котёл закрепляется с помощью кронштейнов (идут в комплекте). Высота установки — около 1 метра над полом. Сначала проводится крепление планок, далее на них монтируют агрегат.
Затем происходит подключение к дымоходу. Перед этим проверяется наличие тяги. Для препятствования утечки токсичных газов, соединения тщательно герметизируются.
Фото 3. Настенный газовый котел, установлен более чем на метр выше от пола, подключен к дымоходу.
25 см — предельная длина отрезка трубы, которая связывает котёл с дымоходом.
Следующий шаг — подключение к водопроводу. Первым делом необходимо установить фильтр для жёсткой очистки воды, что препятствует засорению теплообменника. С обеих сторон от него устанавливаются краны и/или вентили.
Для обеспечения оптимального давления в системе, врезку в водопровод осуществляют или до места, где труба разветвляется, или как можно ближе к её входу в здание. Обычно трубу для подачи воды присоединяют сверху агрегата, для возврата — снизу.
Все коммуникации, обязательно снабжаются запорным механизмом для возможности экстренно перекрыть подачу газа в случае опасности.
Материалы и инструменты
- Разводные ключи и дюбеля;
- строительный уровень для выбора места крепления кронштейнов, его длина не должна быть меньше 1 метра;
- перфоратор с набором свёрл разного диаметра для проделывания отверстий в стене, предназначенных для их закрепления;
- кронштейны — идут в комплекте, но лучше, чтобы было некоторое количество про запас;
- ножницы, чтобы при возможной резке труб не повредить их защитный слой, отвечающий за герметичность;
- калибратор для развальцевания труб;
- вентили, краны — для крепления запорных механизмов;
- листы оцинкованной стали и инструменты для их резки.
Поэтапное подсоединение отопительного контура
Есть несколько способов подсоединения контура к котлу, зависящих от модели и вспомогательного оборудования.
При подключении одноконтурного газового прибора к отопительной системе самый простой способ — использование отсекающих кранов и присоединение контура с их помощью непосредственно к котлу.
Циркуляция теплоносителя происходит в естественном режиме, и в системе устанавливается обычный расширительный бачок.
При подключении двухконтурных аппаратов работа усложняется, так как к котлу подводят двойной комплект труб. По одному течёт непосредственно теплоноситель, а по второму — циркулирует горячая вода. Подсоединение также устанавливается с помощью отсекающих кранов.
Если система закрытого типа, то должны быть установлены дополнительные приборы: циркуляционный насос, мембранный расширительный бачок и группа безопасности.
Подключение к системе отопления
Расположение узлов присоединения к системе отопления (с лицевой стороны):
- слева — подача горячего теплоносителя в контур;
- справа — магистраль обратки.
При подсоединении котла стоит тщательно проверить герметизацию и затягивание узлов, но не нужно чересчур усердствовать из-за риска повредить резьбу и столкновения с проблемой замены всех соединительных элементов.
Необходимо установить и фильтр грубой очистки на обратную магистраль, что продлит срок службы устройства за счёт остановки твёрдых частиц.

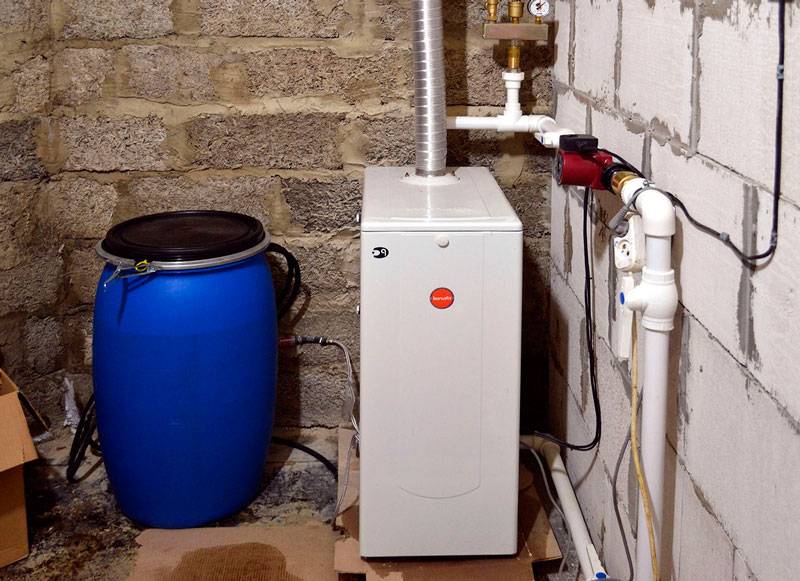

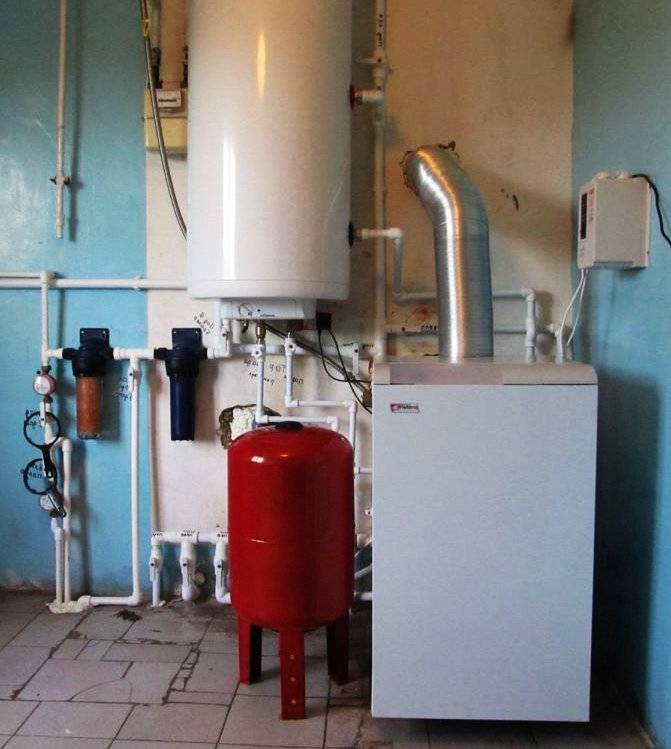

Требования к помещению для установки газового котла в частном доме
В соответствии с нормативами СНиП 42-01 и МДС 41.2-2000, помещение, в котором устанавливается газовый котел, должно соответствовать таким минимальным параметрам:
- площадь помещения – более 4 квадратных метров;
- высота потолка – не менее 2,5 м;
- объем помещения – не менее 15 м3 (при размещении на кухне существуют отличия, описанные ниже);
- наличие двери с шириной дверного проема не менее 800 мм, согласно пожарной безопасности дверь должна открываться наружу;
- наличие под дверью зазора не менее 20 мм;
- наличие естественного освещения (через окно) из расчета 0,03 м2 площади остекления на каждый 1 м3 объема помещения (например, для комнаты объемом 15 м3 площадь остекления – 0,03*15 = 0,45 м2);
- наличие в котельной вентиляции из расчета – вытяжка в объеме 3-х кратного воздухообмена в час, приток воздуха – объем вытяжки + воздух необходимый для сгорания газа (если котел с открытой камерой сгорания. При наличии закрытой камеры сгорания воздух для горения забирается не с помещения, а через коаксиальный дымоход);
- стены, ограждающие помещение от соседних, должны иметь предел огнестойкости не менее 0,75 ч (REI 45) или быть покрыты конструкцией с таким же пределом огнестойкости, предел распространения огня должен быть равен нулю (негорючие материалы);
- пол в помещении – горизонтально ровный, из негорючего материала.

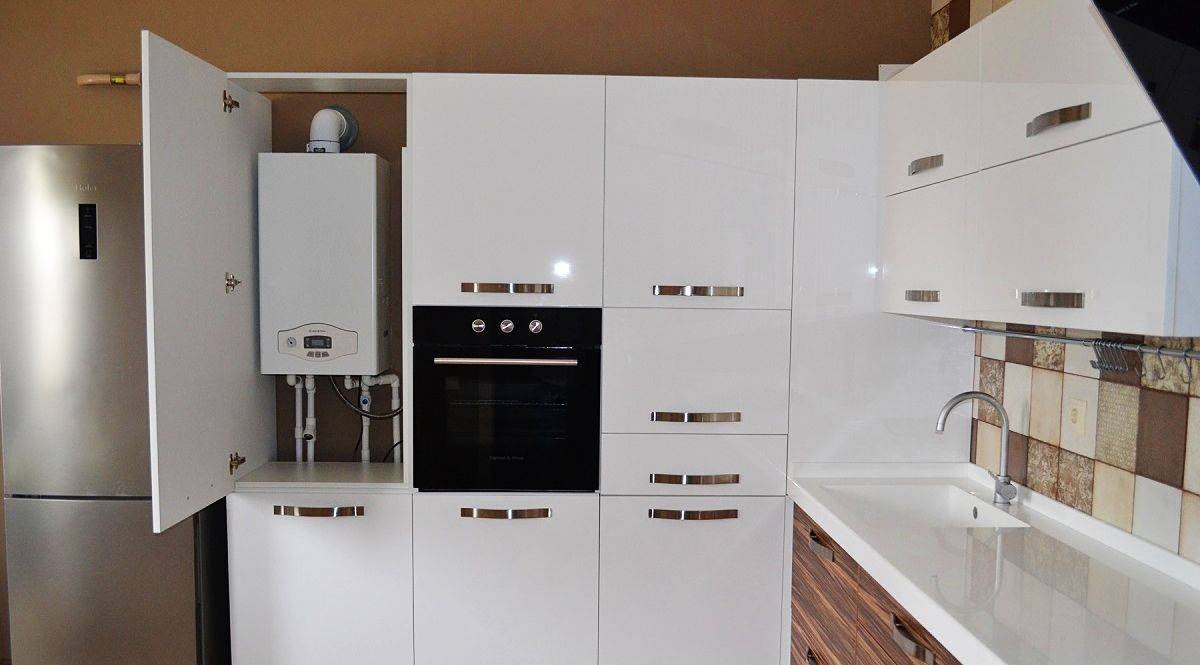

Актуальные нормы для установки котла на кухне
Согласно МДС 41.2-2000 на кухне разрешается устанавливать котлы мощностью до 60 кВт. Работники газовой службы часто могут ссылаться на другие нормативы, где указана максимальная допустимая мощность 35 кВт, поэтому перед установкой котла мощностью 35÷60 кВт проконсультируйтесь с местной газовой службой. Учитывается только мощность отопительного оборудования, другие газовые приборы в расчет не берутся.
В остальном, помимо вышеперечисленных требований к отдельному помещению, при размещении на кухне существуют некоторые отличия:
- минимальный объем помещения – не менее 15 м3 + 0,2 м3 на каждый 1 кВт мощности котлоагрегата (например, при установки котла мощностью 24 кВт объем помещения равен 15+0,2*24 = 19,8 м3);
- окно должно быть открываемым или оснащаться форточкой;
- наличие необходимого для притока воздуха зазора в нижней части двери сечением не менее 0,025 м2 (Сечение = Ширина*Высоту).

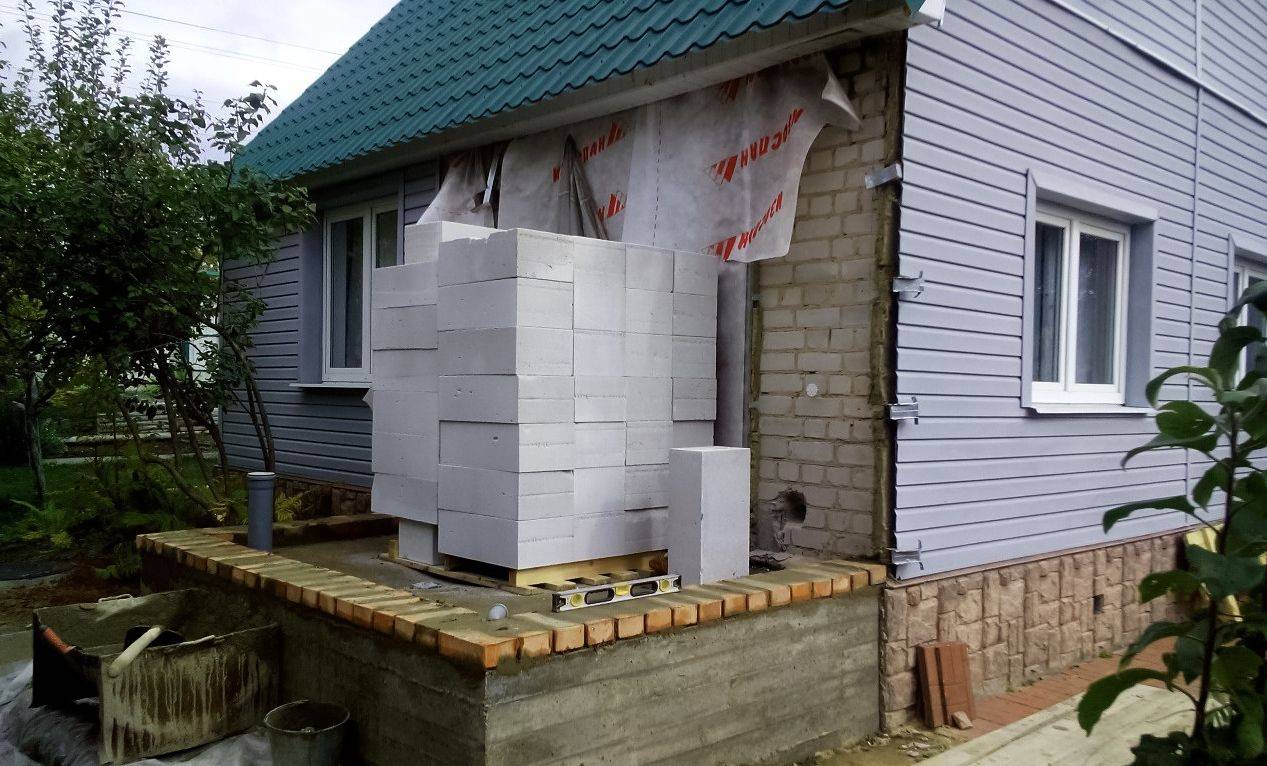

Правильная организация пристройки под котельную
Если выделить отдельное помещение под котельную невозможно, а устанавливать котел на кухне не хочется, котельную просто пристраивают к внешней стене дома. Также пристройки актуальны в деревянных домах, когда после обеспечения стен огнеупорной конструкцией, размеры комнаты не будут соответствовать минимальным нормам. К пристройке применяются те же требования, что и для стандартных помещений под котельную, но с некоторыми дополнениями:
- пристройка должна быть официально оформлена, без регистрации газовая служба попросту не допустит подключения;
- пристраивается котельная к глухой стене, на расстоянии не менее 1 метра до ближайших окон и дверей;
- стены пристройки не должны быть связаны со стеной дома;
- стены пристройки и стена самого дома должны соответствовать пределу огнестойкости не менее 0,75 ч (REI 45).
Газовые котлы отопления: самая подробная инструкция по выборуЧек-лист по критериям выбора, рейтинг моделей в 2021 году
Основные требования к дымоотводу и вентиляционным путям
Даже если установлено оборудование, отслеживающее уровень тяги в дымоходе и наличие утечки газа, при обнаружении которых автоматически отключается подача газа, обеспечение должного функционирования вентиляционной системы и газоотвода необходимо – этого требуют государственные нормы. Также стоит учитывать, что в случае недостаточного внимания к обустройству указанных систем возможны серьезные последствия.
К газоотводу и вентиляционным путям выдвигаются следующие требования:
- Для этих систем нужно сооружать отдельные каналы.
- Труба вывода отработанных продуктов горения должна иметь не больше трех изгибов или поворотов.
- В помещение котельной должна постоянно осуществляться подача свежего воздуха через специальное отверстие в наружной стене или двери (оно располагается в нижней части).
- Труба дымохода должна состоять из определенных материалов: первые 5 м от выхлопа оборудования нержавеющая или углеродистая сталь, дальше допускается использование многослойных материалов.
- Дымоотвод должен состоять из двух каналов: основного и ревизионного (нужен для чистки и расположен от основного ниже на 0.25 м и более).
- Часть газоотвода, расположенная на улице, должна быть выше конька крыши.

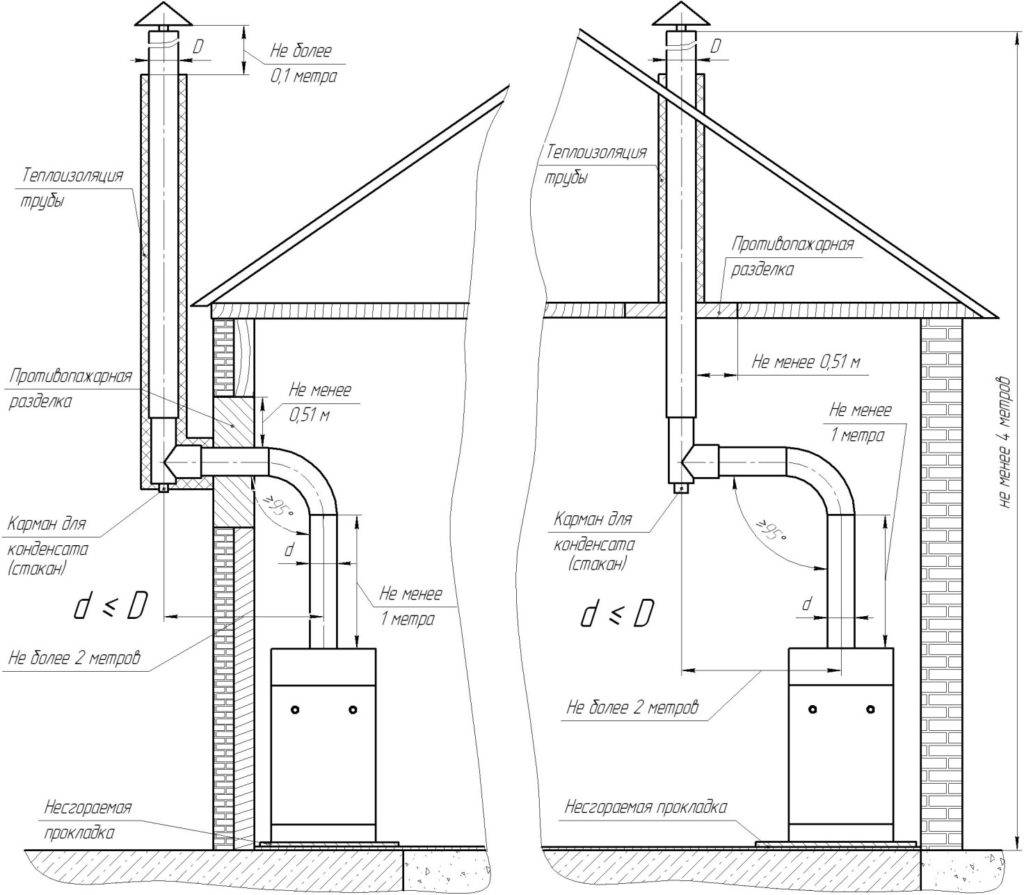

Схема монтажа дымовых труб
Также стоит правильно проводить расчет приточного отверстия вентиляционной системы. Если подача воздуха осуществляется снаружи сооружения, то на 1 кВт мощности отопительного агрегата должно быть 8 см2, а в случае подачи изнутри – 30 см2.
Как подключить газовый котел к системе отопления
Водяное отопление от газового котла – наиболее экономичный вариант обогрева загородных домов. Но первоначально устройство системы потребует крупных разовых затрат: сам котел, обвязка к нему, прокладка водяного контура.
Врезку в газовую магистраль собственноручно вы не сможете сделать, на это имеет право только квалифицированный сотрудник газовой службы. Но все остальные процедуры по монтажу можно выполнить своими силами.
Как подключить газовый котел к системе отопления ?
Основные этапы монтажа котла – установка и крепление, подключение к водяному трубопроводу, подсоединение к газопроводу, устройство дымохода (о схемах отопления частного дома с газовым котлом ). А также обеспечение полноценной вентиляции котельной или другой комнаты, где установлен котел (обзор видов газовых котлов отопления для частного дома ).
Двухтопливные отопительные котлы
Стремясь получить высокие показатели отопительной системы, избежать перебоев с напряжением в электросети и в работе агрегата, многие обращаются к установке двухтопливных котлов. Несмотря на большие размеры и солидный вес, комбинированные котлы исправно работают за счет использования разных видов топлива и минимальных затрат на обслуживание.
Схема, при которой применяются газ и дрова для нагрева теплоносителя, считается наиболее популярной и удобной, так как работает при открытой отопительной системе. Если вы стремитесь установить закрытую систему, то в бак универсального котла рекомендуется поставить дополнительный контур для системы обогрева.
Производителями отопительных котлов выпускается несколько видов двухтопливных комбинированных котлов:
- газ с жидким топливом,
- газ с твердым топливом,
- твердое топливо с электричеством.
Твердотопливный котел и электричество
Комбинированный котел работает только на одном из видов твердого топлива. Вода, находящаяся в контуре, начинает нагреваться при горении загруженного сырья. Как только топливо прогорело, срабатывает термостат и отключаются электронагреватели, вода начинает остывать. В результате снижения температуры автоматически включается ТЭН для нагрева воды. Процесс нагрева и остывания цикличен, поэтому в доме постоянно поддерживается комфортная температура.
Для оптимизации работы контуров производители предлагают использовать в отопительных системах аккумуляторы тепла. Внешне они представляют из себя емкость объемом от 1,5 до 2 метров кубических. Принцип работы: через аккумуляторную емкость проходят трубы контура и нагревают имеющуюся воду. После окончания работы котла горячая вода медленно отдает тепловую энергию системе отопления. Благодаря аккумуляторам стабильно продолжительное время поддерживается температурный режим.
Подводя итоги, можно отметить, что для снижения расходов на обогрев частного дома, обеспечения бесперебойной и стабильной работы отопительной системы, установка двухтопливного котла — оптимальный и проверенный вариант.
Обвязка газового котла в системе отопления
После того как выполнен монтаж настенного газового котла и отопительный прибор размещен на стене, первым делом необходимо подключить его к системе отопления. В зависимости от того, какая модель установлена одноконтурная или двухконтурная, существуют различные схемы обвязки. Мы рассмотрим процесс подключения на примере настенного двухконтурного газового котла.

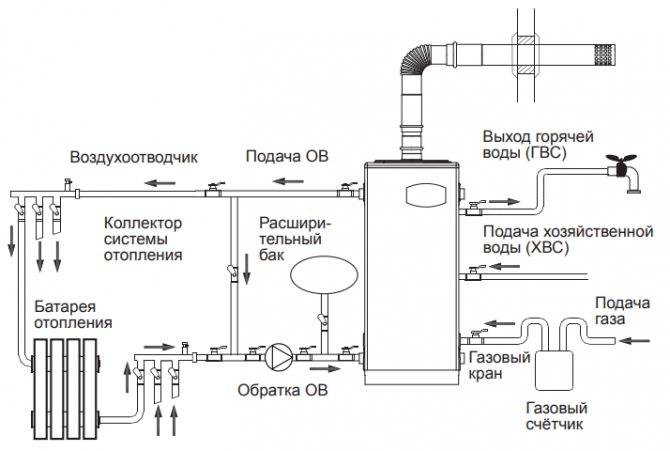

Фото 1: Схема подключения настенного двухконтурного газового котла
Как известно, двухконтурный котел, помимо отопления способен производить горячую воду для хозяйственных нужд. Конструктивно это реализуется установкой одного битермического или двух раздельных теплообменников. Двухконтурный котел производит не очень много горячей воды, но ее вполне хватит на 1-2 точки раздачи (например, кухонный кран и душ).
Современный навесной газовый котел очень компактен и уже содержит внутри себя основные элементы, необходимые для функционирования системы отопления с принудительной циркуляцией, такие как: циркуляционный насос, расширительный бак, группа безопасности. В отопительных системах небольших частных загородных домов этого более чем достаточно, но в случае необходимости можно установить дополнительный расширительный бак или еще один насос.
В нижней части любого навесного двухконтурного котла имеется 5 патрубков. К ним подключается: подающая и обратная линии системы отопления, подача и обратка ГВС, магистральный газ. Вход для подключения газа обычно расположен по центру и окрашен в желтый цвет. Все остальные линии могут располагаться в произвольном порядке, в зависимости от модели газового котла. Поэтому перед началом обвязки требуются уточнить назначение каждой из них в инструкции по эксплуатации.
Фото 2: Схема обвязки настенного двухконтурного газового котла
Обвязка настенного газового котла выполняется полипропиленовыми или металлическими трубами. Сечение труб отопления, как правило больше чем труб ГВС 3/4 и 1/2 дюйма соответственно. Подключение системы отопления к котлу происходит через гайки «Американки». На каждой линии устанавливаются шаровые краны, для удобства демонтажа газового котла без слива теплоносителя и для изолирования котла от отопительной системы в случае необходимости. Для обеспечения герметичности, все подключения необходимо выполнять с помощью сантехнической ФУМ-ленты или льна.
В обратной линии отопления и в линии подачи ГВС необходимо установить фильтры грубой очистки. Для удобства их промывки и очистки они также отсекаются запорной арматурой. Зачастую, для того чтобы увеличить срок службы вторичного теплообменника двухконтурного котла, на подаче ГВС дополнительно устанавливают магнитный фильтр тонкой очистки.
Что еще необходимо в системе
Обвязка котла будет неполной, если в ней не будет крана для слива и заполнения системы. И лучше, если они будут раздельными. Конкретное место установки зависит от строения системы, но есть определенные правила:
Кран для слива делают в самой нижней точке
Это очень важно, если систему отопления надо будет консервировать на зиму — необходимо чтобы в ней оставалось как можно меньше теплоносителя. Если система будет работать зимой постоянно обычно к одному из радиаторов приделывают кран (с патрубком или без) Это и будет место слива системы.
Такой кран для слива системы можно установить в любом удобном месте (на обратном трубопроводе)
Если в системе отопления будет использоваться вода, обычно подключается вход от водопровода
В случае с настенным газовым котлом для этого есть специальный патрубок со стационарным краном. Холодную воду подключают к этому входу, при необходимости подпитки кран открывают на короткое время. Если используется котел без специального патрубка, в трубопроводе подачи (желательно повыше) также устанавливают кран. Как вариант — на отрезке трубы, которая идет на расширительный бачок.
Один из вариантов установки крана для заполнения системы отопления
В некоторых системах слив и залив системы делают из одного крана. Это возможно, если есть насос, которым закачивается теплоноситель и есть манометр, по которому можно контролировать создаваемое давление. При наличии отдельного крана для залива системы в высокой точке можно ее заполнить и самотеком.
Почему растет давление
Возрастание давления — серьезная и опасная ситуация. Рост давления в системе может означать только увеличение количества воды.
Это происходит из-за расширения теплоносителя при нагреве. Любая жидкость несжимаема, поэтому увеличение ее объема может привести к разрыву теплообменника, либо, в самом серьезном случае, спровоцировать взрыв.
Для исключения подобной возможности в конструкции котлов применяют расширительный бак. Он принимает в себя лишний объем воды, компенсируя его увеличение при нагреве.
Возрастание давления чаще всего свидетельствует о неполадках в состоянии расширительного бака. Его конструкция состоит из емкости и эластичной мембраны, установленной примерно посередине.
Когда жидкость начинает прибывать, мембрана прогибается и дает место для лишнего количества воды.
При уменьшении объема она возвращается в прежнее положение. Если мембрана порвана или недостаточно прочно закреплена на стеках расширительного бака, теплоноситель заполнит весь объем емкости.
При расширении воде некуда будет уходить, что спровоцирует постоянное возрастание давления. Решение проблемы заключается в восстановлении состояния мембраны или замене расширительного бака на другой, исправный экземпляр.
Неисправности газового котла Конорд: распространенные поломки и способы их устранения
Разновидности настенных устройств
По своему функциональному назначению газовые отопительные агрегаты делят на две группы:
- Одноконтурные. Предназначаются только для отопления. Подключаются к отопительному контуру и разогревают теплоноситель. Организация снабжения горячей водой в таком случае осуществляется путем установки электрического или газового водонагревателя любого типа.
- Двухконтурные. Отапливают помещение и обеспечивают подачу горячей воды. В котел встраивается дополнительный контур для подогрева воды. Технологическая особенность устройства заключается в невозможности одновременного нагрева воды и отопления помещения.
Приоритетным действием двухконтурных агрегатов является подогрев воды, работа отопления в это время прекращается. Учитывая, что нагреть воду можно быстро, котел вполне эффективно отапливает здание.
Если в задачи газового агрегата планируется включить как нагрев теплоносителя, так и поставку горячей воды, то приобрести лучше двухконтурный котел. Они бывают с одним или двумя теплообменниками. При оснащении двумя могут одновременно обслуживать два контура
По способу сгорания топлива все приборы делят на следующие две группы.
Группа #1 — устройства с открытой камерой сгорания
Такие приборы еще называют отопительными приборами с естественной тягой. Кислород, необходимый для горения, они забирают из комнаты, в которой располагается устройство.
Для отвода продуктов горения им необходим дымоход традиционного типа. Таким образом обязательным требованием для установки такого котла является обустройство хорошей вентиляции.
Если отопительный прибор монтируется в жилом помещении, здесь должна быть обустроена высокопроизводительная приточная вентиляция.
Оптимальным вариантом для установки отопительного прибора с открытой топкой считается наличие отдельного помещения, так называемой топочной, где его и размещают.
Системы с естественной вентиляцией достаточно популярны в силу невысокой стоимости и энергонезависимости.
На рисунке схематически изображены котлы с горелками открытого и закрытого типа
Группа #2 — приборы с закрытой камерой сгорания
Турбированные устройства оснащены закрытой камерой сгорания. Воздух, без которого невозможен процесс горения, они забирают с улицы. Для этого приборы оснащаются дымоотводами коаксиального типа.
Такой дымоход выполнен в виде конструкции из двух труб, одна из которых вложена в другую. По внутренней трубе продукты сгорания отводятся наружу.
Одновременно в обратном направлении по зазору между двумя трубами поступает уличный воздух. Понятно, что котлы с топкой закрытого типа никак не влияют на состав воздуха внутри помещения, что делает возможным их обустройства даже в жилых комнатах.
При этом необходимо обустроить систему коаксиального дымохода, которая отличается более высокой стоимостью и более сложным монтажом по сравнению с раздельным традиционным дымоотводом.
