Регулировка автоматики газового котла: устройство, принцип работы, советы по настройке

Почему выгодно обратиться к нам?

Персонал компании обладает опытом оснащения котельных в жилых зданиях и на промышленных предприятиях. Мы подберем подходящее решение для любой поставленной задачи. Качественное оснащение проверенным оборудованием гарантирует своевременную реакцию устройств слежения на опасный сигнал и предотвращение нештатной ситуации. Предлагаем комплекс услуг: подбор оборудования, профессиональный монтаж, наладку, последующее техобслуживание с контролем работоспособности. Автоматическое оснащение индивидуально подбирается для каждого объекта. Гарантируем, что учтем максимум пожеланий. Комплекс услуг предлагается по привлекательным ценам. Опыт позволяет находить выгодные решения для каждого клиента. Чтобы ознакомиться с предлагаемыми расценками и обсудить условия контракта, позвоните нам. Будьте уверены, что после заключения договора сотрудники скоро справятся с поставленной задачей. Воспользуйтесь предложением уже сегодня, чтобы получить желаемый результат с обоснованными затратами!

Особенности устройства автоблока

Как правило, производители используют специальные блоки управления, в комплектацию которых входят перечисленные выше устройства. При внешнем различии все они действуют на основе одних и тех же принципов. Чтобы ознакомиться с лучшими моделями и производителями автоматики переходите по этой ссылке.

Наибольшее распространение получила продукция итальянского бренда EuroSIT. Самой востребованной моделью является Eurosit 630, для которого характерен легкий функционал, совместимость с конструкциями от различных производителей, надежность и долговечность.

Именно на примере Eurosit 630 детально рассмотрим устройство автоматического блока.

Подробное устройство автоматического блока управления Eurosit 630, которым оснащена значительная часть современных газовых котлов, выпускаемых разными производителями

Прибор представляет собой кожух, внутри которого находятся все конструктивные компоненты (пружинный клапан, модуль регулятора давления, отсекатель), благодаря чему значительно облегчается его установка.

К корпусу подведена труба, через которую ведется подача газа, а также кабели от датчиков и других приспособлений.

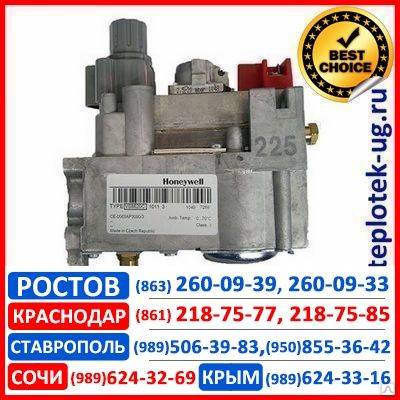

Помимо блока Eurosit 630 на рынке представлены также другие модели: САБК, «Вакула» SIT, Dungs, Honneywell, которые включают в себя комплекты клапанов, стабилизаторов давления, фильтров, регуляторов температуры

При монтаже и настройке данного прибора существуют некоторые сложности, но, приспособившись, можно практически не волноваться за работу газового котла.

Какие существуют автоматические установки?

В настоящий момент рынок представляет потребителю широкий выбор регулирующих устройств. Поэтому необходимо знать, какая автоматика для систем отопления дома вообще существуют, чему отдать предпочтение.

Комнатный термостат

По критерию установки существуют:

• Проводные термостаты. Достоинством данного вида считается возможность провести питание до приблизительно 50 метров посредством проводов.
• Беспроводные термостаты. Преимуществом является необязательность создания отверстия под провода. Однако, они имеют существенный недостаток — железобетонные стены уменьшают мощность сигнала.

По функционалу различают:

• Простые термостаты. Они удерживают нужный уровень теплоты.
• Программируемые термостаты. Такие устройства способны устанавливать определённое количество градусов на целую неделю вперёд (срок зависит от модели) с максимальной точностью до секунд. К достоинствам также можно причислить экономию средств за счёт недельного программирования.

Также различают термостаты:

• Электронные термостаты. Комплект содержит три компонента: датчик температуры, передатчик сигнала, реле. Главным плюсом устройства является максимальная точность оборудования. Не стоит забывать простоту использования.
• Механические термостаты. Основа приборов состоит в способности изменять свойства под влиянием уровня температуры. Вследствие изменения температуры в газовой мембране, замыкается или размыкается цепь, заставляющая работать определённые механизмы.
• Электромеханические термостаты. Механизм устройства гораздо проще электронного. Главным элементом является реле. Узел внешне похож на трубку, которая наполняется специальным веществом, реагирующим на температуру. Если котёл нагревается, то вещество расширяется, аналогично котёл остужается — вещество сокращается. А привод, зависящий от вещества, благодаря электроцепи регулирует температуру.

Подключение может осуществляться к :

• Котлу;
• Насосу;
• Сервоприводу;

Термоголовка

Это терморегулирующий элемент, который под влиянием внешней среды приоткрывает или закрывает радиатор. Недорогой вид автоматики для отопления дома. Значительным плюсом является то, что термоголовка очень удобна для локального нагрева, а также происходит значительная экономия средств. Из минусов: во-первых, регулировка происходит по меркам, состоящих из абстрактных чисел, а не градусов. Во-вторых, датчик измеряет градусный уровень тепла вокруг установки, но не помещения, что уменьшает точность устройства.

Погодозависимая автоматика

Конструкция погодозависимой автоматики для отопления дома несложна: снижается погода на улице-увеличивается температура теплоносителя. Однако, погодозависимая установка имеет весьма значительный недостаток — система порой не успевает адаптироваться под температуру, и, следовательно, эффект запаздывает. Особенно упомянутый минус проявляется, если подключено дополнение — полы с подогревом. К недостаткам относят то, что приборы действуют не совсем корректно, приблизительно, поэтому изменение заметно лишь при сезонной смене климата. Стоит отметить, цены на агрегат относительно высокие. Но агрегаты будут очень удобными в производстве, масштабных домах (свыше 500 квадратных метров).

Изменение температуры горячего водоснабжения

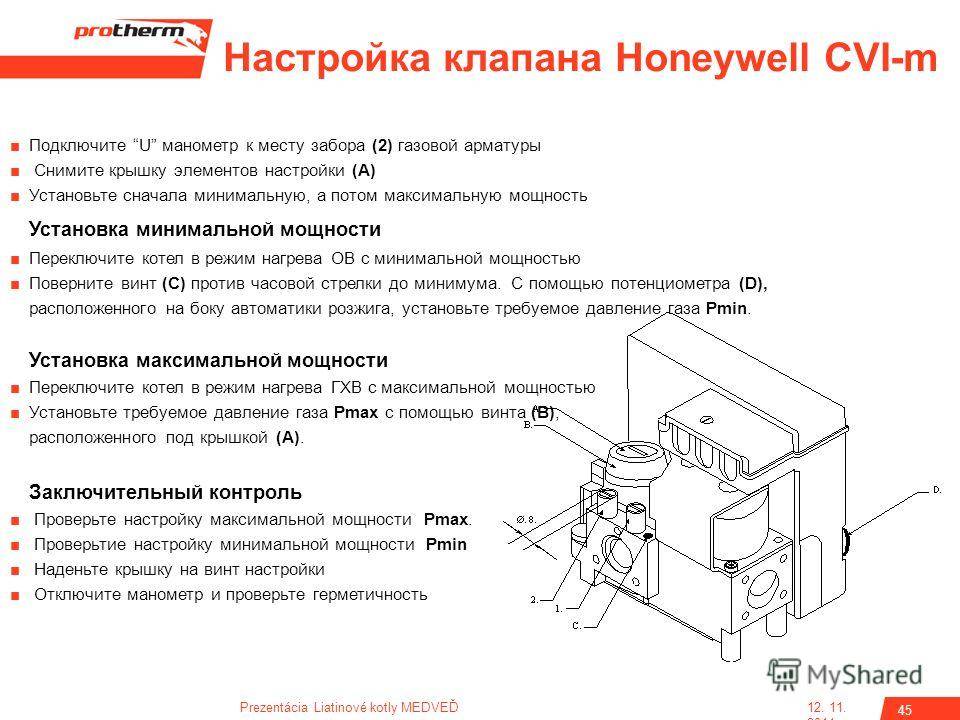

Для того, чтобы отрегулировать подачу воды до оптимальных показателей, необходимо уменьшить мощность горелки. Порядок действий будет таков:

• нужно открыть смеситель для переключения котла в режим горячего водоснабжения;
• задать температурный режим 55°С;
• перейти в сервисное меню таким образом, как было описано для Протерм;
• выбрать параметр d.53 и кликнуть Mode;
• затем в строке вы увидите максимальную мощность.

Если выбрать сразу минимальное значение 90, то температура воды из крана будет не очень комфортной. Задаем 80 и получаем повышение градуса. Понемногу повышайте значения, до тех пор, пока вы не будете удовлетворены подачей ГВС.

Подключение обвязка теплоаккумулятора к системе отопления

По общему правилу буферная емкость подключается к системе отопления параллельно отопительному котлу, поэтому такая схема называется также схемой обвязки котла.

Приведем обычную схему подключения ТА к системе отопления с твердотопливным обогревательным котлом (для упрощения схемы на ней не указаны запорная арматура, приборы автоматики, контроля и другое оборудование).

Упрощенная схема обвязки теплоаккумулятора

На данной схеме обозначены следующие элементы:

1. Обогревательный котел.
2. Тепловой аккумулятор.
3. Отопительные приборы (радиаторы).
4. Циркуляционный насос в обратной магистрали между котлом и ТА.
5. Циркуляционный насос в обратной магистрали системы между приборами отопления и ТА.
6. Теплообменник (змеевик) для горячего водоснабжения.
7. Теплообменник, подключенный к дополнительному источнику тепла.

Один из верхних патрубков бака (поз. 2) присоединяется к выходу котла (поз. 1), а второй – непосредственно к подающей магистрали системы отопления.

Один из нижних патрубков ТА подключается к входу котла, при этом в трубопроводе между ними устанавливается насос (поз.4), обеспечивающий циркуляцию рабочей жидкости по кругу от котла к ТА и наоборот.

Второй нижний патрубок ТА подключается к обратной магистрали системы отопления, в которой также установлен насос (поз. 5), обеспечивающий подачу нагретого теплоносителя к отопительным приборам.

Чтобы обеспечить функционирование отопительной системы при внезапном отключении электроэнергии или выхода циркуляционных насосов из строя, они обычно подключаются параллельно основной магистрали.

В системах с естественной циркуляцией теплоносителя циркуляционные насосы (поз. 4 и 5) отсутствуют. Это значительно увеличивает инерционность системы, и при этом делает ее полностью энергонезависимой.

Теплообменник для ГВС (поз. 6) располагается в верхней части ТА.

Месторасположение теплообменника дополнительного нагрева (поз. 7) зависит от типа источника поступающего тепла:

• для высокотемпературных источников (ТЭН, газовый или электрический котел) он размещается в верхней части буферной емкости;
• для низкотемпературных (солнечный коллектор, тепловой насос) – в нижней части.

Указанные на схеме теплообменники не обязательны (поз. 6 и 7).

Устройства автоматической регулировки работы газовых котлов

Новейшие модели котлов оборудуются целой массой элементов для обеспечения работы отопительной системы в автоматическом режиме. Данные составляющие направлены, в первую очередь, на поддержание стабильной работы оборудования без участия пользователя.

Автоматика для котлов обеспечивает:

• безопасное функционирование отопительной системы;
• автоматическое включение-выключение оборудования;
• удобное управление функциями отопительного агрегата.

Арматура

Газовая арматура представляет собой функциональное приспособление для обеспечения работы бытовых систем отопления, которое отвечает на команды схемы управления котлом.

Активизация регуляторов газовой арматуры задействует процессы остановки-пуска оборудования котла, а также корректирует мощность системы.

Клапаны

Клапаны – элементы котлов со встроенными горелками. Основная задача этого вида автоматики на газовый котел заключается в открытии и остановке подачи газа на горелки.

Управление данными элементами отопительной системы может осуществляться механическими способом либо электронными приборами в зависимости от типа котла.

Реле максимального давления

Релейная автоматика направлена на защиту системы от возможного перегрева или выхода из строя при неконтролируемом росте давления на горелках. Отсутствие реле ведет к увеличению уровня факела и постепенному прогоранию внутренней камеры котла.

Такая автоматика для газовых котлов отопления основана на последовательном подключении к электрической цепи реле минимального давления. Срабатывание одной из систем релейной автоматики приводит к автоматическому отключению котла.

Реле минимального давления

В целях обеспечения безопасности при эксплуатации газовых отопительных систем широко применяется автоматика в виде реле минимального давления. Элемент автоматики выключает котел при падении давления в системе до уровня ниже того, который заранее устанавливается специалистами. Значение границ показателей давления можно изменять в настройках котла.

Конструкция такой автоматики безопасности для газовых котлов представляет собой мембрану, которая воздействует на целую группу контактов. При падении давления в системе мембрана перемещается специальной пружиной, после чего происходит переключение электроконтактов. Результатом становится разрыв электрической цепи, которая и управляет работой котла.

Как только показатели давления в системе восстанавливаются к прежнему значению, устройство возвращается в исходную позицию. Происходит переключение контактов в обратную сторону, и котел вновь возвращает способность к запуску.

Термостат

Термостат представляет собой сравнительно несложное электромеханическое приспособление.

Главное предназначение данного элемента автоматики газовой отопительной системы заключается в поддержке заданных параметров температуры теплоносителя.

Контролер

Автоматика на газовые котлы предполагает наличие электронных приспособлений для реализации довольно сложных алгоритмов управления в виде специальных контролеров. Согласно функциональности и возможностям существуют различные виды контролеров. Однако все они обязательно содержат датчики давления и температуры.

Если говорить о классификации контролеров, то здесь различают устройства по алгоритму и объектам управления, коммуникативным возможностям, средствам интеграции с отопительной системой.

Что такое автоматика для газового котла

После того, как происходит запуск газового котла, контроль над его работой возлагается на специализированное устройство, которое начинает действовать в рамках заложенной в него программы. Одним из главных пунктов применения автоматики у газовых котлов является обеспечение безопасной работы устройства. А также все модели автоматически регулируют поддержание необходимого и заданного заранее режима температуры тепла в помещениях.

По своим функциональным возможностям автоматика на котлы газовые делится следующим образом:

1. устройства, которые энергозависимые;
2. устройства, в которых энергозависимыми являются приборы контроля.

В первом типе используются модели, которые требуют электрической энергии, они имеют довольно простую конструкцию и работают по принципу остаточности. От датчика, который контролирует температуру, называемого еще термодатчик, поступает импульсный сигнал, а клапан, работающий по электромагнитному принципу, следуя указаниям такого сигнала, закрывается и открывается, тем самым либо прерывая подачу газа, либо, наоборот, ее провоцируя.

Ко второму типу относятся энергозависимые устройства, работающие, исходя из свойств физически применяемого вещества, того, которое циркулирует внутри контура самого прибора.

Отвечающая за безопасность автоматика

Согласно правилам, изложенным в нормативной документации (СНиП 2.04.08-87, СНиП 42-01-2002, СП 41-104-2000), в газовых котлах должна быть предусмотрена система безопасности. Задачей этого блока является экстренное перекрытие подачи топлива в случае какой-либо поломки.

На представленной схеме приводится система автоматики, позволяющей регулировать функции газового приспособления, с подробным изображением всех составных элементов

В основу принципа безопасной работы системы автоматики газового котла положен контроль за показаниями приборов.

Блок управления отслеживает следующие факторы:

• Давление газа. При его падении до критического уровня подача горючего вещества немедленно прекращается. Процесс происходит в автоматическом режиме при помощи клапанного механизма, заранее настроенного на определенное значение.
• Подача газа. Ответственность за это свойство в энергозависимых приборах несет максимальное либо минимальное реле. Механизм работы заключается в изгибании мембраны со стержнем при увеличении количества атмосфер, что ведет к размыканию контактов отопительного прибора.
• Отсутствие пламени в горелке. При затухании огня термопара остывает, из-за чего прекращается выработка тока, а подача газа прекращается вследствие перекрытия электромагнитной заслонкой газового клапана.
• Наличие тяги. При уменьшении этого фактора биметаллическая пластина нагревается, что вызывает изменение ее формы. Модифицированный элемент надавливает на клапан, который запирается, останавливая подачу горючего газа.
• Температура теплоносителя. С помощью термостата удается поддерживать этот фактор на заданном значении, что позволяет предотвратить перегрев котла.

Указанные выше возможные неисправности могут вызвать затухание основной горелки, вследствие чего появляется возможность проникновения газа в помещение, приводящая к фатальным последствиям.

На данном рисунке представлено схематичное устройство функционирования работы регулирующей автоматики, призванной не допустить перегревания системы или других нарушений в ее работе

Чтобы этого избежать, все модели котлов должны быть снабжены автоматическими устройствами. Особенно это актуально для устаревших образцов, где подобные устройства еще не были предусмотрены производителями.

Элементы безопасности и комфортной эксплуатации

В группу автоматических приспособлений для котлов входит множество элементов, которые можно разбить на две большие группы: механизмы, обеспечивающие безопасность работы, и приборы, способствующие комфортной эксплуатации котла.

За безопасное функционирование несут ответственность следующие детали:

• термостат;
• датчики контроля тяги и пламени;
• предохранительный клапан.

Датчик контроля пламени состоит из термопары и элемтромагнитного газового клапана, перекрывающего или включающего подачу газа.

Регулятор температуры пламени (термостат) поддерживает необходимую температуру теплоносителя, а также осуществляет защиту от перегрева. Этот модуль включает или выключает котел, как только теплоноситель достигает критической отметки (максимальной или минимальной).

Модуль контроля тяги прекращает газоподачу на горелку, как только от повышенной температуры меняется расположение биметаллической пластинки (она выгибается при нагревании, перекрывая трубу, через которую ведется подача топлива).

Более подробно датчики температуры, тяги, давления и пламени мы рассмотрели в этой статье.

С помощью предохранительного клапана проводится регулировка, распределение и перекрытие газового потока

В системе отопления предохранительный клапан – неразрывный компонент трубопроводной арматуры, имеющий важное значение в осуществлении контроля объема теплоносителя, задействованного в контуре. Отверстие в клапане, через которое осуществляется движение газообразного топлива, называется седло

Для выключения устройства его нужно перекрыть диском либо поршнем

Отверстие в клапане, через которое осуществляется движение газообразного топлива, называется седло. Для выключения устройства его нужно перекрыть диском либо поршнем.

В зависимости от числа рабочих положений газовые клапаны могут быть одно-, двух- и трехстадийными, а также моделирующими:

• Одностадийные устройства имеют только два рабочих положения: включен/выключен.
• Двухстадийный прибор снабжен одним входом и двумя выходами, при этом клапан открывается при повороте его в промежуточное положение, благодаря чему включения происходит более плавно.
• Трехстадийным приспособлением снабжаются котлы, у которых предусмотрено два уровня мощности.
• Модулируемые клапаны применяются для плавного изменения показателя мощности устройств.

Автоматика, используемая для удобства, включает в себя опции, которые обычно выполняются пользователями отопительных систем. К ним относятся авторозжиг горелки, самостоятельная диагностика, подбор оптимального режима работы и другие.

Преимущества, которые предоставляет комплект автоматики для твердотопливного котла

Случайностей или совпадений в нашем мире не бывает, и автоматизировать процесс горения твердого топлива в котле отопления человеку пришлось не просто так – на то есть ряд веских причин. Самая важная из них – это безопасность. Тот, кто использует твердое топливо для обогрева дома, наверняка знает, чем чреват перегрев теплоносителя – закипание воды в котле может даже привести к взрыву с серьезными последствиями. В первую очередь, автоматическое управление позволяет контролировать именно этот момент – человек по натуре существо забывчивое, а автоматика работает по программе, и такого понятия, как «забыть», для нее не существует. Кроме того, автоматизация твердотопливного котла предоставляет человеку ряд других преимуществ.

1. Оптимизация климата внутри дома. Она убирает резкие перепады температуры – когда котел только загружен, и горение достигает своего пика, в доме жарко, а когда топка опустошается, в доме становится холодно. Автоматика убирает первый скачок температуры в сторону повышения.
2. Экономия топлива. Она происходит благодаря работе термостата. Доведя температуру теплоносителя до заданного значения, автоматика прекращает горение, переводя работу котла в режим тления – происходит медленный подогрев, на что тратится намного меньше топлива.
3. С человека снимается задача контроля процесса горения. То есть вы загрузили полную топку и пошли заниматься своими делами – остается только не прозевать следующую загрузку котла.

Это что касается первостепенных задач, которые призвана решать автоматика для твердотопливного котла. Кроме них, в зависимости от ее сложности, автоматическое управление сгоранием топлива может иметь и дополнительные опции, расширяющие возможности.

Отвечающая за безопасность автоматика

Согласно правилам, изложенным в нормативной документации (СНиП 2.04.08-87, СНиП 42-01-2002, СП 41-104-2000), в газовых котлах должна быть предусмотрена система безопасности. Задачей этого блока является экстренное перекрытие подачи топлива в случае какой-либо поломки.

На представленной схеме приводится система автоматики, позволяющей регулировать функции газового приспособления, с подробным изображением всех составных элементов

В основу принципа безопасной работы системы автоматики газового котла положен контроль за показаниями приборов.

Блок управления отслеживает следующие факторы:

Давление газа. При его падении до критического уровня подача горючего вещества немедленно прекращается. Процесс происходит в автоматическом режиме при помощи клапанного механизма, заранее настроенного на определенное значение.

Подача газа. Ответственность за это свойство в энергозависимых приборах несет максимальное либо минимальное реле. Механизм работы заключается в изгибании мембраны со стержнем при увеличении количества атмосфер, что ведет к размыканию контактов отопительного прибора.

Отсутствие пламени в горелке. При затухании огня термопара остывает, из-за чего прекращается выработка тока, а подача газа прекращается вследствие перекрытия электромагнитной заслонкой газового клапана.

Наличие тяги. При уменьшении этого фактора биметаллическая пластина нагревается, что вызывает изменение ее формы. Модифицированный элемент надавливает на клапан, который запирается, останавливая подачу горючего газа.

Температура теплоносителя. С помощью термостата удается поддерживать этот фактор на заданном значении, что позволяет предотвратить перегрев котла.

Указанные выше возможные неисправности могут вызвать затухание основной горелки, вследствие чего появляется возможность проникновения газа в помещение, приводящая к фатальным последствиям.

На данном рисунке представлено схематичное устройство функционирования работы регулирующей автоматики, призванной не допустить перегревания системы или других нарушений в ее работе

Чтобы этого избежать, все модели котлов должны быть снабжены автоматическими устройствами. Особенно это актуально для устаревших образцов, где подобные устройства еще не были предусмотрены производителями.

Какая автоматика лучше – механическая или электронная

Приборы, контролирующие работу отопительного оборудования, могут быть механическими или электронными.  В бюджетных моделях газовых котлов в большинстве случаев используется вариант механического, ручного управления. Несмотря на то, что уровень технического прогресса достиг небывалых высот, механика остается надежным и проверенным средством. Автоматика безопасности газовых котлов, действующая в ручном режиме управления, на порядок дешевле. Принцип работы большинства моделей котлов с ручным управлением прост и понятен для бытового использования.

Блок автоматики механического принципа действия проще в обслуживании и ремонте. Разборка такого агрегата вполне по силам специалисту – теплотехнику, осуществляющему профилактический осмотр котельного оборудования в вашем доме.

Ручное, механическое управление газовым котлом не зависимо от электроснабжения — владелец жилья самостоятельно выставляет нужную для обогрева жилого помещения температуру, все остальное зависит от законов физики, которые заложены в основу работы механизма.

Механическая автоматика

Ручная регулировка бытовых газовых котлов обеспечивается введенными настройками заданного диапазона оптимальных показателей значений температуры. Розжиг фитиля пламени камеры горения запускает термостат, чувствительный к изменениям среды теплоносителя.

Горелка газового котла

Температурный регулятор нагнетает подачу газа к горелке, когда вода остывает в контуре системы отопления, и перекрывает поток при достаточном нагреве. Монтируется термодатчик в газопровод. Оснащен он такими узлами:

• термоэлемент;
• группа рычагов;
• пружинный патрубок;
• сердечник.

Сердечник – латунная трубка и инваровый стержень, чувствительный элемент, реагирующий на изменения состояния теплоносителя. Изменяя длину, открывает и перекрывает клапан, корректируя подачу энергоносителя к камере горения прибора.

Электронные автоматические системы контроля

Наиболее распространенный вид автоматики, который используется в бюджетных моделях котлов – электронный термостат.

Прибор устанавливается внутри помещения и управляет обогревом на основе сигналов выносного термодатчика, расположенного в актуальной зоне помещения. При снижении температуры ниже установленного предела на котел подается сигнал о включении. При достижении оптимальных температурных параметров датчики передают в систему сигнал о выключении. Термостаты комнатные имеют с газовыми котлами кабельное соединение.

В данном случае наличие термостата обеспечивает оптимальную температуру нагрева газового котла и экономичность расхода голубого топлива. На сегодняшний день в продаже представлены термостаты нескольких типов, отличающиеся функциональностью, техническими характеристиками и способом монтажа. Программируемые приборы обеспечивают поддержание внутри жилого помещения оптимального температурного режима в течение заданного периода времени.

На заметку: некоторые модели могут осуществлять автоматический контроль над работой газового котла в течение суток, другие образцы техники способны контролировать работающий агрегат в течение недели. Производятся также приборы автоматического контроля беспроводного действия, позволяющие дистанционно контролировать работу котла. Радиус действия современных дистанционных систем управления, в зависимости от выбранной модели, составляет 25-100 м.

Датчик наличия теплоносителя ↑

Иные котлы могут даже при кратковременной работе в отсутствие теплоносителя выйти из строя. Для предотвращения подобных ситуаций предназначен датчик наличия (или отсутствия) теплоносителя

Особенно это важно для электрокотлов с ТЭНами. Датчик устанавливается либо рядом с котлом либо внутри.  Он включается в цепь управления прибора и замыкает контакты лишь при заполнении  блока теплоносителем. Самые  распространенные устройства — герконы и датчики кондуктометрические

Самые  распространенные устройства — герконы и датчики кондуктометрические.

У первых магнитный сердечник встраивается непосредственно в поплавок, который, всплывая, замыкает контакты лишь в случае наличия жидкости.

Второй тип датчиков — это специальные электроды, размещаемые в гидравлическом контуре. При заполнении теплоносителем котла между электродами иногда протекает ток. Замкнутая цепь — это знак о штатной ситуации теплоносителя и сигнал о работе котла.

Основные функции автоматики

Основными функциями автоматики газового котла отопления являются следующие функции:

• автоматический пуск газового котла;
• остановка работы газового котла;
• контроль и регулировка мощности горелки с использованием соответствующего датчика;
• аварийная остановка работы газового котла в случае какой-либо неисправности.

При включении газового котла вначале автоматика вначале запускает аппаратную часть системы. При этой измеряется температура и оценивается количество газа, которое надо подавать в газовую горелку. На следующем этапе автоматика запускает газовую арматуру, в результате чего газ подается в систему. Одновременно в камере сгорания зажигается искра, от которой происходит воспламенение газа. Под действием пламени в теплообменнике происходит нагревание воды, которая затем подается в батареи.

Один из вариантов — сабк автоматика на газовый котел отопления

Важной частью системы автоматики газового котла отопления является подсистема безопасности. Сюда входят:

• защита от перегревания;
• защита от замерзания;
• антиблокировка;
• функция антицикличности;
• контроль наличия пламени и тяги.

Для защиты от перегревания часто используют дублирование датчиков – температурный датчик и предельный термостат. Для защиты от замерзания при охлаждении воды до температуры + 5 градусов автоматика зажигает горелку и подогревает воду.

Антиблокировка предусматривает автоматическое включение насоса каждые 24 часа с целью борьбы с накипью. Функция антицикличности предполагает, что автоматика предотвращает частое зажигание горелки, которое уменьшает ее рабочий ресурс. При появлении сигнала отсутствия пламени или тяги система автоматики отключает подачу газа.

В энергозависимых системах автоматики отключение подачи газа осуществляется с помощью электромагнитного клапана, через который газ поступает в горелку. Клапан автоматически выключается и в случае, если перестает поступать газ. Недостатком такого клапана — это то, что при появлении газа он не может открыться автоматически и приходится это производить ручным способом. В то же время при сбоях в электропитании, после восстановления электрической цепи, система запускается автоматически.

Современные системы автоматики для газовых котлов отопления позволяют осуществлять надежную и безопасную работу газовых котлов

В современных системах автоматики для газового котла диагностика неисправности системы производится автоматически. Результаты этой диагностики выводятся на дисплей. Это во много раз облегчает и убыстряет ремонт газового котла.

Типы устройств и их строение

Газовый котел любой модификации имеет три обязательных элемента:

• арматура, посредством которой осуществляется подача топлива (газа);
• газовая горелка;
• теплообменник.

Следует отметить, что наиболее распространённым материалом для создания теплообменника является медь. Однако довольно часто встречаются модели газовых котлов, в которых данный элемент сделан из чугуна или стали.

Принципиальная схема газового котла

Каждый современный настенный газовый котел дополнен циркуляционным насосом, предназначенным для перемещения теплоносителя, специальным предохранительным клапаном, расширительным баком, электронной системой управления. Помимо этого, устройство газовых котлов отопления оснащено также системами контроля и самодиагностики. Такое обилие специального и вспомогательного оборудования делает газовые котлы достаточно близкими к мини-котельным. А расчет мощности газового котла отопления, производимый перед установкой системы – показывает, что некоторые из этих дополнений способны увеличить эффективность.

Далее автоматикой запускается газовая арматура – топливо подается в систему. Одновременно зажигается искра в камере сгорания, и от нее загорается топливо. В теплообменнике происходит нагрев теплоносителя до нужного уровня. При помощи циркуляционного насоса нагретая вода перемещается по системе к радиаторам – где и отдает свое тепло. Так кратко можно описать принцип работы газового котла отопления с одним контуром.

Принцип работы газового котла

Однако в некоторых случаях котел может служить не только для отопления, но и для подачи горячей воды. Для того чтобы наладить в доме работу сразу двух систем, необходим двухконтурный газовый котел. Его основным отличием является наличие второго контура, который вполне может удовлетворять необходимости в горячей воде.

Следует отметить, что контуры котла данного типа не могут работать одновременно. То есть, если вам понадобилось прогреть помещение, то в этот момент нагрев воды для ГВС будет приостановлен или будет производиться более слабо. Однако, по словам владельцев двухконтурных котлов, такие условия работы оборудования и схема не доставляют каких-либо неудобств.

Схема системы отопления и горячего водоснабжения от газового двухконтурного котла
