Как производится опрессовка системы отопления своими руками

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

  • Если система была в эксплуатации, сливается теплоноситель.

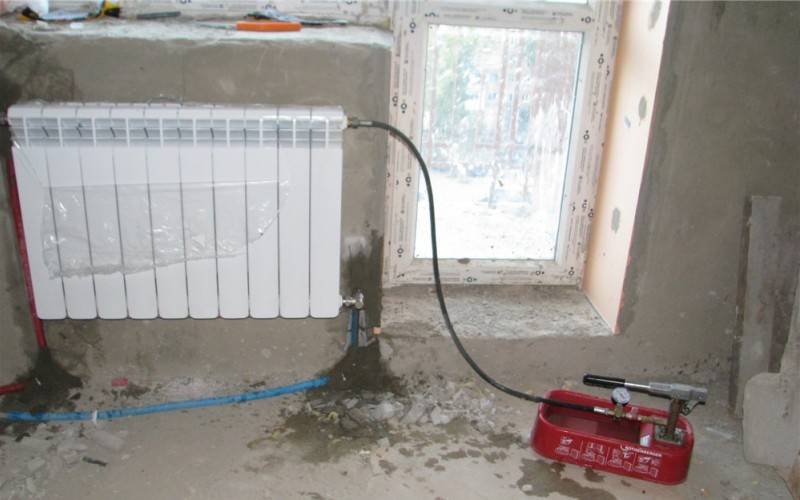

  • К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.
  • В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.

  • Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
  • Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
  • Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
  • Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Тип испытываемого оборудованияИспыательное давлениеДлительность испытанияРазрешенное падение давления
Элеваторные узлы, водонагреватели1 МПа(10 кгс/см2)5 минут0,02 МПа (0,2 кгс/см2)
Системы с чугунными радиаторами 0,6 МПа (6 кгс/см2)5 минут0,02 МПа (0,2 кгс/см2)
Системы с панельными и конвекторными радиаторами 1 МПа (10 кгс/см2)15 минут0,01 МПа (0,1 кгс/см2)
Системы горячего водоснабжения из металлических трубрабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)10 минут0,05 МПа (0,5 кгс/см2)
Системы горячего водоснабжения из пластиковых трубрабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)30 минут0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2)

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку. Но испытание продолжают еще 2 часа

И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2)

Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

  • Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
  • Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

https://youtube.com/watch?v=ruN3puj3EyU

Советы

Даже в новом многоквартирном доме с только что введенной в эксплуатацию системой в течение первых месяцев теряется около 10% эффективного обогрева. В соединительных узлах появляются шлам и коррозия, из-за которых появляется накипь и осадок. Оседающая грязь снижает эффективность систем. Слой накипи может быть настолько массивным, что препятствует теплообмену. Элементы из-за этого изнашиваются.

Первым признаком оседания накипи является неравномерный нагрев труб. Обычно в этом случае нижняя часть батарей является холодной. Еще о наличии накипи можно узнать по характерному потрескиванию батарей. Этот эффект возникает из-за водяных паров, которые попадают в накипь. При этом снижается мощность котельного оборудования, а затраты топлива увеличиваются.

Система очищается от накипи химическим или физическим методом. Физические методы предполагают задействование специального оборудования – компрессоров. Химический метод осуществляется при помощи специальных препаратов. И в том, и в другом случае траты на очистку будут меньшими, чем бы они составили при замене узловых соединений.

В частной квартире промывка системы отопления возможна при помощи подручных средств, например, лимонной кислотой. Домашние умельцы советуют добавлять в систему моющее средство с лимонной кислотой. Водный раствор со средствами нужно оставить в системе на сутки. Мыльную воду из системы затем нужно слить, а саму систему промыть средством вроде Calgon. А также можно рассмотреть готовые составы, предлагаемые в магазинах для промывки отопления. Покупные средства можно использовать по методу, который описан выше.

Промывка радиаторов в отдельности от системы возможна, если на них установлены специальные краны. Приспособление включает шаровой вентиль и батарейную пробку. К приспособлению подключается шланг, свободный конец которого отводится в канализацию. Кроме очистки самой системы, иногда может потребоваться очистка самого котла, если речь идет об отоплении в частной квартире. При промывке оборудования воду нужно подавать в обратном направлении от течения теплоносителя.

В случае с оборудованием также можно использовать механические или химические методы. Промывка котлов должна производиться отдельно от систем труб. На время очистки оборудование должно быть полностью отсоединено от труб. Если работы будут произведены правильно, большая часть нечистот удалится. Работа отопительной системы будет налажена на всю ее эффективность. Каких-либо способов исключить полностью коррозию металлических труб не существует, ведь металл в любом случае будет превращаться в ржавую труху, если оставить систему без промывки и очистки.

Испытания на герметичность и прочность нужны независимо от условий установки системы и используемых технологий. При опрессовке современных систем эта технология предполагает сбрасывание подаваемого давления до рабочего значения при проверке мест возможных утечек. Если дефекты обнаружены, они устраняются, а испытательные процедуры повторяются вновь.

Современные методики позволяют найти даже небольшие утечки. Однако любые неполадки требуют визуального осмотра. Поэтому у специалистов, проверяющих системы в многоквартирных домах, должен быть доступ в квартиры. Для уточнения сроков проведения работ в своих домах, следует обратиться в соответствующую службу ЖКХ.

Порядок и технологические особенности проведения опрессовки системы отопления

Гидравлические испытания систем теплоснабжения принято проводить с различными давлениями опрессовки в зависимости от назначения системы и типа используемого оборудования. Например, узел ввода тепла в здание опрессовывают давлением в 16 атмосфер, системы теплоснабжения вентиляции и ИТП, а также системы отопления многоэтажных домов — давлением в 10 атмосфер, а системы отопления индивидуальных домов — давлением от 2 до 6 атм.

Системы отопления вновь возводимых зданий прессуются в 1,5-2 раза большим давлением от рабочего, а системы отоплений старых и ветхих домов — заниженными значениями в пределах 1,15-1,5. К тому же при опрессовке систем с чугунными радиаторами диапазон давлений не должен превышать 6 атм., зато при установленных конвекторах — порядка 10.

Таким образом, при выборе давления опрессовки следует внимательно ознакомиться с паспортами на оборудование. Оно не должно быть выше максимального давления самого «слабого» звена системы.

Для начала производится заполнение системы отопления или теплоснабжения водой. Если в системе отопления будет залит низкозамерзающий теплоноситель, то опрессовку проводят сначала водой, затем уже раствором с присадками. Следует знать, что в силу меньшего поверхностного натяжения теплоносители на основе этиленгликоля или пропиленгликоля более текучи, чем вода, поэтому в случае незначительных подтеков на резьбовых соединениях их следует порой лишь незначительно подтянуть.

При подготовке функционирующей системы отопления к отопительному сезону рабочий теплоноситель необходимо слить и вновь заполнить чистой водой для опрессовки. Заполнение системы отопления обычно производится в нижней точке котельной или теплового узла через сливной шаровый кран. Параллельно с заливкой системы отопления должен быть стравлен воздух через автовоздушники на стояках, верхних точках ответвлений или через краны Маевского на радиаторах. Для предотвращения завоздушивания системы отопления заполнение системы производится только «снизу-вверх».

Затем производится повышение давления системы до расчетного с контролем падения давления по измерительным манометрам. Параллельно с контролем давления производится визуальный осмотр всей системы, узлов трубопроводов, резьбовых присоединений и оборудования на предмет образования течи и появления капель на швах. Если на системе после заполнения водой образовался конденсат, то трубопроводы необходимо высушить, а затем проводить осмотр дальше.

Приборы отопления и участки трубопроводов, скрытые в строительных конструкциях, подлежат осмотру в обязательном порядке.

Систему отопления выдерживают под давлением не менее 30 минут, а если не обнаружено течи и не было зафиксировано падения давления, то считается, что система опрессовку прошла.

В некоторых случаях падение давления допустимо, но в пределах, не превышающих значения 0,1 атмосферы, и при условии, что визуальный осмотр не подтвердил образования подтеков воды и нарушения герметичности сварных и резьбовых соединений.

При отрицательном результате гидравлических испытаний производят ремонтные работы с дальнейшей повторной опрессовкой.

По окончании испытательных работ составляется акт опрессовочных работ по форме, указанной в основных нормативных документах.

Гидростатическое тестирование СО

Гидравлическое испытание системы отопления заключается в следующем: из нижней точки на обратном трубопроводе (обратке), трассу заполняют жидкостью (водой). Это позволяет наиболее эффективно удалить воздух через открытые (автоматические) воздухоотводчики и расширительный бак. Данный тип проверки СО считается полностью безопасным, так как ее «обкатывают» в наиболее приближенных к рабочим условиях. Следует понимать, что при возникновении аварийной ситуации (разгерметизации трассы) возможно затопление помещений.

Работы проводят в два этапа:

  1. Подача воды под давлением, равным 1,25 от расчетных показателей. Для корректности измерений давление в трубопроводе не должно быть меньше, чем 1,5 МПа. Данный этап считается успешным, если давление в трубопроводе не падает более чем на 0,5 кг/см2 на протяжении 10 и более минут.
  2. На втором этапе, тестирование считается успешно пройденным, если давления в контуре не меняется в последующие 120 мин. или его падение не превышает 20 КПа.

Паровые СО проверяют исключительно гидростатическим методом. Если расчетные параметры соответствуют 0, 07 МПа, то тестирование проводится напором воды, соответствующим 0,25 МПа.

Насосы испытывают только при заполнении трубопровода водой. Первоначально, насос запускается на холостом ходу на 35 мин., после – под нагрузкой, на 10-20 мин. Проверка считается пройденной, если насос проработал циклами: 1 час и 6 часов без критического нагрева и появления посторонних шумов.

Для проверки элеваторного узла следует применять начальное давление не менее 10 кг/см2. При успешном тестировании его повышают до рабочего. Испытания трубопроводов систем отопления следует проводить с соблюдением условий, регламентируемых правилами эксплуатации энергоустановок №115, а именно:

  • Жидкость, которой заполняется контур, должна иметь температуру не выше 45°С, а воздух в помещении – не ниже + 5°С.
  • Давление 1,25 от рабочего.

После 10 мин в данном режиме, напор снижается до рабочих параметров и поддерживается достаточное для осмотра трассы (швов, мест стыковки трубопровода, арматуры и пр.) время.

После завершения работ, контур промывается. Спуск воды осуществляется через муфту, расположенную в нижней части трубопровода. Заключительным этапом является процесс заполнение акта гидравлических испытаний системы отопления.

Данный документ подписывается полномочными представителями заказчика, исполнителя. В некоторых случаях испытания СО проводятся в присутствии представителей надзорных органов, которые ставят на акте свою подпись. Образец акта гидравлических испытаний системы отопления .

Технология опрессовки в многоквартирном доме

Процедура опрессовки выполняется по единому алгоритму, проведение имеет некоторые особенности в различных случаях.

Специальные службы обязаны до и после отопительного сезона осуществлять гидравлические испытания.

Также это мероприятие проводится после ремонта или при вводе в эксплуатацию оборудования.

Итог мероприятия фиксируется документально и составляется соответствующий акт.

Перед опрессовкой проводят:

  • осмотр узла подачи, трубопровода и других детали системы.
  • проверку состояния теплоизоляции магистральной линии.

При эксплуатации свыше 5 лет, перед гидравлическим испытанием рекомендуется промыть систему. С этой целью заливается специальный раствор в освобожденные от теплоносителя трубы.

Завершив эти мероприятия, переходят к опрессовке. Действия имеют следующий порядок.

  1. Во вновь смонтированную или промытую систему заливается вода.
  2. При помощи специального нагнетающего оборудования создают повышенное давление, которое контролируется манометром.
  3. Если уровень давления остается неизменным на протяжении 15-30 минут, то это говорит о герметичности системы и надежности оборудования, которое в нее включено.
  4. Если наблюдается снижение давления, то выясняется причина этого.
  5. Выяснив место, где происходит утечка, ее ликвидируют или меняют неисправный элемент и процедура повторяется.
  6. Успешным считается испытание в случае падения давления не более 0,1 атм на протяжении 30 минут.

Опрессовка открытых систем отопления воздухом

В открытом контуре системы отопления частного дома для создания давления используется расширительный бак, устанавливаемый на чердаке здания. Давление в системе определяется напором водного столба, при его высоте от нижней точки трубопровода до зеркала воды в расширительном баке около 10 метров, напор в линии будет составлять 1 бар.

Для проверки системы достаточно 2-х кратного значения испытательного давления в 2 атмосферы, такой параметр довольно просто получить, используя пневматические методы опрессовки компрессором или ручным автомобильным насосом. Процедура опрессовывания воздухом состоит из следующих операций:

  • Полностью закрывают все автоматические воздухоотводчики на коллекторах, гидрострелках и полотенцесушителях, плотнее закручивают ручные краны Маевского на радиаторах.
  • Сливают теплоноситель из отопительной системы, после чего проводят ее промывку приведенным выше способом, затем воду выливают.
  • Герметично перекрывают входной патрубок расширительного бака на чердаке, подключают через специальный переходник штуцер в форме елочки к сливному патрубку нижней части системы, надевают на него шланг, с которым соединен компрессор или насос, и закрепляют его хомутом или проволокой.
  • Производят закачку воздуха в систему, отслеживая показания по манометру, при достижении давления в 2 бара перекрывают входной вентиль.
  • Отслеживают показания манометра в течение 30 минут, если они не меняются, опрессовка считается завершенной. При уменьшении показаний манометра пытаются обнаружить утечку с помощью мыльного раствора, при положительном исходе воздух под давлением спускают.
  • После ремонта проблемного узла опрессовочную процедуру повторяют, снова закачивая воду компрессором или ручным насосом до нужного давления.

В частном доме проверку отопительной системы повышенным давлением обычно проводят после ввода отопления в эксплуатацию и проведения ремонтных работ, желательно производить эту процедуру не реже, чем один раз в 5 лет для профилактики и выявления возможных протечек.

Процесс проведения работ не представляет особых сложностей для неподготовленного домовладельца, специальное дорогостоящее оборудование можно взять напрокат в одной из фирм и провести испытания самостоятельно в течение нескольких часов в соответствии с техническим регламентом.

Методы опрессовки

В большинстве случаев проверку системы отопления на герметичность проводят водой. В частных домах, в которых установлено отопление небольшого объема и давлением не более 2 кг/см², допускается проведение проверки с помощью воздуха (пневмоиспытания). Это же относится к зданиям, которые не подключены к водоснабжению и где эксплуатация отопления в ближайшее время не планируется.

Опрессовка с помощью воды проводится при температуре воздуха не менее +5 °С. Давление поднимается ручным насосом до величины, превышающей рабочую в 1,5 раза. При этом следует учитывать параметры гидроиспытаний установленного оборудования. Время выдержки под давлением должно быть достаточным для осмотра системы, но не менее 30 минут. Небольшое снижение показаний манометра может быть связано с изменением температуры и не является критическим при испытаниях.

Типы опрессовки определяют объем проверок, которых должно быть достаточно для подтверждения работоспособности оборудования. Во время заполнения трубопроводов водой воздух должен удаляться через вентиляцию батарей. Необходимо помнить, что вода не сжимается. Поэтому подъем давления производится медленно, с временными выдержками.

Опрессовка при помощи насоса

Опрессовка с помощью ручного агрегата обычно проводится только в частных домах.

Опрессовщик для личного пользования достаточно дорог, да и стоит ли приобретать его для использования в очень редких случаях? Например, при необходимости можно использовать недорогой вибрационный компрессор-насос, который помещается даже в ведро, он и с успехом заменит дорогостоящий опрессовщик-компрессор для проверки труб отопления после их ремонта или же перед новым сезоном отопления.

На объекте должно быть необходимое количество воды, и его будет нетрудно рассчитать, если знать емкость радиаторной секции и их общее количество. К полученному числу нужно будет добавить 20-30% воды на трубы. Далее вода заливается в подготовленную емкость, из которой и будет производиться закачка воды в отопление. Можно использовать и большое ведро, и таз, и ванную, но в любом случае насос должен быть полностью погружен в воду.

После насос соединяется со спускным краном отопления, и все это обязательно зажимается хомутами для прочности. Только потом можно открыть спускной кран и включить насос. После этого необходимо следить за давлением на манометре и в емкость доливать воду по мере надобности. Насос выключается тогда, когда манометр покажет 2-2,5 атм. Также закрывается кран и из отопления стравливается воздух при помощи ручных кранов Маевского или же автоматических воздухоотводчиков.

Разновидности и принцип работы насосов для опрессовки системы отопления

Виды

Классификация опрессовочных приборов представлена такими основными типами, как:

  • насос с ручным приводом;
  • электрический насос.

Насос с ручным приводом является полностью механическим устройством. Большим плюсом такого прибора является его низкая стоимость, а также простота в эксплуатации и не привередливость. Обычно механические устройства имеют в составе сразу все необходимые комплектующие – шланги, манометр и бак. Из отрицательных сторон стоит отметить невысокий уровень производительности. При самостоятельном применении данного прибора придется прилагать большие усилия, чтобы выполнить качественно работы по проверке системы.

Исходя из описания насоса с ручным приводом, можно выделить такие положительные стороны:

  • низкая стоимость;
  • простота в использовании;
  • высокая мобильность;
  • не требует источников питания.

Устройства с электрическим приводом хоть стоят дороже и являются более громоздкими, но усилия для их применения сведены к минимуму. Такой гидравлический насос может обеспечить в системе практически любой уровень давления. Во многих случаях данными электрическими устройствами пользуются профессионалы, когда работы по опрессовке необходимо проводить часто и на больших объектах. Электрические приборы позволяют проверить отопительное оборудование, санитарные нормы технических устройств, охладительные и пневматические устройства.

К минусам такого оборудования относится высокая стоимость, хотя плюсов намного больше:

  • полная автоматизация;
  • возможность использования на больших объектах;
  • экономия времени и собственных сил;
  • высокий уровень производительности.

Как правильно выбрать?

Выбирая насос для опрессовки, следует учитывать такие два основных фактора, как:

  • емкость отопительной системы, в которой будет использован насос;
  • как часто будет проводиться опрессовка.

Если проверка системы будет проходить в небольшом жилом помещении и частота проверок будет редкой, то вовсе не обязательно тратиться на электрический насос. В данном случае вполне сгодится и ручной насос. Но если проверка подразумевает опрессовку системы в большом помещении, то мощности ручного устройства может не хватить, поэтому целесообразно приобрести электрический компрессионный насос. Довольно много положительных отзывов получают модели не с пластиковым корпусом, а с железным, чаще всего из стали. А также во многих устройствах присутствует специальный клапан, который не допускает высокого давления в системе при проведении работ. Этот аспект также необходимо учесть при выборе насоса.

Подключение

Перед тем как осуществлять работы по проверке системы, а также подключение насосной станции к ней, рекомендуется внимательно ознакомиться со схемой подключения, принять во внимание конструкцию самой отопительной системы. Вначале систему необходимо заполнить водой температурой выше 5 градусов. Затем при помощи шланга к ней подключается опрессовочное устройство

Обычно используется соединение с резьбой. Ни в коем случае нельзя устранять дефекты в системе с работающим опрессовщиком. А также в целях безопасности не рекомендуется устанавливать слишком высокое давление, что может негативно сказаться на отопительной системе и привести к ее поломке

Затем при помощи шланга к ней подключается опрессовочное устройство. Обычно используется соединение с резьбой. Ни в коем случае нельзя устранять дефекты в системе с работающим опрессовщиком. А также в целях безопасности не рекомендуется устанавливать слишком высокое давление, что может негативно сказаться на отопительной системе и привести к ее поломке.

Модели

Современные производители предлагают широкое разнообразие моделей насосов для опрессовки.

Среди самых известных можно выделить несколько вариантов.

  • НИР-25. Данная модель опрессовочного компрессионного насоса предназначается для проведения опрессовки и гидроиспытаний отопительных систем. Такое устройство имеет ручной привод и его рекомендуется использовать для работ с небольшими объектами. Насос компактен и имеет небольшой вес. Данное устройство прекрасно подойдет для личного пользования при проведении испытаний в частном доме.
  • Компакт-50. Эта модель итальянского производства. Ее плюсы заключены в самом названии – она имеет небольшие габариты и маленький вес. Данный насос имеет в комплектации бак объемом до 12 литров, шланги и манометр.
  • УГИ-1. Еще одна из самых часто используемых моделей опрессовочных насосов. Такое устройство позволяет провести качественные испытания отопительной системы и подходит для выполнения разных задач. УГИ-1 имеет в комплектации бак объемом 20 литров.
