Оптимальная разводка отопления в частном доме: сравнение всех типовых схем

Схемы и инструкция по монтажу от одного котла

Наиболее простым и экономичным способом сооружения комбинированной отопительной системы в частном доме считается схема с радиатором и тёплым полом от одного котла. От него уже монтируются все элементы и циркуляционный насос.

Есть настенные котлы, внутрь которых уже встроен насос. При использовании напольной модели, его придётся устанавливать отдельно.

При прямом подключении к газовому прибору (именно эту модель специалисты советуют устанавливать при обустройстве комбинированного способа отопления в частных домах) — рекомендована установка ёмкости для конденсата. Монтаж обычного котла на газе приведёт к быстрому выходу из строя теплообменника.

Газовое оборудование размещается в помещениях с потолками не ниже 2 метров. Обязательно наличие вентиляции.

Если применяется твёрдотопливная модель, то для подключения тёплого пола к ней, нужна установка буферной ёмкости. Её функция — ограничивать температурный режим, так как напрямую трудно проводить регулировку температуры.

Принцип работы отопления по комбинированной схеме — тёплый пол и батарея от одного котла, состоит в следующем. Нагретая вода направляется в смесительный узел, где она упирается в предохранительную головку. Термоголовка определяет её температуру, и если она превышает необходимый уровень, то вентиль открывается, и происходит смешивание горячего и холодного теплоносителя до нужно градуса.

Затем вода распределяется по контурным магистралям пола и батарей. После прохода всего трубопровода, она возвращается в теплогенератор для нагрева.

 В схему подключения от одного котла тёплых полов и батарей входят следующие элементы:

  • котёл с расширительным баком — нагревает теплоноситель;
  • гидрострелка — разводка, в виде трубы с четырьмя ответвлениями, по ним движется вода;
  • радиаторный и половой насос — они обеспечивают подачу жидкости в коллекторный узел;

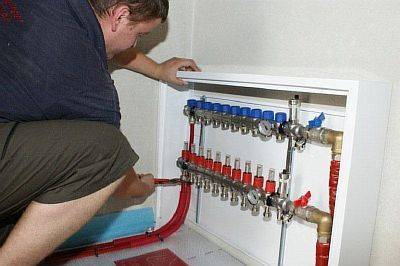

  • коллектор — к его выходам подсоединяются петли пола, и осуществляется подача горячей воды;
  • смесительный узел — в нём происходит разбавление теплоносителя для ТП;
  • термостат — головка, которая открывает или закрывает поступление воды в контуры.

Монтаж системы

После сооружения «пирога» пола — выравнивания основания, гидро и теплоизоляции и укладки нагревательных элементов, можно переходить к монтажным работам и подключению комбинированной системы отопления от одного котла (тёплого пола и радиаторов). Разберем процесс по шагам:

Устанавливается котёл и производится его обвязка (в частном доме он чаще монтируется в отдельном строении). Помещение должно иметь дымоход и приток воздуха.

Соединяются трубы от радиаторов с водонагревателем, между ними монтируется насос.

Подключаются контуры пола через устройство, в котором вода разбавляется до требуемой температуры. Для этого применяются: смесительный узел,  2-х или 3-х ходовой клапан, они крепятся к подающей трубе.

Устанавливается циркуляционный насос.

Контуры пола соединяются через гребёнку с источником подачи горячей воды, именно она является теплоносителем, и будет отапливать помещение.

Преимущества и недостатки

Плюсы и минусы двухтрубной системы следует рассматривать с учётом эксплуатационных свойств и технических характеристик.

ПреимуществаНедостатки
Одинаковая температура теплоносителя во всех радиаторахПовышенный расход труб – к радиатору необходимо вести 2 ветки, подводящую и отводящую
Регулировка теплоотдачи каждой батареиБольшой диаметр труб стояка и подводки к первым в контуре радиаторам
Небольшое гидравлическое сопротивление
Работоспособность всей системы при поломке одного или нескольких радиаторов
Использование в зданиях большой этажности
Гибкость вариантов подводки – в полу, в стенах, вдоль стен, под потолком и за фальшпотолком

Естественная и принудительная циркуляция отопления

Неважно газовое, дровяное, угольное или электрическое отопление в частном доме планируется монтировать. В любом случае есть котел (печь или водонагреватель) для нагрева теплоносителя, а также трубы для его движения по контуру

При этом вода в трубопроводах может течь естественным образом под действие гравитации и конвекции либо принудительно с помощью насоса.

Схема видов циркуляций отопления

Первый пример дешевле и тише работает, нежели второй. Однако принудительная циркуляция позволяет сильно улучшить работу всей отопительной системы. Нередко без насоса подкачки отопление частного дома обойтись вовсе не может. Из-за большого количества радиаторов, поворотов труб и арматуры гидравлическое сопротивление в трубопроводе оказывается слишком высоким. И компенсировать это можно только работой насосной техники.

Общие сведения о двухтрубной системе отопления

Любая система обогрева с жидким теплоносителем состоит из одного или нескольких замкнутых контуров, соединяющих радиаторы и котёл.

В двухтрубной разводке горячий теплоноситель подаётся по одной ветви контура, а возвращается по другой, отсюда и происходит название.

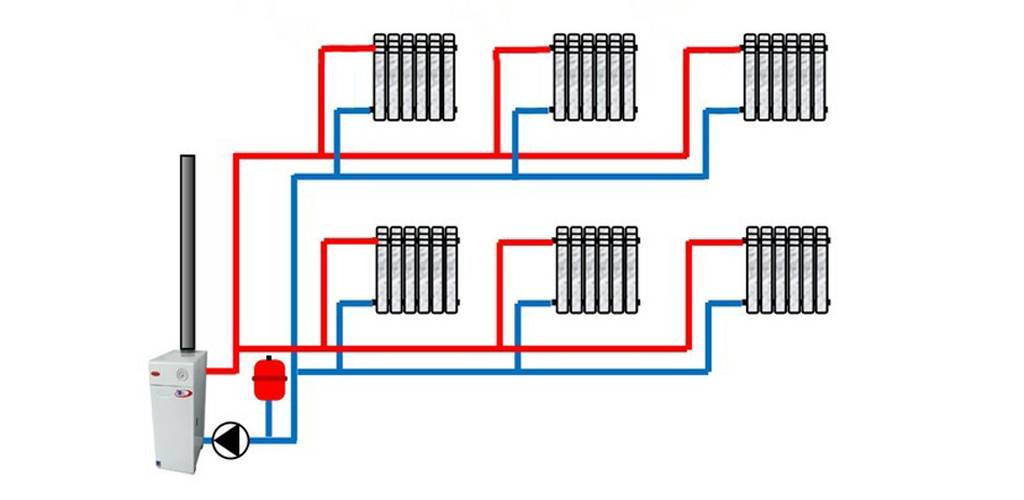

Схема типичной двухтрубной системы отопления в частном доме.

Признаки классификации:

  1. Организация движения теплоносителя – самотёчная и принудительная.
  2. Конструкция – открытая или закрытая, горизонтальная или вертикальная.
  3. Разводка труб – лучевая, тупиковая, кольцевая.

Комбинируя свойства, можно добиться наилучшего соответствия условиям эксплуатации.

Типы систем отопления

Основными элементами любой отопительной сети являются: теплогенерирующий прибор, магистральный трубопровод, теплоотдающие, компенсационные устройства и устройство, обеспечивающее циркуляцию теплоносителя. Отопительные трубопроводы могут быть различной конфигурации и степени технической оснащенности.

Классифицируют системы отопления по трем параметрам:

  • количеству трубных контуров магистрального трубопровода,
  • типу компенсационного устройства,
  • типу циркуляции.

Одно– и двухтрубные системы

Отопительная система может быть:

однотрубной или последовательной,

двухтрубной или параллельной.

В первом случае теплоноситель движется по одному трубному контуру, поочередно проходит через все теплоотдающие приборы, приходя к каждому все более остывшим. Часть магистральной трубы после последнего теплообменника называется обратной трубой или обраткой и служит для отвода холодной рабочей среды обратно к теплогенератору.

В двухтрубной системе энергоноситель циркулирует по двум параллельным контурам: подающему и обратному. Первый контур подает горячий теплоноситель в каждый теплоотдающий прибор, а второй собирает остывшую рабочую среду из теплообменников и отводит ее к отопительному прибору.

Типы циркуляции в системах отопления

Обогрев помещений происходит только в случае, если теплоноситель движется по контуру. Циркуляция бывает или естественной, или принудительной.

В системах с естественной циркуляцией разогретый отопительным прибором энергоноситель разгоняют, чтобы придать ему достаточный для прохождения всего теплового контура импульс. Для этого сразу после теплогенератора монтируют разгонный коллектор – вертикальный участок трубы, при спуске с которого рабочая среда набирает скорость под воздействием силы тяжести.

Принудительную циркуляцию создают специальные циркуляционные насосы, устанавливаемые на обратную трубу. Такая система обеспечивает движение теплоносителя по контуру любой протяженности и сложности, но полностью зависит от наличия электроэнергии и при отключении электроснабжения прекращает работать.

Типы компенсационных устройств

В зависимости от способа компенсации перепадов давления рабочей среды в контуре, выделяют два типа систем отопления: открытую и закрытую.

В открытой системе давление регулирует компенсационный бак, частично или полностью открытый. При увеличении давления в теплосети избыток рабочей среды поступает в бак, при снижении – уходит обратно в трубопровод.

В закрытой системе расширительная емкость герметична и имеет два автономных отсека, разделенных мембраной. Принцип работы тот же, но теплоноситель, попадая в первый отсек, не контактирует с окружающей средой, а взаимодействует с клапаном. При избыточном давлении рабочая среда давит на мембрану, сжимая воздух во втором отсеке, когда давление нормализуется, воздух во втором отсеке разреживается и выдавливает теплоноситель обратно в трубопровод.

Лучевая система

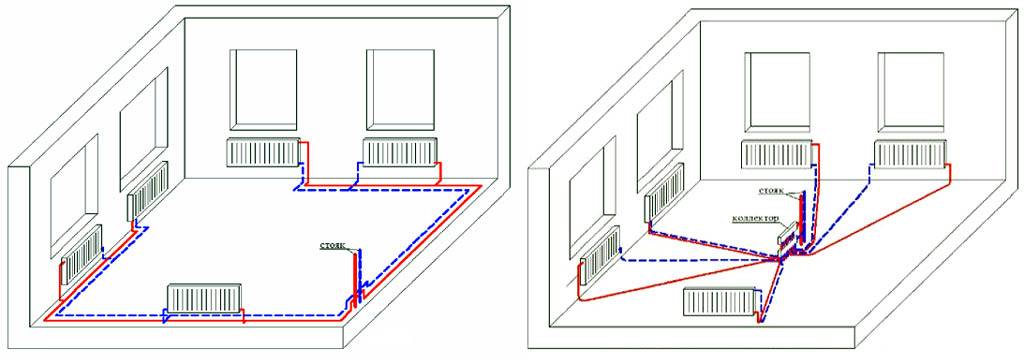

Коллекторная (лучевая) схема отопления – самая продвинутая и современная по теплоэффективности. В ней к каждому из радиаторов подходит пара труб от двух общих для этажа коллекторов, которые сами подключены к котельному оборудованию. Регулировка температуры при данной разводке более гибкая. Плюс к коллекторам допустимо подключить не только батареи, но и «теплый пол».

Трубопроводы в этом случае можно прокладывать как угодно. Часто их просто закладывают под заливной пол. Главный недостаток лучевой схемы – высокая стоимость системы в целом и большая протяженность труб. Плюс последние в уже отделанном коттедже прокладывать в огромном количестве будет сложно. Их устройство следует заранее планировать еще на стадии проектирования жилища.

Лучевая схема — идеальное распределение тепла

Это шифер при необходимости относительно легко можно заменить другим кровельным материалом. Схема прокладки отопительных труб более мудрена, изменить ее впоследствии не так-то просто. Даже жесткие размеры листа ондулина не так страшны, обрезков выходит много, но это всего лишь незначительное увеличение сметы кровли. С отопительными трубопроводами, тем более под лучевую разводку, все гораздо сложнее.

Проводим монтаж отопления в частном доме

Один из вариантов правильно спланированного котельного помещения.

Система отопления устанавливается в несколько этапов. Первым делом вам необходимо обустроить помещение под котел. Оно должно быть хорошо проветриваемое, обработанное огнеупорными материалами. Сам котел монтируется не вплотную к стене, а с небольшим отступом. От потолка, пола и остальных стен также нужно отступить. Вешайте прибор так, чтобы к нему было легко добраться.

После установки котла переходите к подключению насоса (если он нужен) или монтажу коллектора (если предусмотрен). Также закрепите все регулирующие и измерительные приборы около котла. Только после вышеперечисленных действий стоит переходить к обустройству магистральных трубопроводов. Здесь не обойтись без перфоратора, так как для прокладки линии придется пробивать в стенах отверстия.

Важно! Уклон должен составлять не менее 5 мм на метр – очень важно выдержать уклон. Отсутствие такового негативно скажется на работе всей системы в целом, поэтому ответственно отнеситесь к этому вопросу

Схематическое изображение правильного уклона в системе отопления. Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел.

Радиаторы устанавливаются в последнюю очередь. Перед монтажом нужно разметить стену, затем просверлить отверстия, куда устанавливают кронштейны. При разметке соблюдайте следующие расстояния: от пола до нижней стороны батареи – не менее 10 см, от стены до задней стенки – не менее 2 см, а от подоконника – не менее 10 см. Желательно на все входы и выходы батарей ставить вентили, что упростит замену или ремонт.

Только после окончания всех работ можно проверить систему. Если вы устанавливали газовый котел, то обязательно вызовите на пробный запуск представителя газовой службы.

На самом деле установка системы отопления в частном доме – не настолько сложное занятие. Достаточно соблюдать все правила и работать без спешки. Проблема заключается лишь в сроках. Если у вас не слишком много времени, то посмотрите цены на работу, прикиньте, что вы сможете сделать самостоятельно, а что лучше доверить мастерам. Таким образом, вы сэкономите время и деньги. Покупайте качественные материалы, тогда все элементы прослужат вам намного дольше. Также устанавливайте хорошие радиаторы, они буду иметь больший КПД, а значит, затраты на топливо сократятся.

Схема монтажа отопления с тёплым полом в частном доме

В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.

Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.

По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.

Как провести отопление своими руками — вариант на два крыла

Ранее уже говорилось, что отопительная система представляет два варианта, одно и двухтрубная. Наиболее распространенной и лучшей по сохранению тепла является двухтрубная. Она также представлена двумя видами: тупиковой и попутной. При тупиковой схеме теплоноситель в подающей трубе движется навстречу потоку жидкости в обратке, т.е., попросту говоря, теплоноситель движется в одном направлении. Такая схема называется петлей Тихельмана.

Если протяженность труб большая, то всю разводку разделяют на две части или, как говорят, на два крыла. Такая схема особенно популярна в частных домах и на дачах.

Протяженность обоих частей или крыльев необходимо делать одинаковыми, а все радиаторы в этой сети подключаются при помощи вентилей. Это позволит быстро и оперативно регулировать подачу воды.

В остальном монтаж аналогичен всем остальным и не требует каких-либо особенностей.

Подбор оптимальной схемы отопления

Для обогрева жилища чаще всего используются следующие схемы, как установить котел отопления в частном доме:

  • Однотрубные. Один коллектор обеспечивает все радиаторы. Он играет роль и подачи, и обратки, так как прокладывается замкнутым контуром рядом со всеми батареями.
  • Двухтрубная. В этом случае применяется отдельная обратка и подача.

Чтобы выбрать наиболее оптимальную схему установки котла отопления в частном доме, рекомендуется проконсультироваться со специалистом. Однако в любом случае, двухтрубная система является более прогрессивным решением вопроса какая схема отопления лучше для частного дома. Хотя на первый взгляд может показаться, что однотрубная система позволяет сэкономить на материале, однако практика показывает, что такие системы и дороже, и сложнее.

Важно понимать, что внутри однотрубной системы остывание воды происходит намного быстрее: в результате более дальние радиаторы приходится оснащать большим числом секций. Также у раздающего коллектора должен быть достаточный диаметр, превосходящий линии двухтрубной разводки

Кроме того, в данной схеме существует серьезное затруднение при организации автоматического управления из-за влияния радиаторов друг на друга.

Небольшие строения типа дач, где число радиаторов не превышает 5, можно без опасения оснащать однотрубной горизонтальной схемой системы отопления частного дома своими руками (ее еще называют «ленинградкой»). Если число батарей увеличить, будут наблюдаться сбои в ее функционировании. Еще одно применение подобной развязки – однотрубные вертикальные стояки в двухэтажных коттеджах. Подобные схемы встречаются довольно часто и работают без сбоев.

Двухтрубная развязка обеспечивает доставку на все батареи теплоносителя одинаковой температуры. Это позволяет отказаться от наращивания секций. Наличие подающей и обратной трубы создает оптимальные условия для внедрения автоматического управления радиаторами, для чего используются термостатические вентили. В этом случае можно брать трубы меньшего диаметра и более простые схемы.

Какие бывают схемы отопления частного дома двухтрубного типа:

  • Тупиковыми. В этом случае трубопровод состоит из отдельных ветвей, внутри которых используется встречное движение теплоносителя.
  • Попутными двухтрубными. Здесь обратка выполняет роль продолжения подачи, что обеспечивает кольцевое движение теплоносителя внутри схемы.
  • Лучевыми. Наиболее дорогостоящие схемы, где каждый радиатор имеет отдельно проложенную скрытым способом (в полу) линию от коллектора.

Если при укладке горизонтальных магистралей большого диаметра использовать уклон 3-5 мм/м, то будет достигнут гравитационный способ работы системы, и циркуляционные насосы можно не применять. Благодаря этому достигается полная энергетическая независимость системы. Этот принцип можно применять как однотрубных, так и двухтрубных схемах: главное – создать условия для самотечной циркуляции теплоносителя.

В открытых отопительных системах потребуется наличие в самой верхней точке расширительного бака: такой подход является обязательным при обустройстве самотечных контуров. Однако обратная труба рядом с котлом может быть оснащена мембранным расширителем, что позволит сделать систему закрытой, работающей в условиях избыточного давления. Такой подход считается более современным, и чаще всего используется в системах принудительного типа.

Особого упоминания при исследовании, какую схему отопления выбрать для частного дома, заслуживают теплые полы. Стоит такая система довольно дорого, так как требует укладки в стяжку нескольких сотен метров трубопровода: это позволяет обеспечить каждую комнату отдельным нагревающим водяным контуром. Трубы коммутируются на распределительном коллекторе, который имеет смесительный узел и собственный циркуляционный насос. В результате помещения прогреваются очень равномерно и экономично, в комфортной для людей форме. Подобный тип отопления может применяться в различных жилых помещениях.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

  1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
  2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
  3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
  4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

  1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
  2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Особенности однотрубной системы отопления

Выбор одно- или двухтрубного отопления не зависит от этажности дома – подходят оба типа, но для зданий с 2-мя и более этажами обязательна установка циркуляционного насоса.

Наиболее эффективным считается обогрев с жидким теплоносителем (водой или антифризом), тогда как для маленьких одноэтажных домов, например, летних дач, можно рассмотреть и другие варианты.

Принцип работы и отличительные признаки

Отопительные радиаторы, согласно однотрубной схеме подключаются последовательно, то есть теплоноситель сначала попадает в один прибор, ближний к котлу, от него по трубопроводу – в другой и т.д. Закольцованный контур, который представляет собой сеть, подходит и для 2-этажного дома, так как он удобно располагается вдоль стен по периметру.

Простейшая схема однотрубного отопления для 2-этажного здания: от стояка подачи теплоноситель поступает в отопительные радиаторы, подключенные в последовательном порядке

Наличие запорной арматуры способно улучшить пользование системой. Например, кран Маевского предназначен для удаления воздушных «пробок», которые часто возникают во время простоя, то есть в летний период. Кроме него используют различные модели балансировочных вентилей, шаровых кранов, специальных регуляторов.

Принудительный способ циркуляции в однотрубной конструкции при временном отсутствии электричества можно заменить естественным, но для этого необходим монтаж мембранного бака и расположение горизонтальных труб под наклоном до 5º.

Оценка недостатков и преимуществ

Основным плюсом однотрубных сетей считают более легкое составление проекта и непосредственно сам монтаж. Минимум труб позволяет не ориентироваться на сложную планировку помещений, а просто прокладывать трубопровод строго по периметрам обоих этажей. Ценится и экономия на приобретении для единственной магистрали меньшего количества элементов – труб, кранов.

Одна труба занимает намного меньше места, чем две, поэтому ее можно замаскировать под напольным покрытием, незаметно проложить в дверных проемах, то есть произвести монтаж без нарушений интерьера.

Одним из главных недостатков однотрубной системы, актуальным для дома с 2 этажами, является быстрое остывание теплоносителя во время последовательного перемещения сквозь радиаторы (+)

К недостаткам можно отнести необходимость в покупке более мощного циркуляционного электронасоса, вследствие чего возрастает плата за электроэнергию. Регулировать уровень температуры в конструкции с последовательным подключением сложнее: при понижении интенсивности нагрева в ближайшем радиаторе автоматически произойдет понижение температуры во всей магистрали.

Типы систем отопления

Основными элементами любой отопительной сети являются: теплогенерирующий прибор, магистральный трубопровод, теплоотдающие, компенсационные устройства и устройство, обеспечивающее циркуляцию теплоносителя. Отопительные трубопроводы могут быть различной конфигурации и степени технической оснащенности.

Классифицируют системы отопления по трем параметрам:

  • количеству трубных контуров магистрального трубопровода,
  • типу компенсационного устройства,
  • типу циркуляции.

Одно– и двухтрубные системы

Отопительная система может быть:

  • однотрубной или последовательной,
  • двухтрубной или параллельной.

В первом случае теплоноситель движется по одному трубному контуру, поочередно проходит через все теплоотдающие приборы, приходя к каждому все более остывшим. Часть магистральной трубы после последнего теплообменника называется обратной трубой или обраткой и служит для отвода холодной рабочей среды обратно к теплогенератору.

В двухтрубной системе энергоноситель циркулирует по двум параллельным контурам: подающему и обратному. Первый контур подает горячий теплоноситель в каждый теплоотдающий прибор, а второй собирает остывшую рабочую среду из теплообменников и отводит ее к отопительному прибору.

Типы циркуляции в системах отопления

Обогрев помещений происходит только в случае, если теплоноситель движется по контуру. Циркуляция бывает или естественной, или принудительной.

В системах с естественной циркуляцией разогретый отопительным прибором энергоноситель разгоняют, чтобы придать ему достаточный для прохождения всего теплового контура импульс. Для этого сразу после теплогенератора монтируют разгонный коллектор – вертикальный участок трубы, при спуске с которого рабочая среда набирает скорость под воздействием силы тяжести.

Типы компенсационных устройств

В зависимости от способа компенсации перепадов давления рабочей среды в контуре, выделяют два типа систем отопления: открытую и закрытую.

В открытой системе давление регулирует компенсационный бак, частично или полностью открытый. При увеличении давления в теплосети избыток рабочей среды поступает в бак, при снижении – уходит обратно в трубопровод.

Расширительные баки, открытые и закрытые системы

Однотрубная система отопления открытого типа с принудительной циркуляцией. Расширительные бак должен находиться в самой верхней точке.

Создавая отопление в двухэтажном частном доме своими руками, необходимо продумать вопрос о расположении расширительного бачка. Если планируется создание открытой системы, то бачок устанавливается в самой верхней точке отопительной системы. Чаще всего он стоит на верхушках вертикальных участков – это обеспечивает эффективное удаление пузырьков воздуха. Иногда его ставят и на обратную трубу, но такая схема не обеспечивает удаление воздуха и вынуждает устанавливать дополнительные трубы.

В закрытых отопительных системах используются:

  • Герметичные расширительные бачки;
  • Воздухоотводчики;
  • Предохранительные клапаны;
  • Термоманометры.

Герметичные баки представляют собой полые металлические конструкции с гибкой внутренней перегородкой. Эта перегородка выгибается и принимает на себя часть расширившегося при нагреве теплоносителя. Отопительная система остается полностью герметичной. Воздух удаляется через специальный воздухоотводчик, а если обнаружится превышение давления, оно будет сброшено посредством предохранительного клапана.

Открытые отопительные системы не требуют монтажа воздухоотводов и предохранительных клапанов, но они требуют установки бачка в самой верхней части. Что касается закрытых систем, то здесь бак ставится вблизи отопительного котла, вместе с «группой безопасности». В результате затраты на создание отопления в двухэтажном частном доме возрастают, но у жильцов появляется возможность создать отопление с незамерзающим теплоносителем.

В открытых отопительных системах использование иных теплоносителей, кроме воды, довольно проблематично. Поэтому мы делаем выбор в пользу закрытых систем, монтаж которых не вызовет огромных дополнительных расходов.
