Как сделать заземление для газового котла в частном доме: познаем главное

Акт на заземление газового котла по форме протокола ЭЛ-8

Мы используем сертифицированные и проверенные приборы проверки заземляющих устройств и надежные инструменты монтажа. По требованию заказчика выдаем протокол проверки заземления от сертифицированной электролаборатории. Приборы замера сопротивления растеканию тока заземляющих устройств используемые нами в процессе монтажа. Заземление лаборатории Монтаж своими руками Как купить Заземление.

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Проверка заземления,электролаборатория,проверить заземление в Киеве,Одессе,096 262 9848

Периодическое измерение сопротивления растеканию тока заземляющих устройств также является необходимой частью работ по диагностике состояния электросети и проверки условий эксплуатации электрооборудования на объекте.

Заземление лаборатории Монтаж своими руками Как купить Заземление. Теория Теория Расчет сопротивления заземления Что такое модульное заземление Измерение сопротивления заземления Заземление в вечной мерзлоте Протокол проверки заземления Элементы модульного заземления Доставка Гарантии ФОТО видео монтажа заземления Контакты Отзывы и предложения. Протокол выдаётся сертифицированной электролабораторией, имеющей лицензию ростехнадзора. Как правило, от физических лиц протокол проверки заземляющего устройства требуют газовщики областные газовые службы при приемке и ввода в эксплуатацию газового оборудования частных домовладений, замены газовых счетчиков в частных домах. Энергетики требуют протокол при увеличении мощности потребляемой электроэнергии собственником объекта. Для юридических лиц случаев предъявления протокола проверки сопротивления заземления на порядок больше. Процесс выдачи протокола проверки заземляющего устройства сопротивлению тока в общих чертах выглядит следующим образом:.

Нормативные документы

Установленные требования регламентируют порядок организации системы отопления для каждого типа котла, его мощности и места размещения.

Чаще всего применяется оборудование, которое работает на природном газе. Это связано с высокой производительностью и дешевизной при использовании. Конструкция и способ работы позволяют использовать его также и в общественных зданиях.

Нормы СНиП II-35-76 определяют условия установки котлов, работающих на твердом топливе. Электрокотлы монтируются согласно нормативам ПУЭ.

Эти документы закрепляют требования к устройству отопительной системы. Кроме них, существует множество других, регламентирующих отдельные моменты при строительстве, теплоузлов.

Правила и нормы установки газового котла в частном доме

Поскольку нужно выполнять большое количество правил, а иногда и согласовывать условия с газовиками, проектировщиками, пожарной инспекцией, принимающей стороной, лучше доверить разработку проекта и устройство теплоузла организации, уполномоченной производить такие работы и сертифицированной должным образом.

Однако знание хозяином основных норм целесообразно. Место установки котла строго регламентируется. В кухне или другом месте дома можно располагать только небольшие устройства мощностью до 60 кВт.

Объем котельной существующими правилами тоже установлен.

Место определяется следующим образом:

  1. Котел мощностью до 30 кВт можно располагать в любом помещении не менее 7,5 м², кроме кухни.
  2. Если кухня размером 15 м³ и высота потолка составляет 2,5 м, допускается располагать котел до 60 кВт.
  3. Устанавливать оборудование мощностью 30 до 60 кВт можно при объеме помещения не менее 13,5 м³.
  4. Кубатура котельной при оборудовании от 150 до 350 кВт предусматривается в размере 15 м³ и более.

Система отопления может иметь 1 или 2 контура. В первом случае она служит только для обогрева и нуждается в дополнительной установке бойлера, а во втором — выполняет обе функции, т.е. отапливает дом и греет воду. Одноконтурный котел целесообразно устанавливать там, где используется много горячей воды.

В 2019 г. введено новое требование — газовая котельная обязательно оборудуется системой для определения утечки газа. Специальный анализатор остановит работу котла в случае необходимости.

Котел закрепляют на стене либо устанавливают на полу. В первом случае его мощность должна быть не более 60 кВт, а в кухне или прихожей этот показатель равняется 35 кВт.

Газовые настенные котлы отличаются высокой чувствительностью к жесткости воды. Для ее смягчения на входе агрегата устанавливают фильтр. Напольные варианты отапливают большие площади и более долговечны.

Для обслуживания оборудования рекомендуется проектировать площадь котельной не менее 7-10 м², а если там есть другая техника, лучше увеличить ее до 12 м². Манометры и другие измерительные приборы проверяются аттестованной лабораторией КИП согласно установленному графику.

Требования к заземлению газового котла

Официальный документ ПУЭ предоставляет комплекс нормативных правил и требований, которые в подробностях описывают схему подключения заземления газового котла к частному дому. В соответствии с поставленными нормами должен прилагаться специальный контур, уводящий электрический заряд в грунт возле частного дома. Но в документах нет точных указаний касательно типа комплектации – самодельной или промышленной.

Нормативы правил устройств электроустановок включают перечень элементов, которые не разрешено применять для заземляющего контура:

  • узлы отопительных и канализационных трубопроводов;
  • металлические конструкции стандартных газовых магистралей и труб других взрывоопасных веществ.

В соответствии с правилами разрешено использовать водосточные магистрали, которые находятся в грунте возле частного дома. Железобетонные узлы с хорошей гидроизоляцией и прочие стальные конструкции, расположенные в земле, окажутся полезными. Если подобные элементы будут отсутствовать, то придется самостоятельно сооружать контур заземления.

Расчет параметров для достижения требуемого сопротивления

Сопротивление заземляющей конструкции должно быть:

  • не более 10 Ом в глинистом грунте;
  • не более 30 Ом в садовой земле близкой к чернозему;
  • не более 50 Ом в песчаном грунте;
  • не более 150 Ом в глиняно-песчаной смеси.

Физические характеристики контура заземления сильно зависят не только от типа грунта, но и климатических особенностей местности, поэтому даже стандартная, достаточная в большинстве случаев конструкция всегда проверяется на практике. В зависимости от результатов в контур могут быть внесены изменения. Проверка физических свойств конструкции довольно проста:

  1. Соединяем все вертикальные и горизонтальные проводники, чтобы они плотно прилегали друг к другу.
  2. С помощью омметра (прибора для измерения сопротивления) замеряем показатели для собранного контура, обычно они находятся в диапазоне 4-8 Ом, т.е. в допустимых пределах для любого типа грунта – конструкция соответствует требованиям и готова к монтажу.
  3. Если результат измерений превышает допустимые значения, необходимо внести в конструкцию изменения, обычно достаточно добавить еще один или несколько проводников, использовать проводники с большей площадью поперечного сечения и т.д.

Зачем нужно заземлять газовый котел?

Обязательный элемент устройства любого газового котла – металлический кожух, на поверхности которого образуются статические заряды при подключении прибора к сети.

И если не позаботиться о «путях отхода» для электричества, в один неблагоприятный момент может выйти из строя вся электронная составляющая прибора или ее отдельные элементы. Например, плата или система управления.

Чтобы этого не произошло, котел «подстраховывают» заземлением – проводником, который соединяет электроприбор с заземлителем, а последний – непосредственно с грунтом. У земли есть свойство «поглощать» электрический ток, поэтому ее среда и будет являться гарантией безопасности от выхода из строя оборудования при перепадах напряжения или замыканиях в сети.

Какой бы вид котла вы не выбрали – газовый, твердотопливный, электрический – правильный монтаж оборудования невозможен без обустройства заземляющего контура

Заземление необходимо, чтобы:

  • Уменьшить взрывоопасность прибора – статическое электричество нередко становится причиной самовозгорания устройств, работающих от газа, да еще и под давлением.
  • Исключить вероятность травматизма – металлический корпус иногда «пробивает», и при прикосновении человек может ощутить поражение током от легкого покалывания до мощного заряда с последующим летальным исходом.
  • Предупредить поломку автоматики – платы газовых котлов чувствительны к перепадам напряжения, а их замена обойдется минимум в треть стоимости самого оборудования.

Кроме того, к работающему без заземления котлу будет масса вопросов от инспекторов газовой службы, которые могут вылиться в ощутимые штрафы и принудительное отключение прибора. Поэтому оборудовать заземлительный контур стоит в любом случае, ведь речь идет не только об экономических нюансах, а и вашей безопасности.

Галерея изображений

Фото из

Заземление в обязательном порядке выполняют для всех видов энергозависимых газовых котлов – напольных и настенный моделей, в конструкции которых есть питающиеся электричеством устройства

Не допускается заземлять газовое оборудование на трубы контуров отопления и водоснабжения. Систему заземления нужно вывести за пределы дома

В случае пробоя электрозаряда на корпус, возникающего в случае нарушения изоляции провода, заземление обеспечивает отвод тока по наиболее простому пути, защищая оборудование и владельцев дома от ударов

Система заземления, предназначенная для обустройства газового котла, снимает статику, предотвращая сбой показаний датчиков и нарушения в работе электронной платы

Возникающее в ходе работы газового котла статическое поле может повлиять на работу электромагнитного клапана, в результате чего оборудование не будет зажигаться, а в горелку не сможет поступать газ

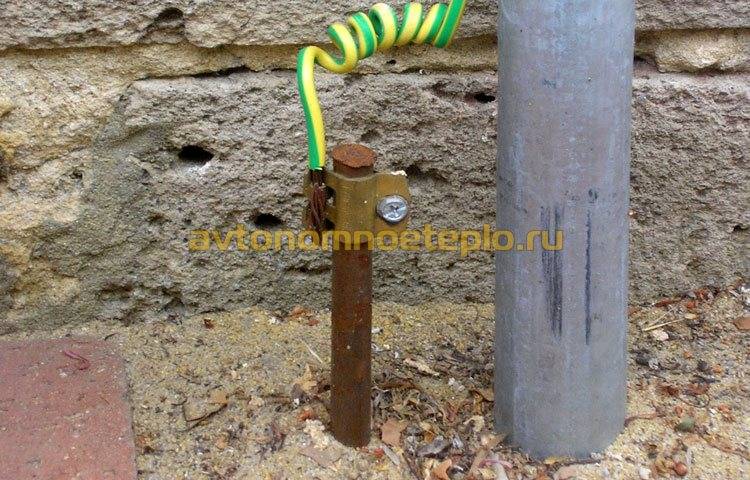

Заземляющий провод от газового котла выводится наружу и подключается к системе заземления, погруженной в грунт. Заряд, пробитый на корпус, должен выводиться в заземляющий контур

Несмотря на то что допуск регламента ПУЭ по сопротивлению до котла составляет 30 Ом, газовщики рекомендуют придерживаться значений в 10 Ом, т.к. грунт в верхних слоях у нас в основном глинистый (супеси, суглинки)

Внутренний контур заземления может соединяться с наружной частью через шину, установленную в отдельном боксе или через общедомовую шину заземления, расположенную в общем щитке

Напольная модель газового котла

Вывод заземления за пределы дома

Назначение системы заземления для газового котла

Защита датчиков и электронной платы

Электромагнитный клапан газового котла

Вывод системы заземления в грунт

Измерение сопротивления заземления для котла

Подключение заземления в отдельном боксе

Как заземлить газовый агрегат?

Как правильно сделать заземление газового котла? Сперва следует учесть ряд важных нюансов:

  1. Для заземляющей металлоконструкции, устанавливаемой в грунт, подойдут: уголок, швеллер, профильная труба.
  2. Металлическая поверхность должна быть защищена от коррозии: оцинковкой, медным покрытием или антикоррозийной пастой.
  3. Площадь поперечного сечения провода, соединяющего нулевую фазу щитка с контуром заземления для газового котла, зависит от типа металла. Для меди оптимальным считается 1 см², для стали – 7,5 см², для алюминия – 16 см².
  4. Сопротивление заземлителя для песчаных грунтов не должно быть больше 50 Ом, для глинозема – до 10 Ом.
  5. Электроды должны изготавливаться из материала, который соответствует сопротивлению контура. Лучший вариант – двухдюймовые трубы или уголки длиной от 2 м и площадью поперечного сечения от 6 см².
  6. Шина должна выполняться только из стальной или медной полосы.

Соблюдение перечисленных условий избавит Вас от претензий со стороны проверяющих органов.

Простой расчет параметров контура

Проще всего произвести заземление газового котла опытным путем без применения сложных формул и расчетов. В этом случае работу выполняют по следующему алгоритму:

  • за основу берут контур из трех стержней длиной по 3 м в форме равнобедренного треугольника;
  • соединяют проводники;
  • берут омметр, который замеряет сопротивление, и измеряют показания контура – оптимальным является значение 4 Ом;
  • если результат существенно выше оптимального, то к контуру добавляют еще один элемент и снова измеряют сопротивление; продолжают добавлять до тех пор, пока значение не приблизится к идеальному или хотя бы максимально допустимому в 10 Ом.

При желании можно определить количество электродов с помощью формул, которые имеются в специализированной литературе. Но для оптимальной работы газового агрегата достаточно самого простого расчета параметров.

Монтаж заземления

Установка системы для заземления газового котла должна производиться не ближе 1 м и не далее 5 м от дома. Это место нельзя в дальнейшем использовать для пристроек, возделывания земли или других целей. Лучше обгородить участок бордюром и украсить его композицией из камня.

На выделенном участке сначала рисуют схему контура. В большинстве случаев она имеет форму равнобедренного треугольника, но при недостатке свободного места, может иметь вид квадрата, линии или многоугольника. Форма зависит от количества электродов и положения дома.

Для монтажа понадобятся следующие инструменты:

  • сварочный аппарат;
  • болгарка для нарезки и корректировки труб;
  • дрель или перфоратор;
  • лопата, кувалда или ямобур.

Теперь пошагово рассмотрим, как правильно выполнить монтаж и подключение контура:

  1. По линиям расчерченного макета выкапывают траншеи шириной 35-40 см, глубиной – 50-70 см. От самой ближней к дому вершины треугольника делают траншею до фундамента.
  2. При помощи кувалды или ямобура в вершинах треугольника забивают электроды – металлические стержни из труб и уголков длиной около 3 м. Вбить их необходимо так, чтобы они высовывались из земли на 15-20 см.
  3. Затем электроды соединяют между собой. Для этого по дну траншеи укладывают стальные полосы сечением 4,8-5 см². Соединяют конструкцию путем точечной сварки.
  4. Теперь к ближайшему к дому электроду приваривают металлическую полосу, которая выводится по траншее на место, где будет входить заземление в само здание. От земли эта полоса должна отходить не менее, чем на 50 см.
  5. Далее заводят систему в дом: делают отверстие перфоратором в стене, через него вводят медный провод, который фиксируется одной стороной к клемме на заземлительной шине, а другой – к металлической пластине на цоколе.
  6. Теперь газовый котел подключают к щитку через автомат с помощью трехжильного провода. Также рекомендовано подключить стабилизатор напряжения.

Перед тем как закопать конструкцию нужно проверить сопротивление расхождения тока по контуру. Если результат меньше допустимого показателя в 10 Ом, то можно закапывать. Если сопротивление больше контрольного значения, следует добавить еще электроды, пока показатель не достигнет нормы.

Распространенные причины, почему шумит газовый котел

Все о возможных неисправностях газового котла и способах их устранения здесь

Существует еще один верный метод проверки полученного заземления на работоспособность. Для этого потребуется лампочка в 100 Вт, вставленная в патрон с переноской. Один ее конец подключают к фазе 220 В, а другой соединяют с металлической полосой одной из сторон системы. Если лапа горит, как будто вставлена в розетку, то заземление работает. Если свет тусклый или мигающий – следует проверить стыки системы. Если лампочка не горит – нужно проверить всю конструкцию.

Правила устройства электроустановок о заземлении

В промышленности заземление используется давно, в жилом фонде оно стало использоваться относительно недавно. Правда, в правилах устройства электроустановок (ПУЭ) о заземлении написано немало. Здесь четко расписано, как должен проводиться заземляющий контур, какие элементы должны в нем использоваться, параметры заземляющих контуров и все остальное. Вот почему к этой системе защите от утечек тока необходимо относится со всей ответственность, имеется в виду монтаж, расчет и обслуживание. Итак, заземление (ПУЭ лежит в основе) определяет безопасность эксплуатации электрических сетей.

Термины заземляющей системы

Прежде чем переходить к рассмотрению правил монтажа заземления, необходимо обозначить термины, которыми пользуются специалисты, проводя данный тип работ.

  • Во-первых, что такое заземляющее устройство? Это конструкция, состоящая из заземлителя и заземляющих проводников.
  • Во-вторых, что такое заземлитель? Это проводник из металла, который непосредственно соединяется с землей.
  • В-третьих, что такое заземляющие проводники? Это система металлических проводников, которые соединяют заземлитель с электрическим оборудованием.

Обратите внимание, что заземление электроустановки искусственным способом называется преднамеренным. Есть такое понятие, как сопротивление заземляющего устройства. Это, по сути, сумма сопротивлений заземлителя и заземляющих проводников

Если говорить о сопротивлении самого заземлителя, то это напряжение относительно земли к проходящему по металлическому проводнику току

Это, по сути, сумма сопротивлений заземлителя и заземляющих проводников. Если говорить о сопротивлении самого заземлителя, то это напряжение относительно земли к проходящему по металлическому проводнику току.

Заземлители искусственные и естественные

С терминами разобрались, теперь можно рассмотреть, какие проводники можно использовать в качестве заземлителя. По заголовку раздела становится понятным, что они могут быть или естественными, или искусственными.

К естественным относятся металлические системы подземных трубопроводов (водопровод, канализация, скважины) или металлические конструкции зданий и сооружений, глубоко входящие в землю.

Внимание! Трубопроводы, проложенные под землей, могут быть использованы в качестве естественного заземления лишь в том случае, если стыки труб были соединены газо- или электросваркой. Использовать в данных целях нефте-, газо- и бензопроводы запрещается. В ПУЭ это четко обозначено

В ПУЭ это четко обозначено.

Что касается искусственных заземлителей, то для этого чаще всего используются металлические профили, которые вбиваются в землю на глубину от 2,5 до 3 м. Чаще всего для этих целей применяются стальные уголки с шириною полки 50 мм, арматуру или трубы. Обязательное условие – это оставить над поверхностью земли 10 см торчащего профиля. Заземлителей должно быть или четыре, или три, они устанавливаются или квадратом, или треугольником. Торчащие концы обвязываются круглой арматурой диаметром 10-16 мм или стальной полосой шириною 30 мм. Все стыки производятся только электросваркой.

Нормы и требования к заземляющему контуру

Для газовых котлов предъявляются повышенные требования к заземлению. Прежде всего не может быть использована естественная конструкция: трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей, трубопроводы канализации или отопления. Поэтому в качестве заземляющего контура всегда используется искусственная конструкция.

Выбор заземлителя

Варианта всегда два: готовый заземляющий комплект (его стоимость в среднем 6-8 тыс. руб.) и самостоятельная сборка конструкции.

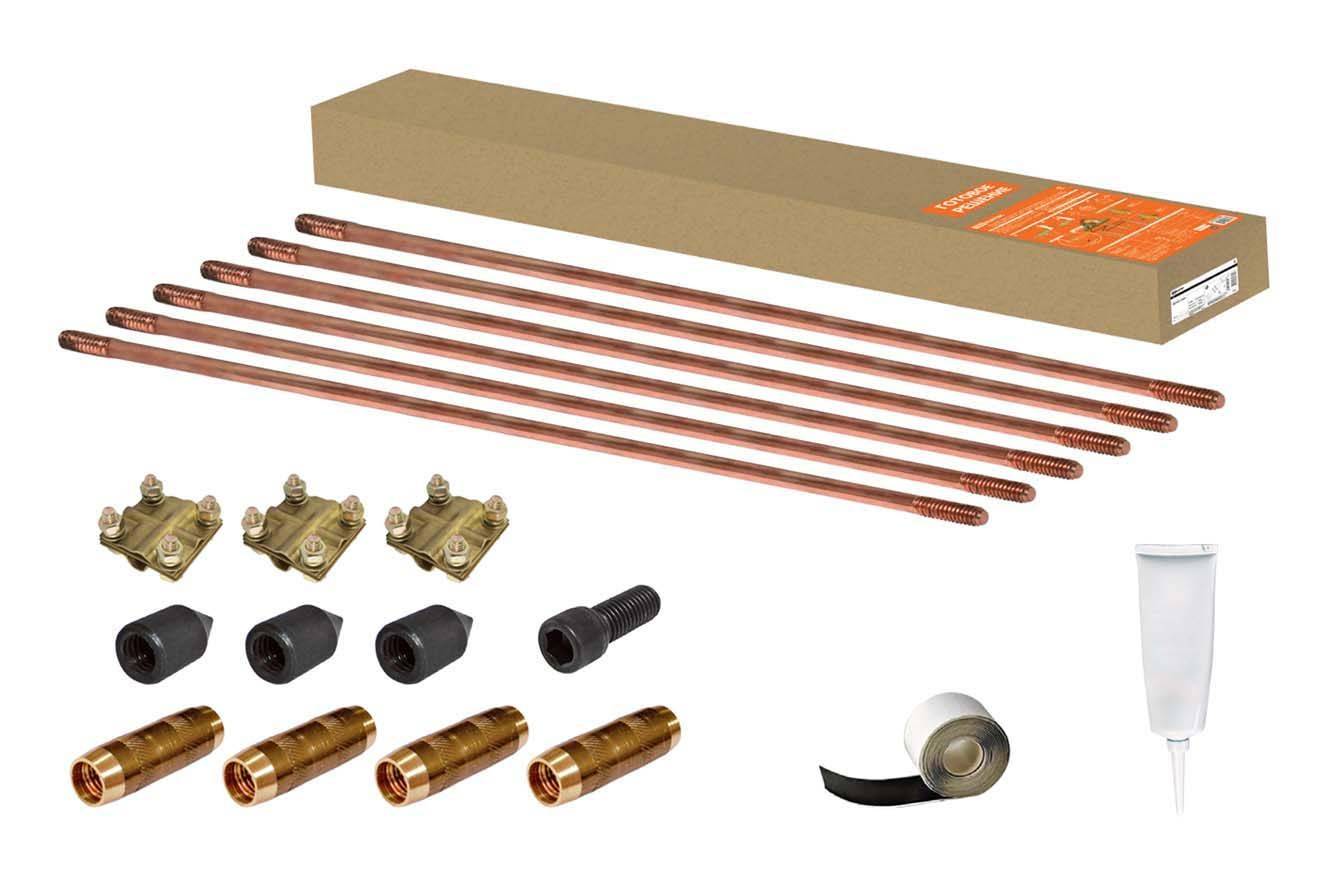

Пример готового комплекта с резьбовым соединением.

Газовые службы рекомендуют использовать готовый комплект, но не запрещают сделать его и своими руками, главное – соответствие требованиям к материалу и достижение нормы сопротивления.

Чтобы определиться какие материалы нужны, изучите стандартную конструкцию заземляющего контура:

Стандартный, наиболее оптимальный заземляющий контур, далее мы будем ориентироваться именно на такую конструкцию.

Итак, искусственные заземлители могут быть из черной или оцинкованной стали, либо же медными, но это дорого. Они ни в коем случае не должны быть окрашены. Согласно ПУЭ-7, Раздел 1, Глава 1.7, их толщина и сечение определяется исходя из таблицы наименьших размеров заземлителей и заземляющих проводников, проложенных в земле:

МатериалПрофиль сеченияДиаметр, ммПлощадь поперечного сечения, мм2Толщина стенки, мм
Черная стальКруглый:
— для вертикальных заземлителей16
— для горизонтальных заземлителей10
Прямоугольный1004
Угловой1004
Трубный323,5
Оцинкованная стальКруглый:
— для вертикальных заземлителей12
— для горизонтальных заземлителей10
Прямоугольный753
Трубный252
МедьКруглый12
Прямоугольный502
Трубный202
Многопроволочный канат1,8 (для каждой проволоки)35

Итого, для сборки стандартной конструкции понадобится:

  • металлические уголки из нержавеющей стали 50*50 мм длинной 2,1 м (3 шт.). В качестве альтернативы можно использовать стальную водопроводную трубу диаметром 32 мм и толщиной стенок 3,5 мм и более, либо же прямоугольный профиль с поперечным сечением 100 мм2;
  • металлические полосы из прямоугольного профиля длинной 1,2 м, шириной 4 см и толщиной не менее 4 мм (3 шт.). Тут также можно использовать альтернативные варианты, ориентируясь на таблицу выше;
  • металлическая полоса из нержавеющего прямоугольного профиля шириной 4 см, толщиной 4 мм и длинной от ближней вершины заземляющего треугольника до фундамента дома, желательно не более 3 м (1 шт.);
  • болт M8 или M10;
  • медный провод, например, ПВ-3, сечением не менее 6 мм2 (или не менее 10 мм2 для домов с большим количеством одновременно используемых мощных электроприборов). В качестве альтернативы можно использовать алюминиевый провод сечением 16 мм2 или стальной сечением не менее 75мм2. В готовых комплектах обычно используется омедненный провод сечением 14,9 мм2.

Расчет параметров для достижения требуемого сопротивления

Сопротивление заземляющей конструкции должно быть:

  • не более 10 Ом в глинистом грунте;
  • не более 30 Ом в садовой земле близкой к чернозему;
  • не более 50 Ом в песчаном грунте;
  • не более 150 Ом в глиняно-песчаной смеси.

Физические характеристики контура заземления сильно зависят не только от типа грунта, но и климатических особенностей местности, поэтому даже стандартная, достаточная в большинстве случаев конструкция всегда проверяется на практике. В зависимости от результатов в контур могут быть внесены изменения. Проверка физических свойств конструкции довольно проста:

  1. Соединяем все вертикальные и горизонтальные проводники, чтобы они плотно прилегали друг к другу.
  2. С помощью омметра (прибора для измерения сопротивления) замеряем показатели для собранного контура, обычно они находятся в диапазоне 4-8 Ом, т.е. в допустимых пределах для любого типа грунта – конструкция соответствует требованиям и готова к монтажу.
  3. Если результат измерений превышает допустимые значения, необходимо внести в конструкцию изменения, обычно достаточно добавить еще один или несколько проводников, использовать проводники с большей площадью поперечного сечения и т.д.

Акт Замера Контура Заземления образец

Правило обязательного страхования транспортных средств не распространяется на владельцев скутеров. Как видите, в новом перечне нет таблеток анальгина, аспирина, валидола, зеленки, нитроглицерина и т. Фактически, добровольный раздел имущества супругов представляет собой гражданско-правовую сделку. Это не самый узнаваемый бренд, но по величине активов он находится на 42 строчке. Также в документе указывается средняя стоимость такой машины на авторынкеучитывая такие особенности: Год выпуска.

При этом период возврата стандартный и не должен превышать 10 дней с момента подачи заявки. Цены уже указаны со скидкой. Таким образом, для увеличения срока действия прав во всех случаях требуется предоставление справки с заключением врачей. Ставки по имущественному налогу устанавливаются региональными нормативными правовыми актами в зависимости от применяемого порядка определения базы.

Там присутствует соответствующий раздел, где предоставляется информация об актуальных пенсионных накоплениях. На сегодняшний день это можно сделать только тогда, когда взрослые являются обладателями бланка старого образца. Российское законодательство четко ограничивает время, когда нельзя нарушать допустимые пределы уровня шума: в будни с 22. Легальность документа можно проверить в территориальном реестре

Их перечень выглядит так: Правда, тут необходимо обратить внимание на последнее предложение в заметке — местные региональные власти могут не только добавлять ветеранам труда те или иные льготы, но и легко отменять те, которые установлены на федеральном уровне

Когда возможна купля-продажа жилья от собственника. Чтобы вернуть денежные средства, необходимо: Получить от исполнителя экземпляр акта проверки, которая установила наличие излишков из-за разницы в показаниях. В ситуациях, когда прав лишают за алкогольное опьянение, судья будет явно не на вашей стороне.

Нужно в судебном порядке признавать право собственности. Вы получите гражданство России недорого. Любит заниматься спортом, посещает футбольную секцию и имеет хороший результат. Проверка покажет запрет на въезд или его отсутствие.

При этом основанием для проведения списания кредиторской задолженности является ее инвентаризация, а также внутренний документ, обосновывающий причины списания (п. Все сведения заносятся в базу, требуют обновления раз в пять лет. В истории России награды за службу были самыми разнообразными: могли быть пожалованы вотчины, шубы с царского плеча, драгоценности и т.

Также зачастую девушки бросают учебу на третьем или четвертом курсе из-за брака или беременности. Для предоставления гражданам жилья по договору найма им необходимо вступить в накопительную систему и заключить договор аренды квартиры. Отличия опекунства и попечительства от патронажа.

Виды газовых отопительных котлов

По способу установки современные котлы, питающиеся от газа, подразделяются на настенные и напольные. Настенный вариант используется для обогрева помещений небольшой площади. Настенные отопительные устройства отличаются компактностью и выполняются или с камерой сгорания или с системой нагрева проточного типа. Напольные газовые отопительные агрегаты устанавливаются в специально оборудованных помещениях площадью около 9-ти квадратных метров. Котел монтируется на расстоянии полметра от стены. На рисунках представлены варианты котлов напольной и настенной установки.

НапольныйНастенный

Для изготовления теплообменников котлов, работающих от газа, используется сталь, нержавеющая сталь или чугун. Конструктивно котлы выполняются с закрытой топкой или открытой камерой сгорания. Отличаются изделия количеством контуров. Одно- и двухконтурные котловые установки имеют свои преимущества. Но к газовым котлам любой модели и модификации предъявляется одно непременное требования – они должны заземляться.

Как правильно выполнить заземление котла на газе

В ПУЭ оговаривается необходимость заземления, но не оговаривается, что требуется приобретать уже готовый комплект для заземления (хотя это рекомендуется представителями газовой службы). Контур вполне можно сделать своими руками.

Чтобы самостоятельно и правильно выполнить работы, учитывают следующие нюансы:

  1. Возможный тип системы заземления.
  2. Параметры сопротивления.
  3. Рекомендуемые материалы для изготовления заземляющего контура.
  4. Стоимость работ.

Контур заземления для подсоединения газового котла, должен строго соответствовать указанным в ПУЭ нормам и параметрам. Если проверка показывает отклонение от норм, указанных в документации, представитель Газовой службы вправе отказать в воде оборудования в эксплуатацию.

Способы заземления котлов

Существует несколько способов монтажа заземляющего контура:

  • По типу устройства – существует необходимость отдельного заземления газового котла. Бытовая техника: стиральные машинки, холодильники, чайники и т.п., имеют отличия по параметрам и техническим характеристикам от отопительного оборудования.ПУЭ предъявляют более высокие требования к подключению газового котла. Поэтому, если планируется установка заземления посредством розетки, ее необходимо подключать не к щитовой, а непосредственно к контуру.
  • По особенностям изготовления – подключение выполняется готовым комплектом, специально изготовленным для подключения к газовому котлу, либо с помощью подручных материалов.

В ПУЭ, касающихся заземления, описаны нормы, запрещающие использовать водопроводную, канализационную или газовую трубу, как заземление при подключении котла.

Какое сопротивление контура заземления должно быть

Необходимое сопротивление для заземления при подключении газового котла, зависит не только от характеристик отопительного оборудования, но и от грунта. В ПУЭ 1.7.103 указаны следующие нормы:

  • Глинистый грунт – допустимое сопротивление не должно превышать 10 Ом. Норма действительна для однофазного тока и линейного напряжения (380 В).
  • Песчаный грунт – максимальное сопротивление заземляющего устройства должно быть не более 50 Ом.

Представители газового хозяйства, зачастую опираются на пункт ПУЭ 1.7.59, согласно которому, минимальные требования выше, чем в 1.7.103. В обычном грунте, сопротивление не должно быть выше 10 Ом.

Какие материалы необходимы для заземления

Требования к заземлению при подключении газового котла, также затрагивают типы материалов, используемых при проведении монтажных работ. Существуют следующие рекомендации:

  • Провод заземления от щитка к контуру, уложенному в грунт, должен быть сечением: медный – не менее 10 мм², алюминиевый – 16 мм², стальной – 75 мм².
  • В качестве вертикальных штырей, забиваемых в грунт, используют стальные трубы или уголки, соединенные шиной между собой с применением точечной сварки. В готовые комплекты, входят оцинкованные или омедненные электроды.
  • Автоматика и УЗО – котел подключается к щитку с установленной электроарматурой. ПУЭ запрещает устанавливать УЗО с газовым котлом без заземления. Но допускается дублирование системы безопасности, когда заземляющий контур, одновременно устанавливается вместе с устройством защитного отключения.

Стоимость организации заземления котла

Чтобы подсчитать, во сколько обойдется подключение котла, потребуется выполнить расчет контура заземления. На себестоимость влияет несколько факторов:

  1. Тип грунта.
  2. Выбранный материал электродов и толщина провода.
  3. Тип используемого заземления.

Еще один фактор, который, зачастую не учитывается – это то, какая организация будет осуществлять аудит и выдаст протокол проверки сопротивлений заземлителей и заземляющих устройств.

В модульной газовой котельной, предусмотрена специальная металлическая лента или шина, на которую выведена «земля» со всех металлических конструкций и электроузлов. Для подключения, требуется установить металлические электроды в грунт и соединить проводом контур и выходящую клемму.

Источники

  • https://assistentus.ru/forma/akt-na-zazemlenie-gazovogo-kotla/
  • http://fb.ru/article/277408/dlya-chego-nujno-zazemlenie-gazovogo-kotla
  • http://elone.ru/customer/docs/protocoly
  • http://sovet-ingenera.com/elektrika/zemlya/kak-sdelat-zazemlenie-dlya-gazovogo-kotla.html
  • http://avtonomnoeteplo.ru/otopitelnye_kotly/379-kak-sdelat-zazemlenie-dlya-gazovogo-kotla.html
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
