Комбинированные котлы для отопления дома: виды, описание принципа действия + советы по выбору

Что такое комбинированный котел

Прежде всего, необходимо четко сформулировать, что такое комбинированный отопительный агрегат.

Комбинированным котлом называется устройство, позволяющее, путем несложной регулировки или замены некоторых элементов конструкции, изменять тип энергоносителя и продолжать работу без потери производительности и замены элементов отопительного контура.

Чаще всего, переналадка агрегата осуществляется путем смены горелок или включения электрического ТЭНа. Кроме этого, существуют модели, имеющие отдельные топочные камеры, предназначенные для разных видов горючего. При такой конструкции, замена деталей не потребуется, однако такое исполнение неизбежно приводит к увеличению габаритных размеров изделия.

Различные сочетания используемых энергоносителей позволяют подобрать оптимальный вариант комбинированного котла.

Варианты комбинирования топлива

Комбинированный отопительный прибор функционирует на газу и электричестве, дровах и газу, дровах и электричестве или на трех видах топлива. Каждый тип котла имеет свои преимущества и особенности работы.

Газ и электричество

Газово-электрические модели дешевле, так как не имеют второй топки

Газоэлектрический аппарат устанавливается, если дом нужно обеспечить теплом и горячей водой. В такой системе разрешено монтировать несколько контуров. Устройство имеет небольшие размеры, потребляет небольшое количество энергии. Электричество в этом случае является вспомогательным вариантом топлива.

Так как раздельной топочной камеры в аппарате нет (ТЭН устанавливается в теплообменнике), общая стоимость котла невелика. Однако электричество нельзя назвать дешевой энергией, поэтому в регионах, где газификация развита слабо, лучше предусмотреть другие варианты отопительных приборов.

Газ и дрова

Комбинированные газовые котлы, где объединяется газовая горелка и дровяная топка, являются более экономными. Устройства такого типа имеют большой вес и устанавливаются только на полу, так как для изготовления топок используется сталь и чугун. Рынок предлагает двух- и одноконтурные модели. Первый тип обеспечивает дом теплом и горячей водой.

Такой котел оснащается одной общей или двумя отдельными топками. Второй вариант предусматривает расположение газовой горелки в нижней части конструкции, а дымохода – в верхней. Обе топки разогреваются в одно и то же время. Для устранения продуктов горения существует специальный поддон, который существенно облегчает процесс чистки. Но он устанавливается только в случае применения твердого топлива. Изделие обладает следующими положительными качествами:

  • простота обслуживания и эксплуатации;
  • возможность подключения 2-х контуров отопления;
  • независимость от электрической сети;
  • высокий КПД (до 90%).

Электричество и дрова

Котел может работать на пеллетах и дровах – это самый безопасный вариант отопления

Комбинированные котлы для отопления частного дома “дрова-электричество” – самый безопасный вариант. Основным видом топлива в этом случае является дерево или пеллеты. Электроэнергия необходима только для поддержания температуры воздуха в помещении на одном уровне. Устройство удобно в использовании в ночное время, так как не приходится каждые 4 часа подбрасывать дрова в топку.

Электродровяной котел оснащен системой автоматики, контролирующей режим его работы, а также мощность. Не обязательно переключать виды топлива вручную. Агрегат имеет высокий уровень безопасности. Для электро-твердотопливного котла характерны такие достоинства: низкая стоимость оборудования, возможность автоматической настройки, высокий КПД.

Многотопливные котлы отопления

Многотопливный вариант отопительных приборов хорош тем, что позволяет использовать 3 и более видов топлива: газ, электричество, пеллеты, дрова. Он оснащается несколькими камерами сгорания. Дополнительно в конструкции может быть предусмотрен электрический ТЭН, который локализуется в теплообменнике.

Для многотопливного котла важно постоянное наличие электричества, чтобы не произошел взрыв

Так как пеллетная горелка легко снимается, существует возможность применения дизельного топлива или газа. Для установки такого агрегата необходимо соблюдение следующих условий:

  • Подача электроэнергии без перебоев. Только в таком случае пеллетная, газовая или дизельная горелка может работать.
  • Наличие организованной поставки выбранных топливных материалов.
  • Обеспечение отдельного помещения для хранения материалов.

Электрические котлы отопления

Одновременно плюсом и минусом электрического котла отопления является обязательное наличие в доме подведенного электропитания.

Электрический котел не требует монтажа специальной вентиляции,.для вывода из помещения продуктов горения. Они малогабаритны. Просты и безопасны в работе. Для монтажа электрического котла отопления не требуется отдельного помещения.

Но все эти плюсы перечеркиваются дороговизной единицы тепловой энергии, которая получается на выходе. Связано это, прежде всего с ценой электроэнергии и с высокой потребляемой мощностью котла отопления.

Подбор мощности электрического отопительного котла производится из следующего расчета (расчет ориентировочный). Для отопления 10 кв. метров хорошо утепленного дома с потолком до 3-х метров требуется 1 кВт (киловатт) мощности котла.

Для отопления жилых домов, квартир и небольших промышленных предприятий выпускаются электрические котлы мощностью от 3 до 60 кВт.

Дороговизна получаемого тепла от электрического котла отопления не позволила приобрести электрическим котлам широкое применение. Практически в 10 раз дешевле тепло от газовых котлов отопления.

Типы комбинированных котлов

Для отопления приусадебных жилых построек более часто применяют котлы для отопления частного дома в схеме «электричество – твердое топливо».

Конструктивно они изготовлены, как и твердотопливные напольные котлы, и могут быть выполнены стальными или чугуными. В качестве твердого применяют дрова, наиболее дешёвое топливо в местах, где отсутствуют газовые сети и централизованный подвоз угля.

ТЭНы, выполняют роль поддержки тепловых процессов в ночное или при отсутствии основного источника. После того, как дрова прогорят, и температура в сети начинает падать, датчик температур подает автоматический сигнал для включения одного или группы ТЭНов. При поступлении в топку основного топлива — ТЭНы отключаются.

Виды комбинированных котлов:

Лучшими многофункциональными установками являются отопительные котлы, способные функционировать работать на газовом, печном и твердом топливе, а также с использованием электрических ТЭНов.

Многотопливные

Источник фото: barrakuda.com.ua

Конструкция такого котла должна учитывать требования безопасной эксплуатации для всех используемых видов топлива:

  1. Бесперебойной подачи электроэнергии.
  2. Организованной поставки топлива к агрегату.
  3. Безопасность места хранение горючих материалов в соответствии с действующими нормами.
  4. Пожаробезопасный выбор диаметра дымовой трубы, поскольку объем уходящих газов из топки для каждого топлива разный.

Перед выбором многотопливного котла выполняют технико-экономический расчет вариантов использования топлива и оборудования, стоимость которого значительно превышает однотопливные устройства.

Это довольно прикидочный расчет, поскольку не учитывает геометрии здания: высоты потолков, этажность и теплоизоляцию дома.

Поэтому вводится поправочный коэффициент из расчета 25-30%.Исходя из этого правила для обогрева 100 м2 необходим одноконтурный котел с нагрузкой 10-15 кВт, а двухконтурный 15-20 кВт.

Комбинация «дрова – электричество»

Эта комбинация топлива – самое простое решение с неоспоримыми преимуществами. В совмещении этих видов ресурсов больше всего экономии получается в начале и в конце отопительного сезона, то есть осенью и весной, а также, в при ночных режимах для поддержания температуры, частного дома с отоплением на дровах и даже на печи.

Особенно интересен этот вариант в домах, у которых установленные дифтарифные электросчетчики с ночным минимальным тарифом за 1 кВТ.

Фото: haustechnikdialog.de

Сегодня самой эффективной системой подогрева воды является электричество, обеспечивающее быстрый нагрев, поддержание температурного графика и минимальные капитальные вложения на установку.

Схему комбинированного котла «дрова – электричество» достаточно просто реализовать самостоятельно, потребуется в теплообменник или накопительный бак врезать ТЭНы и установить элементарный блок управления по датчикам температур нагреваемого контура, таким образом, будет реализована схема работы котла на дровах и электричестве.

Газ – электричество

Оборудование в схеме газ/электро обладают лучшей вариативностью, поскольку могут подсоединяться к нескольким отопительным системам и выполнять обвязку нескольких тепловых контуров.

Характеристики комбинированных отопительных устройств по схеме «газ -электричество»:

  1. Минимальные габариты и возможность настенной установки.
  2. Низкий уровень электропотребления от сети.
  3. Низкий ценовой диапазон, поскольку отсутствует необходимость разделения топки и второй контур.
  4. Маломощные ТЭНы для создания диапазона температуры.

Дрова – газ

Очень экономичная схема с раздельными топками и двумя теплообменниками. Для нее потребуется специальное разрешение от газовой инспекции, поскольку конструкция твердотопливной части, не должна ухудшать работу газовой системы.

Она предусматривает разные топочные устройства и оснащена двухконтурной системой. Первый для нагрева теплоносителя отопления, а второй – ГВС. Современные универсальные котлы, используют газогенерацию, что увеличивает время автономности до 12 часов.

Фото: 1remstroy.ru

Датчики контролируют температуру теплоносителя и при снижении ее ниже минимальной величины, подается сигнал на газозапорный клапан, который открывается, а газ поджигается с помощью пьезорозжига. При падении давления газа ниже допустимого уровня, клапан закрывается, а его поступление прекращается, с подачей звукового сигнала.

Конструктивные особенности

Многотопливные агрегаты имеют несколько топок под разные виды горючего. Обычно в одну загружают уголь или дрова, другая предназначена для жидкого или газообразного топлива: газа или солярки. Несколько топок для разного топлива хороши тем, что к ним можно подключить несколько отдельных независимых контуров и температура в них может быть разная. Например, одна обслуживает батареи, вторая – теплый пол. Возможно разделение поэтажное или еще по какому-либо другому принципу

Если вам нравится такая идея – при покупке обратите внимание, на то чтобы у каждой топки был отдельный теплообменник, что есть не во всех котлах

Комбинированные котлы отопления имеют обычно несколько топок под разные виды топлива, могут иметь также несколько независимых теплообменников

Если говорить о разработках последних лет, то практически все современные модели имеют еще встроенные ТЭНы. Получается, такое оборудование дает возможность работать на любом имеющемся в данный момент энергоносителе.

Еще одна интересная новинка: разработаны горелки, которые могут с одинаковым успехом использовать газ или солярку (во всяком случае, так утверждают производители). При таком распылительном узле нет необходимости даже в двух горелках или камерах. Тип используемого топлива изменяется переводом переключателя в одно из положений.

Для более экономного и эффективного отопления больших площадей и снижения стоимости отопления желательно применять теплоаккумуляторы. Особенно целесообразно это при регулярном использовании дров и угля, как одного из видов топлива. Это связано с особенностью многотопливных котлов: при использовании твердого топлива мощность котла не регулируется и в помещении становится порой чересчур жарко. При наличии теплоаккумулятора избыток тепла отводится туда и там «консервируется», а при недостатке тепловой энергии горячая вода из теплоаккумулятора подается в систему или идет на ГВС. Такая система позволяет топить котел гораздо реже (как часто – зависит от многих факторов, мощности котла, теплопотерь дома, погоды, теплотворной способности топлива и т.д.).

Правила выбора оборудования

В настоящее время выпускается достаточно большой ассортимент комбинированных обогревательных приборов. Они обладают различной мощностью и производительностью

При выборе оборудования необходимо обратить внимание на следующие параметры:

  • оптимальную мощность отопительного устройства;
  • приоритетный вид используемого топлива;
  • габариты камеры топки. От её размеров будет зависеть продолжительность работы агрегата до следующей загрузки древесины;
  • число контуров. Конструкция некоторых моделей устроена таким образом, что повысить температуру воды можно только с помощью электрических ТЭНов. В более экономичных устройствах змеевик входит в состав топочной камеры;
  • специальный клапан влияет на бесшумность функционирования обогревательной системы;
  • в качестве материала изготовления используют чугун или сталь. Конструкция из чугуна практически не подвергается коррозии. Для её нагревания потребуется больше времени, но и остывает она гораздо медленнее. Агрегат имеет значительный вес. На нём могут образоваться трещины в результате резких температурных колебаний. Стальные приборы быстрее окисляются. Они обладают лёгким весом и более устойчивы к температурным перепадам;
  • для производства колосников используются различные материалы. Чугун имеет повышенную жаропрочность. Иногда на него наносят керамическое напыление.

Сегодня электрическую энергию и древесину широко применяют для создания различных обогревательных систем. Они являются самыми доступными и недорогими видами топлива. В комбинированных устройствах эти два преимущества объединяются и усиливаются. Их конструкция является простой и эффективной. Поэтому они выгодно выделяются на фоне огромного количества отопительного оборудования.

Другие виды комбинированных котлов отопления

Мультитопливная система отопления дома

Все комбинированные котлы отопления для дома, которые мы рассматривали выше, относились к битопливным – в них имелась возможность применения только двух видов топлива. Однако есть еще один вид комбинированных котлов, в котором может использоваться три вида топлива – такой будет называться мультитопливным.

Первая возможная комбинация мультитопливного котла в виде топлива применяет газ, дрова и электричество. В принципе, все эти возможности мы уже встречали, так что ничего нового мы тут вряд ли сможет отыскать.

Вторая возможная комбинация – к газу и электричеству кроме дров можно добавить другой вид твердого топлива – уголь или пеллеты.

Кроме того, достаточно редко, однако сегодня можно встретить комбинированные котлы, в которых используется дизельное топливо. Такой вариант не получил распространение в домах нашей страны, поскольку для него требуется отдельное помещение, которое порой очень сложно выделить для котельной. Кроме того, такой вариант представляет определенную опасность для обитателей дома, поэтому многие от него отказываются. При этом следует помнить, что битопливный котел, работающий на твердом (дрова) и жидком (дизель) топливе является самым экономически целесообразным и дешевым способом добычи тепла.

Выбирая среди котлов отопления комбинированные варианты для частного дома следует обратить внимание на комбинированные варианты. Этот может быть сочетание дров и электричества, а также дров и газа

У каждого из этих вариантов есть свои преимущества и недостатки, учитывать которые следует в случае необходимости сделать выбор. Кроме битопливных, существуют еще и мультитопливные котлы, где к основным видам сырья добавляются пеллеты, дизель и уголь. В любом случае, при окончательном выборе котла перед приобретением следует посоветоваться со специалистом.

Обзор популярных марок — что предлагает рынок?

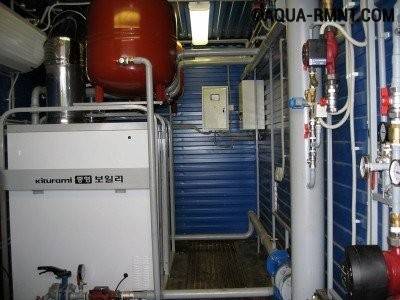

Южнокорейские котлы Kiturami предназначены для работы при больших нагрузках в любых климатических условиях. Большая часть моделей предназначена для функционирования на двух типах топлива. Например, твердом и жидком. Чаще всего оснащаются двумя контурами, могут устанавливаться в жилых или же в производственных помещениях. Популярная модель Kiturami KRM имеет двухкамерный теплообменник проточного типа. Турбоциклонная горелка для жидкого топлива оснащена системой подогрева, встроенным насосом и системой фильтрации. Прибор управляется с пульта ДУ. Модификация KRM 30 может отапливать помещения до 300 кв. м, KRM 70 – до 550-600 кв. м.

Большая часть моделей известного южнокорейского бренда Kiturami предназначена для работы с двумя видами топлива

Еще один известный производитель – итальянская компания Ferroli. Все устройства, выпускающиеся фирмой, имеют специальную защиту от перегрева и промерзания. В процессе разработки приборов компания использует новые технологии, направленные на снижение токсичности дымовых газов и повышение КПД. Оборудование марки Ferroli модифицируется специально для российских эксплуатационных условий, в том числе и для воды и газа невысокого качества. Компания выпускает несколько линеек приборов различной мощности. Большой популярностью пользуются Ferroli GN1. Это чугунные напольные котлы, мощность которых варьируется от 23 и до 93 кВт. Устройства предназначены для работы с жидким или же газообразным топливом.

Отечественный производитель из Красноярска выпускает оборудование под маркой Zota. Это комбинированные приборы, функционирующие на газообразном, твердом, жидком топливе, а так же и на электричестве. Котлы изготавливаются из листов стали толщиной 3-4 мм. Мощность приборов – от 20 и до 50 кВт. Приборы отвечают мировым стандартам в области надежности, качества и безопасности. Сегодня в продаже можно найти четыре модели таких устройств. Все они отличаются повышенным рабочим давлением, что позволяет достичь максимального КПД. Особая конструкция теплообменника увеличивает качество и скорость передачи тепла. Специальный эжекторный механизм, смонтированный на дверце топки, снижает густоту дыма. При этом стоимость отечественных приборов ниже, чем у зарубежных аналогов.

Комбинированные отопительные приборы из Красноярска отличаются высоким качеством, надежностью, долговечностью и эффективностью при относительно невысокой цене

Также стоит отметить котлы марки Protherm, которые отличаются долговечностью, высокой производительностью и небольшой токсичностью дымовых газов. Это обусловлено использованием современных горелок и оптимальной формой камеры сгорания. Для уменьшения тепловых затрат на обогрев и стоимости эксплуатации устройства, его корпус покрывается специальными теплоизоляционными плитами, выполненными из минеральной ваты. Все приборы оснащены автоматической системой управления. Для жилых помещений чаще всего используются модели ряда Bizon NL. Это двухконтурное оборудование, выполненное из низкотемпературного чугуна. В зависимости от типа горелки, приборы могут функционировать на различных типах газообразного и  жидкого топлива. Их мощность варьируется от 30 и до 80 кВт.

Комбинированные котлы – практичное решение для обустройства отопления частного дома в условиях возможных перебоев с основным топливом. Существует множество модификаций устройств, что дает возможность подобрать наиболее оптимальный вариант для каждого случая. Приобретать прибор лучше всего в специализированных компаниях. Опытные специалисты помогут определиться с моделью и при необходимости проведут монтажные работы. Установка комбинированного оборудования гарантирует, что в вашем доме всегда будет тепло и уютно.

Подбираем отопительный котел

Учитывая большое разнообразие отопительных приборов на рынке, многие потребители не знают, как выбрать мощность котла отопления и на какой из разновидностей остановиться.

Приведем основные требования к таким приборам:

  • Экономия средств. Оптимальными видами топлива считаются дрова, уголь и природный газ. На следующей ступени по уровню затрат стоят пеллеты, жидкое топливо и электроэнергия. Тем не менее, стоит учитывать конкретную ситуацию в каждом из регионов и доступность того или иного вида топлива.
  • Автономность. Без вмешательства оператора могут работать газовые, пеллетные и электрические котлы. Такие приборы не нуждаются в постоянном присмотре. Некоторый контроль необходим над жидкотопливными котлами. А вот твердотопливные – отличаются минимальным уровнем автоматизации.
  • Простота подключения. Наиболее проблематичным является процесс оформления и подключения газового котла к магистральному трубопроводу. При наличии электрического котла, на подстанции должны выделить мощную линию для отопления, если у них есть резерв. Все остальное оборудование подключается намного проще, но с соблюдением мер безопасности.

Таким образом, учитывая данные факторы, вам будет намного проще определиться с типом и мощностью котла для вашего частного дома.

Известные производители котлов на твердом топливе и электричестве

Существует много изготовителей оборудования для частного дома, которые выпускают различные модели.

“Теплодар Куппер Практик 14”

Модель 2018 г. мощностью 14 кВт. Площадь обогрева составляет 140 м². Комбинированный тип – твердое топливо, встроенные ТЭН. Подходит для любых систем.


“Теплодар Куппер Практик 14” обогревает 140 м².

“Каракан 16ТПЭВ 3”

Мощный котел длительного горения предназначен для отопления помещений до 160 м². Выполнен из листовой стали 3 мм. Аппарат имеет 2 контура, работает на следующих видах топлива:

  • дровах;
  • отходах древесины;
  • торфе;
  • угле;
  • электричестве.

“Теплодар Куппер ОВК 18”

Твердотопливный котел с ТЭН отапливает помещения площадью от 100 м² до 180 м². Верхняя часть является варочной поверхностью. Подключение осуществляется с правой и левой сторон. Возможна установка газовой горелки. Предоставляется гарантия 2 года.


“Теплодар Куппер ОВК 18” – твердотопливный котел.

Lamborghini Calor el DB D N EVO 32

Генератор тепла работает с горелками на газе или дизельном топливе. Корпус изготовлен из чугуна со стальными элементами. Эти котлы отличаются надежностью, простотой работы. К достоинствам относят:

  • низкий расход топлива;
  • стильный дизайн;
  • компактность.
  • в комплект входят дополнительные горелки Lamborghini серии ЕКО, FIRE, EM.

Ferroli Atlas EVO 47

Одноконтурный котел с наддувной горелкой напольного типа имеет чугунный теплообменник. Модель оснащена цифровым управлением. Работает на газе и дизельном топливе. Есть функция защиты от замерзания жидкости.


Ferroli Atlas EVO 47 – одноконтурный котел.

Buderus Logano G125

Напольный электрокотел изготовлен из чугуна и функционирует на жидком топливе. Выпускается с мощностью 25 кВт, 32 кВт и 40 кВт. Горелка настроена на заводе, поэтому работает сразу после включения. Предусмотрено подсоединение бойлера.

“Эван Warmos TT 18”

Современный аппарат на твердом топливе имеет улучшенную конструкцию, которая обеспечивает безопасную температуру поверхности, небольшую массу и хорошую тепловую мощность.


“Эван Warmos TT 18” – аппарат на твердом топливе.

ACV Delta Pro S 25

Аппарат работает на газе и жидком топливе. Модель оснащена системой косвенного нагрева по технологии «бак в баке». Оборудование имеет большую площадь поверхности теплообмена.
