Конструкция и плюсы решетки с клапаном
Модель включает три основные части: неподвижную, подвижную, фланец для подсоединения воздуховода.
Стационарная часть это — собственно решетка. Она выступает и в качестве декоративного элемента, и барьера, защищающего и закрывающего клапан от случайных повреждений.
Так как решетка купирует вентиляционное отверстие, с улицы не проникает запах, всевозможные мелкие частицы. При понижении температуры извне решетка предотвращает теплопотери
Она имеет прямоугольную геометрию, изготовлена из пластмассы. Конструкция должна перекрывать не только вентиляционную шахту, но и захватывать немного стены.
Мобильная часть визуально имеет вид лепестка, круглого или прямоугольного, хотя иногда можно встретить и необычную форму — «бабочка». Открывается она только в одну сторону.
Производят клапан для решеток из пластика, поскольку эксплуатировать его приходится в условиях агрессивной влаги.
Фланец в разрезе выглядит как круг. Диаметр его — от 11 до 15 см. Посредством фланца клапан интегрируют в воздуховод
Такая вентиляционная решетка имеет ряд преимуществ:
- Она защитит от уличного воздуха как холодного, так и слишком теплого.
- В помещение не будут проникать насекомые или пыль.
- Помещение будет защищено от посторонних запахов.
- Наличие шумопоглощающего эффекта не допустит проникновения посторонних звуков.
- Простой монтаж и уход.
- Эстетичный вид декоративной решетки.
Основной недостаток — при минусе жалюзи или лепестки могут замерзнуть. Чтобы решить эту проблему, в систему встраивают обогреватель.
Вентиляционные устройства, оснащенные обратным клапаном
В этом разделе статьи рассмотрены различные комбинированные изделия. Они выполняют свои функции совместно с клапаном, предотвращающим обратное перемещение воздуха. В некоторых случаях им оснащают серийные модели для улучшения исходных потребительских характеристик.
Конструкция вентилятора вытяжного с обратным клапаном

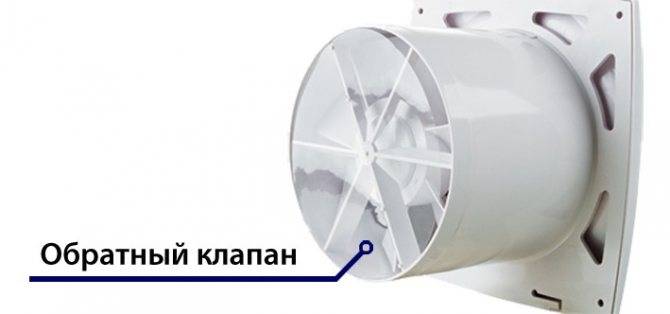

Устройство стандартного вентилятора с обратным клапаном
В этой конструкции лепестки прижимаются встроенными пружинами. Параметры этих возвратных механизмов рассчитаны на стадии проектирования. Они соответствуют производительности оборудования (силе воздушного потока). Если возникла необходимость замены сломанной детали, новую пружину подбирают с аналогичными характеристиками. Такое исполнение с большим количеством пластиковых элементов хорошо подходит для ванных комнат. Однако пригодится проверка рекомендаций производителя, класса защиты электрического устройства с учетом повышенной влажности в помещении.

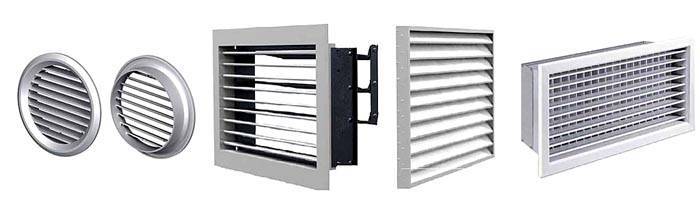

Вентиляционная решетка с обратным клапаном: демократичная стоимость – отличный результат
Обратная сторона изделия, оснащенного жалюзи
В этой решетке для вентиляции с обратным клапаном установлено несколько лепестковых элементов. Такое решение применяют при перекрытии больших каналов. Слишком крупные одиночные детали обладают большим весом, что не позволяет снизить чувствительность до уровня, соответствующего требованиям к естественной вытяжке. Но при выборе подобной модели необходимо уточнить герметичность стыков в закрытом положении многочисленных заслонок.
Вентиляционную решетку с клапаном подбирают с учетом размеров и формы канала

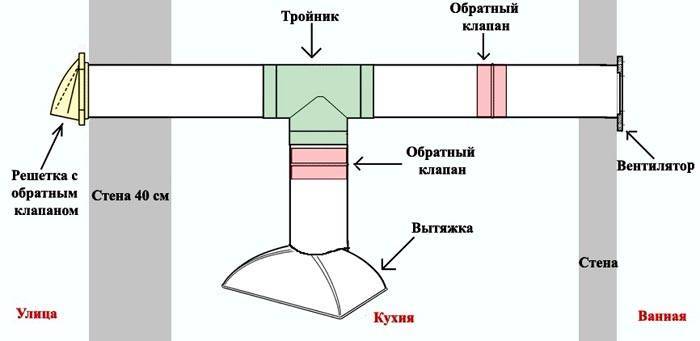

Принцип действия тройника с обратным клапаном
Так можно создать проект при подключении нескольких точек забора воздуха из одного или нескольких разных помещений
Применение тройника для вытяжки с обратным клапаном предотвращает поступление воздуха из канала на кухню. Подобные функции выполняет другое устройство. Его можно установить не так, как на рисунке, но в комбинации с вентилятором.
При монтаже сложных систем применяют несколько тройников для вентиляции с обратными клапанами
Преимущества обратного клапана на вытяжке
Такие устройства включают в стандартную комплектацию современного кухонного оборудования
Установка клапана обратного для вытяжки предотвращает попадание на двигатель различных загрязнений из вентиляционного канала. Это продлевает срок службы техники.
Вытяжка с обратным клапаном исключает проникновение неприятных запахов из других помещений, квартир при подключении системы к общему вентиляционному каналу
Если нет такого приспособления в наборе от производителя, можно самому установить антивозвратный клапан для вытяжки. Что это, не трудно понять из материалов статьи. Ниже приведены инструкции по самостоятельному созданию функциональных изделий и особенностям монтажных операций.
Установка вентиляционных клапанов
Приточный
Перед тем как приступить к монтажу приточного клапана, нужно определиться с местом его размещения. Для этого предварительно должна быть составлена схема вентиляционной системы, в соответствии с определенными правилами. оптимальнее доверить работу над таковой схемой экспертам.
Предстоящая же инструкция по монтажу выглядит следующим образом:
- Прежде всего нужно измерить толщину стенки и купить изделие подходящей длины. В продаже возможно отыскать устройства с трубой от 0,4 до 1 м.
- По окончании того как место размещения устройства будет выяснено, необходимо пробурить отверстие в стенке. Диаметр должен иметь маленький запас, дабы труба имела возможность вольно пройти в отверстие.
- По окончании установки трубы все щели нужно запенить, дабы стыки были герметичными.
- После этого снаружи устанавливается защитная решетка, а в монтируется сам клапан, в соответствии с инструкцией от производителя.
Вытяжной
Монтаж вытяжного клапана подразумевает наличие вентиляционных каналов, каковые смогут размешаться в стенке либо в перекрытии.
В большинстве случаев вытяжные отверстия с клапанами устанавливают в технических помещениях:
- На кухне;
- В туалете;
- В санузле и т.д.
Наличие в этих помещениях вытяжных элементов достаточно, дабы обмен воздуха осуществлялся во всех помещениях, поскольку его циркуляция происходит через щели в дверях.
Целый монтаж сводится к соединению конструкции с этими каналами. В большинстве случаев, элементы соединяются фланцевым методом. По окончании того как сам клапан будет соединен, на стену либо потолок накладывается верхняя решетка, которая значительно чаще крепится к поверхности при помощи саморезов.
Вот, пожалуй, и все главные моменты, каковые нужно знать о вентиляционных клапанах при обустройстве системы.
Виды обратных клапанов и критерии выбора
При покупке устройства важно учитывать несколько факторов. Один из самых существенных – скорость воздушного потока
Если крышка будет слишком тугой, она просто не откроется, и толку от установки прибора не будет. Чтобы исключить такой неприятный момент, специалисты рекомендуют устанавливать клапан в комплекте с вентилятором, принудительно открывающим створки.
Такие устройства продаются в сборе, в комплект входит и привлекательно оформленная решетка, скрывающая содержимое
Кроме этого, следует учитывать и другие требования:
- прибор должен соответствовать размерам вентиляционного канала;
- материал устройства подбирается в соответствии с условиями эксплуатации;
- следует правильно подобрать конструкцию по назначению.
Не лишним будет обратить внимание на производителя устройства. Хоть клапан и примитивный прибор, все же следует позаботиться о качестве материалов
Вас мало порадует, если в кухонной вентиляции пластик расплавится и деформируется от жара плиты.
В технических характеристиках изделия производители указывают мощность вентилятора. Для кухни следует брать 10, для санузла будет достаточно 6-7.
Еще один существенный нюанс. В частных домах не рекомендуют использовать створки «бабочка» из-за того, что они могут покрываться льдом в морозы. А в многоквартирном жилье предпочтительно использовать клапаны с жалюзи, чтобы не допустить проникновение в квартиру через вентиляционное отверстие грызунов.
Мембрана
В мембранном обратном клапане роль заслонки выполняет легкий гибкий материал, отклоняющийся под напором воздушного потока. Когда возникает обратное давление воздуха, мембрана прижимается к решетке и не пускает его в помещение.
Мембрана обычно выполняется из эластичного пластикового материала. Подобные конструкции отлично подходят для естественной вентиляции, так как гибкая заслонка очень чувствительна и не требует мощного воздушного потока.
Мембранный принцип
Если обратная тяга в воздуховоде достаточно мощная, гибкую мембрану усиливают жесткими ребрами. Они не позволяют материалу деформироваться под давлением.
Бабочка
Конструкция этого устройства действительно напоминает бабочку. Обратный клапан разделен осевым стержнем, на котором крепятся «крылья». Под воздействием воздушного потока крылья бабочки открываются и закрываются.
Как уже было отмечено, у бабочки есть существенный недостаток – в морозы крылья покрываются наледью, если вентканал выходит непосредственно на улицу. Чаще всего такая проблема возникает в частных домах, где вентиляционные каналы имеют недостаточную протяженность. Можно попробовать использовать такие изделия с каучуковым уплотнителем, но и в этом случае результат не гарантирован.

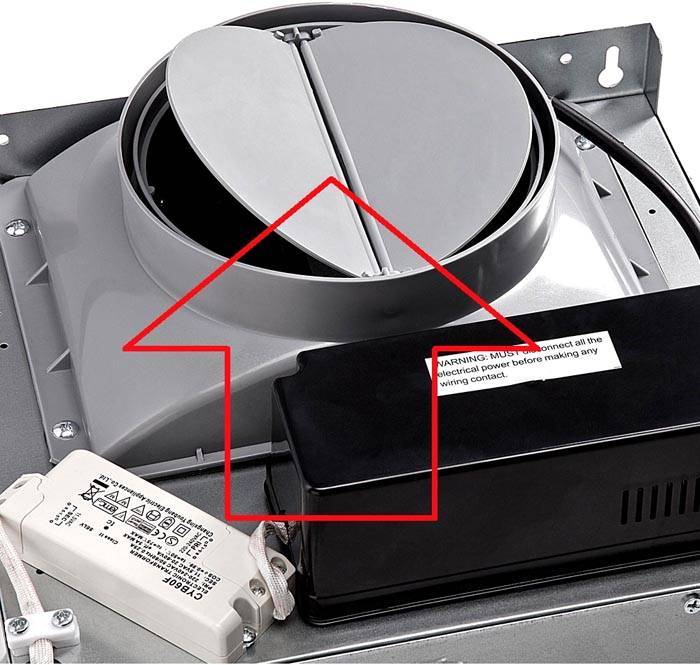

Внешний вид устройства «бабочка»
Преимущество бабочки в том, что ее можно устанавливать в любом положении – хоть вертикально, хоть горизонтально. Пружинки вернут крылья на место при любом наклоне.
Лепестки
Такой вид обратных лепестковых клапанов для вентиляции имеет жалюзи, закрывающие вентканал. Работает этот прибор так же, как и мембранный или бабочка с той только разницей, что у жалюзи несколько опорных стержней, а сам лепесток имеет небольшую площадь. За счет такой особенности конструкции лепестковые клапаны можно использовать в частных домах.
Небольшая площадь деталей не дает им остывать настолько, чтобы покрываться льдом
Кроме того, частокол из опорных стержней является своеобразным препятствием для домашних вредителей – грызунов.
Жалюзи при необходимости можно закрывать в принудительном порядке. Такие приборы отлично сохраняют тепло и удобны в использовании.
Установка обратного клапана на вентиляцию
- Обратный клапан для вентиляции монтируется просто. Вам достаточно иметь:
- обратный клапан;
- инструкцию по сборке;
- шуруповерт (можно ограничиться обычными отвертками);
- саморезы;
- уплотнитель (или силикон).
Сначала вам предстоит произвести демонтаж вентилятора, который вы успешно использовали. В отверстие для вентиляции устанавливаем корпус обратного клапана и делаем отметки на местах предполагаемого крепежа. Корпус предстоит извлечь, и на полученных отметинах вам необходимо просверлить отверстия.
Возвращаем корпус на прежнее место и через полученные отверстия наносим отметины на стенки колодца для вентиляции. Снова извлекаем клапан, и на полученных отметинах предстоит проделать отверстия.
Воспользоваться перфоратором у вас точно не получится, поэтому предстоит применить шлямбур (устройство для получения отверстий в бетонных основаниях механическим способом).
В отверстия забиваем дюбеля соответствующего размера. Остается только вернуть обратный клапан на место и завернуть до упора все крепежные элементы
Обратите внимание на получившиеся отверстия или зазоры между корпусом обратного клапана и колодцем для вентиляции
Если их размер виден невооруженным глазом, то предстоит дополнить монтаж обратного клапана герметизацией. Самое простое — засиликонить все зазоры.
Обратите внимание!
После выполнения всех описанных работ предстоит установить вентилятор на прежнее место. На этом можно считать миссию выполненной: вентиляция работать будет надежно, обратный клапан не пропустит в ваш дом посторонние запахи.
В настоящее время в продаже стали появляться обратные клапаны, которые не предполагают столь кардинальных перемен. Такие устройства монтируются не за вентилятором, а непосредственно перед ним. Такие своеобразные клапаны являются накладными.
Работают они нисколько не хуже описанных ранее. Особенность только в том, что клапан будет несколько выступать над плоскостью стены. При хорошем оформлении корпуса это может быть самым простым решением проблем вентиляции, причем придаст это устройство дизайну комнаты своеобразный шарм.
И еще необходимо добавить несколько слов о широком ассортименте клапанов на современном рынке строительных материалов. Выбор очень широк по различным параметрам. Особенно это касается корпуса клапана.
Производители всего оборудования для вентиляции понимают, что универсальных размеров вентиляционных шахт не существует, поэтому по максимуму решено было обеспечить товаром весь рынок по всем направлениям.
Существуют обратные клапаны, предназначенные для различного сечения вентиляционных колодцев. Особенно надежно проявляют себя обратные клапаны квадратного сечения. Особенность их в том, что они не боятся различного рода перекосов и очень легко монтируются в колодцы любого сечения. Такими устройствами можно надежно обеспечить вентиляцию в любом доме.
Клапан обратного типа и его классификация
Для начала следует вспомнить принцип работы клапанов этого вида. Ее функциональные особенности достаточно просты для восприятия. На одной из осей будут расположены лопасти, что позволяет проходить воздушным массам только в одном из направлений. При изменении направления потока клапан автоматически перекрывается. Помимо возможности автоматической блокировки, можно самостоятельно производить регулировку приточного объема воздушных масс, изменяя уровень сечения воздуховода. Все устройства данного типа можно различить, исходя из таких основных характеристик:
- исходя из конструктивных особенностей. В зависимости от мембраны, лепестков, бабочки и решетки. Устройство с установленным обратным клапаном обладает установленными заранее жалюзями, которые изменяют свое положение при воздействии воздушных потоков, но только в одну из сторон, что позволило полностью исключить возможность образования обратного потока. Формы они могут иметь самые разные, как и дизайн. При этом установка производится при выходе или входе в вентиляционный канал. Установленный клапан по форме напоминает бабочку, которая состоит из нескольких пластин, которые между собой скреплены при помощи пружинки. Само устройство представляет собой заслонку, которую может привести в движение даже небольшое дуновение ветра, после чего плотно прилегает к поверхности решетки. Зачастую используется при обустройстве вентиляции естественного типа. По принципу работы клапан лепесткового типа схож с мембранным. При этом изготавливается он по форме заслонки, крепление которой производится на оси, которая приходит в движение под воздействим воздушных потоков, в зависимости от их направления;
- исходя из материала, который был использован при изготовлении. Возможно использование оцинкованной стали или пластика при производстве клапанов;
- в зависимости от пропускной способности (объем воздуха за определенный промежуток времени может проходить разный);
- по способу проведения монтажных работ, установка может проводиться как горизонтально, так и вертикально;
- исходя из способов управления, они могут быть электрическими или ручными. Для ручного управления понадобится специальный рычажок. Электрический же привод прекрасно функционирует с остальными элементами устройства на автоматическом режиме, который самостоятельно регулирует скорость и объем воздушного потока;
- по форме модели могут встречаться как круглые, так и прямоугольные. В этом случае выбор будет основываться исходя из размера и формы воздуховода, в который будет производиться установка клапана обратного типа. Для бытовых нужд понадобится установка клапана габаритом в 10 см, 12 см, 12,5 см, 15 см и более. Для промышленных сооружений рекомендуется использовать элементы, диаметр которых составляет от 15 см до 100 см.
Где используются клапаны обратного типа
В не зависимости от разновидностей устройств вентиляции, рано или поздно в ней может появиться обратная тяга (будь то механическая или естественная система вентиляции помещений). При обустройстве естественных систем, будут использоваться каналы вентиляции с обратными клапанами, которые неимоверно чувствительны к малейшим изменениям, касательно направления движения воздушных потоков. Для достижения оптимального результата рекомендуется установить клапан обратного вида одновременно с вентиляционными каналами. Монтаж клапана обратного типа в квартирах с естественным устройством вентиляции, должно производиться в нишах стен между помещениями. Такие отверстия предпочтительнее делать неподалеку от дверного проема, там же следует установить решетки под клапаны обратного типа, которые будут отвечать за потоки воздуха. Вентиляция приточного типа состоит из воздуховода, который размещается в одной из наружных стен и которая оснащена решеткой, отвечающей за забор воздуха из улицы. Фильтр способствует очистке воздушных масс, которые проходят сквозь систему с улицы, что приводит к небольшому подогреву таковых, что позволяет сохранить оптимальный температурный режим внутри помещения. Таким образом, можно полностью исключить необходимость в дополнительном проветривании помещений, в которых установлены пластиковые окна.

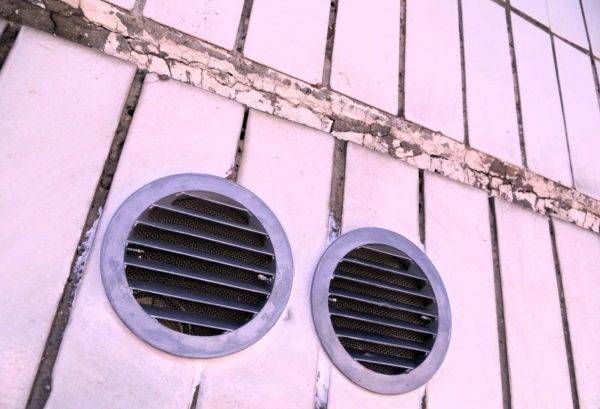

Жалюзи на решетку
Клапан нередко присутствует на решетке, которая закрывает собой вентиляционную шахту или выход непосредственно на улицу. По внешнему виду этот элемент имеет большое сходство с оконными жалюзями. По принципу действия он похож на одностворчатый вариант, так как функционирует в соответствии с принципом гравитации.
Здесь используется несколько створок, потому что в открытом виде конструкция получается довольно компактной. Это актуально в отношении элементов, которые располагаются снаружи. По своим размерам решётки рассчитаны на вентиляционные короба стандартных размеров. Имеются в виду конструкции, которые подходят для выведения воздуха через отверстия в стене. Жалюзи отличаются большим удобством использования. Створки хорошо выводят отработанный воздух наружу. Клапан для контроля обратной тяги можно ставить на отверстия естественной вентиляции либо зафиксировать на решетке целиком.
В продаже можно обнаружить модели с клапаном, выполненные в различных конструкциях. Но в случае отрицательных температур могут возникнуть значительные проблемы с использованием вариантов с мембраной. Соответственно, затвор типа жалюзи лучше всего подходит для уличной решётки.
Виды обратных клапанов
Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс. Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.
Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:
- по материалу изготовления;
- по форме;
- по способу функционирования;
- по месту установки;
- по способности пропускать определенное количество воздуха.
По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.
Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.
По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.
Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.
Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.
Конструктивные отличия
Устройство обратного клапана не представляет собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор не функционирует.
Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.
Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.
Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.
Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.
Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.
Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо сделать легкий и удобный доступ к обратному клапану.
Устройство и принцип работы
Вентиляционный обратный клапан обычно представляет собой отрезок трубы с круглым или квадратным сечением. В этот элемент подвижно – обычно на оси – устанавливается кусок материала (металл, пластик, слюда) соответствующей формы. Это сам клапан. В закрытом состоянии он полностью перекрывает поперечное сечение трубы, в открытом состоянии он должен оказывать как можно меньшее сопротивление. Для правильной работы клапан должен быть настроен таким образом, чтобы при обратном потоке воздуха клапан закрывался.
Это обратные клапаны на трубе воздуховода
Это не просто клапаны в трубе, которые ставятся на вентиляцию – есть варианты с решеткой и вентилятором. В качестве решетки можно использовать тонкую пластиковую или слюдяную мембрану, которая крепится к решетке. Существуют также заслонки жалюзийного типа и шиберные заслонки. Такой же тип можно использовать для клапана обратного потока воздуха на вытяжном вентиляторе.
Другие варианты
Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает незначительное сопротивление воздушному потоку. При возникновении обратной тяги он закрывается, не позволяя посторонним запахам или холодному воздуху с улицы проникать в помещение.
Что такое обратный клапан в вентиляции и где он используется
Конструкция вентилятора с антивозвратным клапаном проста. Его лопасти расположены таким образом, что воздух может двигаться через прибор только в одном направлении. Если поток меняет направление, устройство закрывается и блокирует появление обратной тяги в системе.
Установка вытяжек с обратным клапаном необходима в санузлах, кухнях, детских, парных, комнатах для курения, подвалах и т. д.
В многоквартирных домах и офисных зданиях данная система является необходимостью, ведь там система вентиляции общая и при отсутствии обратного клапана в ваше помещение могут попадать отработанные воздушные массы из чужих квартир и офисов, что особенно неприятно. При включении вытяжки воздушные массы удаляются из помещения, а при ее отключении могут возвращаться. Именно для предотвращения обратной тяги и используется антивозвратный клапан.
Виды устройств
Обратные клапаны для использования в системах вентиляции различаются по следующим параметрам:
- Материал исполнения. Устройство может быть изготовлено из нержавеющей стали или пластика. Бытовые устройства стоят на прядок дешевле, но могут применяться только для систем с небольшой пропускной способностью. В промышленных помещениях лучше устанавливать металлические модели.
- Конструкция устройства. Вентиляторы с обратным клапаном могут быть выполнены в форме решетки, бабочки, мембраны или лепестка. Все эти приборы сконструированы таким образом, что воздушный поток может двигаться через них только в одном направлении.
- Форма прибора. Вентиляторы могут быть квадратной или круглой формы. Форма прибора подбирается в соответствии с конструкцией воздуховода. Круглые модели имеют диаметр до 150 мм для бытовых систем и до 1000 мм для промышленных вентиляций.
- Способ управления. Управление может осуществляться механическим или автоматическим способом. Устройства с механическим управлением регулируются вручную. Автоматические приборы сами регулируют поток воздуха.
- Способ монтажа. Установка обратного клапана в вытяжку может производиться как вертикально, таи и горизонтально. Метод монтажа зависит от конструкции вентиляционной системы.
- Пропускная способность. В зависимости от размера и мощности прибора можно подобрать оптимальные для конкретной вентиляции показатели пропускной способности. Как правило, в бытовых системах она значительно ниже, чем в промышленных.
Особенности выбора
Нужен ли обратный клапан именно для вашей вентиляции можно определить по следующим параметрам:
- Посторонние запахи при установленной вытяжке.
- Наличие повышенной влажности в помещении.
- Использование общей системы вентиляции.
- Неэффективная очистка воздуха в помещении.
При наличии одной или нескольких вышеперечисленных проблем, антивозвратный клапан просто необходим. Сегодня на рынке можно приобрести уже готовые вытяжные вентиляторы с антивозвратным клапаном. Для того чтобы вентиляция была эффективной, а отработанный воздух никогда не попадал обратно в помещение, при выборе устройства нужно учитывать:
Мощность вентилятора. Чтобы вычислить необходимую мощность прибора для определенного помещения нужно умножить длину на высоту, а полученный результат на ширину комнаты. Далее полученное число надо умножить на кратность обмена воздуха в минуту. Для ванной комнаты кратность должна составлять 3-5 раз, а для кухни лучше выбирать значение 8-10. Полученная после всех расчетов цифра и является показателем необходимой мощности прибора. То есть, если размер комнаты 2*3 м и высота 3 м, получается 2*3*3=18, 18*3(минимальная кратность воздухообмена)= 54 куб.м/ч.
Шумовой уровень
Для выбора вентилятора в жилое помещение нужно обратить внимание на его уровень шума. Чем он ниже, тем комфортнее будут чувствовать себя жильцы дома при работающем приборе
Оптимальным показателем для вытяжного вентилятора считается до 30 дб. Хороший тихий прибор будет издавать 24-25 дб.
Вольтаж. Для кухонной вытяжки или для вентиляции ванной комнаты лучше выбирать приборы, работающие от напряжения до 24 Вт. Это позволит избежать ударов током в помещениях с повышенной влажностью.
Диаметр. Диаметр сечения вентилятора должен соответствовать диаметру вентиляционной трубы.
Приборы для вентиляции со встроенными обратными клапанами
Антивозвратный клапан может быть составной частью многих устройств для естественной и принудительной вентиляции. Рассмотрим несколько примеров.
Вытяжные вентиляторы с обратным клапаном
Новые модели вытяжных вентиляторов с обратным клапаном могут работать практически бесшумно благодаря особенностям конструкции с применением вкладышей, гасящих вибрацию. Небольшие подшипники устройства обработаны «вечной» смазкой, которая не нуждается в периодическом обновлении. Все детали корпуса исполнены из прочного долговечного пластика, который не боится ни высоких температур, ни влажности. Минимальный гарантийный срок работы вентиляторов на вытяжку с обратным клапаном – три года.
Схема устройства вентилятора
В вентиляторах могут быть установлены три вида клапанов:
- с ручным или автоматическим управлением;
- на пружинах;
- механические (изменяющие направление лепестков по давлением воздуха).
Чаще всего встречаются устройства на пружинах. Пружины возвращают створки лепестков в закрытое состояние, как только вентилятор прекращает работу.
Подбирая вентилятор, обратите внимание на размеры вентиляционного выхода. На что следует обратить внимание при покупке прибора:
На что следует обратить внимание при покупке прибора:
- мощность вентилятора;
- форму обратного клапана;
- уровень шума;
- уровень энергопотребления;
- оформление.
Для вытяжки в санузле используют коэффициент мощности 6 – то есть атмосфера в помещении должна обновляться 6 раз в час
Вентиляторы могут быть накладными или внутриканальными. Внутриканальные вставляются в отверстие воздушной шахты. Чем дальше вы установите устройство в шахту, тем ниже будет уровень шума в помещении. Для небольших шахт используют накладные модели, они закрепляются на стену у вентиляционного отверстия.
Вытяжной вентилятор может быть оснащен таймером и датчиком движения. Это очень удобно, нет необходимости управлять прибором с помощью выключателя.
Вентиляционная решетка с обратным клапаном: устройство и назначение
Это очень простая конструкция, состоящая из декоративной решетки, фланца и самого лепестка. Вентиляционные решетки с клапанами могут быть круглыми, прямоугольными или квадратными. Для бытовых целей эти изделия изготавливают из прочного пластика.
Если решетка обычной конструкции пропускает воздушный поток в обоих направлениях, то прибор с антивозвратным устройством блокирует входящий поток
Помимо блокировки входящих воздушных потоков, такие устройства снабжаются москитными сетками для защиты от насекомых и шумопоглощающими прокладками.
Вентиляционные приборы такого типа чаще всего используют в частных домах, где вся система вентиляции объединяется в одной точке на крыше и воздух в ней принудительно выкачивается с помощью небольшого электромотора. В этом случае в каждом помещении дома устанавливаются такие решетки.
Тройники с обратным клапаном и их применение
Тройники для вентиляции с обратным клапаном используют как самостоятельный прибор для вентиляции, так и в комплекте с вытяжкой. Их используют не очень часто, бытует мнение, что для естественной вентиляции достаточно просто установки обычного антивозвратного прибора.
Так выглядит тройник для вентиляции
Тройники для вытяжки с обратным клапаном часто используются при подключении котла на твердом топливе. Такое устройство не только обеспечивает выход продуктов горения в выхлопную трубу, но и обновление воздуха в помещении.
Применение обратного клапана на вытяжке
Возвращаясь к теме вентиляции на кухни, давайте еще раз поговорим о том, что это – антивозвратный клапан для вытяжки? Об устройстве этого прибора мы уже писали, но как правильно установить его и использовать?
Есть два варианта: без тройника или с тройником.
В первом случае в вентиляционное отверстие вставляются две решетки, подходящие для подключения гофрорукава. На одну из решеток подключают вытяжку, а на вторую – антивозвратную конструкцию. Когда вытяжка будет включена, клапан не даст воздуху из вентиляции попадать в помещение. А при отключении вытяжки будет работать естественный воздухообмен.
Такой метод позволит использовать для подключения кухонного зонта не только гофрорукав, но и прямоугольный вентканал, который обладает отличными аэродинамическими свойствами и привлекательным дизайном
Второй вариант подключения обратного клапана для вытяжки подразумевает использование уже известного вам тройника. Один выход тройника направляется в шахту вентиляции. Второй подсоединяется к гофрорукаву вытяжки, а на третий выход монтируется антивозвратное устройство. Работает такая вытяжка с обратным клапаном так же, как и первая, только выглядит иначе.
Вытяжка с тройником
