Оборудование для чистки вентиляции: разновидности + как выбрать лучшее на рынке

Схема и размеры крышных вентиляционных зонтов

В отличие от кухонных, зонты вентиляционной системы из листовой оцинкованной стали нетрудно сделать самостоятельно.

Для работы понадобятся следующие инструменты:

  • лист оцинковки;
  • лист картона;
  • карандаш;
  • линейка;
  • циркуль;
  • ножницы по металлу;
  • заклепки или болты с гайками.

Приступая к созданию вентиляционного зонта своими руками, необходимо ознакомиться с соотношением размеров.

Размеры в сантиметрах:

D1
D
H
h
T (в мм)
2035240,7
254525,7150,7
31,55527,51
407040251
458041,51
5090481
6311352,3301
71130551
801458253,81,5
100180971,5
125225105,563,81,5

Размеры в сантиметрах:

  • На листе картона сделайте чертеж отдельных частей зонта (ножки, крыши и лапок-держателей), пользуясь приведенными выше схемами и размерами;
  • Вырежьте каждую деталь и получите лекала;
  • Перенесите изображения на металл, вырежьте, используя ножницы по металлу;
  • Скрепляйте металл заклепками. Когда ножка и крыша будут готовы, соедините их между собой лапками.

Хотя самодельное жестяное изделие может исправно прослужить не один десяток лет, в качестве канализационных вентиляционных зонтов чаще используют пластиковые изделия. Они очень аккуратны, практичны и долговечны.

Видеообзор пластикового канализационного зонта (грибка):

Безупречное функционирование вытяжной вентиляции обеспечивает удаление горячего воздуха из кухонных помещений, способствуя притоку свежего кислорода в здание. Применение центробежных вентиляторов обеспечивает создание сильного воздушного потока, что является залогом эффективного проветривания.

Бытовая вентиляция

Обеспечение вентиляции в частном доме или же квартире в первую очередь направлено на создание адекватных и соответствующих санитарно-эпидемиологическим нормам условий для жизни или работы

Именно поэтому очень большое внимание уделяется оборудованию, выбираемому для вентиляционных систем, поскольку только качественные комплектующие, способны гарантировать надежную работу и выполнение всех поставленных задач. Некачественные комплектующие элементы оказывают негативное влияние на вентиляционное оборудование в целом. А в самом плохом случае результатом их неправильной работы становится дискомфорт для человека, находящегося в помещении или же ухудшение его самочувствия

А в самом плохом случае результатом их неправильной работы становится дискомфорт для человека, находящегося в помещении или же ухудшение его самочувствия.

Элементы вентиляции включают в себя достаточно большое количество различных частей, среди которых можно выделить такие как:

Вентиляторы При его выборе отдельное внимание обращается на тип, уровень шума издаваемого при работе (существенно понизить данный показатель помогает правильно подобранная гибкая вставка для вентиляции), габариты, производительность, а также наличие или отсутствие обратного клапана. Обеспечение вентиляции в частном доме в плане выбора правильного оборудования, должно в первую очередь брать во внимание объемы воздуха в том помещении, где будет происходить установка Этот показатель оказывает влияние на мощность

Чтобы исключить возможность попадания посторонних запахов в помещение особенно в многоквартирных домах, обязательным условием является наличие такого элемента как обратный клапан.

Существует несколько типов и разновидностей вентиляторов: канальные, крышные, осевые, дымоудаления, настенные, оконные, потолочные, реверсивные, струйные.

Щит вентиляции. Часто их называют шкафами — устанавливаются в доступном для обслуживающего персонала месте. В нем располагается вся автоматика и управление исполнительными  механизмами.  Воздуховоды. Ни одна вентиляционная система не обходится без них. Их подразделяют по типу используемых в производстве материалов — это могут быть пластиковые воздуховоды, а также из ткани или металла. Любой из вариантов может иметь перфорацию

При выборе особое внимание уделяется таким моментам, как достаточная площадь поперечного сечения, полное соответствие существующим санитарным нормам в помещении (жилая комната, ванная, кухня и т.п.) и соблюдению правил пожарной безопасности.  Фасонные части. Сюда можно отнести элементы, которые служат для стыковки, разветвления, отводов воздуховодов и присоединения к ним прочих элементов

Это могут быть дефлекторы, тройники, переходы с одного диаметра трубы на другой, заглушки, зонты, ниппели и врезки.  Перфорированная лента для вентиляции служит креплением воздуховода, поэтому ее качество также важно. Для крепления вентканалов также часто применяют хомуты для вентиляции.  Канальное оборудование. Для обеспечения качественного воздухообмена в трассах вентиляции устанавливают такие элементы, как: фильтры и воздухоочистное пылеулавливающее оборудование, канальные нагреватели(калориферы), клапаны и заслонки, шумоглушители, канальные охладители.  Воздухораспределительные устройства

В качестве распределителей воздушных потоков в помещении применяются диффузоры или вентиляционные решетки.

Для обеспечения качественного воздухообмена в трассах вентиляции устанавливают такие элементы, как: фильтры и воздухоочистное пылеулавливающее оборудование, канальные нагреватели(калориферы), клапаны и заслонки, шумоглушители, канальные охладители.  Воздухораспределительные устройства. В качестве распределителей воздушных потоков в помещении применяются диффузоры или вентиляционные решетки.

Для квартиры или частного дома существуют и другие важные элементы, состав которых варьируется в зависимости от конкретного типа подачи свежего и удаления грязного воздуха.

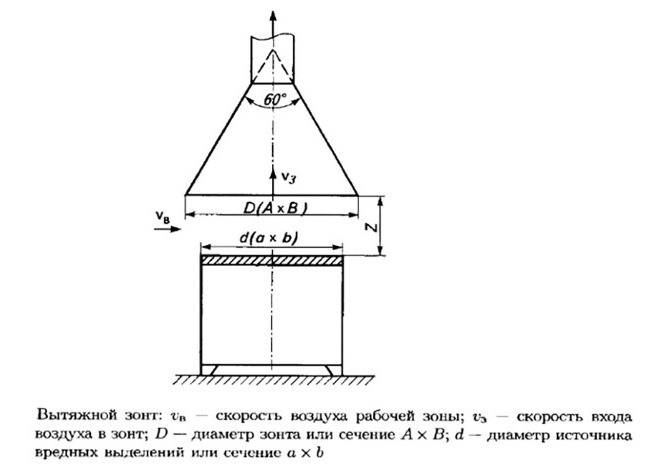

Расчёт параметров локальных вытяжек

Для поглощения опасных для человеческого здоровья выбросов и испарений устанавливают отсосы, выполненные в виде зонтов. Если их сложно приобрести, то всегда можно изготовить, подготовив соответствующий чертеж.

На первом этапе определяются следующие данные, параметры:

  • площадь выделения вредных веществ – a * b, а также диаметр зонта – d;
  • скорость перемещения воздуха на участке работы — VB;
  • расчет местной вытяжной вентиляции проводится с учётом скорости всасывания в зонт – Vз
  • высота установки конструкции над источником выделения опасных загрязнений обозначают Z.

Одним из ключевых параметров, определяющих эффективность поглощения вредных веществ является высота установки вытяжного зонта. Инженеры рекомендуют подвешивать его как можно ниже к рабочей зоне, чтобы все испарения и выделения эффективно поглощались и отводились.

Установку вытяжной вентиляции выполняют, ориентируясь на следующие размеры зонта:

D = 0.8×Z+d, с учётом других параметров – A = 0.8×Z+a, при этом B = 0.8×Z+b.

Оптимальный уровень раскрытия зонта – 60 градусов. При таком значении исключается опасность образования застойных зон. Если речь идёт об очень низком помещении, лучше увеличить угол раскрытия до значения в 90 градусов. Что касается высоты нижней кромки, то она составляет от 180 см. Подключение вытяжки к вентиляции осуществляется таким образом, чтобы образовался доступ к откидным шторам с 3-х сторон.

Для помещений, где скорость движения воздушных масс составляет от 0.4 м/с, зонт лучше дополнить специальными шторами откидного типа. Представленные расчётные данные помогут точнее определить стоимость готового изделия, а также определиться с подходящим оборудованием. Впрочем, перед тем как подключить вытяжку к вентиляции, лучше проконсультироваться со специалистом, который может провести соответствующие расчёты, порекомендовать конкретные модели устройств.

Когда дезинфекция необходима

На сегодняшний день не существует законодательно установленных сроков обязательной очистки и дезинфекции вентиляции. Исключение составляет Москва, где постановлением от 2007 года установлен обязательный производственный контроль состояния вентиляционных систем 1 раз в 6 месяцев.

В обязательном порядке должна проводиться дезинфекция на предприятиях общественного питания, где посещаемость в день превышает 50 человек. Однако сроки проведения работ не установлены. Рекомендательный характер носят требования обеспечения эффективной работы вентиляционных систем в жилых домах, общественных зданиях. Для обеспечения безопасности проведения массовых мероприятий установлен срок чистки вентиляции для стадионов, гостиниц – не позже чем за 2 недели до события.

Осуществление контрольных мероприятий возложено на юридических лиц, индивидуальных предпринимателей, которые являются собственниками помещений или размещенного в них бизнеса.

Со стороны государства контроль осуществляется в рамках Госсанэпиднадзора.

Внеплановая дезинфекция вентиляционной системы проводится обязательно в случае, если зафиксировано заболевание.

Необходимость проведения плановой дезинфекции и чистки внутренней части вентиляционной системы определяют по следующей схеме:

  • Визуальный осмотр наружных выходов вентиляционных каналов. Признаками загрязнения является наличие паутины, скопления пыли на вентиляционных решетках.
  • Проверка эффективности работы. Снижение интенсивности воздухообмена, увеличение уровня шума работающих вентиляторов, увеличение энергопотребления вентиляционным оборудованием, нагрев оборудования во время работы – это признаки возможного загрязнения системы.
  • Видеоинспекция «внутренностей» с использованием специальных эндоскопов. Видеокамера на гибком тросе с подсветкой позволяет увидеть на TFT-мониторе реальное состояние вентиляции и оценить ее соответствие проектной документации.
  • Забор смывов с внутренних отложений на стенках воздуховодов и оборудовании для лабораторного исследования.

Система вентиляции признается чистой, если визуальный контроль не обнаружил загрязнений. В остальных случаях оценивают степень загрязнения, состояние отложений, обсеменение болезнетворными организмами, поражение плесенью. Результаты фиксируют актами санитарно-эпидемиологического обследования объекта.

На их основе разрабатывают план мероприятий по ликвидации загрязнений, и обеззараживанию коммуникаций воздухообмена. Выбирают методы, механизмы, инвентарь и препараты для проведения работ.

О главных составляющих

Системы отопления, вентилирования и кондиционирования состоят из множества агрегатов. Все они призваны обеспечивать высокую эффективность циркуляции воздуха. Создавать проект и монтировать необходимое оборудование нужно с учетом всех норм и правил, которые оговорены в законе. У вентиляционных систем могут иметься каналы. Однако их может и не быть. Здесь все зависит от самой конструкции и ее особенностей.

Вентиляция – это важнейший элемент. По этой причине проектировать ее и выбирать для нее оборудование нужно с особой внимательностью и грамотностью. Чтобы правильно организовать регуляцию воздушного обмена, используют агрегаты разного типа и универсальности.
Вентиляторы представляют собой простейшие устройства. Они делятся на несколько типов.

  1. Радиальные.
  2. Осевые.
  3. Диаметральные.

Кроме того, помещения могут оборудоваться агрегатами, монтируемыми в подготовленные каналы. Их называют воздуховодами. Иногда установки просто устанавливаются на крыше зданий.

Процесс монтажа подразумевает монтаж воздушных клапанов, заслонок, разных распределительных элементов и решеток. Все эти детали дают возможность максимально оптимизировать движение потоков воздуха.

Как часто нужно чистить систему вентиляции?

Периодичность очистки может быть разной для различных систем. Лучше всего, если данная комплексная работа будет осуществляться хотя бы один раз в полгода, однако нередко система используется очень часто, а в результате очищение нужно будет проводить чаще. Если вовсе имеется особое промышленное предприятие, на котором постоянно возникают примеси в воздухе, устраняемые с помощью вентиляционной системы, то тут работы по очищению должны реализовываться примерно раз или два в месяц. Фильтры тонкой очистки могут легко сказать о том, когда следует их заменять, поскольку на них легко будут видны различные загрязнения и отложения. В этом случае можно самостоятельно решить, когда возникает необходимость в очистительных работах.

Виды рециркуляционных вытяжных систем для кухни

До сих пор мы делили устройства для борьбы с запахами после приготовления пищи на угольные и проточные. Сегодня рассмотрим, как, в свою очередь, первые варианты делятся на типы. Кроме того, канальные вытяжки различаются по количеству технических характеристик, дизайну, а также по количеству установленных ступеней очистки и фильтров. Кроме того, эти устройства бывают встраиваемыми и наклонными.

  1. Встраиваемая модель угольной вытяжки хороша тем, что весь агрегат, в котором спрятан рабочий механизм, размещается непосредственно в кухонной мебели, тем самым не ухудшая кухонное пространство совершенно ненужными деталями.
  2. Навесные устройства не предназначены для установки в шкафы, поэтому они могут крепиться только к стене и представляют собой устройство значительных размеров. Однако существуют и компактные вытяжки, которые часто приобретаются для небольших кухонь.

ИСТОРИЯ!

Мы советуем вам обратить внимание на модели с низким уровнем шума, так как они могут работать во время приготовления пищи или когда вы находитесь на кухне, обеспечивая более спокойную атмосферу

Виды загрязнений и способы очистки вентиляции

Типы загрязнений вентиляции бывают различные. В приточной системе вентиляции оседает грязь и пыль, в вытяжной системе накапливается жир, в дымоходе печей, мангалов смесь сажи и жира, в каминных дымоходах накапливается сажа. Соответственно, используются разные методы проведения очистки вентиляции. Как правило это два метода: или сухая очистка или очистка с реагентами (используется активная пена), либо сочетание этих методов.

Нажмите для увеличения

Наиболее сильно нуждается в чистке вытяжная жировая вентиляция. Вытяжки плит и мангалов втягивают пары и запахи из зоны приготовления пищи. Затем происходит первичная очистка воздуха от частиц жира, для этого существуют жироулавливающие кассеты.

Нажмите для увеличения

Однако, несмотря на фильтры, со временем слой жира оседает на стенах зонта, воздуховодов, лопастях вентилятора. Если периодичность чистки недостаточная, то жир загущается, твердеет, и наконец переходит в спрессованное состояние. Очистка спрессованного жира очень затруднена, иногда приходится полностью заменять элементы системы вентиляции.

Очистка вентиляции в административных, торговых и промышленных зданиях

В зависимости от целевого назначения здания, года его постройки и других технических особенностей, вентиляционные системы зданий могут быть выполнены из различных материалов, иметь различные диаметры, высоту расположения и т.д.

Вентиляционные каналы промышленных объектов могут быть засорены иными видами отложений, исходя из выполняемых технологических процессов и выделяемых ими паров или отходов производства.

Особую сложность очистки имеют лакокрасочные промышленные объекты, автосервисы, предприятия производящие горюче-смазочные материалы.

Исходя их технических особенностей вентиляционных систем, по результатам осмотра, разрабатывается методика их очистки, подбирается необходимое оборудование, выполняется расчёт стоимости.

НаименованиеЕд. изм.СтоимостьПримечания
От пылевых отложений до 500 м.кв.кв.м.300
От пылевых отложений свыше 500 м.кв.кв.м.250
От пылевых отложений свыше 1000 м.кв.кв.м.200
Установка инспекционного люкаштот 3000Размеры люков бывают разные

Оборудование для очистки вентиляции

По типу загрязнений подбирается не только метод, но и оборудование для чистки вентиляции.

Приспособления следующие:

  1. Щеточная машина. Это прибор, который имеет спусковое устройство и несколько щеток. Запуск оборудования приводит в движение механизм, снимающий слои грязи. Щетки эффективны для устранения отложений пыли, но если предполагается убирать слои жира, то чистка воздуховодов вентиляции выполняется с помощью других агрегатов.
  1. Вакуумный агрегат. Это приспособление высасывает отделенные слои со стенок. Для запуска оборудования в работу он прикрепляется к выходному отверстию и удаляет не только жир, грязь, но и средства, которые употреблялись для устранения (химические соединения).
  2. Фильтрующие механизмы. Это комплексный прибор, состоящий из фильтров грубой, тонкой очистки и не только собирает все отложения, но и накапливает их внутри агрегата.

Как почистить вентиляцию в квартире самостоятельно, если хозяин желает убрать мусор, пыль? В этом случае удобнее всего применять скребок или щетку на ручке, затем пылесос для вытягивания остатков. Использование химикатов также допустимо, в этом случае к щетке прикрепляется валик из поролона с пропиткой составом для удаления слоев.

Выбор оборудования: внимание на производителя

В соответствии с законодательством чистка вентсистем должна проводиться не реже одного раза в год. Это позволит добиться нормального уровня пожарной безопасности на предприятиях пищевой промышленности, а также в зданиях, где скапливаются легковоспламеняющиеся материалы и грязь. В гостиницах, ресторанах и медицинских учреждениях чистка вентиляции может проводиться один раз в пять лет.

На рынке представлено оборудование для чистки вентсистем от отечественных и зарубежных производителей. Лучшие установки предлагают финские фирмы AirPower и Pressovac, а также американская компания Goodway. Единственным недостатком оборудования, изготовленного этими производителями, является высокая стоимость.

Более доступной ценой обладают установки, выпущенные отечественными компаниями. При этом их качество находится на высоком уровне. Спросом на рынке пользуется продукция компаний Оборудование Профессионалам и Пробат Рус. Во время исследований было установлено, что примерно 40% загрязнений оказывается в помещении из-за низкой эффективности работы вентиляционных систем.

Каждые 5 лет надо проверять состояние воздуховода в отеле, ресторане, медицинских и исправительных заведениях.

Микроклимат в помещении и безопасность людей зависит от эффективной работы вентиляционного канала. Продуманная эксплуатация системы заключается в регулярной очистке воздуховода

При выборе оптимального оборудования для очистки вентиляции стоит обратить внимание на надежность производителей

Лучшие установки для очистки вентиляции от загрязнений представлены на рынке европейскими производителями. Лидерами рынка, предлагающими широкий ассортимент продукции, являются компании Goodway (США),Pressovac и AirPower (Финляндия).

Оборудование отличается высоким качеством и отличными характеристиками. Минус изделий — высокая стоимость.

Значительная часть потребителей останавливает свой выбор на оборудовании для очистки российского производства. Оно намного дешевле, хотя качество техники безупречное.

Покупая российское оборудование для чистки вентиляции, лучше остановиться на крупных производителях, которые предлагают высококачественную технику мирового класса. Пользуется спросом продукция ООО «Оборудование Профессионалам», ООО «Пробат Рус».

Не всегда прочистка воздуховода помогает решить проблему, иногда требуется проведение ремонта – подробная информация по восстановлению вентсистемы приведена в статьях:

  1. Ремонт систем вентиляции: разбор популярных неисправностей и способов их устранения
  2. Восстановление вентиляции: причины снижения эффективности и восстановление воздуховодов

Рейтинг вытяжных вентиляторов

Правильно спроектированное и установленное вентиляционное оборудование гарантирует чистый воздух, отсутствие влаги, конденсата и вытекающих из этого последствий. Накладной тип отличается не только формой и размером, но и качеством и функциональными характеристиками. Каждый номинант оценивался экспертами по ряду критериев:

  • Безопасность – защита от влаги, ударов, перегрева, скачков напряжения в сети;
  • Уровень шума – рекомендуется не более 35-55 дБ;
  • Дизайн – классические, современные и инновационные модели;
  • Монтаж – поверхностный, встраиваемый, потолочный;
  • Тип конструкции – осевой, радиальный, центробежный;
  • Эффективность – коэффициент воздухообмена;
  • Материалы – качество, устойчивость к внешним воздействиям, износ;
  • Диаметр – от 80 до 200 мм;
  • Размеры – соответствие геометрическим размерам поверхности вентиляционного канала;
  • Дополнительные опции – датчик влажности, датчик движения, таймер;
  • Управление – электронное, дистанционное, автоматический старт/стоп; Дополнительные опции – датчик влажности, датчик движения, таймер; Управление – электронное, дистанционное, автоматический старт/стоп.

В обзор были включены только самые популярные модели, отвечающие потребностям клиентов. Проанализировав отзывы, редакторы журнала определили преимущества и недостатки каждого номинанта, сравнили заявленные характеристики с реальными. Это позволило отказаться от продукции с завышенными обещаниями и низким сроком службы.

Сколько стоит очистка и дезинфекция?

Проводить самостоятельную чистку целесообразно только в отношении имущества, относящегося к частной собственности (например, рукав до общей шахты в городской квартире, обычно его длина не превышает 0,5 метра).

Для этого достаточно приобрести средства индивидуальной защиты, металлическую щетку и средство для удаления жира.

Чистить общие домовые шахты своими силами запрещено. Провести самостоятельно дезинфекцию невозможно и очень опасно.

Стоимость услуг специализированных служб по очистке и дезинфекции воздуховодов зависит от сложности проводимых работ.

На цену влияют такие факторы, как

  • доступность расположения каналов,
  • степень и характер загрязнения.

Базовая стоимость проведения работ обычно рассчитывается на 1 квадратный метр воздуховода, чистка воздуховодов вентиляции цена:

  • Видео диагностика от 5 000 руб.;
  • Механическая очистка пылевых отложений от 170 руб.;
  • Чистка жировых отложений от 750 руб.;
  • Микробиологические пробы — 1 500 рублей за 1 смыв;
  • Дезинфекция от 50 рублей.

Чистка воздуховодов вентиляции — необходимое обязательное мероприятие, регламентируемое Законодательством РФ и направленное на обеспечение здоровья, высокой работоспособности населения.

Разновидности кухонных вытяжек

Существует масса разновидностей кухонных вытяжных комплектов. Все они отличаются формой и конструкцией зонта, поскольку остальные элементы работают в одинаковом режиме и выполняют схожие задачи.

Специалисты различают следующие виды вытяжек:

  • встраиваемые. Это модели, которые составляют единое целое с кухонными гарнитурами. Часто они продаются вместе с ним, но встречаются и отдельные комплекты;
  • козырьковые вытяжки. Это плоские модели, оснащенные фильтром для воздуха. Они редко подключаются к вентиляции, что резко снижает их эффективность;
  • купольные (каминные) вытяжки. Это громоздкие конструкции традиционной формы, но полезный эффект от них считается максимальным из-за большой площади покрытия зонта. Бывают прямые или наклонные модели;
  • настенные (или пристенные) модели. Они крепятся к стене, обычно под отдушиной или неподалеку от нее;
  • островные вытяжки используются в комплекте с островными столами, расположенными посередине кухни.

Встречаются также модели кухонных вытяжек, встроенных в столешницу. Они не оснащены зонтами, что увеличивает полезный объем помещения. При этом, подобные конструкции должны быть достаточно мощными для получения нужного эффекта.
