Аспирационные системы: виды, устройство, критерии выбора установки

Устройство системы аспирации

Система аспирации NESTRO имеет модульное устройство и состоит из набора установок, соединенных воздуховодом. Как правило, она состоит из:

  • Воздуховода для системы аспирации
  • Устройства предварительной очистки (сепаратора)
  • Пылулавителя на основе рукавного фильтра
  • Вентилятора, нагнетающего давление
  • Дробилки, выравнивающей плотность отходов
  • Системы хранения и утилизации (котел, подключенный к системе отопления)
  • Автоматика

Вся система устроена таким образом, что она работает как единое целое с Вашим производством: шкаф управления NESTRO собирает показания многочисленных датчиков и управляет аспирацией в зависимости от работы станков. Подробное описание каждого компонента Вы можете найти ниже или связавшись с нами.

Особенности монтажа таких конструкций

Поскольку по воздуховодам аспирационных систем транспортируются значительные объемы загрязнений, то к таким конструкциям предъявляются и повышенные требования по прочности, в отличие от приточных вентиляционных систем.

Для их изготовления используют сталь толщиной от 1,2 до 5,0 мм, а для фасонных частей рекомендуется взять сталь, толщина которой больше на 1,0 мм, чем материал воздуховода.

Для воздуховодов аспирационных систем следует использовать прочную листовую сталь, не менее 1,2 мм толщиной. Разъемные соединения облегчат процесс очистки системы от загрязнений

Запрещается крепить аспирационные воздуховоды хомутами на подвеске. Допускается только использование хомутов, закрепленных с помощью кронштейнов, в некоторых случаях в качестве крепления используют цепи.

Максимальное расстояние между кронштейнами должно составлять три метра для труб диаметром более 40 мм и четыре метра – при диаметре конструкций 400 мм или меньше. Эти параметры обеспечат достаточную прочность конструкции и снизят риск обрыва воздуховодов в процессе эксплуатации.

Еще одна особенность аспирационных воздуховодов состоит в том, что их довольно часто приходится разбирать, чтобы очистить от скопившихся на стенках загрязнений. Кроме того, в результате быстрого износа отдельные элементы приходится периодически заменять.

По этой причине рекомендуется использовать для монтажа конструкций быстроразъемные элементы соединения, а не традиционные фланцы, которые от частой разборки-сборки быстро выходят из строя.

Чтобы в конструкции системы аспирации не скапливались загрязнения, необходимо придать воздуховодам правильный уклон, который зависит от расчетной скорости перемещения воздушных масс

Для регулировки потоков воздуха используют косые шиберы, которые демонстрируют меньшее сопротивление потоку и лучше препятствуют скоплению загрязнений. Применение регулировочных дроссельных клапанов в системах аспирации не рекомендуется

Очень важно, чтобы воздуховоды были расположены под правильным углом

Положение конструкции зависит от заданной скорости потока воздуха, которая определяется характером удаляемых загрязнений. Так, чтобы обеспечить скорость около 20 м/с, нужен уклон в 60°, для скорости 45 м/с – угол менее 60° и т.д.

Если характер загрязнений позволяет прогнозировать накопление в воздуховодах липкой пыли, то такие системы промышленной аспирации рекомендуется изначально проектировать с расчетом на максимальную скорость перемещения воздушных масс.

В небольших аспирационных системах для устройства отсосов может быть использован полиэтиленовый шланг подходящего диаметра. Это удобный, но не слишком прочный элемент, который со временем придется заменить

Чтобы облегчить процесс очистки конструкции, внутрь воздуховодов вставляют специальные вкладыши из пленки, бумаги и других подходящих материалов. Обычные бытовые и даже некоторые промышленные вентиляторы для систем аспирации не подходят, даже если обладают достаточно высокой производительностью.

Нужны устройства с повышенной устойчивостью к износу, которые могут длительное время работать под высокой нагрузкой без перебоев.

Распространенная проблема для низкоэффективных систем аспирации – потери воздуха. Чтобы предотвратить это явление, специалисты рекомендуют выбирать вентиляторы с некоторым запасом мощности. Потери воздуха на практике могут достигать 30% по сравнению с расчетными данными.

Неправильный выбор местного отсоса может отрицательно сказаться на всей системе. Нельзя выбирать такой элемент без учета особенностей технологического процесса.

В одних случаях будет эффективно укрытие типа “зонт”, в других – “витрина”, вытяжной шкаф, кабина и т.п. Этот момент в обязательном порядке следует согласовать с технологом на конкретном производстве.

Большая часть аспирационных установок расчитана на перемещение очищенного воздуха в атмосферу, но иногда такие воздушные массы возвращают в производственное помещение (+)

Для грубой очистки воздуха от пыли используют пылевые мешки, бесперегородочные пылевые камеры, обункерованные газоходы, сухие циклоны и другие подобные устройства в зависимости от характера пыли.

Для средней очистки часто используют скрубберы, а тонкая очистка выполняется с помощью набора средств, который может включать электрофильтр циклонного типа и рукавный фильтр, в некоторых случаях используется высоконапорная труба Вентури или другие подходящие агрегаты.

Причины, по которым в работе системы могут возникнуть проблемы

После монтажа и запуска аспирационной системы рекомендуется время от времени делать заборы воздушных масс и проводить их исследование на концентрацию взвесей и примесей и качество очистки. Нередки случаи, когда система функционирует в полную силу, но качество аспирации воздушных масс низкое, а концентрация вредных веществ в воздухе остается высокой. Подобное неприятное явление может объясняться разными причинами, в числе которых:

  • Сильное засорение воздушных каналов, во внутреннем пространстве которых могли скопиться сор и пыль;
  • Недостаточная мощность вытяжного вентилятора;
  • Расход воздуха в больших объемах;
  • Недостаточный приток свежих воздушных масс в помещении.

Если во внутреннем пространстве загрязнения скапливаются быстро и в больших количествах – это может указывать на ошибку в проектировании системы, а именно на неправильный расчет скорости перемещения воздушных потоков по воздуховодам. Другая причина подобного явления – ошибки в конструктивном устройстве системы. Они могут выражаться в присутствии значительного числа поворотов, ответвлений, участков с недостаточным углом наклона, недостаточное количество лючков для прочистки системы.

Ошибки проектирования и монтажа системы могут привести и к существенным потерям воздуха, из-за которых процесс аспирации начинает проходить с низкой эффективностью. Значимые воздухопотери могут наблюдаться также при сбоях в работе фильтрующих элементов. Процент возможных потерь воздуха по указанным причинам должен изначально закладываться в расчет аспирации при проектировании.

Если проблем с объемом воздуха нет, но аспирация все равно не работает с нужным уровнем производительности, то стоит пересмотреть проектирование засасывающего элемента системы и возможно изменить его расположение. Элемент должен быть установлен таким образом, чтобы при его работе осуществлялся максимальный забор загрязненных воздушных масс и не происходило их распространение по всему воздушному пространству помещения

Напоминаем, что устройство важно разместить так, чтобы оно не мешало осуществлению трудовой деятельности и не препятствовало свободному перемещению персонала по рабочему пространству

Если в рабочее пространство не поступает нужного объема свежих и чистых воздушных масс, то аспирация не будет работать должным образом. Для эффективного и правильного воздухообмена следует смонтировать в помещении высокоэффективную приточную вентиляцию с рекуператором. Необходимости в оснащении системы рекуператором не возникает при создании приточной вентсистемы в помещениях, где постоянно наблюдаются высокие температуры.

Как видите, проектирование и монтаж аспирационных систем – действительно сложная и специфичная задача, в которой желательно не допускать неточных расчетов и ошибок в подборе оборудования. По этим причинам рекомендуется доверить разработку проекта и монтаж оборудования профессионалам, имеющим нужные опыт и знания в вопросе оборудования эффективной аспирации на производстве. Особенно актуален и важен профессиональный подход при проектировании стационарных аспирационных систем для крупных предприятий, имеющих большие производственные площади. Только такой поход позволит получить качественную и эффективную аспирацию.

Труба и вентилятор аспирационной системы

Самое главное в этой системе – труба. Но не простая, а особая, сделанная так, чтобы пыль в ней не застревала и не накапливалась. Вполне возможно использование прямошовных труб, но лучше выполняют свою функцию спирально-навивные, аналогичные шлангам пылесосов. Но на этом тонкости не заканчиваются: наклон воздуховода тоже имеет значение. Пыль бывает очень тяжелой (например, цементная), поэтому проектирование аспирации ведется с учетом конкретного характера примесей, их физических и химических свойств. Схема прокладки чаще всего разветвлена, имеет повороты, характеризующиеся величиной относительного скругления, радиус которого должен не менее чем вдвое превышать диаметр трубы.

Градиент давлений на входе-заборнике и выходе может создаваться уровневой разницей, но нужную скорость потоку все же придает вентилятор, без которого невозможна качественная аспирация. Это, как правило, классическая «улитка» низкого давления (иногда их несколько).

Конструкция системы аспирации воздуха

В состав аспирационных систем входят:

  • вентиляторы, создающие отрицательное давление в системе
  • фильтрационные устройства, отделяющие включения от воздуха
  • специальные емкости для аккумулирования и последующего удаления пыли, твердых включений, взвеси и т.д.

Используются два основных типа конструкции:

  • моноблочные установки. Они обладают мобильностью, способны эффективно работать на определенном участке, но при необходимости легко транспортируются в любое место.
  • модульные конструкции. Это сложные системы, создающиеся, как правило, по специальному заказу для конкретных производств и условий. Обладают заданной производительностью и мощностью, выполняют конкретные задачи.

Принцип работы установок

Принцип работы установок заключается во всасывании потока загрязненного воздуха в установку типа циклон, внутри которой производится отделение твердых частиц и аккумулирование их до момента извлечения и удаления.

В зависимости от размеров цеха, количества источников загрязнения и состава пыли, установки могут обладать разной мощностью вентиляторов и различной конструкцией фильтров. Для цехов, имеющих сильную запыленность, устанавливаются стационарные комплексы, производящие очистку в непрерывном режиме. Поступление загрязненного воздуха обеспечивают промышленные пылевые вентиляторы с нижней части циклона, затем поток пропускается сквозь систему фильтров и выводится через патрубок в верхней части установки. Пыль, остающаяся внутри, аккумулируется в соответствующей емкости и впоследствии удаляется или транспортируется до специальных контейнеров (на крупных установках).

Воздуховоды аспирации, используемые для этого, изготавливаются преимущественно из металла толщиной от 0,5 до 2 мм. Фасонные изделия — переходники, разветвители и прочие фитинги — имеют толщину на 1 мм больше, чем сами трубы. Наиболее эффективны каналы круглого сечения, поскольку они имеют лучшие аэродинамические показатели и не создают завихрений, являющихся причиной образования участков скопления пыли.

Важно! Необходимо использовать только прямошовные трубопроводы, чтобы исключить появление скоплений твердых частиц и образование заторов. Для соединения воздуховодов и фитингов используются фланцевые соединения с резиновыми уплотнителями. В некоторых случаях могут применяться муфтовые соединения

В некоторых случаях могут применяться муфтовые соединения

Для соединения воздуховодов и фитингов используются фланцевые соединения с резиновыми уплотнителями. В некоторых случаях могут применяться муфтовые соединения.

Аспирационная система – защита и сохранение чистоты воздуха

Одна из главных проблем, с которые решает современное общество — это защита и сохранение чистого воздуха. Создание многих видов продукции сопряжено с образованием загрязнений: пыль, грязь, мусор и различные выбросы сопровождают работу многих типов машин и производственных процессов (дробления, измельчения, сушки, помола, пересыпки, транспортировки). Без систем пылеудаления просто не обойтись.

Сегодня для многих предприятий эффективной проблемой является очистка выбросов от пыли и вредных примесей, соблюдение экологических норм и повышение безопасности предприятия. Лучшей защитой производства от подобных загрязнений являются аспирационные системы, использующие высококачественные воздушные фильтры. Проводником этих технологий является наша компания.

Очистка выбросов от пыли начинается у самой производственной линии – трубы аспирации подключены к деревообрабатывающим станкам.

Промышленная аспирация позволяет снизить вредные выбросы до установленных норм с минимальными изменениями производственного цикла.

Системы аспирации как эффективное решение

Мы предлагаем системы пылеудаления и газоочистки на основе рукавных фильтров. В большинстве отраслей промышленности рукавные фильтры стабильно обеспечивают уровень пылеулавливания: до 99,9% для частиц размером более 1 мкм. При этом благодаря системе импульсной очистки фильтров в системе аспирации достигается ее максимальная эффективность и значительная экономия электроэнергии.

Внедрение аспирационных систем не требует изменения существующего технологического процесса. После обработки всех исходных данных аспирационная система проектируется таким образом, чтобы стать встроенным звеном в работе производственного оборудования, и только в подобной связке система аспирации выполняет свои функции с максимальной отдачей, эффективно выполняя очистку выбросов в атмосферу.

Система пылеудаления, пылегазоочистки и вентиляции – разные методы очистки выбросов от пыли

Неверно полагать, что промышленная аспирация и вентиляция — это равнозначные области. Эти процессы глубоко взаимосвязаны, но технология пылеудаления и пылегазоочистки требует отдельной номенклатуры оборудования, особых знаний и опыта, которые готовы предоставить специалисты нашей компании. Основная задача аспирационных систем – локализовать вредности производства, препятствуя их распространению в рабочие помещения и окружающую среду.

После того, как была произведена очистка выбросов в атмосферу, результаты могут быть удалены из бункеров-сборников аспирационной системы при помощи пневмотранспорта, контейнеров или мешков.

Система аспирации от нашей компании: преимущества

Системы аспирации нашего производства — это баланс между стоимостью оборудования и эксплуатационными расходамиКлиентоориентированность – основа эффективности нашей работы. Создавая каждое конкретное решение, мы целиком ориентируемся на потребности заказчика. Системы аспирации являются нестандартным оборудованием, поэтому проект для каждого клиента разрабатывается индивидуально

При создании аспирационной системы мы стремимся сохранить баланс между стоимостью продукции и затратами на ее эксплуатацию. Именно это позволяет нам предлагать Вам качественную конкурентную продукцию, отличительными особенностями которой являются:

  • Доступный уровень затрат
  • Приведение производства в соответствие с экологическими нормами
  • Высокая производительность – до 1 000 000 м?/ч с возможностью расширения
  • Низкий уровень шума
  • Экономное потребление электроэнергии
  • Увеличение сроков эксплуатации оборудования
  • Повышение безопасности производства
  • Снижение риска профессиональных заболеваний
  • Уменьшение загрязнения окружающей среды
  • Расширенная гарантия на все оборудование – 36 мес.

Специфика монтажа

Отличительной особенностью систем аспирации является высокий объем загрязненных воздушных масс, которые будут транспортироваться по каналам. Поэтому воздуховоды инженерной сети обязательно должны быть изготовлены из материалов высокой прочности и износостойкости. Традиционно в аспирации задействуются воздуховодные элементы из стальных сплавов с показателем толщины не менее чем в 1,5 миллиметра, для фитингов применяются стальные изделия толщина которых будет на миллиметр больше показателя толщины канала.

Воздуховоды категорически воспрещается крепить хомутами с подвеской. Можно использовать исключительно хомуты, фиксируемые на кронштейнах, а также цепи. Расстояние между кронштейнами будет зависеть от диаметра труб:

  • Если трубные изделия имеют диаметр до сорока миллиметров – показатель расстояния составляет три метра;
  • Если трубные изделия имеют диаметр 400 миллиметров и менее – показатель расстояния составляет четыре метра.

Соблюдение указанных показателей расстояния увеличивает прочность конструкции в целом и исключает риск обрушения воздуховодов в процессе эксплуатации.

Для регуляции силы и направления воздушных потоков в системе применяются косые шиберы имеющие минимальные показатели сопротивляемости потоку воздушных масс и при этом препятствующее активному накоплению загрязнений. Регулировочные дроссельные клапаны в аспирационных системах не применяются.

При монтаже системы пристальное внимание следует уделить углу расположения воздуховодов. Расположение элементов будет зависеть от скорости воздушного потока, которая рассчитается по характеру загрязнений, которые требуется удалять из рабочего пространства

Так, например, если нужна скорость воздушного потока равная показателю в 20 м/с, то воздуховоды следует располагать под углом в шестьдесят градусов.

Если технологический процесс в рабочем помещении подразумевает образование липких загрязнений система изначально проектируется под максимальную скорость перемещения воздушных потоков по каналам.

Для облегчения очистки и технического обслуживания конструкции внутрь воздушных каналов монтируются специальные пленочные или бумажные вкладыши.

Параметр мощности также является значимым для вентиляторов, которые будут задействоваться в аспирационной системе. В противном случае она может оказаться малоэффективной и при ее работе могут наблюдаться значительные потери воздуха. Важен и правильный подбор засасывающего воздушные массы агрегата. При выборе этой конструкции обязательно берутся в расчет все особенности производственного процесса.

Фильтры подбираются по характеру загрязнений. Для тяжелых и грубых пылевых частиц применяются пылевые мешки, камеры, газоходы и циклоны. Для более тщательной очистки воздушных масс задействуются скрубберы, капитальную очистку воздуха можно наладить установкой электрофильтров, фильтров рукавного типа.

Особенности работы конструкции

Производственный фильтр бывает рукавного типа. Рукавные фильтры могут быть или эллиптической или круглой формы. Именно их применение желательно в сильно запыленных помещениях. Делаются они из полиэстера или полипропилена. Отличительной их способностью является работа при очень высоких для мастерских температурах. Они способны выдерживать свыше +200 С без ухудшения качества работы.

Установка с фильтром монтируется с пылевым накопителем. Эта конструкция может применяться как для простых систем очистки воздуха, так и для очень масштабных, в которых присутствует сложная система разветвления воздушных каналов и мощный вентилятор.

Центральный накопитель оснащен системой контроля наполнения частицами. Благодаря нему собранная пыль, которая еще недавно была в воздухе, не попадает обратно в атмосферу. Он может быть огромным, до 150 кубических метров. Миниатюрной считается емкость до 30 метров кубических. Даже такие размеры промышленной установки весьма впечатляют. Также он имеет защиту от взрывов и пожаров.

Конструкция может управляться автоматически. Это повышает не только контроль над безопасностью ее работы, но и является экономически выгодным методом управления системой. Однако, в любом случае, возможно и ручное управление. Особенно ценными в автоматизации являются контроль загрузки пылевого накопителя и автоматизированная защита от перезаполнения. Также система осуществляет автоматическую очистку чистящих элементов, которые загрязняются в процессе работы. Прежде чем приступить к установке, компания, которой заказали систему, делает 3D-план предприятия или дома. Затем каждый нюанс и специфические детали обсуждаются с владельцем предприятия или его инженерами. Системы аспирации выполняются с учетом конструкции помещений.

Необходимость систем аспирации для деревообрабатывающей промышленности

Для формирования комфортных трудовых условий, предупреждения выбросов пыли от спецоборудования в производственном цеху, перемещения сыпучих материалов используются системы аспирации и пневматический транспорт. Они предназначены не только для санитарных и технологических целей, но еще и обеспечивают пожаробезопасность.

Система очистки воздуха в цеху

Качество работы во многом зависит от надежности пылеудаляющей вентиляции. Правильно спланированная вентиляционная система помогает:

  • значительно снизить траты на отопление;
  • освобождать помещение от пылевых взвесей;
  • изготовлять продукцию высокого качества.

Обработка древесины подразумевает появление разных типов отходов. По виду обрабатывания дерева отходы делятся на шлифовальную пыль, стружку, опилки.

Таблица обработки древесины

Поскольку фильтрация крупных фракций не является трудной задачей, главная функция современных систем аспирации – результативное избавление от мелкодисперсной пыли.

Существуют вентиляционные аппараты, позволяющие избавиться от одного вида загрязнений. Но на крупных предприятиях с расширенным ассортиментом продукции процентное соотношение производственных отходов всегда изменяется. В этом случае требуются системы аспирации, предполагающие комплексный подход к устранению отходов производства.

Расчет расхода

После проведения всех работ по определению расхода воздуха и возможному эжектированию, необходимо сложить все полученные числа, а после этого разделить сумму на объем помещения. Стоит учитывать, что нормальный обмен воздуха для каждого предприятия свой, но чаще всего этот показатель находится в пределах от 1 до 3 циклов аспирации в час. Большее количество чаще всего применяется для расчетов установки систем в помещениях с общеобменной Данный тип обмена воздуха используется на предприятиях для удаления вредных испарений из помещения, для удаления примесей или же неприятных запахов.

При установке аспирационной системы может создаваться повышенной вакуум из-за постоянного отсоса воздуха из помещения. По этой причине необходимо предусмотреть установку в него притока наружного воздуха.

Преимущества современных систем аспирации

Однако, современная промышленная аспирация не имеет таких проблем. Системы NESTRO удаляют не только крупную, но и мелкую фракцию от станков (станков с ЧПУ и любых других обрабатывающих машин) и позволяют возвращать теплый воздух в цех. Таким образом Вы экономите на электроэнергии, отоплении и обслуживании вентиляции, что позволяем Вам быстро окупить расходы на приобритение такой системы. Но мы не остановились на этом – мы научились превращать эти отходы в Ваши деньги!. Такие системы особенно эффективны на деервообрабатывающих производствах – необходимо удалять различные виды опилок от станков с ЧПУ, которые подлежат вторичной утилизации.

Как один из первых производителей в области аспирации и фильтрации, компания NESTRO уже в конце 80-х годов изменила рынок, создав первые вакуумные фильтры (системы, в которых вентилятор подключен после пылеуловителя). В таких системах воздух с пылью и/или стружкой не проходит через вентилятор, что дает возможность использовать высокопроизводительные лопастные роторы с более высоким КПД. Кроме того, вакуумные системы абсолютно пыленепроницаемы, что является существенным преимуществом по сравнению со всеми типами напорных установок (системы аспирации, в которых вентилятор подключен перед пылеуловителем).

Системы аспирации

Вытяжная вентиляция отличается от примитивного воздуховода, который контролирует правильный воздушный поток. Расчет систем начинается на этапе строительств. Система проходит через коммуникации здания. Оборудование или специальные устройства, установленные в цеху, определяют качество воздуха. Нормативы, установленные для таких предприятий, нарушать нельзя. Промышленная зона всегда загрязнена опасными веществами, которые вдыхает человек.

Оборудование не только загрязняет воздух, но и способствует равномерному распределению пыли по всему помещению. Что такое аспирационные вентиляторы? Для систем аспирации (сеть воздуховода или отдельная комплектующие части) во время монтажа важен уклон воздуховода, исключающий застойные зоны. Воздух проходит через все помещение, обеспечивая равномерный забор загрязненных воздушных масс.

Проектирование вентиляционных клапанов проводится специалистами, которые ознакомлены со всеми нормами и ГОСТами. Для самодельной аспирационной системы нужны дополнительные вентиляторы и фильтры. Создать правильный воздушный поток несложно, если учитывать конструкционные особенности промышленного здания.

Устройства для очистки воздушных масс состоят из разветвленных трубопроводов с газоочистными устройствами. Такой системе нужны резервные воздуховоды на случай поломки. Скорость аспирации зависит от мощности вентиляторов.

Отличительные черты аспирации

Вентиляция предназначена для создания комфортных условий в помещениях различного назначения и осуществляет необходимый воздухообмен для поддержания уровня кислорода и    удаления использованного воздуха. По способу приведения воздушных потоков в движение различают естественную и принудительную вентиляцию. В первом случае перемещение воздуха происходит за счет разности давлений внутри и снаружи помещения. Свежий воздух поступает через входные решетки, расположенные в нижней части здания, а использованный удаляется через отверстия в кровле. Естественная вентиляция может иметь сеть воздуховодов, но ее разветвленность и длина участков ограничена из-за невозможности создания сильного давления. Такие системы не регулируются и создание гарантированного воздухообмена невозможно.

Принудительные системы снабжены центробежными или осевыми вентиляторами, которые создают давление для притока свежего и удаления использованного воздуха. Такие системы могут состоять из приточных, вытяжных или приточно-вытяжных установок и позволяют регулировать давление, производительность, скорость воздуха, распределять потоки по отдельным комнатам или зонам, контролировать температуру и влажность входящего потока, осуществлять работу в автоматическом режиме. Эффективность принудительной вентиляции гораздо выше естественной, которая зависит от внешних погодных факторов.

Аспирационные системы применяются на промышленных объектах, на которых в процессе производства выделяются вредные или опасные вещества. Аспирационное оборудование широко используется в металлургической, химической, деревообрабатывающей промышленности, в секторе производства энергии, в сфере производства строительных материалов и сыпучих пищевых продуктов, сельского хозяйства, на предприятиях по утилизации бытовых отходов.

Классическая схема системы аспирации состоит из укрытий, которые ограничивают распространение загрязнений, подведенных к ним воздуховодов, которые направляют поток воздуха к очистному оборудованию и вентилятора, создающего необходимое разряжение для движения рабочей среды. Проектирование аспирации осуществляется на стадии создания проекта всего предприятия и выполняется с учетом всех особенностей и условий будущей эксплуатации аспирационных установок.

Технология изготовления воздуховодных труб

Производство вентиляционных каналов и фасонных частей (читай – деталь, элемент) обязано обеспечить наивысшее качество стыковок и соединений. Это позволит нивелировать в будущем возможные потери воздушной циркуляции и более эффективно, и без существенных временных затрат осуществить монтаж воздухообменной сети. Точность производства компонентов труб зависит от правильно отлаженного автоматизированного управления приборами и станками.

Фасонные элементы системы вентиляции

Крайне важным является и квалификация специалистов; то, насколько рационально они сумеют произвести разметку, а также раскрой листового материала (рассматриваем наиболее распространенный материал – малоуглеродистую сталь) для «выкроек» фасонных частей воздуховодов. Рабочие должны обладать знаниями различных соединений элементов и деталей сети, конструктивного функционала автоматики, а также ключевых требований и к материалу, и к оборудованию, закрепленных в СНиП.

Подбор материала и способы работы

Практическая реализация раскроя начинается с этапа выбора соответствующего материала. Нужно учесть факторы насыщения, охлаждения/нагрева, жесткости ярма, вибрационных характеристик, а также целого ряда прочих эксплуатационных нюансов.

Пример компоновки фасонных компонентов

Наиболее распространенным методом обработки листового металла для раскроя элементов воздуховодной сети является газокислородная резка. Этим способом можно реализовывать:

  1. Непосредственно раскрой стали;
  2. Обрезка профильного металла;
  3. Вырезка различных косынок, фланцев, а также остальных заготовок.

Соединение фасонных компонентов между собой – сварка – также имеет ряд особенностей:

  1. Обычный (ручной) метод сварки – соединения встык, исключая припуски металла;
  2. Шовный или точечный способ предусматривает электросварочную автоматику и допускает припуски материала.

Технология шовной сварки

Фасонные элементы воздухообменной сети следует раскраивать при помощи совмещенных шаблонов. Помимо сварки, соединение их между собой в единый комплекс возможно следующими способами:

  1. Раструбы;
  2. Фланцы;
  3. Обжимные бандажи.

Все эти методы крепления элементов труб по существу мало чем отличаются между собой, однако имеют свои индивидуальные особенности. К примеру, раструбное соединение рассматривает кольцо, которое в нагретом состоянии надевается на конец воздуховода, а после остывания сваркой соединяют с трубой. Такую же процедуру осуществляют по отношению к самому воздуховодному каналу. После этого кольца при помощи сварки скрепляют между собой.

Образец расчетных инженерных таблиц

С целью предотвращения засорения, фасонные части необходимо изготавливать с плавными поворотами, согласно стандартному шаблону.

Следует учесть тот факт, что не все элементы воздуховодной сети одинаковы по износостойкости. Раскрой некоторых частей, которые попадают в такую «зону риска», нужно производить так, чтобы эти компоненты можно было в будущем заменить без угрозы всему комплексу целиком.

Наиболее трудоемкой и ответственной операцией считается разметка тройников, переходов, крестовин, и т.д. Раскрой таких сегментов вентиляции (до 900 мм) нужно выполнять согласно инвентарным совмещенным шаблонам. Детали, чей диаметр составляет свыше 900 мм, следует изготовлять, основываясь на специальных инженерных таблицах, предусматривающих разметки по координатам.

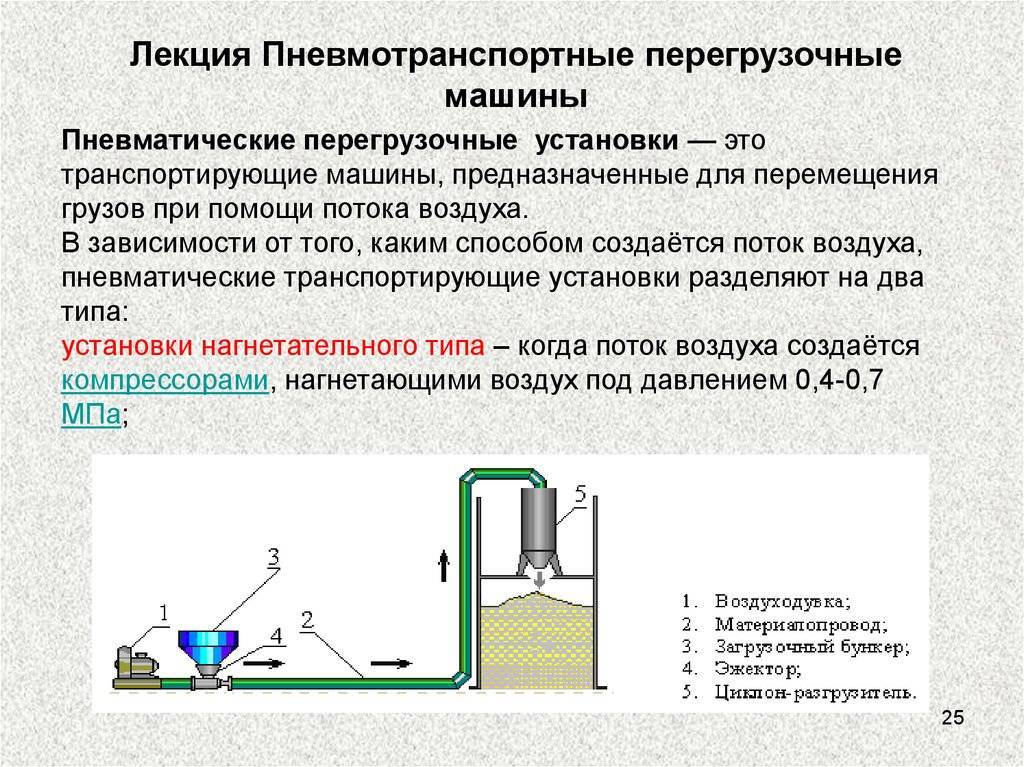

Особенности систем пневматического транспорта

Подобные аппараты не только собирают и ликвидируют промышленные отходы, но и способны подавать сыпучие материалы для их последующей обработки. Это не только опилки или другие древесные отходы, но и зерновые культуры.

Основа пневматического транспорта – магистраль, присоединяемая к циклону. Он отгружает отходы в бункер или топливный склад.

На пневмотранспорт можно поставить переключающий клапан. Тогда отходы реально направлять в разные места выгрузки.

К качеству пневмотранспортных агрегатов предъявляют жесткие требования. Так, они обязаны быть устойчивы к износу воздуховодов, не должны забиваться. Если в системе пневмотранспорта образуется пробка или затор, это застопорит работу всего вентиляционного оборудования. Чтобы быстро исправить ситуацию, в местах возможных засоров оборудуют люки для срочной очистки.

Системы аспирации и пневмотранспорта требуют точности в проектировке и монтаже. Иначе может произойти авария либо пострадает здоровье работников предприятия. Эту задачу можно доверить только профессионалам. Особенно это касается крупных предприятий, где нужно устанавливать централизованные системы вентиляции с подключением сразу нескольких станков.
