Вентиляция склада и складских помещений: нормы, требования, необходимое оборудование

Нормы вентиляции в помещениях офисов

В помещениях офисов должны соблюдаться климатические условия, указанные в СанПиН 2.2.4.3359-16. В данном случае расчетная температура воздуха соответствует параметрам, измеренным на высоте двух метров от напольного покрытия на том месте, где большую часть времени пребывают сотрудники компании. В первом приближении температуру определяют по формуле:

где t(н.з.) – температура в нижней двухметровой зоне в ⁰С;
∆t – температурный перепад (градиент), приходящийся на 1 м. высоты, в ⁰С/м;
h – высота от пола до потолка в м.

Если тепло, поступающее от оборудования, не равно теплопотерям, температурный градиент будет составлять несколько градусов.

Нормы проветривания регулируются СанПиН 2.2.2/2.4.1340-03. В соответствии с ГОСТ 30494-2011 скорость смены объема воздуха составляет 0,1 м/с

Приточная вентиляция в офисах способствует поступлению воздушных масс в помещения. Он подается с высоты двух метров над поверхностью земли. Часто воздух очищают и по необходимости осуществляют нагрев или охлаждение.

Вентиляция склада для спиртосодержащей и химической продукции

Вентиляция склада алкогольной продукции и химических веществ имеет ряд особенностей. Обязательные условия:

  • наличие приточно-вытяжной системы механического типа;
  • поддержание конкретного уровня температуры на постоянном уровне в соответствии с требованиями к конкретному виду алкоголя.

Детальные параметры по режимам хранения алкогольной продукции устанавливаются профильными контролирующими органами — Федеральной службой по регулированию алкогольного рынка РФ.

Проект вентиляции склада для хранения спиртосодержащей продукции обязательно должен учитывать показатели кратности воздухообмена. Применяются следующие требования по кратности (единица времени — 60 минут) к складам хранения различных веществ:

  1. Бензин, керосин, масла: кратность 1,5—2 (временное нахождение людей) / 3—5 (постоянное пребывание людей).
  2. Сжиженный газ в баллонах: 0,5.
  3. Растворители: 4—5 / 10.
  4. Спирты, эфиры: 1,5—2 / 3—5.
  5. Ядовитые вещества: 5.

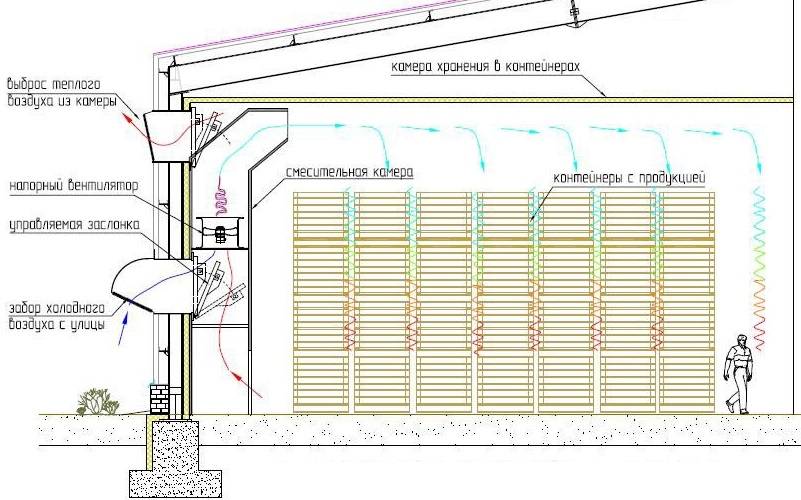

Схема вентиляции склада

Виды вентиляционных систем

Существуют различные разновидности систем вентилирования, включая следующие:

  1. приточного и вытяжного типа;

  2. если речь идёт о масштабе вентиляционных сооружений, то они могут классифицироваться на местные и общеобменные;
  3. системы могут быть канальными и бесканальными;
  4. вентилирование может осуществляться двумя способами – искусственным и естественным, в зависимости от того, каким образом будут создаваться необходимые условия для перемещения воздушных масс.

Вытяжные системы вентилирования, согласно СНиП, необходимы для того, чтобы выводить загрязнённый воздух из тех или иных помещений. Что касается систем приточного типа, то ими вместо выведенного загрязнённого воздуха подаётся свежий воздух, который чаще всего проходит дополнительную очистку. В большинстве случаев в помещениях монтируют две разновидности вентиляции, обладающие равной производительностью.

Что касается местных систем, то установленные нормы обязывают их вентилировать небольшие, несколько ограниченные, участки помещений. Их устанавливают неподалёку от источника загрязнённых воздушных масс. Последние выводятся за пределы помещения, а взамен поступает чистый воздух. Стоит отметить, что кратность может быть увеличена в данном случае.


Проектирование системы вентиляции

Если говорить об общеобменных приточно-вытяжных системах, то их назначение распространяется на все помещение или, по крайней мере, большей его части. Выбор того или иного типа должен осуществлять до того, как предстоит выполнить проектирование вентиляции склада. Используются общеобменные вентиляционные системы с целью удаления излишнего тепла и влажности. И наоборот, если имеет место недостаток тепла, то в рамках приточного вентилирования воздух может прогреваться, что несколько повысит температуру в пределах помещения.

Важно помнить и о том, что естественная вентиляция склада в некоторых случаях использоваться не может. Это актуально:

  • в тех случаях, когда требуется предварительная обработка поступающих воздушных масс – так, к примеру, этого требуют аптечные склады;
  • в тех случаях, когда поступающие воздушные массы способствуют созданию конденсата или образованию тумана.

Вентиляция складов воинских частей

Общевойсковые склады используются для хранения оружия, боеприпасов и другого имущества, которое требует особых условий. Это касается и вопросов вентиляции — создания максимально благоприятных условий по температуре и влажности для сохранного и безопасного размещения предметов и вещей длительное время.

При оборудовании системы воздухообмена на складе вооружённых сил применяются стандартные варианты и виды вентиляционных систем. Главное требование — создать необходимые условия микроклимата для длительного хранения опасных видов имущества. Все требования по обустройству вентиляции общевойсковых объектов изложены в специальных нормативах — ведомственных строительных нормах (ВСН 35—94 «Общевойсковые здания»).

Особенности проектирования

Вентиляция складских помещений рассчитывается исходя из нормативных значений, указанных в СНиПах.

Схема вентиляционной системы на складе

Основным параметром для расчета является кратность воздухообмена. В старом СНиП 2.11.01-85* «Складские здания» для всех типов она равнялась единице. Это применимо к типовым помещениям для хранения не горючих и взрывобезопасных материалов.

Расчетные значения температуры и относительной влажности воздуха часто предоставляются заказчиком. Он должен выдать проектировщикам техническое задание, где указаны виды складируемой продукции, а также оптимальные параметры микроклимата для её хранения.

В поздней редакции каждой группе вредных и ядовитых веществ, а также химреагентов была присвоена своя расчетная кратность обмена воздуха:

Тип складаКратность обмена воздуха в час
Временное нахождение сотрудниковПостоянное нахождение сотрудников
Бензин, керосин, солярка1,5 -22,5 – 5
Метан, пропан, бутан, ацетилен в баллонах0,5
Все растворители4 – 59 – 10
Спирт, эфир1,5 – 22,5 – 5
Нитролаки0,5
Яды, их компоненты5

Вентиляция складских помещений нормы и СНиП

Все проектно-строительные работы обязательно регламентируются строгими нормативами.

Выделить можно следующее:

  1. Во время работ придется следовать нормативам из НТП-АПК «Нормы проектирования баз и складов»
  2. Из СниП можно выделить «Пожарную безопасность зданий», «Тепловую защиту зданий», «Складские помещения», «Отопление и вентиляция».
  3. Также есть ГОСТы, среди которых можно назвать «Общие требования к воздуху рабочей зоны».

Нужно понимать, что все документы, которые затрагивает вентиляция складских помещений снип, влияют на параметры помещения, на его архитектуру. В свою очередь, вентиляция складских помещений нормы определяет, какой должна быть сама система вентиляции помещения.

Понятие воздухообмена

Основные требования при проектировании систем кондиционирования включают определение числа циклов воздухообмена. Под этим термином понимается создание условий для обеспечения циркуляции и полной замены объема кислорода в сооружении. Этот параметр зависит от концентрации в воздухе вредных компонентов, наличия мест выделения избыточного количества тепла, влаги и кратности смены объема кислорода в помещении.

Кратность воздухообмена является показателем, определяющим степень интенсивности полной смены объема кислорода. Другими словами организованный, и регулируемый воздухообмен определяется как количество полных циклов смены кислорода в течение часа. Этот параметр относится к санитарным нормам и определяет степень безопасности и комфортность нахождения человека в здании. Нормативные и допустимые значения этого показателя определяются принятыми нормами СНиП, содержащими различные требования в зависимости от назначения комнаты.

Воздухообмен бывает естественного и искусственного типа. При этом в первом случае приток воздуха обеспечивается за счет перепада давления воздуха внутри комнаты и за ее пределами. Во втором варианте замещение объема воздушных масс предусматривает использование систем принудительной подачи кислорода, попадание через проемы в дверях и стенах и выполнение проветривания помещений. Организация удаления загрязненного кислорода предусматривает обустройство систем вытяжки в помещениях, имеющих наиболее загрязненный воздух. В условиях квартиры такими местами могут быть ванна, туалет и кухня, в первых двух случаях система вентиляции может оснащаться устройствами, обеспечивающими всасывание загрязненного воздуха или воздушными клапанами, в случае с кухней, в большинстве случае речь идет об оснащении пространства над плитой различными типами вытяжных зонтов.

Физкультурно оздоровительные учреждения

При занятиях в спортивном зале кратность обмена воздуха играет важную роль, поскольку во время физических нагрузок необходимо обеспечить поступление свежего кислорода в легкие каждого из посетителей с учетом достаточно больших объемов зала. Таким образом, требования оговаривают необходимость обеспечения поступления в спортзал при наличии посетителей 80 м3/ч воздуха.

Расчет кратности воздухообмена для бассейна исходит из количества находящихся в нем людей и должен составлять 20 м³/ч в расчете на 1 человека. В то же время, учитывая специфику нахождения в сауне, в бане, необходимо обеспечить смену 10 м³ воздуха в течение каждого часа. При этом учитывая большие объемы вырабатываемого насыщенного пара, можно вести расчет воздухообмена по влаговыделениям.

Нормативные данные

Проект основывается на: СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование воздуха (СП 60.13330.2012 актуализированное издание, не отменяющее действие СНиП); СНиП 31-06-2009; ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях» и некоторые другие документы, где указываются узкопрофессиональные данные, требующиеся, чтобы рассчитать вентиляцию. Соблюдение норм влияет на положительное решение тех, кто проверяет проекты. В нашей стране это – органы государственного контроля.

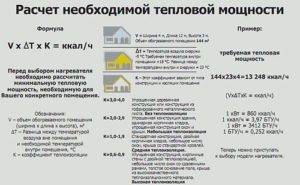

Расчёт тепловой мощности

Вот основные правила:

  • Кратность воздухообмена строго не регламентируется, для основных залов показатель должен быть не менее 1 об/ч. На практике подбирается исходя из пожеланий заказчика. Чем выше кратность, тем дороже потребуется оборудование, поэтому тут важен вопрос цены и платёжеспособности заказчика.
  • Объём воздуха на одного посетителя 20 и более кубических метров. На сотрудника 60 м3.
  • Нормами предписывается разделение вентканалов продовольственных и непродовольственных отделов. Однако, это не всегда возможно, поэтому в крупных торговых центрах предпочтение отдается общеобменной вентиляции, так как зонирование часто не соблюдается.
  • Расчётная площадь на одного посетителя от 2,5 до 3,5 м2, зависит от специфики комплекса. На одного продавца по нормам приходится я 12 человек.
  • Температура внутреннего воздуха не ниже 18С. Климатический район выбирается согласно СНиП.
  • Мощность калорифера определяется исходя из объема обрабатываемого воздуха за час и измеряется в кВт.
  • Приточка оборудуется фильтрами класса EU3 или выше.
  • В небольших магазинах, где проектом не предусмотрена механическая вентиляция, устраиваются специальные отверстия. Это могут быть регулируемые форточки или воздушные клапаны, расположенные на высоте 2000 мм от пола.
  • Подсобные помещения крупных торговых комплексов, площадью до 35 м2, вентилируются за счёт перетекания воздуха в коридор: там он забирается общеобменной системой.
  • Продовольственные склады магазинов оборудуются отдельной вентсистемой. То же самое касается и складских помещений для хранения бытовой химии.
  • Приточная механическая вентиляции оборудуется системами очистки и подогрева. Оптимальная высота расположения заборных клапанов 2000мм – это позволяет минимизировать его загрязнение.
  • Входные тамбуры для торговых помещений, площадью более 200 кв.м, оборудуются тепловыми завесами, работающими автономно, независимо от общеобменной сети.
  • Вспомогательные помещения для расфасовки сыпучих продуктов питания, а также моечные комнаты оборудуются локальной принудительной вентиляцией. Это местные вытяжки, установленные над рабочим местом или фасовочным аппаратом.
  • Магазины, располагающиеся в жилом доме, оборудуются отдельной вентсистемой.

Вентиляция кинотеатров

и закрытых детских площадок, входящих в состав крупного комплекса, рассчитывается отдельно. Она не должна пересекаться с системами проветривания торговых залов. То же самое касается и противопожарной системы дымоудаления, она работает параллельно, в расчет общеобменной приточно-вытяжной системы не входит.

Насколько важен оптимальный микроклимат на складе?

Любая продукция — от фруктов и до химических реактивов — требует определенных условий для длительного хранения.

Если нужные условия не будут поддерживаться — это может привести к плачевным последствиям:

  • может портиться внешний вид хранящихся товаров (к примеру, если это неокрашенный металл — при повышенной влажности он может ржаветь);
  • могут ухудшаться характеристики хранящихся товаров (к примеру, если это пиломатериалы, то при повышенной влажности они могут отсыреть);
  • некоторая продукция может портиться вплоть до того, что ее можно будет только выбросить (к примеру, хранящиеся овощи при неподходящей влажности и температуре могут быстро сгнить).

Какую задачу выполняет система вентиляции склада?

Вентиляционная система в таких зданиях выполняет такие задачи:

Поддерживает оптимальный уровень влажности и температуры.
Обеспечивает свежим воздухом персонал складского комплекса.
Удаляет вредоносные вещества, которые выделяют (или могут выделять) хранящиеся товары (к примеру — если это склад ГСМ или лакокраски).
Устраняет посторонние запахи

Это важно и для комфорта и безопасности персонала, и для сохранности продукции: часть товаров может «напитаться» запахами от других изделий.

Категории складов по требовательности к микроклимату

В зависимости от хранящейся продукции — товары имеют разные требования к микроклимату и к степени защиты.

Пример вентсистемы складского помещения

В этом плане все виды складов можно разделить на 4

  1. Четвертая категория, защита только от осадков (навесы). Никакой защиты от высокой/низкой влажности и высокой/низкой температуры — нет (или есть, но минимальная). Подходят для навалочных/крупногабаритных грузов. Естественно, что для навеса никакой вентиляции быть не может — стен нет, все открыто.
  2. Третья категория, защита от осадков и высокой температуры. Полузакрытый склад — навес с легкими стенами, которые защищают от прямых солнечных лучей.
  3. Вторая категория — закрытый склад, защищающий товар от осадков, высоких и низких температур. Обогреваемое помещение, в котором влажность не контролируется (или контролируется неточно, с большой погрешностью). Вентиляция в таких комплексах уже может обустраиваться.
  4. Полная защита — закрытый склад, в котором контролируются все важные показатели: температура, влажность, кратность воздухообмена. Обустройство вентиляции обязательно.

Вентиляция склада с алкогольной продукцией

Основное требования для склада – механическая приточно вытяжная вентиляция с кратностью воздухообмена 8. Это означает, что за один час весь объем воздуха на складе должен смениться восемь раз.

Есть одна особенность – при хранении шампанского и игристых вин, температура воздуха должна быть 16оС. Поэтому на таких складах кроме вентиляционной системы должна быть предусмотрены кондиционеры для охлаждения воздуха летом. Такие же условия хранения должны быть на складах с медовухой, сидором и пивом.

Основные документы, в которых содержаться требования к складам алкогольной продукции:

  • ВНТП 35-93;
  • ВНТП 04-94;

Все особенности должны быть указаны в проектной документации и выполнены в соответствии с ней (в разделе ОВиК).

10 самых главных правил техники безопасности на складе

Инструкция по технике безопасности кладовщика и работников склада – это многостраничный документ, в котором содержится множество положений, определяющих действия в той или иной ситуации. Приведем 10 самых важных правил техники безопасности на складе, которые должны выполняться всегда и всеми работниками складского помещения:

  1. Первое, что необходимо сделать при приеме нового складского работника, это четко обозначить зону ответственности и разметить складские помещения. Когда рабочие будут видеть зону, где ездит погрузочный транспорт, это внесет дисциплину, но главное, позволит избежать производственных травм или снизить их число. Размечать лучше всего краской или лентами контрастного цвета, который будет хорошо виден при разной освещенности. Оптимальными являются яркие цвета, например, желтый, оранжевый или красный. Также для разметки может использоваться двухцветное окрашивание – в частности, бело-красные полосы.
  2. Следует проверить проходы между стеллажами. Они должны быть безопасны и просторными. Не стоит оставлять проход менее 1 метра между стеллажами. О том, каким должно быть расстояние между стеллажами по правилам техники безопасности на складе, вы можете прочитать в нашей статье.
  3. Пожарная безопасность на складе. Складское помещение обязано отвечать всем требованиям пожарной безопасности во избежание возникновения чрезвычайных ситуаций. Это важный этап приведения складского помещения в соответствие правилам техники безопасности.
  4. Не стоит забывать о регулировании. Нужно регулярно проверять сроки эксплуатации всей техники, используемой на складе, а также стеллажей и прочего оборудования. Также нужно осмотреть все оборудование на наличие неисправностей. Имейте ввиду, что даже маленькая вмятина на полу или стойке стеллажа может сильно ухудшить работу склада, к примеру, стеллаж с повреждением не выдержит предусмотренных нагрузок, что непременно приведет к катастрофе на складе, которая в худшем случае оборачивается гибелью рабочих.
  5. При эксплуатации в зимний период необходимо делать перерывы на обогрев помещения.
  6. Нужно периодически проводить инструктаж и разъяснять работникам правила техники безопасности на складе, в том числе объяснить правила подъема тяжестей. Рабочие должны знать, что запрещается толкать, тянуть и поднимать тяжеловесные предметы, находящиеся выше плеч.
  7. Следует обеспечить работников необходимыми вещами для выполнения разгрузочных работ такими, как наплечники, брезентовые куртки, обувь с металлическими вставками и плотные рукавицы.
  8. При нахождении в складском помещении обязательно запретить подключать электроприборы.
  9. Для контроля за соблюдением техники безопасности при работе на складе нужно назначить ответственного за безопасность. Мотивирующим и действующим средством является премиальное награждение сотрудников за смены без аварий.
  10. Необходимо контролировать работников и проверять их на соответствие рабочему состоянию. Недопустимо нахождение персонала в состоянии алкогольного или наркотического опьянения. Также нельзя допускать посторонних лиц на территорию склада.

Правила техники безопасности при работе на складе
кажутся сложными и запутанными, но на практике разобраться в инструкции
достаточно легко. Все положения и запреты вполне логичны и направлены на
нормальную трудовую деятельность. Поэтому главное правило техники безопасности
на складе – думать над совершаемыми действиями.

Вам будет интересно:

Защита стеллажей от погрузчика на складе: отбойники для стоек для защиты

Система пожаротушения на складе: виды, особенности, преимущества средств пожаротушения

Правила огнезащиты воздуховодов вентиляции на складе

Нельзя хранить на стеллаже: какие грузы запрещено размещать на стеллажах

Расстояние между складскими стеллажами: стандартные нормы проходов для складских помещений

Требования к вентиляции складских помещений

Склады и складские помещения классифицируют как производственные площади, а значит к ним применяются требования, которые предъявляют к вентиляции и кондиционированию производственных помещений. Логично, что эти требования могут разниться в зависимости от вида хранимых материалов.

Категории складских объектов можно условно поделить на четыре типа:

  1. Помещения для сохранения измерительной техники и точных приборов, электротехнических материалов, металлопроката (цветного) и определенных марок стали;
  2. Помещения для сохранения ЛКМ (лакокрасочных материалов), олова, кабельной продукции и проч.;
  3. Помещения для сохранения изделий из кожи, резины, рубероида;
  4. Помещения для сохранения продукции и материалов, которые практически не подвержены атмосферным воздействиям.

Тут стоит отметить, что для первых двух категорий отопление и утепление помещения является обязательным. Для складских помещений из третьей категории наличие отопительной системы не принципиально, но строго регламентируется  ограничение температурного режима (например, оптимальная температура для хранения большинства резиновых изделий не должна превышать +35°С).

Для последней категории предъявляются максимально лояльные требования — подобные объекты представляют собой простые навесы от осадков или не отапливаемые площади, где в качестве вентиляции используется естественная аэрация.

Требования к параметрам воздуха определяются тех. заданием на проектирование, но главное требование — равномерно распределить температуру  воздуха по всей площади.

Нормативные документы и расчет воздухооборота

Кратность обмена воздуха в здании регулируется СТО, СНиПами и правилами ТБ, применимыми для конкретного предприятия. Требования к гигиене и санитарии в помещениях производства регулируются СанПиН 2.2.4.548-96.

Методические указания для расчета воздухооборота.

Обмен воздушными массами рассчитывается следующим образом:

где L- объем поступающего воздуха м³/ч;
n- число, указывающее кратность воздушного обмена;
S – площадь объекта, м²;
H- высота объекта, м.

Естественные условия вентиляции увеличивают количественное число показателя кратности до 3-4 раз в час. С целью повышения этого параметра используют механическую вентиляцию.

Расчетные параметры вытяжной вентиляции помещений производства определяются по следующей формуле:

А=а+0,8z, B=b+0,8z

В случае наличия круглых откосов D=d+0,8z

где а×b – габариты источника выброса, d – диаметр.
Ʋв – скорость перемещения воздуха там, где происходит его выделение;
Ʋз – скорость всасывания в районе зонта;
z – высота установки.

Цеха производства

Места рабочих в цехах часто попадают под воздействие тепловой энергии и вредных веществ. Нормы воздушного обмена для производственных цехов определены СНиП 41-01-2003.

Расчетные значения цеховой вентиляции вычисляются следующим образом:

где L- расход воздуха, м³;
V- скорость воздушного потока в устройстве, м/с;
S- площадь, определяемая проемом установленной вытяжки, м².

Значения воздухооборота в помещениях производства зависят от:

  1. площади и формы цеха;
  2. количества персонала;
  3. интенсивности физической нагрузки людей;
  4. технологии производства;
  5. тепловых потерь оборудования;
  6. повышенной влажности в цеху.

Выбросы пыли и вредных веществ

В зависимости от направленности работ, осуществляемых производственными цехами, вредные выбросы бывают в виде паров химических веществ, механической пыли, тепловых выбросов.

Вытяжные устройства могут иметь различную мощность и схему работы. В случае возникновения аварии и внезапного выброса повышенного количества отравляющих паров и газов в помещениях производства должна быть смонтирована дополнительная вентиляция с вытяжкой, обеспечивающая обмен, превышающий общую вентиляцию в десять раз.

Включение вентиляционного оборудования, установленного на случай аварии, должно производиться как снаружи, так и во внутренней части здания, и за небольшой промежуток времени уменьшать концентрацию ядовитых газов и удалять вредные отходы в виде пара на местах работы.

Вентиляция складских комплексов

Вентиляционное обеспечение складов обеспечивает сохранность, хранящейся там продукции от воздействия вредных факторов. В помещениях складских комплексов присутствуют выделения пыли, тепла. Если там хранятся опасные вещества могут присутствовать вредные выделения газа.

Нормы вентиляции для помещений, в которых располагаются склады регулируются СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Вытяжные конструкции монтируются в самых грязных местах складских зданий.

Показатель кратности воздухообмена определяется следующим образом:

где A(м³/ч)-воздушный объем, выделяемый в складском помещении в течение одного часа;
V(м³ )- объем складского помещения

Считаем расход по выделениям тепла

Избытки тепла (кДж/ч), выводимые из складского помещения вычисляются по следующей формуле:

где Q_n- тепловая энергия, выделяемая в помещение от оборудования и работающих людей, кДж/ч.;
Qотд. – выделение тепла в окружающую среду, кДж/ч.

При условии имеющихся теплоизбытков, расчет количественного параметра воздуха (в м³/ч), необходимых для удаления за 1 час, рассчитывается по формуле:

где С – теплоемкость воздушных масс, С=1, кДж/кг;
ΔT – разница между температурными значениями поступающего и удаляемого воздуха, К;
γпр – плотность приточного воздуха, γпр=1,29 кг/м³.

При наличии опасных газов или пыли расчет L производится отдельно для каждого случая.

Расчетная величина кратности по выделениям теплоты вычисляется следующим образом:

Избытки водяных паров

Воздушные массы, содержащие большую концентрацию водных паров, отрицательно воздействует на состояние человека. Показатель относительной влажности, обеспечивающий комфортное пребывание человека в помещении, составляет 40-60%.

Избытки водяных паров удаляют установкой дополнительных щелевых отсосов. Они способны удалять воздух, насыщенный водяными парами, в объеме 300-500 м³/ч.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
