Технология монтажа полипропиленовых труб своими руками: рассматриваем основательно

Технология работы

Главным достоинством использования пластмассовых коммуникаций для поведения и отведения воды, является возможность установки своими руками и использования уже спустя 30 минут после окончания работ. Существуют следующие способы монтажа полипропиленовых труб:

  1. Наружный;
  2. Скрытый.

В квартире чаще можно встретить водоснабжение скрытого типа – где трубы уходят в стенку. Это более удобный вариант по эксплуатации, но его сложнее осуществить без помощи мастера. В частности, потому что требуется разрушать стену. Поэтому большей популярностью пользуется монтаж трубопровода наружным способом.

Фото — открытые трубы

Также схема установки зависит от системы отопления и водоснабжения. Она может быть однотрубная, двух трубная и комбинированная.

Инструкция, как осуществляется монтаж однотрубной системы отопления из полипропиленовых труб:

Для начала выполняется проектирование системы. В однотрубной схеме используется отопительный аппарат (скажем, котел), радиаторы, трубопровод, бак для воды и дополнительные установочные элементы;

Далее, производится подключение котла. На магистральную трубу нужно установить термостат и другие устройства для защиты водопровода. Учтите, что в самой низкой точке стояков потребуется установить ручку слива воды. Это понадобится во время проведения ремонта или при необходимости перезалить воду; На подающие трубопроводы нужно установить насос и фильтр, которые будут переносить нагретую воду из теплоносителя по однотрубной системе отопления; Когда система отвода теплой воды готова, нужно соединить между собой полипропиленовые трубы. Их центруют в зажимах, которые помогут обеспечить максимальную ровность среза. После этого ножницами коммуникация разрезается до нужного размера. Место среза зачищается обезжиривающими составами и затирается наждачной бумагой для получения идеально ровной поверхности. Правила СНиП по установке полипропиленовых труб гласят, что обязательно нужно делать фаску. Она выполняется размером 2 мм под углом 45 градусов специальным станком или фаскоснимателем;

После готовятся фитинги и нагревательный инструмент, которым будет осуществляться монтаж полипропиленовых труб. Паяльник или муфта включаются в сеть и нагреваются до определенной температуры. В это время в трубу вставляется подходящая по размеру насадка. Диаметр может отличаться на 1 мм, но не более. Хомутами насадка затягивается на трубе и нагревается паяльником. По истечению определенного времени (этот показатель определяет диаметр трубы и толщину стенок) инвертор отключается, в насадку устанавливается второй отрезок трубы

Последовательность действий не меняется, при этом учитывайте, что на поворотные элементы может потребоваться большее время для соединения;

После нагревания нужно осторожно снять трубы с фитинга, но прокручивать и пережимать их нельзя – можно нарушить герметичность соединения и тогда придется снова обрезать полипропилен; Вся система от радиатора до теплоносителя устанавливается на поддерживающие кронштейны, но у колодца и стены нужно оставить трубы как бы на весу. Среднее расстояние кронштейнов – 20 сантиметров. Это поможет защитить систему от перегрузки при работе

Это поможет защитить систему от перегрузки при работе.

В зависимости от выбранной схемы может меняться принцип подключения котла или бойлера и труб, но соединение полипропиленовых отрезков практически всегда выполняется по одному принципу.

Особенности работы с полипропиленом:

  1. Угол наклона подбирается согласно требованиям СНиП и ЕНиР. Это очень важный момент, без которого работа водопровода не будет эффективной;
  2. Нужно придерживаться температуры плавления полипропилена и не передерживать соединения по времени;
  3. Для охлаждения пластика требуется буквально несколько минут, но на этот период нужно обеспечить полную неподвижность коммуникации.

Видео: как монтировать полипропиленовые трубы

Как соединить полипропиленовые трубы?

Для соединения отрезков труб из полипропилена используется пайка. Она выполняется при помощи специального паяльника. Пользоваться таким устройством несложно. Этому может очень быстро научиться любой, даже самый неопытный сантехник.

Процесс пайки полипропиленовых труб выглядит следующим образом. Сначала нужно подготовить детали, которые следует спаять. Для этого на стене намечаются участки крепления труб.

После чего при помощи уровня проверяется правильность наметки, затем на стену устанавливаются так называемые клипсы или крепежные опоры. Затем нужно отмерить куски трубы, которые нужно будет соединить, после чего отрезать их резаком или специальными ножницами.

Теперь можно приступать к пайке. Сначала нужно выбрать насадку на паяльник. В комплекте с устройством идет несколько таких элементов.

Паяльник для монтажа полипропиленовых труб можно взять в аренду. В комплекте с ним идут и насадки для разных диаметров труб и фитингов

Они различаются диаметром рабочей поверхности. Подбирается насадка в соответствии с сечением трубы и фитинга. Деталь устанавливается на место и включается паяльник. На корпусе устройства обязательно присутствует регулятор температуры, при помощи которого можно контролировать разогрев насадок.

Для работы с полипропиленом рекомендуется выбирать диапазон 250-270ºС.

Фитинг и трубу надевают на соответствующие разогретые насадки паяльника и греют примерно 5-10 секунд. Это зависит от диаметра элементов. Чем он больше, тем время разогрева, соответственно, длиннее.

После того, как детали прогреются, их снимают с насадок и немедленно прижимают друг к другу. При этом нельзя производить скручивающее движение. Элементы не вращают, а придавливают один к другому.

В таком положении их удерживают примерно полминуты. За это время пластик успеет застыть и можно будет убрать руки. После полного остывания полипропилена образуется прочное монолитное соединение двух узлов.

Признак качественно выполненной работы – равномерный буртик, который виден по всей окружности трубы. Он есть и внутри фитинга, просто там его не удается увидеть.

Детали разогреваются до нужной температуры на насадках паяльника, после чего крепко прижимаются одна к другой

Буртик образуется при разогреве детали. Если он равномерный, значит разогрев происходил нормально. При неравномерном прогреве деталей высота буртика будет разной. Там, где она меньше всего, впоследствии вероятно появление течи.

Важный момент – качество насадок для паяльника. Они покрываются тефлоном, чтобы к ним не прилипал пластик. В процессе работы слой тефлона истончается и даже пропадает.

Специалисты настоятельно не рекомендуют пользоваться насадками, частично покрытыми антипригарным покрытием. Связано это с тем, что при разогреве пластик обязательно прилипнет к тем участкам насадок, которые не покрыты тефлоном.

Это не значит, что деталь невозможно будет снять с насадки. Она прекрасно снимется, но вот соединение будет некачественным. Очень велика вероятность того, что там, где элемент прилип к насадке, впоследствии появится течь.

Особенности проектирование системы

Самостоятельный монтаж водопровода из пластиковых труб требует составления подробной схемы. Если за дело берется неопытный строитель, лучше попросить помощи у тех, кто уже сталкивался с подобными работами

Очень важно составить проект трубопровода так, чтобы в нем было минимальное количество изгибов и пересечений. Так же важно постараться разработать схему таким образом, чтобы протяженность трубопровода была наименьшей, а сам он был эргономичный. Начинаем выполнение проекта с выбора варианта исполнения

Подключение основной магистрали к различным сантехническим устройствам может выполняться закрытым или открытым способом. Первый вариант более сложный и потребует профессионального исполнения и очень точного расчета. Предполагается, что все трубы, которые будут убираться в стену, выполняются из единого куска, без стыков. Места соединений обязательно должны быть доступными для осмотра и профилактических работ

Начинаем выполнение проекта с выбора варианта исполнения. Подключение основной магистрали к различным сантехническим устройствам может выполняться закрытым или открытым способом. Первый вариант более сложный и потребует профессионального исполнения и очень точного расчета. Предполагается, что все трубы, которые будут убираться в стену, выполняются из единого куска, без стыков. Места соединений обязательно должны быть доступными для осмотра и профилактических работ.

Гораздо более простой вариант – открытая разводка. Она предполагает монтаж труб в вертикальных плоскостях по углам помещения, в горизонтальных – по уровню пола. Такой метод выбирается с целью сделать разводку наименее заметной

Открытая система кроме простоты монтажа имеет еще одно важное достоинство: легкость в обслуживании и ремонте. Кроме того в случае протечки ее всегда можно будет вовремя заметить и ликвидировать. Разводка для водоснабжения может быть выполнена разными способами

Разводка для водоснабжения может быть выполнена разными способами.

Вариант #1 — последовательная разводка

Последовательная или, как ее еще называют, тройниковая система предполагает последовательное подведение трубопровода от основной магистрали к точкам водопотребления. От стояка с вводным запорным устройством должны отходить две трубы: с холодной и с горячей водой. От них с помощью тройников организуются отводы ко всем точкам потребления. Главные преимущества такого способа – экономичность, так как используется минимальное количество материалов, и простота в монтаже.

К числу недостатков можно отнести зависимость устройств-потребителей друг от друга. То есть если водопровод из полипропилена будет организован таким способом, для отключения одного прибора придется перекрывать всю систему. Этот негативный фактор можно нейтрализовать, установив запорную арматуру на каждую ветку. Кроме того при одновременном включении нескольких точек возможны перепады давления. Тройник – достаточно объемный узел и не всегда можно найти подходящее для него место в санузле.

Последовательная разводка водопровода — самый экономичный вариант, который потребует наименьшего количества материала и минимальных денежных затрат. Однако для обслуживания одной точки водоразбора придется отключать всю систему

Вариант #2 — параллельная или коллекторная система

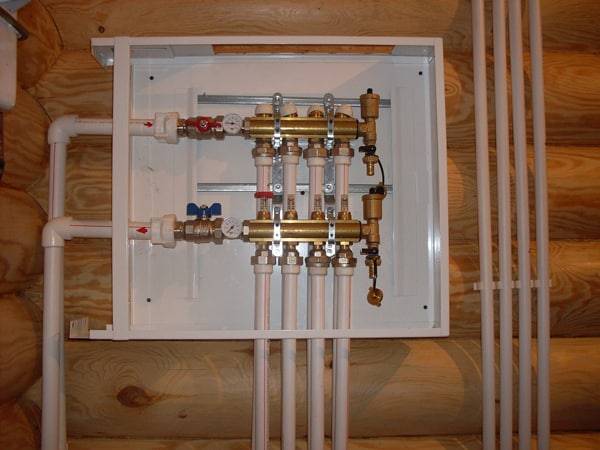

Параллельная разводка предполагает наличие в конструкции коллектора, устройства с единственным вводом и несколькими выводами, их количество соответствует числу точек водопотребления. Каждый водоразбор подключается к индивидуальному выводу. Достоинства такой системы очевидны: для обслуживания и ремонта нет необходимости отключать всю систему. Вода распределяется равномерно на все точки потребления, поэтому даже в момент перепадов давления все приборы получают одинаковое количество воды.

Все приборы управления системой собраны в одном месте – в коллекторном шкафу. Есть возможность поставить на выходы приборы учета или регулятор давления для обеспечения заданного напора воды в конкретное сантехническое устройство. Недостатки – большое количество разводок и, как следствие, более высокая стоимость системы, трудоемкость монтажных работ.

Параллельная разводка требует наличия коллектора, устройства с одним входом и несколькими выходами. Их количество соответствует числу потребителей воды. Наличие коллектора дает существенные преимущества системе

Этапы подключения радиаторов отопления

Установка батарей в доме и последующее подключение потребует от вас дополнительной оснастки и комплектующих. Вся запорная арматура, как и основные расходные материалы должны быть так же из полипропилена. Шаровые краны сегодня выпускаются в любой модификации, как прямые, так и угловые.

Для справки: Можно использовать латунную арматуру, однако она дороже и что самое интересное, места соединений латунной арматуры с пропиленовой трубой или муфтой со временем потеряет свою прочность.

Что бы правильно сделать подключение, вам потребуются: уплотнители, набор ключей, резьбовая паста, монтажная лента, нитки для изготовления резьбы.

Обвязка выполняется следующим образом.

Используется мультифлекс – оснастку, в которую вставляется муфта, оснащенная накидной гайкой. Такое соединение способно взаимодействовать с любыми выходами и входами.

Полипропиленовые трубы укладываются на подходящую высоту. Допустимый зазор между магистралью и стеной составляет 20-30 см. Специальные скобы являются местами креплений трубы к стене.

Если вы хотите спрятать трубы в стену, то на поверхность труба выводится только в местах подключения к радиаторам.

Батареи обычно крепятся к стене с помощью штырей. В некоторых случаях используются угловые кронштейны, на которые подвешиваются батареи. Для секционных радиаторов количество кронштейнов определяется числом секций.

Монтаж крана в батарею. Пластиковый кран разбирается. Затем штуцер вкручивается в посадочное гнездо и фиксируется накидной гайкой, после чего гайка плотно затягивается. Пластиковый корпус крана одевается поверх штуцера.

Подведенная труба с помощью изгибов, подводится непосредственно к крану, после чего в действие вступает паяльник. Для работы полипропиленовыми трубами используйте пальник мощностью 800Вт, который настроен на температуру нагрева в 270 0 С. Ни больше, ни меньше ставить температуру не рекомендуется. Нагретая муфта одевается на выходное отверстие крана. Весь процесс, при соответствующей подготовке занимает не более 5-10 минут. Не забывайте ставить в местах подключения термостатические регуляторы.

Для справки: трубы, подведенные к радиатору, должны быть геометрически правильно расположены, без натяжения и наклонов. В противном случае место соединения будет находиться под постоянным напряжением, а созданный наклон магистрали нарушит нормальную циркуляцию воды в системе.

Что бы получить представление о том, каким образом выполняется финишная работа: подключение труб к радиатору, предлагаем вам посмотреть это видео.

Трубы из армированного полипропилена

Для армирования (усиления) труб из полипропилена используется стекловолокно или алюминиевая фольга. Единственной целью армирования полипропилена является уменьшение степени его «провисания» при нагреве. Для этого армирующий слой может прокладываться внутри слоя ПП или располагаться снаружи поверхности трубы, что в некоторой степени определяет эксплуатационные свойства труб.

Об этом подробнее…

ПП трубы, армированные стекловолокном

Полипропиленовые трубы, армированные стекловолокном, трехслойные: внутренний и наружный слой в них состоит из обычного (чистого) полипропилена, а средний слой состоит из смеси ПП и стекловолокна.

Удлинение труб этого вида составляет не более 1,5 см на 10 метров трубы, что при их использовании практически не заметно.

Еще одно достоинство этого вида труб состоит в простой сварке с помощью обычного сварного оборудования, того самого «утюга», применяемого для сварки обычного, не армированного полипропилена. При этом трубы не требуют предварительной подготовки и удаления слоя стекловолокна.

Остается добавить, что ПП трубы со стекловолокном выдерживают давление до 25 атмосфер, неприхотливы, не подвержены коррозии и, благодаря всем этим свойствам, являются самыми востребованными у строителей и теплотехников.

Трубы, армированные алюминием

При армировании алюминий может находиться в центре слоя полипропилена или располагаться практически снаружи него. Последний вариант, при котором слой алюминиевой фольги находится на поверхности трубы, называется классическим. При его использовании наблюдается минимальное тепловое расширение труб. Однако соединение таких труб требует предварительного удаления армирующего слоя алюминия (его зачистки), что само по себе является сложным и трудоемким процессом.

Трубы с внутренним расположением алюминия проще подготовить к сварке. Для этого используется специальный зачистной инструмент, с помощью которого делается угловой срез края трубы, защищающий алюминий от последующего контакта с теплоносителем.

Нарушение технологии сварки труб, плохая зачистка алюминия, может привести к порче трубопровода и возникновению аварийных ситуаций.

Как видите, отопление может быть из полипропилена, главное правильно его смонтировать!

↑ Горизонтальная разводка

Горизонтальное подключение трубы к регистрам в новых частных домах является наиболее популярной. С ее помощью удается сделать дом очень теплым и более эстетичным.

Эта схема позволяет отключать отдельные батареи и ветки без ущерба для работы основного контура отопления и регулировать температуру во всех комнатах.

Горизонтальная схема подключения может быть однотрубной или двухтрубной. В зависимости от способа укладки труб бывает периметральной и лучевой.

Периметральная схема

Эта схема предполагает монтаж труб вдоль стен по периметру этажа здания, допустима также скрытая прокладка в полу. Такой водяной контур отопления можно монтировать в процессе строительства дома или во время ремонта. Основной минус – большая длина трубопроводов и сложность слива теплоносителя из системы.

Лучевой способ подключения предполагает отдельное подсоединение каждой батареи к общему коллектору.

 Такая схема прокладки труб напоминает лучи солнца. С ее помощью удается настраивать работу каждого регистра, за счет чего в каждом помещении всегда будет оптимальная температура.

Эту схему подключения в основном применяют во время строительства дома, так как трубы нужно укладывать на черновой пол и заливать стяжкой. К минусам нужно отнести сложность ремонта, так как при возникновении аварии крайне проблематично добраться до повреждённых труб.

При использовании такой схемы разводки больше расходуется труб, но это полностью компенсирует их небольшой диаметр.

Такая схема разводки сегодня используется в типовых коттеджах.

Выводы

Перед самостоятельным монтажом контура отопления из полипропиленовых труб, требуется тщательно изучить технологию сваривания простых и армированных пластиковых изделий, ознакомиться со всеми возможными схемами подключения батарей, а также рассчитать требуемые тепловые нагрузки, начертить общий план и отдельные чертежи всех участков.

Желательно перед монтажом посоветоваться с профессионалами в данной сфере и согласовать с ними свой проект отопительной системы.

Это позволит вам собственноручно обустроить в своём доме эффективную систему отопления, поэтому в нём всегда будет тепло и уютно.

У каждого человека своё понимание комфорта, но тепло необходимо абсолютно всем. Без больших капитальных и временных затрат теплом можно обеспечить дом, используя трубы из полипропилена. А осведомлённость в отопительной системе позволит принять верное решение.

Какие трубы использовать

В процессе монтажа отопительной системы из рассматриваемых труб у вас может возникнуть необходимость соединения пластиковых элементов с металлопластиковыми трубами. При выполнении такой работы контролируйте, чтобы диаметры обоих видов труб подходили друг другу.

Соединения полипропиленовых и металлических труб между собой

Придерживайтесь следующей схемы:

  • для подсоединения к металлопластиковым изделиям 20х2 мм используйте трубы из полипропилена имеющие размеры 25х4,2 мм;
  • к трубам из металлопластика размерами 16х2 мм нужно подключать полипропиленовые трубы имеющие размеры 20х3,4 мм;
  • к металлическим трубам с размерами 26х3 мм подсоединяются полипропиленовые трубы имеющие размеры 32х5,4 мм.

В случае если трубы прокладываются к батареям в доме от магистрального трубопровода, а разводка выполняется в соответствии с двухтрубной схемой, необходимо проложить полипропиленовую трубу имеющую размеры 20х3,4 мм.

Применение труб, имеющих более существенный диаметр, не имеет особого смысла. Также нет смысла применять радиаторные вентили, имеющие размер более чем 1,2 дюйма. Поэтому утверждение, что с увеличением диаметра полипропиленовых труб и терморегулирующих вентилей в помещениях становится теплее, не является верным.

Для обеспечения необходимой производительности системы отопления важно, чтобы подающий трубопровод между котлом и самой последней батареей имел длину не больше 25 м. При этом мощность котла не должна превышать 12 кВт. Таким образом, чтобы, к примеру, отопительная система с трубами размерами 20х3,4 работала максимально эффективно и корректно, в ее состав должно входить максимум 6 батарей по 10 секций каждая

Таким образом, чтобы, к примеру, отопительная система с трубами размерами 20х3,4 работала максимально эффективно и корректно, в ее состав должно входить максимум 6 батарей по 10 секций каждая.

При необходимости подсоединения большего количества батарей придется увеличить протяженность труб для их монтажа, что негативно отразится на равномерности прогрева батарей, установленных на большем удалении от отопительного котла.

Монтаж отопления из полипропиленовых труб и алюминиевых радиаторов

Однако если от подключения большего количества батарей либо же увеличения протяженности труб отказаться никак нельзя, обустраивайте отопительную систему с применением труб большего сечения. К примеру, 32х5,4 мм. К ним подключайте металлопластиковые трубы 26х3 мм.

Также существует еще один вариант решения данной проблемы – вместо одного отопительного контура вы можете оборудовать два.

Место радиаторов в системе отопления

Использование радиаторов в обогреве жилых помещений играет на сегодняшний день ключевое значение. Не все жилые объекты, особенно квартиры в многоэтажных домах, могут быть переоборудованы на внутрипольный обогрев. Поэтому основную работу по обогреву внутренних жилых пространств выполняют радиаторы или старые добрые и хорошо знакомые нам, батареи.

Радиаторы передают тепловую энергию от теплоносителя окружающему пространству. Передача тепла осуществляется за счет большой нагревательной поверхности нагревательного прибора. В современных моделях имеется ряд технических усовершенствований, благодаря которым стало возможным осуществлять подключение в самых разных вариантах и при любой схеме разводки.

в старых чугунных и стальных батареях имелось всего один верхний и один нижний патрубки, через которые подается горячая вода и осуществляется выход обратки.

В современных моделях помимо основных патрубков подачи и выхода, имеются встроенные воздухоотводчики. Такая конструкция батарей кардинально изменила качество функциональности отопительной системы. При наличии воздушных пробок в нагревательных приборах достаточно открыть спускной клапан и стравить воздух.

Во многом, благодаря современным моделям батарей отопления стало возможным выбирать наиболее удобную схему подключения, ставить нагревательные приборы в тех в местах жилого помещения, в которых они максимально эффективны. Качество работы отопительного водяного контура зависит от правильно сделанной обвязки. Процесс является необходимым, если вы используете трубопровод, сделанный из полипропиленовых труб.

Важно! При наличии металлических стояков обвязка делается из других расходных материалов. Это могут быть металлические медные трубы или металлопластик. Использование полипропиленовых труб в данном случае категорически запрещается

Использование полипропиленовых труб в данном случае категорически запрещается.

Причина несовместимости металлических труб с полипропиленовыми изделиями — наличие резьбового соединения. Учитывая тот факт, что пропиленовые трубы имеют высокий коэффициент теплового расширения, при подаче горячего теплоносителя резьбовое соединение потеряет свою герметичность и устойчивость. Поэтому, желая подключить радиатор отопления из полипропиленовых труб, старайтесь использовать фитинги, переходники и муфты, изготовленные из аналогичных материалов.

следует брать во внимание разность диаметров труб, изготовленных из различных материалов

Типичные ошибки при монтаже

Основные ошибки, которые допускают начинающие мастера при работе с полимерными изделиями:

  1. Нагревание деталей. В момент нагревания детали должны располагаться в максимально ровном положении. Малейшее смещение может негативно повлиять на эксплуатационные параметры всей сантехнической системы.
  2. Состыковка полимеризованных концов. Выполняя надавливание расплавленных концов элементов нельзя проворачивать детали вокруг своей оси. Это может привести к тому, что шов получится недостаточно прочным.
  3. Корректировка соосности. При состыковке элементов допускается лишь легкая корректировка их соосности, продолжительность процедуры которой не более 1-2 секунд.

Еще один важный момент: выполняя впаивание фитингов с арматурой, необходимо обязательно учитывать расположение вентилей, обеспечивая им свободный полный ход.

Нагретый полипропилен остывает настолько быстро, что уже через час с момента завершения монтажа в систему можно смело подавать воду

Если после состыковки элементов в качестве какого-либо шва возникли сомнения, место соединения лучше вырезать и заново переделать.

Устранение дефектов лучше выполнить на этапе монтажа конструкции, поскольку заменить протекающий стык в запущенной системе гораздо проблематичнее.
