Особенности настройки
Часть продуктов оснащена переключателем или джампером (перемычкой) туалет / ванная. В первом случае включение происходит одновременно с замыканием питающей цепи. Во втором – предусмотрена регулируемая пауза, достаточная, чтобы пользователь покинул комнату.
Например, у изделий ERA перемычка находится на управляющей плате в верхнем углу:
У MAICO джамперы вблизи светодиодов индикации режимов:
У изделий, укомплектованных гигростатом и таймером настраиваются:
- уровень влажности;
- задержка отключения.
В частности, представители серии Electrolux EAFM-TH имеют: датчик влажности с диапазоном регулирования 40 – 100%, таймер с задаваемой от 1 до 20 минут задержкой. Настройка производится отверткой.
Если заданное значение влажности ниже фактического, вытяжка включится, даже при отключенном освещении, для этого постоянно подается напряжение на плату. Электровентилятор продолжит работать до достижения установленного уровня влажности, независимо от временной уставки, отключения лампы. При настроенном уровне влажности выше комнатного, прибор отключится через выставленный интервал времени.
Это интересно: Как избавиться от конденсата в трубе вентиляции: способы сбора и удаления воды из вытяжки
Монтаж выключателя для вытяжки
К месту установки выключателя необходимо проложить двухжильный или трехжильный кабель, в зависимости от вида используемого выключателя. При использовании стен из гипсокартона провода прокладывают в гофрированной трубе. Концы кабеля должны с небольшим запасом располагаться в распределительной коробке и в подрозетнике выключателя. Запас кабеля оставляется для дальнейших манипуляций при подключении жил.
Перед подключением жил кабеля к выключателю необходимо снять клавиши и корпус. Одноклавишный выключатель имеет две клеммы: одна используется для подключения фазной жилы сети, а вторая — для подключения фазного вывода вентиляционного прибора.
Проектирование системы
Для внедрения вентиляторов в стенные проемы, самым правильным является использование не только декоративных решеток, но и систем фильтрации. Если приходится выбивать дополнительное отверстие между ванной комнатой и санузлом (для проводки воздуха), то фильтр между двумя помещениями является очень рациональным фрагментом вентиляционной системы. Ведь загрязненный воздух из туалета не сможет проникать в ванную комнату.
Представим на рисунке схему подключения вентилятора в общую проводку:
Схема монтажа вентиляционной системы состояит из следующих стратегических этапов:
монтирование воздуховода (важно подобрать правильный диаметр и длину); спроектировать оптимальную вытяжную систему для ванных комнат (с учетом мощности электропроводки); своими руками в туалете(можно и с помощью мастера) проделать аккуратное ровное отверстие; Установить вентиляцию в туалете либо ванной комнате;
Когда вентиляционные системы нужно внедрять в туалеты и ванные комнаты частных домов, то начинать необходимо с организации подключения вентканала к общему дымоходу; либо создать вентиляционный канал.
При проектировании нового канала необходимо тщательно просчитать все этапы прокладки вентиляции через ванную.
Советуем не использовать металлические коробы для создания вентиляционного канала частного дома. Мало того, что металлические конструкции окисляются, так и требуют демонтажа и замены каждые 5 лет. Если вентиляционный канал для отработанного воздуха будет применятся с прямым выходом в дымоход, то из-за углекислоты, металлическая поверхность короба станет еще более коррозирована.
Наиболее рациональным является установка пластиковых коробов. Недаром они почти полностью вытеснили с рынка металлические.
Старайтесь избегать гофрированных труб, они оптимальны только для коротких вентиляционных каналов.
Коробы должны быть установлены еще во время проведения всех ремонтных работ. Боле того, желательно произвести установку еще до того как процесс запущен.
Однако даже после того как вы спроектировали лично всю систему, убедились, что она функционирует и соответствует всем нормативам, вентиляция может давать сбои. Проблема может быть с неточностями в расчете сечений вентиляционных каналов. Также, самыми частыми ошибками является неправильный монтаж.
Если после того как вы соорудили систему вентиляции прошло много времени, и спустя это время система начала заметно барахлить, значит в канале, скорее всего скопилось много мусора, который падает либо со стороны крыши, либо из воздуха. Если кто-то из соседей делал такой капитальный ремонт, который затронул короб, то причина может быть в пробках строительного мусора расположенный поперек воздушного хода.
Монтаж выключателя
К месту установки выключателя также должны быть проделаны штробы от распределительной коробки (в случае со стенами из гипсокартонных листов используется гофрированная труба). В штробах необходимо проложить двухжильный провод и зафиксировать раствором. Концы провода должны быть выведены в распределительную коробку и в отверстие под выключатель.
Выключатель устроен из рабочей части и защитной крышки с клавишей. В отверстие необходимо установить подрозетник. Теперь возьмите рабочий механизм, его контактная часть имеет две клеммы для подсоединения жил проводов. Одна клемма – это входящий контакт, к нему подсоединяется фазная жила из питающей сети. Вторая клемма – выходящий контакт, к нему будет подсоединяться фаза от вентилятора. Проделайте необходимые подключения и проверьте надёжность контактных соединений.
Зафиксируйте в подрозетнике рабочий механизм. Установите защитную крышку и наденьте клавишу.
В случае если устанавливается выключатель с двумя клавишами, то у такого коммутационного аппарата имеется два выходных контакта, один из которых должен подключаться к вентилятору, второй к осветительному прибору. Соответственно одной клавишей происходит запуск вентиляционного устройства, второй включение освещения в ванной комнате.
Конструкция и правила эксплуатации

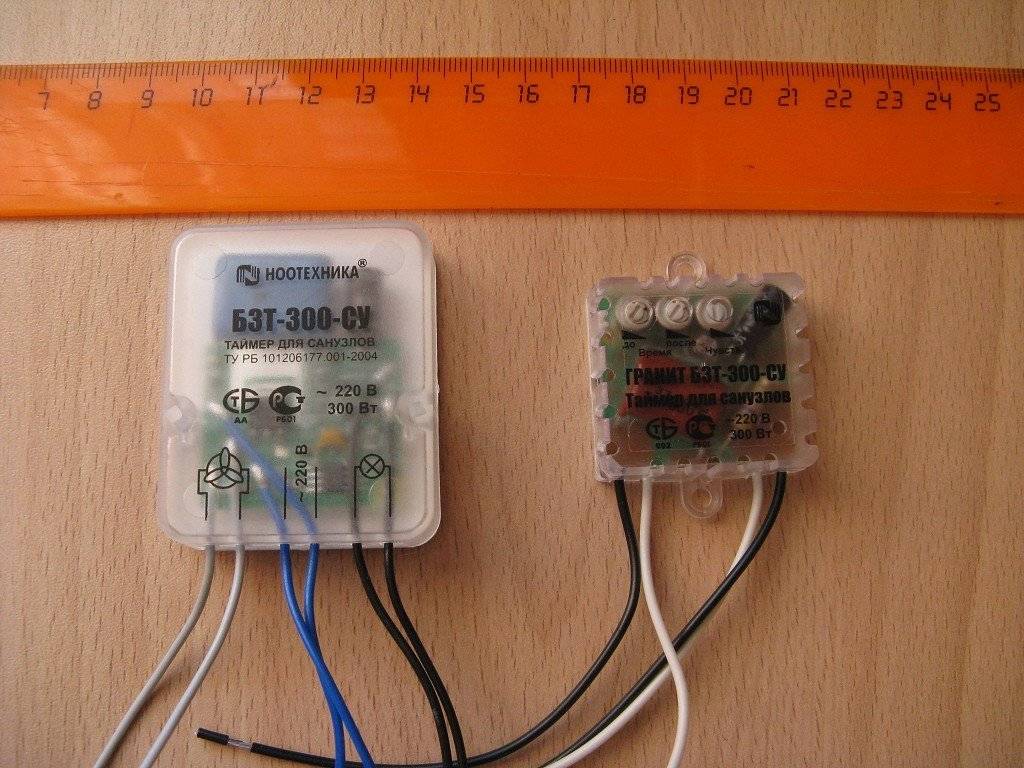

Таймер представляет собой одностороннюю печатную плату, на которой монтируются элементы. Компонент DD1 подключается со стороны проводников, остальные составляющие устанавливаются с другой стороны.
Наиболее распространенный вид таймеров подключается к сети 220 В и имеет вход сигнального провода от лампы освещения. Другими словами, таймер всегда подключен к питанию, а уже к нему подключается вентилятор. При включении света в ванной комнате к таймеру поступает сигнал и начинается отсчет времени, по истечении которого включается вытяжка. При выключении света питание на сигнальном проводе пропадает и начинается обратный отсчет времени – до отключения.
Расположение вентиляционных каналов
Как правило, монтаж вентилятора не требует дополнительной системы из воздуховодов. С вентилированием справится осевой радиальный вентилятор, устанавливаемый на нише вытяжного воздуховода. Этот способ его расположения и монтажа имеет смысл, если шахта находится непосредственно за стеной ванной комнаты, которая также может быть совмещенной с туалетом. Многие дома оснащены пассивной вентиляцией, дырой в стене ванной, ведущую в туалет. Из него воздуховод идет к магистральному вентиляционному каналу. В таком случае часто в туалете делают активную вентиляцию (вентилятор подключается к электросети), а в ванной комнате, пассивную.
Если ванная и туалет разделены, но имеют свои отдельные отверстия, выходящие в общую шахту, то тогда оптимальным вариантом будет установка канального вентилятора. Его нужно установить на сегменте шахты, где соединяются воздуховоды из двух комнат.
Когда вентиляционный канал находится через одно или больше помещений, потребуется подвести его непосредственно в комнату с помощью пластиковых или гофрированных алюминиевых вентиляционных коробов. Монтаж вентилятора во всех случаях осуществляется, как описано ниже.

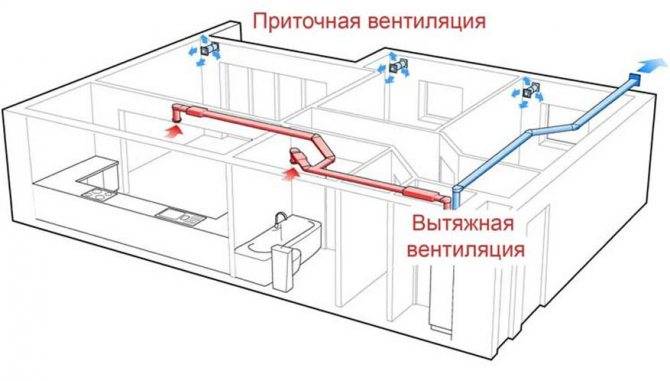

Схема вентиляции в квартире
Способы подключения
Установить будущий вентилятор это ещё половина дела, главное подвести к нему питающий кабель. Если в ванной уже сделан хороший ремонт, сделать это будет проблематично. Идеальным вариантом станет монтаж вентиляционного устройства на этапе ремонтных работ, тогда кабель можно проложить в стенах. Иначе придётся придумывать ему какое-то декоративное оформление либо подключать в розетку.

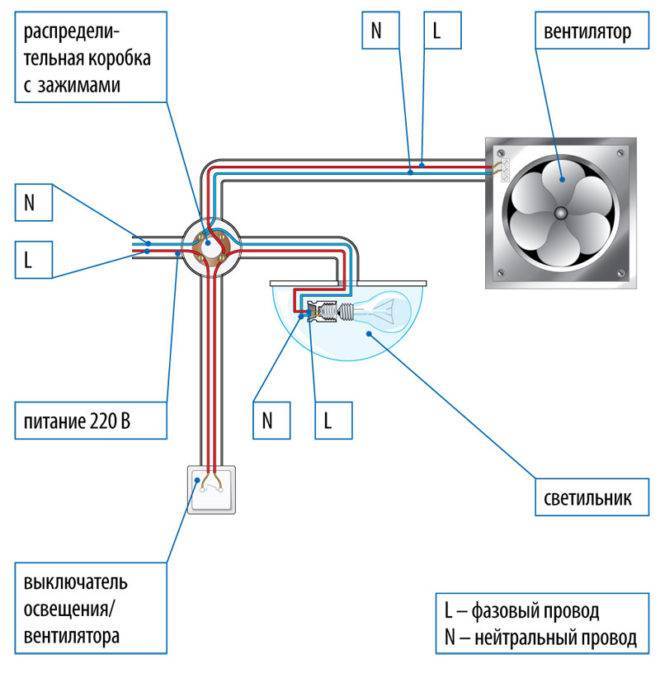

схема подключения вентилятора параллельно со светильником
Рассмотрим варианты подключения вентиляционного устройства:
- Схема параллельного включения вентилятора с лампочкой освещения. В данном случае от одного выключателя будут работать сразу и вентилятор, и светильник. То есть вентиляционное устройство начнёт вращаться одновременно с тем, как загорится лампочка, и будет в работе столько, сколько горит свет. Несомненным преимуществом является простое и дешёвое исполнение такой схемы. Однако есть много минусов. Если выключатель отключен, значит, вентилятор не работает, а этого недостаточно для проветривания помещения. Придётся включать и дополнительно оставлять свет на какое-то время. С другой стороны вентилятор всегда будет работать при включенном свете, а когда человек принимает водные процедуры, ему не нужны эти сквозняки.
- Схема от выключателя. Такой способ однозначно хорош, потому что исключает бестолковую работу вытяжки. То есть включается и отключается устройство только, когда это нужно. Можно установить выключатель отдельно для вентилятора, либо смонтировать 2-х клавишный коммутационный аппарат и от одной клавиши запитать освещение, а от второй вентиляционное устройство. При этом варианте увеличатся затраты, так как потребуется большее количество кабеля. Ведь устройство уже подключается непосредственно от выключателя отдельной линией, а не параллельно освещению.
- Последние модели вентиляторов уже снабжаются автоматикой, в частности таймером. Для подключения такого устройства понадобится трёхжильный провод или кабель, третья жила задействована через лампочку освещения и является сигнальной. Есть два варианта работы такого вентилятора. Он может запускаться одновременно с включением освещения, а потом отключаться через установленное время. Либо наоборот, пока горит свет, двигатель не запускается, а как только лампочка погаснет, вентилятор начинает работать, а потом он отключится через определённый промежуток времени.
Есть ещё модели вентилятора, которые изначально оборудованы собственным выключателем. Он имеет форму шнура, который выходит из корпуса. Дёргая за этот шнур, происходит запуск и отключение устройства. Но имейте в виду, что такие модели в обслуживании совсем неудобны. Вентиляторы обычно установлены под самым потолком, и это место труднодоступно, чтобы каждый раз дотягиваться до шнура.
Подключение напрямую
Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.
Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.
Есть еще дорогие навороченные модели с пультами дистанционного управления.
Их подключают двумя способами:
напрямую с распредкоробки – вынужденное ручное отключение производится кнопкой на самом вентиляторе
через отдельную клавишу выключателя света
Режимы работы вытяжки в санузле
У таких вентиляторов с таймером имеется два режима работы:
туалет — верхнее положение специальной перемычки
ванная — нижнее положение перемычки
Переключение режимов производится на плате управления в правом верхнем углу.
Есть подобные перемычки и у других производителей.
При работе в режиме «туалет», после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.
Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.
В режиме «ванная», работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.
Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.
Если при этом свет горел более 90 секунд, то только после его выключения, произойдет срабатывание и запуск вытяжки. Дальнейшая ее работа опять продлится столько времени, насколько вы выкрутили регулировочный винт таймера.
Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.
Это интересно: Вытяжной вентилятор в ванную комнату: виды, как выбрать, установка
Соединение проводов в распределительной коробке
Соединение проводов в распределительной коробке — наиболее ответственный момент, требующий действий с повышенным вниманием. Существует несколько вариантов коммутации проводов в распределительной коробке в зависимости от используемых типов выключателей и вентиляторов
Основные схемы подключения вентилятора к выключателю следующие:
- при включении вытяжки одновременно с освещением;
- при использовании отдельного выключателя для вытяжки;
- при использовании двухклавишного выключателя;
- при использовании вытяжки с таймером.
При использовании для включения вентилятора отдельного выключателя нужно сделать следующую коммутацию проводов:
- Нулевой провод вентиляционного устройства нужно подключить к нулевому проводу сети.
- Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя.
- К входной клемме выключателя нужно подключить фазный провод сети.
Если в качестве коммутационного устройства используется двухпозиционный выключатель, необходимо произвести следующие действия:
- Нулевой провод, идущий с вентиляционного прибора, нужно присоединить к нулевому питающему проводнику.
- Фазный провод, идущий с вытяжки, нужно присоединить к фазному проводнику, идущему с одной из двух выходных клемм выключателя.
- Фазный провод сети необходимо подключить к входной клемме двухклавишного выключателя.
- Вторая выходная клемма используется для подключения прибора освещения ванной.
При использовании вентилятора с таймером коммутацию проводов выполняют совместно с проводами освещения ванной. Порядок действий:
- Нулевой провод сети нужно подключить к нулевым жилам вентилятора и прибора освещения.
- Фазный провод сети подключается к входной клемме выключателя и к фазной жиле вентилятора.
- Провод, идущий с выходной клеммы выключателя, нужно соединить вместе с фазным проводом устройства освещения и с сигнальным проводом вытяжки.
Фазный питающий провод обязательно должен быть защищен автоматическим выключателем, который при возникновении аварийной ситуации должен надежно обесточить всю схему электроснабжения. Сечение жил кабеля рассчитывается, исходя из используемой нагрузки. После выполнения всех работ необходимо проверить работу каждого устройства в ванной комнате.
Установить принудительную вентиляцию недолго, основная масса времени расходуется на подготовительные работы. Потраченные время и деньги на установку такой системы с лихвой окупятся здоровьем людей, проживающих в квартире.
Наверняка вам приходилось сталкиваться в жизни с такой ситуацией, когда в ванной расположен вытяжной вентилятор и включается он при помощи обычного выключателя. Часто так оборудуют ванные комнаты в отелях, санаториях, пансионатах, гостевых домах. Может быть, у кого-то из знакомых или друзей видели такую вытяжку? Между прочим, это очень хорошая идея. И если ваша ванная комната пока не оборудована такой техникой, советуем задуматься над её установкой. В этой статье поговорим о преимуществах устройства и о том, как подключить вентилятор в ванной к выключателю.
Схемы подключения вентилятора
Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.
Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену. Если это невозможно, следует подумать о декоративных накладках или коробах.
Существует три способа подключения в электросети:
- С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
- Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
- Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.
От лампочки
На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.
Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.
Выключается прибор только тогда, когда будет погашен свет.
Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения. К плюсам следует отнести:. К плюсам следует отнести:
К плюсам следует отнести:
- простоту монтажа;
- низкую стоимость.
Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).
Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии. Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке
Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.
От выключателя
Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.
Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.
Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.
По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.
Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).
Через автоматику
Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.
Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.
Таким образом, помещение достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.
Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель. Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.
Стандартный алгоритм работы заключается в следующем:
- Вентилятор включается одновременно со светом.
- Пока горит лампочка, вытяжка работает.
- После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
- Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.
Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.
Выбор вытяжного кулера
Перед тем, как провести монтаж вентилятора в ванной, необходимо сделать замеры ширины, высоты и глубины отдушины и записать полученные данные. Исходя из этой информации, следует выбирать вентиляторы в магазине.
Расчет мощности кулера очень важен перед покупкой вытяжки. По санитарным нормам, воздух в ванной комнате должен поменяться 6-8 раз в течение 1 часа, и вентиляторы должны справляться с такой задачей. Расчет мощности производится по следующей формуле: L = V * K, где L – это объем воздуха для полного воздухообмена (м3/ч), V – объем помещения, а K – коэффициент воздухообмена (сколько раз воздух должен смениться за 1 час).
Пример расчета: Длина комнаты – 2,5 м, ширина – 3,2 м, высота 2,8 м. Узнаем объем помещения: V = 2,5 * 3,2 * 2,8 = 22,4 м3. Далее, подставляем полученный результат в формулу: L = 22,4 * 8 = 179,2 м3/ч. Исходя из расчета, кулер должен за 1 час пропустить через себя 179,2 м3/ч воздуха. При выборе прибора рекомендуется остановиться на той модели, которая будет по мощности на 20% превышать расчетную. То есть, агрегат должен иметь запас мощности. В данном случае, для установки вентилятора в туалете или ванной с таким объемом, будет достаточно кулера с производительностью 200 м3/ч.
Установка вытяжного вентилятора в ванной регламентируется нормами допустимого шума. Поскольку при повышении мощности аппарата неизбежно повышается его шумность, то при выборе агрегата следует придерживаться норматива: сила звука от работы кулера не должна превышать 30 дБ.
Требования вытяжного оборудования в ванной
В соответствии с нормативными документами, чтобы создать нормальный воздухообмен, нужно придерживаться таких показателей:
- 8-10 кв.м/ч. на 1 куб. для совмещенного санузла;
- 6-8 кв.м/ч. – для ванной.
Объем отработанного воздуха из этих помещений составляет больше 30 куб./ч. Допустимая норма 30 Дб – если выше, то для людей этот звук будет слишком громким и раздражающим.
Что оценивается при выборе вентилятора для ванной?
Приобретая вентилятор для ванной комнаты, приходится отталкиваться от нескольких критериев оценки этого прибора.
Производительность вентилятора. Этот параметр показывает, какой объём воздуха в единицу времени способен перекачать прибор.
Обычно производительность у компактных накладных осевых вентиляторов лежит в пределах от 50 до 200 и даже более м³/час. Если посмотреть на требования СНиП и СанПиН, то минимальная производительность вытяжной вентиляции в ванных и санузлах должна составлять 25 м³/час. Но так как отдушина в ванной участвует еще и в общей схеме естественной вентиляции дома или квартиры, этот показатель должен быть побольше. Он рассчитывается по специальной методике, исходя из норм притока воздуха в жилые помещения, которые, в свою очередь, зависят от их объема и количества проживающих.
В данной статье мы не будем на этом останавливаться. Можно лишь сказать, что практика показывает следующее. Для установки в ванной чаще всего достаточно вентилятора, способного перекачать 80÷100 м³/час. Слишком завышать этот показатель тоже не стоит. Может случиться, что чрезмерно мощный поток нарушит нормальную работу вентиляционного стояка. И вытянутые объемы воздуха вместе со всеми запахами и парами начнут забрасываться соседям.
Пошаговое подключение вентилятора от выключателя
В первую очередь, при установке вентилятора, необходимо его разобрать — снять лицевую защитную панель. Для этого требуется нажать круглый фиксатор, расположенный на нижней грани вентилятора, после чего лицевую панель потянуть на себя. Иногда используется потайной шуруп на боковой стороне вентилятора.
Далее прокидываем внутрь питающий кабель. Специально для этого будет предназначена резиновая круглая заглушка. До нее идут и каналы на тыльной стороне, при наружном способе прокладке провода питания.
Приступаем к подключению питающих проводов к вентилятору. Это делается до момента окончательной фиксации прибора, чтоб проверить работоспособность как самого устройства, так и схемы подключения.
Как обычно, при любых работах с проводами под напряжением, выключаем автоматические выключатели. Для этого в учетно-распределительном щите, необходимо рычаги защитной автоматики опустить вниз, в положение «выкл.». Если вы не уверены какой именно автоматический выключатель или дифференциальный автомат отвечает за линию питания вентиляции, выключайте все, так будет безопаснее.
Подключение проводов выполняется к клеммам вентилятора, скорее всего они будут скрыты защитной крышкой. Подгоняем питающие провода по размеру, обрезая лишнее. После чего снимаем защитную оболочку и изоляцию с жил кабеля на 5-7 мм.
Для подключения достаточно фазного (обычно белый), нулевого (обычно синий) и заземления (обычно жёлтый) проводов. Бывает что заземление не подключается, так как в некоторых моделях вентиляторов корпус и все его наружные элементы выполнены из диэлектрических материалов и опасности не представляют.
Порядок подключения проводов к вытяжному вентилятору следующий:
Подключение вентилятора к клемнику
Помещаем провода в клеммы и затягиваем крепежные болты. Теперь можно закрыть защитную крышку, и проверить работоспособность и правильность подключения вытяжного вентилятора. Для этого включаем подачу электрического тока, и переводим клавишу выключателя, управляющего вентилятором, в положение «вкл».
Если все сделано правильно, то лопасти вентилятора начнут вращаться. После проверки обязательно выключаем вытяжной вентилятор и приступаем к его креплению.
Подключение напрямую
Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.
Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.
Есть еще дорогие навороченные модели с пультами дистанционного управления.
Их подключают двумя способами:
напрямую с распредкоробки — вынужденное ручное отключение производится кнопкой на самом вентиляторе
через отдельную клавишу выключателя света
Ошибки подключения
Правила электробезопасности запрещают монтаж выключателя внутри ванной комнаты. В многоквартирных домах улучшенной планировки с габаритными санузлами можно устанавливать электротехнические приспособления около входа вдали от сантехнического оборудования. Распространенная ошибка — прокладка кабеля без гофрированного изоляционного канала.
Правила также указывают, что в помещениях повышенной влажности запрещены соединения без соответствующей защиты. Из-за токов утечки регулярно наблюдаются ложные срабатывания УЗО. Попадание водного конденсата на электрические контакты приведет к быстрому выходу оборудования из строя. В ванной комнате разрешается устанавливать только устройства, которые питаются от сверхнизкого напряжения.
Подключение вытяжки в ванной к выключателю света: разбор популярных схем и подробные инструкции
Вентиляция в ванной – не просто желательное, но и необходимое условие комфортного проживания. Она обеспечивает сухость, препятствует размножению очагов плесени, устраняет неприятные запахи, если речь идет о совмещенном санузле.
Внутридомовые вентиляционные шахты не всегда справляются с обменными процессами, поэтому циркуляция воздуха затрудняется. Принудительную вытяжку можно организовать, установив вентилятор в помещении.
Нередко практикуется подключение вытяжки в ванной к выключателю света – так можно объединить использование освещения и вентилятора. Рассмотрим лучшие схемы, подходящие для самостоятельного монтажа, и остановимся более подробно на процессе выбора и установки электрооборудования.
Распространенные ошибки и дополнительные советы
Ошибки подключения вентилятора могут стать причиной не только некорректной работой вытяжки, но и короткого замыкания или пожара. Не забывайте, что санузел – помещение с высокой влажностью, а значит – особенно опасное для электроприборов и проводки.
Чтобы с первой попытки обустроить вентиляцию без ошибок, учитывайте такие советы:
- Чем меньше изгибов и проще конструкция вентиляционного канала, тем лучше тяга.
- При единой системе вентиляции раздельного санузла воздух должен двигаться из ванны в туалет, а не наоборот.
- Для всех соединений проводов используйте клеммники, а не изоленту.
- Зачищайте ровно такую часть провода, какая зайдёт в клеммник.
- Проверьте наличие противомоскитной сетки в вентиляторе. Если вдруг её нет – добавьте, ведь комары и другие насекомые отлично себя чувствуют в тёплых влажных вентиляционных шахтах.
- В частном доме обязательно утепляйте часть вентиляционного канала или шахты, проходящие через неотапливаемые помещения. В противном случае в холодную погоду тяги не будет.
- Не пренебрегайте заземлением для металлических вентиляторов.
Кроме того, чтобы вентилятор не мешал естественной вентиляции, когда он отключен, можно использовать сдвоенные прямоугольные решетки, с отверстием под вентилятор вверху и обычной решеткой под ним.
Подключая питание вентилятора, не перепутайте контакты: N – ноль, T или LT– таймер, фаза от выключателя, L или Line – фаза напрямую из коробки
Если возможности установить двойную решетку нет, сохранить естественную вентиляцию можно, подставив пенопластовые ножки 1 – 2 см под уголки корпуса, в местах крепления саморезами. Как правило, вентиляционное окно квадратное, а корпус вентилятора – круглый, и этих зазоров вполне достаточно для циркуляции воздуха.
Учтите, что даже идеально установленный и достаточно мощный вентилятор будет работать неэффективно, если нет достаточной приточной вентиляции. Обычно её обеспечивает щель 1,5–2 см под дверью в санузел, но для красоты её можно заменить специальной решеткой, которая врезается в нижнюю часть двери.
Также позаботьтесь о том, чтобы свежий воздух вообще попадал в жильё, ведь после установки пластиковых окон и новых дверей, утепления стен и бетонной стяжки на полу квартира оказывается герметично закупорена, как термос.
Монтажный этап
Со схемой подключения вентилятора с таймером времени к электрической линии теперь все более или менее понятно, теперь пора заняться процедурой его установки. Однако предварительно к этому месту следует провести электрический кабель. Для этого делается штроба от распределительной коробки.
Теперь уже понятно, почему такую работу планируется делать в ходе проведения планового ремонта или еще на стадии строительства. После этого следует соединить провода с контактами на вентиляторе (более подробно об этом уже было написано выше).
Перед самой установкой вентилятора с канала шахты снимается декоративная решетка (если проводилась его чистка, то он уже открыт). Если был выбран способ монтажа на саморезы, то следует просверлить отверстия для дюбелей, куда они потом будут вкручены на этапе установки вентилятора. Сами дюбеля в этот момент уже должны быть предварительно вставлены в проделанные отверстия.
При необходимости (в случае отсутствия возможности крепления на саморезы) можно пойти другим путем – посадить корпус вытяжного устройства на специальный клей либо герметик. На завершающем этапе снятая декоративная панель возвращается на свое место.
Наличие естественной вентиляции
Начать стоит с поиска отверстия (шахты) вентиляции и провести ее очистку, так как там за годы может накапливаться мелкий мусор, пыль и даже паутина. После проверки и приведения душника в порядок, сделайте такой маневр: зажгите спичку или свечу и поднесите к вентиляционной отдушине. Если пламя заколыхалось в сторону отверстия, значит с вашей естественной вентиляцией все в порядке. Некоторым такой метод проверки может показаться недостаточным, тогда стоит обратиться к другому: взять небольшой бумажный лист и прислонить к шахте: держится за счет потока воздуха – отлично, съехал на пол – поток воздуха недостаточен либо его нет вовсе.
В случае слабого потока, рекомендуем воспользоваться вентилятором и установить его в отверстие шахты вентиляции. Данное приспособление представлено широким ассортиментом на рынке электрических бытовых приборов, однако наибольшим спросом пользуется осевой вентилятор. Кроме типа конструкции, следует также сделать выбор его размера (в зависимости от размера душника) и производителя, после чего можно начинать самостоятельное подключение. Сделать это не так сложно, поэтому ниже мы разберем несколько способов его подключения своими руками.
