Как правильно установить розетку в ванной комнате

Чтоб правильно установить розетки в ванную комнату вам необходимо выполнить целый ряд мероприятий. Прежде всего определиться с местом расположения розетки, создать технические условия для ее подключения и наконец выполнить сам монтаж. И дабы не быть голословными давайте рассмотрим каждый из этих этапов отдельно.

Расположение розеток в ванной комнате

Прежде всего следует определиться с расположением розеток. Ведь волне логично, что располагать их в зоне возможного попадания воды нельзя.

И нормы ГОСТ Р 50571.11-96 предусматривают целых 4 зоны в ванной комнате, которые зависят от типа установленного душа или ванной.

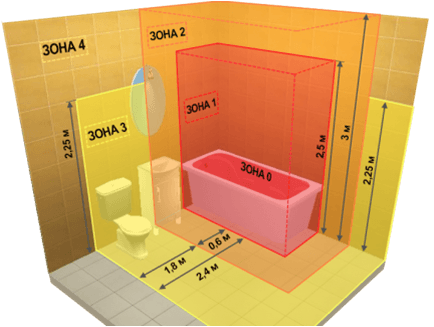

Зоны в ванной комнате согласно ГОСТ Р 50571.11-96

Итак:

  • Согласно п.7.1.47 ПУЭ розетка в ванной комнате должна быть установлена в зоне 3. Зоной три называется зона на расстоянии не менее 60 см от края ванной или поддона душевой кабинки. Если имеется сплошная стенка между ванной или душем и, то отчет ведется от нее.
  • Отдельным вопросом является открытый душ, не имеющий поддона. В этом случае краем от которого мы ведем отчет, является воображаемая плоскость на расстоянии в 60 см. То есть инструкция позволяет разместить розетку не ближе чем в 120 см от вертикальной линии точки установления душа.
  • Еще одним требованием которое предъявляется к розеткам и светильникам в ванной комнате является их расположение относительно двери. Согласно ГОСТ Р 50571.11-96 эти устройства должны располагаться не ближе чем в 60 см от двери.
  • Нельзя размещать розетки над мойками, а также под ними. Вообще место размещения розетки должно быть выбрано таким образом, дабы было удобно ее обслуживать.
  • Кроме того, учитывая, что ванная комната может быть затоплена нельзя размещать розетки в возможной зоне затопления. Поэтому обычно их располагают на высоте в 1 – 1,2 метра от уровня пола.

Технические условия для подключения электроприборов в ванной комнате

Определившись с местом расположения розетки, нельзя обходить вопрос и требований, предъявляемых к ее монтажу (см. Установка розеток и выключателей своими руками). И требования эти не только к самой розетке, но и к проводке в ванной комнате.

Итак:

Согласно все того же п.7.1.47 ПУЭ розетка для ванной комнаты должна иметь класс защиты от водопроницаемости не ниже 5. Такие розетки обычно имеют открытый тип исполнения.

На фото представлены розетки открытого типа исполнения

  • Вторым важным аспектом для розеток, монтируемых в ванной комнате, является способ ее подключения. Согласно п.7.1.48 ПУЭ подключение может быть выполнено либо через разделительный трансформатор, либо через устройство защитного отключения – УЗО.
  • Вариант установки разделительного трансформатора, для ванной комнаты достаточно сомнительное удовольствие. Ведь цена вопроса и относительно большие габариты такого устройства делают его далеко не оптимальным выбором.
  • Совсем другое дело автомат УЗО. Он достаточно компактен, его стоимость не высока, а подключение не вызовет проблем даже без наличия специальных знаний. Тем более что автомат УЗО может быть установлен как на группе, питающей данную розетку, так и на самой розетке.

Автомат УЗО на 30мА

Нельзя обойти внимание и электропроводку для розеток и светильников в ванной комнате. Ведь она не должна содержать распределительных коробок непосредственно в данной комнате.
Кроме того, согласно п.12.22 ВСН 59 – 88 проводка в ванной комнате должна выполняться скрытым способом

При этом она должна монтироваться в полихлорвиниловых или изоляционных трубах. Допускается применять соответствующие гофрированные шланги (см. Как выбирается гофра металлическая для проводки) как на видео.

Требования к розеткам

Как говорилось вначале, проблема обусловлена наличием в ванной воды. Она опасна не только в жидкой фазе, но и как пар: тот конденсируется на стенах и уже в виде капель может проникнуть к контактам. В результате возможен удар пользователя электротоком либо авария с выходом прибора из строя.

Для обеспечения безопасной эксплуатации принимаются меры не только на уровне розеток, но и всего участка электросети в целом. Они прописаны в ПУЭ-7 и ГОСТ Р 50571-7-701-2013.

Электропроводка

Согласно ПУЭ, розетки в ванной подключаются через УЗО. Этот аппарат защиты обесточивает цепь при обнаружении токовой утечки.

Токовая утечка возникает в таких случаях:

  • пользователя ударило током;
  • замкнуло фазу на заземленный металлический корпус прибора (опасность электротравмы);
  • контакт токоведущих частей с трубопроводом, арматурой и прочими заземленными металлическими конструкциями (опасность пожара).

Главная характеристика УЗО — уставка тока утечки. Ввиду высокой влажности в рассматриваемом помещении розетки и приборы здесь подключают через защитное устройство на 10 мА.

Но при наличии мощных потребителей, например, водонагревателей, возможны ложные срабатывания. Тогда ставят менее чувствительное устройство — на 30 мА. Выключатель с более высокой уставкой тока утечки не защищает от электротравмы — это противопожарные разновидности.

Также ПУЭ рекомендует подключать силовую часть в ванной через разделительный трансформатор. Последний обеспечивает гальваническую развязку, чем снижается вероятность электротравмы. Но дело в том, что для нагрузки хотя бы в 112 кВт, а такая мощность не является редкостью даже для современного фена, требуется трансформатор весом до 10 кг.

УЗО для розеток в ванной комнате

Потому такой способ подключения почти не применяется. Обязательным является заземление, потому разводку к вышеупомянутым потребителям осуществляют 3-жильным проводом. По требованию ПУЭ силовая часть ванной представляет собой отдельную группу. Она подключается к щитку собственным кабелем и защищается отдельными автоматом и УЗО.

Своей линией подключают и мощные электроприемники (стиральная машина, водонагреватель).

Разделение на зоны

ГОСТ Р 50571.7.701-2013 выделяет в ванной несколько зон, обозначаемых цифрами от 0 до 2 и описанных в п.п. 701.32–34 данного документа. Чем выше цифра, тем дальше расположена зона от источника брызг и тем менее жесткие требования предъявляются к электроточкам.

В старой редакции выделяли еще 3-ю зону шириной 2,4 м. В новой все требования, характерные для этой части, распространяются на всю область за 2-й зоной.

Характеристика области применения:

  1. зона 0. Находится внутри ванны или душевого поддона. При отсутствии поддона ограничивается высотой в 10 см. Здесь допускается размещение только низковольтного электрооборудования (12 В) во влагозащищенном исполнении;
  2. зона 1. Занимает пространство под раковиной, над ванной и т.д. Установка розеток здесь не допускается. Прочие приборы — только при условии принадлежности к 5-му классу влагозащиты (с характеристикой IPX5);
  3. зона 2. Полоса шириной 60 см, охватывающая 1-ю зону. Размещать розетки здесь тоже нельзя. Разрешается установка нагревателей, вытяжек и светильников, включающихся при помощи шнурка;
  4. территория снаружи 2-й зоны. Здесь можно монтировать штепсельные розетки 4-го класса влагозащиты (IPX4). Они снабжены подпружиненной откидной крышкой. При необходимости включить прибор пользователь поднимает крышку и вставляет вилку в разъем. Некоторые компании выпускают розетки, где класс влагозащиты даже с открытой крышкой и вставленной вилкой остается высоким. Пример — Legrand Plexo (IP66).

Сверху каждая зона ограничивается отметкой в 2,25 м. Если 2-я зона подходит впритык к стенкам, монтировать розетку в ванной комнате не допускается. Кроме того, в пронумерованных зонах (с 0-й по 2-ю) нельзя монтировать распределительные коробки. Здесь можно прокладывать только цельный кабель.

Если розетка расположена в нише или за перегородкой, где исключено попадание на нее брызг, наличие крышки не требуется.

Как выбрать розетку для санузла

Некоторые устройства для ванных комнат, кухонь и совмещенных санузлов не отличить от обычных – внешне они выглядят абсолютно одинаково. Другие имеют чуть измененный дизайн. Однако главная разница заключается в защите, которую можно определить при помощи маркировки – буквенного обозначения IP и двух цифр.

Для ванной комнаты актуальны оба цифровых значения. Первый указывает на степень защиты от твердых частичек и пыли, второй – от влаги. Специалисты рекомендуют устройства с маркировкой по обоим параметрам не менее 4, но лучше 5 или 6.

Таблица, с помощью которой можно подобрать розетку по подходящим параметрам. Примеры удачного выбора – устройства с маркировкой IP55 или IP65 (+)

Корпус розетки, в маркировке которой встречаются цифры 6-8, герметичен и защищен даже от прямых струй воды, однако многие приборы дополнительно оснащены крышками. Встроенная пружина предупреждает случайное открывание.

Чтобы воспользоваться розеткой, необходимо аккуратно, с некоторым усилием поднять крышку вверх так, чтобы контакты вилки можно было свободно вставить в отверстия.

В процессе выбора и покупки, а также после установки устройства лучше лишний раз убедиться в его целостности: на корпусе не должно быть трещин, а крышка должна плотно примыкать и с усилием открываться

Профессиональные электромонтажники рекомендуют не экономить на покупке изделий известных марок, которые годами служат без ремонта. Например, много хороших отзывов от специалистов получают влагозащищенные розетки компаний: Schneider Electric, GIRA, Legrand, BERKER, АВВ, Wessen, Bticino, Makel, Viko.

Выбор по защитным свойствам и их маркировка

Визуально тяжело найти различия между устройствами для кухни и ванной комнаты. После первого беглого взгляда остается ощущение, что они одинаковые. Только благодаря маркировке находятся модели с влаго- и пылезащитными характеристиками. Ставится обозначение буквами IP плюс две цифры. Важны обе цифры: первая – это пылезащищенность, вторая показывает степень влагозащищенности устройства. Мастерами рекомендуется выбирать устройства с показателями не меньше 4, желательно 5, 6.

Чаще других выбирается маркировка IP55 или IP65. Если в обозначениях встречаются цифры 6,7 или 8, то розетка не боится прямого попадания большого количества воды. Но можно перестраховаться, моделью с крышкой на пружине. Пружина фиксирует положение крышки и не дает ей случайно открыться.

Если устанавливается блок приборов, то открытым способом монтаж невозможен. Его монтируют внутри кожуха с повышенной герметичностью. Тогда и цифровое обозначение класса влагозащищенности выбирать ниже.

Мастерами рекомендуется приобретать устройства проверенных в работе брендов:

  • Schneider Electric, Франция;
  • GIRA, Германия;
  • Legrand, Франция;
  • BERKER, Германия;
  • АВВ, Швейцария;
  • Wessen, сборка в России;
  • Bticino, Италия;
  • Makel, Турция;
  • Viko, Турция.

Описание вариантов монтажа розеток

Установка розеток начинается на облицованные стены комнаты. Выполнить это можно тремя путями:

  • монтаж накладного устройства;
  • установка в стене;
  • используется стандартный электрощиток (защитный кожух).

Максимально допустимая нагрузка для устройства указывается на его корпусе. В техпаспорте бытовой техники такие же сведения.  Монтаж блока с меньшей допустимой нагрузкой приведет к его перегреву, и не исключена деформация. Так для стиралки устанавливается розетка с  16 А нагрузкой.

Без подготовки места монтажа сам процесс установки розетки не начинается.

  • К точке в стене прокладывается кабель.
  • Выводится отрезок кабеля для установки устройства.
  • Этот кусок освобождается от изоляционного слоя.
  • Все жилы припаиваются.
  • Подготовленные жилы помещаются в колодке розетки.

Все три варианта установки розетки не отличаются между собой по правилам соблюдения выполнения электрической проводки, по условиям монтажа автоматов, по критериям выбора места для точки. Лишь способ крепления устройства их разъединяет.

Монтаж накладной розетки в ванной комнате

Внешний монтаж  устройства считается один из легких. Ничего дополнительно приобретать и устанавливать не нужно.

  • Разбирается корпус устройства.
  • На стене делаются отметки под крепления. Их расположение задается монтажными отверстиями на задней планке корпуса.
  • Дрелью просверливаются отверстия в стене. Используются сверло по керамике или по дереву, металлу, если под облицовку панелями.
  • Вставляются дюбеля, и гвоздями фиксируется положение корпуса.
  • Устанавливается на свое место (в посадочные выступы) контактная колодка. Уже на этот момент должен быть подключен монтажный конец к ней.
  • Фиксируется винтами крышка корпуса.

Монтаж устройства в стене ванной

Основная работа будет связана с подготовкой посадочного места.

  • Готовится ниша в стене под блок розеток. Особенно придется поработать с железобетонной панелью. Без перфоратора не справится.
  • Подстаканник вставляется в подготовленное гнездо.
  • Фиксация подстаканника проводится алебастром.
  • Устройство разбирается. Снимается верхняя его часть.
  • Конец кабеля под монтаж соединяется с контактами.
  • На посадочное место вставляется розетка.
  • Фиксируется положение блока крепежными лапками. При вращении монтажного винта лапки расклиниваются.
  • Верхняя крышка корпуса прикручивается винтами.

Установка внутри корпуса электрощитка

Первый и второй вариант монтажа осуществляется устройством с маркировкой IP не ниже 4. С установкой его в щиток можно выбрать розетку с меньшей степенью защиты.

Такое расположение розетки выбирается в двух случаях:

  1. Не куплены розетки с защитой от влаги с нужной маркировкой.
  2. Щиток устанавливается с расчетом подключать не только стиральную машину, но и монтируются автоматы управления под систему «теплый пол», подсветку.
  • На стене дюбелями-гвоздями крепится щиток.
  • Конец кабеля заводится внутрь щитка.
  • Подсоединяется к соответствующим клеммам колодки конец монтажного кабеля.
  • Монтируется розетка в щитке специальными монтажными скобами. Так же крепятся и автоматы.

Установка розеток в ванной комнате: нормы

Перед установкой розеток важно правильно выбрать места для их установки. Обязательно нужно соблюдать правила электробезопасности:

  1. Заземление. Оно отвечает за безопасность и предусмотрено во всех домах нового образца. Заземление нельзя выводить в ванную, в металлические трубопроводы, оно выводится только на входной щиток с автоматическими выключателями.
  2. Автоматы. Они устанавливаются в квартирах, где мощность подключаемого оборудования велика – например, при установке стиральных машин и водонагревателей.
  3. УЗО. Устройство с защитным отключением советуется установить в санузле на всю проводку. УЗО сработает на любые минимальные утечки тока и отключит подачу электричества полностью.

Важно отметить, что ванных не требуются клеммники со скрутками и другими соединителями проводов. Влагостойкие электрические розетки подключаются при помощи трехжильных кабелей с двойной изоляцией

Каждый из проводников имеет собственную маркировку. При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам

Влагостойкие электрические розетки подключаются при помощи трехжильных кабелей с двойной изоляцией. Каждый из проводников имеет собственную маркировку. При помощи медных кабелей подключаются розетки, которые меньше поддаются окислению, имеют устойчивость к значительным нагрузкам и оказывают малое контактное сопротивление при подключении к автоматам.

Высота установки для стиральной машины: правильное расположение

Обязательные условия к подключению стиральных машин:

  • подключение выполняется только к исправной проводке через трехжильный медный кабель;
  • внутри ванной устанавливаются только специальные розетки с защитой от попадания воды.
  • обязательно нужно соблюдать технику безопасности;
  • розетка должна быть с заземлением и со встроенным УЗО.

Грамотно брать место размещения розетки. Прибор должен быть расположен на значительном расстоянии от источников воды, рядом со стиральной машиной и в удобном для доступа месте.

В ванной комнате электророзетки для стиральных машин ставятся на высоте не менее 60 см от пола.  Обычно выбирается расстояние в 100 см при средней высоте машин в 85 см. Розетку для удобства эксплуатации ставят над машиной. Также они должны размещаться не ближе 60 см от объектов, являющимися источниками воды.

Высота над раковиной для влажных помещений

Розетка в ванной должна располагаться на расстоянии не менее 60 см от раковины, оптимальным значением является 100 см. Также устройство должно быть оснащено защитной крышкой, чтобы внутрь не попадали брызги воды. Для дополнительной защиты изделие можно установить в нишах, за перегородкой или в подвесных шкафах. Для раковин со столешницей можно сделать прибор со скрытым модулем, который будет спрятан в столе.

На какой высоте расположить розетку для фена в ванной комнате

Ванная комната это не просто наличие душевой кабины или умывальника, это место, где можно высушить и уложить волосы феном, воспользоваться электробритвой, высушить полотенца. Для маломощных приборов, таких как фен, плойка, оптимальным расположением будет высота в 100 см. Расчет нужно проводить так, чтобы провода при использовании не были внатяжку.

Требования к установке точек электропитания

Новые модификации электрических устройств рассчитаны на то, чтобы их эксплуатировали в помещениях с повышенной влажностью. Но и к ним, и к розеткам предъявляются повышенные требования. Уточнить правовую информацию можно в нормативных документах, например, в ГОСТ Р 50571.11 (1996) и ПУЭ (7.1).

Какие зоны подходят для монтажа

Как известно, сочетание воды и электричества в быту очень опасно для человека. Поэтому ванную комнату, где такой контакт возможен, принято делить на зоны. Всего их четыре – от 0 до 3.

По правилам, электрические приборы могут размещаться в любой из зон, но они должны соответствовать нормам напряжения, степени защиты, а также быть подключенными к автоматам УЗО в квартирном электрощитке.

Разберем возможности каждой зоны.

Если в ванной комнате установлены перегородки или сделаны ниши, предотвращающие регулярное попадание водных брызг на корпус электрических точек, требования к монтажу более мягкие. Например, можно обойтись без предохраняющей крышки.

На какой высоте устанавливать розетку

Стандарты высоты, на которой должна производиться установка розеток в санузле или ванной комнате, за полвека не изменились: 0,9-1 м от поверхности пола.

Однако строгих правил нет, поэтому при монтаже чаще руководствуются удобством использования. Например, электроточка для стиральной машинки обычно находится ниже ее верхней крышки, сбоку от корпуса.

В современной справочной документации можно встретиться с нормами высоты, кардинально отличающимися от принятых раньше стандартов.

При планировке квартир в многоэтажках выбирают высоту 40-45 см от уровня бетонной плиты, то есть с учетом последующей отделки – 30-35 см над финишным напольным покрытием.

Обратимся к требованиям ПУЭ. Оказывается, там обозначено только максимальное удаление розетки от напольного покрытия – 1 м. Минимального не указано, а это значит, что ее можно монтировать даже в плинтус. При этом если в семье есть дети, рекомендуется применять специальные технические устройства – с защитными шторками.

Однако положение на расстоянии 0,3 м от пола и тем более в плинтусе абсолютно не подходит для ванной комнаты. В местах прохождения коммуникаций, по которым циркулирует вода, нельзя располагать розетки внизу, ведь постоянно существует риск затопления помещения.

Также следует придерживаться общих для всех комнат правил:

  • не менее 10 см – расстояние до дверных и оконных проемов;
  • не менее 15 см – расстояние до потолка;
  • 90 см – при установке блока «розетка/выключатель» высота от пола.

Можно сделать вывод, что оптимальным является расположение розетки на расстоянии от 0,5 м до 0,9 м над уровнем чистового пола. Если необходимо заменить старую розетку, лучше просто демонтировать ее и установить новую, не меняя места.

Правила прокладки электрокабеля

В новых домах при замене розеток кабель обычно не трогают, так как он полностью отвечает нормам безопасности и способен выдержать нагрузку. Если дом старый, то во время ремонта в ванной перед монтажом розеток провода лучше заменить.

Для установки бытовой техники – стиральной машинки, нагревателя – рекомендуется монтировать мощные силовые линии, а в некоторых случаях – и выделенные электромагистрали с отдельным УЗО.

Обязательно потребуются монтажные коробки – для распределения проводов по линиям. Если в ванной комнате установят 2 блока розеток, соответственно, и распределительных коробок потребуется тоже 2.

Монтажные коробки размещают под потолком на регламентируемом правилами расстоянии, и уже от них вертикально вниз опускают провода до места установки розетки.

Дело в том, что за облицовкой не видно расположение кабеля, поэтому его диагональное размещение строго запрещено. Любой провод, находящийся за пределами канала «монтажная коробка/розеточный блок», может стать причиной аварии.

По близкому расстоянию, то есть напрямик, провода можно располагать либо под напольным покрытием, либо над подвесными конструкциями – натяжными или гипсокартонными потолками. Но в этом случае провода желательно поместить внутрь защитных рукавов (неметаллических). Это относится ко всем типам изделий: ВВГнг, ВВГ и даже NYM.

Несколько слов о типе проводки. Для ванных комнат наиболее безопасной считается внутренняя, расположенная в штробах под облицовкой. Наружная также используется, но крайне редко, так как она характерна для ванн в деревянных домах. Прикрыть провода можно пластиковыми коробами из негорючего материала.

Виды розеток по уровню влагозащищенности

Даже если розетка расположена в нужной зоне и по всем правилам, на нее все равно могут попадать брызги воды или воздействовать конденсат, который неизбежно будет возникать в ванной комнате. Исходя из этого, необходимо подбирать влагозащищенные розетки для ванной, токопроводящие части которых защищены от попадания воды на достаточном уровне.


розетки IP54

На любой розетке производитель обязан наносить маркировку стандарта IP-XY, в которой вместо XY будут проставлены цифры от 0 до 8. Первая из цифр показывает защищенность механизма от попадания в него различных предметов, а вторая показывает уровень его защиты от влаги:

  • 0 – Контакты ничем не защищены – даже от случайных брызг.
  • 1 – На контакты не попадут брызги, летящие сверху.
  • 2 – Защита от моросящего дождя, когда уклон брызг не превышает 15°
  • 3 – Устройство может выдерживать сильный дождь с уклоном брызг до 60°
  • 4 – Контакты защищены от брызг со всех направлений.
  • 5 – Такой прибор можно поливать со шланга.
  • 6 – Защита для приборов, которые могут попасть под волну.
  • 7 – Защита от кратковременного погружения на глубину до одного метра.
  • 8 – Полностью водонепроницаемое устройство.

Для ванной комнаты нужны розетки и другие электроприборы с классом защиты IP-x4 и выше.

Соблюдение норм безопасности

В случаях проявления опасной для жизни ситуации должен срабатывать автомат: прекращается подача тока. К опасным ситуациям относят:

  • течь на корпус устройства;
  • кратковременное замыкание;
  • одновременное взаимодействие с токопроводящими предметами.

Автомат подбирается по основному показателю – цифровое обозначение тока утечки. Показатель отпечатывается на корпусе автомата (в мкА). Максимально допустимый порог аварийного срабатывания автомата не должен превышать 30 мкА.

Устанавливаются автоматы и на 10 мкА. Но при этом необходимо соблюсти требования к сопротивлению изоляции частей проводящих ток. Такие чувствительные автоматы монтируются на новые линии, чтобы они не останавливали работу на старой линии из-за реагирований на ложный сигнал.

Розетка с бытовым прибором подсоединяется к автомату за пределами ванной комнаты. Его устанавливают на главном щитке дома.

Система безопасности не полноценна без кабеля заземления. Он выравнивает потенциалы до полной безопасной черты. Старые методы оснащения заземления через трубопровод из металла или строительную арматуру категорически не допустимы.

Развод проводов по линиям идет от монтажной коробки. На каждый блок розеток устанавливается одна коробка. Место для коробок выбирается ближе к потолку. От этой точки по вертикали, опускаясь вниз, прокладываются провода к розеткам.

Что необходимо знать при подключении и эксплуатации электрооборудования в сантехнических помещениях

Существует международный стандарт, определяющий степени защиты электроустановок: International Protection — IP. После буквы IP следуют две цифры, характеризующие степень защиты. Типы маркировки указана на иллюстрации:

Применяем эту маркировку к зонам опасности в санузле. Чем выше номер – тем меньше опасность.

  • Зона № 0 — непосредственно в ванной или в душевом поддоне. Территория максимального риска.
  • Зона № 1 — виртуальные стены по периметру ванны или поддона. Опасность практически такая же.
  • Зона № 2 — территория от границы зоны № 1, до периметра на расстоянии 60 см от нее.
  • Зона № 3 — то же самое, только на расстоянии в пределах 240 см от периметра зоны № 2. Практически безопасное место.

Соответственно, в каждом периметре действуют требования по защите электроприборов.

  • Зона № 0 — самая высокая степень защиты IP×7 (рассматривается только вторая цифра, пыли в ванной комнате бояться незачем). Крайне желательно применение электрооборудования с напряжением питания 12 вольт. При этом источник питания 220 вольт располагается снаружи, и не должно быть гальванической связи с прибором.Любителям подсветки в ванной или в душевой кабинке посвящается.
  • Зона № 1 — Требования помягче — IP×5. На этой территории могут быть установлены нагреватели воды. Если класс защиты соответствует нормативу — пользоваться безопасно.
  • Зона № 2 — IP×4 мало чем отличается от предыдущей защиты.
  • Зона № 3 — С точки зрения попадающей воды — защита слабая: IP×1. Допускается установка розеток по специальному перечню правил для ванной комнаты.

Установка розеток в ванной комнате: нормы безопасности + монтажный инструктаж

156

Высокий уровень комфорта современного человека предполагает использование большого количества электрических приборов

Вследствие этого установка розеток в ванной комнате является не капризом, а важной необходимостью. Выбор и монтаж точек электропитания происходит согласно требованиям нормативных документов и правилам внутриквартирного или внутридомового устройства электросети. Для чего нужна розетка в ванной

Для чего нужна розетка в ванной

В домах старой застройки розетки в ванных комнатах встречаются крайне редко. Причиной тому является компактный метраж помещения, элементарное отсутствие свободного места на стенах и слабая общая электросеть квартиры. К тому же до недавних пор считалось, что электроточки в ванных комнатах и туалетах устанавливать нельзя, поэтому они выносились наружу и монтировались около дверей в санузел.

В современном жилье ситуация иная: совмещенные с туалетом и отдельные ванные комнаты отличаются большой площадью, что позволяет свободно размещать во внутреннем пространстве стиральную машинку, водонагреватель, сушилку, дополнительный электрообогреватель-полотенцесушитель, систему «теплый пол».

Важно

Актуальным остается ежедневное использование фена, электробритвы, устройства для завивки волос и др

Чтобы точно выяснить, сколько розеток необходимо для ванной комнаты, нужно составить список всех устройств и среди них выделить те, что включены в сеть постоянно. Предположим, в большой ванной комнате часто устанавливают стиральную машинку.

Под нее обычно выделяют отдельную электроточку или монтируют подключение кабеля напрямую, при помощи клеммника. По правилам, электроточка должна находиться слева, справа или над прибором, устанавливать ее за объемным агрегатом запрещается.

Необходимо обеспечить простой доступ, чтобы в случае выхода изделия из строя его можно было бы быстро и легко заменить или отремонтировать

Требования к установке точек электропитания

Новые модификации электрических устройств рассчитаны на то, чтобы их эксплуатировали в помещениях с повышенной влажностью. Но и к ним, и к розеткам предъявляются повышенные требования.

Уточнить правовую информацию можно в нормативных документах, например, в ГОСТ Р 50571.11 (1996) и ПУЭ (7.1). Какие зоны подходят для монтажа Как известно, сочетание воды и электричества в быту очень опасно для человека.

Поэтому ванную комнату, где такой контакт возможен, принято делить на зоны. Всего их четыре – от 0 до 3.

По правилам, электрические приборы могут размещаться в любой из зон(кроме 0), но они должны соответствовать нормам напряжения, степени защиты, а также быть подключенными к автоматам УЗО в квартирном электрощитке. Разберем возможности каждой зоны

Совет

зона-0 (ванна или душевая кабина) наиболее опасная для применения эл приборов зона -1  (прилегающие к ванне стены) не подходит к установке розеток даже самого высокого класса защиты но разрешается монтировать водонагреватели  проточные накопительные IPX5-IPX6

зона-3 (удаленный на 0,6 м от ванны участок) единственная зона для установки розеток распредкоробок выключателей  защита IPX4-5 подключение через автомат или УЗО

Полезные советы по электромонтажу в ванной

Перед установкой крупного и мощного оборудования необходимо подумать, а нужна ли для подключения розетка. Предположим, для работы бойлера с мощностью 3,5-5,5 кВт, функционирующего в постоянном режиме, лучше использовать не обычную силовую розетку, а прямое подключение с отдельным автоматом.

Чтобы защитить электроточки от попадания воды при купании, их можно разместить в нишах, за перегородками и даже в шкафах

Если в ванной установлена раковина со столешницей, то можно рассмотреть интересное и удобное решение со скрытым модулем. Блок розеток спрятан в столе, а наружу выходит только элемент, за который его можно легко достать наружу.

Главное преимущество выдвижного модуля – стопроцентная защита от воды, но при условии своевременной маскировки.

Линию, идущую в ванну комнату, нужно обязательно оборудовать УЗО, а каждый мощный прибор – отдельным автоматом защиты. Так, при поломке одного прибора остальные линии будут работать в обычном режиме.

Выносные и выдвижные «колонны» и «книжки» активно применяют в офисах и на кухнях, однако для оснащения ванной комнаты они также подходят

Зонирование пространства комнаты с повышенной влажностью

Несмотря на защищенность от влаги, не стоит рисковать и монтировать устройство предельно близко к источнику воды. Существуют нормативное. Отражаются сведения в нормах ГОСТ Р 50571.11 (1996) и ПУЭ (7.1).

  • Розовая зона «0» – это зона источника брызг.
  • Красная зона «1» – это прилегающие участки нулевой зоны, включаются стены и пол.
  • Оранжевая зона «2» – охват пространства в пределах 0,6 м от границ зоны «1».
  • Ярко желтая зона «3» – пространственное распространение на 2,4 м от границ зоны «2».

Если соблюдена нормативность напряжения, степень защищенности устройства, проведено подключение бытовой техники к индивидуальным автоматам на центральном щитке дома, то розетки устанавливаются в любой зоне. Предпочтение отдается выбору пространства в третьей зоне.

Смягчаются требования к показателям защиты монтажа, если установка предполагается в нише стены, и она будет защищать устройство от брызг жидкости.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
