Схема подключения солнечных батарей — сборка системы с аккумулятором

Идеи из подручных материалов

Можно сделать солнечную батарею своими руками из подручных материалов. Рассмотрим самые популярные варианты.

Солнечная батарея из фольги

Многие удивятся, узнав, что фольгу можно применять для изготовления солнечной батареи своими руками. На самом деле, в этом нет ничего удивительного, ведь фольга увеличивает отражающие способности материалов. Например, для уменьшения перегрева панелей, их кладут на фольгу.

Как сделать солнечную батарею из фольги?

Нам понадобится:

  • 2 «крокодильчика»;
  • медная фольга;
  • мультиметр;
  • соль;
  • пустая пластиковая бутылка без горлышка;
  • электрическая печь;
  • дрель.

Очистив медный лист и вымыв руки, отрезаем кусок фольги, кладем его на раскаленную электроплиту, нагреваем полчаса, наблюдая почернение, затем убираем фольгу с плиты, даем остыть и видим, как от листа отслаиваются куски. После нагревания оксидная пленка пропадает, поэтому черный оксид можно аккуратно удалить водой.

Затем вырезается второй кусок фольги такого же размера, как и первый, две части сгибаются, опускаются в бутылку так, чтобы у них не было возможности соприкоснуться.

Далее «крокодильчики» прицепляются к панели, провод от ненагретой фольги — к плюсу, от нагретой — к минусу, соль растворяют в воде и выливают раствор в бутылку. Батарея готова.

Также фольгу можно применять для подогрева. Для этого ее необходимо натянуть на раму, к которой затем нужно подсоединить шланги, подведенные, например, к лейке с водой.

Вот мы и узнали, как самому сделать солнечную батарею для дома из фольги.

Солнечная батарея из транзисторов

У многих дома завалялись старые транзисторы, но не все знают, что они вполне подойдут для изготовления солнечной батареи для дачи своими руками. Фотоэлементом в таком случае является полупроводниковая пластина, находящаяся внутри транзистора. Как же изготовить солнечную батарею из транзисторов своими руками? Сначала необходимо вскрыть транзистор, для чего достаточно срезать крышку, так мы сможем разглядеть пластину: она небольших размеров, чем и объясняется низкий КПД солнечных батарей из транзисторов.

Далее нужно проверить транзистор. Для этого используем мультиметр: подключаем прибор к транзистору с хорошо освещенным p-n переходом и замеряем ток, мультиметр должен зафиксировать ток от нескольких долей миллиампера до 1 или чуть больше; далее переключаем прибор в режим измерения напряжения, мультиметр должен выдать десятые доли вольта.

Прошедшие проверку транзисторы размещаем внутри корпуса, например, листового пластика и спаиваем. Можно изготовить такую солнечную батарею своими руками в домашних условиях и использовать ее для зарядки аккумуляторов и радиоприемников маленькой мощности.

Солнечная батарея из диодов

Также подходят для сборки батарей старые диоды. Сделать солнечную батарею своими руками из диодов совсем несложно. Нужно вскрыть диод, оголив кристалл, являющийся фотоэлементом, затем нагревать диод 20 секунд на газовой плите, и, когда припой расплавится, извлечь кристалл. Остается припаять вытащенные кристаллы к корпусу.

Мощность таких батарей невелика, но для электропитания небольших светодиодов ее достаточно.

Солнечная батарея из пивных банок

Такой вариант изготовления солнечной батареи своими руками из подручных средств большинству покажется очень странным, но сделать солнечную батарею своими руками из пивных банок просто и дешево.

Корпус сделаем из фанеры, на которую поместим поликарбонат или оргстекло, на задней поверхности фанеры зафиксируем пенопласт или стекловату для изоляции. Фотоэлементами нам послужат алюминиевые банки

Важно выбрать именно банки из алюминия, так как алюминий менее подвержен коррозии, чем, например, железо и обладает лучшим теплообменом

Далее в нижней части банок проделываются отверстия, крышка срезается, и ненужные элементы загибаются для обеспечения лучшей циркуляции воздуха. Затем необходимо очистить банки от жира и грязи с помощью специальных средств, не содержащих кислоты. Далее необходимо герметично скрепить банки между собой: силиконовым гелем, выдерживающим высокие температуры, или паяльником. Обязательно нужно очень хорошо просушить склеенные банки в неподвижном положении.

Прикрепив банки к корпусу, окрашиваем их в черный цвет и закрываем конструкцию оргстеклом или поликарбонатом. Такая батарея способна нагревать воду или воздух с последующей подачей в помещение.

Мы рассмотрели варианты того, как сделать солнечную панель своими руками. Надеемся, что теперь у вас не возникнет вопроса, как сделать солнечную батарею.

Проект системы и выбор места

Проект гелиосистемы включает в себя расчёты необходимого размера солнечной пластины. Как было сказано выше, размер батареи, как правило, ограничен дорогостоящими фотоэлементами.

Гелиобатарея должна устанавливаться под определённым углом, который обеспечил бы максимальное попадание на кремниевые пластины солнечных лучей. Наилучший вариант – батареи, которые могут менять угол наклона.

Место установки солнечных пластин может быть самым разнообразным: на земле, на скатной или плоской крыше дома, на крышах подсобных помещений.

Единственное условие – батарея должна быть размещена на солнечной, не затененной высокой кроной деревьев стороне участка или дома. При этом оптимальный угол наклона необходимо вычислить по формуле или с применением специализированного калькулятора.

Угол наклона будет зависеть от месторасположения дома, времени года и климата. Желательно, чтобы у батареи была возможность менять угол наклона вслед за сезонными изменениями высоты солнца, т.к. максимально эффективно они работают при падении солнечных лучей строго перпендикулярно поверхности.

Для европейской части стран СНГ рекомендуемый угол стационарного наклона 50 – 60 º. Если в конструкции предусмотрено устройство для изменения угла наклона, то в зимний период лучше располагать батареи под 70 º к горизонту, в летнее время под углом 30 º

Расчёты показывают, что 1 квадратный метр гелиосистемы даёт возможность получить 120 Вт. Поэтому путём расчетов можно установить, что для обеспечения среднестатистической семьи электроэнергией в количестве 300 кВт в месяц необходима гелиосистема минимум в 20 квадратных метров.

Сразу установить такую гелиосистему будет проблематично. Но даже монтаж 5-ти метровой батареи поможет сэкономить электроэнергию и внести свой скромный вклад в экологию нашей планеты. Советуем также ознакомиться с принципом расчета необходимого количества солнечных батарей.

Солнечная батарея может использоваться в качестве резервного энергоисточника при частом отключении централизованного энергоснабжения. Для автоматического переключения необходимо предусмотреть систему бесперебойного питания.

Подобная система удобна тем, что при использовании традиционного источника электроэнергии одновременно производится зарядка аккумулятора гелиосистемы. Оборудование обслуживающее гелиобатарею размещается внутри дома, поэтому необходимо предусмотреть для него специальное помещение.

Размещая батареи на наклонной крыше дома, не забывайте об угле наклона панели, идеальный вариант, когда у батареи есть устройство для сезонного изменения угла наклона

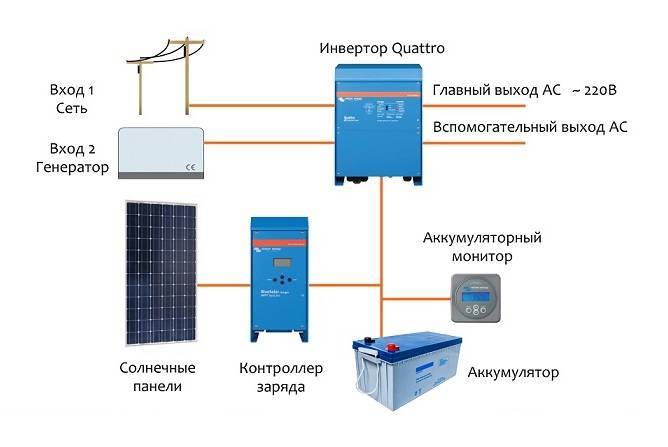

Солнечная батарея и ветрогенератор

Схемы, в которых соседствуют различные источники энергии, должны строиться на общей характеристике — одинаковое напряжение источников, т.к. иначе потребуются разные контроллеры зарядки и, возможно, инверторы (если разброс по мощности источников большой), а схема блока АКБ позволяет подстраиваться под напряжение источников.

Подключение источника с генератором переменного тока с параметрами сети несколько изменяет схему подключения. На рисунке представлен самый общий вариант без блока подзарядки АКБ (контроллер и трансформатор с выпрямителем, которые отбирают энергию от внешнего источника переменного тока).

Схема подключения усложняется в случае, если автономная система подключена к централизованной сети. В России не отрегулированы ситуации, когда частный потребитель может отдавать излишки энергии в сеть. Кроме этого, переключение не бывает «гладким», т.е. происходит перепад напряжения длительностью 0,3-1 секунды в зависимости от сложности переключателя.

Сложность схемы подключения возрастает с подключением других источников. Вот некоторые вопросы, которые приходится рассматривать при сложной комплектации:

  • Согласование характеристик источников, устройств управления и преобразования энергии,
  • Надежность системы, в сочетании с проблемами утилизации избыточной энергии.

В целом ряде ситуаций могут оказать помощь наши специалисты. Для этого можно использовать сервисы сайта: онлайн-консультант и форму обратной связи.

Альтернативный источник энергии на базе солнечных батарей – отличный вариант для организации независимого энергоснабжения. Он обеспечит высокую энергетическую эффективность не только в знойные деньки, но и в пасмурную погоду. Было бы неплохо иметь такое устройство у себя дома, не так ли?

Для этого нужно лишь грамотно подобрать технические компоненты и произвести монтаж. Сделать это может каждый, зная схемы и способы подключения солнечных батарей. Мы расскажем, как сооружается производительная система, перерабатывающая «зеленую энергию» в электричество, необходимое для питания бытового оборудования.

Кроме того, вы узнаете, как выбрать место для установки гелиопанелей и как совместить их со стационарной электросетью. Полезные советы и важные рекомендации окажут действенную помощь домашним мастерам. Для упрощения восприятия приведены тематические фотографии, схемы и видеоролики.

Планируя выполнить подключение солнечных панелей собственноручно, необходимо иметь представление, из каких элементов состоит система.

Солнечные панели состоят из комплекта , основное предназначение которых – преобразовывать солнечную энергию в электрическую. Сила тока системы зависит от интенсивности света: чем ярче излучения, тем больший ток генерируется.

Помимо солнечного модуля в устройство такой электростанции входят фотоэлектрические преобразователи — контроллер и инвертор, а также подключенные к ним аккумуляторы

Основными конструктивными элементами системы выступают:

  • Солнечная батарея – преобразует солнечный свет в электрическую энергию.
  • Аккумулятор – химический источник тока, который накапливает сгенерированную электроэнергию.
  • Контроллер заряда – следит за напряжением аккумуляторов.
  • Инвертор, преобразующий постоянное электрическое напряжение аккумуляторной батареи в переменное 220В, которое необходимо для функционирования системы освещения и работы бытовой техники.
  • Предохранители, устанавливаемые между всеми элементами системы и защищающие систему от короткого замыкания.
  • Комплект коннекторов стандарта МС4.

Помимо основного предназначения контроллера – следить за напряжением аккумуляторов, устройство по мере необходимости отключает те или иные элементы. Если показатель на клеммах аккумулятора в дневное время достигает отметки в 14 Вольт, что указывает на их перезарядку, контроллер прерывает зарядку.

В ночной период, когда показатель напряжения аккумуляторов достигает предельно низкой отметки в 11 Вольт, контроллер останавливает работу электростанции.

Подключение солнечных батарей к сети

Сделать это можно как самостоятельно, так и с привлечением специалистов.
Расчет правильной ориентации осуществляется на основании данных о географическом расположении здания. Для правильного размещения солнечных панелей при их монтаже нужно придерживаться перечисленных ниже принципов.
Нельзя использовать в качестве крышки оргстекло, так как оно перегревается и за счёт этого контакты между панелями приходят в негодность, а сама система может разгерметизироваться. Накопитель сгенерированной энергии — аккумулятор.
Потом груз убирается, а фанера и мат снимаются. Разумеется, если вы используете мобильную фотобатарею для подзарядки смартфона в многодневном походе, такие технологии не требуются. Если инсоляция позволяет, то установить солнечную панель можно и на внешней стороне балкона.
Так как они продаются в виде уголков, их потребуется самостоятельно собрать. Самостоятельная установка Зная, как подключить солнечную батарею к энергоснабжению вашего дома, вы сможете сэкономить на оплате труда монтажников. Если же присутствует уверенность, что припаять элементы получится самостоятельно, не повредив преобразователь, можно приобрести набор, в котором проводники приложены отдельно.

Рассмотрим три способа соединения, которые будут применимы и для самостоятельной сборки модулей из солнечных ячеек. После первичных вложений, полученная электроэнергия условно бесплатная требуются некоторые средства на обслуживание по истечении срока эксплуатации. Так как они продаются в виде уголков, их потребуется самостоятельно собрать

В заключение следует обратить внимание на то, что наибольшую выгоду от применения солнечных батарей получит наша планета, поскольку данный источник энергии не причиняет абсолютно никакого вреда окружающей среде

Монтаж конструкции Первостепенно надо определиться с местом установки — или прямо на крыше, или с использованием в качестве подставки каркаса из специальных ферм. Он следит за напряжением аккумулятора: при перезарядке аккумулятора в дневное время 14 Вольтах на клеммах , он автоматически отключает зарядку, а ночью, в случае разряда, то есть предельно низкого напряжения в 11 Вольт, прекращает работу электростанции. Где лучше установить панели? При одинаковых характеристиках, следующий вид панелей — тонкопленочный, потребует для установки в доме большей площади. Если эту проблему невозможно решить, то лучше установить панели не на крыше, а на отдельных столбах во дворе.

Сокращение расхода газа и электричества в доме благодаря использованию солнечных батарей. Как подключить солнечную батарею Как подключить солнечную батарею Вопрос как подключить солнечную батарею решается с помощью комплектующих систему элементов.

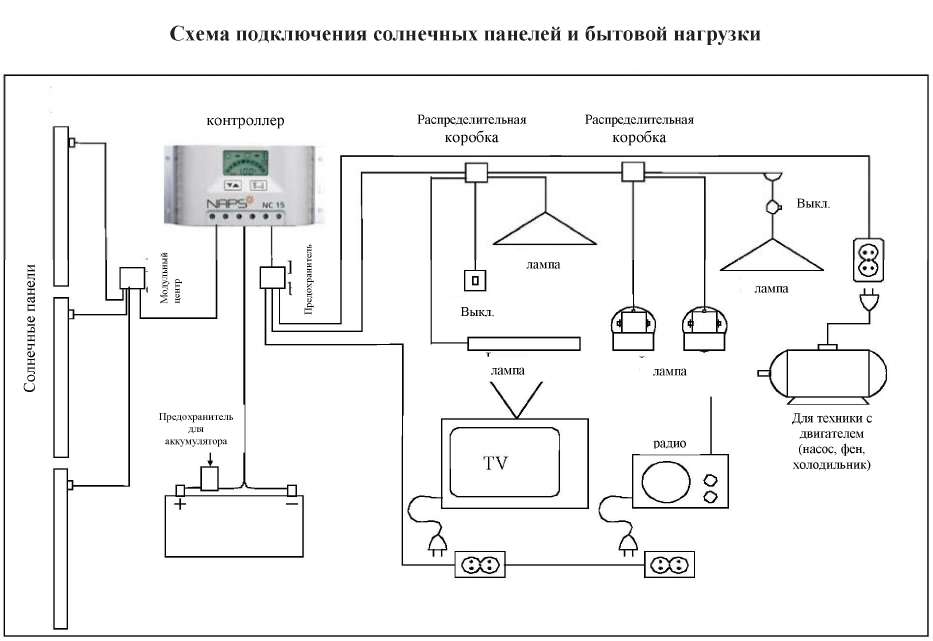

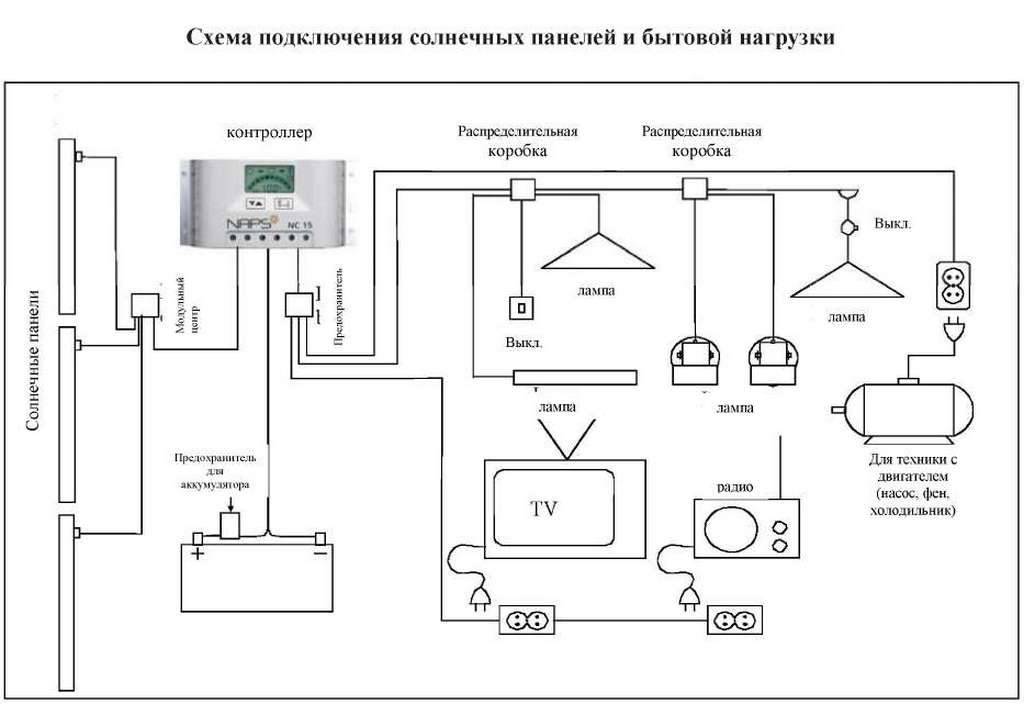

Схема подключения солнечных панелей к щитку приборов.

Подключаем солнечную батарею

Соединение происходит путем подключения положительных соединений в одну группу, а отрицательных выводов — во вторую группу. Схема подключения солнечных батарей обязательно включает в себя буферное устройство: аккумулятор энергии.


Поэтому фотоэлементы лучше покупать готовые. Чтоб получилось грамотно подключить, нужно правильно по параметрам подобрать всю ситему. Предусмотрено, чтобы внутри между пластинами были диоды, тогда в результате будет максимальный показатель мощности.


Такое соединение позволяет, не поднимая напряжения увеличить ток от панелей. Здесь плюс первой панели вам необходимо будет подключить к минусу второй.

Профиля нужно крепить неподвижно и надежно. Перед тем как установить солнечные батареи и вышеуказанные приборы, между всеми элементами схемы имеет смысл подключить предохранители, чтобы перегрузки сети не причинили вреда устройствам.


Еще необходимо помнить о том, что с низкими температурами фотоэлементы контактировать не должны.

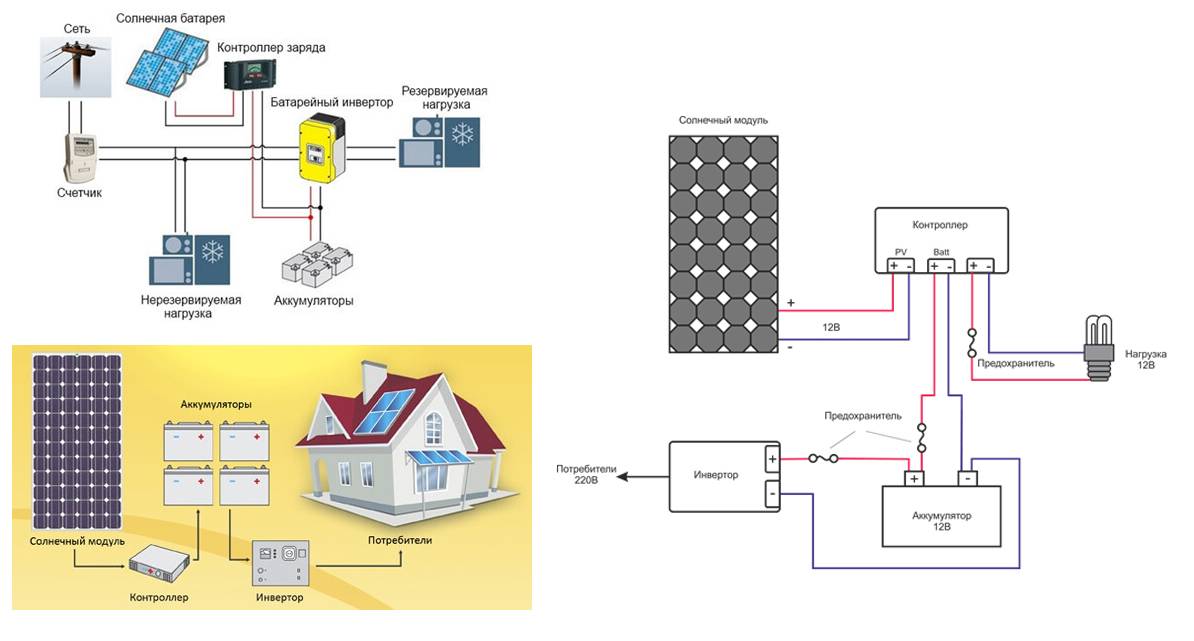

Через инвертор энергия от солнечных модулей поступает к резервируемой нагрузке. Как я соединил подключил, и установил, две заводские солнечные батареи

Инструкция по изготовлению

Процесс изготовления солнечной батареи состоит из нескольких этапов:

  1. Подготовка фотоэлементов и пайка проводников.
  2. Создание корпуса.
  3. Сборка элементов и герметизация.

Подготовка фотоэлементов и пайка проводников

На столе собирается набор фотоячеек. Допустим, производитель указывает на мощность 4 Вт и напряжение 0,5 вольт. В таком случае нужно использовать 36 фотоэлементов, чтобы создать солнечную батарею на 18 Вт.

С помощью паяльника, мощность которого составляет 25 Вт, наносятся контуры, образуя припаянные проводки из олова.

Качество пайки является главным требованием для эффективной работы солнечной батареи

Затем все ячейки соединяются между собой в соответствии с электрической схемой. При подключении солнечной панели можно воспользоваться одним из двух способов: параллельным или последовательным соединением. В первом случае плюсовые клеммы соединяются с плюсовыми, минусовые с минусовыми. Затем клеммы с разным зарядом выводятся к аккумулятору. Последовательное подключение предусматривает соединение противоположных зарядов путём поочерёдного скрепления ячеек между собой. После этого оставшиеся концы выводятся к аккумуляторной батарее.

Когда спайка будет завершена, нужно вынести ячейки на солнце, чтобы проверить их работоспособность. Если функциональность в норме, можно начинать сборку корпуса.

Проверка устройства выполняется на солнечной стороне

Как собрать корпус

Подготовить уголки из алюминия с невысокими бортиками. Для метизов предварительно выполняются отверстия

Затем на внутреннюю часть алюминиевого уголка наносится силиконовый герметик (желательно сделать два слоя). От того, насколько качественно он будет нанесён, зависит герметичность, а также длительность службы солнечной батареи Важно обратить внимание на отсутствие незаполненных мест. После этого в раму помещается прозрачный лист поликарбоната и плотно фиксируется. Когда герметик высохнет, крепятся метизы с шурупами, что обеспечит более надёжное крепление.

Учитывая хрупкость конструкции, рекомендуется сначала создать каркас, а затем только устанавливать фотоэлементы. Учитывая хрупкость конструкции, рекомендуется сначала создать каркас, а затем только устанавливать фотоэлементы

Когда герметик высохнет, крепятся метизы с шурупами, что обеспечит более надёжное крепление.. Учитывая хрупкость конструкции, рекомендуется сначала создать каркас, а затем только устанавливать фотоэлементы. Учитывая хрупкость конструкции, рекомендуется сначала создать каркас, а затем только устанавливать фотоэлементы

Учитывая хрупкость конструкции, рекомендуется сначала создать каркас, а затем только устанавливать фотоэлементы

Сборка элементов и герметизация

  • Очистите прозрачный материал от загрязнений.
  • Разместите фотоэлементы на внутренней стороне листа из поликарбоната на расстоянии 5 мм между ячейками. Чтобы не ошибиться, предварительно сделайте разметку.
  • На каждый фотоэлемент нанесите монтажный силикон.

Чтобы продлить срок службы солнечной батареи, рекомендуется нанести на её элементы монтажный силикон и закрыть задней панелью

После этого прикрепляется задняя панель. После застывания силикона нужно герметизировать всю конструкцию.

Герметизация конструкции обеспечит плотное прилегание панелей друг к другу

Как подключить, если на участке нет электричества

Если участок не подключен к сети, то главная задача — накапливать электроэнергию, чтобы использовать её в будущем по мере необходимости.

Какое оборудование понадобится:

  • Солнечные батареи.
  • Аккумулятор для накопления заряда.
  • Контролер заряда (чтобы контролировать ток заряда аккумулятора).
  • Преобразователь в 220В. По умолчанию солнечная панель выдает 12В, 24В, тогда как большинство электроприборов подключаются к 220В. Если вы используете приборы, работающие от 12В, то преобразователь не понадобится.
  • Оборудование для фиксации и крепежа самой батареи.

Самый простой вариант, «своими руками»

Самый примитивный, но рабочий вариант «для дачи»: солнечная батарея + аккумулятор, которые соединяются между собой клеммами. В таком виде станция уже готова к эксплуатации и её можно даже не ставить на крышу, а просто установить на землю. Электроэнергия будет накапливаться на аккумуляторе, от которого можно зарядить телефон, подключить освещение и т.д.

Такую станцию очень легко собрать своими руками. Достаточно просто купить аккумулятор (подойдет даже обычный автомобильный), солнечная батарея, провода и клеммы. Если вы приезжаете на дачу только по выходным, то станция может быть переносной, так как легко разбирается и прячется (или увозится с собой).

Более сложная реализация

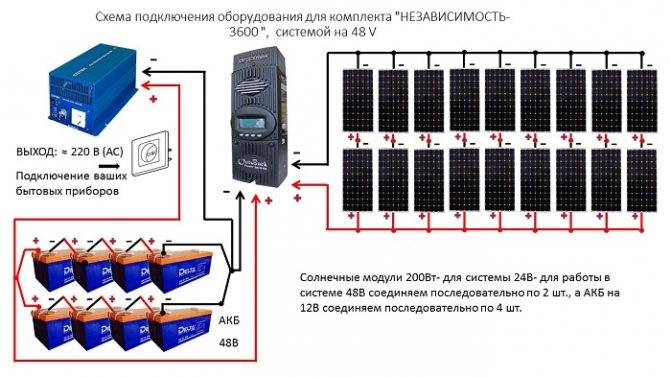

Схема для повседневной эксплуатации и разводкой по розеткам. Солнечные батареи устанавливают на крышу (или отдельную металлическую конструкцию), а кабель от них прокладывают к аккумулятору, от которого электричество через преобразователь поступает на розетки.

По мере необходимости станцию легко масштабировать, подключая дополнительные батареи и аккумуляторы.

Шаг 2: Выбор аккумуляторов

Все солнечные панели являются источниками постоянного тока. Электроэнергию они генерируют только днем. Если есть желание подключить нагрузку постоянного тока днем, то с этим нет никаких проблем, можно подключиться непосредственно от панелей. Но сделать это – не самое хорошее решение, потому что:

  • Большинству приборов необходимо постоянное номинальное напряжение для эффективной работы. Передаваемое солнечными панелями напряжение и ток непостоянны. Они меняются в зависимости от интенсивности солнечного света, пасмурная погода – «не есть хорошо».
  • Если вы хотите включить что-то ночью, то это что-то попросту не включится.

Указанная проблема решается использованием аккумуляторов, для накопления энергии в дневное время, и использования её в ночное. Существует много видов аккумуляторов. Аккумуляторы «открытого типа» с жидким электролитом, к которым относятся автомобильные аккумуляторы – предназначены для выдачи высокого тока в течение небольшого промежутка времени. Они не предназначены для глубокого разряда, у них задачи другие. Аккумуляторы для солнечных батарей являются аккумуляторами глубокого цикла, они легко переносят частичные разряды и предназначены для глубокого медленного разряда. Для солнечных электростанций хорошо подходят гелевые и литиевые аккумуляторные батареи (о том какие аккумуляторы лучше для солнечных электростанций мы писали тут).

Примечание: Перед тем как выбирать компоненты, определите, какую систему по напряжению вы хотите иметь: 12/24 или 48В. Чем выше напряжение, тем меньший ток будет в медных проводниках и тем меньше будут потери. Кроме того, чем выше рабочее напряжение, тем меньше потребуется сечение проводников. Чаще всего в качестве домашней электростанции используют системы с рабочим напряжением 12В или 24В. Это связано с тем, что часть домашних приборов можно питать напрямую от вашей электростанции, без двойного преобразования напряжения (вверх-вниз), которое приводит к потере мощности. В этом проекте рассмотрим систему 12В.

Параметры аккумулятора:

  • Емкость аккумулятора рассчитывается в ампер-часах (Aч).
  • Мощность (Вт)= Напряжение (В) х Ток (А). • Вт*час = Напряжение (В) х Ток (А) х Время (ч) = Вт*ч.
  • Напряжение батареи = 12В (для нашей системы).

Емкость аккумулятора (Ач) = Мощность нагрузки (Вт)*Время работы (ч)/напряжение(В) = 250/12 = 20,83Ач.

Нужно понимать, что КПД аккумуляторов не может быть 100%, чаще всего КПД равен 80%. Учитывая это, имеем емкость аккумулятора (Ач) = 20,83/0,8 = 26Ач. Поскольку мы используем преобразователь напряжения, который имеет свой КПД, обычно его также принимают равным 80%, добавим его: 26/0,8 = 32,5Ач. Но и это еще не все – даже не смотря на использование аккумуляторов глубокого цикла, для продолжительного срока службы, их не рекомендуется разряжать до полной разрядки, и по-хорошему нужно оставлять хотя бы 30% заряда – чем больше оставим, тем дольше он прослужит, получается: 32,5*1,3 = 42,25Ач Округляем вверх, для того что бы получить целое число и выбираем аккумуляторы глубокого разряда емкостью от 45 ампер-часов (Ач).

Описание схемы устройства

Известно, что для эффективного отбора мощности контроллер должен отслеживать точку максимальной мощности солнечной панели, то есть точку, в которой и напряжение и ток, отдаваемые панелью, максимальны. Универсальные промышленные контроллеры, отслеживающие положение рабочей точки и рассчитанные на широкий диапазон мощностей солнечных панелей, собранных в батареи, достаточно дороги и избыточны в случае эксплуатации одиночной панели.

Точка максимальной мощности и температурный диапазон эксплуатации указываются в паспортных данных качественных панелей.

При проектировании предлагаемого контроллера реализованы обе основных задачи эксплуатации – непрерывное поддержание батареи в точке максимальной мощности и температурная коррекция положения рабочей точки.

Блок-схема контроллера представлена на Рисунке 1 и содержит эквивалент солнечной батареи в виде источника тока SB, обладающего внутренним сопротивлением RВН.

При отсутствии внешнего освещения RВН стремится к бесконечности, а ток к нулю. При росте освещенности RВН стремится нулю, а ток к максимальному, технически допустимому значению.

Рассмотрим работу схемы. В исходном состоянии (при отсутствии освещения) конденсатор С1 разряжен, на выходе компаратора U1 присутствует «1», ключ S1 разомкнут. UOП равно паспортному значению точки максимальной мощности солнечной панели.

При росте освещенности конденсатор С1 начинает заряжаться через внутреннее сопротивление солнечной панели. Когда напряжение на С1 превышает опорное напряжение, на выходе компаратора появляется «0», замыкающий ключ S1.

Конденсатор С1 разряжается через S1 на нагрузку RН, после чего процесс повторяется.

Чем выше освещённость, тем чаще повторяется описанный выше процесс.

По сути, мы имеем релаксационный генератор – преобразователь освещенности в частоту.

В практической схеме частота следования импульсов тока составляет единицы герц на рассвете и в сумерки, до десятков килогерц при максимальной освещенности, что обеспечивает широкий динамический диапазон работоспособности контроллера.

Принципиальная схема контроллера представлена на Рисунке 2.

Поскольку ранее мы подробно разобрали алгоритм работы контроллера, то остановимся только на нескольких моментах.

  • Схема гарантированно работоспособна с 12-вольтовыми солнечными панелями мощностью от 40 Вт до 100 Вт, имеющими напряжение холостого хода не более 22 В, номинальное напряжение, соответствующее точке максимальной мощности 17-18 В, и номинальный ток 2…8 А.
  • Компаратор U1-2 срабатывает при напряжении на аккумуляторной батарее выше 14.4 вольт, принудительно ограничивая длительность импульсов зарядного тока, что предотвращает перезаряд аккумулятора.
  • Питание компаратора и источника опорного напряжения производится с выхода устройства, что гарантирует автоматическое отключение контроллера при отключении аккумулятора.

Как подключить солнечную панель к контроллеру заряда

Это оборудование применяется в системе с аккумуляторами для контроля их уровня зарядки. То есть, сбрасывает излишки электроэнергии на них и предотвращает накопление в случаи полного заряда.  Так же дает возможность подключения приборов с низким номинальным напряжением – 12В, 24В, 48В и тд. (в зависимости от того как соединены панели).

  • 1 пара контактов – подключается сеть панелей.
  • 2 пара – подключаются аккумуляторы.
  • 3 пара – подключается источник и низким уровнем потребления.

Сначала рекомендуется подключить аккумуляторные батареи что бы проверить оборудование. Затем сами панели, после уже потребитель, если он предусмотрен в схеме.

Схема подключения, которая была в документации к контроллеру. Все достаточно просто и понятно.
