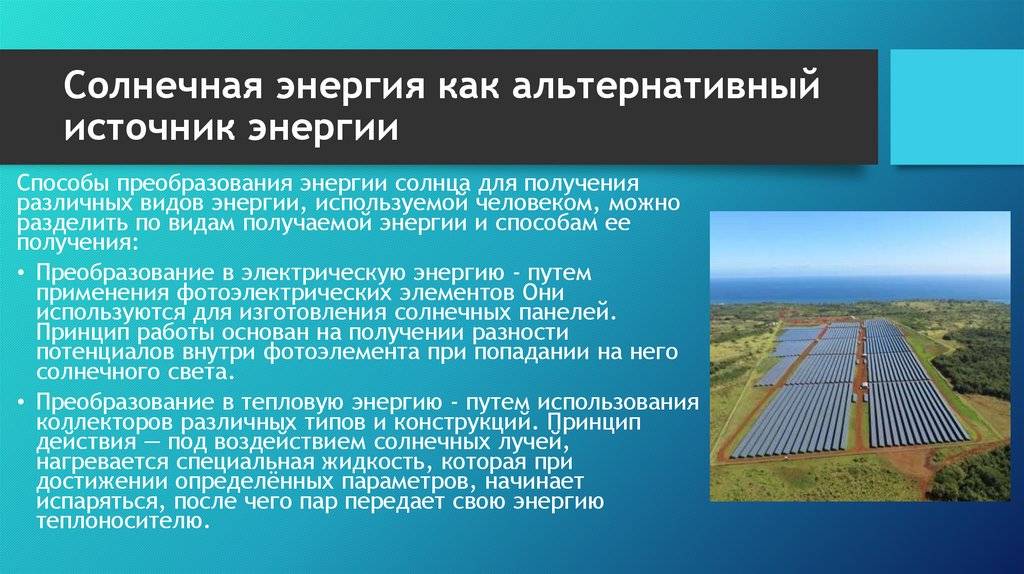

Солнечная энергия как альтернативный источник энергии: виды и особенности гелиосистем

Проблемы развития солнечной энергетики

Несмотря на реализацию идей по поддержанию работы солнечных электростанций в ночное время, никто не застрахован от капризов природы. Затянутое облаками небо в течение нескольких дней значительно понижает выработку электричества, а ведь населению и предприятиям необходима его бесперебойная подача.

Строительство солнечной электростанции – удовольствие не из дешёвых. Это обусловлено необходимостью применять редкие элементы в их конструкции. Не все страны готовы растрачивать бюджеты на менее мощные электростанции, когда есть рабочие ТЭС и АЭС.

Для размещения таких установок необходимы большие площади, причём в местах, где солнечное излучение имеет достаточный уровень.

Геотермальная энергия

В недрах земного шара таятся неизведанные виды альтернативных источников энергии. Человечество знает, какова сила и масштабы природных стихийных проявлений. Мощность извержения одного вулкана несравнима ни с одной из рукотворных энергетических установок.

К сожалению, человек еще не умеет использовать эту гигантскую энергию во благо, но природная теплота Земли или геотермальная энергетика приковывает взгляды ученых, так как она представляет собой неисчерпаемый ресурс.

Известно, что наша планета ежегодно излучает громадное количество внутреннего тепла, которое компенсируется радиоактивным распадом изотопов в коре земного шара. Различают два типа источника геотермальной энергии.

Подземные бассейны

Это естественные бассейны с горячей водой или пароводяной смесью – гидротермальные или паротермальные источники. Ресурсы из этих источников добываются посредством буровых скважин, далее энергия используется для нужд человечества.

Горные породы

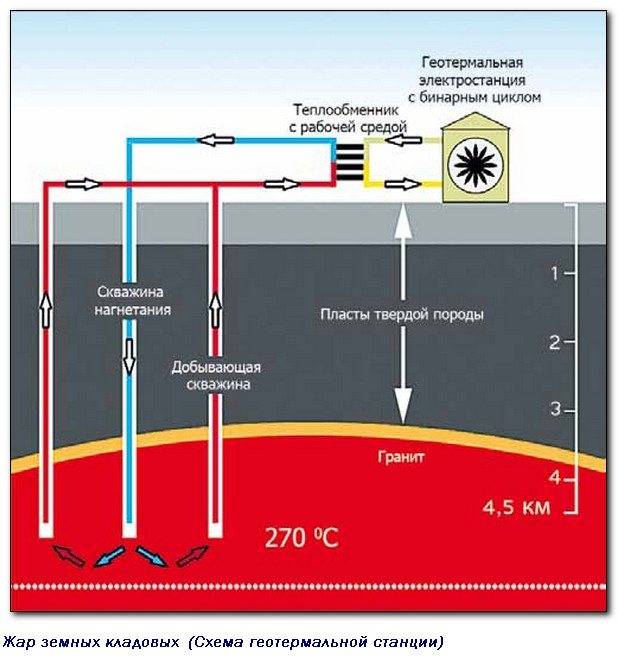

Тепло горячих горных пород может быть использовано для нагревания воды. Для этого ее закачивают в горизонты для дальнейшего применения в энергетических целях.

Одним из недостатков этого вида энергии является его слабая концентрация. Однако в условиях, где при погружении на каждые 100 метров, температура увеличивается на 30-40 градусов, можно обеспечить хозяйственное ее применение.

Технология использования этой энергии в перспективных «геотермальных районах» обладает явными преимуществами:

• неисчерпаемость запасов;
• экологическая чистота;
• отсутствие больших издержек на разработку источников.

Дальнейшее развитие цивилизации невозможно без внедрения новых технологий в области энергетики. На этом пути стоят трудноразрешимые задачи, которые еще предстоит решить человечеству.

Тем не менее, освоение этого направления играет важную роль, и сегодня уже существует оборудование, способное существенно сэкономить ресурсы традиционные и альтернативные источники энергии являются отличной альтернативой им. Для воплощения таких идей требуется терпение, умелые руки, а также некоторые навыки и знания.

Тепловые насосы для отопления

Тепловые насосы – это емкость, заполненная фреоном. Весь режим работы альтернативного устройства основан на цикле Карно, когда тепло забирается из окружающей среды.

Принцип работы теплового насоса

В состав насоса входят:

• Внешний контур, который заполняется теплоносителем природного происхождения.
• Внутренний контур, который заполняют проточной водой.
• Испаритель.
• Компрессор.
• Конденсатор.

Принцип работы заключается в том, что наружный контур помещается в любой тип теплоносителя, например, в водоем. При перепадах температуры (между дневными и ночными показателями) происходит выделение тепла водой. Этот выделенный излишек забирается внутренним контуром и преобразуется в энергию.

Сборка теплового насоса из подручных материалов

Для того, чтобы в домашних условиях изготовить альтернативный тепловой насос необходим в первую очередь компрессор мощностью не менее 7 кВт. Вторым элементом является конденсатор, который должен быть выполнен из нержавеющего металла. Внутрь бака помещается медный змеевик

Важно – там, где змеевик выходит из бака необходимо продумать элементы крепления, которые позволят подсоединить шланг. Суть змеевика заключается в том, что в нем будет находиться фреон

Пластиковый испаритель должен иметь приблизительно такой же объем бака, как и накопитель. В нем устанавливают продолжение змеевика, по которому в дальнейшем будет циркулировать фреон.

Советуем почитать: Переработка и утилизация старой промасленной ветоши

Вход в бак снабжается канализационной трубой. Бак будет наполняться водой из природного резервуара.

Схема работы и последовательность шагов:

• Испаритель устанавливается в водоеме. Он заполняется водой.
• Хладагент испаряется.
• Он поднимается по трубам и переходит в емкость испарителя.
• Из-за перепада температуры он конденсируется и выделяет тепло.

Популярные модели солнечных модулей

Требуются солнечные системы отечественных и зарубежных компаний. Хорошую репутацию зарекомендовала продукция производителей: НПО Машиностроения (Россия), Gelion (Россия), Ariston (Италия), Alten (Украина), Viessman (Германия), Amcor (Израиль) и др.

Гелиосистема “Фалько”. Плоский солнечный коллектор с многослойным оптическим покрытием с магнетронным напылением. Минимальная эмиссионная способность и высокая степень абсорбции гарантируют эффективность до 80%.

Характеристики производительности:

• обратное тепловое излучение – 3-5%;
• рабочая температура – до -21;
• верхний слой – закаленное стекло (4 мм).

Коллектор СВК-А (Альтен). Вакуумная солнечная система с площадью поглощения 0,8-2,41 м2 (в зависимости от модели). Теплоноситель – пропиленгликоль, теплоизоляция 75-миллиметрового медного теплообменника сводит к минимуму потери тепла.

Дополнительные опции:

• изоляция – минеральная вата с антигигроскопической обработкой;
• корпус – анодированный алюминий;
• диаметр теплообменника – 38 мм;
• крышка – боросиликатное стекло 3,3 мм;
• КПД 98%.

Vitosol 100-F – это плоский солнечный коллектор для горизонтальной или вертикальной установки. Поглотитель медный с трубчатым змеевиком арфы и гелиотитановым покрытием. Светопропускание – 81%.

Принцип работы

Как было сказано раньше, принцип работы заключается в эффекте полупроводников. Кремний является одним из самых эффективных полупроводников, из известных человечеству на данный момент.

При нагревании фотоэлемента (верхней кремниевой пластины блока преобразователя) электроны из атомов кремния высвобождаются, после чего их захватывают атомы нижней пластины. Согласно законам физики, электроны стремятся вернуться в свое первоначальное положение. Соответственно, с нижней пластины электроны двигаются по проводникам (соединительным проводам), отдавая свою энергию на зарядку аккумуляторов и возвращаясь в верхнюю пластину.

Условия для работы и повышения эффективности

Расчет и монтаж гелиосистемы лучше доверить профессионалам. Соблюдение техники установки обеспечит работоспособность и получение заявленной производительности. Для улучшения эффективности и периода службы надо учесть некоторые нюансы.

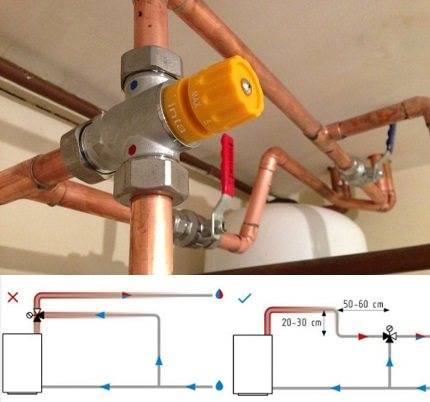

Термостатический клапан. В традиционных системах теплоснабжения термостатический элемент редко устанавливается, так как за регулировку температуры отвечает теплогенератор. Однако при обустройстве гелиосистемы о защитном клапане забывать нельзя.

Нагрев бака до максимальной допустимой температуры повышает производительность коллектора и позволяет задействовать солнечное тепло даже при пасмурной погоде

Оптимальное размещение клапана – 60 см от нагревателя. При близком расположении «термостат» нагревается и блокирует подачу горячей воды.

Размещение бака-аккумулятора. Буферная емкость ГВС должна устанавливаться в доступном месте

При размещении в компактном помещении особое внимание уделяется высоте потолков

Минимальное свободное пространство над баком – 60 см. Этот зазор необходим для обслуживания аккумулятора и замены магниевого анода

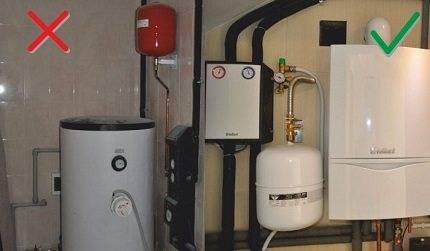

Установка расширительного бака. Элемент компенсирует температурное расширение в период стагнации. Установка бака выше насосного оборудования спровоцирует перегрев мембраны и ее преждевременный износ.

Оптимальное место для расширительного бачка – под насосной группой. Температурное воздействие при таком монтаже значительно сокращается, и мембрана дольше сохраняет эластичность

Подсоединение гелиоконтура. При подключении труб рекомендуется организовать петлю. «Термопетля» сокращает теплопотери, препятствуя выходу разогретой жидкости.

Технически правильный вариант реализации «петли» гелиоконтура. Пренебрежение требованием становится причиной понижения температуры в баке-аккумуляторе на 1-2°С за ночь

Обратный клапан. Предупреждает «опрокидывание» циркуляции теплоносителя. При недостатке солнечной активности обратный клапан не дает рассеиваться теплу, накопленному днем.

Видео описание

В видео показан принцип работы биогазовой установки:

Энергия вулканов

Разрушительная мощь вулканов всегда пугала людей. Со временем учёные, исследуя их, поняли, что это огромные запасы энергии, которыми, к сожалению, человечество не пользуется. Научно-технический прогресс преодолел и эту проблемы, поэтому сегодня во многих странах мира стали возводить электростанции около вулканов.

Технология получения электричества здесь достаточно проста.

1. В слои грунта, расположенные около лавы, по трубам закачивается солёная вода.
2. Она там нагревается до критических температур.
3. Затем подаётся на генератор, который и вырабатывает электрический ток.

По сути, это технология гидроэлектростанции, где турбину генератора вращает падающая сверху на неё вода. Только здесь вода солёная и нагретая, поднимающаяся сама из недр земли.

Именно таким способом производят горячую воду, которую подают в дома и здания разного назначения. В Исландии эта технология применяется для организации горячего водоснабжения в системе теплиц. Эта страна уже давно ничего со стороны не завозит в плане овощей, фруктов, зелени и цветов. Правда, здесь горячую воду берут из гейзеров. Хотя последние нагреваются именно от спящих вулканов.

Энергетика Исландии основана на вулканическом тепле Источник yandex.net

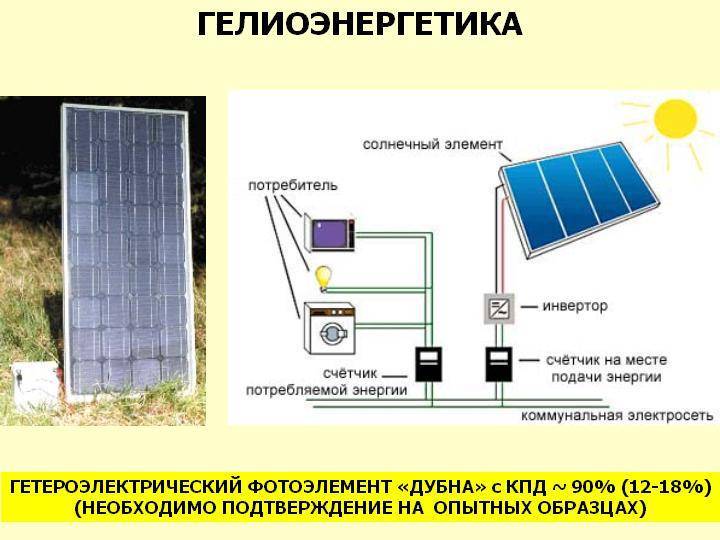

Представление о работе солнечных батарей

Полностью описывать всю процедуру превращения солнечной энергии в электрическую, в рамках данной темы, мы не будем. Но про некоторые моменты рассказать надо.

Главный элемент, из которого делаются гелиопанели — кремний. При попадании солнечных потоков на кремниевую поверхность, они выбивают свободные электроны с одного края пластины, которые движутся в свободные места на обратной стороне панели. Так зарождается электрический ток.

Остается его собрать и направить по проводам туда, где он так необходим.

Одна такая пластина сможет зарядить небольшой фонарик. Ну и понятно, чтобы перекрыть потребности в электричестве для нужного оборудования дачного домика, таких пластин нужно больше.

Где используется солнечная энергия?

О том, чтобы использовать солнечную энергию в своих целях, человек начал задумываться сравнительно недавно, хотя на практике пользовался ей на протяжении всей своей истории. Идея об аккумулировании и практическом применении возникла в начале XX века, но технологических возможностей для этого на то время не было. Прорыв совершился в конце века, когда появились фотоэлектрические панели, способные производить электроэнергию в ощутимых количествах. Вопрос важный и заслуживает подробного рассмотрения.

Использование энергии Солнца на земле является повсеместным, хоть и неосознанным явлением. Оно настолько обыденно и привычно, что люди редко задумываются о возможностях и перспективах солнечной энергетики. Однако, специалисты в разных отраслях научной и производственной деятельности давно разрабатывают технологии, позволяющие получать бесплатную и неиссякаемую энергию.

Если несколько десятилетий назад все ограничивалось нагревом воды в емкостях для летнего душа на дачном участке, то сегодня существуют различные способы использования солнечной энергии, наиболее развитые в следующих отраслях:

• космос и авиация;
• сельское хозяйство;
• обеспечение энергией спортивных и медицинских объектов;
• освещение участков частных домов или городских улиц;
• использование в быту;
• электрификация экспедиций, передвижных исследовательских или военных пунктов и т.д.

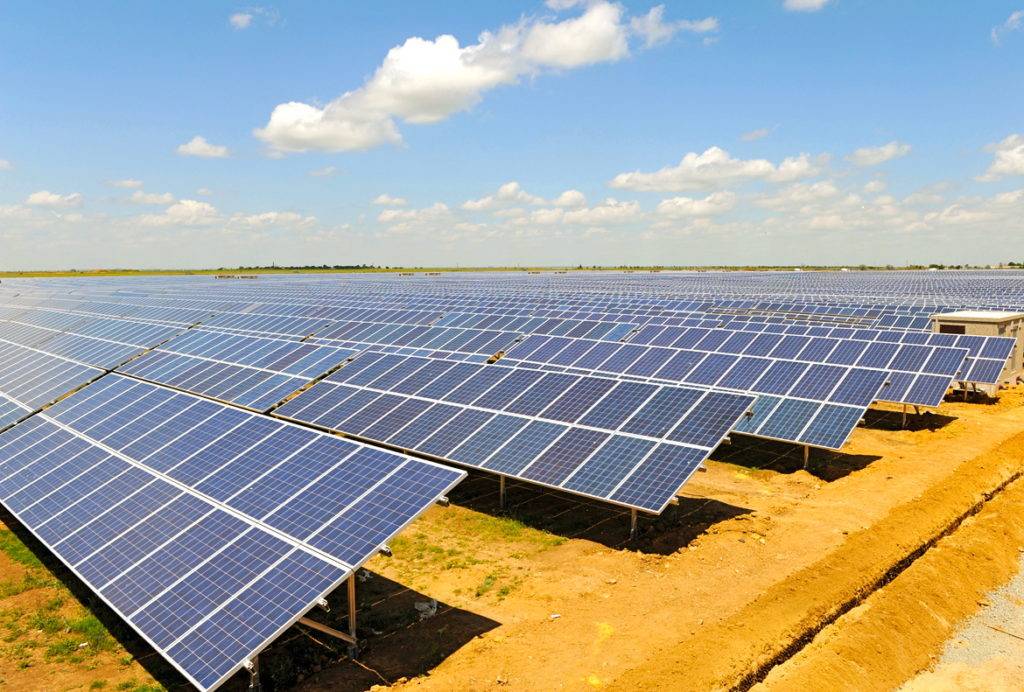

Этот список не будет полным, если не назвать СЭС, электростанции, где используется солнечная энергия. В последние годы их немало построено в США, Испании, ЮАР и других странах. Их мощность пока еще не способна превзойти уровень ГЭС, но технологии не стоят на месте и перспективы развития весьма многообещающие. Можно с уверенностью сказать, что через пару десятков лет на вопрос: «Где используется энергия Солнца на Земле?» можно будет услышать ответ: «Везде».

Солнечные батареи с высоким КПД: виды преобразователей

КПД солнечный батарей – это величина, которая равняется отношению мощности электроэнергии к мощности падающих на панель устройства солнечных лучей. Современные солнечные батареи обладают КПД в диапазоне от 10 до 45%. Такая большая разница обуславливается различиями между материалами изготовления и конструкцией пластин батарей.

Так, пластины солнечных батарей могут быть:

• Тонкопленочными;
• Многопереходными.

Солнечные батареи последнего типа, на сегодня, являются наиболее дорогими, но и наиболее продуктивными. Это связано с тем, что каждый переход в пластине поглощает волны с определенной длиной. Таким образом, устройство охватывает весь спектр солнечных лучей. Максимальный КПД батарей с многопереходными панелями, полученный в лабораторных условиях, составляет 43,5%.

Энергетики с уверенностью заявляют, что через несколько лет этот показатель возрастет до 50%. КПД тонкопленочных пластин зависит, в большей степени, от материала их изготовления.

Так, тонкопленочные солнечные батареи делятся на такие виды:

• Кремниевые;
• Кадмиевые.

Наиболее популярными солнечными батареями, которые можно использовать в бытовых целях, считаются установки с кремниевыми пленочными пластинами. Объем таких устройств на рынке составляет 80%. Их КПД достаточно низкий – всего 10%, но они отличаются доступностью и надежностью. На несколько процентов показатель полезного действия выше у кадмиевых пластин. Пленки с частицами селенида, меди, индия и галлия имеют более высокий КПД, который равняется 15%.

Немного из использование систем на практике

Решил добавить этот раздел так как появились данные реального использования. Мой хороший знакомый установил ее 3 года назад (Украина, Киевская область).

Используется гелиосистема для отопления дома 100 кв м и горячей воды на 6 человек. Расходы на газ составляли для отопления и горячей воды 33 400 грн в год. Было принято решение приобрести солнечный коллектор.

В комплекте собраны 6 плоских коллекторов и накопительный бак на 1000 литров. Результат:

• — 100% в течение 6 «теплых» месяцев по нагрузке на ГВС (температура 55 градусов),
• — 50% в течение 6 «холодных» месяцев по нагрузке на ГВС,
• — 25% в течение 6 «холодных» месяцев по нагрузке на отопление в поддерживающем режиме.

Итоговая сумма экономии за год составила 11 300 грн (в пересчете на рубли сумму нужно умножить на 2.2).

Вся система стояла 94000 грн. При такой стоимости газа она окупится за 8.4 года. Производители дают гарантию 15 лет, так что 7 лет минимум будет идти чистая прибыль.

Условия для работы и повышения эффективности

Расчет и монтаж гелиосистемы лучше доверить профессионалам. Соблюдение техники установки обеспечит работоспособность и получение заявленной производительности. Для улучшения эффективности и периода службы надо учесть некоторые нюансы.

Термостатический клапан. В традиционных системах теплоснабжения термостатический элемент редко устанавливается, так как за регулировку температуры отвечает теплогенератор. Однако при обустройстве гелиосистемы о защитном клапане забывать нельзя.

Нагрев бака до максимальной допустимой температуры повышает производительность коллектора и позволяет задействовать солнечное тепло даже при пасмурной погоде

Оптимальное размещение клапана – 60 см от нагревателя. При близком расположении «термостат» нагревается и блокирует подачу горячей воды.

Размещение бака-аккумулятора. Буферная емкость ГВС должна устанавливаться в доступном месте

При размещении в компактном помещении особое внимание уделяется высоте потолков

Минимальное свободное пространство над баком – 60 см. Этот зазор необходим для обслуживания аккумулятора и замены магниевого анода

Установка расширительного бака. Элемент компенсирует температурное расширение в период стагнации. Установка бака выше насосного оборудования спровоцирует перегрев мембраны и ее преждевременный износ.

Оптимальное место для расширительного бачка – под насосной группой. Температурное воздействие при таком монтаже значительно сокращается, и мембрана дольше сохраняет эластичность

Подсоединение гелиоконтура. При подключении труб рекомендуется организовать петлю. «Термопетля» сокращает теплопотери, препятствуя выходу разогретой жидкости.

Технически правильный вариант реализации «петли» гелиоконтура. Пренебрежение требованием становится причиной понижения температуры в баке-аккумуляторе на 1-2°С за ночь

Обратный клапан. Предупреждает «опрокидывание» циркуляции теплоносителя. Обратный клапан при недостатке солнечной активности не дает рассеиваться теплу, накопленному днем.

Мини гидроэлектростанции

Самодельные гидроэлектростанции – это дополнительные альтернативные источники энергии своими руками, их можно построить у ручья или водоема с плотиной. Основа этой конструкции – колесо, которое вращается потоками воды, а от скорости течения зависит мощность установки.

Как самостоятельно изготовить конструкцию?

Для осуществления задуманного понадобятся следующие материалы:

• автомобильные колеса;
• генератор;
• обрезки уголка и металла;
• фанера;
• медный провод;
• магниты неодимовые;
• полистироловая смола.

Колесо изготавливается из дисков размером 11 дюймов. Стальная труба разрезается на четыре части по вертикали, из получившихся сегментов получаются лопасти, их потребуется 16 штук. Лопасти крепятся сваркой, а диски – болтами.

Размеры сопла соответствуют ширине колеса, его изготавливают из обрезка металла. Придав соответствующую форму, края соединяют сваркой. Сопло должно быть настроено по высоте для регулирования водяного потока.

Далее, ось сваривается и на нее устанавливается колесо. Изготавливается генератор, который защищается металлическим крылом от брызг. Все элементы покрываются краской для защиты от влаги и коррозии.

Такое устройство не требует огромных капиталовложений, но оно способно значительно снизить расходы на электроэнергию.

Целесообразность использования гелиосистемы

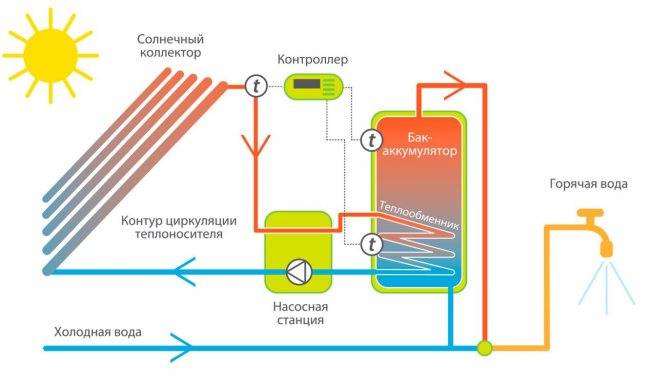

Гелиосистема – комплекс для преобразования солнечной лучевой энергии в тепловую, которая в последствии передается в теплообменник для нагрева теплоносителя системы отопления или водоснабжения.

Эффективность гелиотермической установки зависит от солнечной инсоляции – количество энергии, поступающей в течение одного светового дня на 1 кв.м поверхности, расположенной под углом 90° относительно направленности солнечных лучей. Измерительная величина показателя – кВт*ч/кв.м, значение параметра меняется в зависимости от сезона.

Средний уровень солнечной инсоляции для региона умеренно-континентального климата – 1000-1200 кВт*ч/кв.м (в год). Количество солнца – определяющий параметр для расчета производительности гелиосистемы.

Монтаж системы гелиотеплоснабжения – дорогое мероприятие. Чтобы капитальные расходы оправдали себя, необходим точный расчет системы и соблюдение технологии установки.

Пример. Усредненная величина солнечной инсоляции для Тулы в середине лета – 4,67 кВ/кв.м*день при условии установки панели системы под углом 50°. Производительность гелиоколлектора площадью 5 кв.м рассчитывается следующим образом: 4,67*4=18,68 кВт теплоэнергии за день. Этого объема хватит для подогрева 500 л воды с температуры от 17°С до 45°С.

Говоря о целесообразности внедрения новых технологий, важно учесть технические особенности конкретного гелиоколлектора. Одни начинают работать при 80 Вт/кв.м солнечной энергии, а другим достаточно – 20 Вт/ кв.м. Даже в южном климате, применение коллекторной системы исключительно для отопления не окупится

Если установка будет задействована исключительно зимой при дефиците солнца, то стоимость оборудования не покроется и за 15-20 лет

Даже в южном климате, применение коллекторной системы исключительно для отопления не окупится. Если установка будет задействована исключительно зимой при дефиците солнца, то стоимость оборудования не покроется и за 15-20 лет.

Чтобы максимально эффективно использовать гелиокомплекс, его необходимо включить в систему горячего водоснабжения. Даже зимой гелиолектор позволит «урезать» счета за энергоносители на подогрев воды до 40-50%.

Кроме экономической выгоды «солнечный обогрев» имеет дополнительные плюсы:

1. Экологичность. Сокращается выброс углекислого газа. За год 1 кв.м гелиоколлектора предотвращает поступление в атмосферу 350-730 кг отработки.
2. Эстетичность. Пространство компактной ванны или кухни удается избавить от громоздких бойлеров или газовых колонок.
3. Долговечность. Производители уверяют, что при соблюдении технологии монтажа, комплекс прослужит порядка 25-30 лет. Многие компании предоставляют гарантию до 3-х лет.

Аргументы против использования энергии солнца: ярко выраженная сезонность, зависимость от погоды и высокие первоначальные инвестиции.

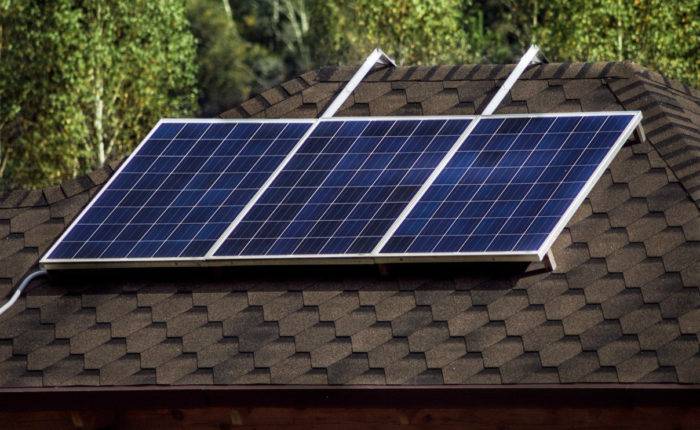

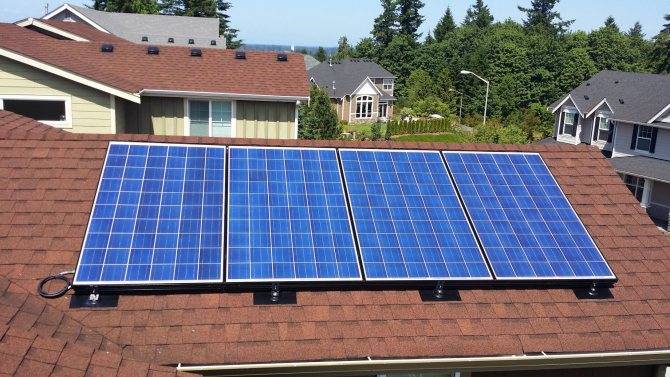

Солнечные батареи

Солнечная панель состоит из комплекса соединенных элементов, которые преобразуют солнечный свет в поток электронов. Характерной особенностью является тот факт, что они не в состоянии генерировать ток высокого напряжения. Отдельный элемент вырабатывает ток напряжением до 0,55 В, а одна батарея вырабатывает ток напряжением до 21 В, который позволяет питать 12-вольтовую аккумуляторную батарею.

Естественно, для обеспечения дома электроэнергией потребуется система, насчитывающая десятки таких устройств. Также в ее состав входят следующие компоненты:

• контроллер для управления зарядкой аккумуляторной батареи, предотвращает повторный заряд;
• инвертор, преобразующий ток из низкого в высокое напряжение;
• аккумулятор.

Все три элемента лучше приобрести в готовом виде, ну, а солнечную батарею можно изготовить самостоятельно.

Процесс изготовления батареи

Этапы работ:

1. Из фанеры вырезается дно корпуса и вставляется в рамку, по периметру которой высверливаются отверстия. Они необходимы для обеспечения вентиляции и предотвращения перегрева во время работы.
2. Подложка для солнечных элементов вырезается по размеру корпуса, здесь также необходимо предусмотреть наличие отверстий.
3. Корпус окрашивается и высушивается, после этого на него выкладываются вверх ногами солнечные элементы и запаиваются.
4. Элементы соединяются для начала рядами, затем они подключаются к токоведущим шинам.
5. Перевернутые элементы фиксируются при помощи силикона.

Величина выходного напряжения должна составлять около 18-20 В, в этом нужно предварительно убедиться. Также в течение нескольких дней проверяется работоспособность батареи, только после этого выполняется герметизация стыков и собирается система электроснабжения.

При установке панели следует обратить внимание на следующее:

1. Не располагать батарею в тени деревьев или высоких сооружений.
2. Произвести ориентацию батареи в сторону солнца.
3. Правильно определить наклон.
4. Обеспечить доступность для своевременного удаления пыли, грязи и слоя снега.

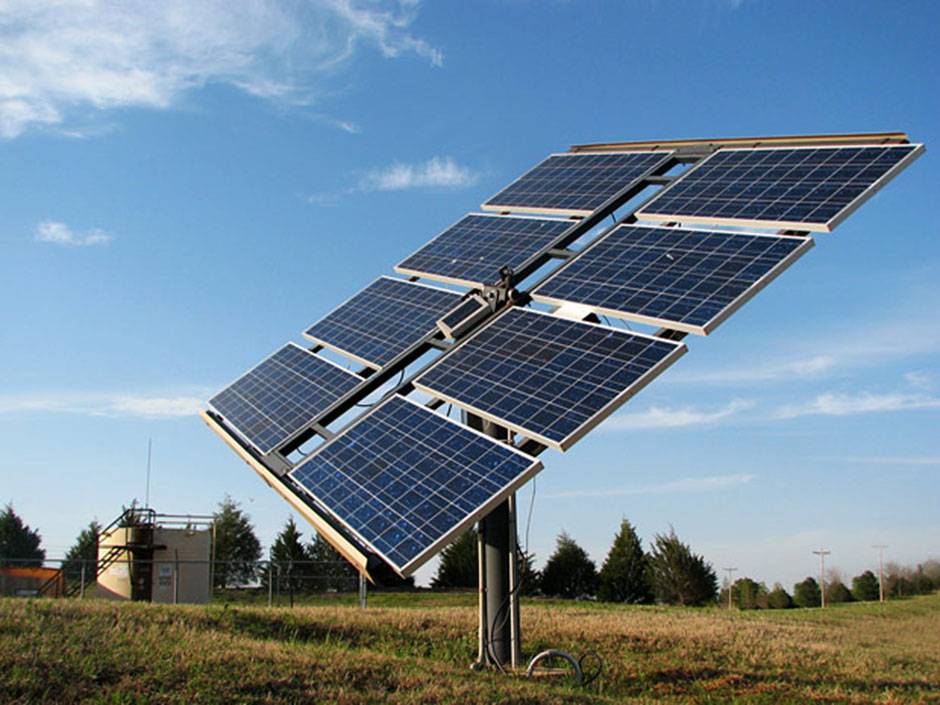

5. Предусмотреть подставку, регулирующую угол наклона для зимнего и летнего сезона.

Космические солнечные электростанции

На сегодняшний день солнечные батареи считаются одним из самых надежных и достаточно хорошо отработанных вариантов обеспечения космического аппарата энергией (рис. 34). Для обеспечения максимума отдаваемой батареями энергии перпендикуляр к их поверхности должен быть направлен на Солнце с точностью 10–15 °С. В случае жестких панелей это достигается или ориентацией самого космического аппарата или специализированной автономной электромеханической системой ориентации солнечных батарей, при этом панели подвижны относительно корпуса аппарата.

При затенении батарей в результате маневров или входа в тень планеты выработка энергии фотоэлектрическими преобразователям прекращается, поэтому систему энергопитания дополняют химическими аккумуляторами или топливными ячейками.

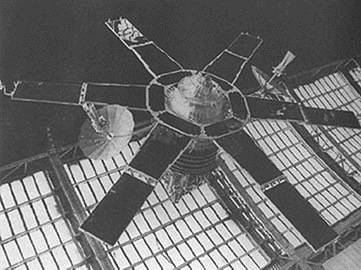

Рис. 34. Использования солнечных батарей для энергообеспечения солнечных аппаратов

Основной принцип идеи солнечных космических электростанций заключается в том, что установки, расположенные на поверхности Луны, или в космосе концентрируют солнечное излучение (зеркала-концентраторы) и передают его в виде микроволнового пучка частотой 2,5–6 ГГц на приемник, расположенный на поверхности Земли.

Такая система позволяет концентрировать зеркалами на 35 % больше излучения, которое рассеивается при попадании в атмосферу Земли

Кроме того, геостационарные спутники позволяют поставлять энергию стабильно и непрерывно, что тоже немаловажно, ввиду отсутствия на сегодняшний день выгодных устройств для аккумулирования больших объемов энергии (рис. 35)

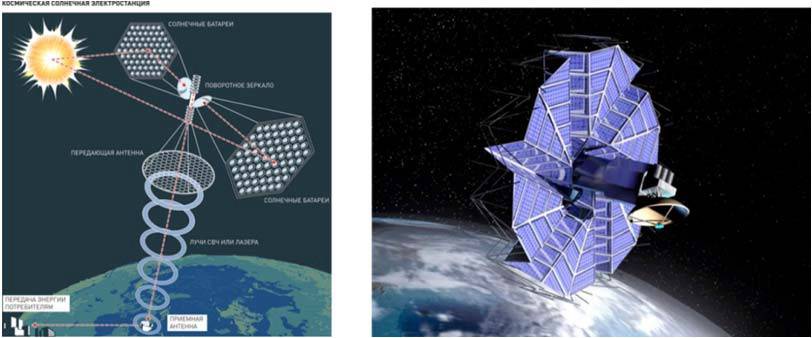

Рис. 35. Проекты солнечных электростанций

Использование микроволнового излучения накладывает ряд ограничений. Во-первых, размер передатчика даже при низшей границе частоты передачи в 2,5 ГГц составит около километра. Приемник же придется делать и того больше – около 10 километров. Во-вторых, электронные компоненты, позволяющие преобразовывать свет в микроволновое излучение и работать при огромных температурах, пока существуют лишь в виде малопригодных к промышленному использованию лабораторных прототипов. И, наконец, размеры зеркал и солнечных батарей оказываются в разы больше передатчика, а это километры материалов, которые нужно не только поднять на орбиту, но и собрать и настроить.

Однако эта область вызывает живой интерес в научном и техническом сообществе. Среди самых амбициозных проектов – запуск космической солнечной электростанции, представленный американской компанией Solaren.

Планируется вывести на геостационарную орбиту 5 спутников, со специальными зеркалами, фокусирующими солнечное излучение на солнечных модулях. Все 5 спутников будут собой представлять одну космическую солнечную электростанцию. Энергия будет передаваться на Землю с помощью микроволн и преобразовываться на приемной станции в электроэнергию. К реализации проекта планируется подключить такие промышленные гиганты как Boeing, Lockheed Martin, Pacific Gas & Electric. Планируемая мощность этой космической солнечной электростанции 200 МВт.

Просмотров:
108

Энергия из ветра

Наши предки давно научились применять энергию ветра для своих нужд. В принципе, с тех пор конструкция почти не изменилась. Только жернова сменил привод генератора, преобразующий энергию вращающихся лопастей в электричество.

Для изготовления генератора понадобятся следующие детали:

• генератор. Некоторые используют мотор от стиральной машинки, слегка преобразовав ротор;
• мультипликатор;
• аккумулятор и контроллер его заряда;
• преобразователь напряжения.

Ветрогенератор

Существует множество схем самодельных ветрогенераторов. Все они комплектуются по одному принципу.

1. Собирается рама.
2. Устанавливается поворотный узел. За ним монтируются лопасти и генератор.
3. Монтируют боковую лопату с пружинной стяжкой.
4. Генератор с пропеллером крепится на станину, затем её устанавливают на раму.
5. Подсоединяют и соединяют с поворотным узлом.
6. Устанавливают токосъёмник. Соединяют его с генератором. Провода подводят к батарее.

Совет. От диаметра пропеллера будет зависеть число лопастей, а также количество генерируемого электричества.

Список литературы

1. Боровский, Ю.В. Современные проблемы мировой энергетики / Ю.В. Боровский, М.: Навона, 2011 г. – 232 с.
2. Дегтярев, К.С. К вопросу об экономике возобновляющихся источников энергии / К.С. Дегтярев, А.М. Залиханов, А.А. Соловьев, Д.А. Соловьев // Энергия. Экономика. Техника. Экология. – 2016. – № 10. – С. 10–21.
3. Довгалюк, Ю.А. О прогнозе развития конвективных облаков и связанных с ними опасных явлений с помощью модели малой размерности / Ю.А. Довгалюк, Н.Е. Веремей, А.А. Синькевич., А.К. Слепухина // Вопросы физики облаков. Сборник статей памяти С.М. Шметера. М: ГУ «НИЦ» Планета, 2008. – 167 с.
4. Кузнецов, Д.А. Возможности развития современной грозовой энергетики / Д.А. Кузнецов // Международный студенческий научный вестник. – 2017. – № 4-6.
5. Огарков, А.И. Большая эффективность малой энергетики / А.И. Огарков // АПК: экономика, управление. – 2007. – № 6. – С. 2–6.
6. Суслов, Н.И. Возобновляемые источники энергии в стране, где много традиционных ресурсов: еще о России / Н. И. Суслов // ЭКО. – 2014. – № 3. – С. 69–87.

Картинки взяты с сайта по ссылке.

Король Раиса Александровна

Раиса Король, научный сотрудник лаборатории моделирования и минимизации антропогенных рисков

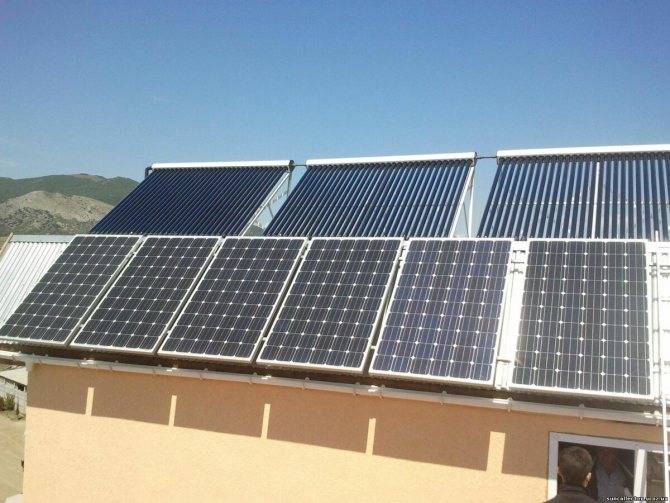

Требуемые условия для нормальной работы и увеличения эффективности

Рассчитывать и монтировать гелиосистемы должны профессионалы, так как полное соблюдение технологии монтажа позволит добиться заявленной производителями мощности. Для увеличения эффективности и срока эксплуатации нужно учитывать все нюансы работы данного оборудования.

Термостатический клапан. В классических системах отопления его используют редко, потому что регулирует температуру теплогенератор. Но все же во время монтажа гелиосистемы данный клапан лучше поставить.

Оптимально его поставить в 60 см от нагревателя, потому что при меньшем расстоянии он нагреется и заблокирует подачу горячей воды.

Установка бака-аккумулятора. Данный бачок должен размещаться в легкодоступном для людей месте

При монтаже в небольшой комнате нужно уделять внимание высоте потолков

Монтаж расширительного бачка. Этот бачок позволяет компенсировать расширение теплоносителя в трубопроводе. Монтаж бачка выше насоса приведет к перегреву мембраны, поэтому она преждевременно выйдет из строя.

Подключение гелиоконтура. В процессе подсоединения труб желательно сделать «Термопетлю», что позволит уменьшить протри тепла и воспрепятствует выходу нагретой жидкости.

Обратный клапан. Защитит систему от обратного тока теплоносителя. При нехватке солнца этот клапан не позволит рассеиваться теплу, которое система накопила за день.

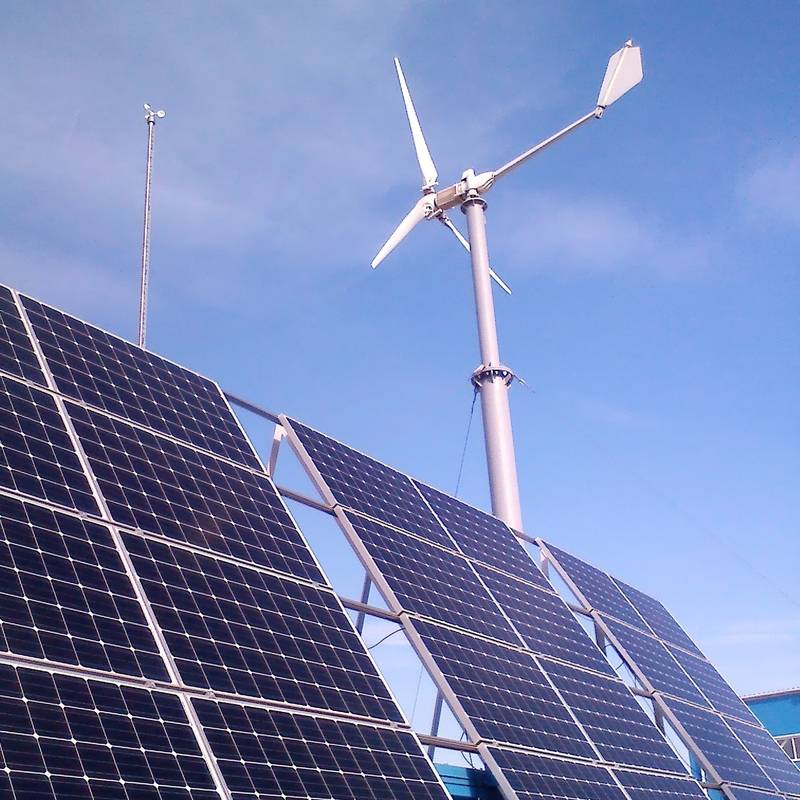

Энергия ветра

Одним из перспективнейших источников энергии является ветер. Принцип работы ветрогенератора элементарен. Сила ветра, используется для того, чтобы привести в движение ветряное колесо. Это вращение в свою очередь передаётся ротору электрического генератора.

Ветроэнергетические установки (ветряные электростанции) широко используются в США, Китае, Индии, а также в некоторых западноевропейских странах (например в Дании, где 25% всей электроэнергии добывают именно таким способом). Ветроэнергетика является весьма перспективным источником альтернативной энергии, в настоящее время многие страны значительно расширяют использование электростанций данного типа.

Преимуществом ветряного генератора является, прежде всего, то, что в ветряных местах, ветер можно считать неисчерпаемым источником энергии. Кроме того, ветрогенераторы, производя энергию, не загрязняют атмосферу вредными выбросами.

К недостаткам устройств по производству ветряной энергии можно отнести непостоянство силы ветра и малую мощность единичного ветрогенератора. Также ветрогенераторы известны тем, что производят много шума (вследствие чего их стараются строить вдали от мест проживания людей), мешают перелетам птиц  и насекомых, а также создают помехи в прохождении радиоволн  и работе военных.
