Как устроены выдвижные розетки для столешницы и как установить их самостоятельно

Инструкция по монтажу

Современные мебельные производители предлагают уже укомплектованные электротехническими вставками меблировку, однако при желании монтаж встроенной розетки можно выполнить своими руками. Последний вариант даст возможность выбрать наиболее подходящую модель и вид, место размещения и сделать работу качественно.

Пошаговая инструкция по установке розетки будет выглядеть следующим образом:

  • Приобрести подходящий комплект встроенного типа в специализированном электротехническом магазине (в набор входят розеточный блок, защитная панель, шнур с вилкой определенной длины, необходимые крепежи и инструкция);
  • Изучить предлагающуюся инструкцию;
  • Приготовить требуемые инструменты и материалы (фреза с подходящей насадкой, метр или линейка, строительный клей, карандаш, напильник, кисточка);
  • Определить место для встраиваемого блока, освободить достаточное место внутри ящика или шкафчика;
  • Сделать необходимые расчеты согласно габаритам из инструкции, наметить карандашом контур отверстия;
  • Аккуратно прорезать отверстие, отшлифовать неровности, очистить место от пыли и опилок;
  • Вставить розеточный блок;
  • Зафиксировать блок и все комплектующие части специальными крепежами, при необходимости дополнительно скрепить клеем или строительными зажимами;
  • Вытянуть шнур до ближайшей розетки, сделав круглое отверстие на боковой или задней стенке мебели;
  • Включить вилку удлинителя в источник питания;
  • Проверить работоспособность устройства.

Выдвижная розетка своими руками: принцип и нюансы установки

Как вы уже догадались, каждый из вышеописанных типов встраиваемых розеток монтируется по-разному – вернее будет сказать, не по-разному (принцип их установки один и тот же), а с некоторыми различиями, которые мы рассмотрим подробнее.

  1. Вертикальная выдвижная розетка – ее монтаж выполняется очень просто. Все, что нужно для ее установки, это просверлить в столешнице отверстие диаметром 65мм, вставить в это отверстие блок и закрепить его гайкой. После чего подсоединить розетку к квартирной электропроводке – сделать это можно как стационарно, так и с помощью вилки. Недаром ведь подобные устройства называют удлинителем.

Выдвижные встраиваемые розетки фото

Если вы имеете хоть малейшие понятия в электричестве, то с этой работой справитесь в два счета.

Вот так и обстоят дела со встраиваемыми в стол розетками. Штука эта удобная (в плане дизайна), но, как говорится, не без недостатков. В принципе, если учесть не такое уж частое их использование, то работать они будут сравнительно долго – на пару лет возможно и хватит. В общем, выдвижные розетки являются полезным дополнением к столешнице и они имеют полное право на существование.

Встраиваемые выдвижные розетки для кухни — это новое слово в сфере обустройства быта. Удобство пользования стандартной розеткой оставляет желать лучшего, поэтому все больше домовладельцев отдают предпочтение встроенным блокам с розетками. В наше время существует широчайшее разнообразие электрических кухонных приспособлений, намного шире и многочисленнее, чем когда-либо ранее, и ассортимент продолжает пополняться техническими новинками. Холодильники, микроволновки, комбайны, миксеры и многие другие устройства для своего нормального функционирования нуждаются в питании от сети.

Рисунок 1. Наглядная схема монтажа отдельной розетки.

К сожалению, довольно распространенной является ситуация, когда количество и расположение обычных розеток не является разумным и продуманным, рассчитанным на достаточную нагрузку. Эта типичная ошибка планировки кухонных помещений создает массу неудобств, вынуждает прибегать к использованию ненадежных и неудобных удлинителей, сетевых фильтров и т.д.

Для чего нужна выдвижная конструкция

Установка компактных и высокотехнологичных выдвижных розеток для кухни позволяет забыть навсегда о вечной нехватке места в розетке для очередного кухонного прибора, о громоздких неудобных удлинителях, о кучах спутавшихся проводов и многих других досадных неудобствах, с которыми хоть раз сталкивался буквально каждый.

Рисунок 2. В крышке находится выемка для проходящих вовне проводов, поэтому ее закрыванию никаких препятствий не должно возникнуть.

Выдвижной блок розеток можно вмонтировать в любое удобное место на кухне, благодаря чему они всегда будут доступны для использования в любой момент. Такая конструкция станет отличной дизайнерской и функциональной изюминкой любого дома. (РИС. 4)

Еще один тип устройств, также позволяющих сэкономить много места, это угловые розетки. Эти миниатюрные и компактные устройства, как правило, монтируются в углах столешницы. Угловая конструкция имеет превосходный дизайн, крепкий металлический корпус, легко устанавливается, надежно функционирует. (РИС. 5)

Однако угловые розетки в сравнении с аналогами имеют и существенный минус: недостаточное количество гнезд для вилок. Обычно слот всего один, реже два или даже три. В любом случае, этого зачастую не хватает для оптимальной работы на кухне. К тому же расположение розетки в углу столешницы не всегда является удобным. Выдвижные блоки розеток по всем этим параметрам выигрывают у розеток угловых.

Встраиваемые выдвигающиеся розетки станут настоящим спасением в самых различных ситуациях:

  1. Когда стандартные розетки расположены где угодно в помещении, но не там где нужно, и приходится тянуть провода, удлинители и прочие некомфортные приспособления.
  2. Когда приходится выбирать, какой прибор нужно отключить от розетки и какой подключить, ведь у вас всего пара розеток на всю кухню, а приборов намного больше.
  3. Когда обычные удлинители создают неудобства своей крайней неустойчивостью и неуклюжими габаритами, мешают проводами, цепляются за ноги и постоянно падают.
  4. Когда те же удлинители из-за своего низкого качества и плохого контакта в гнездах стандартных розеток перегружают сеть и приводят к коротким замыканиям, выходу техники из строя и т.д.

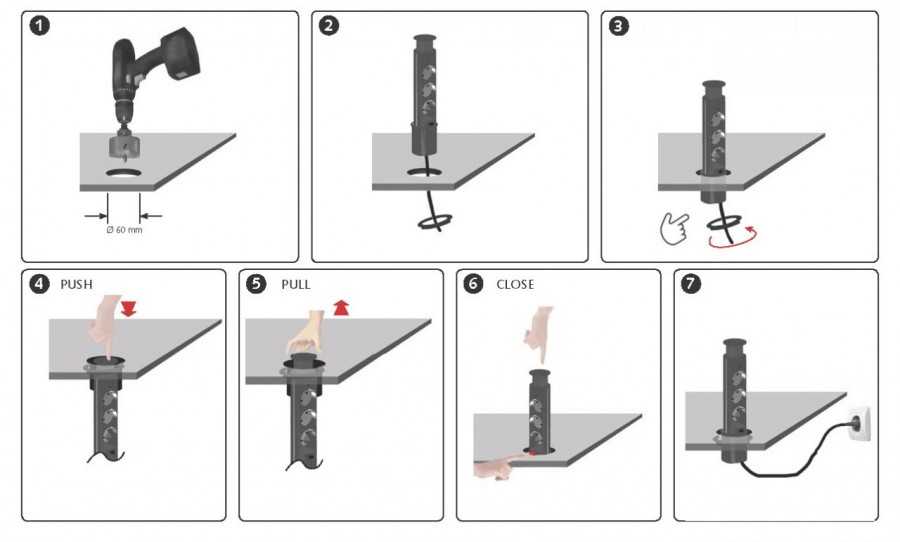

Рисунок 3. Монтаж выдвижной розетки.

Особенно актуальна данная проблема для небольших приборов периодического использования — миксеров, комбайнов, соковыжималок, кофемолок, электрочайников.

Поиск свободной розетки в пределах рабочей зоны порой превращается в настоящую логическую задачу.

А что если бы существовала такая розетка, которая всегда была бы рядом, под рукой, не занимала лишнее место, не мешалась проводами под ногами, способствовала порядку в рабочей зоне и имела ровно столько слотов для подключения вилок, сколько необходимо?

Именно таковой является выдвижная розетка, встраиваемая в кухонный гарнитур.

Основные ошибки и алгоритм монтажных работ

Вообще производить установку розеток, как и любого другого оборудования, связанного с электричеством, самостоятельно не рекомендуется – лучше доверить работу экспертам. Но если домашний мастер принимает решение встраивать устройства самостоятельно, следует рассказать о наиболее распространенных ошибках, чтобы предостеречь его.

Желательно подключать розетку к отдельно выделенным линиям электропитания, чтобы не допустить перегрузок.

В первую очередь, это неудачное расположение. Выше уже давались рекомендации, которые позволят избежать подобных ошибок. Кроме того, нельзя начинать работу по монтажу до того, как проект кухни окончательно не утвержден или заказывать гарнитур раньше, чем будет продуман общий дизайн, включая такие детали, как водопровод, канализация, проводка – о них очень часто забывают.

Просто и удобно

Сами по себе монтажные работы не слишком сложны. С ними сможет справится любой человек, даже не работавший с электропроводкой:

  1. Определить место, где будет установлен блок.
  2. Надеть изолирующие резиновые перчатки.
  3. Отключить подачу электричества.
  4. При помощи шаблона, идущего в комплекте, проделать отверстие в выбранном месте.
  5. Закрепить розеточный блок в проделанном отверстии при помощи крепежных элементов.
  6. Подключить встроенную розетку к сети.

Безусловно, скрытые розетки являются прекрасным дизайнерским решением – надежным, привлекательным и современным. Так что, пренебрегать ими при оформлении интерьера кухни точно не стоит.

Как спрятать розетки на кухне

В современной кухне кроме мебели устанавливается большое количество бытовой техники. Перечислим оборудование, за которым надо устанавливать розетки углубленные в стену, таким образом, их не будет видно:

  • Электроплита;
  • Холодильник;
  • Посудомоечная машина;
  • Микроволновая печь;
  • Мебельное освещение;
  • Электроподжиг для газовых печей;
  • Телевизор;
  • Стиральная машина;

Места подключения должны быть выбраны так чтобы при необходимости отключения можно было без проблем достать рукой вилку из розетки. В крайнем случае, чтобы предмет можно было не сложно подвинуть для доступа к розетке.


Один из примеров размещения мебели и розеток на кухне

При этом надо учитывать количество бытовых приборов большое, но это не значит, что под каждый надо делать отдельную розетку. Только под оборудование большой мощности делаются индивидуальные розетки с отдельной проводкой от распределительного щита с автоматом защиты. Это могут быть:

  • электропечи с трехфазной проводкой,
  • стиральная и посудомоечная машина,
  • подогрев пола.

Распределение линий подключения к мощным бытовым приборам Остальные приборы рекомендуется по возможности подключать в установленные блоки с двумя или тремя розетками подключенные к одной линии. Рассчитав необходимое количество розеток желательно установить на 2-3 больше с учетом на перспективу использования дополнительных приборов. Кроме врезанных и накладных розеток на стене, скрытые розетки можно устанавливать внутри мебели, под шкафами над столешницей. Не обязательно розетки закрывать корпусами мебели и бытовых приборов, успешно используется метод маскировки под цвет интерьера или такой цвет, который удачно вписывается и дополняет детали на общем фоне. Не всегда можно в торговых сетях подобрать подходящий вариант, тогда можно покрасить корпус розетки самостоятельно в нужные тона.

Есть много способов, как спрятать розетки, как минимум 10:

  1. На стене за корпусами мебели ;
  2. За корпусами бытовых приборов;
  3. Для вытяжки и кондиционеров розетки могут устанавливаться над шкафами, в этом случае их не будет видно снизу;
  4. Встраиваемые и накладные розетки под подоконниками;
  5. Врезные и накладные розетки внутри навесных шкафов над столешницей;
  6. Врезные и накладные розетки в шкафах столешницы;
  7. Выдвижные розетки, встраиваемые в элементы мебели;
  8. Маскировка розеток под интерьер по цвету, узору картинок и форме;
  9. Установка розеток в настенных нишах потайные дверцы, которых имеют одинаковое покрытие со стенами;
  10. Установка розеток в конструкции плинтуса и в пол и многие другие методы маскировки,

Все перечисленные способы используются в зависимости от условий на конкретном объекте. Маскируют розетки такими способами не только на кухне, рассмотрим несколько примеров более подробно.

Выдвижной блок розеток: выбор, плюсы и минусы, установка и эксплуатация

В нынешнее время в квартирах и домах присутствует огромное количество электроприборов. Чтобы их эксплуатация была удобной и быстрой, нужно предусмотреть установку нужного количества розеток еще на этапе проектирования. Как правило, число розеток должно превосходить количество электроприборов на двадцать процентов. Такое соотношение позволит одновременно работать всем необходимым устройствам, оставляя при этом запас для относительно редко используемых (таких как пылесос, фен и другие). Сменить тривиальные варианты для подключения таких приборов поможет выдвижная розетка.

Виды, устройство, плюсы и минусы

Скрытые розетки на кухне могут быть самыми разными. Они различаются по количеству гнезд, способу извлечения, расположению. Конечно, об основных следует знать, чтобы иметь возможность выбрать именно такие розетки на столешницу на кухне, которые станут удачным выбором и точно не разочаруют в процессе эксплуатации.

В первую очередь их разделяют по способу встраивания. Например, есть выдвижные модели – они очень изящны и привлекательны, внешне похожи на небольшой квадрат пластика в углу столешницы. При легком нажимании розетка выдвигается и к ней можно подключить технику. Когда работа завершена, достаточно лишь слегка надавить на розетку, чтобы спрятать ее, утопив вровень со столешницей.

Выдвижные розетки почти всегда располагаются вертикально.

Более простой и надежный вариант – горизонтальный, врезанный. Розетки находятся прямо на столешнице, практически не возвышаясь над нею. Чаще всего их закрывает декоративная панель – для подключения техники панель отодвигается или поворачивается. Когда работа завершена, панель возвращается на место и розетку больше не видно.


Удобная горизонтальная розетка

Количество гнезд может быть любым, но в большинстве случаев варьируется от 1 до 3. Действительно, такое количество считается оптимальным – редко приходится подключать к такой розетке больше трех приборов одновременно. А даже три гнезда можно замаскировать и они не будут выбиваться из общего стиля. Если гнезд больше, то тут уже могут возникнуть проблемы.

Конечно, рассказывая про розетки в столешнице на кухне, не лишним будет перечислить основные преимущества и недостатки такого решения. К достоинствам обычно относят:

  • скрытность:
  • высокий уровень защиты от попадания влаги;
  • удобство использования;
  • недоступность для маленьких детей.

Увы, решение имеет и недостатки. Главным из них является сложность монтажа. Да, встроить розетку сможет далеко не каждый домашний мастер, а значит, придется заплатить специалисту. К тому же, если она выйдет из строя, придется производить частичную разборку гарнитура – операция может занять не один час. Наконец, устанавливать её можно не везде. Например, если под столешницей планируется разместить выдвижные ящики, то монтаж розетки на ней уже невозможен. Или же придется задействовать под ящики не весь полезный объем, оставляя часть для проведения кабеля.

Встраиваемые выдвижные розетки в столешницу

В последнее время, встраиваемые выдвижные розетки в столешницу начали пользоваться особой популярностью. Как не сложно догадаться, связанно это с их особой практичностью, отличным внешним видом и удобством монтажа. Поражает также и сфера их возможного применения. Такие розетки можно устанавливать практически повсеместно: в столешнице на кухне, офисном столе, рабочем столе, в кабинете или конференц-зале, рабочей станции, номере отеля и т.д. и т.п. Неудивительно, что такое замечательное изобретение не прошло мимо нашего магазина.

Наш ассортимент встраиваемых в столешницу розеток

Перед тем как вы ознакомитесь с нашим ассортиментом выдвижных розеток, мы бы хотели отметить, что у нас в магазине представлено большое разнообразие моделей на любой вкус и кошелек. Полный каталог товаров представлен ниже. Кроме этого, мы специально подготовили для вас ряд идей относительно возможной установки таких выдвижных розеток..

Бюджетные и качественные встраиваемые выдвижные розетки

Представляем вашему вниманию серию недорогих, но в то же время очень качественных встраиваемых выдвижных розеток от известного производителя GLS

Хотим обратить особое внимание на слово “качественных”! Мы не просто так его употребляем, мы говорим, опираясь на собственный опыт их многолетнего использования. Именно эти выдвижные розетки установлены в нашем офисе, а также в квартирах некоторых сотрудников, поэтому нам как никому другому известны все нюансы их использования

По этой причине мы с уверенностью можем рекомендовать данный товар. Ознакомиться с розетками представленными в нашем магазине можно ниже:

Фотогалерея недорогих выдвижных розеток GLS

Выдвижные розетки среднего ценового сегмента

В данном разделе речь пойдет о так называемом среднем сегменте – выдвижных встраиваемых розетках, которые уже не относятся к бюджетным, но еще и не являются премиум сегментом.

Розетки без сетевого провода

Выдвижные встраиваемые розетки – премиум сегмент

В этом разделе нашего каталога речь идет о достаточно дорогих изделиях, чья цена оправдана безупречным качеством отделочных материалов и комплектующих. Это товары знаменитых европейских производителей, практикующих особый подход к качеству выпускаемой ими продукции.

Выбор места для установки встраиваемых розеточных модулей

На этапе, когда будет производиться подсчет количества необходимых точек подключения, стоит определиться и с местом расположения розеточных блоков

В первую очередь необходимо уделить внимание удобству и хорошей доступности розеток

В случае если встраиваемые блоки будут устанавливаться на кухне, следует учитывать, что бытовая техника может быть расположена на трех уровнях.

Нижний уровень — это область напольных шкафов, в ряд с которыми устанавливается стиральная и посудомоечная машина и духовой шкаф. Розетки для этих приборов обычно устанавливаются индивидуальные стационарные, и монтируются на 150÷200 мм от поверхности пола. Для мощной техники, как правило, предусматриваются отдельные линии с кабелем соответствующего сечения, оснащенные и контуром заземления, и УЗО. Подключать такую технику к встраиваемым в столешницы розеткам, конечно, не стоит.

Средний уровень размещения бытовой техники на кухни.

  • Средний уровень — это столешницы с размещенными на ней предметами мелкой бытовой техники, к которым относится кухонный комбайн, электрочайник, кофеварка, блендер и т.п. То есть как раз наш случай – для этих приборов отлично подходят встраиваемые блоки. Тем более, что обычные розетки, установленные на кухонном «фартуке» только будут портить его дизайнерское оформление. Поэтому многие хозяева и стремятся спрятать точки подключения, встраивая их в столешницу.
  • Третий уровень проходит примерно на 800÷1000 мм выше столешницы. Здесь расположено не так много техники — это вытяжка и микроволновая печь. Если они находятся в одном ряду с навесными шкафами, то выдвижные или поворотные блоки могут быть вмонтированы в стенки или дно последних. Можно установить розетки для подключения названных приборов над навесными шкафами, отступив от их поверхности 100÷120 мм. Эти разъемы также подойдут для подключения вентилятора или кондиционера. То есть обычно опять обходятся стационарными розетками.

На рабочем (компьютерном) столе — несколько проще. Там учитывается количество возможных периферийных приборов, требующий подключения к сети питания или иной коммутации (IP, HDMI, USB и т.п.) место выбирается из соображений максимального удобства для пользователя. Так как контакта с водой здесь быть не должно, других ограничений нет.

Меры безопасной эксплуатации

Следует правильно понимать, что сама суть встраиваемых выдвижных и поворотных розеточных блоков заключается в том, что они используются для подключения приборов с небольшой мощностью, и по мере возникновения необходимости в этом. В остальное время модуль находится в скрытом состоянии. То есть, как уже говорилось, такие постоянно включенные приборы, как холодильник, микроволновка, стиральная или посудомоечная машина, плита или духовка, стационарный компьютер или телевизор должны подключаться к обычным розеткам, специально размещенным для них в удобном месте.

Нельзя монтировать встраиваемые блоки так, чтобы в открытом или закрытом состоянии они оказались над или под варочной плитой, мойкой, или же на столешнице, но слишком близко к этим кухонным зонам.

Данные требования определены правилами безопасности, так как попадание воды или пара в модуль способно привести к короткому замыканию, а перегрев блока — к его плавлению и деформации. Расстояние, которое должно быть соблюдено между названными устройствами и блоком с розетками, составляет не менее 600 мм.

  • Кроме того, следует знать, что обильно пролитая на крышку блока вода все же может проникнуть внутрь механизма. Поэтому прежде чем задвигать устройство под столешницу, не стоит забывать нажимать кнопку выключения его от сети — это предохранит от замыкания в случае аварийной ситуации.
  • Если вода попала внутрь блока, когда он находился в выключенном состоянии (клавишей), его следует полностью отключить от сети. Затем необходимо пригласить электрика, который определить исправность прибора и возможность его дальнейшей эксплуатации.
  • Не стоит задавать розеточному максимальную нагрузку, особенно, если производитель изделия неизвестен, а значит, нет гарантии его качества.
  • При включении и выключении вилки в выдвижной вертикальный блок, его следует придерживать рукой. Иначе можно быстро вывести из строя «механику» модуля.

В паспортах изделий производители всегда дают и собственные рекомендации по безопасной эксплуатации таких приборов. Никогда не манкируйте этими советами!

Часто допускаемые ошибки при установлении скрытых розеток

  1. Не устанавливайте розетки в мебель для бытовой техники большой мощности, электроплит, холодильников, теплых полов, кондиционеров. Все эти приборы подключаются в настенные розетки, с отдельной линией от РЩ, имеют отдельные защитные автоматические выключатели. Это делается в целях пожарной безопасности.
  2. В розетках на выдвижных ящиках обязательно используйте гибкий многожильный провод с резиновой изоляцией. На стене и ящике закрепите его сверху внешней оболочки хомутами. Это исключает подвижность проводов на контактах, перетирание и замыкания концов.
  3. Не подключайте электроплиты, кондиционеры, и другие мощные приборы в дополнительные розетки. Их сечение не рассчитано на токи потребления этих агрегатов, провода могут расплавиться, далее короткое замыкание и пожар.

Выбор розеточного блока

Розеточный блок выбирают по нескольким критериям.

Число модулей и допустимая мощность

Число розеток и других разъёмов подбирают сообразно тому, сколько приборов планируется включать одновременно. Высокую оценку пользователей получили модульные блоки, позволяющие добавлять или демонтировать разъёмы на своё усмотрение. При подборе мощности суммируют мощности всех одновременно включаемых приборов и добавляют запас в 50–100%.

Производители

Из-за наличия подвижных элементов встраиваемый блок с розетками требователен к качеству изготовления, потому при покупке особенно важно сделать выбор в пользу одного из известных, хорошо зарекомендовавших себя брендов. Такие есть и среди поставщиков недорогой продукции, например, российская компания «Экопласт» и польская GTV

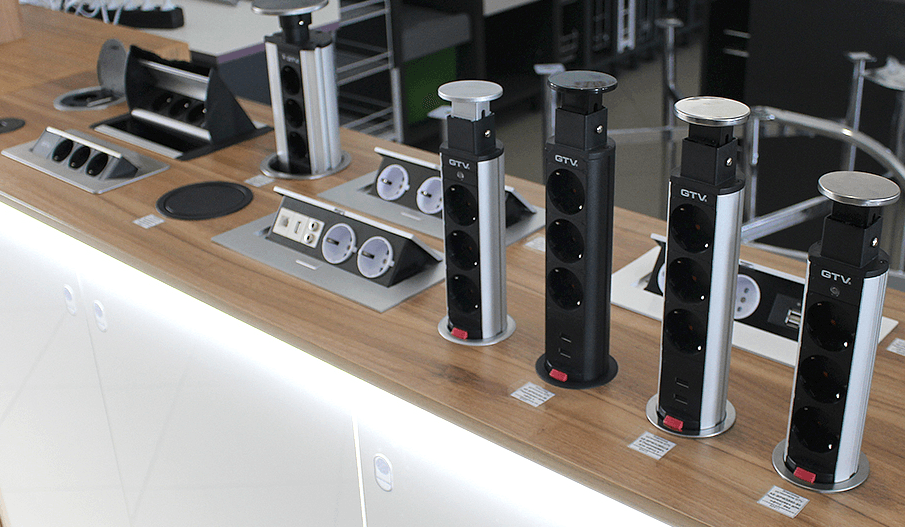

Фирма GTV выпускает встраиваемые розетки в различных конфигурациях

Флагманами же индустрии считаются компании:

  • Schulte Elektrotechnik (владелец бренда Evoline, Германия) — изделия этого производителя сконструированы по модульному принципу;

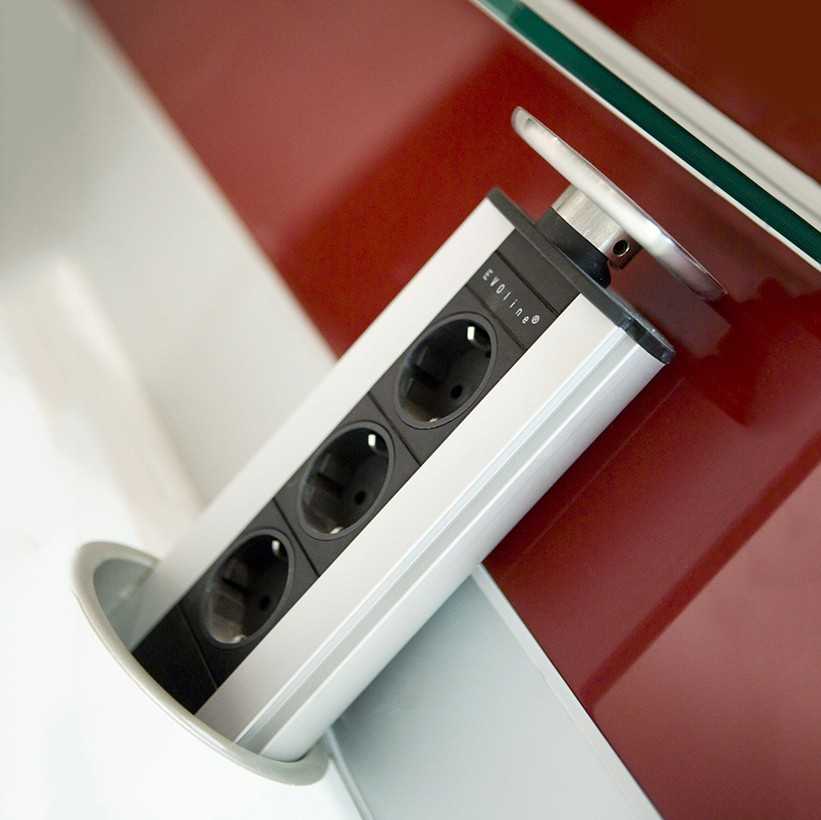

    Вертикальный выдвижной блок розеток от Schulte Elektrotechnik пригоден для подключения мультимедийных устройств

  • Legrand (Франция) — блоки этой серии примечательны модульной конструкцией. Пользователь сам собирает изделие, устанавливая необходимое для себя количество силовых розеток, USB-портов и HDMI-разъёмов. В Россию компания Legrand поставляет встраиваемые выдвижные розеточные блоки серии DLP. Самые большие имеют 8 розеток. К блоку прилагаются крышки различных цветов — от белого до золотого;

    Крышка выдвижного блока «Легранд» откидывается легким нажатием кнопки и автоматически фиксируется в открытом состоянии

  • Kondator (Швеция) — компания представила отечественным потребителям серию блоков Smartline PopUp, включающую 3 модели. Все блоки вертикального типа, материал корпуса — алюминий;

    Встраиваемые розеточные блоки «Кондатор» выпускаются в вертикальном исполнении

  • Simon Connect (Италия) и др.

Прочие критерии

Также принимаются во внимание:

  1. Класс пыле- и влагозащиты. Для помещений с нормальной относительной влажностью и без пыли подходят блоки с классом IP22 или 33. В пыльных или влажных помещениях (кухня, ванная) устанавливают более дорогие изделия с классом защиты IP44. Это максимально возможное для выдвижных розеточных блоков значение предусматривает защиту от брызг воды и пыли диаметром более 1 мм.
  2. Размеры. Подбираются из соображений удобства эксплуатации. Если, к примеру, блок предполагается монтировать в кухонный стол, он не должен мешать приготовлению пищи.
  3. Цвет крышки. Выбирается в соответствии с дизайном интерьера. Производители комплектуют встраиваемые розеточные блоки наборами сменных крышек самых ходовых цветов.

    Различные цвета крышек розеточных блоков позволяют подобрать вариант под любой интерьер

  4. Конструкция. Некоторые модели можно утапливать в столешницу, не вынимая из них вилок электроприборов. Они наиболее практичны.

    Блок можно закрыть после подключения приборов, обеспечивая аккуратный внешний вид стола

  5. Подсветка. Блок с подсветкой легко обнаружить в темноте. Также он может служить ночником.

    Подсвечиваемый розеточный блок может служить ночником

  6. Тип вилки. Для подключения к стационарной розетке блоки комплектуются вилками двух типов: неразборной и разборной. Разборная вилка позволяет нарастить кабель, если стандартной длины (до 3 м) недостаточно.
