Аккумуляторы для солнечных батарей: обзор видов подходящих батарей и их особенностей

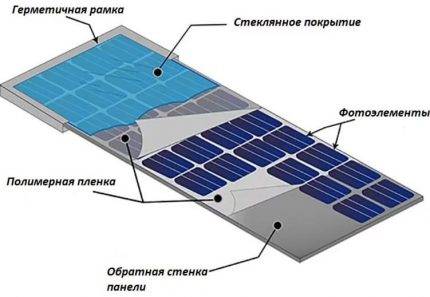

Пленочные батареи

В отличие от кремниевых, пленочные солнечные панели выпускаются в рулонах, которые можно раскатать на большой площади. В состав такой панели входит теллурид кадмия или селенид меди. Главным преимуществом пленки является возможность резать ее и подгонять под любые размеры и формы крыши. Также она весит гораздо меньше любых кремниевых батарей и легко ложится на любой скат крыши.

Однако пленочные солнечные батареи имеют относительно небольшую мощность и их проще повредить механическими воздействиями. Их КПД составляет всего 10%, что гораздо меньше, чем даже у поликристаллических модулей. Но благодаря своей невысокой цене пленочные батареи имеют свою аудиторию.

Инструкции по подключению аккумулятора для солнечных батарей

АКБ при установке солнечных батарей имеют свое место, которое четко определено инструкцией, но следует знать, как подключить солнечную панель к аккумулятору. Соединение с самой зеленой системой выполняется через контроллер, регулирующий загрузку и разгрузку, а с другой стороны АКБ соединяется с инвертором, способным преобразовать ток.


 Схема соединения аккумуляторов для солнечной системы

Необходимый инвентарь

При самостоятельной установке и подключении зеленой системы потребуется приобрести

  • панели зеленой системы или фотоэлектрические пластины;
  • контроллер заряда, он обеспечит нормированный выход напряжения из аккумулятора;
  • собственно, сам АКБ;
  • инвертор, способный преобразовать низковольтный ток в необходимый для потребления электроприборами.

Для установки блоков аккумуляторов используют металлические настилы, покрытые полимером. Для подключения потребуется только отвертка. Предварительно следует изучить схему подключения солнечной батареи к аккумулятору с контроллером.

Схема установки

В первую очередь следует подключать контроллер и АКБ, для этого используют клеммы на первом и провода, входящие в его комплект. В первую очередь провода соединяются с контроллером, затем с аккумулятором. Для определения правильного подключения следует воспользоваться дисплеем контроллера. Все параметры сразу на нем отобразятся.

После этого приступают к подключению контроллера к самим батарея и АКБ к инвертору. Третья пара клемм на инверторе предназначена для подключения ночного освещения, в отсутствие необходимости их можно не использовать.

Эксплуатационные параметры

Прежде чем приобрести аккумулятор для солнечных панелей, нужно ознакомиться со всеми эксплуатационными нюансами. Это связано с тем, что только правильно подобранная батарея может обеспечить надёжную работу всей системы. Главными показателями считаются:

  • Уровень плотности энергии.
  • Ёмкость АКБ.
  • Тип.
  • Температурный режим.
  • Способность к саморазряду.

Специалисты определяют ёмкость батареи по величине заряда, который замеряют в процессе отдачи энергии конечным потребителям. Международная система единиц широко используется для технических измерений. А вот в странах СНГ уже давно сложилась традиция определять ёмкость аккумулятора в амперах за час. Чтобы максимально точно сравнить имеющиеся конструктивные особенности разных агрегатов, используется плотность энергии. В этом случае обязательно учитывается общее количество энергии, которая распределяется в единице объёма аккумулятора. Рекомендуем: Выбор АКБ: какой ёмкости нужен аккумулятор Что касается саморазряда, эта функция используется для проведения точного анализа потерь заряда, когда система работает на холостом ходу. Впервые этот термин был введён специалистами для оценки качества работы определённой установки, когда нужно было добиться длительного хранения энергии. Всегда нужно помнить, что если аккумулятор хранится в помещении, где температура воздуха превышает отметку +40 ˚С, то уже через несколько месяцев наступит потеря ёмкости на 40—50%.

Виды аккумуляторов для гелиосистем

Некоторые стремятся использовать в гелиосистемах классические автомобильные аккумуляторы. Делать этого не нужно. Прежде всего потому, что у этих устройств совершенно иное назначение. Они попросту не приспособлены для длительных разрядов малыми токами, имеют значительный саморазряд и очень плохо выдерживают постоянные и продолжительные циклы разрядки/зарядки.

Поэтому для гелиостанций лучше применять солнечные батареи с аккумулятором AGM, гелевого или заливного типа.

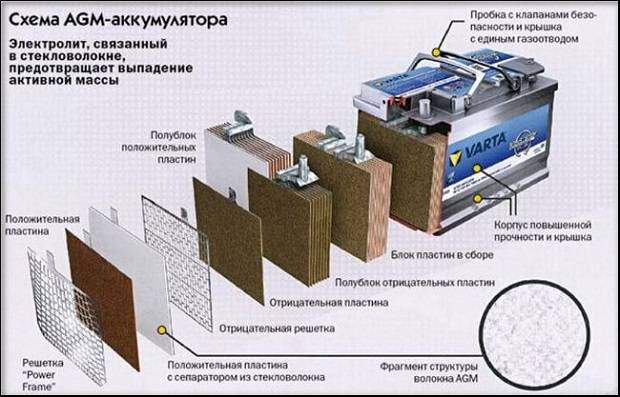

AGM-аккумуляторы

Основу этих аккумуляторов составляют абсорбирующие стекломаты, между которыми находится электролит в связанном состоянии. Эксплуатироваться они могут в любом положении (допустим, на боку). Такие аккумуляторы очень дешевы и отличаются довольно высоким уровнем заряда. Средний срок функционирования составляет 5лет.

Кроме того, внешний аккумулятор AGM-типа имеет такие особенности, как:

  • компактность;
  • возможность транспортировки в заряженном состоянии;
  • способность выдерживать до 800 циклов при глубине разряда 30% и до 500 при глубине разрядки до 80%;
  • возможность использования в плохо вентилируемом помещении;
  • быстрая зарядка (порядка 7,5ч на полное восстановление);
  • оптимальные рабочие температуры 15-25°С. Однако такие аккумуляторы неплохо работают и при более низких температурах.

Данные АКБ удовлетворительно переносят недозаряд, перезаряд же быстро приводит к их выходу из строя. Но оставлять их в разряженном состоянии крайне не рекомендуется.

Гелевые аккумуляторы

Благодаря особой желеобразной консистенции электролита такие устройства также могут работать в любом положении. Роль разделителя свинцовых пластин играет силикагель, в порах которого и удерживается гелевый электролит. Поскольку силикагель полностью заполняет все пространство между электродами, их осыпание практически полностью исключено. А значит, невозможно и закорачивание.

Более того, за счет такой конструкции гелевые АКБ гораздо устойчивее к глубоким, 100%-ным, разрядкам и выдерживают значительное число циклов. В среднем рабочая цикличность данных АКБ на 50% AGM-батарей с аналогичными параметрами. Соответственно, и цена их несколько выше.

Таким образом, гелевые аккумуляторы дороже, но экономичнее и рациональнее в эксплуатации, а кроме того, они не нуждаются в регулярном обслуживании и могут оставаться 100%-разряженными на протяжении нескольких дней. А за счет малого саморазряда в них теряется минимум энергии.

Заливные (OPzS) аккумуляторы

В этих АКБ используется жидкий электролит. Они практически не требуют обслуживания (уровень электролита контролируется, как правило, лишь раз в год). Такие устройства специально разработаны для разрядки небольшими токами и способны выдерживать очень большое количество глубоких циклов разрядки/зарядки. Однако они довольно дороги. Использовать их лучше в мощных солнечных системах.

Несмотря на всю ответственность выбора АКБ для солнечных систем, при наличии необходимых знаний сделать это не так уж сложно.

Какой мощности взять солнечную батарею?

Здесь также все зависит от потребностей пользователя. Для автономного снабжения электроэнергией целого дома нет смысла брать меньше 1000 Вт. А если нужно запитать систему отопления на даче, теоретически нужен комплект мощностью до 10 кВт. Однако стоит помнить, что такая солнечная панель будет стоить немалых денег. Только одни солнечные модули (даже самые недорогие без контроллера, инвертора и других комплектующих) мощностью 10 кВт будут стоить не менее 300 000 рублей. Поэтому такие батареи можно рассматривать как дополнительный источник энергии, но не основной.

Если вам нужна солнечная батарея для дачи, чтоб работал холодильник и телевизор, тогда хватит панели мощностью 500 Вт. Например, можно взять два солнечных поликристаллических модуля One-Sun 250P, которые обойдутся вам всего в 16 500 рублей.

Если же вы никогда не пользовались солнечными батареями, то рекомендуем купить небольшую складную панель небольшой мощности для телефона или планшета.

Виды аккумуляторов

Для солнечных батарей можно использовать по сути любой аккумулятор. Но главное, чтобы он работал долго. Функционирование АКБ имеет зависимость от типа изготовления и материалов.

Основные виды накопителей энергии:

  1. Литиевые.
  2. Свинцово-кислотные.
  3. Щелочные.
  4. Гелевые.
  5. AGM
  6. Заливные никель-кадмиевые.
  7. OPZS.

Литиевые

Энергия появляется в них в тот момент, когда ионы лития вступают в реакцию с молекулами металлов. Металлы — это дополнительные компоненты.

Данные типы батарей способны очень быстро заряжаться при большой емкости. Весят данные АКБ мало и обладают компактным размером. Кроме этого их себестоимость достаточно высока. Из-за этого их почти не применяют в солнечные энергетики. Работают в 2 раза меньше чем гелевые. Но прослужить еще меньше если заряд превысит 45%. Именно на этой отметке они способны удерживать объем емкости на нужном уровне.

Подобные аккумуляторы функционируют в малых диапазонах напряжения. Существенный минус подобных устройств заключается в уменьшающейся со временем емкости. И это не зависит от соблюдения всех технических правил.

Свинцово-кислотные

На стадии разработки их оснастили несколькими отсеками для электролита с водяным раствором. В эту смесь погружают свинцовые электроды и различные примеси. Благодаря этому АКБ получился стойким к коррозии.

Работают такие устройства не долго. Это объясняется быстротой разряда.

Щелочные

Данные аккумуляторы имеют мало электролита. Их химические вещества не способны в нем раствориться. Они даже не реагируют между собой.

Алкалиновые (щелочные) аккумуляторы способны проработать достаточно долго. Они хорошо устойчивы к скачкам напряжения. В отличие от гелевых данные АКБ способны стабильно работать при пониженных температурах. Причем на морозе они способны проработать много времени.

Хранить их нужно разряженными на 100%. Это нужно для того, чтобы не потерять емкость при будущих зарядках. Такая особенность может серьезно нарушить функционирование солнечной электростанции.

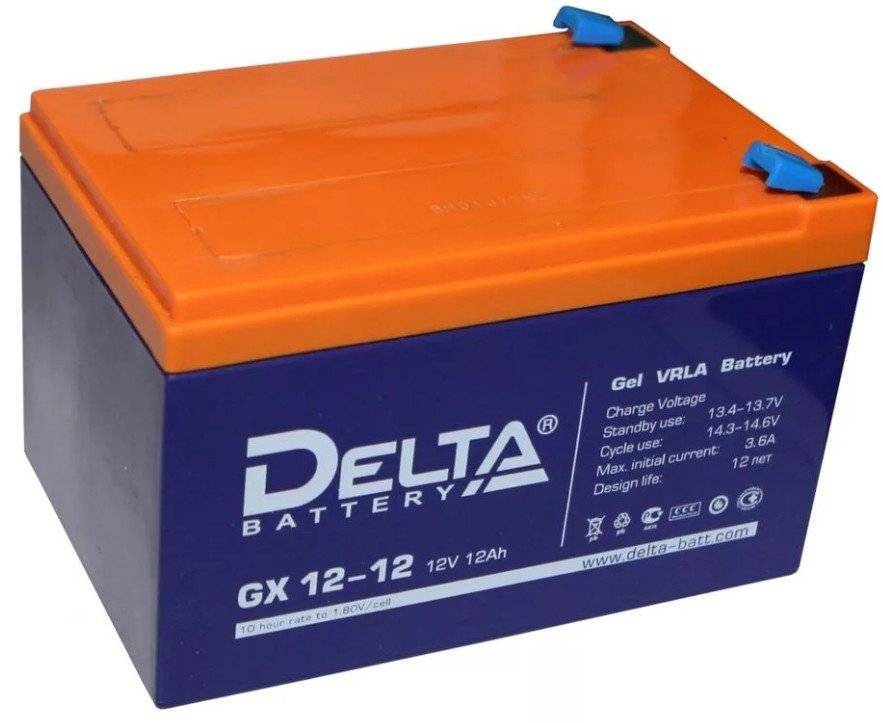

Гелевые

Этот тип имеет такое название потому что электролит в нем представлен в виде геля. За счет решетчатой прослойке он практически не течет.

Данный аккумулятор для солнечных батарей работает долго и может быть много раз перезаряжен. Устойчив к механическим повреждениям. Разного рода трещины не нарушат его функционирование.

Он может работать при низких температурах до -50 градусов и его емкость не снижается. После длительного бездействия гелевый аккумулятор не теряет своих свойств.

Если предстоит использовать этот АКБ в холодном помещение, то его следует утеплить. Ни в коем случае нельзя превышать уровень заряда. В противном случае он может взорваться или выйти из строя. Кроме этого они сильно чувствительны к скачкам напряжения.

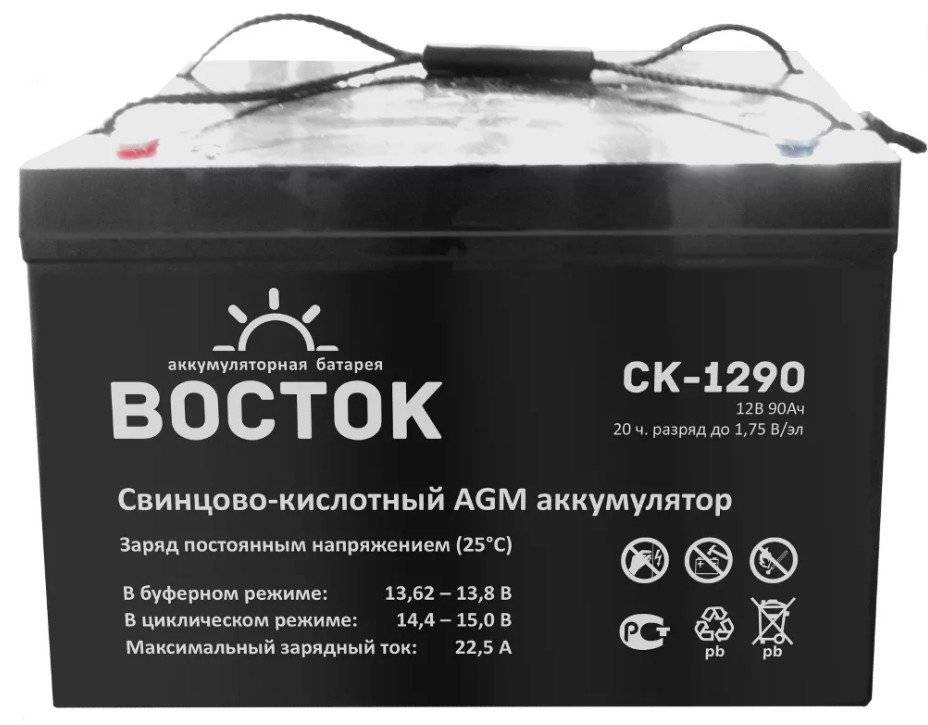

AGM

По сути они принадлежат к типу свинцово-кислотных. Но есть отличие — это находящееся внутри стекловолокно, находящееся в электролите. Кислота наполняет прослойки этого материала. Это дает возможность ей не растекаться. Все это говорит о том, что подобный аккумулятор для солнечных батарей можно располагать в любом положении.

Подобные батареи имеют хороший объем емкости, работают долго и могут подзаряжаться до 500 или 1000 раз. Здесь все зависит от производителя. Но несмотря на все достоинства есть существенный недостаток. Они чувствительны к повышенному току. Это может раздуть корпус.

Литые никель-кадмиевые АКБ

Относятся к щелочному типу и нуждаются в заливке электролита. В отличие от аккумуляторов с желеобразным наполнителем они более безопасны. Их стоимость не высока и мощность держат достаточно хорошо. Способны отлично выдерживать много циклов заряда и разряда.

Срок эксплуатации достаточно мал. Чем дольше им пользуешься, тем меньше становится его емкость.

Аккумуляторы для автомобиля

Эти устройства достаточно выгодны в плане экономии денежных средств. Люди, которые самостоятельно изготавливают свою солнечную электростанцию чаще всего используют их.

Минус данных АКБ заключается в быстром износе и частой замене. В результате их можно использовать на небольшой срок и под не высокую мощность солнечных модулей.

Критерии выбора

При выборе АКБ для гелиосистем стоит руководствоваться следующими критериями:

  • Емкость. Это один из самых важных параметров, поскольку АКБ должна держать энергию около 4-х суток. Параметр этот определяется исходя из требуемого энергопотребления. Причем к нужной расчетной емкости необходимо прибавить порядка 35% (для некоторых моделей – до 50%) «запаса прочности». Это необходимо, чтобы избежать полной разрядки аккумулятора.
  • Длительность разрядки/зарядки. Дело в том, что производители номинальные емкости своих АКБ для разных условий, соответственно реальная емкость и зарядка аккумулятора (по времени) будут различаться. Например, устройство с номиналом емкости для 10-часового интервала имеет в два раза большую реальную емкость, чем модель с 20-часовым интервалом (при одинаковом номинале, разумеется);
  • Вес и габариты. При одном и том же номинале разные аккумуляторы (свинцового типа) могут иметь различный вес. При этом реальная емкость будет выше у того аккумулятора, который весит больше.
  • Эксплуатационные условия. Сюда относятся рабочие температуры, необходимость вентиляции помещения и периодичность обслуживания;
  • Срок использования и количество разрядочных циклов. При этом нужно помнить, что чем меньше глубина разрядки в ходе эксплуатации, тем большее число циклов способен выдержать аккумулятор.

Выбирая АКБ для солнечной системы и рассчитывая ее параметры стоит помнить, что при хранении и преобразовании в аккумуляторах теряется часть энергии. Эффективность современных аккумуляторов для гелиостанций достигает, как правило, 85%.

Расчет основных показателей — сколько нужно батарей и какой мощности

Прежде чем начинать выполнение расчетов, следует подготовить специальную таблицу, в которую будут заноситься полученные данные. Вертикальных граф должно быть 30 штук, а горизонтальных – по количеству бытовых приборов, используемых хозяевами.

Предварительный этап

В первом столбце будет указываться номер по порядку бытового прибора. Его название проставляем во второй колонке. Третьей графой проставляем мощность каждого из приспособлений. В следующих 24 столбиках необходимо проставить часы от 01 до 24.

В этих клеточках в виде десятичных дробей будем вносить такие данные:

  • числитель представляет собой период каждого прибора в течение конкретного часа (в десятичном выражении);
  • знаменателем проставляют индивидуальную мощность электроприбора (такой повтор облегчает процесс дальнейших расчетов).

Графа 28 предназначена для суммирования общего времени работы электроприбора в пределах суток. Следующая колонка содержит данные об энергопотреблении отдельного прибора за прошедшие сутки – эту цифру получают умножением периода работы на потребляемую мощность. В последней вертикальной графе записывают примечания, например результаты промежуточных расчетов.

Сравнение различных типов батарей

Свинцовые батареи стоят дешевле, но они имеют более короткий срок службы и по современным меркам низкую плотность энергии, а некоторые из них требуют регулярного технического обслуживания, чтобы поддерживать их в рабочем состоянии. Литиевые батареи дороже, но они не требуют технического обслуживания и имеют более длительный срок службы, что соответствует их более высокой цене. Давайте более подробно рассмотрим какой лучше взять аккумулятор для солнечных электростанций, плюсы и минусы каждого варианта и объясним, почему вы можете выбрать один из них для своей системы.

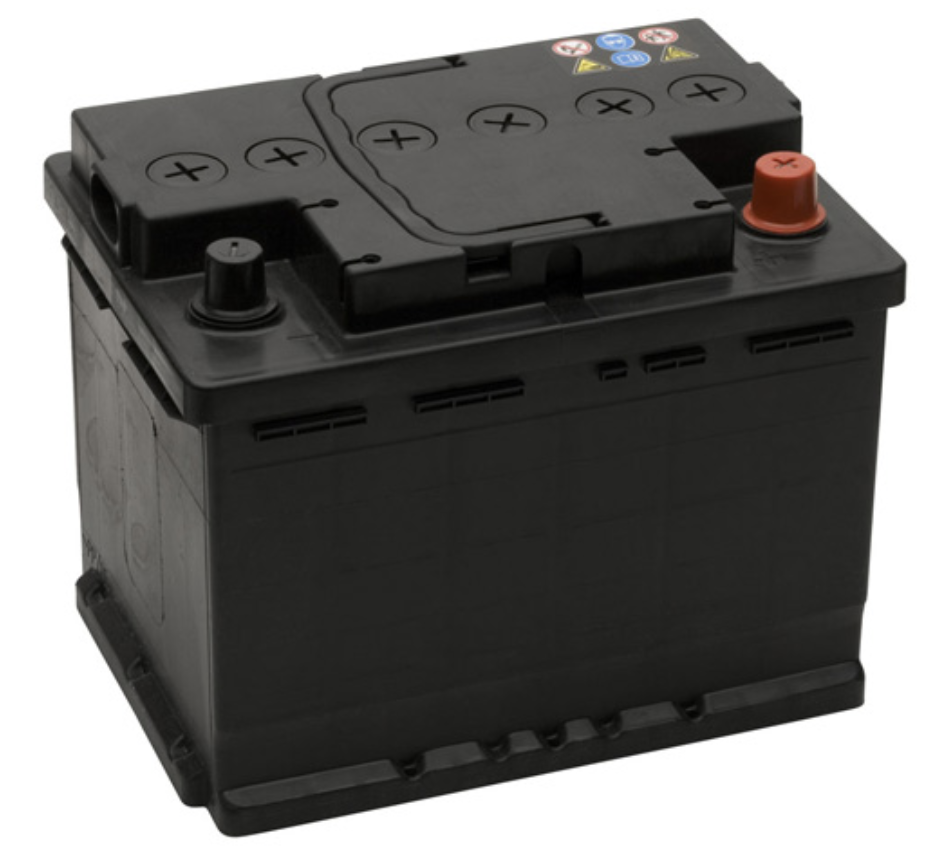

Свинцово-кислотные с жидким электролитом

Свинцово-кислотная АКБ с жидким электролитом

Отличительной особенностью этих батарей является то, что свинцовые пластины погружены в жидкий электролит. Их необходимо регулярно проверять и доливать каждые 1-3 месяца, чтобы они работали должным образом. Халатное отношение к обслуживанию может сократить их срок службы и аннулировать гарантию. Поскольку в ходе эксплуатации этот тип АКБ может выделять опасные газы, их необходимо устанавливать в вентилируемом помещении, чтобы позволить газам батареи выходить наружу.

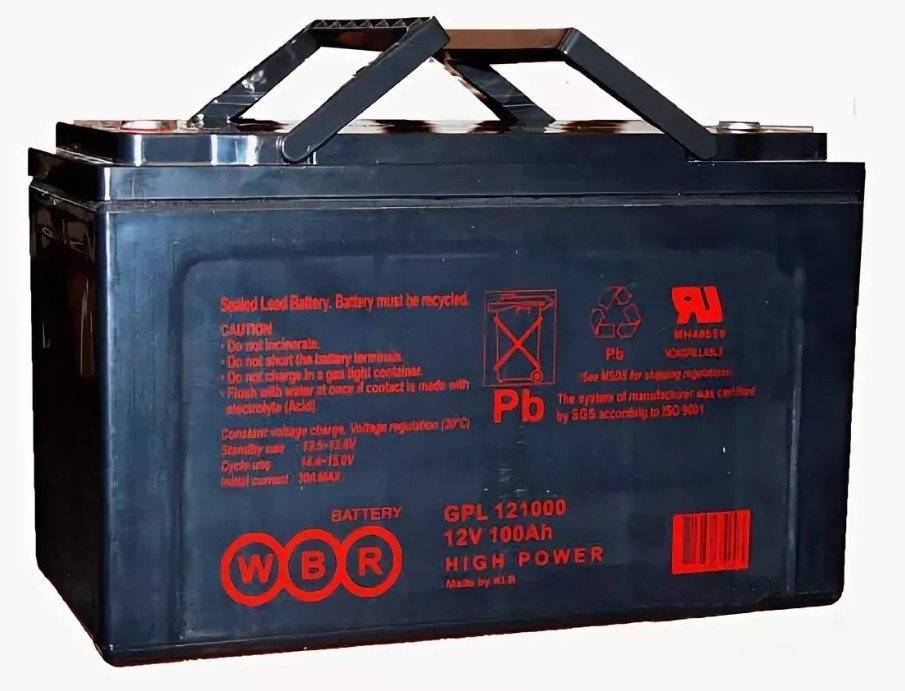

Герметичные свинцово-кислотные

Герметичный свинцово-кислотный аккумулятор

Герметизированные бывают двух типов: AGM и GEL, которые имеют много схожих свойств. Они практически не требуют обслуживания и влагозащищены. Отличия заключаются в электролите – в гелевом аккумуляторе он находится в загущенном состоянии, а в AGM электролит абсорбирован в стекловолокне. Считается, что они не выделяют газы, это не совсем так, поскольку для защиты аккумуляторов предусмотрены клапаны, которые могут открываться в экстренных ситуациях.

Панцирные OPzS и OPzV

Панцирные аккумуляторы типов OPzS и OPzV

Эти аккумуляторы являются разновидностью свинцово-кислотных аккумуляторов: OPzS – с жидким электролитом, а OPzV с электролитом в виде геля. Минусы – низкая плотность энергии и нелинейные разрядные характеристики, свойственные всем свинцовым аккумуляторам. Из плюсов можно отметить 1200-1500 циклов, при глубине разряда на 80%, что в 2-3 раза больше в сравнении с обычными свинцово-кислотными АКБ, но и более высокую цену, которая соизмерима уже со стоимостью LiFePo4 аккумуляторов.

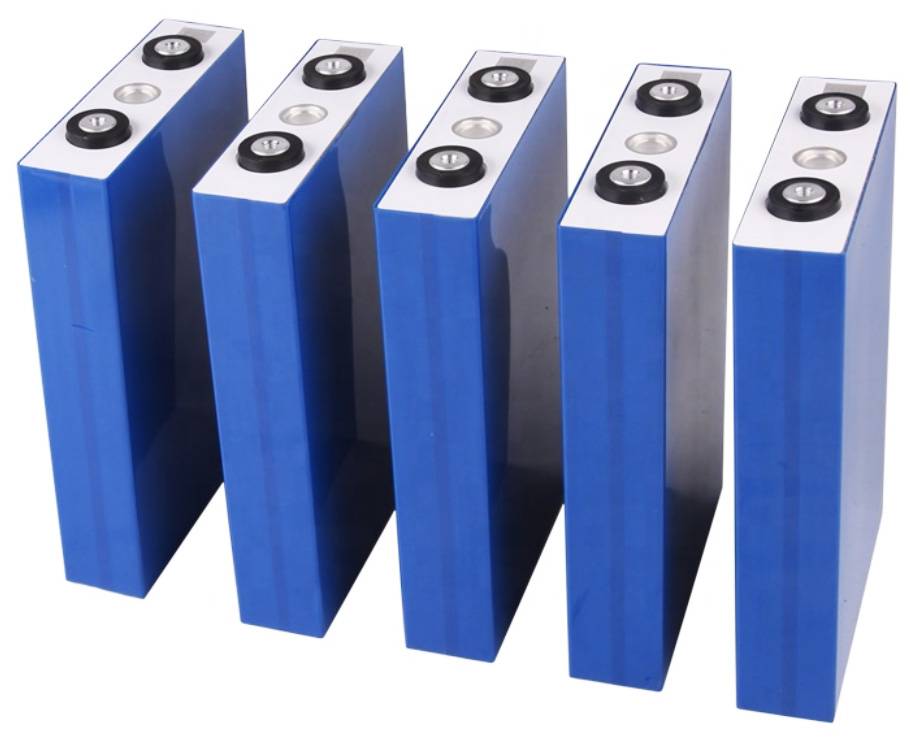

Литий-железо-фосфатные аккумуляторы

Литий-железо-фосфатные аккумуляторы

Одним из лучших химических составов литиевых АКБ для солнечных батарей является литий-железо-фосфат LiFePO4, он же LFP, еще встречается название «Лифер». Эта технология имеет в несколько раз больший срок службы, чем у свинцовых АКБ и может использоваться при более глубоких циклах. Благодаря линейным разрядным характеристикам можно использовать меньшую емкость, при разряде большими токами. Они также не требуют обслуживания или вентиляции, в отличие от заливных свинцово-кислотных батарей. LiFePO4 это одна из разновидностей литий-ионных батарей, но в отличие от них LiFePO4 пожаро-взрывобезопасны.

Литий-титанатные, они же LTO

Литий-титанатная АКБ

Можно уверенно сказать, что это великолепные аккумуляторы и одни из лучших на данный момент и они имеют все вышеперечисленные плюсы LiFePO4 аккумуляторов, но и еще могут заряжаться просто огромнейшими токами в 10С (для сравнения «свинец» можно заряжать токами 0,1 – 0,2С) и имеют ресурс 16000 циклов. Из минусов можно отметить высокую цену и больший вес в сравнении с LiFePO4.

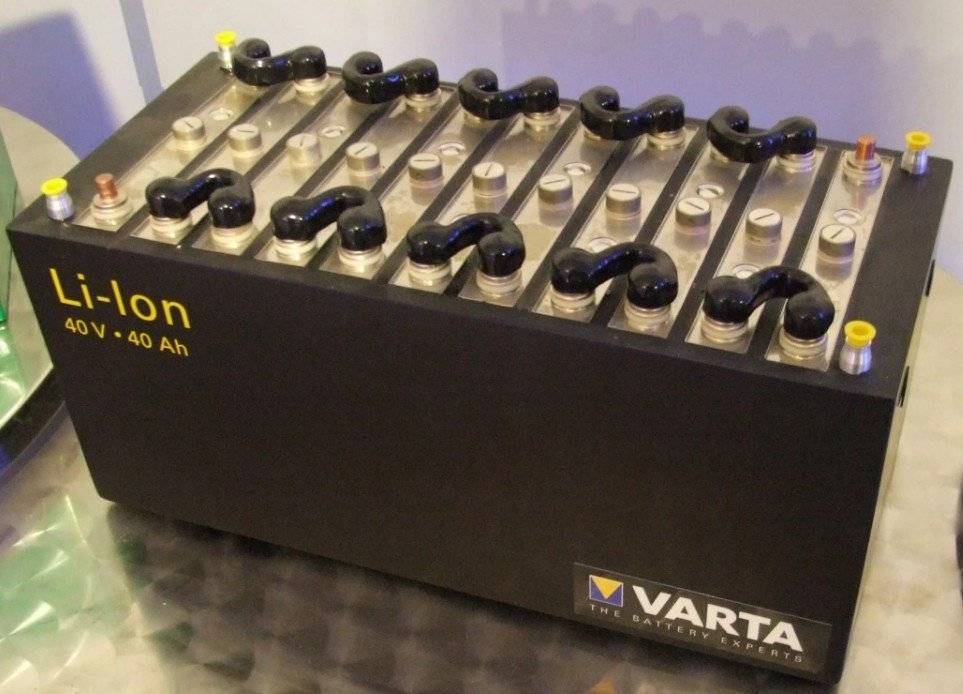

Литий-ионные, они же Li-ion

Имеют очень высокую плотность энергии и малый вес, благодаря чему широко применяются на электротранспорте, в том числе в Тесле, но имеют существенный недостаток — при повреждениях и при работе в нештатном режиме могут воспламеняться. У LiFePO4 и Литий-титанатных аккумуляторов отсутствует этот недостаток, поэтому они более предпочтительны для использования в автономных и бесперебойных системах.

Литий-ионный аккумулятор

Подводя промежуточный итог, можно отметить, что первоначальные вложения на литиевые батареи больше, но при эксплуатации стоимость владения получается значительно ниже — за время эксплуатации литиевых аккумуляторов приходится несколько раз заменить свинцовые АКБ.

Особенности работы аккумуляторов в гелиосистемах

Основные задачи АКБ в гелиосистемах можно обозначить так:

  • Накопление энергии в дневное время и использование её ночью;
  • Поддержание питания потребителей в моменты пиковой нагрузки, когда фотоэлементы не справляются;
  • Возмещение недостатка питания от солнечной батареи в пасмурную погоду.

Аккумулятор в гелиосистеме

Часто в гелиосистемах работает больше одного аккумулятора. Несколько аккумуляторов объединяются в цепь либо для увеличения ёмкости, либо для увеличения напряжения. А в некоторых случаях для достижения обеих этих целей. Поэтому используются 3 различных схемы объединения аккумуляторов:

  • Последовательно. В такой схеме суммарная ёмкость будет равна значению для одного аккумулятора. Ёмкость должна быть одинаковой у всех батарей в цепи. Напряжение этой системы будет вычисляться как сумма напряжений всех аккумуляторов;
  • Параллельно. В такой схеме напряжение остаётся, как у одного аккумулятора, а ёмкости суммируются;
  • Комбинированно. Использует две предыдущих схемы.

Последовательное соединение

Параллельное соединение

Последовательно-параллельное соединение

Итак, какие основные требования предъявляются к аккумуляторам, работающим в составе гелиостанций.

  • Должны выдерживать как можно большее число зарядов и разрядов;
  • Должны заряжаться большим зарядным током;
  • Низкий саморазряд;
  • Простые в обслуживании;
  • Работают в широком диапазоне рабочих температур.

Аккумуляторы по типам

Для солнечной энергетики ценность имеют емкие аккумуляторы

Количество циклов заряда также важно, от этого зависит периодичность смены вышедших из строя устройств. Оба фактора непосредственно устанавливаются используемыми технологиями и применяемыми химическими реакциями в батарее

Существуют следующие виды в зависимости от электролитической составляющей:

  • Аккумуляторы, в которых электролит находится в виде геля. Такие конструкции не требуют периодического обслуживания в процессе эксплуатации. Что касается химической основы, — это обычные свинцово-кислотные батареи. Применение геля в качестве основы электролита дополнительно дает увеличение количества циклов заряда, за счет отсутствия связывания проницаемого ионами вещества с частями материала анода. Другими словами, у таких аккумуляторов меньше падает кислотность электролита, что дает возможность отказаться от периодического поднятия его плотности в процессе использования батареи. Аккумуляторы такого типа обозначаются, как «GEL» на корпусе. Их, наверное, самый большой минус — непереносимость перезаряда или пополнения слишком высокими токами.
  • Обычные AGM. Свинцово-кислотные АКБ, распространенные и зачастую используемые в транспорте. В аккумуляторах этого типа основой реакции служит связка химического обмена ионами между контактами свинца с преобразованием его в оксид металла. Электролитом служит раствор серной кислоты. Как раз последний фактор и обеспечивает минус у таких батарей — жидкость, кроме того, что может закипеть, еще и постоянно теряет свою кислотность из-за оседающих в ней остатков от химических реакций обмена. Такие аккумуляторы требуют периодического повышения плотности в процессе эксплуатации. Уровень электролита в одном положении, относительно пластин электродов, поддерживается пропиткой им специальных матов из стекловолокна.
  • Аккумуляторы, в которых в качестве электролита используется щелочная основа. Материал, применяющийся для пластин электродов — водородный металлогидридный сплав никеля с лантаном или литием в качестве анода, и оксид никеля для катода. Электролитом служит сильнощелочной раствор гидроксида калия (KOH). Маркируются такие аккумуляторы, как NiMH. Плюс подобной батареи — отсутствие «эффекта памяти», что позволяет заряжать ее полностью, вне зависимости от текущего уровня запасенной энергии. Кроме того, они абсолютно безопасны для экологии. Минус — ограниченный срок службы и малое количество циклов.

Также аккумуляторы для солнечных панелей различают по металлам, используемым в качестве основы анода и катода. Среди них:

  • Уже упомянутые свинцово-кислотные батареи, основа которых — свинец (Pl), что обязательно бывает отмечено на корпусе накопителя;
  • Никель-кадмиевые, в которых анод изготавливается из гидрата закиси кадмия Cd(OH)2 или его металлического варианта Cd. Применяемый электролит состоит из смеси гидроксидов лития (LiOH) и кадмия (KOH). Катод выполнен путем соединения графитового порошка с гидратом закиси никеля Ni(OH)2. Обычно батареи такого типа маркируются, как NiCd. Характерным минусом служит долгое время заряда и относительно невысокая емкость АКБ, которая еще и уменьшается в процессе эксплуатации из-за сильно выраженного «эффекта памяти» никель-кадмиевых накопителей. Плюсом служит — низкая цена в соотношении с аналогами и малый нагрев при зарядке.
  • Литий ионные с пометкой Li-ion на корпусе. Анод в них выполнен на основе графита, нанесенного на алюминиевую фольгу, а катод с использованием кобальтита лития (LiCoO2) на тонкой медной поверхности. Литиевые аккумуляторы характеризуются низким уровнем саморазряда и быстрым набором энергии. К сожалению, взрывоопасны при неправильном использовании. Еще один минус — они дороги.

Применяются и другие виды по структуре и составу аккумуляторные батареи, но частота их использования с солнечными панелями практически равна нулю.

Разновидности солнечных модулей для дома

Модульные гелиопанели состоят из фотоэлектрических преобразователей. На производстве выпускают два вида таких устройств.

Различие между преобразователями состоит в разновидности кремниевых полупроводников:

  • Поликристаллические. Получают такие фотоэлементы путем длительного охлаждения кремниевого расплава. Хотя данная технология существенно удешевляет процесс производства и делает изделия более доступными для покупателей, их эффективность не превышает 12 %.
  • Монокристаллические. В данном случае речь идет об искусственном выращивании кристаллов кремния, которые затем нарезают на тонкие пластины. Этот способ считается наиболее затратным, однако он обеспечивает более высокий коэффициент полезного действия. Среднее значение его колеблется в пределах 17 %, однако встречаются фотоэлементы на монокристаллах и с более высокими показателями.

Фотоэлементы на поликристаллах имеют плоскую квадратную форму и поверхность с неоднородной структурой. В то же время, монокристаллические солнечные элементы обладают однородной структурой поверхности и формой в виде квадрата со срезанными углами.

Схема устройства солнечной электростанции

Рассмотрим, как устроена и работает гелиосистема для загородного дома. Главное ее назначение – преобразовать энергию солнца в электричество 220 В, которое является основным источником питания для домашних электроприборов.

Основные части, из которых состоит СЭС:

  1. Батареи (панели), преобразующие солнечное излучение в ток постоянного напряжения.
  2. Контроллер, регулирующий заряд АКБ.
  3. Блок аккумуляторных батарей.
  4. Инвертор, преобразующий напряжение АКБ в 220 В.

Конструкция батареи продумана таким образом, что позволяет оборудованию функционировать в различных погодных условиях, при температуре от -35ºС до +80ºС.

Выходит, что правильно установленные солнечные батареи будут работать с одинаковой производительностью и зимой, и летом, но при одном условии – в ясную погоду, когда солнце отдает максимальное количество тепла. В пасмурную эффективность работы резко снижается.


Эффективность СЭС в средних широтах велика, но не настолько, чтобы полностью обеспечивать электричеством большие дома. Чаще гелиосистема рассматривается как дополнительный или резервный источник электроэнергии

Вес одной батареи на 300 Вт равен 20 кг. Чаще всего панели монтируют на крышу, фасад или специальные стойки, установленные рядом с домом. Необходимые условия: разворот плоскости в сторону солнца и оптимальный наклон (в среднем 45° к поверхности земли), обеспечивающий перпендикулярное падение солнечных лучей.

При возможности устанавливают трекер, отслеживающий движение солнца и регулирующий положение панелей.


Верхняя плоскость батарей защищена закаленным противоударным стеклом, которое легко выдерживает удары града или тяжелые снежные наносы. Однако необходимо следить за целостностью покрытия, иначе поврежденные кремниевые пластины (фотоэлементы) перестанут работать

Контроллер выполняет насколько функций. Кроме основной – автоматической регулировки заряда АКБ, контроллер регулирует подачу энергии от солнечных батарей, предохраняя тем самым аккумулятор от полной разрядки.

Для самодельных гелиосистем лучшим выбором являются гелевые аккумуляторы, отличающиеся сроком бесперебойного функционирования 10-12 лет. После 10-летней работы их емкость уменьшается примерно на 15-25 %. Это необслуживаемые и абсолютно безопасные устройства, не выделяющие вредных веществ.


Зимой или в пасмурную погоду панели также продолжают работать (если их регулярно очищать от снега), но выработка энергии снижается в 5-10 раз

Задача инвертеров – преобразовывать постоянное напряжение от АКБ в переменное напряжение 220 В. Они отличаются такими техническими характеристиками, как мощность и качество получаемого напряжения. Синусовое оборудование способно обслуживать наиболее «капризные» к качеству тока приборы – компрессоры, бытовую электронику.

Подсчитано, что на 1м² поверхности планеты падает примерно1кВт солнечной энергии, а 1м² батареи на фотоэлементах преобразует около 160-200 Вт. Следовательно, КПД равняется 16-20%. При правильном устройстве этого вполне хватает, чтобы снабдить электричеством все маломощные приборы в доме

Контроллер показывает заряд батарей в процентном обозначении. Если 24-вольтовое оборудование демонстрирует заряд аккумуляторов в 27 В, значит они заполнены на все на 100%

Пара мощных гелевых аккумуляторов 200 А-ч с (показатель мощности 4,8 кВт). Это сутки работы электроприборов при безостановочном потреблении 180-200 Вт. Накопители энергии морозоустойчивы, то есть их можно устанавливать на чердаке, а так как безопасны – то и рядом с жилыми помещениями.

На цифровом дисплее инвертора обычно показаны два параметра: потребляемая мощность и общее напряжение энергосистемы. Дополнительная опция зарядного устройства позволяет подключать электрогенератор и оперативно заряжать АКБ (если нет солнца)


Простейшая схема солнечной электростанции, включающая главные составные элементы. Каждый из них выполняет свою функцию, без которой работа СЭС невозможна

Емкость

При расчете емкости устанавливаемых в систему солнечной электростанции аккумуляторов следует учитывать следующие параметры:

Температура эксплуатации аккумулятроных батарей – от нее напрямую зависит емкость. Емкость АКБ указывается при температуре окружающей среды в 20°С, а уже при 0°С – емкость снижается до 80%. В общем, вот таблица:

Емкость аккумулятора в зависимости от температуры

В нижней части таблицы указывается коэффициент, на который необходимо умножить емкость в зависимости от температурных условий. Становится понятным, что аккумуляторы выгоднее хранить в отапливаемом помещении.

Уровень допустимого разряда. Батареи нельзя разряжать на все 100% — так они очень быстро выходят из строя, поэтому остаточный ток должен составлять не менее 60-70% и чем больше этот %, тем дольше служит аккумулятор в солнечной электростанции.

Что подключается. К сожалению, стоимость аккумуляторных батарей на данный момент такова, что полностью заменить потребление всех токоприемников с их помощью невозможна. Поэтому под аккумуляторы не подключают ни стиральные машины, ни пылесосы, ни другие мощные потребители. Подключается освещение, холодильник, компьютер/ноутбук.

КПД инвертора. Современные преобразователи постоянного тока в переменный весьма производительны, но не превышают 96%,т.е. 4% вы будете терять гарантированно. Подключение светодиодного освещения напрямую к сети в 12В значительно снижает потери.

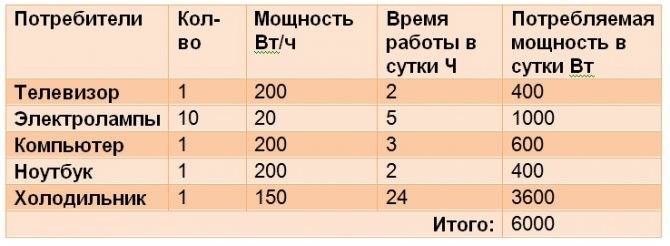

При различных подходах к экономии электричества, ваши показатели в таблице могут значительно отличаться.


Токоприемники, способные кормиться от аккумуляторов

  • Переводим потребляемую мощность в амперы 6000 Вт / 12 вольт = 500 А
  • 500 А /1,03 = 515 А (делим на коэффициент, при использовании аккумулятора при t = 25°С
  • 515 А / 0,3 = 1716 А (делим на % допустимого разряда батареи)
  • 585,73 А/ 0,96 = 1787 А (делим на КПД инвертора).

Как видим, для обеспечения 6 кВт в сутки понадобится аккумуляторы, общей емкостью не менее 1787 А/ч

Заключение

Учитывая тот факт, что использование солнечных панелей, питающихся от энергии Солнца в нашей стране на бытовом уровне еще не стало привычным делом, то, чтобы выбрать лучшую солнечную батарею нужно знать перечень наиболее важных параметров

Задаваясь вопросом солнечные батареи какие лучше, вот на что стоит обратить особое внимание: производитель, область использования, напряжение, качество фотоэлектрических элементов, мощность, срок службы, дополнительные параметры. Так, изучив все достоинства и недостатки солнечных энергосистем, вы сможете найти оптимальный вариант для нужного вам назначения
