Обзор водяного насоса “Родничок”: устройство, характеристики, правила эксплуатации

Технические характеристики

Агрегат является устройством вибрационного типа рассчитанным на погружение в воду до десяти метров. Однако заложенная конструкторами пятикратная прочность корпуса позволяет опустить насос на большую глубину, что зачастую и делают владельцы глубоких колодцев. С помощью этого устройства, вы сможете обеспечить стабильное водоснабжение из колодца.

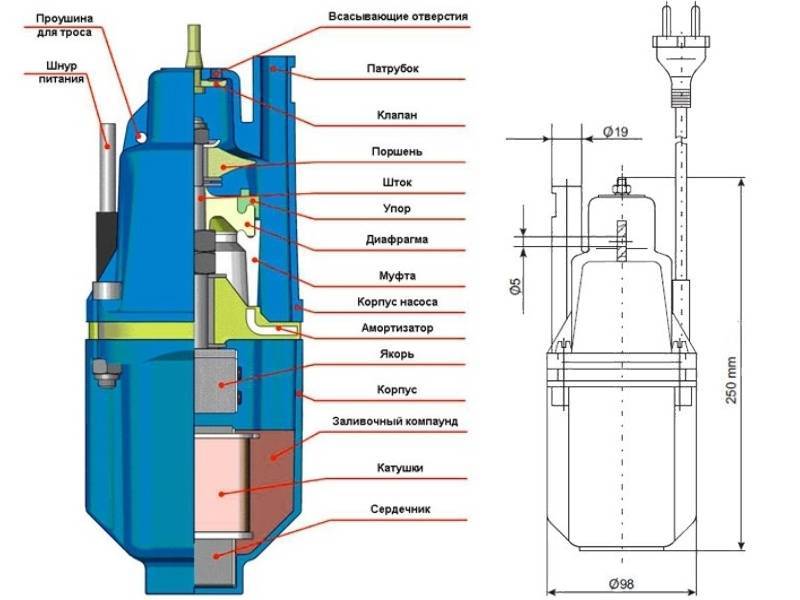

Агрегат состоит из водонепроницаемого корпуса, содержащего два основных узла – электрический магнит и вибратор. Вибратор представляет собой якорь с пружиной из резины, служащей для амортизации. Узел надёжно закреплён на валу двигателя, а его движения ограничены с помощью втулки. На незначительном расстоянии от якоря находится диафрагма из резины, служащая разделительной стенкой между насосной камерой и отделением электромотора.

Внутри моторного отсека расположен магнит (обмотка и сердечник). Магнит залит специальным материалом, отводящим тепло и не допускающим перегревание двигателя и катушки. Также в насосе предусмотрен клапан для слива воды при отключении двигателя.

При включении электропитания магнит начинает притягивать якорь, вызывая его вибрацию.

Это примерно сто колебаний в секунду. Колебания передаются на поршень, закреплённый рядом с якорем. Внутри насоса образуется гидравлическая камера – поднятая из колодца вода, имеет примесь нерастворённого кислорода и особую упругость.

Основные характеристики агрегата:

• максимальный напор – 60 метров;
• производительность – 1 500 литров в час;
• мощность 225 Ватт;
• фильтры рассчитаны на грязевые частицы размером до 2 мм.

Достоинства:

• бюджетная стоимость;
• возможность работать с водой, содержащей примеси ила и песка;
• экономное энергопотребление;
• двойная изоляция всех электрических деталей;
• достаточно мощный напор (можно подавать воду в двухэтажное здание);
• возможность обустроить сразу несколько точек водозабора;
• наличие встроенного обратного клапана;
• верхний забор воды, предотвращающий захват донных отложений;
• простота в обслуживании;
• доступно использование на глубине более десяти метров.

Недостатки:

• не очень длинный силовой кабель;
• нельзя использовать в колодцах со старыми кольцами (вибрация вызывает растрескивание бетона);
• чувствительность к перепадам напряжения в электрической сети (может прекратить работу в самый неподходящий момент);
• не рекомендуется установка вблизи донного фильтра – вибрация поднимает со дна ил и песок;

У насоса «Родничок» относительно низкая производительность по сравнению с другими типами насосов, использующимися в колодцах и скважинах глубиной больше десяти метров.

Насос «Малыш»: технические характеристики различных видов, критерии выбора устройства

На современном рынке сантехники представлено сразу несколько видов насоса «Малыш», каждый из которых мы сейчас подробно рассмотрим. Прежде чем выбрать насос для воды «Малыш», цена на которые составляет порядка 1-2 тысяч рублей, внимательно изучите каждый из них.

Данный насос имеет целое множество видов

Классический насос «Малыш»

Техническая особенность данной модели состоит в том, что она способна прокачивать воду на довольно внушительные расстояния – порядка 100-150 метров, поэтому она часто применяется для обслуживания больших участков. Такой насос не может правильно функционировать в условиях сильно загрязненной среды. Таким образом, концентрация различного рода примесей не должна быть выше 0,01%. Кроме того, серьезные требования предъявляются и к температуре воды – она не должна превышать показателя в 35 градусов.

Данная модель является базовой, поэтому у нее отсутствуют некоторые необходимые дополнительные детали, например автоматическая защита от перегревания, фильтр и устройство, регулирующее давление. Классический агрегат не может погружаться на глубину более чем 5 метров, и осуществляет подачу воды через нижний клапан.

Технические характеристики классического варианта «Малыша»

«Малыш-М»

Данное устройство по своим техническим характеристикам абсолютно идентично базовой модели «Малыша», но отличается от нее тем, что забор воды осуществляется через верхний клапан. Таким образом, такая модель отлично подойдет для передачи воды в условиях высокого содержания примесей и различного рода загрязнений.

Модель «Малыш-М»

«Малыш-К»

Подобное устройство является абсолютным аналогом классической версии насоса с одним только отличием: оно обладает встроенной системой защиты от перегрева. Таким образом, вы можете спокойно в случае необходимости покинуть участок на длительный срок, и оставить агрегат без присмотра, быть уверенными, что с ним все будет в полном порядке.

Внешний вид «Малыш-К»

«Малыш-З»

Данная модель может похвастаться значительными конструкционными изменениями в сравнении с классической версией, однако их стоимости, в свою очередь, разнятся лишь незначительно. Перечислим основные модификации устройства:

• Корпус и двигатель агрегата теперь заключены в полностью герметичную оболочку, что исключает любую возможность попадания воды внутрь устройства;
• Мощность данной модели меньше, чем у базовой версии;
• «Малыш-3» имеет меньшие размеры в сравнении с классическим.

Как и базовая модель, данный агрегат не оснащен никаким фильтром, однако этот несущественный минус легко исправить: достаточно купить обычный фильтр на рынке сантехники и установить его своими руками.

Модель «Малыш-3»

Итак, мы разобрали виды насоса «Малыш», технические характеристики каждой модели.

Критерии выбора насосов

Внимательно ознакомьтесь с критериями выбора устройства, ведь правильная работа агрегата полностью зависит от принятого решения.

Итак, вам предстоит учесть следующие показатели: напряжение, производительность, мощность, возможную глубину погружения и то, с помощью какого клапана осуществляется забор воды.

Технические характеристики агрегатов серии «Малыш»

Последний пункт следует осветить отдельно. Устройства с нижним забором особенно эффективны при использовании в колодцах или скважинах, а также при откачке воды из затопленных помещений. Недостаток применения подобных моделей состоит в высокой вероятности попадания различного рода мусора в корпус устройства. Таким образом, нижнезаборные модели – это отличный вариант насосов для колодца «Малыш».

Устройство агрегата с нижним забором воды

Насос с верхним забором наиболее часто применяется для обеспечения автономной работы водоснабжения, так как он имеет гораздо более качественную систему охлаждения, чем его нижнезаборный аналог.

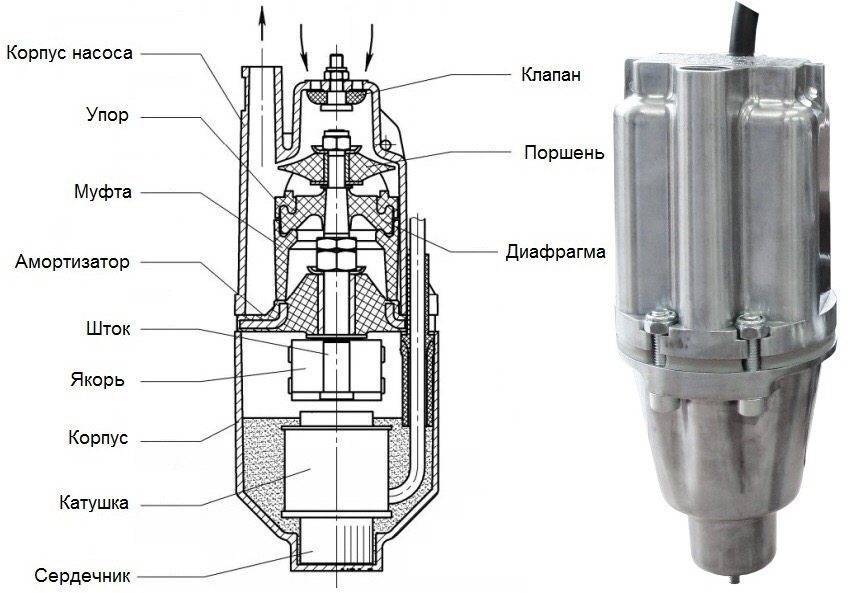

Конструкция насосов «Малыш-К» и «Малыш-М» с верхним забором воды

Ремонт насоса

Ремонт насоса ручеёк своими руками следует производить, если гарантийный срок уже вышел. Каждый вид неполадки вызывается своими причинами. Следовательно, и способы их устранения тоже будут индивидуальны.

При подключении к электросети, «Ручеёк» гудит, но воду не качает

Скорее всего, причина в разгерметизации корпуса. При узкой обсадной трубе, корпус насоса может биться о неё при работе. Учитывая скорость вибрационных колебаний, достигающую 100 в секунду, подобные удары приводят к отслаиванию заливки магнита.

Такие же явления наблюдаются, когда насос работал без воды, на сухую. Ремонт состоит в извлечении магнита из вибратора. Далее при помощи шлифмашинки нарезаются мелкие канавки по всей его площади. После следует нанести на него слой герметика, и установить на своё место. После того, как герметик полностью застынет, прибор собирается и испытывается на корректность работы.

Посторонние шумы, в виде металлических позвякиваний

Следует разобрать корпус, и осмотреть прибор изнутри. Когда на магните видно чёрное пятно и отпечаток от якоря, ясно, что происходит их соприкосновение в процессе работы. Это может привести к сгоранию обмотки электродвигателя. Замеряем высоту заливки штангенциркулем – она должна составлять 4,9см.

Если данная высота в ходе эксплуатации уменьшилась, потребуется подложить во втулку регулирующую шайбу, или несколько шайб, необходимой толщины. После этого насос собирается и испытывается. Если шайба подобрана точно по размеру, то металлический стук должен исчезнуть.

Неполадки электрических компонентов

Целостность обмотки электродвигателя можно проверить омметром. Если показатель прибора слишком велик – возможен обрыв цепи, а при нулевом показателе сопротивления, вероятно, обмотку двигателя пробило. Перемотка двигателя дело сложное и зачастую нерентабельное.

Проще приобрести новый двигатель, а то и новый насос. Если при включении в ток насоса, происходит выключение предохранительных автоматов (пробок), то налицо короткое замыкание. Следует проверить целостность питающего электрокабеля, а также прочих элементов внутренней проводки.

Если вы не уверены в своей квалификации электрослесаря, лучше передать «Ручеёк» для обследования и последующего ремонта специалистам. Электричество не любит дилетантов, и легкомысленное отношение к нему способно привести к большой беде.

Своей надежной работой, простой конструкцией и недорогой ценой бытовые насосы Ручеек полюбились потребителем еще со времен СССР. Российско-белорусское предприятие ОАО Ливгидромаш выпускает эти мини агрегаты, особенно популярные среди дачников, уже более сорока лет. При большом насыщении рынка импортными и другими отечественными насосами, электронасос Ручеек неизменно сохраняет лидирующие позиции.

Большим плюсом этого аппарата является то, что произвести ремонт помпы вполне можно самостоятельно, сэкономив время и деньги. Для этого необходимо ознакомиться с принципом работы и устройством аппарата.

Как выбрать подходящую модель?

Чтобы правильно выбрать насос, следует обратить внимание на цифровую маркировку различных моделей. После названия насос обычно стоят две цифры, характеризующие его работу. Первым показателем обозначен максимально возможный расход воды за одну минуту, который можно получить на выходе, если нет какого-либо сопротивления потоку воды

Первым показателем обозначен максимально возможный расход воды за одну минуту, который можно получить на выходе, если нет какого-либо сопротивления потоку воды.

В этой таблице наглядно представлены характеристики насосов разного типа, что позволяет сравнить их с данными о работе насоса “Водомет” (для увеличения кликните)

Второй показатель описывает максимальный напор, который насос может обеспечить в системе, если все точки забора воды перекрыты (так называемая ситуация работы насоса “в тупик”). Так, насос с маркировкой 60/52 подает наверх 60 л воды в минуту и может дать напор в 52 м (что соответствует 5,2 атмосферам), если все краны в системе закрыты, а прочие потребители отключены.

Разумеется, это данные для идеальной ситуации, которая не возникает практически никогда. Насос можно выбирать с использованием параметров для предельного режима работы, но при этом следует учитывать показатели для так называемой “рабочей точки”. Чтобы ее рассчитать, нужно предельные показатель разделить на два, т.е. взять 50% от максимума.

Сориентироваться при выборе насоса по его предельным показателям помогут следующие сведения:

Для колодцев и скважин с малым или средним дебитом, т.е. с номинальным расходом воды около 2-3 куб

м/час рекомендуется брать насос с максимальным расходом воды 60 л/мин, обычно этого хватает для обслуживания 3-4 точек потребления.
Если дебит сооружения превышает средние показатели (соответствует номинальному расходу воды в пределах 3-4 куб.м/ч), стоит обратить внимание на “Водомет” с максимальным расходом 115 л/мин.
При высоких показателях дебита (номинальный расход 4-6 куб.м/ч) рекомендуется приобрести агрегат, обеспечивающий беспроблемное расходование 150 л воды в минуту.

Максимальный напор насоса выбирают в зависимости от сведений о статическом уровне воды в скважине или колодце. (Его рассчитывают как расстояние от зеркала воды в спокойном состоянии до дна водозаборной выработки.)

Вот полезные рекомендации по конкретным цифрам:

• насосы с напором 30-32 м рекомендованы для сооружений с динамическим уровнем до 5 м;
• модели, обеспечивающие напор в 45-52 м, позволят поднять воду с глубины не более 25 м;
• насосы с показателями по напору в пределах 60-75 м предназначены для сооружений со статистическим уровнем 25-45 м;
• устройства с напором 92-115 м используются для исключительно глубоких скважин, статистический уровень таких сооружений может составить 45-60 м.

Таким образом, зная характеристики своего сооружения, можно сразу же сориентироваться по особенностям модели насоса “Водомет” для своей системы.

Моменты, заслуживающие внимания потребителей

Многочисленные достоинства модели «Ручейка» сопровождает несколько негативных моментов.

• Непереносимость холостого хода. Не оснащенный термозащитой «Ручеек» при работе без поступления воды даже в течение нескольких секунд способен выйти из строя. Причина? Повреждение обмотки за счет перегрева.
• Резьбовые соединения насоса «Ручейка» очень часто раскручиваются. Спровоцировано это беспрерывным вибрационным процессом. Но выход всегда есть, стоит только заменить обычные гайки на самоконтрящиеся.
• Со временем на болтах корпуса проступает ржавчина. Алюминиевый корпус насоса «Ручеек» оснащен стальными болтами, которые подвержены коррозии при длительном контакте с водой. Решить проблему легко – заменить существующие детали новыми, выполненными из цветных металлов.
• Замедлить процесс износа резиновых элементов насоса «Ручеек» способен дополнительный фильтр в виде металлической сетки, одетой на всасывающее отверстие агрегата.
• Чрезмерная или недостаточная фиксация обратного клапана также легко решается. До начала эксплуатации «Ручейка» достаточно подтянуть гайки или отрегулировать крепление.

Насос «Ручеек» как и все агрегаты вибрационного типа чувствителен к перепадам напряжения. Снижение показателей напряжения на 10 % вдвое ухудшает производительность. Радоваться, когда более высокое, чем требуется по техническим характеристикам, напряжение обеспечивает ускоренную работу не стоит. Такой процесс ведет к быстрому износу механизмов. Исключить проблемные ситуации поможет дополнение насоса «Ручейка» стабилизатором напряжения.

Краткий обзор популярных моделей ↑

На рынке более десятка популярных моделей, однако окончательно решить, какой вибрационный насос лучше для конкретного колодца, должен сам владелец. Для этого следует учесть конструкционные особенности и технические характеристики каждого изделия. Рассмотрим пять известных моделей.

Компактный аппарат имеет несколько модификаций со следующими характеристиками:

• напряжение – 220 В;
• мощность – 225-300 Вт;
• производительность – 400-1500 л/ч;
• напор – 40-60 м;
• вес – 5 кг;
• стоимость – 2250-2500 руб.

О насосе «Ручеек-1»

Это оборудование универсального назначения, однако мало подходящее для перекачки грязной воды (например, канализационных стоков). Специальных креплений к стенкам колодца не имеет, подвешивается на тросе или крепкой веревке. Имеет долгий срок службы, замена резиновых частей производится легко. Время эксплуатации – до 12 ч в сутки, постоянный контроль не нужен.

Бытовой насос «Малыш-М» предназначен для использования на дачных участках:

• напряжение – 220 В;
• мощность – 240-245 Вт;
• производительность – 1,3-1,5 м³/ч (до 1,8 м³/ч без напора);
• глубина погружения – 3 м;
• вес – 4 кг;
• стоимость – 1400-1800 руб.

Данная модель предназначена для перекачки чистой питьевой воды, но существуют и дренажные модификации, способные доставлять жидкость с большой степенью загрязненности. Чаще всего применяется для обеспечения 1-2 точек водоразбора или для полива сада (огорода). Существуют варианты с верхним и нижним водозабором. Основным элементом термозащиты является увеличенная медная обмотка, защищающая от перегрева.

Более простые модели подходят для полива огорода, мощные модификации – для обеспечения водой дома, фермы, небольшого предприятия.

• напряжение – 220 В;
• мощность – 225-240 Вт;
• производительность – 24 л/мин;
• максимальный напор – 60 м;
• вес – 3,8-5,5 кг;
• стоимость – 1400-1800 руб.

Преимуществом продукции бренда является продолжительность непрерывной работы до 200 часов (максимальное значение аналогов других производителей – до 100 ч). Удобный в использовании вибрационный колодезный насос имеет верхний штуцер водозабора, чем предотвращает забор грязи и мусора, однако пропускает частицы до 2 мм, поэтому его можно применять и в очистительных целях.

Минимальный диаметр и компактные размеры оборудования позволяют использовать его и в колодцах, и в скважинах.

• напряжение – 220 В;
• мощность – 180-280 Вт;
• производительность – 960-1100 л/ч;
• высота подъема воды – 60-80 м;
• вес – 4-5 кг;
• стоимость – 1700-3000 руб.

При покупке обратите внимание на длину кабеля питания – от 10 до 40 м. Более мощные модели оснащены более мощным двигателем и встроенным термостатом, который защищает от перегрева. Недорогие изделия служат для перекачки только чистой питьевой жидкости

Недорогие изделия служат для перекачки только чистой питьевой жидкости.

Небольшие легкие насосы предназначены для садовых и хозяйственных работ на загородных участках.

• напряжение – 220 В;
• мощность – 200 Вт;
• производительность – 660-1050 л/ч;
• высота подъема воды – 40-75 м;
• вес – 4-5 кг;
• стоимость – 1200-2500 руб.

Некоторые модели имеют нижний забор воды, что удобно для функционирования в глубоких водоемах. Листовая сталь и медная обмотка двигателя обеспечивают продолжительный срок службы. В комплекте кроме набора кабелей имеются запасные мембраны.

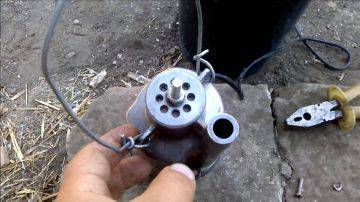

Разбор насоса

После поднятия прибора из скважины, следует продуть выходной штуцер, удалив из насоса остатки воды. На всех стыкуемых деталях аппарата следует нанести метки маркером, чтобы при сборке установить их в точную позицию. Затем приступаем к разборке корпуса, зажав его в тисках за уступы близ винтов. Винты, стягивающие две половины корпуса (4 штуки), следует ослаблять равномерно. После снятия крышки, из корпуса достаётся вибратор – основной рабочий агрегат насоса.

Открутив фиксирующую шайбу, расположенную сверху вибратора, можно разобрать весь узел. Все комплектующие детали нанизываются на центральный шток друг за другом, подобно кольцам на детской пирамидке. Главное – при разборке вибратора запомнить правильную последовательность всех этих деталей. Для этого рекомендуется каждый этап демонтажа запечатлевать на камеру телефона.

Установка в колодце или скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

Трос цепляется за специальную проушину

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

Схема установки погружного вибрационного насоса

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Хомут лучше брать такой

Подготовка и спуск

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине

Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

Вариант вертикальной установки в открытом водоеме

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

Устранение неполадок

К сожалению, насос может выйти из строя, а ремонт в мастерской по какой-то причине окажется недоступным. Некоторые поломки хозяевам под силу устранить самостоятельно. Тем более их можно диагностировать по характеру работы агрегата.

Не поступает вода или слабый напор

У неисправности три основные причины:

1. Неполадка связана с ослаблением болтов, расположенных поверх амортизатора. Для устранения необходимо открыть кожух и зажать гайки до упора. Чтобы в дальнейшем исключить их разбалтывание, требуется законтрить верхнюю гайку. Если болты наружного кожуха заржавели и внутрь насоса попасть невозможно, необходимо их срезать при помощи болгарки, а затем заменить новыми.
2. Произошёл разрыв клапана, служащего для регуляции слива воды. Он находится внутри корпуса. Деталь заменятся новой.
3. Выход из строя штока, служащего для крепления якоря и поршня. Починить эту деталь теоретически невозможно. А на практике известны случаи, когда искривлённую деталь подвергали выпрессовке, с последующим нарезанием внутренней и наружной резьбы, и подвариванием перехода с помощью сварки (для подстраховки). Однако такой сложный ремонт большинству владельцев насоса не по силам. А в ремонтных мастерских не всегда берутся за столь филигранную токарную работу. Поэтому многие хозяева выбрасывают вышедший из строя насос и покупают новый.

Происходит обугливание кабеля

У поломки может быть две причины:

1. Нарушение изоляции кабеля. Специалистами рекомендуется заменить его целиком, вместо частичной замены с применением скруток или пайки. Однако выполнить такой правильный с точки зрения электриков ремонт в этом случае невозможно. Дело в том, что кабель залит в моторном отсеке компаундом, и починить кабель можно только путём замены повреждённого участка.
2. Перегорела обмотка. Неполадка диагностируется домашним тестером – на обмотке не обнаруживается напряжение. Необходимо заменить обмотку. Делать это лучше в ремонтной мастерской.

Слышна сильная вибрация насоса

Вероятная причина:

Отслойка магнита. Для устранения неполадки потребуется разобрать агрегат. В магните и на внутренней части моторного отсека с помощью болгарки делаются насечки. Затем изнутри отсек смазывается эпоксидным клеем и герметиком. Магнит вставляется на место. После полного высыхания можно собрать насос.

Насосом создаётся очень слабый напор

Причиной может быть:

Плохое крепление гаек амортизатора или малая величина зазора в вибраторе. Требуется зажать гайки. Либо увеличить зазор путём добавления шайб. Их количество определяется опытным путём. Цель добавления – обеспечить достаточное давление воды.

Средняя рыночная цена от 1 200 до 1 700 рублей. Считается, что стоимость насоса окупается в среднем за два года постоянной эксплуатации. Поэтому специалисты рекомендуют использовать насосы этой марки для обеспечения автономного водоснабжения загородных домов и дач.

Модельный ряд и производители

Изначально «Родничок» разрабатывался для промышленных целей. Но учитывая, что мощные насосы такого типа нуждаются в большом количестве электроэнергии, разработчики решили сделать упор на частного потребителя.

В результате создали компактную модель вибрационного погружного типа, которая и по сей день успешно применяется в быту.

На сегодняшний день официальным производителем классического насоса «Родничок» является УЗБИ — Уральский завод бытовых изделий, выпускающих две модификации насоса:

• «Родничок» БВ-0,12-63-У — вариант с верхним забором воды;
• «Родничок» БВ-0,12-63-У — вариант с нижний забором воды.

Обе модели могут комплектоваться шнуром электропитания 10м, 16м, 20м или 25м.

Также выпуском насосов «Родничок» занимается московский завод ЗАО «Зубр-ОВК», выпускающий модель под названием «Родничок ЗНВП-300», которая мало чем отличается от классических электронасосов, производимых УЗБИ.

Вибрационные погружные насосы для бытового использования, выпускаемые под маркой «Родничок» соответствуют ГОСТ и являются надёжным, безопасным и долговечным оборудованием

Учитывая, что «Родничок» не столь известный и народно любимый насос, как тот же «Малыш», крайне редко можно встретить его подделки.

Доступная цена электронасоса объясняется простотой его конструкции и использованием только российских деталей для его производства.

Галерея изображений
Фото из

Недорогие, но крайне выносливые вибрационные насосы идеально подходят для забора воды из дачных колодцев. В организации постоянно действующих автономных водопроводов их используют гораздо реже

Установка насосного агрегата Родничек производится предельно просто: к патрубку насоса (1) через обратный клапан подсоединяется напорная труба, через проушины (2) продевается фиксирующий капроновый шнур

Для того чтобы зафиксировать положение кабеля его скотчем прикрепляют к напорной трубе. Первая сцепка (3) в 20 -30 см от патрубка, следующие через каждые 1,0 — 1,2 м

Для того чтобы между дном колодца и низом насоса, а также верхушкой агрегата и зеркалом воды было оставлено обозначенное производителем расстояние, на напорной трубе перед погружением в воду надо сделать яркую метку

Для того чтобы вибрационный насос во время перекачки воды не бился о стенки колодца, его лучше расположить по центру выработки

Для нормальной работы вибрационника в скважине нужно, чтобы внутренний диаметр ее обсады был на 10 см больше максимального диаметра насоса

Чтобы вибрационный агрегат во время работы не бился об обсадку скважины, его оснащают защитными кольцами из шланга или свернутой в трубочку резины

Работающие в качестве амортизаторов резиновые кольца периодически надо менять, т.к. они истираются о стенки скважины

Вибрационные насосы в дачном хозяйстве

Подключение вибрационного насоса

Сцепки силового кабеля с напорной трубой

Отметка глубины установки насоса

Приспособление для установки вибрационника

Скважина для установки вибрационного насоса

Приспособление для защиты насоса и скважины

Замена защитных колец на вибрационнике
