Котел на отработке своими руками: конструкция, принцип работы, схема устройства

Продукция промышленного производства

Хотя по готовым чертежам котел на отработке своими руками сделать совсем не сложно, все же такие изделия выпускают и промышленные предприятия.

Подобное оборудование рекомендуется использовать для отопления таких помещений:

  • загоны для животных;
  • складские помещения и гаражи;
  • производственные цеха и технологические линии;
  • зимние сады и оранжереи;
  • городские и частные бани;
  • загородные домики.

Примечательно, что оборудование отопительного котла водяным контуром позволит использовать его более эффективно и обогревать большую площадь.

Среди наиболее известных марок котлов на отработке от промышленных производителей можно назвать несколько:

  1. Котел Kroll SKE 100 F, производство Германия. Универсальный агрегат, способный работать на любом виде отработки, в том числе, растительном масле, а также на дизельном топливе.
  2. Модель Kroll W401-L, производство Германия. Для этого прибора также подходит любой вид отходов. При этом не нужен дополнительный монтаж горелки.
  3. Финский котел DanVex B-30 и В-220 с одноступенчатой горелкой. Перерабатывает дизельное топливо, любой вид отработки и даже традиционное топливо для печей.
  4. Модель Тепламос НТ-320 и НТ-370, производства России, способны работать на любом жидком горючем, в том числе, керосине и дизтопливе.

В любом случае, такой котел можно собрать самостоятельно, и даже подключить к нему водяной контур.

Выбор материалов

При выборе компонентов котла следует руководствоваться принципом целесообразности. Если планируется отопление небольшого помещения – оборудование на отработанном масле можно сделать из газового баллона.

Достаточно небольшой модернизации, включающей в себя изготовление трубы с отверстиями, входного отверстия для подачи топлива и дымохода.

(Котел из газового баллона)

Если же необходимо сделать печь полностью из подручных материалов – следует правильно подобрать комплектующие. При выборе специалисты рекомендуют придерживаться таких требований:

  • Марка стали и ее толщина. Можно использовать 15К или 20К. Они выдерживают значительную температуру без изменения конфигурации. Толщина стали для камеры сгорания – от 3 мм и более. Корпус изготавливается из металла 2 мм. Применение чугуна нецелесообразно, так как он сложно поддается обработке;
  • Сварка. Главным условием является герметичность конструкции и надежность сварочных швов;
  • Регулирование положения. Для этого к дну приваривают ножки с функцией изменения высоты.

После изготовления котла необходимо проверить его надежность и качество сварных швов. При испытании мощность необходимо наращивать постепенно, одновременно контролируя сохранение целостности элементов.

Конструкция и принцип действия масляной печи

Конструкция выглядит как два бачка, верхний и нижний, соединенные перфорированной трубой. Они смещены относительно поперечной оси друг друга. Многие считают, что бачки в идеале должны быть цилиндрической формы, но на практике выяснилось, что прямоугольные абсолютно им не уступают. Для того что конструкция была установлена на пол, в ее устройстве предусмотрены ножки. Устройство печи изображено на схеме ниже:

Принципом работы аппарата является пиролизное сжигание тяжелого топлива. Многие знают, что машинное масло воспламеняется при достаточно высоких температурах, и для сжигания в домашних условиях потребуется обратить его в пары. Чтобы создать данный эффект потребуется заполнить отработкой нижний бак через отверстие где-то наполовину, после чего разжигать. Но для этого понадобится легкое топливо вроде растворителя или бензина.

Во время горения бензина отработка нагревается и начинает испаряться, в результате чего пары воспламеняются и печь начинает «работать». Нижний бак является первичной камерой сгорания, там топливо частично сгорает благодаря подаче через отверстие воздуха. Для регулировки интенсивности процесса служит специальная заслонка, при помощи которой частично перекрывается поток воздуха. Максимальный расход топлива 2 л/ч, в режиме поддержки температуры – 0,5 л/ч.

Печка на отработке своими руками оборудуется вертикальным газоходом, на котором есть большое количество отверстий для прохода вторичного воздуха. Продукты горения, которые попадают в перфорированную трубу вперемешку с парами отработки хорошо в ней и внутри верхнего бачка дожигаются. После этого дымовые газы выходят из печи через патрубок дымохода, огибая перегородку. Их температура довольно высокая, и для того чтобы уберечь большую часть тепла вместе с газами, рекомендуется провести следующие действия:

  • дымоход проложить вдоль стены через все помещение, сделав уклон в сторону печи, это проверенный метод, стенки трубопровода обладают хорошей теплоотдачей;
  • смонтировать водяной контур, экономайзер, сразу за патрубком, подключив к нему небольшой бак, аккумулятор, и пару радиаторов отопления.

Особенности эксплуатации печки на отработке

Розжиг печи

До розжига печи её сначала нужно заправить отработкой не менее чем в полбака и сверху долить несколько грамм бензина или растворителя. Обычно нагревание до рабочей температуры занимает не более пяти минут. На куске длинной проволоки надо намотать кусок бумаги сделав своеобразный фитиль, поджечь его, и через отверстие для заправки отработки аккуратно поджечь бензин. Бензин разогревает масло до температуры испарения горючих веществ где дальше происходит их воспламенение. В перфорированной трубе образуется устойчивое горение паров масла. Интенсивность горения регулируется прикрытием или открытием заправочного отверстия, откуда непосредственно происходит поддув воздуха.

Видеоинструкция по использованию

Безопасность

Какой бы надёжной ни казалась ваша печь, не стоит забывать и всегда нужно соблюдать, элементарные правила пожарной безопасности:

  • Не оставляйте горящий очаг надолго без присмотра.
  • Не устанавливайте печь рядом с легковоспламеняемыми предметами и материалами.
  • Не располагайте никаких предметов на дистанции ближе чем 0,5 метра от печи.
  • Регулярно проверяйте дымоход на предмет прохудившихся мест.
  • В качестве топлива используйте только предварительно отфильтрованную отработку без малейшего присутствия воды.

Чистка и ремонт

Регулярной чистке в нашем случае будет подвергаться только нижний бак, так как там происходит осаждение не сгоревших компонентов и копоти. Для очистки бака достаточно снять с него верхнюю часть и доступ открыт. Стенки лучше всего очищать жёстким металлическим предметом наподобие шпателя или же щёткой по металлу. После очистки стенки можно промыть небольшим количеством бензина и после этого высушить. Ставим всю конструкцию на своё место и можно снова пользоваться печью.

Печь на жидком топливе, в частности на отработанном моторном масле, в изготовлении не сложнее обычной дровяной буржуйки, а в чём-то даже и проще её. Любой человек владеющий навыками сварки и работавший с металлом, в состоянии её собрать у себя в гараже, можно сказать, на коленке. В холодное время года такая печка всегда будет палочкой выручалочкой в гараже или на даче.

Заводские варианты

Печи, работающие на отработанном масле, делают не только кустарным методом, они выпускаются и промышленностью. Причем есть как импортные, так и российские. Но тип построения у них разный.

Европейские или американские котлы на отработке относятся они к категории печей на жидком топливе. В них используется принцип наддува: масло распыляется на мелкие капельки, соединяется с потоком воздуха. И уже топливно-воздушная смесь поджигается. Импортные заводские печи используют тот же принцип, только ставится особая горелка, в которой топливо перед распылением разогревается.

Чтобы оценить разницу в технологиях и строении, посмотрите следующее видео. Устройство совсем другое.

В печах российского производства в большинстве используется первый принцип — имеется раскаленная (плазменная) чаша в которой жидкое топливо пререходит в газообразное, перемешивается с воздухом и сжигается. По такому принципу построены следующие агрегаты:

  • Геккон. Производится во Владивостоке. Делают агрегаты мощностью 15, 30, 50 и 100 кВт/час. Это — водогрейные котлы, которые встраиваются в систему водяного отопления. Цены от 70 000 рулей за 15 кВт котел.

    Котлы на отработке российского производства «Геккон»

  • Тайфун. Их производит фирма «Беламос». Это теплогенераторы: нагревают воздух. Есть два варианта — Тайфун ТМ 15 и ТГМ 300, выдают 20-30 кВт/час (цена: 45 000 рублей и 65 000 рублей соответственно).
  • Елочка-Турбо, есть на 15 кВт, есть на 30 кВт. Эти установки нагревают воздух, но есть возможность сделать водяную рубашку.
  • Печи «Тепламос» мощностью от 5 кВт/час до 50 кВт/час. Относятся к разряду тепловых пушек (греют воздух). Начинают работу с электроразогрева плазменной чаши, по достижении нужной температуры начинается подача топлива и включается принудительная подача воздуха в зону горения. Цена этих установок — от 30 000 руб за агрегат мощностью 5-15 кВт.

3 Особенности конструкции

Основой котла на отработке является испаритель, который позволяет получать насыщенный пар, в последующем сжигающийся в верхней камере аппарата. Сжигание топлива может выполняться в теплогенераторе двумя способами:

  • Масло льется на раскаленную поверхность, в результате чего образуется пар.
  • Поджигается жидкое топливо, что приводит к появлению насыщенного пара, который догорает в верхней камере.

В устье дымохода располагается неподвижная крыльчатка, которая препятствует быстрому отводу горячих газов, повышая показатели КПД тепловой установки. В камере сгорания за счёт использования заслонки возникают завихрения горячего воздуха, теплообменник и циркулирующий внутри него носитель быстро прогреваются, позволяя обеспечить максимально возможные показатели эффективности теплогенератора.

Механические установки, в которых правильно отрегулирована подача масла на испаритель, будут отличаться великолепной топливной экономичностью. Расход отработки при полной мощности аппарата будет составлять не более 1 литра на час работы прибора. У отдельных модификаций котлов имеется возможность регулировки мощности и расхода топлива, что достигается за счёт уменьшения или увеличения интенсивности подачи масла на испаритель.

Заводские установки котлов на отработанном масле могут иметь один или два контура, что позволяет использовать прибор для отопления и горячего водоснабжения. Такие теплогенераторы станут отличным вариантом для дачи и небольшого частного дома, избавляя домовладельцев от необходимости покупки дорогого газового или электрического бойлера. Двухконтурный котел на отработке будет отличаться топливной экономичностью, надежностью и простотой в эксплуатации.

Отопление на отработанном масле для частного дома

Отработанное масло для обогрева изначально применяли вместе с соляркой. Такой способ доказал свою эффективность и экономичность. Тогда решили удешевить средство еще больше и убрали солярку из состава. Отработанное масло по своим характеристикам напоминает дизельное топливо, но стоит на порядок дешевле.

Фото 1. Так выглядит отработанное масло, которое используется для отопления. Жидкость тёмно-коричневого цвета.

Особенности использования

Отработку в качестве топлива используют в специальном котле или в печи. Только это гарантирует полное сгорание продукта без образования чадного дома. Переоборудование системы отопления или установка нового контура окупается в первый год использования средства.

Виды топлива. Сколько получают тепла при сжигании одного литра?

Сжигание одного литра такого топлива дает 10—11 кВт тепла в 60 минут. Продукт, подвергшийся предварительной обработке, обладает большей мощностью. Его сжигание дает на 25% больше тепла.

Разновидности отработанных масел:

  • моторные масла и смазочные средства, используемые в различных видах транспорта;
  • индустриальные продукты.

Плюсы и минусы

Плюсы топлива:

  • Экономическая выгода. Деньги на топливе экономят потребители, но наибольшую выгоду получают предприятия. Реализация отработки избавляет от затрат на хранении, транспортировки и утилизации средства.
  • Сохранение энергоресурсов. Отказ от использования для отопления газа и электроэнергии препятствует истощению источников.
  • Защита окружающей среды. Из-за высокой стоимости утилизации, владельцы предприятий и транспортных средств избавлялись от масла, сливая его в водоемы или в грунт. Это негативно сказывалась на состоянии окружающей среды. С началом применения отработки в качестве топлива такие манипуляции прекратились.

Минусы топлива:

  • представляет опасность для здоровья, если продукт сгорает не полностью;
  • большие габариты дымохода — 5 м в длину;
  • сложность поджига;
  • плазменная чаша и дымоход быстро засоряются;
  • работа котла приводит к сжиганию кислорода и выпариванию влаги из воздуха.

Как отрабатывают масло?

Отработку получают при сжигании любого вида масла, но для отопления помещения обычно используют средства нефтепереработки из двигателей внутреннего сгорания.

Также из индустриальных механизмов, компрессоров и энергетического оборудования.

Что не относится к подобному топливу?

Перечень продуктов, не относящихся к отработке:

  • переработанные масла растительного и животного происхождения, которые используются для бытовых нужд;
  • твердые отходы с отработкой;
  • растворители;
  • продукты, которые не подлежат такой же переработке, как отработка;
  • нефтетопливо природного происхождения из разлива;
  • другие неиспользованные нефтепродукты.

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и  сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

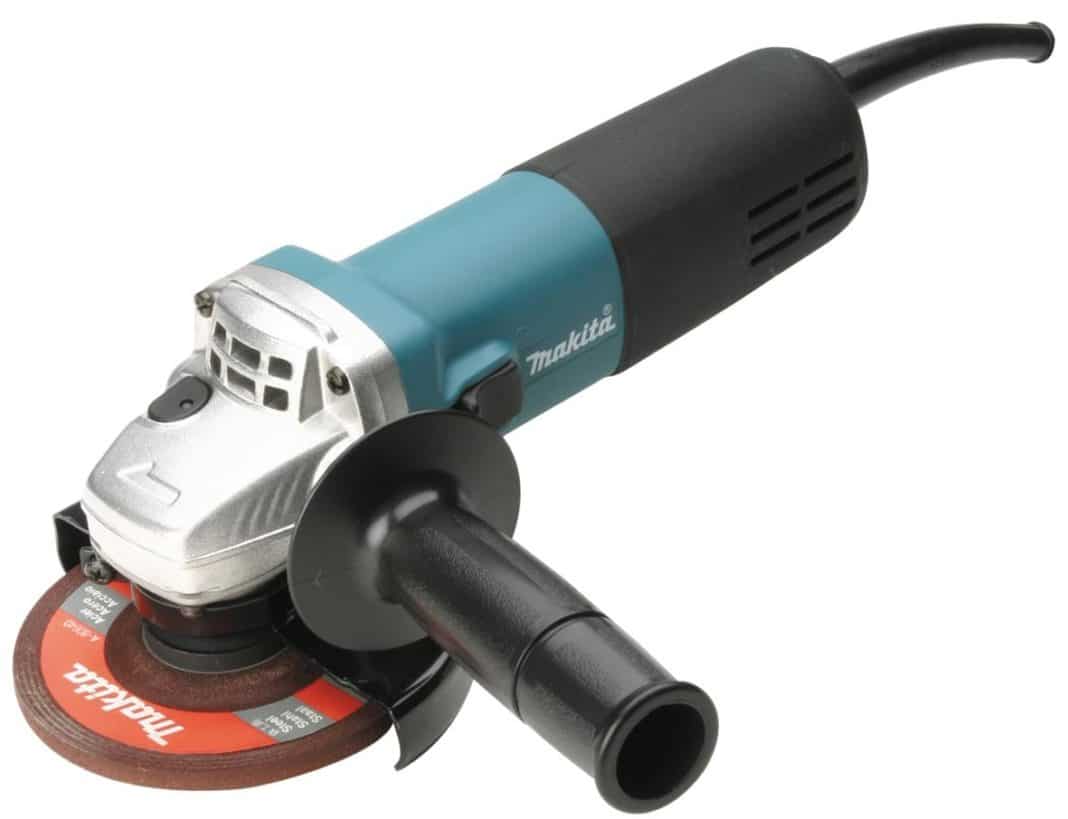

  • болгарка;
  • сварочный аппарат;
  • молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

  • огнеупорное асбестовое полотно;
  • герметик термостойкий;
  • стальной лист толщиной 4 миллиметра;
  • металлическая труба с сечением 20 и 50 сантиметров;
  • компрессор;
  • вентиляционную трубу;
  • сгоны;
  • болты;
  • стальные переходники;
  • углы полудюймовые;
  • тройники;
  • арматуру сечением 8 миллиметров;
  • насос;
  • бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

  1. Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
  2. Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
  3. В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
  4. Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
  5. Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
  6. Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
  7. В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
  8. В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
  9. Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

  1. В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
  2. Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
  3. Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки.  Соорудить ее можно самостоятельно:

  • уголки размером половину дюйма соединяются за счет сгонов и тройников;
  • на маслопровод закрепляется штуцер с помощью переходников;
  • все соединения предварительно обрабатываются герметиком;
  • из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
  • для установки горелки используются две разного размера пластины из стали;
  • внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
  • горелка вставляется в предназначенный для нее корпус;
  • после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
  • большая пластина монтируется в качестве крепежной накладки;
  • в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
  • две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Самостоятельная установка отопительного прибора

При монтаже соблюдают рекомендации по сборке деталей агрегата:

  1. Корпус нагревательного прибора и незащищенные термоизоляцией секции дымохода устанавливают на расстоянии полуметра от деревянных и пластиковых элементов строения. Для огнестойких конструкций – не ближе 10 см.
  2. Выходное отверстие и внешние фрагменты дымохода утепляют и защищают сэндвич-укрытием для предотвращения накопления конденсата и отложений сажи.
  3. Установленные жидкостные магистрали оснащают предохранителями от избыточного давления и удаления пузырьков воздуха, скомпонованными в группу безопасности.
  4. Котельную оборудуют системой вентиляции с рекуперацией для удаления запахов и поступления новых порций кислорода к пламени.
  5. Для управления мощностью агрегата устанавливают нагнетатель подачи топлива с управлением числа оборотов как дополнение к обязательному регулировочному крану. Котел оснащают термостатом, блокирующим поступление солярки при перегреве корпуса.


При монтаже котла соблюдают правила по сборке.

Для местностей с неплановыми отключениями электричества автоматику, нагнетающие устройства и оборудование дублируют автономными источниками питания. Возможны монтаж параллельной подачи топлива автомобильными насосами и удаление продуктов горения вентиляторами, работающими от резервных 12-вольных аккумуляторов.

Достоинства и недостатки самоделок

Более-менее приличные котлы на отработке, созданные именитыми производителями, стоят довольно дорого – от 30-40 тысяч рублей, не считая ёмкости для топлива (она приобретается отдельно). На рынке представлено множество моделей, отличающихся тепловой мощностью и функционалом. Если же денег на покупку заводского масляного котла для частного дома нет, люди отдают предпочтение самоделкам.

Давайте посмотрим, чем так хорош котёл на отработке с водяным контуром, изготовленный своими руками:

  • Дешевизна – если под руками есть необходимые материалы, остаётся потратиться разве что на электроды для сварочного аппарата и на отработанное масло.
  • Стабильная работа – если выполнить котёл согласно чертежам, горение будет ровным и стабильным, как это реализовано в заводских образцах.
  • Возможность внесения изменений в конструкцию – вам не страшна потеря гарантии, так как её здесь нет.
  • Возможность сделать котёл на отработанном масле прочнее и надёжнее – заводские модели, изготовленные в последние годы, отличаются довольно слабыми узлами. Выбрав надёжный и толстый металл, вы сможете сделать самоделку более выносливой и долговечной;
  • Лёгкость в ремонте – самодельный котёл на отработанном масле обладает простой конструкцией, с которой вы знакомы, как никто другой.

Есть и недостатки:

  • Самодельные котлы отопления на отработке могут отличаться по КПД от своих заводских собратьев, причём в меньшую сторону.
  • При неправильной сборке возможно возникновение аварийных ситуаций.
  • Низкий уровень безопасности – но здесь многое зависит от опыта сборщика и соблюдения правил ТБ.
  • Трудно регулировать теплоотдачу, чтобы стабилизировать температуру воздуха в обогреваемых помещениях.

Недостатки имеются, но они есть и у фабричных образцов.

Типы конструкций на отработке

В зависимости от области применения, котлы, использующие в качестве топлива отработанное масло, можно разделить на три группы:

  • бытовые печи;
  • водонагревательные агрегаты;
  • отопительные котлы.

Бытовые печи устанавливают в помещениях, которые по ряду причин нельзя оборудовать водяным отоплением. Эти агрегаты характеризуются пониженным расходом топлива, а их конструкция обеспечивает наиболее полное сгорание масла. Бытовое оборудование является практически бездымным. Кроме того, печи нередко оборудуют системами очистки выбросов, что повышает безопасность их эксплуатации. Главное преимущество агрегатов этого типа — в их мобильности. Небольшие размеры позволяют легко транспортировать печь и установить её в небольшом помещении

Немаловажно и то, что устройство при необходимости можно легко дооснастить водяным контуром или площадкой для приготовления пищи

Бытовая масляная печь

Водонагревательные агрегаты на уровне модуля для дожигания газов имеют специальную платформу, на которую опирается ёмкость с водой. Её тороидальная форма даёт дополнительное преимущество, поскольку нагрев осуществляется как снизу, так и со стороны дымового канала, который проходит внутри бака. Для автономной подачи воды на входе в бойлер монтируют небольшой водяной насос. Благодаря высокой температуре, нагреть воду можно гораздо быстрее, чем в заводских водонагревателях. Например, 100 литровый бак набирает температуру от 20 °C до 65 °C примерно за два часа, в то время как электрическому или газовому прибору потребуется в два раза больше времени. Если же говорить о стоимости условного литра горячей воды, то при использовании отработки затраты уменьшаются в 20–25 раз.

Ёмкость, установленная на уровне зоны дожигания, превращает печь на отработке в мощный водонагреватель

Отопительные котлы используются для подключения к водяным системам обогрева, поэтому оборудуются устройствами дожигания отработанных газов, фильтрами и устройствами безопасности. Несмотря на все меры предосторожности, оборудование для отопления отработанным маслом рекомендуется устанавливать в отдельных помещениях или пристройках. Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива

Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс

Нагрев воды в отопительных агрегатах обеспечивает теплообменник, установленный в зоне горения топлива. Он может быть выполнен как сплошной водяной рубашкой, так и в виде спирального трубчатого контура. Движение теплового агента в системе возможно благодаря циркуляционному насосу, работающему от электричества. Регулировка температуры теплоносителя осуществляется снижением температуры пламени. Для этого котёл оборудуют системой принудительной подачи воздуха. Снижая или повышая обороты турбины, регулируют подачу воздуха в зону горения. Установка термостата позволяет автоматизировать этот процесс.

Котёл с водяным контуром спирального типа обеспечит работу отопительной системы загородного дома

Отопление – это важно

Вопрос отопления возникает еще во время проектирования нового дома. Иногда он появляется при изменении режима эксплуатации. Так, например, человек мог приобрести себе дачный домик, в котором прошлые хозяева бывали только в теплое время. Теперь же он намерен посещать его поздней осенью и зимой. Что же делать? Не оставаться же в холодном помещении? Ответ очевиден – отопление

Важно выбрать какое именно и с каким теплоносителем. Это зависит от многих факторов

Большинство старается использовать в своей системе воду, так как она является самым дешевым и энергоемким теплоносителем. При этом если температура упадет ниже нуля, то она замерзнет. В результате систему придется отогревать, и в лучшем случае заваривать некоторые лопнувшие трубы. В худшем – менять всю систему, включая котел. Такая ситуация не только не приятная, но и затратная.

Поэтому зимой для воды используются специальные добавки, препятствующие замерзанию. Они бывают разные, начиная от жидкости с минеральной солью, и заканчивая спиртовыми. Каждая обладает своими положительными и отрицательными качествами. Но все же, ни одну из них нельзя назвать идеальной. Именно в связи с этим многие задумываются не о том, что добавить в воду, а на что ее заменить.
