Дровяной газогенератор своими руками — как сделать древесный

Варианты изготовления своими руками

Решая, как сделать био газогенератор своими руками, первым делом выбирают конструкцию. Для этого стоит использовать схемы заводских или самодельных агрегатов. Имея готовые чертежи, несложно изготовить газген для отопления или же газогенератор для копчения своими руками.

Инструменты и материалы

Для самостоятельного изготовления газогенератора необходимо подготовить следующие инструменты:

  • сварочный аппарат,
  • болгарку,
  • дрель,
  • набор ручных инструментов,
  • крепежные детали.

Изготовление вертикального газогенератора

В устройстве вертикального процесса горения вырабатываемый газ поднимается вертикально вверх и направляется по трубе для фильтрации и охлаждения. Порядок действий:

  1. В качестве корпуса можно использовать готовую металлическую бочку или же из листовой стали толщиной 8-10 мм и уголка создать конструкцию требуемой конфигурации.
  2. Бункер делают из аналогичного материала и фиксируют внутри корпуса.
  3. Камеру сгорания изготавливают на основе пустого газового баллона.
  4. Горловину камеры сгорания оснащают жаропрочными прокладками из силикона или силикатов.
  5. Далее оборудуется воздухораспределительная коробка, рядом монтируют обратный клапан. Между воздухораспределительным узлом и камерой выполняют фурмы.

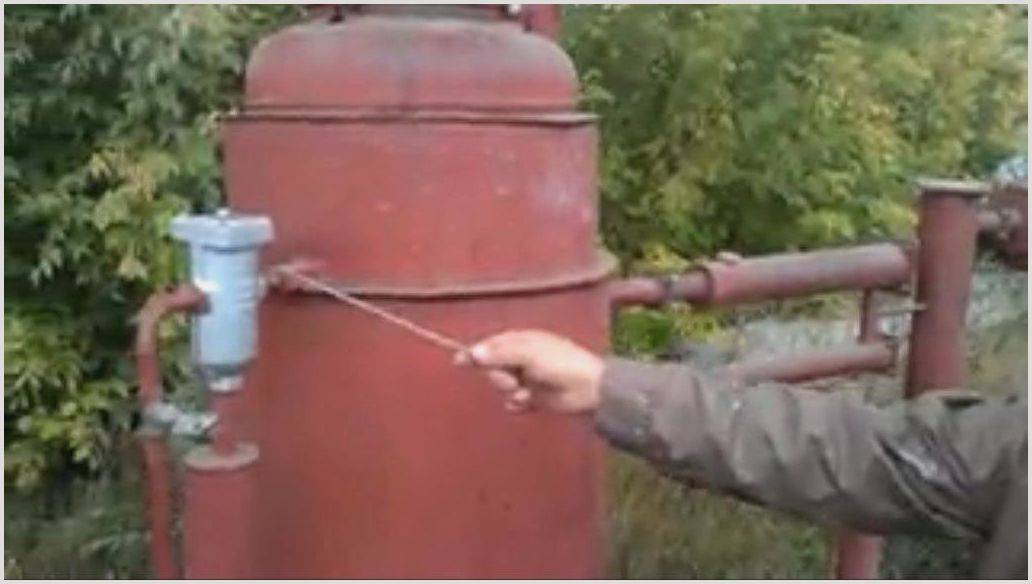

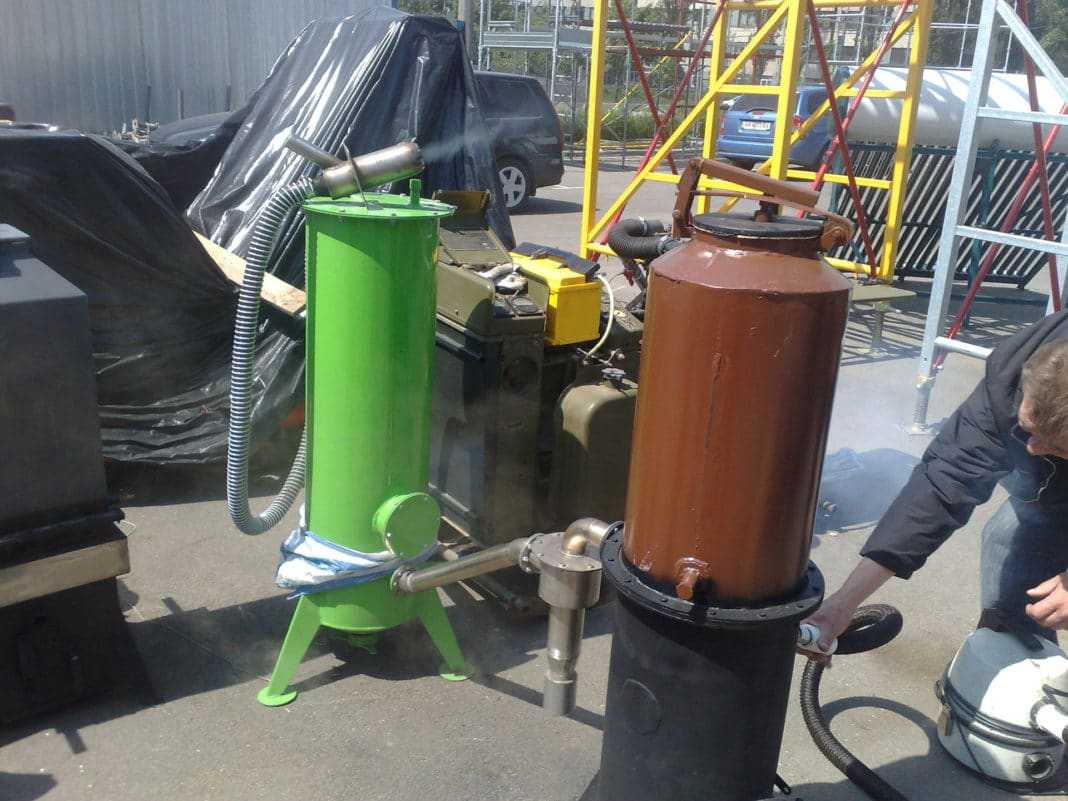

  6. Для создания узла фильтрации газа используют корпус старого огнетушителя.

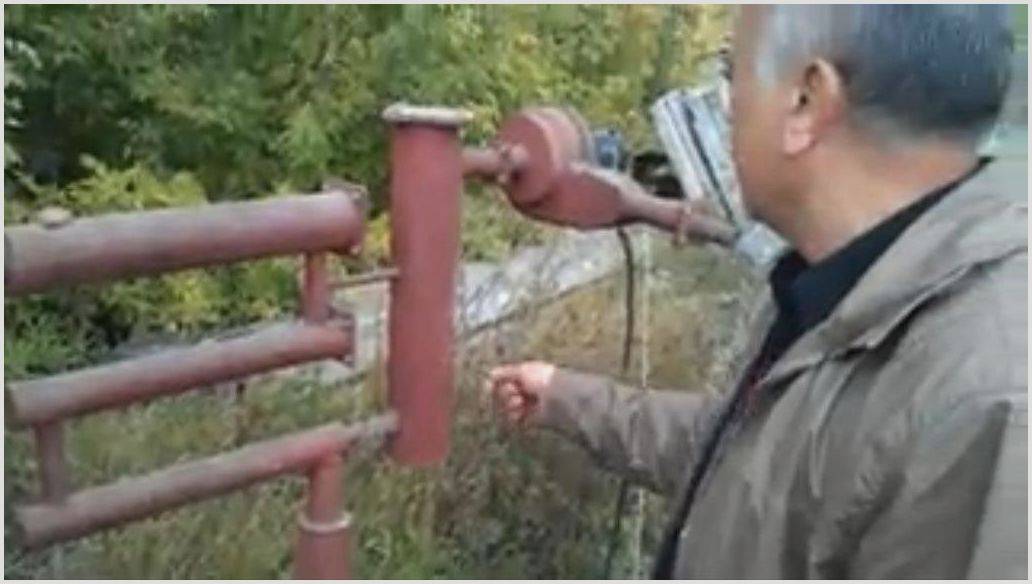

  7. Для охлаждения газа после грубой очистки устанавливают обычный радиатор, при желании делают специальный змеевик.
  8. Чтобы отводить конденсат, применяют сеператор. Для этого в трубу d3-5 мм вставляют ребристую пластину и фиксируют к точке подачи холодного воздуха, нижняя часть оснащается краном слива конденсата.
  9. Колосниковую решетку изготавливают из жаропрочной арматуры, но лучше использовать готовый чугунный колосник подходящего размера.
  10. Устанавливают дверцы из жаропрочных основ с герметичными уплотнителями.

Изготовление вертикального газогенератора

Необходимо помнить, что герметичность – одно из важных условий корректной работы устройства.

Изготовление горизонтального газогенератора

В теплосиловых установках горизонтального процесса горения газ перемещается в нижней половине корпуса горизонтальными потоками. Устройство несколько проще, чем в аналогичном оборудовании вертикального вида.

Составные элементы горизонтального газогенератора:

  • корпус с бункером, воздуховодом и газораспределительным узлом,
  • камера сгорания, которая оборудуется герметичной горловиной,
  • фильтры, охлаждающий отсек, смеситель.

При конструировании агрегата следует использовать схемы и чертежи промышленных или самодельных газгенов.

Как сделать мини автоген своими руками

Автогенная сварка и резка нашла широкое применение, что связано с ее универсальностью в работе с разными металлами. Мини-автоген – это шаг в направлении повышения удобства использования такого метода в домашних условиях и возможности легкой транспортировки аппарата.

Данный тип сварки металлов особенно полюбили маленькие мастерские, расположенные порой в удаленных районах и сельской местности. Мини-автоген позволяет обеспечить ремонтные работы с выездом на место. Небольшое и удобное устройство этого типа можно изготовить своими руками и затем использовать по своему усмотрению.

Типы газогенераторов


Газогенератор обратного процесса

Различают газогенераторы прямого, обратного и горизонтального процесса. В газогенераторах с прямым типом газогенерации воздух подается снизу через колосниковую решетку, а газ забирается сверху. Такой газогенератор оптимально подходит для сжигания угля полукокса и антрацита. Мощность генератора повышается за счет обогащения газа водородом из воды.

Газогенератор обратного процесса отличается тем, что воздух подается в зону горения, в среднюю часть, а забирается газ из зольника, ниже зоны горения. В таком газогенераторе обычно газ используется для подогрева дров. Прибор оптимально подходит для сжигания топлива, содержащего смолы: древесных отходов, дров, древесного угля.

В газогенераторах горизонтального процесса воздух подается сбоку, внизу, причём на выходе воздухозаборной камеры устанавливается вентилятор для нагнетания воздуха. Активная зона занимает небольшое место – между отверстием фурмы и газоотводной решеткой. Такой генератор быстро разогревается и реагирует на изменение режимов работы.

Пиролизный котел имеет усовершенствованную конструкцию по сравнению с простым газогенератором. У него две камеры сгорания: в первой из них сгорает топливо и образуется горючий газ, а в другой газ сгорает и тепло передается теплоносителю. Чтобы превратить газогенератор в пиролизный котёл, нужно добавить еще одну камеру сгорания и теплообменник.


Пиролизные генераторы полностью сжигают дрова, поэтому более экономны и экологичны

Схема действия пиролизного газогенератора такова:

  1. Воздух подается в камеру сгорания через регулируемое окно камеры первичного забора воздуха до тех пор, пока дрова не разгорятся.
  2. Подача кислорода уменьшается. Котел переходит в режим газогенерации, дрова начинают медленно тлеть. Этого добиваются с помощью автоматического регулятора, который уменьшает доступ воздуха в топку.
  3. В результате начинает выделяться пиролизный газ. Он поступает в камеру дожигания.
  4. Когда котел переходит в режим газогенерации, подается вторичный воздух, необходимый для дожига. Пока воздух достигает нужной камеры, он нагревается до температуры, при которой вступает в реакцию с пиролизным газом.
  5. В верхней камере расположены распределители воздуха с отверстиями. Через них поступает вторичный воздух, воспламеняющий топливные газы. Благодаря этому пиролизные газы превращаются в тепловую энергию.

Характеристики и принципы работы

Общие принципы работы печи длительного горения для дачи или дома основываются на явлениях пиролиза и конвекции. теплый воздух идет вверх, а холодный поступает с пола. Каждая из труб устройства примыкает к топке и нагревает воздух в пределах 60-150 градусов по Цельсию для достижения быстрого отопления помещений разных видов и размеров. Даже небольшая печь может отапливать воздух вокруг себя в объеме 4,5 куба за минуту. при этом температура не поднимается до максимума и не раскаляется. Устройство имеет высокий КПД, порядка 80-85%. благодаря хорошей теплоотдаче, а процесс горения управляем, существует возможность регулировать интенсивность.

В большинстве моделей печи предусматривается наличие нескольких режимов. используемых в зависимости от объемов воздуха помещения — от 100 до 1000 м3. Для отопления нескольких изолированных помещений необходимо использовать гибкие металлические воздуховоды, которые размещаются на концы труб. Основные минусы в использовании отопительных печей длительного горения:

  • выбирать следует только топливо с низким процентом влажности, до 20%;
  • образование конденсата;
  • при неисполнении правил эксплуатации оборудования сажа скапливается в дымоходе, затрудняя его очистку;
  • периодическое очищение дымохода.

Виды газовых установок

Современный рынок силовых установок предлагает оборудование, работающее на газе трех основных типов:

  1. Прямого способа генерации;
  2. Обратного;
  3. Горизонтального.

Первые подходят для сжигания угля и полукокса. В таких агрегатах кислород поступает снизу, а забор газа выполняется сверху агрегата. Но так как в этих моделях влага из топлива не поступает в зону горения, то ее приходится подводить специально. Это позволяет повысить мощность устройства.

Агрегаты обращенного процесса – это идеальный вариант для сжигания отходов из древесины. В них подача воздуха осуществляется непосредственно в зону горения, а газ отбирается снизу.

Устройства поперечного способа отличаются высокоскоростной подачей воздуха черед фурмы в нижней части корпуса. Причем здесь же, только с противоположной стороны производится и отбор газа. Эти агрегаты отличаются минимальным временем пуска и хорошей приспосабливаемостью к смене режимов.

Схема силовой установки – для народных умельцев

Собрать такой агрегат собственноручно не так уж и сложно. Однако, прежде чем приступить к изготовлению газогенератора своими руками нужно ознакомиться с принципом действия агрегата, а также подобрать наиболее подходящую под ваши условия схему.

Для простейшего прибора вполне сгодятся предметы, которые несложно найти в каждом доме:

  • Бочка;
  • Трубы;
  • Радиатор;
  • Фильтры;
  • Вентилятор.

Этот набор может быть дополнен и другими элементами. Что и в какой последовательности собирать можно найти в интернете. Причем это не обязательно чертежи и фото, а чаще всего видео, на котором подробно показано и доступно объяснено, как собрать газогенератор своими силами на навозе, дровах и другом топливе. Если схема выбрана, то можно приступать непосредственно к сборке.

Инструкция по созданию

Любой агрегат состоит из корпуса, внутри которого располагаются основные узлы и механизмы. Не чуждо это и для газогенератора, собранного своими руками. Он также имеет корпус, в который помещены:

  • Бункер;
  • Отсек сгорания;
  • Воздухораспределительная часть;
  • Колосниковая решетка;
  • Патрубок;
  • Фильтры.

Корпус агрегата обычно выполняется из листового металла. Для удобства установки ко дну привариваются ножки. По форме конструкция может быть, как овальной, так и прямоугольной.

Делаем самостоятельно, этапы работ:[su_youtube url=»https://www.youtube.com/embed/ewKUxQrZO4E»]

Бункер изготавливается из малоуглеродистой стали и крепится внутри агрегата. Он оснащается крышкой с уплотнителем из асбеста или другого материала. Низ устройства занимает камера сгорания. Для ее изготовления выбирают специальные марки стали, наиболее устойчивые к высоким температурам. К камере присоединяется горловина, которую от корпуса также отделяют изоляционным материалом.

Специалисты, которым не один раз приходилось собирать газогенераторы своими руками предлагают камеру сгорания выполнять из газового баллона.

Воздухораспределительная камера обычно располагается вне корпуса прибора. Причем на выходе из нее устанавливается обратный клапан, предназначенный для недопущения выхода газа через это отверстие. Перед коробкой располагают вентилятор.

Колосниковая решетка в газовом генераторе, собранном своими руками выполняется из чугуна, при этом средняя часть должна быть подвижной для упрощения процесса обслуживания. Но недостаточно только собрать генератор, нужно еще и правильно отрегулировать подачу воздуха в него, а также отвод газов.

Устанавливать такое оборудование можно как на улице, так и в цокольном помещении, обеспечив его хорошую вентиляцию.

Монтаж

Газ, вырабатываемый установкой, ядовит и не имеет запаха. Поэтому автомобиль нельзя заводить в гараже, как вариант, он запускается на бензине и лишь позже переключается на газогенерацию.

  • Все монтажные работы нужно проводить вне жилых строений.
  • Специальная мастерская для работ должна иметь хорошую вентиляцию.
  • Соединение трубопровода должен выполнять профессионал – утечка может дорого стоить!
  • Если газогенераторной установкой планируется отапливать дом, монтируется система отвода дыма.
  • Под установкой делается несгораемое основание. Не допускается расположение топочной камеры вблизи стен из горючих материалов.

Газогенератор на дровах собственными руками — устройство, схема, сборка

7 февраля, 2014. Прочтено 25270 раз(а)

Ежегодно очень много внимания во всех промышленных отраслях уделяют разработке и внедрению последних технологий, помогающих сбережению электрической энергии. Сфера производства оборудования для отопления также не осталось в стороне и провела ряд исследований, позволивших выполнить важные открытия и выстроить газогенератор на дровах. В таком приспособлении во время сгорания в герметичной камере древесины выделяются газы, которые тоже сгорают, выделяя добавочное тепло. Аналогичным образом, применяемое горючее полностью сжигается с самой большой теплоотдачей. Благодаря большому коэффициенту отдачи тепла котла на твердом топливе с пиролизным сжиганием на дровах считается экономным обогревающим устройством.

Пиролизный котел на дровах можно создать и собственноручно, однако прежде чем приступить к его изготовлению, следует внимательно изучить его рабочий принцип. Изучив устройство газогенератора на дровах, можно обеспечить самую эффективную и неопасную работу котла.

Устройство и схема котла на твердом топливе с пиролизным сжиганием на дровах

Растопка котла на твердом топливе с пиролизным сжиганием аналогична процессу растопки печи прямого сжигания – точно также ложится горючее, конкретно делается растопка, воздушная заслонка закрывается вполовину для предостережения поступления кислорода в середину топки.

Устройство и рабочий принцип газогенератора считается достаточно простым. Котел состоит из 2-ух камер, расположенных в одном корпусе. Одна камера необходима для сжигания дров либо прочего твёрдого топлива (брикетов, соломы и др.), иная – для сжигания выделяемого вследствии сгорания дров газа. Температура поднимается. Горячий воздух двигается по воздухоотводам, захватывая холодный из нижних сопел, который также в процессе камеры сгорания нагревается и вздымается вверх, что и отображает предоставленная схема газогенератора на дровах.

Благодаря подобной конвекции помещение очень быстро нагревается и продолжительное время остается тёплым.

Изготовление газогенератора на дровах собственными руками

Представленная выше схема воспроизводит рабочий принцип обычного котла, благодаря этому строить газогенератор на дровах собственными руками нужно, не только опираясь на информацию о работе составляющих компонентов устройства, которые нарисованы на чертеже, но и детально познакомившись с процессом работы уже готового устройства.Прежде ознакомтесь с видео про устройство самодельного газогенератора:

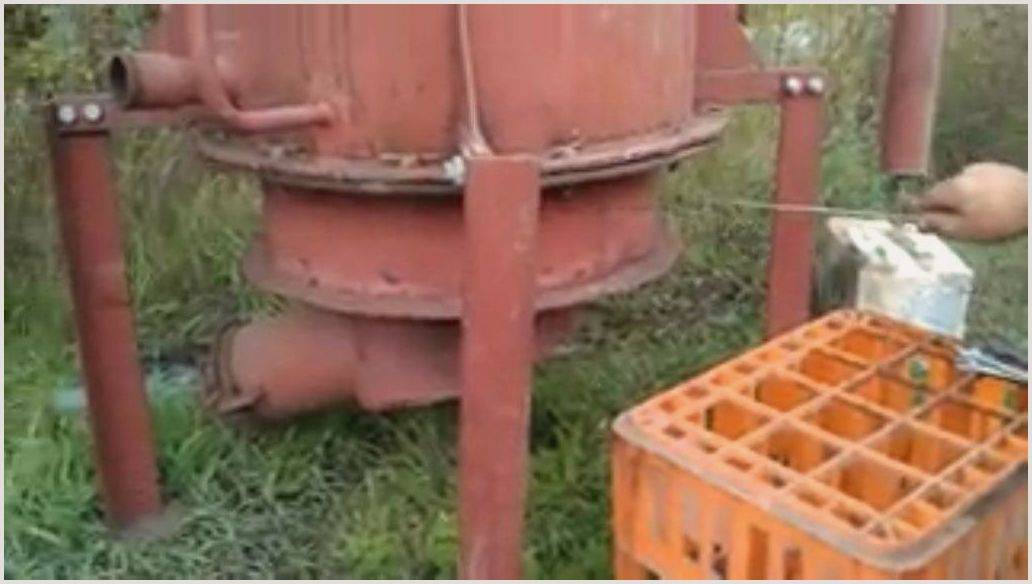

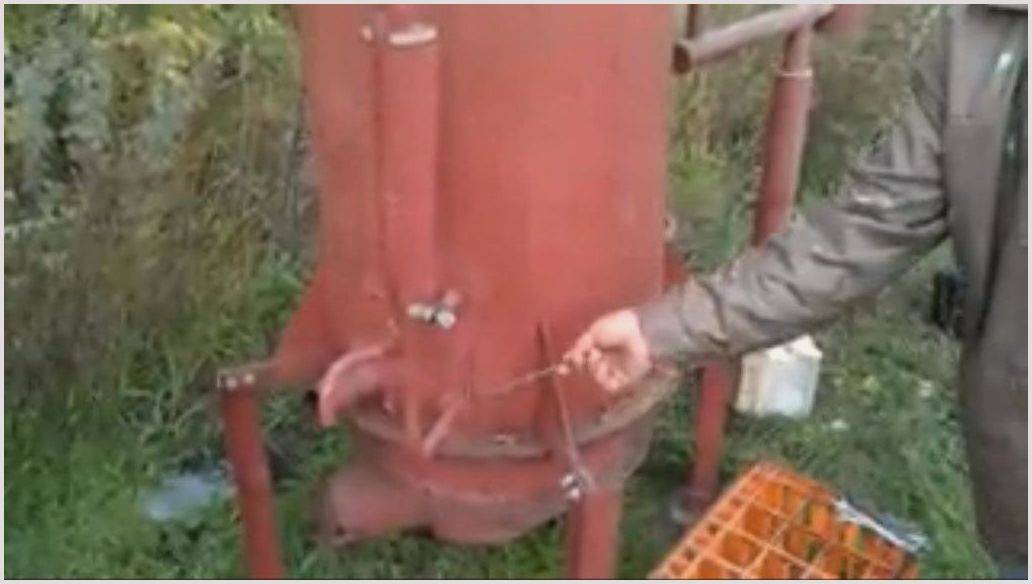

В качестве корпуса для грядущего газогенератора служит железная бочка. В самой части сверху корпуса ставится бункер объемом 0,6 – 0,7 м 3 для загрузки древесины.

Для расчета габаритов этого бункера, у нас на ресурсе есть калькулятор расчета бочки и прочих цилиндрических емкостей.

Также вверху газогенератора размещается юбочка, где изначально находится прохладный воздух.

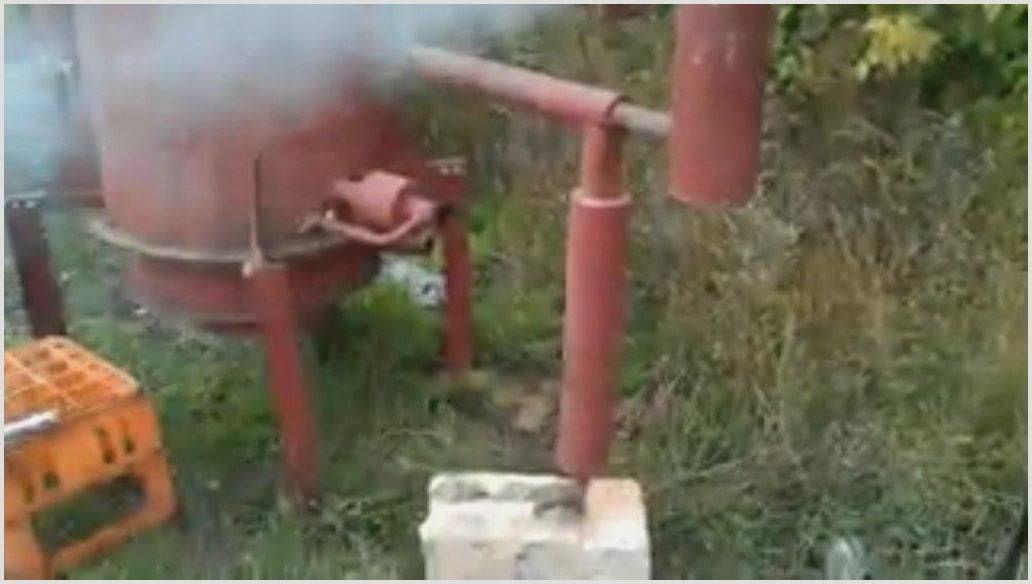

Появляющийся в результате горения газ, вдуваясь через фурмы, проходит кольца грубой чистки.

Очищенный газ забирается из юбочки, охлаждается через фильтр охлаждения и выпускается. Фильтр охлаждения собой представляет зигзаг труб с железными кольцами, раставленными в середине.

На фильтре ставится устройство с краном для сбора и спуска конденсата, образующегося во время использования сырой древесины.

Если дрова очень влажные, то газ, попадая в юбочку и контактируя с холодным воздухом, оставляет много воды, которая проходит через сепаратор и сливается по ленте слива. Сепаратор делается из трубы, в которую ставится ребристая пластина.

Если нужен сухой воздушный газ, то вентиль слива перекрывается, а вентиль на газовой трубе, расположившейся за сепаратором, открывается. Газ, попадая из небольшой трубы в большую трубу сепаратора, оставляет капли росы и направляется в территорию горения.

Если появится желание снизу корпуса можно выполняется емкость чтобы нагреть воду. Подобная вода будет разогреваться при помощи обратного горючего газа, который в процессе нагрева будет дополнительно охлаждаться.

Если понадобится появляющийся в процессе горения газ можно снова-таки задействовать как добавочное горючее для нагревания, повернув конкретный вентиль и направив горючий газ в добавочную территорию горения. Тогда выпускаться через фильтр охлаждения будет только оставшийся газ СО2.

Остались вопросы? Создайте тему за 2 минуты у нас на форуме. Получите ответ Прораба и прочих клиентов. Это бесплатно. Без регистрации.

Как работает газогенератор

Чтобы понять, какая может быть польза от газогенератора в домашнем хозяйстве, надо разобраться в его принципе работы, а потом и устройстве. Тогда можно будет оценить затраты на его изготовление, а главное, какой удастся получить результат.

Итак, пиролизный газогенератор – это комплекс узлов и агрегатов, предназначенный для выделения смеси горючих газов из твердого топлива с целью его использования в двигателях внутреннего сгорания.

Если древесину сжигать в закрытом пространстве, ограничивая подачу кислорода, то на выходе можно получить смесь горючих газов. Вот их перечень:

  • угарный газ (оксид углерода СО);
  • водород (Н2);
  • метан (СН4);
  • прочие непредельные углеводороды (CnHm).

Эффективный дровяной газогенератор должен не просто вырабатывать горючую смесь, но и сделать ее пригодной к использованию. Поэтому весь цикл получения топлива для ДВС можно смело назвать технологическим процессом, состоящим из таких этапов:

  • газификация: древесина даже не горит, а тлеет при подаваемом количестве кислорода в размере 33—35% от необходимого для полноценного сжигания;
  • первичная грубая очистка: летучие частицы продуктов горения, что вырабатывают древесные газогенераторы после первого этапа, отделяются с помощью сухого вихревого фильтра – циклона;
  • вторичная грубая очистка: производится в скруббере – очистителе, где поток горючего пропускается через воду;
  • охлаждение: продукты сгорания с температурой до 700 ºС проходят его в воздушном либо водяном теплообменнике;
  • тонкая очистка;
  • отправка потребителю: это может быть закачка горючего компрессором в бак-распределитель либо подача в смеситель, а затем — сразу в ДВС.

Рассмотреть устройство и принцип работы газогенератора в промышленном исполнении можно на технологической схеме, представленной ниже:

Полный цикл получения газа достаточно сложен, поскольку включает в себя несколько различных установок. Самая основная – это газогенератор, представляющий собой металлическую колонну цилиндрической либо прямоугольной формы, имеющую сужение книзу. В колонне имеются патрубки для воздуха и выхода газа, а также лючок доступа в зольник. Сверху агрегат оборудован крышкой для загрузки топлива, дымоход к корпусу не присоединяется, он просто отсутствует. Процесс горения и пиролиза, проходящий внутри колонны, хорошо отражает схема газогенератора:

Не вдаваясь в тонкости химических реакций, проходящих внутри колонны, отметим, что на выходе из нее получается смесь газов, описанная выше. Только она загрязнена частицами и побочными продуктами горения и обладает высокой температурой. Изучив чертежи газогенераторов любой конструкции, можно заметить, что все остальное оборудование предназначено для приведения газа в норму. Воздух в зону горения подается принудительно тяговой или дутьевой машиной (простыми словами — вентилятором).

Надо сказать, что самодельный газогенератор на дровах делается домашними мастерами-умельцами не такой сложной конструкции и технология выделения газа в нем несколько упрощена, о чем будет рассказано ниже.

Устройство и принцип работы дровяного газогенератора

Дровяные газогенераторы растапливаются таким же образом, как и обычные котлы. Причем там и здесь используется твердое топливо – древесина. Дрова, опилки, брикет или другое топливо укладывается в камеру, которая расположена в нижней части газогенератора. После этого производится поджег и открывается заслонка для создания тяги

Также, стоит обратить своё внимание на то, что заслонка открывается только на половину, так как может погаснуть огонь. Причиной тому является излишек поступившего воздуха

Устройство и схема работы газогенератора

Устройство газогенератора очень простое, основу составляют две камеры, размещенные в одном корпусе. В нижнем отсеке осуществляется сгорание топлива, а в верхнем — газа. Нагретый воздух постоянно циркулирует по трубопроводам.

В нижней камере имеются специальные отверстия для забора холодного воздуха. При нагревании он поднимается и далее поступает в канал.

Чтобы получить из древесины горючий газ, необходимо обеспечить особые условия ее горения. Для этого в топку подается небольшое количество кислорода, которое не позволяет топливу просто сгореть. При этом температура в камере сгорания должна быть очень высокой, более 1100 градусов.

Дровяной генератор успешно использовался для автомобилей еще во время Второй мировой войны. Сегодня к этой идее все чаще возвращаются по соображениям экологической безопасности

В результате образуется смесь горючих газов, которую необходимо охладить. После этого газ пропускают через ряд фильтров для очистки от уксусной и муравьиной кислоты, золы, взвешенных частиц и т. п. Очищенный газ подается в смеситель, где в него поступает некоторое количество воздуха. Эта газово-воздушная смесь пригодна для дальнейшего использования, например, для подогрева воды отопительного контура или как топливо для двигателя внутреннего сгорания. Понимание принципов работы устройства поможет при создании древесного газогенератора своими руками.

Обратите внимание, что есть еще одна разновидность дровяного газогенератора — пиролизная печь. В ней также образуются горючие газы, которые поступают во вторичную камеру сгорания, а не отбираются для дальнейшего использования

Вообще, идея дровяного газогенератора не нова, а в последние годы защитники экологии ратуют за использование таких агрегатов для автомобилей. В следующем видеоматериале продемонстрирован успешный опыт создания автомобильного газогенератора, который работает на дровах.

Виды оборудования

По особенностям устройства различают следующие виды газогенераторов:

  • вертикальный газген – установка прямого процесса газификации. Конструкция предусматривает поступление воздуха снизу через колосник, отведение газа выполняется сверху. Влага, необходимая для обогащения газа, подводится специальным каналом, так как в вертикальных газогенераторах влага из топлива не попадает в зону горения. В газгенах прямого процесса газификации применяется небитумиозное топливо – антрацит, уголь полукокс;
  • обратный – здесь газификация происходит в «перевернутом» порядке. Изделие собирается таким образом, чтобы попадающий внутрь воздух направлялся сразу же в среднюю часть корпуса, то есть туда, где инициируется горение. Образующиеся газообразные продукты выводятся ниже активной зоны, непосредственно в зольнике. Для таких агрегатов актуально смолистое топливо, в частности дрова и аналогичный уголь, отходы дереообработки;
  • горизонтальный – газификация протекает в поперечном направлении. Воздух поступает с высокой скоростью, а отвод предусмотрен сбоку в нижней части корпуса. Напротив фурмы установлена газоотборная решетка.


Вертикальный газген Горизонтальные газгены способны легко адаптироваться к смене режимов работы, также среди достоинств агрегата отмечают то, что для пуска установки потребуется минимальный временной промежуток.

Достоинства и недостатки

Чтобы понять всю пользу агрегата длительного горения, рассмотрим плюсы, которые принесет устройство его владельцу:

Высокий коэффициент полезного действия – до 95%. Это значит, что расход образованного топлива оправдан – газ сгорает полностью, не теряя в атмосферу лишних калорий.

  • Длительное время горения. Эта функция освобождает владельцев от постоянной загрузки топлива, а при автоматических настройках и от постоянного контроля. Однако, дровяные котлы кустарного произведения этим не отличаются и пригляд нужен. В случае светлой головы владельца, устроить автоматику безопасности не так и сложно.
  • Использование любого вида топлива. От него будет зависеть лишь использованный материал при конструировании агрегата – самодельные котлы длительного горения на дровах изготавливаются из толстого железа, на углях уже требуется легированная сталь или чугун.
  • Количество вредных веществ, попадающих в атмосферу дома, сведено к минимуму из-за герметичности конструкции и редкой загрузки топлива – последнее укладывается в газогенераторный котел только после полного прогорания предыдущей порции.

Главный критерий выбора владельцами частных домов агрегата для отопления – очевидная экономичность. Выгоду извлекают из любого мусора, обладающего способностью гореть, дрова могут и не понадобиться. Редкие загрузки позволяют экономить на древесном топливе, которого требуется в 3–4 раза меньше чем на стандартную печь. Благодаря стабильной работе, тепло дома держится на одинаковом уровне – не приходится протапливать промороженные помещения и соответственно тратить на прогрев энное количество сырья.

Недостатки: схема

К сожалению, генерация газа невозможна без принудительной вентиляции, следовательно, котёл дровяной для отопления считается энергозависимым, так как используется вентилятор. В период скачков напряжения оставить котел без надзора нельзя, поэтому проблему решают подключением бесперебойника – устройства, подающего накопленную электроэнергию.

Работающий газогенератор на дровах важно своевременно поддерживать в заданном режиме – снижение мощности приводит к образованию дегтя, оседающего на стенках камер, газоходов и дверцах топок. Поэтому при выборе заводского агрегата или сборке собственной конструкции важно учитывать потребности и не приобрести в пользование слишком мощный котел. Чертёж для изготовления своими руками

Чертёж для изготовления своими руками

Согласно предыдущему пункту, температура домашнего отопления не должна быть менее 60⁰С. Если для собственников это станет проблемой – небольшое помещение, дача, непереносимость жары – следует приобретать иной твердотопливный котел, а не генератор на дровах.

Ремонт и обслуживание

Легче обслуживать покупной газген. Устройство выполненное своими руками, требует больше усилий и времени. Работа газгена должна быть приостановлена в случае обнаружения утечки газа. Также запрещено пользоваться прибором в случае необходимости его ремонта. После выключения газогенератора необходимо тщательно проветрить помещение, вывести из здания маленьких детей и животных. Весь газ должен быть выпущен, вода спущена. От остатков ила и карбида тщательно очищают шахту. Сам генератор полностью разбирают и промывают водой. На сегодняшний момент существует большое количество частных и государственных фирм, занимающихся ремонтом газогенераторов. Стандартная стоимость ремонта варьируется в пределах 1500-6000 руб.

При промывке прибора необходимо использовать воду без наличия химических примесей.
