Что такое конденсационный котел: где применяется, чем отличается

Что такое конденсационный газовый котел и как он работает

Сегодня газогорелочное оборудование представлено большим количеством агрегатов. Выделяют несколько видов отопительных котлов, каждый из которых обладает своим преимуществами и недостатками.

Электрические котлы – это простые в монтаже конструкции, для функционирования которых нет необходимости проводить газ в дом. При этом стоимость эксплуатации такой техники выше, нежели моделей, работающих на газе.

Жидкотопливные котлы – отличная альтернатива электрическим моделям. Они идеально подходят для отопления помещений без газоснабжения. При этом большинство моделей данного типа комплектуются двумя горелками для жидкого топлива и для природного газа, что делает их универсальным оборудованием.

Сегодня все большие обороты популярности набирают конденсационные котлы, принцип работы которых отличается новаторством и технической продвинутостью. Появились они на рынке относительно недавно, но успели завоевать свою нишу, в которой их объем продаж стабильно растет. Рассмотрим подробнее, в чем же заключается особенность конденсационных котлов.

Принцип работы традиционного отопительного оборудования достаточно прост. Теплообменные поверхности пропускают горячий дым, и тем самым отдается часть энергии теплоносителю. Через узел отвода дыма продукты горения выводятся на улицу. КПД таких систем недостаточно высок, так как водяной пар, который образуется при сгорании топлива, выводится вместе с газами. Стандартный котел не в состоянии отдать эту энергию теплоносителю, в то время как конденсационная техника способна это делать. Выброс дыма осуществляется через специальный коаксиальный дымоход.

Такие агрегаты оснащаются вентилятором, который нагнетает воздух, с изменяемой частотой оборотов. Это позволяет автоматике подбирать нужные условия для создания наиболее эффективной смеси воздуха и газа. Конденсационные индивидуальные котлы в большинстве своем способны функционировать от сжиженного газа, что очень актуально для регионов с неразвитой инфраструктурой.

Далеко не всегда конденсационная техника работают с предельной эффективностью. Для минимизации потерь тепла в котле происходит конденсация пара. КПД подобного агрегата повышается с понижением температурного режима отопительной системы. Именно поэтому конденсационные котлы являются лучшим выбором для отопления полов. В данном случае температура теплоносителя будет составлять около сорока пяти градусов.

Производители котлов рекомендуют агрегировать конденсационное оборудование с системами отопления, рассчитанными на невысокую температуру теплоносителя, а также комплектовать керамическим или специальным пластиковым дымоходом.

Покупка такого инновационного котла целесообразна для повышения удобства использования отопительной системы, поскольку оборудование способно функционировать при невысоких температурах. Кроме того, подобные агрегаты позволяют сократить потребление топлива на 20%. Чтобы понять их преимущества в сравнении с традиционным оборудованием, имеет смысл сопоставить технические характеристики обычных и конденсационных котлов, принципы работы которых очень отличаются.

Стандартный газовый агрегат функционирует следующим образом: в специальной камере происходит сгорание топлива, газы проходят по специальному теплообменнику, отдавая при этом энергию воде, играющей роль теплоносителя. Затем газы через отводящий контур уходят на улицу. Происходит потеря энергии вместе с водяным паром, который всегда образуется при сгорании газа.

В свою очередь конденсационный котел способен извлекать дополнительную энергию из этого пара и оставлять ее в системе, повышая тем самым ее КПД.

Главное различие между обычным и конденсационным котлом заключается в том, что второй оснащается специальным теплообменником большой площади. За счет этого дым охлаждается эффективней, и его температура может опускаться до сорока градусов. Разумеется, в традиционном котле это невозможно. Пар, который содержится в дыму, становится жидким теплоносителем. Часть энергии, которая теряется в стандартном котле, остается в системе, повышая ее КПД.

Сегодня существует множество конструктивных вариаций конденсационных котлов. В частности, выделяют модели, которые монтируются на пол или фиксируются на стене. Также выделяют одно- и двухконтурные агрегаты. Такое разнообразие позволяет покупателю подобрать идеальное техническое решения для удовлетворения своих конкретных потребностей.

Правила монтажа конденсационного котла и частые ошибки при монтаже

Монтаж конденсационного котла необходимо выполнять с учётом следующих правил и требований:

рекомендуется выбирать хорошо вентилируемое помещение для установки котла, отвечающее всем требованиям пожарной безопасности: высота потолков не менее 2,2 м, объём помещения – от 7,5 м3, площадь вентиляционного окна 0,025 м2;
расположение котла должно быть строго вертикальным;
перед выполнением крепления, важно разметить место для установки, чтобы подвести необходимые коммуникации заранее и продумать этапы установки;
крепить котёл нужно на специальный каркас, который имеется в комплекте поставки (только для высшего класса оборудования), либо на монтажную планку;
дымоход должен быть изготовлен из термостойкого пластика или коррозионностойкой стали;
горизонтальная часть дымохода от котла должна идти с небольшим наклоном в сторону помещения;
организовать отвод конденсата можно следующими способами: в централизованную канализационную систему или в отдельную ёмкость с последующей утилизацией.

Подключение конденсационного котла без наличия опыта проведения подобных работ может привести к следующим ошибкам:

  1. Отвод конденсата выполнен за пределы отапливаемого пространства. В холодный период года это может быть чревато образованием ледяной пробки в трубке, в результате чего возрастёт вероятность выхода из строя котла.
  2. Отвод конденсата выполняется в непредназначенную для этих целей ёмкость или вовсе не организован. Это является большой ошибкой, так как в конденсате могут содержаться токсичные или едкие вещества, требующие специальной утилизации.
  3. Конструкция касается нагреваемой частью легко воспламеняемых или горючих веществ, что приводит к нарушению правил противопожарной безопасности.
  4. Подключение газа выполнено без применения специальных герметизирующих прокладок, не установлены газовые фильтры. Последствия могут быть следующими: утечка газа либо засорение горелки внутри камеры сгорания соответственно. Эксплуатация при таких ошибках запрещена, так как повышается уровень взрывоопасности в помещении.
  5. Не соблюдён угол наклона котла, который указан в требованиях по установке производителем. Это приведёт к нарушению режимов конденсации и циркуляции, может вызвать повышенный расход газа или снижение мощности нагрева.
  6. Установка газового счётчика, который не соответствует мощностным характеристикам котла. В таких случаях либо будет недостаточным поток газа, либо выйдет из строя сам счётчик с вероятностью утечек.

Плюсы конденсационного котла

Перечень достоинств конденсационного котла внушителен, что в конечном итоге и объясняет растущую популярность этого вида отопительного оборудования:

  • Экономия топлива по сравнению с обычным конвекционным котлом может достигать 35%.
  • Сокращение вредных выбросов при переходе от традиционных газовых моделей к конденсационным оценивается в среднем в 70%.
  • Низкая температура отходящих газов дает возможность устанавливать пластиковые дымоходы, которые значительно дешевле, чем классические стальные.
  • Низкий уровень шума повышает уровень комфорта проживающих в доме людей.

Поговорим о некоторых из перечисленных достоинств конденсационных котлов более подробно.

Экономия топлива при использовании в низкотемпературных системах

Расход топлива напрямую зависит от мощности оборудования и нагрузки, возложенной на систему отопления. Для обогрева дома площадью 250 м 2 достаточно будет 28-киловаттного конденсационного котла с максимальным расходом газа 2.85 м 3 /ч. Классический котел той же мощности будет потреблять 3.25 м 3 /ч. При условии, что котел эксплуатируется шесть месяцев из двенадцати, в год вы будете экономить около 3000 руб. (при существующих ценах на магистральный газ для российских потребителей). Такую экономию, наверное, сложно назвать значительной – она даже не перекроет разницы в стоимости ежегодного технического обслуживания котлов.

Но взглянем на ситуацию глазами среднего европейского потребителя, которому природный газ обходится в четыре-пять (а то и больше) раз дороже. Сумма экономии в данном случае составит уже около 300 евро, а за это стоит побороться.

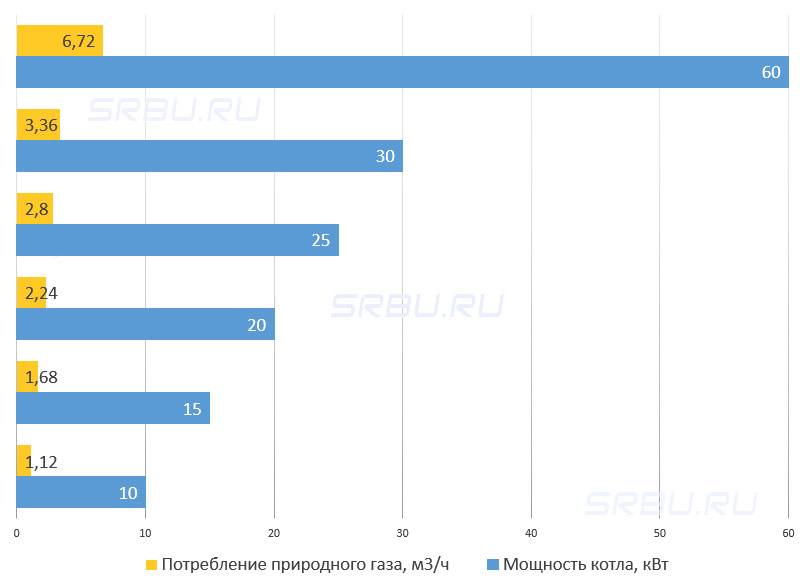

Расход газа в конденсационных котлах различной мощности:

Сокращение вредных выбросов

При сгорании органического топлива образуется углекислый газ, дающий при взаимодействии с водой углекислоту. Кроме того, в любом топливе всегда имеются примеси соединений серы, фосфора, азота и ряда других элементов. В процессе сгорания из них образуются соответствующие оксиды, которые, соединяясь с водой, тоже дают кислоты.

У обычных конвекционных котлов пары воды с примесью кислот (угольной, серной, азотной, фосфорной) выбрасываются в атмосферу. Конденсационные котлы лишены этого недостатка: кислоты остаются в конденсате. Впрочем, с учетом проблем с утилизацией конденсата пресловутая экологичность данного оборудования может быть поставлена под сомнение.

4 Преимущества конденсатных обогревателей

Объясняется это тем, что в этом случае применяется несколько другая формула расчетов. У температуры сгорания существует две крайние точки: высшая и низшая. Высшее значение получается из суммы низшей и температуры образования конденсата.

Полученный результат и определяет коэффициент полезного действия. Тепло, относящееся к низшему показателю, в полном объеме используется в первом теплообменнике. Тепловая энергия, получаемая путем конденсации, составляет от 8 до 11% от общего объема тепла.

Поэтому и получается окончательный результат от 108 до 111%. Конденсационные котлы имеют и ряд других преимуществ:

  1. 1. Обогреватели небольшой мощности обладают небольшими размерами и не занимают много места в квартире или загородном доме.
  2. 2. Расход топлива на 35% меньше, чем у обычных агрегатов.
  3. 3. Котел можно подобрать точно под расчетные параметры и не переплачивать за лишнюю мощность.
  4. 4. Конденсатное оборудование на 70% более экологичное, чем обычные газовые котлы.
  5. 5. Вместо металлических дымоходов, можно устанавливать более дешевые пластиковые трубы, так как выхлопные газы обладают низкой температурой.


Главный недостаток — это высокая цена

Необходимо продумать способ отвода конденсата из-за наличия в нем кислоты. Котел средней мощности за сутки образует около 35 литров конденсируемой жидкости. К негативному фактору можно отнести низкую температуру нагрева воздуха в помещении.

Для правильной работы котла необходимо, чтобы температура теплоносителя в обратном трубопроводе не превышала 40 °C. Поэтому если в отоплении нет системы «теплый пол», то для обогрева следует ставить дополнительные батареи. В регионах с сильными морозами конденсационные котлы для обогрева помещений будут неэффективны.

Конденсационные котлы отопления типы и производители

Отопительные приборы с использованием конденсации могу быть напольного или настенного исполнения. Настенные имеют, как правило, небольшие мощности (до 100 кВт, редко до 120 кВт) и небольшие размеры. Некоторые модели оборудования используются исключительно на отопление, некоторые готовят также горячую воду для бытовых нужд (ГВС). Причем горячая вода может готовиться в некоторой емкости (бойлерного типа) или разогреваться в змеевике (проточного).

Настенный конденсационный котел имеет небольшие размеры

Фирма Vaillant (Вайлант) производит конденсационные котлы как настенном исполнении, так и в напольном варианте. Есть модели с проточным нагревом воды для ГВС в пластинчатом теплообменнике, а есть емкостного типа. Оборудование может изменять мощность работы в широком диапазоне минимально — 20-28% от номинальной.  Имеется встроенный автоматический воздухоотводчик, есть возможность переоборудования под сжиженный газ, простая установка параметров при первом пуске. Напольные агрегаты могут использоваться в каскадной связке для отопления и обеспечения горячей водой многоэтажных домов. Имеется контроль безопасности всех основных параметров (контроль пламени, температуры теплоносителя, дымоотведения)

Конденсационные котлы Vaillant настенные и напольные

Конденсационные котлы Baxi (Бакси) также выпускаются в настенном и напольном варианте. Котлы этой фирмы линейки Luna отличает возможность подключения внешнего бойлера для горячей воды.  Линейка NUVOLA COMFORT ориентирована на подготовку большого количества горячей воды. Также имеется автоматический контроль как за температурой теплоносителя в отопительной системе, так и за температурой воды в ГВС. К стандартному набору контроля параметров системы добавлена система защиты от замерзания и антибактериальная обработка. Линейка Baxi Duo-tec автоматически адаптируется под качество подаваемого топлива и тип дымохода, имеет автоматический байпас и моделируемую мощность горелки, которая подстраивается также под погодные условия. Напольные конденсационные котлы Бакси отличаются небольшими габаритами и широким выбором функций, могут работать в каскаде и обеспечивать большие частные дома, производственные,  промышленные помещения,  многоквартирные здания.

Конденсационные котлы отопления Baxi («Бакси»)

Итальянские конденсационные. Линеек оборудования несколько: Power Plus, Mynute Green RSI и CSI,  Exclusive Green RSI и CSI, Exclusive Boiler Green. Особенности агрегатов Power Plus – патрубки удаления дыма и забора воздуха выполнены раздельно, биметаллический первичный теплообменник, обширный перечень функций автоматики. В линейке Mynute Green RSI и CSI теплообменник алюминиевый авторской конструкции, в линейке CSI присутствует пластинчатый теплообменник для нагрева воды для ГВС, модификация RSI позволяет подключить наружный бойлер. Как и в любом подобном оборудовании европейских производителей, имеется обширный перечень защитных программ и контроля системы, блокировка оборудования при несоответствии параметров.

Конденсационные котлы отопления Beretta («Беретта»)

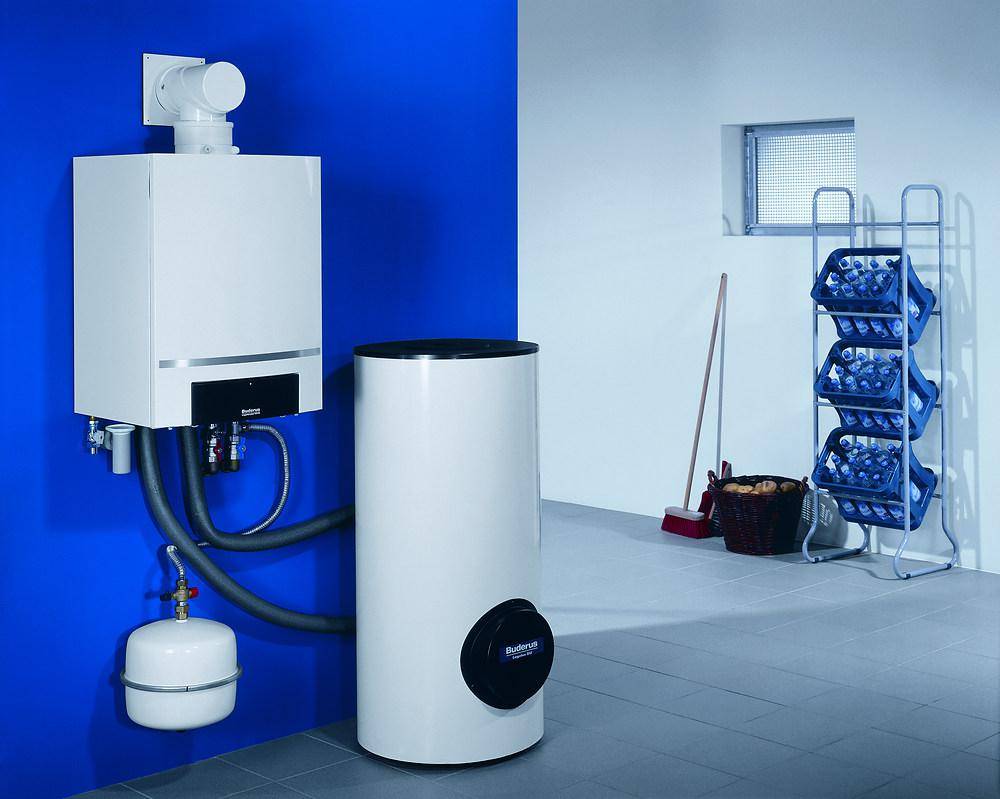

Конденсационные котлы от немецкой фирмы «Будерус» Logamax имеют неплохую репутацию, но есть у них одна особенность: даже настенные варианты не выпускают малой мощности. Самый маломощный котел имеется в линейке Logamax PLUS GB112  – 29-60 кВт. Все остальные котлы рассчитаны на еще большие объемы. Они могут использоваться для обогрева нескольких коттеджей, расположенных неподалеку (каскадного типа). Есть некоторые ограничения по монтажу: желательна установка в подвале или на чердаке.

Конденсационные котлы «Будерус» Logamax

Теплообменник в Logamax  используется из ребристых труб, изготовленных из кремний-алюминиевого сплава, благодаря чему годовой коэффициент использования топлива – 109%. Установлена на котле керамическая плоская горелка, которая воспламеняется при помощи электрода накаливания, что приводит к понижению шумов при воспламенении газо-воздушной смеси. Количество подаваемой смеси зависит от наружных температур и определяется автоматикой при помощи датчиков.

Напольные конденсационные котлы Buderus имеют очень большие мощности – от 120 кВт, работать могут в каскаде. Подходят для отопления больших коттеджей и многоэтажных домов, производственных помещений.

Принцип работы конденсационного котла

Природный газ всегда имеет в своем составе небольшое количество воды. Во время его сгорания вода превращается в пар, который будучи горячим, имеет в себе тепло. Конденсационные котлы в отличие от стандартных газовых котлов способны впитывать и отдавать это тепло жидкости, которая циркулирует по системе отопления. Они получают это тепло путем преобразования пара в капли воды, то есть путем конденсации. Собственно такой принцип работы и обусловил название этого типа котла.

Конденсационные котлы имеют практически такую же конструкцию, как и модели обычного газового котельного оборудования. То есть они состоят из:

  1. Горелки.
  2. Элемента, который разжигает огонь.
  3. Автоматики.
  4. Теплообменника. Но он является не обычным.
  5. Нагнетающего вентилятора.
  6. Клапана сброса давления.
  7. Предохранительного клапана.
  8. Циркуляционного насоса.
  9. Мембранного бака.
  10. Коаксильного дымохода.

https://youtube.com/watch?v=1YTU7h4zod4

Их конструкция также предусматривает наличие элемента для сбора и отвода конденсата.

Горелка и теплообменник находятся в закрытой камере сгорания. Это означает, что воздух попадает в ее середину только благодаря работе вентилятора. Принцип использования последнего заключается в подаче такого количества воздуха, которое необходимо для сгорания газа. Причем объем кислорода не должен быть меньшим или большим от потребности. Вентилятор работает синхронно с горелкой. Это означает, что при увеличении подачи газа вентилятор начинает вращаться более интенсивно. И наоборот.

Без вентилятора очень сложно организовать эффективную работу агрегата. Поэтому конденсационные котлы никогда не имеют открытой топки.

Автоматика, будучи подключенной к различным датчикам, управляет работой горелки, вентилятора и циркуляционного насоса. Главным ориентиром в ее работе является температура воздуха в помещении.

Клапаны входят в группу безопасности, которая уменьшает давление в системе, если оно стало слишком большим. Мембранный бак предназначен для компенсации небольших повышений давления .

Коаксильный дымоход является двойной трубой. Внутренняя трубка предназначена для подачи свежего воздуха в камеру сгорания. Внешняя — для отвода угарных газов. Часто его делают из термостойкой пластмассы. Такой подход возможен благодаря сильному охлаждению угарных газов.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ КОНДЕНСАЦИОННОГО КОТЛА

Впервые конденсационные котлы появились в середине прошлого столетия. Они обеспечивали неплохую экономичность, но в эксплуатации были недолговечны. Их теплообменники, выполненные из стали или чугуна, подвергаясь воздействию агрессивного конденсата быстро ржавели и приходили в негодность.

Оснащать их теплообменниками, изготовленными из нержавеющей стали или силумина начали только в 70х годах. С тех пор конвекционные котлы, постоянно совершенствуясь, заняли достойное место на отечественном рынке в сегменте «Теплотехника».

Конструкция.

Конструктивно конденсационный котел включает в свой состав:

  • патрубки, с помощью которых в котел подается холодная вода и обеспечивается ее поступление в систему отопления или горячего водоснабжения после нагрева;
  • вентилятор, который забирает из газовой магистрали газ, смешивает его с воздухом и подает к горелке оптимальную газовоздушную смесь;
  • горелку, она подает газ в камеру сгорания и равномерно его распределяет;
  • основной и дополнительный (конденсационный) теплообменники;
  • насос, обеспечивающий циркуляцию теплоносителя в системе.

Для того, чтобы получить необходимое количество конденсата, используется ряд конструктивных и технологических приемов. Например:

  • применяются усовершенствованные горелки, обеспечивающие оптимальное соотношение воздуха и газа, поступающего из магистрали в камеру сгорания;
  • охлажденную воду изначально направляют в ту часть теплообменника, где скапливается охлажденный пар;
  • увеличивают площадь соприкосновения теплообменника с теплоносителем, для чего трубки располагают по спирали.

Достоинства и недостатки конденсационных котлов.

Популярность конденсационных котлов во многом определяется значительным количеством достоинств, в числе которых:

  • высокий КПД, составляющий более 95%;
  • экономия природного газа до 35% по сравнению с котлами конвекционного типа;
  • низкая температура отработанных газов, что дает возможность монтажа пластмассовых дымоходных труб, которые намного дешевле и проще устанавливать.

Количество недостатков, присущих этим котлам, значительно меньше. Основными считаются:

  • высокая стоимость, которая может превышать цену конвекционных котлов на 30…80%;
  • необходимость утилизации конденсата, что связано с наличием в нем ряда кислот. В конвекционных котлах эти кислоты выводятся вместе с паром через дымоход в атмосферу, а в котлах конденсационного типа накапливаются в конденсате и требуют нейтрализации;

В зависимости от той или иной модели котла конкретные преимущества и недостатки могут нивелироваться и усугубляться

Поэтому приняв решение о приобретении конденсационного котла, необходимо проконсультироваться со специалистом, который подскажет, на какие параметры необходимо обратить особое внимание

Сравнение с конденсационным котлом


При эксплуатации конденсационного оборудования вода в возвратном контуре должна охлаждаться как можно больше, чтобы появился конденсат. Капли выпадают из продуктов горения, которые насыщены парами. Теплоноситель получает дополнительную энергию и повышает температуру до поступления в теплообменник котла.

В конденсационных моделях стоят дополнительные камеры обмена тепла и выпадения конденсата, которые называются экономайзерами. Отсеки выполняются из металла, трудно поддающегося коррозии, т. к. стенки контактируют с жидкостью. В конвекционных агрегатах тепло получается только за счет сгорания газа, а тепло от конденсации не используется.

Для конденсационных котлов требуется особая конструкция магистрали, чтобы происходило охлаждение энергоносителя до низкой температуры. Применяются массивные и дорогие радиаторы, а если жидкость не охладится, система с агрегатом будет работать с КПД ниже заявленного в паспорте. Оборудование не выпускается с топками открытого типа.

Каскадная схема монтажа

В небольших по площади домах и квартирах многоэтажек чаще всего устанавливается один теплогенератор. Там, где тепловая нагрузка превышает 40 кВт, вполне оправдана установка двух и более газовых аппаратов на одну систему отопления. При этом могут использоваться различные схемы их обвязки, одна из которых получила название «каскадной». Особенностью такой схемы является то, что все теплогенерирующие устройства включаются в отопительный контур последовательно, и каждое из них представляет собой одну его ступень.

Пользователь может осуществлять общее управление каскадом с настройкой всех параметров системы и учетом специфики эксплуатационных условий. Чаще всего управление каскадом производится при помощи блоков каскадного управления, которые подсоединяются к контактам для подключения индивидуальных комнатных реостатов. При установке такого блока в каскад с конденсационными теплогенераторами тепловая мощность, генерируемая котлами, в максимальной степени соответствует мощности, потребляемой системой.

Каскадная схема монтажа имеет свои особенности, и чтобы добиться максимальной эффективности конденсационного оборудования, следует:

  • в системах с переменным расходом воды для нескольких котлов устанавливать гидравлический разделитель («гидравлическую стрелку»);
  • для помещений небольшой площади использовать комнатные реостаты с целью снижения количества включений/отключений газового оборудования;
  • произвести отдельную настройку мощности отопительного контура.

Топ 5 конденсационных газовых котлов по рейтингу

Предпочтительный газовый конденсационный котлоагрегат такой, который отвечает насущным потребностям собственника дома по объемам выработки тепловой энергии, оборудован современной автоматикой для экономной и безопасной эксплуатации и имеет доступную цену.

Важно отметить, что понятием «низкой цены», конденсационные котлоагрегаты не обладают, они изначально имеют высокую стоимость из-за применения высокопрочных материалов.

BAXI LUNA Platinum+ 1.32

Это газовый конденсационный напольный котел от итальянского известного изготовителя. Котлоагрегат одноконтурный, рассчитанный исключительно для отопления.

Преимущества модификации:

  1. Сверхвысокий КПД – 105,7 %.
  2. Площадь нагрева до 350 м2.
  3. Теплопроизводительность – 35 кВт.
  4. Низкий удельный расход топлива, максимальный расход газа не выше 3.49 м3/час.
  5. Универсальность по топливу, работает с любыми видами газа — магистральный/сжиженный.
  6. Полнофункциональная защита.
  7. Предварительная очистка конденсата.
  8. Предварительная очистка питательной вода — встроенный фильтр.
  9. Цена: 83420 руб.

Недостатки напольного конденсационного котла Baxi:

  • работает только с низкотемпературными теплоносителями в системе «теплый пол»;
  • высокая стоимость;
  • реализуется только под заказ, длительный период доставки.

Buderus Logamax plus GB062-24 KD

Также конденсационный котел немецкой компании. Модель с теплопроизводительностью 24 кВт предназначенная для отопления жилых домов.

Преимущества модификации конденсационных котлов Buderus:

  1. Сверхвысокий КПД – 103,0 %.
  2. Площадь нагрева до 250 м2.
  3. Теплопроизводительность – 24 кВт.
  4. Низкий удельные расходы топлива, максимальный расход газа не выше 3.18 м3/час.
  5. Высококачественные конструкционные материала, долговечность работы котла.
  6. Высокий уровень автоматизации и контроля работоспособности узлов установки.
  7. Цена: 63700 руб.

Недостатки котлоагрегата – высокая стоимость котла и ремонтных работ.

Bosch Condens 2500W WBC 24-1

Турецкий двухконтурный газовый котел с мощностью по отоплению – 24 кВт.

Преимущества модификации:

  1. Сверхвысокий КПД – 110,0 %.
  2. Площадь нагрева до 192 м2.
  3. Теплопроизводительность по отоплению – 24 кВт.
  4. Низкий удельные расходы топлива, максимальный расход газа не выше 3.18 м3/час.
  5. Высококачественные конструкционные материалы, долговечность работы котла.
  6. Высокий уровень автоматизации и контроля теплотехнических процессов.
  7. Расширительный бак – 6л.
  8. Цена: 89670 руб.

Недостатки конденсационного котла Bosch:

  • недоступность для работы на сжиженном газе;
  • высокая стоимость котла и ремонтных работ.

Vaillant ecoTEC plus VU INT IV 246/5-5

Немецкий бренд Vaillant – лидер в производстве бытовых отопительных котлоагрегатов, выпускает одноконтурную конденсационную модель ecoTEC plus VU INT IV 246/5-5 со стальным теплообменным аппаратом. Котел, рассчитан для нагрева жилых и общественных помещений до 200 кв.м.

Преимущества котла Vaillant:

  1. Сверхвысокий КПД – 108,0 %.
  2. Площадь нагрева до 200 м2.
  3. Теплопроизводительность по отоплению – 20 кВт.
  4. Низкий удельный расход топлива, максимальный расход газа не выше 2.6 м3/час.
  5. Высококачественные конструкционные материала, долговечность работы котла.
  6. Дистанционное управление.
  7. Высокий уровень автоматизации и контроля работоспособности узлов установк
  8. Расширительный бак – 10 л.
  9. Цена: 62270 руб.

Недостатки котлоагрегата -высокая стоимость котла и ремонтных работ.

Viessmann Vitodens 100-W B1HC043

Еще один немецкий одноконтурный конденсационный котлоагрегат. Мощная модель — развивает до 35 кВт и способна обогревать 350 кв.м.

Котел Viessmann Vitodens. Источник фото: ferencziepuletgepeszet.hu

Преимущества котла Viessmann:

  1. Сверхвысокий КПД – 108,7 %.
  2. Площадь нагрева до 350 м2.
  3. Теплопроизводительность по отоплению – 35 кВт.
  4. Низкий удельные расходы топлива, максимальный расход газа не выше 3.46 м3/час.
  5. Высококачественные конструкционные материала, долговечность работы котла.
  6. Дистанционное управление.
  7. Высокий уровень автоматизации и контроля процессов горения.
  8. Цена: 105806 руб.

Недостатки котлоагрегата – высокая стоимость котла и ремонтных работ.

Особенности работы конденсационных котлов в системах отопления

Если не заострять внимание на технических тонкостях, то принцип конденсационного котла можно описать как работу двух блоков, один из которых работает по принципу традиционного котла, а другой – представляет собой некий теплообменник из кислотоустойчивого материала, в котором происходит конденсация пара, образующегося при сгорании горючего газа. В этом втором теплообменнике происходит отбор скрытого тепла и его передача теплоносителю

Однако эффективность такого отбора будет зависеть от температуры теплоносителя: чем он холоднее, тем больше тепла сможет взять. Это означает, что в низкотемпературных системах отопления конденсационный котел более эффективен. Температура теплоносителя в них не превышает 30-35°С (теплый пол), тогда как в системах в с радиаторами температура от 50°С и выше.

Дымовые газы конденсируются при температуре 55-60°С. Она практически совпадает с температурой возвращенного теплоносителя в радиаторных системах. А вот разница с температурой обратки теплых полов составит более 30°С. Это означает, что конденсация во втором случае будет происходить более эффективно. В результате котел может выйти на те самые 109-110%. Но в системах, где температура обратки окажется выше температуры конденсации, на получение дополнительного тепла можно не надеяться. На практике выгода от использования конденсационного котла в системах с радиаторами составляет не больше 5%, а КПД не превысит 95-99%. С одной стороны даже 5%-ная экономия в долгосрочной перспективе и при существующей динамике роста цен на газ может быть существенной. Но тут нужно учесть, насколько дороже и сложнее становится система и чем приходится жертвовать.

У конденсационных котлов теплообменник цилиндрического типа, где газовая горелка устанавливается с торца. Образовавшийся конденсат, который представляет собой хоть и слабый, но довольно агрессивный кислотный раствор, собирается и отводится в канализацию. Для таких котлов характерны закрытые камеры сгорания, а также модульные горелки. Теплообменник в них изготавливается из силумина либо из кислотоустойчивой нержавеющей стали.

В двухконтурных конденсационных котлах могут быть установлены раздельные или битермические теплообменники. Последние более дешевые, но требуют умягчения воды. Их довольно узкие каналы легко забиваются накипью, которая в изобилии образуется из жесткой воды. К растворенным солям не так чувствительны раздельные теплообменники, поскольку имеют более широкие каналы. По той же причине они позволяют получать большие объемы горячей воды в единицу времени. Двухконтурные котлы конденсационного типа могут иметь встроенный бойлер.

Дымоходы конденсационных котлов отличаются от традиционных. Температура газов, проходящих по ним ниже, поэтому остаточный конденсат образуется прямо в них. Дымоходы преимущественно коаксиальные (труба в трубе), но есть и модели обычным выводом. Наиболее дешевые дымоходы в пластиковом исполнении, при этом они не менее надежны, чем из нержавейки. Такие дымоходы не боятся кислот. Длина коаксиального дымохода не превышает 5 метров. Горизонтальные участки делаются под небольшим уклоном к котлу (у конвекционных котлов уклон горизонтальных участков дымохода делается, наоборот – от котла). Это необходимо для того, чтобы то большое количество конденсата, сливалось не наружу, а в конденсатосборник.

Устройство основных узлов конденсационного котла

С конструкционной точки зрения конденсационный котел не сильно, но все же отличается от обычного газового. Его основными элементами являются:

  • камера сгорания, оснащенная горелкой, системой подачи топлива и вентилятором для нагнетания воздуха;
  • теплообменник № 1 (первичный теплообменник);
  • камера доохлождения парогазовой смеси до температуры, максимально приближенной к 56-57°C;
  • теплообменник № 2 (конденсационный теплообменник);
  • резервуар для сбора конденсата;
  • дымоход для отведения холодных дымовых газов;
  • насос, обеспечивающий циркуляцию воды в системе.

1. Дымоход.2. Расширительный бак.

3. Теплообменные поверхности.4. Модулируемая горелка.

5. Вентилятор горелки.6. Насос.7. Панель управления.

В первичном теплообменнике, сопряженном с камерой сгорания, выделяющиеся газы охлаждаются до температуры, существенно превышающей точку росы (собственно, так и выглядят обычные конвекционные газовые котлы). Затем дымовая смесь принудительно направляется к конденсационному теплообменнику, где происходит ее доохлаждение до температуры ниже точки росы, т. е. ниже 56°C. При этом водяной пар конденсируется на стенках теплообменника, «отдавая последнее». Конденсат собирается в специальном резервуаре, откуда по отводящей трубе стекает в канализацию.

Вода, выполняющая роль теплоносителя, движется в направлении, противоположном движению парогазовой смеси. Холодная вода (обратная вода системы отопления) предварительно подогревается в конденсационном теплообменнике. Затем она поступает в первичный теплообменник, где нагревается до более высокой температуры, заданной пользователем.

Конденсат – увы, не чистая водичка, как полагают многие, а смесь разбавленных неорганических кислот. Концентрация кислот в конденсате невелика, но с учетом того, что температура в системе всегда повышенная, его можно считать агрессивной жидкостью. Именно поэтому при производстве подобных котлов (и в первую очередь конденсационных теплообменников) используют кислотостойкие материалы – нержавеющую сталь или силумин (алюминиево-кремниевый сплав). Теплообменник, как правило, делают литым, поскольку сварные швы являются уязвимым местом – именно там в первую очередь начинается процесс коррозионного разрушения материала.

Конденсироваться пар должен именно на конденсационном теплообменнике. Все, что прошло дальше, в дымоход, с одной стороны, потеряно для отопления, с другой – разрушающе действует на материал дымохода. Именно в силу последней причины дымоход изготавливают из кислотостойкой нержавеющей стали или пластика, а горизонтальным его участкам придают небольшой уклон, чтобы вода, образовавшаяся при конденсации незначительных количеств пара, все же попавших в дымоход, сливалась обратно, в котел

Следует принять во внимание, что дымовые газы, выходящие из конденсатника, сильно охлаждены, и все, что не сконденсировалось в котле, обязательно сконденсируется в дымоходе

В разное время суток от отопительного котла требуется разное количество тепла, регулировать которое можно с помощью горелки. Горелка у конденсационного котла может быть либо модулируемой, т.е. с возможностью плавного изменения мощности в процессе работы, либо немоделируемой – с фиксированной мощностью. В последнем случае котел подстраивается под требования хозяина путем изменения частоты включения горелки. На большинстве современных котлов, предназначенных для отопления частных домов, устанавливают моделируемые горелки.

Итак, вы, надеемся, получили общее представление о том, что такое конденсационный котел, как он устроен и по какому принципу работает. Однако, скорее всего, этих сведений будет недостаточно для того, чтобы понять, а стоит ли лично вам приобретать подобное оборудование. Чтобы помочь вам принять то или иное решение, расскажем обо всех достоинствах и недостатках, плюсах и минусах конденсационного котла, сравнив его с традиционным конвекционным.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
