Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и  сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

  • болгарка;
  • сварочный аппарат;
  • молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

  • огнеупорное асбестовое полотно;
  • герметик термостойкий;
  • стальной лист толщиной 4 миллиметра;
  • металлическая труба с сечением 20 и 50 сантиметров;
  • компрессор;
  • вентиляционную трубу;
  • сгоны;
  • болты;
  • стальные переходники;
  • углы полудюймовые;
  • тройники;
  • арматуру сечением 8 миллиметров;
  • насос;
  • бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

  1. Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
  2. Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
  3. В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
  4. Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
  5. Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
  6. Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
  7. В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
  8. В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
  9. Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

  1. В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
  2. Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
  3. Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

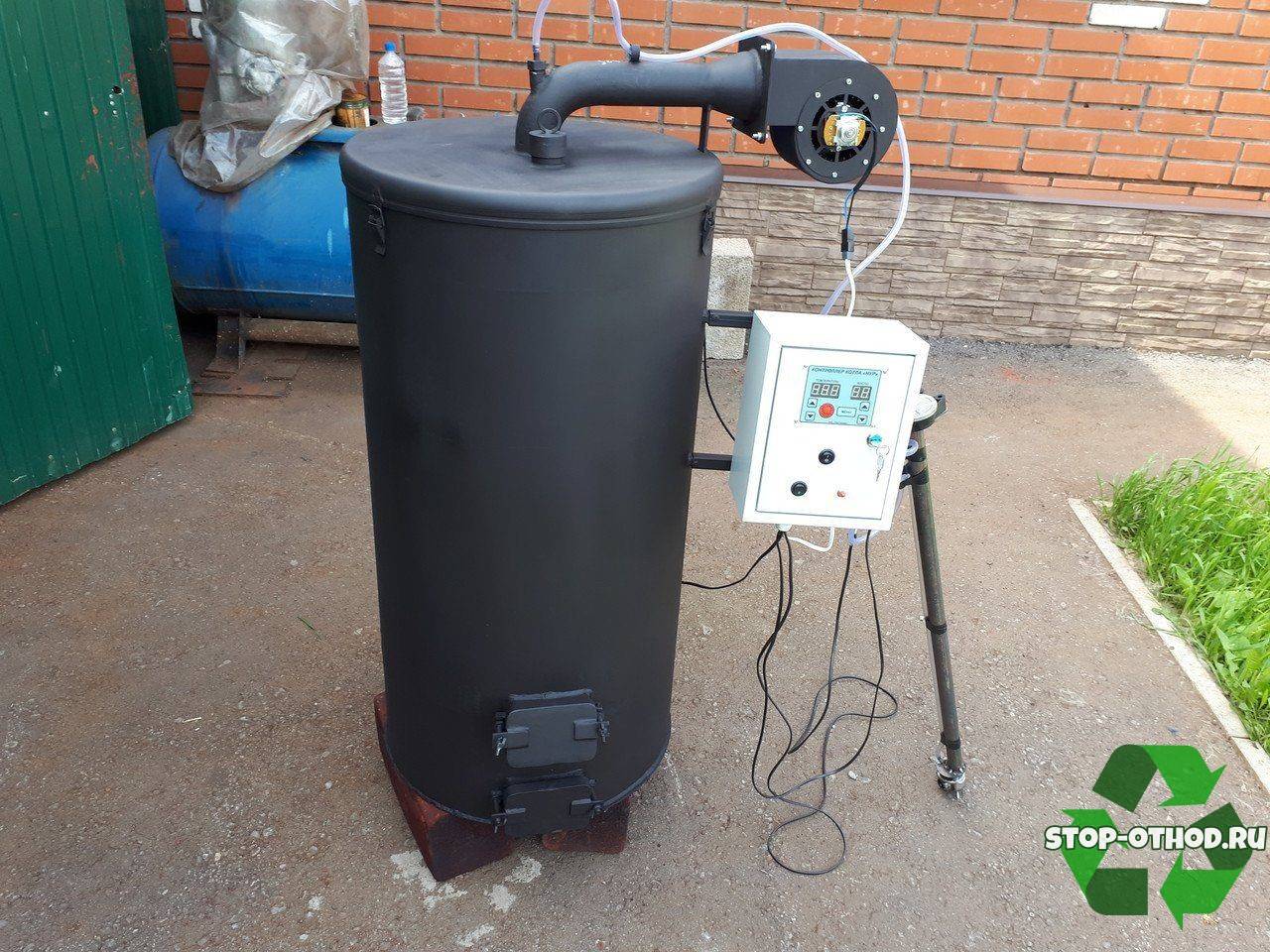

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки.  Соорудить ее можно самостоятельно:

  • уголки размером половину дюйма соединяются за счет сгонов и тройников;
  • на маслопровод закрепляется штуцер с помощью переходников;
  • все соединения предварительно обрабатываются герметиком;
  • из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
  • для установки горелки используются две разного размера пластины из стали;
  • внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
  • горелка вставляется в предназначенный для нее корпус;
  • после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
  • большая пластина монтируется в качестве крепежной накладки;
  • в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
  • две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Как сделать печку на отработке своими руками: некоторые советы и пошаговая инструкция

Как уже говорилось, изготовление подобного агрегата сложным назвать нельзя, однако, в любой, даже самой простой работе есть свои нюансы. Сейчас попробуем разобрать изготовление простейшей печки капельного типа из газового баллона. Для этого понадобится:

  • непосредственно сам газовый баллон;
  • труба диаметром 100 мм (2 м);
  • уголок 5×5 см (около 1 м);
  • стальной лист, толщиной 4 мм (около 50 см2);
  • автомобильный тормозной диск;
  • шланг из маслостойкой резины и хомуты под него.

Приготовив все необходимые детали, можно приступать к изготовлению.

Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция

Для удобства читателя оформим пошаговую инструкцию в табличной форме.

Иллюстрация
Выполняемое действие

Первым делом нужно в дне баллона высверлить отверстие для выхода остатков газа. Чтобы предотвратить искры, сверло необходимо смачивать маслом. Обороты дрели должны быть минимально возможными.

Теперь при помощи болгарки можно вырезать отверстия по заранее подготовленному чертежу (некоторые из них будут представлены ниже).

Из листовой стали вырезаем донце с отверстием. Вырезанную среднюю часть выбрасывать не стоит – она нам пригодится позднее.

Примерно так будет располагаться донце в нашей печке. Примеряем его и вытаскиваем снова – с ним ещё предстоит некоторая работа.

Следующий шаг – подготовка трубы. Высверливаем в ней отверстия для подачи воздуха. Это необходимо для нормальной работы агрегата.

Вот таким образом сваривается готовое донце с перфорированной трубой. Сварочные швы должны быть качественными. Если у домашнего мастера нет опыта работы со сварочным аппаратом, лучше обратиться за помощью к профессионалам.

А вот теперь пригодится вырезанная из донца середина. Её следует приварить к тормозному диску от автомобиля.

В итоге получится вот что. Теперь, прорезав небольшое отверстие и приварив кусок трубы, получим полноценную муфту.

Можно начинать сборку

Обратите внимание на патрубок справа. Именно по нему в печку будет поступать отработанное масло.

Снаружи монтируем кран и присоединяем к нему шланг из маслостойкой резины.

Сверху газового баллона ввариваем остаток трубы – это и будет отвод дымохода.

Остаётся лишь вывести трубу дымохода наружу из помещения.

Поднять дымоход на необходимую высоту

Обычно она составляет 4 м. Этого достаточно для обеспечения нормальной естественной тяги.

Печка на отработке своими руками: чертежи, видеоинструкции и некоторые хитрости

Разобравшись в общих чертах, каков алгоритм выполнения работ, перейдём к чертежам и видеоинструкциям. Начнём с той же печи из газового баллона.

Печь на отработке из газового баллона: чертежи для изготовления

Рассмотрим чертежи печи на отработке своими руками.

Ниже можно ознакомиться с видеоинструкцией изготовления подобного агрегата.

Важно! Главное здесь − соблюдать пропорции. Но и это не гарантирует стабильную работу агрегата

В случае изготовления домашним мастером неудачного устройства стоит попробовать изменить диаметр труб на больший.

Видео и чертежи печи на отработанном масле с водяным контуром

Обогреватели с водяным контуром немного сложнее в изготовлении, однако, и эта работа под силу домашнему мастеру. Предлагаем ознакомиться с чертежами подобных агрегатов.

Видео, представленное ниже, поможет более полно понять алгоритм работ.

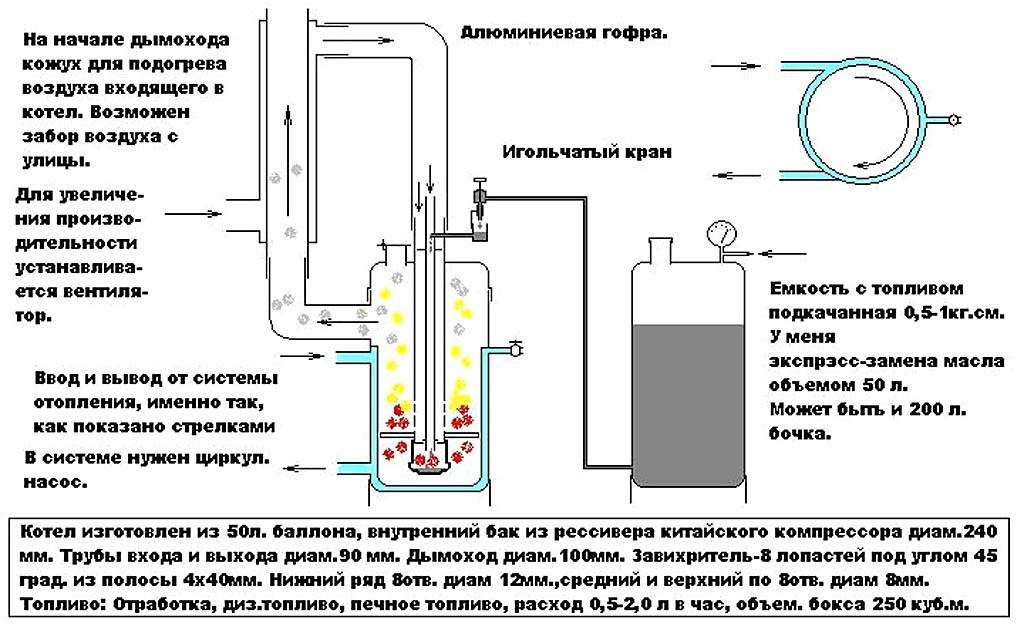

Котёл на отработке своими руками: чертежи и видеоинструкция изготовления

Естественно, что водяной контур подразумевает наличие котла. Именно о нём и пойдёт сейчас речь. Ниже представлены чертежи этой конструкции.

Ну и, конечно, видеоурок по изготовлению котла.

Как можно убедиться, чертежи горелок на отработке своими руками несложны, а значит, при наличии времени вполне можно попробовать собрать такой агрегат. Тем более, что затрат средств он практически не потребует.

Что представляет собой отработанное масло

Отработка представляет собой продукт на основе нефти, который получается при длительной эксплуатации автомобильного двигателя. Под воздействием внешних факторов масло теряет свои нормальные характеристики и становится негодным для дальнейшего применения. В массе продукта набирается целый комплекс различных частиц, образующихся в процессе работы металлических частей механизмов.

Отработанное масло необходимо слить и заменить новым. При замене отработку рекомендуется утилизировать в специальных пунктах приема, где она находит свое полезное применение в виде топлива для обогрева помещения.

Рейтинг лучших моделей

В России котлы на отработке производятся, в основном, на Воронежском заводе. Оборудование этого производителя сертифицировано, в отличие от остальных предприятий.

Рассмотрим некоторые модели:

  • Теплотерм GMB – двухконтурный котёл мощностью от 30 до 50 кВт отличается высоким качеством своих узлов, надёжной автоматикой и высокой многофункциональностью. Расход масла от 3 до 5,5 литров в час;
  • Геккон 50 – пиролизный котёл, работающий на разном жидком топливе. Работает на топливе низкого качества. Установка имеет большой коэффициент полезного действия, небольшие размеры и отличается надёжностью. Расход – от 2 до 5 литров в час;
  • Ставпечь STV1 – котёл 50 кВт, работающий на разном жидком топливе с расходом от 1,5 до 4,5 литров в час. Имеет большой КПД;
  • КЧМ 5К – чугунный котёл, непритязательный к любому топливу. Мощность до 96 кВт.

Дорогостоящие котлы на отработанном масле российского производства

  1. Автоматический двухконтурный котёл Тепламос НТ-100 отличается качественным исполнением, теплоизолированным корпусом, дистанционной регулировкой. Максимальная мощность до 99 кВт. Расход – до 6 л/час. Стоимость около 268 тыс. руб.
  2. Одноконтурный котёл Ecoboil-30/36 мощностью до 28 кВт и расходом топлива до 1,6 л/час работает на сырой нефти, дизеле, отработке. Стоимость около 460 тыс. руб.
  3. Жаротрубный котёл Беламос НТ 325 мощностью 150 кВт и расходом до 3,3 л/час. Отличается высоким КПД. Оснащён блоком управления и возможностью регулировки температуры теплоносителя. Стоимость до 500 тыс.руб.

Финские котлы для частного дома на отработанном масле

  1. Котёл Ecoheat 60S – популярный агрегат мощностью 60 кВт и расходом топлива до 5,4 л/час. Отличается простой эксплуатацией, наличием теплоизоляции и двухуровневой фильтрацией топлива. Стоимость 280 тыс. руб.
  2. Danvex B-60 – котёл на отработанном масле мощностью 63 кВт и расходом до 5,6 л/час. Отличается высоким КПД – до 88%. Имеет качественную сборку и эффектный внешний вид. Лёгок в обслуживании. Стоимость 290 тыс.руб.

Европейские производители отопительных котлов на отработке

  1. Kroll – немецкий производитель котлов на отработке, мощностью до 200 кВт и расходом от 2,1 до 16,9 л/час. Котлы оснащены турбуляторами в дымогарных трубах, теплоизоляцией.
  2. Buderus – компания производит чугунные котлы на отработанном масле мощностью до 100 кВт. Оборудование обладает электронным блоком управления.
  3. Roca – испанское оборудование мощностью от 58 до 1744 кВт. Котлы имеют реверсивную камеру сгорания.
  4. Unical – итальянское оборудование мощностью от 35 до 1100 кВт, имеют три газовых хода и высокий уровень конвекции.

Другие надежные производители масляных котлов

  1. Energylogic – американские двухконтурные котлы на жидком топливе. Мощность от 41 до 218 кВт. Качественные с большим сроком службы. Оснащены двухходовой топкой.
  2. Nortec – китайские котлы мощностью от 15 до 7000 кВт. Оснащены сетчатым фильтром, контроллером перелива жидкого топлива и заслонкой вторичного воздуха.
  3. Smart Burner – китайский производитель котлов мощностью от 24 до 595 кВт. Отличаются плавным розжигом и возможностью регулировки подачи топлива.
  4. Kiturami – корейские котлы оснащённые самодиагностирующей электроникой, регулятором давления и надёжной функцией защиты.

Достоинства такой печи, и какие недостатки нужно учесть

Печи на отработанном масле с водяным контуром выручают во многих случаях и имеют свои преимущества:

  • это универсальный отопительный агрегат, который идеально подходит для помещений хозяйственного назначения, теплиц, домашних мастерских, гаражей;
  • сооружение печи обходится недорого (её можно собрать из металлолома);
  • очень быстро прогревает помещение при любых морозах;
  • компактная конструкция;
  • можно приспособить для подогрева и приготовления пищи;
  • позволяет утилизировать отработку.

Но есть и недостатки, которые нужно иметь в виду при эксплуатации печи:

  • требовательна к регулярной очистке дымохода и камер сгорания, так как во время работы интенсивно покрывается сажей;
  • работает «громко», при активном горении топлива издаёт гул;
  • нужна тара и место для хранения отработанного масла (на улице при минусовых температурах оно промёрзнет);
  • печь пожароопасная, так как корпус раскаляется до очень высоких температур и нужно строго соблюдать требования по установке и эксплуатации.

Но все эти недостатки не являются существенными по сравнению с экономией топлива, особенно если машинное отработанное масло достаётся бесплатно. При соблюдении всех требований печь будет служить долго и безопасно.

Как работает котел на отработке

Принцип работы твердотопливного котла на отработке заключается в сжигании масла – процесс похож на работу паяльной лампы, то есть топливо при сгорании преобразуется в газ, а воздух для поддержания пламени втягивается форсункой.

Выделим несколько особенностей работы котла на отработке:

  • конструкцией предусмотрены два резервуара, расположенные друг над другом;
  • для сопряжения емкостей служит труба, по которой движется воздух;
  • в нижнюю емкость заливают отработанное масло;
  • нагреваясь, масло испаряется и перемещается в горелку;
  • при доступе воздуха пары воспламеняются;
  • смесь горящих газов с кислородом перемещается в верхнюю емкость, где сгорает окончательно, а отходы эвакуируются в дымовую трубу.

Типы агрегатов на отработке

На практике используют три вида сжигания:

  • открытая печь с дожиганием пиролизного типа;
  • использование горелок Бабингтона;
  • капельная подача и сжигание в чаше с принудительным наддувом.

Виды сжигания отработанных масел в самодельных обогревателях

Первый способ наиболее показателен в гаражной печке, в которой две камеры соединяются перфорированной трубой. Второй способ подразумевает изготовление горелки Бабингтона и встраивание её в заводской котёл, работавший на другом топливе. Рассмотрим подробнее третий способ – печь-капельница, представляющую собой двухходовое водяное устройство.

Почему неопытным пользователям стоит использовать именно его:

  • масляные горелки имеют сложную конструкцию, поэтому для сборки потребуются умения и средства;
  • устройства с поверхностным горением могут привести к пожару – раскалённое термомасло воспламеняется при попадании на него воды;
  • повышенный расход масла при поверхностном горении;
  • возможность работы без автоматики.

Заводские модели котлов на жидком топливе имеют высокую эффективность и способны поддерживать необходимый температурный режим даже в больших помещениях.

Ёмкость с отработанным маслом обычно находится на полу. Такое оборудование предназначено для нагрева воды и разделяется на одно- и двухконтурное. Автоматические водогрейные установки снабжаются автоматикой, которая контролирует температуру воздуха, теплоносителя.

Помимо водогрейных бывают котельные на диатермическом масле. Отличие котлов, использующих диатермическое масло в качестве теплоносителя в том, что имеется возможность поднимать температуру рабочего тела до 300˚С при обычном давлении. Термомасляные котлы применяются на производстве, где выдвигаются особые требования к температуре теплоносителя.

Требования к топливу

Масло для заправки отопительной установки используют практически любое. Для заводских агрегатов топливо выбирают в соответствии с предъявленными производителем параметрами, но даже в этих рамках найти отработку не будет проблемой. Масло дополнительно очищают через фильтры.

Сгораемость очищенного масла хорошо повышается, при этом не нарушается тепловыделение. Фильтрованное топливо снижает вероятность поломки оборудования и продлевает срок службы агрегата. Очищение отработки обязательно, если в топливе есть много антифриза или водянистых примесей.

Лучше всего конструкция работает на таких маслах:

  • гидравлическое;
  • моторное;
  • из коробки передач (автомат);
  • трансмиссионное.

Не допускается сжигать в котле мазут – это приводит к быстрому износу, а хорошего обогрева это топливо не даст. Количество масла для сжигания рассчитывают исходя из особенностей обогреваемого помещения. На то, сколько понадобится отработки влияет размер помещения, его температура без обогрева, наличие окон и тип остекления.

Баки с отработкой и котел

Перед заправкой котла топливом и началом работы рекомендуется принять меры профилактики и безопасности, которые сведут риски порчи оборудования и поломки к нулю. Что нужно сделать:

  1. Надеть защитные перчатки, откупорить контейнер с жидкостью, обеспечив ей контакт с воздухом. Это запускает реакцию с кислородом, без которой нормального сгорания не выйдет.
  2. Агрегат отключить от питания, провести профилактический осмотр швов на герметичность и отсутствие механических повреждений.
  3. В отсев для сбора заливают масляный слой в 2 сантиметра.
  4. Влить к маслу около 100 г керосина.
  5. На днище опустить фитиль, пропитанный жидкостью для розжига, поджечь масло с его помощью.
  6. Закрыть крышку и провести наблюдение за работой котла. На этом этапе тестируется тепловыделение и эффективность.

Перчатки нельзя снимать во время профилактических работ. Любые действия с конструкцией или топливом проводят с защитными средствами, чтобы частично не испортить топливо и исключить травмы. Когда проводится обогрев, в помещение ограничивают приток кислорода. Двери и окна закрывают для хорошего прогрева.

Простота устройства, его экономичность и КПД делают его хорошим обогревателем для технического помещения, гаража или помещений в небольшом домике

Отопительный прибор неказисто выглядит и может вызывать опасения по части безопасности, но при соблюдении мер профилактики и предосторожности риск поломки или травмы стремится к нулю

Котел на отработке использует весь потенциал залитого масла и не выделяет чадящих отходов, поэтому его часто ставят как альтернативу другим доступным способам обогрева.

О котле на отработанном масле с водяной рубашкой смотрите в видео:

Самостоятельное производство

Самую простую конструкцию сделать сможет каждый. Есть достаточно много схем, как это сделать, по ним можно понять весь процесс производства.

Интереснее будет рассмотреть печь на отработанном масле с наддувом. Чертежей также есть достаточно, но конструкция более сложная, поэтому требует дополнительных знаний в этой области.

Главное её преимущество в том, что она не будет большими партиями выбрасывать энергию на улицу, а будет организован медленный отбор тепла. Второе существенное отличие в наличии выдвижного ящика для масла, что позволяет легко его чистить. В более простых (полностью закрытых) ёмкостях делать это предельно тяжело.

Диаметр труб и объём ёмкости для масла необходимо выбирать исходя из квадратуры обогреваемого помещения.

Для среднестатистического гаража с размерами 3х6 м понадобятся детали таких размеров:

  • профильная труба 75×75×4 см;
  • топливный ящик 55×55×4 см.

Для самостоятельного производства необходимо выполнить такие пошаговые действия:

  1. Нарезать элементы выдвижного ящика. Трубы для дожигателя требуется порезать под углом 45°.
  2. В профиле меньшего размера вырезается болгаркой отверстие под ящик, а по бокам привариваются бортики. К ящику приделывается ручка.
  3. Конструкция сваривается вместе, а сверху высверливается отверстие под дымоходную трубу.

Для более эффективной работы и максимального отбора тепла к печке рекомендуется приделать удлинитель в виде 3-метровой трубы. В ней и будет догорать топливо. Но для более высокой степени безопасности рекомендуется обшить стенки гаража возле печки металлическими листами, забрать все деревянные полки и горючие вещества.

В этом видео вы узнаете об устройстве печи на отработанном масле:

На последнем этапе необходимо только разжечь топливо и настроить работу печки. При этом стоит главная задача — максимально снизить выброс чёрного дыма, так как это свидетельствует о том, что в системе недостаточно воздуха. Для настройки этого параметра требуется досверливать по несколько дырок и проверять количество выбросов. Но большое количество дырок может и навредить. Дым может выходить в помещение. Поэтому количество отверстий нужно правильно подогнать.

Сделать капельницу тоже достаточно сложно, но такая задача вполне выполнима. Зачастую для производства капельной печи на отработке используют баллон диаметром от 220 до 300 мм. Он имеют довольно толстые стенки, чтобы не пригорать длительное время. Также может подойти и стальная труба диаметром от 5 мм.

Идеальный вариант для этих целей — использовать жаростойкую хромированную трубу диаметром от 3 мм. Но дешёвым производство будет только тогда, если труба уже есть в наличии. Специально покупать такую не стоит, так как изготовление будет дорогостоящим.

Все остальные детали также можно найти в хозяйстве или радиорынке. К примеру, для наддува хорошо подойдёт вентилятор от Жигулей. Металлические трубы и прочие элементы есть в пунктах сдачи металлолома.

Технология производства капельной печи следующая:

  1. Чаша для пламени делается из трубы или берётся готовая стальная ёмкость. Поддон не должен быть слишком больших размеров, так как труба должна выниматься через люк.
  2. В корпусе с помощью болгарки вырезаются проёмы для дымохода и очистного люка.
  3. Изготавливается дожигатель. Не нужно делать все отверстия сразу. Лучше сделать треть от максимального количества, установленного в чертеже, а в процессе настройки доделать все остальные.
  4. К дожигателю приваривается крышка и воздуховод. В последний монтируется вентилятор.
  5. Аппарат собирается, проводятся настройки и проверяется его работа.

Для того чтобы аппарат вышел действительно надёжным, лучше его поместить в стальной корпус. Его необходимо сварить из профилированных труб. Для регулировки температуры нужно предусмотреть возможность изменения количества подаваемого топлива, а также надув вентилятора.

Опытные пользователи научились регулировать количество сгораемого топлива на глаз. Если масло подаётся каплями, то выгорает меньше 1 литр в час, а если наблюдается небольшая струя, то больше 1 литра. Для установки лёгкой регулировки подачи воздуха можно приобрести на китайском рынке дешёвый ШИМ.

После сборки всей конструкции необходимо проверить её работу. Процедура не отличается от предыдущих рекомендаций. Требуется добиться максимально чистого дыма и при этом не перестараться с отверстиями в разжигателе.

Если человек обладает определённым опытом, то сделать даже сложную буржуйку на отработанном топливе несложно. Если начинающий мастер никогда этой сферой не интересовался, то подойдёт самая простая конструкция из подручных материалов.

https://youtube.com/watch?v=ZZyiuKs18Ws

Технология изготовления печи на отработанном масле

Ниже представлены чертежи наиболее распространенной печи на отработке. Она выполнена из остатков трубы Ø352 мм, листовой стали 4 мм и 6 мм, также понадобятся обрезки толстостенной трубы Ø100 мм и уголка для ножек.

Ее габариты позволят обогреть помещение со стандартной высотой потолков площадью до 80 м2, при большей площади следует увеличить размеры печи и диаметр трубы дымохода.

Необходимый инструмент:

  • сварочный аппарат;
  • болгарка с отрезным кругом;
  • шлифовальный круг для зачистки швов;
  • дрель или сверлильный станок, сверла;
  • рулетка.

Также необходимы растворитель и кремнийорганическая термостойкая краска — она обычно продается в баллончиках и используется для окраски сильно нагреваемых поверхностей печей.

Последовательность изготовления своими руками:

  1. Подготавливают заготовки по чертежам. Все детали вырезают из указанного на чертеже материала и зачищают места среза для устранения заусенцев.
  2. Соединяют методом сварки детали нижнего бака: корпус из трубы Ø344 мм h=115 мм, дно из листового металла 4 мм, а также ножки из уголка произвольного размера. Вместо уголка можно использовать обрезки дюймовой трубы.
  3. В отрезке трубы Ø100 мм h=360 мм с помощью сверла выполняют перфорацию по эскизу — 48 отверстий диаметром 9 мм.
  4. Соединяют сваркой детали крышки нижнего бака: заготовку из трубы Ø352 мм h=60 мм, крышку из листовой стали 4 мм с двумя отверстиями и перфорированную трубу.
  5. Заслонку для отверстия подачи воздуха на крышке нижнего бака крепят на заклепку.
  6. Соединяют сваркой детали верхней камеры: заготовку из трубы Ø352 мм h=100 мм и дно из листовой стали 4 мм с отверстием для перфорированной трубы.
  7. К крышке верхней камеры приваривают дымовую трубу Ø100 мм h=130 мм, с внутренней стороны крышки — перегородку из листовой стали 4 мм с размерами 70х330 мм. Перегородка предназначена для отсекания пламени и увеличения эффективности нагрева верхней камеры. Располагать ее следует ближе к дымовому отверстию.
  8. Сваривают верхнюю камеру и крышку с дымовой трубой.
  9. Приваривают верхнюю камеру к верху перфорированной трубы, для увеличения жесткости конструкции можно сделать стяжки из прутка между крышкой нижнего бака и верхней камерой.
  10. Верхнюю часть печи надевают на нижний бак внатяг.
  11. Печь для продления срока эксплуатации покрывают кремнийорганической краской, предварительно зачистив сварные швы от окалины, а металл от ржавчины с помощью растворителя.
  12. Подсоединяют печку к дымоходу. Его высота должна быть не менее 4 метров для улучшения тяги. Поскольку дымоход придется часто очищать от сажи, нужно сделать его максимально прямым, без изгибов.

Аналогичную печь можно сделать из листового металла, в этом случае ее камеры будут квадратной формы. Подробная технология приведена на видео.

Изготовление печи на отработке: видео

https://youtube.com/watch?v=GBxHKPlkty4

Как подключить к печи на отработке водяной контур

Водяной контур подключают к котлу, установленному на верхнюю камеру. Его можно приварить прямо на поверхность печи, но более безопасно сделать отдельный бак: в случае прогорания дна бака вода попадет в камеру сгорания, что может вызвать выплеск горящего масла и резкое воспламенение.

Бак может быть произвольной формы и высоты, главное условие — плотное прилегание к верхней камере и дымовой трубе для более эффективного нагрева. В стенки бака врезают два штуцера: в верхней части для нагретой воды, в нижней — для остывшей обратки.

На выходе из бака устанавливают термометр и манометр. На обратной трубе в непосредственной близости от котла ставят циркуляционный насос и расширительный бак.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
