Нагрев воды от солнца Часть 2: применение и установка солнечного водонагревателя

Виды солнечных коллекторов для нагрева воды в бассейне

Условно все аккумулирующие устройства делят на два типа:

  1. Открытые коллекторы отличаются расположением абсорбера. Резиновые или пластиковые шланги закреплены на основе, незакрытой стеклом. Солнечные системы эффективны только в жаркую солнечную погоду, используются чаще для обогрева частного бассейна.
  2. У закрытых коллекторов абсорбер спрятан под стеклом. Конструкция позволяет снизить теплопотери. Приборы солнечного подогрева воды закрытого типа способны работать в холодную погоду, главное, чтобы на них попадал солнечный свет.

Открытые и закрытые солнечные коллекторы отличаются устройством аккумулирующего элемента. От его конструкции аналогично зависит производительность оборудования.

Вакуумные гелиосистемы трубчатого типа в качестве аккумулирующего элемента имеют специальные колбы из стекла. В зависимости от конструкции, они бывают с одной или двумя стенками. Из колбы полностью выкачан воздух. Созданный искусственным путем вакуум является отличным теплоизолятором. Внутри стеклянной колбы с вакуумом расположена медная трубка теплообменника, по которой циркулирует вода из бассейна.

В одном гелиоколлекторе набор стеклянных колб с медными трубками подключен к основному узлу – распределителю. Модуль помогает смешивать потоки, направляет подогретую воду в бассейн, а из чаши забирает холодную жидкость.

Солнечные вакуумные гелиоколлекторы способны подогревать воду в бассейне даже с наступлением холодов. Однако их эффективность вдвое снижается. При ясной солнечной погоде поздней осенью коллектор компенсирует максимум 20% расхода энергоносителей, используемых для получения тепла.

Совет! Установленный солнечный вакуумный коллектор для бассейна закрытого типа способен обеспечить купальный сезон с середины весны до конца октября.

Панельные коллекторы внешне напоминают окно, только с темным стеклом. Прибор для обогрева воды в бассейне состоит из алюминиевого корпуса. Внутри установлен теплообменник из набора трубок. Они бывают медные или алюминиевые. Теплообменник соприкасается с металлической панелью с селективным напылением. Сверху аккумулирующий элемент закрыт темным стеклом.

Вода в теплообменнике быстрее нагревается за счет отраженного металлической пластиной солнечного тепла. Из медных или алюминиевых трубок она за счет принудительной циркуляции поступает в бассейн. Коллекторы панельного типа эффективны при солнечной жаркой погоде. Для подогрева бассейна их чаще используют на юге или в районах с умеренным климатом. После наступления холодов КПД гелиоколлектора сильно снижается.

Коллекторы пирамидального типа созданы для бытового применения. Оборудование эффективно с небольшими надувными и каркасными бассейнами. В жаркую солнечную погоду пирамидальные гелиоколлекторы способны поддерживать температуру воды в диапазоне от + 23 до + 25 оС.

В системе бассейна коллектор подключают к насосной станции. Нагрев воды происходит внутри абсорбера, роль которого исполняет намотанный на основание шланг сечением 25-40 мм. Под аккумулирующим устройством установлен зеркальный отражатель солнечного света. Сверху шланги обычно закрыты прозрачным колпаком.

Из всех существующих типов, пирамидального вида коллектор для бассейна своими руками собирают чаще всего. Это связано с простотой устройства и компактностью. Вдобавок за счет намотки шланга пирамидой увеличивается производительность оборудования.

Гибкий солнечный коллектор сделан из эластичных материалов, чаще всего используется резина. Внешне он напоминает коврик. Гелиоколлектор бывает только открытого типа. Используется он чаще всего с мобильными надувными бассейнами. Коврик легко сворачивается рулоном. Вместе со спущенной чашей бассейна коллектор легко перевозить в багажнике машины на дачу.

Скорость нагрева воды зависит от площади солнечного гелиоколлектора. Для каждого бассейна индивидуально подбирают коврик по размеру. Изделие укладывают на солнечном месте, подключают шлангами к насосной системе купели.

Принцип работы солнечного водонагревателя

Для начала, давайте, разберёмся с принципом работы солнечных водонагревателей. Функционирование такого устройства рассмотрим на примере фабричной модели вакуумного водонагревателя. Он без проблем подогревает воду зимой. Производительность зимой, конечно, ниже, чем в летнее время. Конструкция водонагревателя – это батарея, которая представляет собой несколько стеклянных трубок из кварцевого стекла. В каждой такой трубочке находится медная трубка, выкрашенная в чёрный цвет. В этих внутренних трубочках находится теплоноситель. В стеклянных трубках создан вакуум для того, чтобы не было потерь тепла из внутреннего контура. Кроме того, вакуум защищает батарею от воздействия окружающей среды. Все трубки соединяются с горизонтальным коллектором, по которому циркулирует теплоноситель. Вакуумные трубки поглощают солнечную энергию и отдают его воде.

Принцип работы солнечного водонагревателя Функционирует эта система следующим образом:

  • Рабочая жидкость (в роли жидкости необязательно должна быть вода) под действием солнечных лучей испаряется, и пар поднимается в верхнюю часть стеклянной колбы;
  • Пар контактирует через стенку с водой, которая циркулирует по коллектору. Пар отдаёт тепловую энергию, охлаждается и снова превращается в жидкость;
  • Под действием силы тяжести, жидкость стекает вниз и так цикл замыкается;
  • Коллектор водонагревателя соединяется с помощью трубопроводов с бойлером косвенного нагрева. Там уже подогревается вода, которая циркулирует в контуре отопления или водоснабжения. Теплоноситель циркулирует с помощью насоса.

Кварцевое стекло, из которого сделаны вакуумные трубки, пропускают ультрафиолетовые волны. Обычное стекло их задерживает. Благодаря пропусканию ультрафиолета солнечная энергия поглощается, когда пасмурно и в зимнее время года. Такую конструкцию в домашних условиях изготовить очень сложно.

Такой упрощённый водонагреватель эффективно работает только в ясную погоду. Но благодаря простоте конструкции такие водонагреватели чаще всего делают своими руками. Кроме того, есть ещё один вариант получить водонагреватель на бесплатной солнечной энергии. Устанавливаются солнечные батареи, которые вырабатывают электричество. А на этом электричестве работает обычный водонагреватель. Такая система тоже может работать круглый год.

Чем отличается обогрев на улице и в помещении?

Обеспечить нагрев бассейна в помещении или на улице можно разными способами. Основные отличия приведены в таблице.

ФакторНа дачеВ частном доме
Подключение к сетиЕсли дача не электрифицирована, или бассейн расположен на удалении к ближайшей точке питания, от электрообогревателей лучше отказаться. Альтернатива – коллектор на солнечных элементах, приспособления на природном топливе (дрова, уголь, мазут).В домах постоянного проживания проблемы с электропитанием возникают реже. Если установить соответствующую защиту, для обогрева искусственного водоема можно использовать любые типы электрических нагревателей.
Размеры водоемаБассейн на улице энергетически затратнее, за счет воздействия внешних факторов и испарения воды объем умножают на 0,4 (количество киловатт, используемое для нагрева жидкости на 1 градус в течение 3-4 часов).Обогреватель с идентичными параметрами в помещении эффективнее. В здании поправочный коэффициент составит 0,3.
Природные ресурсыУголь или дрова уместно использовать для обогрева бассейна, если доступно соорудить соответствующий агрегат. Топливо должно быть доступным для самоокупаемости.В современных домах с центральным отоплением подобные конструкции неуместны.
Финансовые возможностиБюджетный способ (кипятильник) на открытом участке требует в 2-3 раза больше времени для получения результата.Для обогрева небольших бассейнов вполне подойдут кипятильники или электрочайники.

Эффективность и КПД

Солнечный коллектор не может быть эффективным на 100 % поскольку имеет потери при преобразовании тепловой энергии а так же оптические потери.

Тепловые потери – это часть солнечной энергии, которая была преобразована в солнечном коллекторе в тепловую энергию, но не была использована на нагрев теплоносителя а рассеялась в окружающем воздухе.

Данный вид потерь зависит от разницы температуры в коллекторе и окружающем воздухе и коэффициентов тепловых потерь k₁ (линейный коэффициент тепловых потерь Вт/(м²·К)) и k₂ (коэффициент тепловых потерь с учетом нелинейности Вт/(м²·К²)).

Потери состоят из трех режимов теплообмена:

  1. потери на теплопроводность;
  2. конвекционные потери;
  3. потери на излучение;

Оптические потери – это часть солнечной энергии, которая при попадании на солнечный коллектор не была преобразована в тепловую энергию. Оптическая эффективность солнечного коллектора выражается оптическим коэффициентом полезного действия η₀ (безразмерная величина).

Оптический КПД зависит от поглощательной способности абсорбера, прозрачности изоляции (стекла), и эффективности поглощающей панели (эффективность передачи тепловой энергии от абсорбера к теплоносителю), выражаются в коэффициентах a, t, Fr соответственно.

Таким образом η₀ = (a·t·Fr). Эти коэффициенты являются справочными и определяются при помощи стандартизированных испытаний на специальных стендах, и относится к единице площади солнечного коллектора. Значение η₀ еще называют КПД коллектора при нулевых тепловых потерях.

Реальный КПД солнечного коллектора

Общую эффективность солнечного коллектора определяют значением КПД коллектора:

Пояснение:

  • η- коэффициент полезного действия коллектора;
  • η₀- оптический коэффициент полезного действия;
  • k₁ -коэффициент тепловых потерь Вт/(м²·К);
  • k₂ -коэффициент тепловых потерь Вт/(м²·К²);
  • ∆Т- разница температур между коллектором и воздухом К;
  • Е – суммарная интенсивность солнечного излучения.

Максимальное значение КПД достигается при условии, что разность температуры ∆Т равна нулю. В таком случае коллектор не имеет тепловых потерь.Однако такие идеальные условия в практике не встречаются. Значение η₀ является паспортным значением любого солнечного коллектора и обязательно должен быть указан в документации к солнечному коллектору.

Принципы развития конструирования солнечных коллекторов направлены на увеличение поглощающей способности и уменьшение тепловых потерь. Наибольший оптический КПД имеет открытый коллектор (без прозрачной изоляции) но имеет и наибольшие тепловые потери.

В свою очередь наименьшие тепловые потери имеет вакуумный солнечный коллектор, но обладает небольшим оптическим КПД из-за применения двух слоев прозрачной изоляции, цилиндрической формы абсорбера и промежуточные теплопередачи.

Целесообразность применения в России

В климатических условиях средней полосы России солнечные водонагревательные установки могут эффективно использоваться различными потребителями в бытовых целях в течение 6-7 месяцев в году (март/апрель — сентябрь).

Для нагрева 100 л воды солнечная установка должна иметь 2-3 м2 солнечных коллекторов. Такая водонагревательная установка в летнее время обеспечит ежедневный нагрев воды до температуры не менее 45°С с вероятностью не менее 70-80%.

Как с энергетической, так и с экономической точек зрения для создания бытовых солнечных водонагревателей целесообразно использовать простейшие солнечные коллекторы с одним прозрачным ограждением.

Применение селективных покрытий вряд ли целесообразно по экономическим причинам.

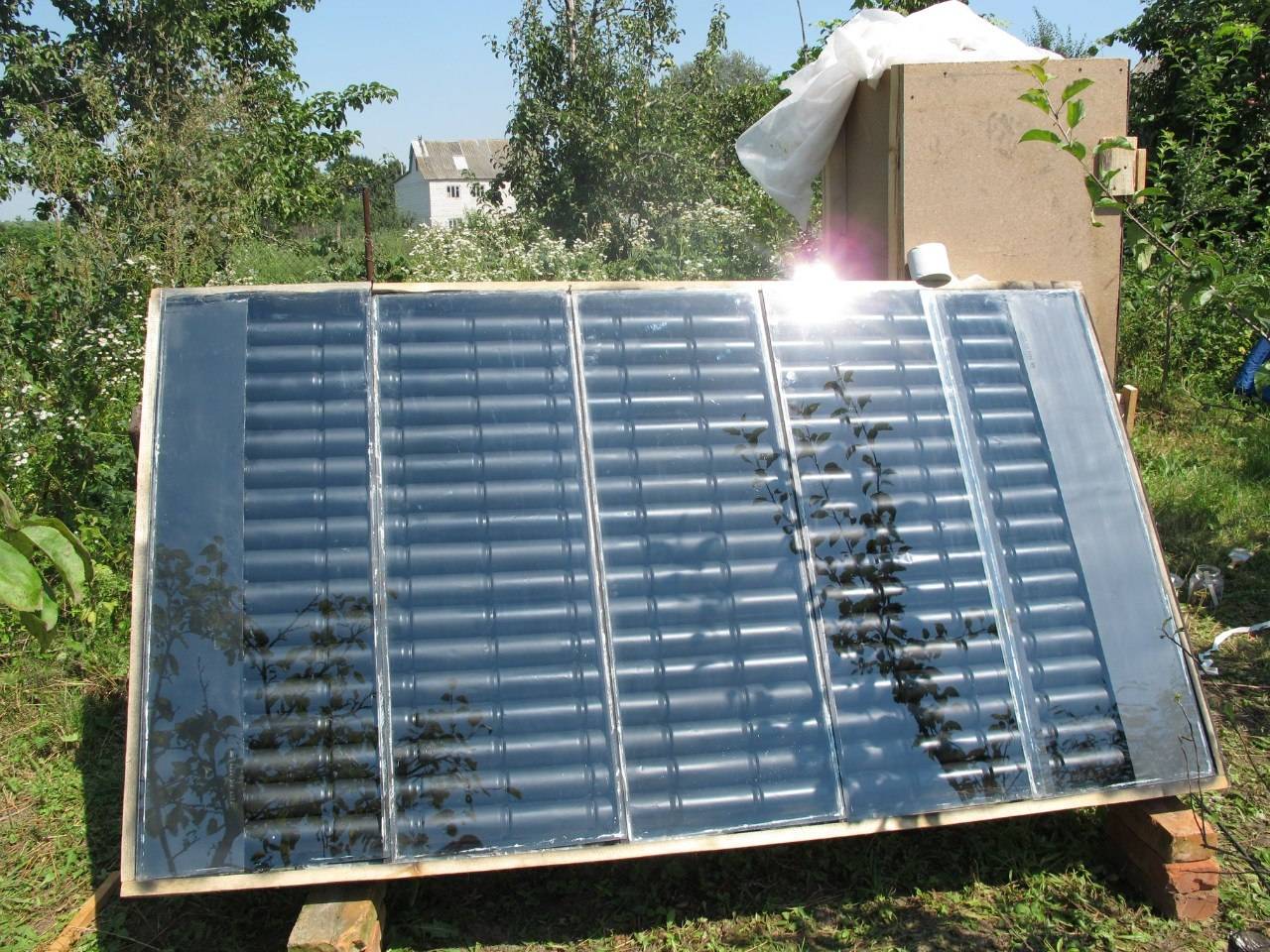

Водонагреватель из бутылок ПЭТ

Мысль в том, чтобы сначала создать модули (по 3 бутылки, можно и 4, 5), затем каждый из них подсоединить к пластиковой трубе, которая подключается с одной стороны к источнику холодной воды, с другой – выдаёт горячую жидкость. Лучше всего использовать бутылки ёмкостью в 2-2,5 литра. Соединять их надо по принципу «горлышко в дно».

  • Для этого в дне вырезается отверстие под горлышко диаметром 26 мм. Отверстие должно быть расположено строго по центру. Поэтому сначала наметьте центр, просверлив дырку сверлом 3-6 мм.
  • Чтобы обеспечить герметизацию, резьбу на горлышке смажьте герметиком и оставьте конструкцию в неподвижном состоянии на 2-3 дня. На дне верхней бутылки сделайте отверстие!
  • Модуль из трёх бутылок таким же способом (можете придумать и какой-то другой) присоединяются к пластиковой трубе, в один конец которой входит холодная вода.

Число модулей может быть и большим. Для получения 200 л горячей воды надо где-то 110 бутылок – это три квадратных метров площади.

Получившийся блок разместите в ящике, закрытом оконным стеклом. Угол наклона – от 10-ти до 30-ти градусов.

Получившаяся система гораздо эффективнее чёрной бочки с водой, установленной на крыше.

Большинство самодельных конструкций по нагреву воды солнцем летом дают экономию 70-80% энергии, растрачиваемой на нагревание. Осенью, весной – до 40%. При этом за год у светила «забирается» до 400 кВт/ч на человека! Есть о чём подумать.

Солнечный водонагреватель своими руками

В целом, устройство солнечного водонагревателя настолько простое, что его можно вполне соорудить и собственными руками. Для этого нужно приготовить необходимые инструменты и самое главное – тщательно изучить особенности будущей конструкции.

Каковы же основные составляющие водонагревателя на солнечной основе:

  • Корпус;
  • Набор трубок;
  • Теплопоглощающий элемент;
  • Прозрачное покрытие;
  • Уплотнитель;
  • Изолирующий слой.

Сборка конструкции подразумевает создание водонагревательного устройства, в котором вода циркулирует и нагревается за счет солнца, поднимается по коллектору в бак, нагревает теплообменник, который уже в свою очередь поддерживает тепло остальной жидкости в баке. Таким образом, теплая вода заливается сверху и тут же поступает в трубы, более прохладная же вода, которая по законам физики скапливается снизу, отправляется снова в трубки для нагрева на солнце. Таким образом, жидкость циркулирует и теплая вода всегда доступна для использования.

Виды солнечных коллекторов

Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.

Накопительные

Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.

Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.

Плоские

Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.

Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.

При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.

Жидкостные

Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.

К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.

Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.

Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.

Воздушные

Воздушные устройства экономичнее вышеперечисленных аналогов, использующих воду в качестве теплоносителя. Воздух не замерзает, не подтекает и не кипит как вода. Если в такой системе происходит утечка, она не приносит столько проблем, однако определить где она произошла довольно сложно.

Самостоятельное изготовление не обходится потребителю дорого. Солнцеприемная панель, которая накрывается стеклом, нагревает воздух, который находится между ней и теплоизоляционной пластиной. Грубо говоря, это плоский коллектор, имеющий внутри пространство для воздуха. Внутрь поступает холодный воздух и под действием солнечной энергии подаётся потребителю тёплый.

Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.

Способы нагрева воды в бассейне

Электронагреватель

Это достаточно простой и популярный способ для повышения температуры в бассейнах небольших объемов, хотя электронагреватель тоже имеет свои недостатки. Принцип работы заключается в том, что вода проходит через трубчатый электронагреватель (ТЭН) и получает тепло от нагреваемого электричеством диэлектрика.

Электронагреватель с насосом

В установке он тоже не вызовет затруднений. Выше на фото видно, что в одно отверстие бассейна подключается мини-насос, далее вода по трубке переходит в ТЭН и попадает обратно уже теплой. Температуру нагрева воды регулируют входящим в трубчатый электронагреватель напором – чем больше напор, тем меньше нагрев. И наоборот.

Плюсы использования ТЭН:

  • Дешевизна самого электронагревателя;
  • Простота использования;
  • Лучший вариант для небольших объемов.

Минусы использования ТЭН:

  • Не подойдет для больших бассейнов (от 30 м3);
  • Дорогой в использовании – большое электропотребление.

Теплообменники

Еще один вариант, чтобы нагреть воду в бассейне. Используются теплообменники в том случае, если у вас есть второй источник горячей воды – например отопление в доме. Задача устройства – обменять воду из разных источников теплом. Отсюда и название.

Теплообменник

Принцип работы предельно прост. В корпусе теплообменника находится спираль. Вокруг имеется пространство, которое и должно заполняться водой из бассейна. Кипяток проходит через спираль и благодаря большой площади взаимодействия быстро нагревает воду из бассейна.

Принцип работы теплообменника

Чаще всего теплообменники устанавливают тем же способом, что и электронагреватели – в цепи между насосом и бассейном. В некоторых случая целесообразно использование двух теплообменников одновременно.

Плюсы использования теплообменника:

  • Независимость от источников питания;
  • Возможен нагрев больших объемов.

Минусы использования теплообменника:

Не всегда имеется второй источник горячей воды.

Для подогрева бассейна летом, когда основное отопление выключено, использование теплообменника весьма проблематично. Придется настраивать и подбирать котел, чтобы он работал исключительно на теплообменник.

Тепловой насос

Если водяной насос выкачивает воду, то тепловой выкачивает тепло. Все логично.

Тепловой насос

Тепловые насосы бывают различных конструкций и забирают тепло от нескольких источников: воздух, почва, вода. Чтобы было понятнее, покажем принцип работы на примере устройства теплового насоса, забирающего тепло из горячего воздуха.

Принцип работы теплового насоса

На данный момент подобные устройства не очень популярны ввиду высокой цены. Самые дешевые модели начинаются от 120 тысяч рублей

Мы не будем на них заострять внимание, а просто перечислим плюсы и минусы

Плюсы тепловых насосов:

  • Универсальность;
  • Способны нагреть большие объемы;
  • Низкое электропотребление.

Минусы тепловых насосов:

  • Высокая цена (от 120 тысяч);
  • Работает только в теплую погоду.

Солнечный коллектор

Очень интересное устройство, чтобы нагреть воду в бассейне. Нагревается вода от солнечного тепла. Вода заполняется в трубки коллектора насосом, а когда нагреется до нужной температуры, она отпускается обратно в общий резервуар. И снова солнечный коллектор забирает очередную порцию для прогрева.

Солнечный коллектор

В магазинах коллекторы предлагаются самых разных размеров. Выбирать определенную модель нужно, опираясь на объем своего бассейна.

Плюсы солнечных коллекторов:

  • Доступная цена;
  • Простой в использовании и монтаже;
  • Объем ограничен только вашим бюджетом.

Минусы солнечных коллекторов:

Эффективен только в солнечную погоду.

Электронагреватель

Это один из простейших методов подогреть воду в бассейне. Жидкость в водоеме нагревается когда проходит через трубки, которые нагреваются посредством диэлектрика. Устройство очень компактное. В набор входит небольшой насос, который загоняет жидкость в ТЭН. Температура самих трубок постоянна, поэтому отрегулировать нагрев можно корректируя скорость продвижения воды по трубам.

Электрический нагреватель для бассейна

Такой метод подходит для небольших бассейнов, до 30 м3. Преимуществом можно назвать небольшую стоимость самого нагревателя, однако использование далеко не самое дешевое, так как он потребляет очень много энергии.

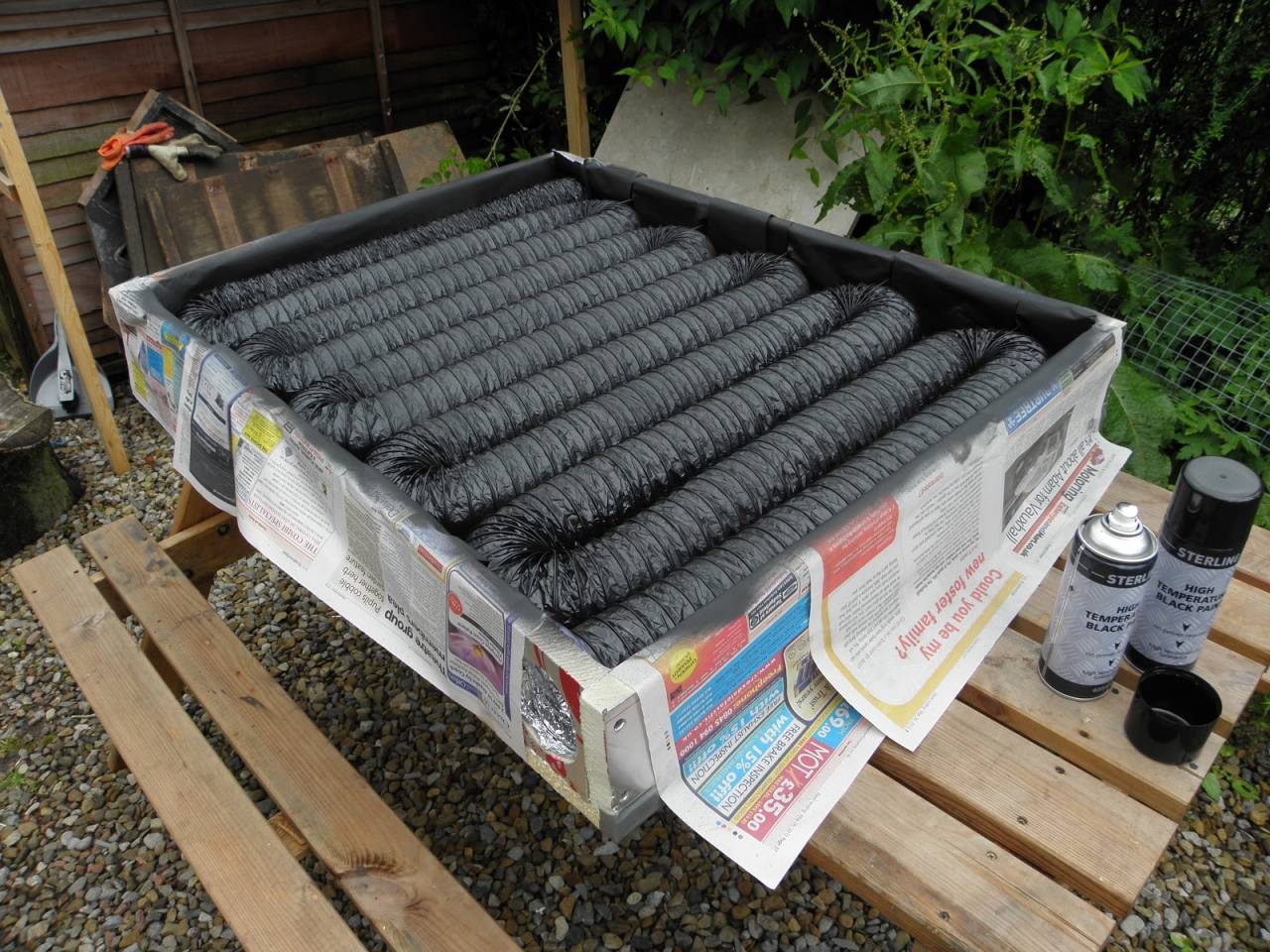

Самодельный солнечный коллектор

Первым делом сооружается каркас. Он должен быть прочным, чтобы выдержать вес полотна. Брусья скрепляются мебельными уголками. Желательно сделать таким образом, чтобы полотно могло наклоняться под разными углами. В зависимости от падения солнечных лучей. Тогда подогрев бассейна от солнечных батарей будет быстрее и эффективнее.

  • Змеевик лучше сделать из медных трубок. Жесть быстрее прогревается. Готовый спаянный змеевик, также окрашивается черной краской и становится похож на черный шланг. Держатели под него крепятся к полотну на одинаковом расстоянии. Причем змеевик должен быть меньше на 15 см самого полотна с каждой стороны. А выходные трубки наоборот больше. К ним в будущем будут подведены шланги с водой.
  • Также нельзя забывать, что солнечный коллектор для бассейна, должен быть оснащен автоматическими клапанами, которые будут выпускать образовавшийся водяной пар от горячей воды.
  • Короб хорошо промазывают герметиком, чтобы воздуха практически не было.
  • Закрывают стеклом.
  • Подсоединяют шланги на вход и выход воды.
  • Коллектор устанавливают недалеко от бассейна на ровную поверхность. Главное условие, чтобы место под коллектор освещалось как можно дольше. И не было тени от построек и деревьев.

Солнечный коллектор для подогрева воды в бассейне готов. И для его конструкции потребуется немного времени и затрат. Он окупит себя в первый же год. Особенно хорошо для тех мест, где частые перебои с электричеством. Таким коллектором можно обогреть не только воду в бассейне, но и душе.

Солнечный коллектор можно приобрести в специализированном магазине. Несмотря на то, что цена достаточно высокая, он оправдывает ее. Так как при установке такого коллектора на крыше или земле вашего участка вы:

  • Нагреватель будет отапливать воду не только в бассейне, но и для душа, мытья посуды, полива в теплице.
  • Пар от горячей воды пойдет на обогрев дома. Снизит затраты на электрический котел, и нагрузку на него.
  • Работоспособность солнечной батареи 20 лет.
  • Теплоноситель нагревает воду и подает в накопительный бак, которым может пользоваться вся семья.
  • Красивый внешний вид.

Газовые

Газовые нагреватели в линейке водонагревателей для бассейнов занимают достойное место. По условиям эксплуатации они являются самыми экономичными.

Большая мощность (115 кВт) позволяет обогревать объемные стационарные бассейны. Для горения используется природный газ или пропан. Позволяют осуществлять быстрый нагрев воды в бассейне и легко поддерживают постоянную температуру.

Газовые нагреватели, по сравнению с дровяными, практически не требуют особого ухода. Это и понятно – газ, сгорая, не оставляет за собой ни золы, ни пепла, ни сажи. Но при пользовании газовым водонагревателем возникают проблемы другого порядка.

Установка газового котла требует не только специальных навыков, но и разрешения газовой службы. Поэтому вопросы газоснабжения, газопровода и монтажа газового оборудования требуют вмешательства специалистов-профессионалов.

Принцип работы газового нагревателя прост – газ, сгорая в камере сгорания, выделяет тепло, которое нагревает воду. При правильном монтаже и своевременным обслуживанием газовые водонагреватели могут бесперебойно работать около шести лет.

Примите во внимание: при установке газового оборудования рекомендуется пользоваться только услугами специалистов Горгаза

Солнечный коллектор

Такой метод тоже один из самых современных. Обогрев бассейна осуществляется при помощи энергии солнца. Для этого используются солнечные панели, которые могут нагреться до 140 градусов. Внутри по змеевику циркулирует вода, поглощает солнечное тепло и возвращается в водоем.

Чтобы подогрев бассейна был достаточным, нужно точно рассчитать размер коллектора. Для водоемов, расположенных в помещении, размер коллектора должен быть 50-70% от объема бассейна. Для уличного бассейна нужен коллектор размером 70-100%. В связи с этим обнаруживается первый недостаток такого метода. Если объем бассейна очень большой, то придется выделить большой участок под солнечные батареи. Сэкономить место и сохранить красоту участка можно если разместить коллектор на крыше. При этом стоит учитывать, что коллектор нужно направлять под наклоном в 45 градусов в южную сторону. Если такой возможности нет, можно разместить на запад или на восток. Однако, при этом придется устанавливать специальные пластины, которые захватывают больше лучей.

Солнечный коллектор для Бассейна

Уход за коллекторами не сложен. Нужно лишь периодически чистить фильтры и сливать воду, если температура падает ниже -25 градусов. Недостаток в том то, что этот метод не эффективен в зимнее время.

Конструирование простых солнечных водонагревательных систем

С экономической стороны выгоднее сконструировать солнечный водонагреватель своими руками.

Простая конструкция

Для этих целей требуются баки, которые покрыты черной краской. К ним присоединяется водопроводная магистраль из дома. Из такой тары вода поступает в душ.

Водонагреватель для бассейна своими руками конструируется из корыта, труб для холодной воды и перелива, выпуска и вентиля. Для прикрытия тары используется прозрачная крышка.

Простые конструкции отличаются такими недостатками:

  • В облачную погоду емкость с водой не нагревается.
  • Ежедневно тару заполняют жидкостью. Нагретую воду аккуратно сливают.
  • Такое устройство располагают только в горизонтальном положении. Поэтому в определенное время КПД снижается.

Использование коллектора

Монтаж сконструированного собственными силами коллектора выгоднее с практической и экономической стороны. Но для достижения положительного результата требуется подготовка.

Конструирование приемника тепла

Дабы нагрев воды осуществлялся круглогодично, требуются:

  • Аккумулирующая тара.
  • Емкость для подпитки.
  • Коллектор.

Монтаж насосного оборудования выполнять необязательно. Для циркуляции теплоносителя теплоприемник устанавливают ниже бака. Тара подпиточная располагается выше, чем аккумулирующая. Емкость, в которую перемещается подогретая жидкость, уплотняют.

Вторая емкость комплектуется поплавковым клапаном, дабы система функционировала. К отведенному патрубку подводят трубу, через которую будет поступать холодная жидкость.

Дабы сконструировать нагреватель воды своими руками, используют:

  • Медные трубки.
  • Трубки из полимерных составов или пластика.
  • Плоские радиаторы из прочной стали.
  • Алюминиевые трубки.

Дабы сконструировать корпус для нагревателя, нередко применяют древесину, фанеру. Мастера конструируют солнечный коллектор из поликарбоната своими руками.

Если все сделано правильно, то можно получить такие преимущества:

  • Пользоваться такой системой можно даже при максимальной загрузке.
  • Период окупаемости сконструированного нагревателя минимальный.
  • Снижение затрат горючего.
  • Такая система быстро подготавливается к эксплуатации.

3 Устройство и принцип действия

Жидкостный контур состоит из вертикально расположенных трубок. Они присоединяются к горизонтальному контуру с большим диаметром. Входные и выходные отверстия располагаются диагонально. Такая схема позволяет максимально эффективно отбирать тепло с теплообменника. Зачастую антифриз выступает основным теплоносителем. Но можно выбирать и другие незамерзающие вещества.


Короб утепляется изоляционными материалами

Такая конструкция создаёт эффект термоса, что позволяет уменьшить теплопотери от ветра, дождя и других погодных явлений.

Принцип работы следующий:

  1. 1. Нагретый антифриз от солнечных лучей движется по трубкам и через ветку отбора попадает в аккумулирующую ёмкость.
  2. 2. Когда жидкость движется по теплообменнику, она передаёт тепло воде.
  3. 3. После охлаждения антифриз снова попадает в нижнюю часть контура для повторного нагрева.
  4. 4. Горячая вода поднимается в верхнюю часть ёмкости и отбирается для использования в различных направлениях (отопление дома, горячее водоснабжение и тому подобное). В ёмкости теплообмена пополнение количества воды происходит за счёт подключённого водопровода.
  5. 5. Если система используется для отопления дома, то для движения воды в замкнутом контуре применяется циркуляционный насос.

Плюсы и минусы самодельных нагревателей

К плюсам самодельных нагревателей следует отнести:

  • возможность повысить и поддерживать температуру воды на нужном уровне;
  • для изготовления используются доступные инструменты и подручные материалы;
  • масса разновидностей и конструкций: можно выбрать доступный и достаточно эффективный вариант;
  • высокая ремонтопригодность, возможность при необходимости увеличить мощность устройства;
  • отсутствие больших денежных затрат и трудовложений.

Минусами самодельных нагревателей следует считать:

  • для сборки подобных устройств необходим опыт работы с инструментами;
  • нагреватель должен подключаться к системе циркуляции, если ее нет, придется изготавливать самостоятельно, что значительно увеличивает сложность конструкции;
  • невозможно заранее точно подсчитать параметры устройства, приходится определять их по факту.

Коллекторы из подручных материалов

Собрать солнечный коллектор для отопления дома своими руками и дешевле и интереснее, ведь изготовить его можно из различных подручных материалов.

Из металлических труб

Этот вариант сборки походит на коллектор Станилова. При сборке солнечного коллектора из медных труб своими руками, из труб варится радиатор и помешается в деревянный короб, проложенный изнутри теплоизоляцией.

Такой самодельный коллектор не должен быть чересчур большим, чтобы его было легко собрать и монтировать. Диаметр труб на солнечные коллектора для сварки радиатора должен быть меньше, чем у труб для ввода и вывода теплоносителя.

Из пластиковых и металлопластиковых труб

Как сделать солнечный коллектор своими руками, имея в домашнем арсенале пластиковые трубы? Они менее эффективны в качестве теплонакопителя, однако в разы дешевле меди и не коррозируют как сталь.

С укладкой труб можно экспериментировать. Так как трубы плохо гнутся, их можно укладывать не только по спирали, а и зигзагом. Среди преимуществ, пластиковые трубы легко и быстро поддаются пайке.

Из шланга

Чтобы сделать солнечный коллектор для душа своими руками понадобится резиновый шланг. Вода в нем нагревается очень быстро, поэтому его тоже можно использовать в качестве теплообменника. Это самый экономичный вариант при изготовлении коллектора своими руками. Шланг или полиэтиленовая труба укладывается в короб и прикрепляется хомутами.

Так как шланг скручен по спирали, в нем не будет происходить естественная циркуляция воды. Чтобы использовать в данной системе ёмкость для накопления воды, необходимо оснастить её циркуляционным насосом. Если это дачный участок и горячей воды уходит немного, то того её количества, которое буде поступать в трубу, может оказаться достаточно.

Из банок

Теплоносителем солнечного коллектора из алюминиевых банок выступает воздух. Банки соединяются между собой, образуя трубу. Чтобы сделать солнечный коллектор из пивных банок нужно обрезать днище и верх каждой банки, состыковать их между собой и склеить герметиком. Готовые трубы помещаются в деревянный короб и накрываются стеклом.

В основном, воздушный солнечный коллектор из пивных банок используют для устранения сырости в подвале или для обогрева теплицы. В качестве теплонакопителя можно использовать не только пивные банки, а и пластиковые бутылки.

Из холодильника

Солнечные водогрейные панели своими руками можно соорудить из непригодного холодильника или радиатора старого авто. Конденсатор, извлеченный из холодильника, надо хорошо промыть. Горячую воду, полученную таким способом, лучше использовать только для технических целей.

На дно короба расстилается фольга и резиновый коврик, потом на них укладывается конденсатор и закрепляется. Для этого можно применить ремни, хомуты, либо то крепление, которым он был прикреплен в холодильнике. Для создания давления в системе не помешает установить над баком насос или аквакамеру.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
