Как разобрать погружной насос: популярные поломки + детальная инструкция по разборке

Некоторые виды ремонтных работ

Некоторые действия по ремонту насосной станции своими руками интуитивно понятны. Например, почистить обратный клапан или фильтр не составит труда, но вот заменить мембрану или грушу в гидроаккумуляторе может быть без подготовки сложно.

Замена «груши» гидроаккумулятора

Первый признак того, что мембрана повредилась — частые и кратковременные включения насосной станции, причем вода подается рывками: то сильный напор, то слабый. Чтобы убедиться в том, что дело в мембране, снимите заглушку на ниппеле. Если из него выходит не воздух, а вода, значит мембрана порвалась.

Устройство мембранного бака пригодится при замене груши

Чтобы начать ремонт гидроаккумулятора, отключите систему от электропитания, сбросьте давление — откройте краны и подождите, пока стечет вода. После этого его можно отключать.

Далее порядок действий такой:

  • Ослабляем крепление фланца в нижней части бака. Дожидаемся, пока стечет вода.
  • Откручиваем все болты, снимаем фланец.
  • Если бак от 100 литров и больше, в верхней части бака откручиваем гайку держателя мембраны.
  • Вынимаем мембрану через отверстие в нижней части емкости.
  • Бак промываем — в нем обычно много осадка ржавого цвета.
  • Новая мембрана должны быть точно такой же как поврежденная. Вставляем в нее штуцер, которым верхняя часть крепится к корпусу (закручиваем).
  • Устанавливаем мембрану в бак гидроаккумулятора.
  • Если есть, устанавливаем гайку держателя мембраны в верхней части. При большом размере бака рукой вы не достанете. Можно привязать держатель к веревке и так установить деталь на место, навернув гайку.
  • Горловину натягиваем и прижимаем фланцем, устанавливаем болты, последовательно подкручивая их на несколько оборотов.
  • Подключаем в систему и проверяем работу.

Замена мембраны насосной станции закончена. Дело несложное, но нюансы знать надо.

Основные неисправности погружных насосов

Если в работе погружного насоса замечены сбои, то не всегда его нужно извлекать из скважины для осмотра. Эта рекомендация касается только насосных станций, в которых установлено реле давления. Именно из-за него аппарат может не включаться, не отключаться или создавать плохой напор воды. Поэтому сначала проверяется работоспособность датчика давления, а уже после этого, в случае необходимости, насос извлекается из скважины.

Неисправности водяного насоса будет легче диагностировать, если сначала ознакомиться с наиболее часто встречающимися поломками данного агрегата.

Насос не работает

Причины того, что насос не работает, могут быть следующие.

  1. Сработала электрическая защита. В таком случае следует отключить аппарат от сети и снова включить автомат. Если его снова выбьет, то проблему следует искать не в насосном оборудовании. Но при нормальном включении автомата, насос больше не включайте в сеть, нужно сначала найти причину, по которой сработала защита.
  2. Перегорели предохранители. Если после замены они снова перегорят, то нужно искать причину в силовом кабеле агрегата или в месте его подключения к электросети.
  3. Произошло повреждение кабеля, находящегося под водой. Следует извлечь аппарат и проверить шнур.
  4. Сработала защита насоса от пуска “всухую”. Перед запуском аппарата убедитесь, что он погружен в жидкость на необходимую глубину.

Также причина того, что аппарат не включается, может крыться в неправильной работе реле давления, установленного в насосной станции. Необходимо отрегулировать давление пуска двигателя насоса.

Насос работает, но не качает

Причин того, что устройство не качает воду, также может быть несколько.

  1. Перекрыт запорный вентиль. Следует отключить аппарат и медленно открыть кран. В дальнейшем не следует производить запуск насосного оборудования при закрытой задвижке, в противном случае оно выйдет из строя.
  2. Уровень воды в скважине опустился ниже насоса. Необходимо высчитать динамический уровень воды и погрузить устройство на необходимую глубину.
  3. Залип обратный клапан. В таком случае требуется разобрать клапан и прочистить, при необходимости заменить его на новый.
  4. Засорился впускной фильтр. Чтобы прочистить фильтр, гидромашина извлекается и проводится чистка и промывка фильтрующей сетки.

Низкая производительность аппарата

Также снижение производительности вызывает:

  • частичное засорение клапанов и вентилей, установленных в системе водоснабжения;
  • частично засоренная подъемная труба аппарата;
  • разгерметизация трубопровода;
  • неправильная регулировка реле давления (относится к насосным станциям).

Частые включения и выключения аппарата

Данная проблема встречается, если погружной насос работает в паре с гидроаккумулятором. В таком случае частые запуски и остановки агрегата могут провоцироваться следующими факторами:

  • в гидробаке произошло снижение давления ниже минимального (по умолчанию оно должно быть 1,5 бар);
  • произошел разрыв резиновой груши или диафрагмы в баке;
  • реле давления работает неправильно.

Слышно гудение аппарата, но вода не качается

Если насос гудит, и при этом не происходит выкачка воды из скважины, то причин может быть несколько:

  • произошло “склеивание” крыльчатки аппарата с его корпусом по причине длительного хранения устройства без воды;
  • неисправен конденсатор запуска двигателя;
  • просело напряжение в сети;
  • заклинило крыльчатку насоса по причине собравшейся в корпусе аппарата грязи.

Вода подается с пульсацией

Если вы заметили, что вода из крана течет не постоянной струей, то это признак снижения уровня воды в скважине ниже динамического. Необходимо опустить насос глубже, если расстояние до дна шахты позволяет это сделать.

Агрегат не отключается

Если не срабатывает автоматика, то насос будет работать без остановки, даже если в гидробаке создастся чрезмерное давление (видно из показаний манометра). Всему виной является реле давления, вышедшее из строя или неправильно отрегулированное.

Подробная инструкция разборки насоса

Для определения и устранения неисправностей погружного насоса, его необходимо разобрать на составные элементы. Для этого понадобятся просторное рабочее место и устойчивый широкий стол, тиски, крестовая и плоская отвертки, набор ключей и пассатижи.

Процесс разборки не сложен, но требует точности, скрупулезности и внимания.

Выполняется поэтапно в определенном порядке.

Галерея изображенийФото из При помощи обычной отвертки выкрутить винты, фиксирующие сетку прибора. Снять ее и отложить в сторону Вручную попытаться провернуть вал двигателя. Если это сделать не удастся, значит проблему стоит искать в насосной части агрегата либо в электродвигателе Чтобы добраться до насосной секции, необходимо выкрутить все винты, на которых крепится силовой кабель, и аккуратно отсоединить его от корпуса прибора Открутить 4 анодированных гайки, придерживающих фланец насоса. Отделить насосную части от электродвигателя Шаг 1 – Выкручивание винтов, держащих сеткуШаг 2 – Ручное проворачивание вала двигателяШаг 3 – Выкручивание винтов, удерживающих силовой кабельШаг 4 – Удаление гаек, фиксирующих фланец

Когда насосная часть и моторный отсек отделены друг от друга, искать неполадки значительно проще и удобнее.

Тонкости разборки вала насосной секции

Для точного определения места возникновения неполадок попробовать прокрутить вал насосной секции. Если нет такой возможности, значит, проблема именно там.

Галерея изображенийФото из Для разборки узла выкрутить все крепежные элементы, фиксирующие нижний фланец насосной секции модуля Для защиты резьбы от потенциально возможных повреждений вкрутить переходник в верхний штуцер блока На рабочем столе разместить железные тиски и плотно закрепить в них насосную часть Нижний фланец отсоединить при помощи подходящего инструмента, затем снять и отложить в сторону Вытянуть блок с крыльчатками из корпуса и внимательно осмотреть на предмет обнаружения возможных неисправностей Тщательно проверить состояние опорного вала. Выяснить, нет ли люфта. Определить уровень износа детали Поврежденные либо стершиеся рабочие колеса обязательно заменить. Для этого жестко закрепить вал в тисках и выкрутить верхнюю гайку Блоки с рабочими элементами снять, промыть в проточной воде, если обнаружились загрязнения. Если детали слишком истерты или изменили форму, заменить на новые Шаг 1 – Выкручивание крепежных элементов нижнего фланцаШаг 2 – Установка переходника для защиты резьбыШаг 3 – Закрепление насоса в тисках на столеШаг 4 – Снятие нижнего фланца насосаШаг 5 – Выемка блока с крыльчатками из корпусаШаг 6 – Осмотр на уровень износа и наличие люфтаШаг 7 – Выкручивание крепежной гайки из блока с крыльчаткамиШаг 8 – Очистка элементов крыльчатого блока

По окончанию мероприятий, связанных с ремонтом/заменой/обслуживанием насосной части оборудование снова собрать, тщательно соблюдая инструкцию. Потом соединить с двигателем и вернуть на рабочее место.

Пошаговый процесс разборки электродвигателя

Если на двух вышеописанных этапах область проблемы выявить не удалось, велик шанс, что она кроется в двигателе. Чтобы окончательно в этом убедиться, нужно сделать следующие важные действия.

Галерея изображенийФото из Отсоединенный от насосной части двигатель зафиксировать в тисках

Удалить крепеж и осторожно снять полимерную защиту фланца Взять пассатижи и убрать держащее крышку стопорное кольцо. Отверткой с прямым шлицем поддеть крышку и вынуть Аккуратно достать из корпусной части насосного оборудования упругую резиновую мембрану Вытащить конденсатор

Корректно провести диагностику оборудования и проверить уровень масла. Определить причину заклинивания и устранить ее Шаг 1 – Разборка двигателя погружного насосаШаг 2 – Удаление стопорного кольца и крышкиШаг 3 – Выемка резиновой мембраны из корпусаШаг 4 – Извлечение конденсатора из глубинного насоса

Собрать блок двигателя, следуя подсказкам инструкции. Проследить, чтобы все детали оказались на своих изначальных местах.

Самостоятельная работа или помощь профессионала?

Приведенные неисправности погружного насоса позволяют справиться с проблемами самостоятельно, без привлечения мастера. Однако даже в этих случаях надо хорошо понимать, что без знаний техники, возникшей проблемы и минимальных навыков справиться с ремонтом достаточно трудно.

Перед поиском любой неисправности надо познакомиться с конструкцией. В первую очередь, необходимо тщательно изучить инструкцию к агрегату, его схему. Чтобы не получить потом лишние детали, нужно запоминать последовательность действий при разборке. При работе с любым неизвестным прибором рекомендуют фотографировать каждый свой шаг.

Большую роль играет цена погружного насоса. Небольшие «вольности» позволены при ремонте несложных, недорогих моделей, так как в этом случае собрать и разобрать конструкцию будет более-менее просто. Дорогостоящие импортные (европейские) модели имеют больший гарантийный срок, поэтому лучший выход в этом случае — обращение в сервисный центр.

Краткая схема ремонта устройств центробежного типа

Последовательность ремонтных мероприятий выглядит так:

  • корпус устройства промывается снаружи;
  • аппарат разбирается;
  • детали осматриваются, промываются и очищаются;
  • детали снимаются, ремонтируются или заменяются;
  • запасные части комплектуются;
  • аппарат собирается;
  • обкатывается и испытывается;
  • окрашивается корпус.

Ремонт и профилактика поломок центробежных насосов

Любой центробежный насос требует внимательности и тщательности при ремонте по причине сложности конструкции. Основное правило ремонта – это отключение аппарата от сети перед началом работы. Этапы ремонта центробежных насосов состоят из таких пунктов:

  • перед тем как отремонтировать прибор, его необходимо разобрать. Разборка осуществляется со снятия корпуса устройства. После разборки центробежного насоса своими руками его необходимо осмотреть;
  • осмотр и замер зазоров уплотнительных частей и ротора агрегата;
  • замена подшипников;
  • проверяется вал на наличие шероховатостей и трещин. При выявлении его меняют;
  • замер корпуса на наличие отклонение от нормы;

Такие мероприятия проводятся для поддержания аппарата в хорошем состоянии, поэтому частота таких ремонтов составляет раз в 4500 часов.

Для глобального ремонта при эксплуатировании 26000 часов необходимо производить такие манипуляции:

  • смена вала;
  • смена уплотнительных колец, втулок;
  • замена секционных частей устройства;
  • испытание на гидравлику.

Ремонт центробежных насосов и их техническое обслуживание задача сложная, поэтому при его выполнении возникают проблемы. К таким сложностям относятся:

  • снимание муфты. Для выполнения процедуры необходимо прибегнуть к помощи съемника;
  • снимание фланца нажимного;
  • снимание вкладышей;
  • разбор подшипников;
  • съем рабочих колес.

После ремонтных работ и замены необходимых деталей необходимо собрать аппарат. Последовательность сборки такова:

  1. Проверка и подготовка деталей, которые будут устанавливаться.
  2. Подгонка деталей к местам их размещения.
  3. Шлифовка и притирка мест размещения сменных частей.
  4. При использовании диаметрического ключа и соблюдении силы винтовые крепления затягиваются.
  5. На валу происходит сборка рабочего колеса, соблюдая осевой зазор.
  6. При соблюдении перпендикулярности к торцевой стороне устанавливается разгрузочный диск.

После ремонтных работ механизм испытывается на специализированном стенде. Испытания состоят из нескольких пунктов:

  • кратковременный пуск и остановка;
  • прогрев устройства;
  • испытание рабочего режима.

При кратковременном запуске, длящемся около трех минут проверяют смазку подшипников, правильность показания приборов и правильность вращения ротора.

Прогреваются аппараты, предназначенные для работы с горячими жидкостями.

При испытании рабочего режима включают электродвигатель, открывают задвижку по достижению всей частоты вращения, устройство обкатывают на протяжении двух часов.

Для долгой службы свой агрегат необходимо периодически отдавать на плановый ремонт или же самому делать его. Это мероприятие повлечет уменьшение количества поломок. А производя своевременный ремонт, устройство прослужит длительное время.

Правила монтажа

Как и все насосные станции, агрегаты марки Джилекс Джамбо надо устанавливать только в утепленных помещениях, потому что это оборудование может работать при температуре не ниже +1С, но не выше +30С. Самое простое решение – подвал дома. Но все будет зависеть от модели используемого агрегата. К примеру, все тот же прибор марки Джамбо 70/50 – это очень шумная установка, поэтому ее лучше устанавливать в подсобном помещении или внутри кессона. Маломощные модели можно монтировать в подвале.

Правильная установка

И основное требование именно к монтажу – это ровная и прочная поверхность. И хотя в насосных станциях Джилекс используются центробежные приборы, они все равно вибрируют

Поэтому очень важно установить агрегат ровно и хорошо его закрепить

И последнее. Все насосные установки от компании Джилекс – это недорогие модели, которые по карману любому жителю загородных участков. К тому же все оборудование адаптировано под российские условия эксплуатации, особенно это относится к падению напряжения в питающей сети. Так что Джилекс выдержит все.

Инструкция по разборке агрегата

Лидерами среди фирм-производителей устройств являются «Джилекс» и «Водолей». Их продукция признана наиболее мощной и качественной и уже зарекомендовала себя на рынке. Неплохи приборы фирм «Вихрь» и «Водомет», их производительность и соотношение «цена — качество» закрепили за ними одну из лидерских позиций.

В ситуации, когда в воде обнаруживается песок, нужно установить фильтр и немного поднять погружной насос. Основной причиной частых возникновений неисправностей глубинного агрегата является его постоянное нахождение в воде, что ускоряет его износ.

Причинами поломки могут послужить следующие факторы:

  1. Прибор работал при недостаточном уровне воды в скважине, что привело к его перегреву и оплавлению внутренних деталей из пластика.
  2. Агрегат слишком мощный для данного источника питания, и, кроме воды, он засасывал в себя грязь и песок.
  3. Перепады электричества, что влечет за собой поломку конденсатора и прочих электрических частей.
  4. Узлы прибора износились.

Чаще всего причинами поломок становятся засорение внутренней системы, повреждение движущихся частей, неисправность конденсатора или гидроаккумулятора. Чтобы определить причину поломки, для начала следует осмотреть электрокабели, поискать неисправности в распределительной коробке, визуально осмотреть прибор. Если все в порядке, производится разборка прибора, и делать это нужно в определенной последовательности.

При разборке насоса все детали следует складывать на видное место

Этапы диагностики и разборки:

  • Снятие распределительной панели;
  • Отсоединение крыльчатки от двигателя;
  • Проверка работы мотора;
  • Прокрутка вала;
  • Сборка мотора.

Если вал не прокручивается, значит, двигатель заклинило. Тогда внутри могут находиться частицы земли и глины, а статор при этом может перегореть, если грязь не будет своевременно удалена

При сборке важно проверить состояние прокладок, так как прибор опять будет погружаться в воду, и если он будет неправильно собран, то вода попадет внутрь

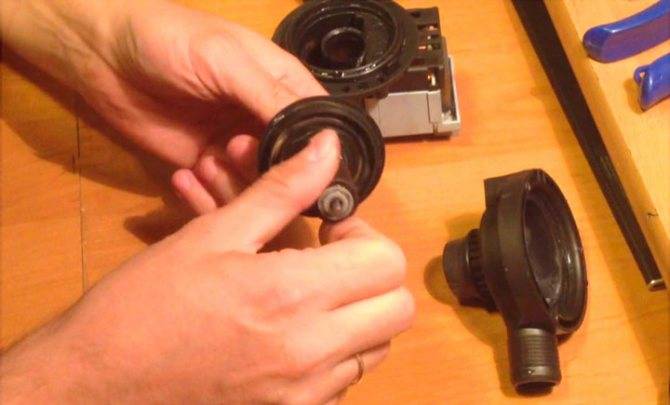

Признаки неисправности насоса стиральной машины

Чтобы не перепутать другие виды поломок стиральной машины с неисправностью помпы, необходимо знать основные признаки, по которым можно судить о том, что насос вышел из строя, либо время его жизни подходит к концу. Наиболее часто такая неисправность проявляется следующим образом:

  • Стиральная машина в режиме слива грязной воды сильно шумит
  • Устройство работает в обычном режиме, но откачка жидкости происходит слишком медленно.
  • Насос гудит, но вода не вытекает совсем.
  • Режим «слив» включается, но во время работы системы происходит автоматическое отключение процесса слива воды.

Если наблюдается хотя бы один признак неисправности, необходима его обязательная проверка. Если насос засорился, то вовремя проведённая очистка позволит полностью восстановить работоспособность

этой детали. Для того чтобы, произвести диагностику необходимо знать, где находится насос у стиральной машины.

Причины неисправности

Владельцы скважинных насосов наиболее часто сталкиваются с такими неисправностями:

  • Устройство перестало выкачивать воду из скважины. Любая дешевая техника ломается в кратчайшие сроки. Другие комплектующие установленной системы водоснабжения нередко могут быть повреждены в связи с подобными проблемами;
  • Насос при погружении в скважину не функционирует. Нередко причиной неисправности могут стать проблемы с тросом. Желательно устанавливать на насос нержавеющий фиксирующий трос, чтобы он мог прослужить как можно дольше;
  • Устройство работает с перебоями, постоянно появляются какие-то шумы. В таком случае желательно оборудовать систему защиты от сухого хода. Желательно своевременно смазывать все комплектующие. Без соблюдения таких простых правил моет образоваться эрозия в рабочих системах у винтов, либо колес;
  • Гидроудар возникает по причине проблем с работой обратного клапана. В подобных ситуациях нужна замена этого устройства;
  • Обратный клапан вышел из строя, и насос перестал функционировать;
  • Мембранный аккумулятор вышел из строя, в проводке возникли определенные неисправности.

Техника может перегреваться, если будет работать «всухую». Шланг скважинного насоса тоже нужно осматривать время от времени.

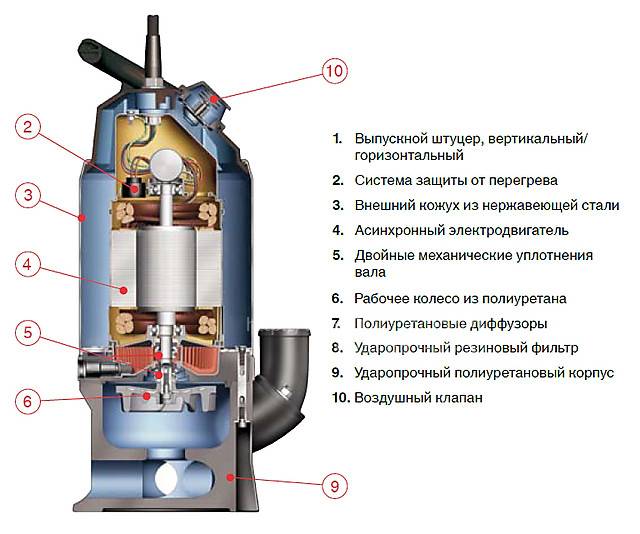

Устройство дренажника

В корпусе аппарата установлены:

  • Защитная сетка на днище прибора. Предотвращает попадание мусора и крупных деталей на крыльчатку.
  • Рабочее колесо (крыльчатка). Вращаясь, создает разряженную среду вокруг себя, за счет чего поглощается жидкость.
  • Подшипниковый щит. Защищает электродвигатель, ротор и вал от попадания влаги.
  • Ротор задает энергию вращения для крыльчатки.
  • Вал считается элементом двигателя, проходя через всю полость агрегата, присоединяется к ротору.
  • Конденсатор служит включателем.
  • Поплавок. Расположен снаружи прибора, в опущенном состоянии не дает двигателю запуститься, предотвращая перегрев от сухого хода.
  • Кабель. Предназначен для подачи электроэнергии.

Конструкция агрегата герметична. В каждом отсеке, в том числе и в двигателе, между перегородками стоят уплотнительные резиновые прокладки.

Нюансы ремонта

В перечисленных выше случаях опытный владелец оборудования может произвести ремонт погружного насоса своими руками — прочистить засорившиеся детали или установить новые. Инструкцию по ремонту можно найти на многочисленных видео в интернете. Но специалисты все-таки рекомендуют обращаться в специальные сервисные центры, так как ремонт погружных насосов разных марок имеет свои нюансы, с которыми может быть не знаком владелец техники.

Например, у техники марки Джилекс ремонт чаще всего заключается в доливе масла в двигатель. Аппараты этой марки оснащены маслозаполненными двигателями, у которых подтекание масла может вызвать сбои в работе и поломку других комплектующих. Для долива масла в насос Джилекс профессионалы настоятельно рекомендуют использовать оригинальный продукт. Многие владельцы техники считают, что можно долить заменитель вроде глицерина или трансформаторного масла, но в итоге такая сомнительная экономия приводит только к ускоренному износу и порче устройства.

В изделиях марки Малыш самой частой проблемой является сильный шум, возникающий даже без откачивания воды. Причиной неполадки служит разрыв центральной оси агрегата. Шум возникает из-за того, что поломанная ось перестает удерживать якорь и мембрану. Проблема устраняется путем замены детали.

Кроме того, что специалисты сервисных центров знакомы с ремонтом водяных насосов любых производителей, при обращении к ним за услугой проводится бесплатная диагностика аппаратов. Поэтому перед тем, как начать ремонт погружного центробежного насоса своими руками, владелец техники должен рассмотреть все варианты и учесть плюсы и минусы каждого из них.

Типичные проблемы в работе погружных насосов

Неисправности погружных насосов, которые приводят к неработоспособности оборудования, условно можно разделить на несколько групп:

  1. механические дефекты;
  2. поломки в системе управления оборудованием.

Проблемы, связанные с механическими дефектами

К механическим неисправностям относятся:

  • дефекты сборки. Как правило, такие проблемы выявляются при первом запуске оборудования. Ремонтировать насос самостоятельно в подобной ситуации не рекомендуется, так как его можно заменить;
  • проблемы в работе, связанные с частым использованием и естественным износом частей погружного насоса.

Вследствие износа могут выявиться следующие поломки:

  1. не качает погружной насос или напор, выдаваемый оборудованием, не соответствует мощности устройства. Такая неисправность встречается из-за износа или смещения рабочего колеса;
  1. появление при работе повышенной вибрации обусловлено износом подшипников или ослабления соединений элементов насоса;
  1. заклинивание оборудования в большинстве случаев обусловлено попаданием в устройство крупных частиц или значительным превышением максимальной рабочей температуры воды.
  1. течь в насосе или месте соединения с выходным патрубком возникает из-за износа уплотнительных колец. Место подтекания жидкости внутри насоса можно определить по наличию ржавчины и коррозии. Если в кратчайшие сроки не устранить проблему, то она может привести к необходимости полной замены оборудования. Места рекомендуется проверять один раз в 2 – 3 месяца.

Чтобы устранить неисправности, надо:

  1. разобрать оборудование. Разборка погружного насоса должна производиться только после извлечения его из водозаборника и отключения от электрического питания;
  2. выявить и заменить изношенные детали;

Подбор новых элементов для насоса должен осуществляться в специализированных магазинах и на основании рекомендаций профессионалов. Заменяемые части оборудования должны быть полностью аналогичны установленным в заводских условиях.

  1. прочистить оставшиеся элементы и в нужные места нанести смазку;
  2. собрать погружной насос и проверить корректность его работы.

Как обследовать и устранить неисправности в работе насоса на примере устройства вибрационного типа, показано на видео.

Неисправности системы управления

Проблемы в системе управления могут возникнуть вследствие нескольких причин:

  • работы оборудования вне воды;
  • нарушения электропитания устройства;
  • выхода из стоя мотора, приводящего в движение рабочие части насоса.

Для того чтобы максимально обезопасить насос от работы «в сухую», рекомендуется устанавливать на оборудование дополнительный датчик, который автоматически отключить оборудование при достижении минимального уровня воды.

Большинство погружных насосов не может работать вне воды, так как именно окружающая жидкость является охладителем мотора.

Если данная неисправность возникла, то в большинстве случаев, отремонтировать насос своими силами не получится, так как необходима замена электродвигателя, а этот процесс достаточно сложен.

Достаточно часто поломки погружных насосов связаны с перебоями электропитания сети. Подобные проблемы могут привести:

к нарушению изоляции и пробиванию кабеля. Если питающий кабель не встроен в корпус насоса, то его легко можно заменить. В обратной ситуации потребуется замена погружного насоса;

к постоянному выбиванию пробок в щитке электропитания. Причиной может быть неисправный кабель или нарушение обмотки якоря. Если кабель можно заменить, то перемотка якоря в домашних условиях практически невозможна. Чтобы устранить неисправность, можно попробовать заменить вышедшее из строя оборудование. Если это действие невозможно, то потребуется замена насоса.

Если насос не работает из-за неисправности электродвигателя, то в большинстве случае решить проблему самостоятельно нельзя. Ремонт могут провести только профессионалы, но перед обращением в мастерские рекомендуется узнать стоимость устранения неисправности.

В некоторых случая приобрести и установить новый насос дешевле и проще, чем реставрировать старое оборудование.

Мелкий ремонт погружных насосов можно производить в домашних условиях. Неисправности, которые поддаются устранению своими силами, как правило, связаны с естественным износом отдельных частей оборудования. При поломках мотора насоса рекомендуется обращаться к специалистам или приобрести новое устройство.

Редкие скважинные насосы могут отличиться абсолютной безотказностью. Некоторые поломки можно исправить по месту своими руками, в этом деле поможет наша инструкция с описанием типовых неисправностей, их диагностики, устранения, а также рекомендациями по обслуживанию.

Различия погружных и поверхностных моделей

Погружной аппарат пригодится для очистки глубоких резервуаров, например, только что введенного в эксплуатацию колодца. Первую жидкость, скопившуюся в нем, нельзя назвать питьевой, так как имеется много крупных включений песка и глины. На протяжении суток необходимо откачивать загрязненную жидкость, чтобы на ее место пришла чистая, пригодная для употребления вода.

Дренажный насос Gardena Classic предназначен для перекачки грязной воды, имеет производительность 6 тыс. л/ч при максимальной глубине погружения 7 м

В отличие от погружного, поверхностный насос не используют для глубоких резервуаров, он больше подходит для откачки воды из бассейна или подвала – при его затоплении. На дно емкости помещают шланг для приема грязной воды, второй шланг служит для отвода стоков.

Если насос используют в аварийной ситуации, уместно использовать поплавковое устройство, которое будет контролировать критический уровень подъема воды. Плюс в том, что конструкция механизма позволяет перекачивать жидкость с крупными кусками грязи – до 5 см (реже – 10 см).

Понятно, что агрегат поверхностного типа отличается по своему строению. Внутри металлического корпуса закреплены рабочий вал и колесо, а двигатель может быть разным: у центробежных изделий – однофазный с внешней вентиляцией, у самовсасывающих – асинхронный двухполюсный.

Несмотря на загрязненность среды для перекачки, не стоит допускать работы насоса с жидкостью, в которой растворен бензин, керосин или другие нефтепродукты и химические вещества.

Причины поломки насоса сливной системы

Не нужно сразу срываться с цепи и разбирать конструкции при первом ее хриплом вздохе, для начала нужно определить какого рода поломка, и где она расположена.

Может быть и такое, что причина кроется не в насосе. Итак, следующие действия проверки:

  1. Помпу необходимо послушать;
  2. Открыть и почистить фильтр (если есть такая необходимость);
  3. Проверить сливной шланг, если есть загрязнения, то почистить;
  4. Проверить вращение крыльчатки на насосе, может быть она где то тормозит;
  5. Проверьте контакты и датчики, которые идут к помпе.


Некоторые поломки можно определить на слух, для этого не требуется быть мастером. Просто подойдите к своей помощнице во время процесса стирки и внимательно прислушайтесь. В основу берите моменты залива и слива воды в бак по заданной вами программе.

Если ваша помпа во время работы гудит и работает, но вода в бак не поступает, или же от помпы не слышно не единого звука – то можно сказать, что поломка локализована.


После проверки нужно определить, заменять ли насос на новую модель, или же есть возможность замены самостоятельно. Для начала снимите фильтр сливной системы, и почистите его от разного рода засорителей.

Есть вероятность, что крыльчатка на насосе не крутится, или крутиться медленно из-за того, что в нее попала монетка или же косточка бюстгальтера. В таком случае не исключена поломка.


Если вы почистили фильтр, но вам это никаким образом не помогло, значит, придется браться за сливной шланг и проверять на загрязнения и его. После того, как вы проверили и почистили шланг, установите его обратно и запустите проверочную стирку. Если ваша помпа продолжает издавать неопределенные звуки, то нам следует продолжить поиски неисправности.


Давайте проверим крыльчатку сливного насоса, на то, как она вращается. Для начала нужно добраться до этой крыльчатки (есть возможность добраться до нее, не разбирая при этом машинку), через фильтр сливной системы, который можно открутить. Для удобства обзаведитесь фонарем и просветите в отверстие, из которого вы достали пробку.


В этом отверстии вы как раз видите крыльчатку нашей капризной помпы. Нужно просто просунуть руку и покрутить крыльчатку, тем самым проверяя её на работоспособность. Если крыльчатка тормозит, то стоит проверить внутренний корпус (где находится крыльчатка) на наличие разного рода предметов, которые способны замедлить её. В основном это могут быть нитки или же ворс и проволока и т.д. Если же ваша крыльчатка свободно вращается или вы просто не нашли то, что моет мешать ее кручению, то придется прибегнуть к разбору конструкции.


Когда вы добрались до помпы, давайте опять проверим крыльчатку. Если вы хотите проверить сливной насос, то можно снять и его и рассмотреть вблизи.

Если вы не нашли никаких инородных предметов, а крыльчатка все равно притормаживает, то следовательно, причина кроется в самом механизме и его придется разобрать до винтика.


Возможно, ваша крыльчатка крутиться нормально, но изредка притормаживает, если все дело в датчиках или же подгоревших контактах, также может быть проблема в блоке управления.

Если вы все проверили по два раза и ничего не нашли, а насос все равно не хочет работать, то вам следует его заменить.

Распространенные неполадки

Характер поломки и причина ее возникновения:

  1. Не гудит и не работает. Дренажник опущен в воду, поплавок всплыл и находится на поверхности, кабель подключен к цепи, но двигатель не работает, нет вибрации. Причиной поломки является несоответствие заявленной мощности мотора и электрической сети, к которой подключен прибор. Внимательно прочитайте характеристики помпы, его мощность и КПД. Насос опущен в воду недостаточно глубоко, и поплавок не срабатывает. Выньте прибор и, подняв подушку наверх, снова включите его в сеть.
  2. Работает, но не качает. Двигатель включен, но вода не поступает на поверхность. Причин тому несколько. Забилась защитная сетка, блокирующая мусор и камни на дне корпуса. Поднимаем аппарат и вычищаем фильтр. Густая фракция попала в сбросной шланг, и произошел засор. При такой поломке его может выбить из основания насоса, если этого не произошло, нужно отсоединить его самостоятельно и промыть. Сломана крыльчатка. У нее могут сломаться шнеки или разрушиться подшипник, выяснить это можно, разобрав помпу.
  3. Вибрирует и перегревается.Нарушилась оплетка электродвигателя, вода попала в моторный отсек, разрушился подшипник вала. Агрегат вибрирует и греется, при этом вода поступает рывками или вовсе прекратилась. Срочно обесточиваем оборудование и вытаскиваем его на поверхность. Причина поломки скрывается внутри. Для диагностики придется в обязательном порядке разбирать корпус. Сломаны несколько лопастей рабочего колеса. Вращение происходит эксцентриком и бьет по корпусу с одной стороны.
  4. Слабый напор при исправно работающем двигателе – следствие поломки механической части помпы. Крыльчатка или подшипник, закупоривание сбросного шланга или всасывающего фильтра. Устраняется простым промыванием в чистой воде либо заменой механических деталей.
  5. При подключении агрегата к сети срабатывает автомат. Предохранитель отключает сеть, если происходит замыкание. Проверить все электронные детали насоса. Кабель пройти тестером и выяснить, где произошло короткое замыкание – заменить его. Медная оплетка двигателя также подвержена опасности, если агрегат работал в сухую. Заменить оплетку или установить новый двигатель можно только в ремонтной мастерской.
  6. Прибор работает, но сам отключается. Подключен к сети и работает, исправно качая воду. Вдруг самостоятельно отключается. Причина в несоответствии мощности мотора и электросети. Скачки напряжения также могут влиять на бесперебойную работу агрегата. Решение простое – детально изучить инструкцию и характеристики помпы, установить стабилизатор напряжения.

Выводы и полезное видео по теме

В этом ролике рассмотрен процесс разборки погружного насоса. Как сделать все правильно и какие для этого требуются инструменты, смотрите далее:

Насос забился песком и не качает воду. Как справиться с одной из самых распространенных проблем перекачивающего оборудования расскажет следующее видео:

Насос в скважине включается, гудит, но не качает воду. Две самые частых причины возникновения подобной проблемы рассмотрены в ролике ниже:

Знания о правилах разборки погружного насосного оборудования обязательно пригодятся владельцам частных домов со скважинами. Ориентируясь в популярных неисправностях насосов, вы сможете распознать вид поломки и своими руками  ее устранить. Это удобно, когда сервис находится далеко, а насос, в силу определенных причин, работает с перебоями и не позволяет комфортно пользоваться водой.

Вы столкнулись с поломкой насоса, о которой мы не упомянули в этом материале и хотите поделиться своим опытом ее ремонта? Расскажите об этом в блоке комментариев, добавляйте фото, демонстрирующие процесс устранения поломки – наш читатели будут вам благодарны за помощь.

Или вам требуется помощь в диагностике неисправности? Задайте свои вопросы нашим экспертам – используйте для этого форму обратной связи, расположенную ниже.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
