Нагрев воды от солнца: общая информация о существующих технологиях

Установка солнечного коллектора для воды

Следует обратить особое внимание на установку системы, поскольку это сильно влияет на эффективность подогрева воды. Мы можем найти панели, которые могут быть установлены:

Мы можем найти панели, которые могут быть установлены:

  • на крышах домов,
  • в крышах,
  • отдельно стоящие единицы.

Вариантов установки очень много. Тем не менее, вы должны придерживаться основного принципа, который гласит, что панели должны быть размещены в местах с высоким уровнем света. Все затененные участки противопоказаны, они снижают эффективность такого оборудования.

Установка солнечных коллекторов на крыше домов своими руками

Установка коллекторов, как правило, осуществляется на крышах домов. Это относится ко всем видам панелей, имеющимся в продаже. Батареи могут быть установлены на существующих зданиях.

Установка солнечных панелей своими руками относительно проста. Просто установите кронштейны для панелей и подключите к ним трубы.

Установка панелей на крышах не сложная, но гораздо лучшее решение – это монтаж их в крыше.

В результате, мы уменьшим потери тепла и сделаем систему более эффективной. В крышу можно встроить только плоские коллекторы. Такое решение должно быть рассмотрено на этапе строительства, так как вмешательство в существующую кровлю будет довольно дорогим.

Солнечный коллектор на балконе

Интересным решением являются солнечные батареи на балконе и на земле. Этот способ установки дает большие возможности в регулировке угла наклона панелей.

Таким образом, можно оптимально адаптировать их к падающему солнечному свету. Панели солнечных батарей также поглощают лучи, отраженные от земли и от здания. Это также приводит к повышению их эффективности.

Отдельно стоящие солнечные панели для воды

Стоит отметить, что свободно стоящие панели требуют хорошо изолированных труб с теплоносителем.


Недостаточная теплоизоляция может значительно снизить эффективность всего коллектора.

Какой способ монтажа выбрать?

Все зависит от специфики здания и близлежащих окрестностей. Решения имеют различные преимущества и недостатки, поэтому вы должны проконсультироваться о способе установки с компанией, которая будет осуществлять монтаж. Стоит помнить, что одна из самых больших проблем коллекторов – это отложение загрязняющих веществ. Даже тонкая пыль, осаждающаяся на плоские пластины коллектора, может снизить его эффективность

Поэтому очень важно обеспечить возможность регулярной очистки батарей

3 Устройство и принцип действия

Плоский водонагреватель состоит из деревянной рамы с плотно зашитой задней стенкой. На дно монтируется главный элемент нагрева — абсорбер. Зачастую он производится из металлического листа, на который крепится коллектор из трубок в виде змеевика или в параллельном положении. Трубки к металлической пластине привариваются или припаиваются тщательно, шов не должен быть прерывчатым. Это необходимо для того, чтобы теплопередача была максимальной.

Жидкостный контур состоит из вертикально расположенных трубок. Они присоединяются к горизонтальному контуру с большим диаметром. Входные и выходные отверстия располагаются диагонально. Такая схема позволяет максимально эффективно отбирать тепло с теплообменника. Зачастую антифриз выступает основным теплоносителем. Но можно выбирать и другие незамерзающие вещества.

Абсорбер необходимо покрасить светопоглощающей краской. Короб утепляется изоляционными материалами, а сверху устанавливается закалённое стекло или оргстекло. Упростить задачу можно с помощью деления площади остекления на две части. Для более высокой производительности применяются стеклопакеты.

Такая конструкция создаёт эффект термоса, что позволяет уменьшить теплопотери от ветра, дождя и других погодных явлений.

Принцип работы следующий:

  1. 1. Нагретый антифриз от солнечных лучей движется по трубкам и через ветку отбора попадает в аккумулирующую ёмкость.
  2. 2. Когда жидкость движется по теплообменнику, она передаёт тепло воде.
  3. 3. После охлаждения антифриз снова попадает в нижнюю часть контура для повторного нагрева.
  4. 4. Горячая вода поднимается в верхнюю часть ёмкости и отбирается для использования в различных направлениях (отопление дома, горячее водоснабжение и тому подобное). В ёмкости теплообмена пополнение количества воды происходит за счёт подключённого водопровода.
  5. 5. Если система используется для отопления дома, то для движения воды в замкнутом контуре применяется циркуляционный насос.

Водонагреватель из бутылок ПЭТ

Мысль в том, чтобы сначала создать модули (по 3 бутылки, можно и 4, 5), затем каждый из них подсоединить к пластиковой трубе, которая подключается с одной стороны к источнику холодной воды, с другой – выдаёт горячую жидкость. Лучше всего использовать бутылки ёмкостью в 2-2,5 литра. Соединять их надо по принципу «горлышко в дно».

  • Для этого в дне вырезается отверстие под горлышко диаметром 26 мм. Отверстие должно быть расположено строго по центру. Поэтому сначала наметьте центр, просверлив дырку сверлом 3-6 мм.
  • Чтобы обеспечить герметизацию, резьбу на горлышке смажьте герметиком и оставьте конструкцию в неподвижном состоянии на 2-3 дня. На дне верхней бутылки сделайте отверстие!
  • Модуль из трёх бутылок таким же способом (можете придумать и какой-то другой) присоединяются к пластиковой трубе, в один конец которой входит холодная вода.

Число модулей может быть и большим. Для получения 200 л горячей воды надо где-то 110 бутылок – это три квадратных метров площади.

Получившийся блок разместите в ящике, закрытом оконным стеклом. Угол наклона – от 10-ти до 30-ти градусов.

Получившаяся система гораздо эффективнее чёрной бочки с водой, установленной на крыше.

Большинство самодельных конструкций по нагреву воды солнцем летом дают экономию 70-80% энергии, растрачиваемой на нагревание. Осенью, весной – до 40%. При этом за год у светила «забирается» до 400 кВт/ч на человека! Есть о чём подумать.

Солнечные батареи

Слыша слова «солнечная энергетика» мы в первую очередь думаем именно о батареях, которые преобразуют свет в электричество. И делают это специальные фотоэлектрические преобразователи. Они выпускаются промышленностью из разных полупроводников. Чаще всего для бытового использования мы применяем кремниевые фотоэлементы. Они имеют самую низкую цену и показывают достаточно приличную производительность: 20-25%.

Солнечные батареи для частного дома в некоторых странах — обычное явление

Напрямую использовать солнечные батареи для отопления можно лишь в том случае, если котел или другой отопительный прибор на электричестве вы подключите к этому источнику тока. Также солнечные панели в совокупности с электро-аккумуляторами можно интегрировать в систему снабжения дома электричеством и таким образом уменьшать приходящие ежемесячно счета за использованную электроэнергию. В принципе, вполне реально полностью обеспечить потребности семьи от этих установок. Просто средств и площадей потребуется много. В среднем с квадратного метра панели можно получить 120-150Вт. Вот и считайте, сколько квадратов кровли или придомовой территории должно быть занято такими панелями.

Как сделать солнечный водонагреватель в домашних условиях?

Предлагаем вашему вниманию подробную инструкцию по изготовлению солнечного бойлера своими руками. Процесс довольно трудоемкий, но результат того стоит.

Для начала вам необходимо подготовить нужные для работы материалы и инструменты. Вам понадобятся:

  • Стекло толщиной 3-4 миллиметра;
  • Деревянные рейки 20х30 миллиметров;
  • Брус размерами 50х50 миллиметров;
  • Доски толщиной 20 миллиметров и шириной 150;
  • Полоса жести или крепеж для труб;
  • Лист OSB или фанера толщиной 10 миллиметров;
  • Металлические уголки;
  • Мебельные петли;
  • Полоса жести или крепеж для труб;
  • Утеплитель с металлизированным покрытием;
  • Лист оцинкованной жести;
  • Минеральная вата;
  • Металлические и медные трубы диаметром 10-15 миллиметров и 50 миллиметров.
  • Соединительные хомуты и муфты;
  • Герметик;
  • Черная краска;
  • Резиновый уплотнитель для дверей и окон;
  • Аквамаркеры;
  • Пластиковая бочка или металлический бак объемом 200-250 литров.

Как только все необходимое для работы было подготовлено, можно приступать непосредственно к изготовлению солнечного водонагревателя. Сам процесс разделен на четыре этапа, далее о которых мы поговорим более подробно.

Этап 1. Изготовление короба

В начале всего процесса нужно сделать корпус для будущего водонагревателя. Делать это следует, исходя из такой последовательности действий:

  • Из приготовленных досок соберите короб нужного вам размера.
  • Дно корпуса зашейте листом фанеры или OSB.
  • По окончании сборки короба все стыки и щели загерметизируйте.
  • Внутреннюю часть корпуса оклейте теплоотражателем. Таким образом вы избежите потери тепла.
  • Обложите все поверхности слоем минеральной ваты.
  • Готовый слой теплоизоляции закройте поверху жестяными листами и все щели обработайте герметиком.
  • Внутреннюю поверхность корпуса обработайте черной краской.
  • Установите раму для остекления из деревянных рамок. Для этого рейки нарежьте нужными вам размерами и соедините их, используя металлические уголки для этих целей.
  • С обеих сторон рамы установите стекло, предварительно обработав одну четвертую реек уплотнительным материалом жидкой консистенции.
  • Прикрепите раму к основанию корпуса с помощью мебельных петель.
  • На торцы корпуса приклейте полосы резинового уплотнителя.
  • Прогрунтуйте и покрасьте все наружные поверхности корпуса водонагревателя.

Вот и все, сборка корпуса завершена. Теперь можно смело переходить к следующему этапу.

Этап 2. Изготовление радиатора

Сделать радиатор для солнечного водонагревателя можно, соблюдая следующий ход действий:

  1. Подготовьте два отрезка трубы диаметром 20-25 миллиметров и нужной вам длины.
  2. В трубе большим диаметром просверлите отверстия с расстоянием около 10 сантиметров друг от друга.
  3. Вставьте отрезки ранее подготовленных труб в отверстия таким образом, чтобы с обратной стороны торцы выходили на 5 миллиметров.
  4. Заварите или запаяйте соединения.
  5. По диагонали к торцам труб диаметром 50 миллиметров приварите резьбовые изгибы для внешних подключений. Остальные торцы нужно заглушить.
  6. Окрасьте радиатор черной термостойкой краской в несколько слоев.

Этап 3. Монтаж коллектора

Непосредственно перед монтажом радиатора в короб вначале нужно наметить места в его стенках, сквозь которые и будут проходить отводы для подсоединения труб подачи и отбора воды. После этого:

  1. По этим меткам просверливают отверстия нужного диаметра.
  2. Далее устанавливают радиатор в корпус вплотную к днищу и фиксируют его вдоль по всей длине каждого элемента. Делать это следует в 4-5 местах с помощью полосок жести или другого предназначенного для этих целей крепежа.
  3. Теперь корпус коллектора накрывают рамой и жестко фиксируют саморезами или уголками.
  4. Далее все щели герметизируются.

Финальный этап. Обустройство и подключение солнечного водонагревателя:

  • В емкость, которую вы собираетесь использовать в качестве теплоаккумулятора, врежьте резьбовые отводы. Одну точку нужно сделать внизу емкости для подачи холодной воды, а вторую — устроить в верхней части для нагретой жидкости.
  • После — емкость необходимо утеплить, используя для этих целей минеральную или каменную вату, а также другой теплоизоляционный материал.
  • На 0,5-0,8 метров выше бака монтируется аквакамера в комплекте с поплавковым клапаном для того, чтобы постоянно создавалось постоянное небольшое давление в системе. Кроме того, для монтажа напорного трубопровода от водопровода до аквакамеры следует использовать половину одной трубы.
  • После полного наполнения емкости из дренажного отверстия аквакамеры будет литься вода. Далее можно включить подачу воды из водопровода и наполнить бак.

Вот и все, ваш солнечный водонагреватель готов!

Преимущества и недостатки использования солнечных коллекторов и батарей

Основным преимуществом в использовании солнечных систем отопления является общедоступность. На втором месте стоит отсутствие выбросов. Солнечная энергия считается самым экологичным и естественным видом энергии.

Кроме того работа солнечных батарей и коллекторов отличается бесшумностью, а расположение на крыше здания позволяет сэкономить полезную площадь.

Основное неудобство при использовании солнечной энергии для дома потребители испытывают от непостоянного освещения. Например, в ночное время отсутствует возможность сбора энергии, а в зимнее время, когда требуется большое количество тепла, световой день довольно короткий.

6 Как грамотно выбрать контроллер заряда аккумулятора?

Для того, чтобы выбрать нужный контроллер, необходимо определиться с функцией, которую будет нести данное устройство и с масштабом всей установки. Если предполагается сборка небольшой солнечной системы, которая будет контролировать бытовые приборы с мощностью не более двух киловатт, то достаточно установки PWM контроллера. Если же речь идет о более мощной системе, которая будет контролировать сетевое электричество и работать в автономном режиме, тогда необходима установка MTTP контроллера. Все зависит от напряжения которое поступает на контроллер аккумулирующего устройства. PWM-контроллера способны выдержать показатели до 5 кВт, в свою очередь MTTP-модули выдерживают до 50 кВт.

6.1 Подбор по мощности массива солнечных батарей

Основной параметр контроллера солнечного заряда это рабочее напряжение и максимальная сила тока, с которой может работать контроллер заряда

Очень важно знать такие параметры солнечных батарей, как:

  • Номинальное напряжение – рабочее напряжение контура солнечных батарей, замкнутого на нагрузку, т.е. на контроллер;

  • Напряжение открытого контура – максимальное достигаемое напряжение контура солнечных батарей, не подключенного к нагрузке. Также же это напряжение называется напряжением холостого хода. При подключении к контроллеру солнечных батарей, контроллер должен выдерживать данное напряжение.

  • Максимальная сила входного тока от солнечных батарей, сила тока контура солнечных батарей в режиме короткого замыкания. Этот параметр достаточно редко указывается в характеристиках контроллера. Для этого необходимо узнать номинал предохранителя в контроллере и посчитать величину тока короткого замыкания солнечных модулей в контуре. Для солнечных батарей ток короткого замыкания обычно всегда указан. Ток короткого замыкания всегда выше максимального рабочего тока.

  • Номинальный рабочий ток. Ток подключенного контура солнечных батарей, который вырабатывается солнечными батареями при нормальных условиях эксплуатации. Данный ток обычно ниже указанного тока в характеристиках для контроллера, так как производители, как всегда, указывают максимальную силу тока контроллера.

  • Номинальная мощность подключаемых солнечных батарей. Данная мощность представляет произведение рабочего напряжения на рабочий ток солнечных батарей. Мощность солнечных батарей, подключенных к контроллеру должна быть равна указанной или меньше, но никак не больше. При превышении мощности, контроллер при отсутствии предохранителей может сгореть. Хотя большинство контроллеров, естественно, имеют предохранители, рассчитанные на перегрузку в 10-20% в течение 5-10 минут.

6.2 Покупка контроллера заряда АКБ – на что обратить внимание

Выбирая контроллер, следует обратить внимание на ряд технических параметров, которые позволят получить оптимальную по мощности систему электроснабжения. Прежде всего, следует знать о технологических различиях контроллеров, которые реализованы в основных видах этих устройств, существующих на сегодняшний день

Источники

  • https://sovet-ingenera.com/eco-energy/sun/kontroller-zaryada-solnechnoj-batarei.html
  • https://usilitelstabo.ru/kontroller-zaryada-solnechnoy-batarei.html
  • https://kachestvolife.club/ekologiya/solnechnaya-energiya/principy-i-shema-raboty-kontrollera-zaryada-dlya-solnechnoy-batarei-vinur
  • https://strop-snab.ru/novosti/kontroller-zaryada-akkumulyatora.html
  • https://alter220.ru/solnce/mppt-kontroller.html
  • https://alter220.ru/solnce/kak-sdelat-kontroller-zaryada-akkumulyatora-svoimi-rukami.html
  • https://favoritedishes.ru/kak-sdelat-kontroller-zaryada-akkumulyatora/
  • https://pro-lampy.ru/raznoe/kakoy-kontroller-vybrat-dlya-solnechnyh-batarey.html

Основные производители

Давайте рассмотрим некоторые крупные фирмы, занимающиеся выпуском водонагревателей от солнечной энергии. Итак, топ-производителей на мировом рынке:

  • Итальянская фирма выпускает коллектора вакуумного типа KAIROS VT. Имеются модификации с 15 или 20 трубками;
  • Немецкий производитель предлагает три модели SKR21, SKR12, SKR6;
  • Ещё одна немецкая фирма, выпускающая модели с 6 или 12 трубками. Причём их можно объединять в блоки для увеличения мощности системы;
  • Sunrain Solar Energy. Это китайский производитель, который занимается выпуском солнечных водонагревателей;
  • И ещё одна немецкая фирма, которая предлагает два водонагревателя под марками Vitosol 200 и 300. Эти модели различаются конструкцией узла нагрева;
  • Итальянский производитель, выпускающий модель Ecotube.

Водонагреватель KAIROS VT

Здесь стоит сказать, что продукция этих фирм относится к высшему классу и обеспечивается гарантией, но по деньгам её позволить сможет не каждый. Поэтому большую часть спроса на рынке закрывают малоизвестные производители.

Солнечная батарея для воды, выгоден ли солнечный коллектор горячей воды


Солнечный коллектор горячей воды – это современный и экологичный способ получения тепла из возобновляемых источников энергии. Это хорошо отработанные технологии, которые позволяют значительно экономить затраты на эксплуатацию дома. Ниже мы покажем, что такое солнечная батарея для воды и в чем принцип ее работы, расскажем об их типах, а также монтажных возможностях. Принцип работы солнечных коллекторов является относительно простым.

Абсорбер

Первым элементом, «захватывающим» солнечные лучи является коллектор, а если точнее, то установленный в нем абсорбер.


Устройство поглощает излучение и преобразует его в тепло. Производительность системы зависит, главным образом, от типа абсорбера.

Часто используются батареи, оборудованные следующими типами поглотителей или абсорберов:

  • Нормальный – мы его узнаем по характерному черному цвету. Этот тип поглотителя является не самым эффективным и имеет не очень хорошую обратную связь. Он может поглощать до 80% солнечного света.
  • Селективный – устройство гораздо лучшего качества, которое гарантирует более высокую эффективность. Эффективно принимает лучи, его эффективность может достигать 95%.

Теплоноситель

Затем абсорбер нагревает теплоноситель, протекающий через батареи или панели. Чаще всего это обычная вода, которая может быть использована с весны до поздней осени. В зимнее время теплоносителем может быть только незамерзающая жидкость, которая защищает всю систему от возможного повреждения.


Теплоноситель работает в замкнутой системе и при нагревании поступает в бак. В баке он отдает свое тепло воде.


Охлажденный теплоноситель снова проходит через поглотитель и нагревается вновь с помощью солнечного света.

Лучшие производители водонагревателей

Ну и напоследок, стоит подробно разобраться, а какие же лучше всего приобретать солнечные коллекторы для воды? Ну, во-первых, выгодная покупка зависит от некоторых факторов:

  • уровень теплоотдачи;
  • высокая цена;
  • срок действия;
  • время окупаемости.

Все коллекторы не работают одинаково. И если выбрать далеко не качественного производителя, то вы не только потеряете деньги, но и приобретете множество проблем. Например, такие, как понижение производительности, техника просто выйдет из строя. И для того, чтоб не возникало таких ситуаций, лучше добавить денег и купить качественный товар.

А у кого же покупать? Взглянем на небольшой список самых лучших и проверенных производителей:

  1. Atmosfera – страна производства, Украина. Данный производитель торгует всеми необходимыми коллекторами различных типов. Средняя цена бойлера – 20 тысяч рублей.
  2. Side – производитель, Китай. На данном рынке можно найти довольно большое количество их продукции, которая довольно достойного качества. Бойлеры данной марки набирают популярность.
  3. Vaillant auroSTEP plus – полную систему данного производителя можно часто встретить на рынке, и ее стоимость будет около 200000 рублей.
  4. SunRain – тоже, производитель Китай, который так же пытается заполонить рынок. Качество и этого производителя довольно неплохое, а главное стоимость бойлера около 40000 рублей.
  5. Solar – последняя фирма, которая завершит этот топ. Это Российский производитель, который занимает вполне приличное место на рынке. И цена у него варьируется в большом диапазоне.

Варианты создания воздушного солнечного коллектора своими руками

Изготовление традиционного воздушного солнечного коллектора для отопления дома своими руками начинается с создания каркаса из деревянных досок. Заднюю и торцевые стенки следует утеплить минватой. Корпус закрепляется на стене. Все зазоры необходимо заизолировать монтажной пеной. По боковым сторонам выполняются отверстия под патрубки для входа и выхода воздушных масс. Наружные элементы надежно обматываются теплоизоляционным материалом.

В качестве абсорбера используется перфорированный металлический лист из алюминия, который характеризуется высокой теплопроводностью и низкой стоимостью. Для увеличения селективных качеств он покрывается черной краской. Сверху укладывается лист из стекла или поликарбоната.

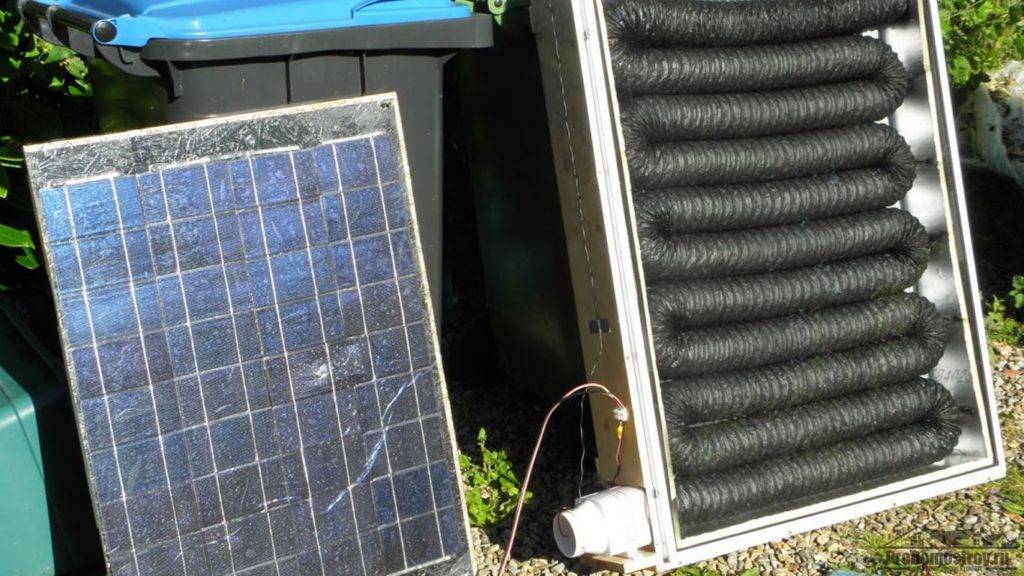

Самодельный воздушный солнечный коллектор из гофротрубы

Абсорбер может быть выполнен из водопроводных труб прямоугольного сечения, которые устанавливаются на лист из алюминия и фиксируются к нему с помощью монтажной ленты и саморезов. Задняя стенка деревянного корпуса утепляется минеральной ватой, а боковые – пенополистиролом. Трубы окрашиваются в черный цвет и покрываются листом закаленного стекла или поликарбоната.

Еще более простая конструкция изготавливается из профнастила. Каркас выполняется из деревянных брусков. В дне проделывается выходное отверстие. На брус укладывается профнастил со множеством отверстий по всей площади изделия, которые обеспечат приток воздуха.

Хорошим решением является сооружение воздушного коллектора на окне. Это довольно эффективный вариант, позволяющий неплохо обогреть помещение. Каркас изготавливается из алюминиевых рамок и крепится к окну в виде москитной сетки. Задняя стенка выполняется из листа алюминия, в котором проделываются отверстия в нижней, (для забора холодного воздуха) и в верхней (для отведения теплого воздуха) частях. Роль абсорбера может также выполнять черная фольга, которая покрывается защитной пленкой ПВХ.

Обзор цен

Кроме мирового имени на стоимость нагревателя могут влиять:

  • качество сборки;
  • материал абсорбера и корпуса;
  • толщина и вариант укладки изоляции;
  • толщина стекла и др.;

Так как, конструктивных различий, которые могут влиять на стоимость оборудования немало, то и цены колеблются в большом диапазоне. К примеру, коллектор российского производства будет стоить в пределах 21 тыс. руб. (Сокол-Эффект), вакуумный коллектор 30HP – 795 $ ( Китай), водонагреватель VFK 150V – 690 евро (Vaillant, Германия), Solar 7000TF – 875 евро (Bosch, Германия).

Немецкие производители в комплект включают оригинальные крепежи, которые зачастую изготовлены из нержавейки или алюминия, а это также оказывает влияние на цену. В конечную стоимость войдет оплата за проведение монтажных работ, покупка необходимых расходных и вспомогательных материалов.

Принцип работы и виды солнечных коллекторов

Настала пора сказать несколько слов об устройстве и принципе работы солнечного коллектора. Основным элементом его конструкции является адсорбер, представляющий собой медную пластину с приваренной к ней трубой. Поглощая тепло падающих на нее солнечных лучей, пластина (а вместе с ней и труба) быстро нагревается. Это тепло передается циркулирующему по трубе жидкому теплоносителю, а тот в свою очередь транспортирует его далее по системе.

Способность физического тела поглощать или отражать солнечные лучи зависит, прежде всего, от характера его поверхности. Например, зеркальная поверхность отлично отражает свет и тепло, а вот черная, напротив, поглощает. Именно поэтому на медную пластину адсорбера наносится черное покрытие (простейший вариант – черная краска).

Принцип работы солнечного коллектора

1. Солнечный коллектор. 2. Буферный бак. 3. Горячая вода.

4. Холодная вода. 5. Котроллер. 6. Теплообменник.

7. Помпа. 8. Горячий поток. 9. Холодный поток.

Увеличить количество получаемого от солнца тепла можно и путем правильного подбора стекла, прикрывающего адсорбер. Обычное стекло недостаточно прозрачно. Кроме того, оно бликует, отражая часть падающего на него солнечного света. В гелиоколлекторах, как правило, стараются использовать специальное стекло с пониженным содержанием железа, что повышает его прозрачность. Для снижения доли отраженного поверхностью света на стекло наносят антибликовое покрытие. А чтобы внутрь коллектора не попадали пыль и влага, которые тоже снижают пропускную способность стекла, корпус делают герметичным, а иногда даже заполняют инертным газом.

Несмотря на все эти ухищрения, КПД солнечных коллекторов все же далек от 100%, что связано с несовершенством их конструкции. Часть полученного тепла нагретая пластина адсорбера излучает в окружающую среду, нагревая контактирующий с ней воздух. Чтобы свести к минимуму теплопотери, адсорбер необходимо изолировать. Поиск эффективного способа теплоизоляции адсорбера привел инженеров к созданию нескольких разновидностей солнечных коллекторов, самыми распространенными из которых являются плоские и трубчатые вакуумные.

Плоские солнечные коллекторы


Плоские солнечные коллекторы. Конструкция плоского солнечного коллектора предельно проста: это металлический короб, покрытый сверху стеклом. Для теплоизоляции дна и стенок корпуса, как правило, используется минеральная вата. Вариант этот далеко не идеален, поскольку не исключен перенос тепла от адсорбера к стеклу посредством воздуха, находящегося внутри короба. При большой разнице температур внутри коллектора и снаружи потери тепла бывают довольно существенными. В результате плоский гелиоколлектор, прекрасно функционирующий весной и летом, зимой становится крайне неэффективным.

Устройство плоского солнечного коллектора

1. Впускной патрубок. 2. Защитное стекло.

3. Абсорбционный слой. 4. Алюминиевая рама.

5. Медные трубки. 6. Теплоизолятор. 7. Выпускной патрубок.

Трубчатые вакуумные солнечные коллекторы


Трубчатые вакуумные солнечные коллекторы. Вакуумный солнечный коллектор представляет собой панель, состоящую из большого количества сравнительно тонких стеклянных трубок. Внутри каждой из них расположен адсорбер. Чтобы исключить перенос тепла газом (воздухом), трубки вакуумированы. Именно благодаря отсутствию газа вблизи адсорберов, вакуумные коллекторы отличаются низкими теплопотерями даже в морозную погоду.

Устройство вакуумного коллектора

1. Теплоизоляция. 2. Корпус теплообменника. 3. Теплообменник (коллектор)

4. Герметичная пробка. 5. Вакуумная трубка. 6. Конденсатор.

7. Поглощающая пластина. 8. Тепловая трубка с рабочей жидкостью.

Солнечный воздушный коллектор для отопления: особенности изделия

В воздушных солнечных коллекторах для отопления в качестве теплоносителя используется воздух. Устройство может быть выполнено в двух вариантах: в виде плоской гофрированной или перфорированной панели либо системы из металлических труб.

Самым простым вариантом является плоский абсорбер, состоящий из панели и трубки с входным и выходным патрубком. Все элементы располагаются в коробе, задняя и боковые стенки которого покрыты теплоизоляцией. Панель изготавливается из меди или алюминия и окрашивается в черный цвет. Она накрывается прозрачной защитной поверхностью из стекла, пластика или поликарбоната.


Принцип действия солнечного воздушного коллектора

Воздух, поступающий на панель, нагревается от контакта с металлом. Ребра на поверхности изделия способствуют увеличению теплоотдачи. Для максимальной эффективности конструкцию следует установить на южной стороне дома, выполнив качественную изоляцию. Система может быть организована с естественной или принудительной циркуляцией теплоносителя. Последний вариант предполагает монтаж вентилятора.

Система с естественной циркуляцией используется крайне редко, что связано с медленным движением воздушных масс, вследствие чего происходят значительные потери тепла. Воздушные солнечные коллекторы Solar Fox могут функционировать уже при температуре 25 °С, в то время как для водяной гелиосистемы оптимальным является значение 45 °С. Такие конструкции можно использовать только для воздушного обогрева дома. Коллекторы не способны нагреть воду. Устройства характеризуются низким КПД, отличаются весьма внушительными габаритами, однако имеют простую конструкцию, легки в монтаже и доступны по стоимости.

Теплопроводность воздуха в значительной степени ниже данных показателей воды, что отражается на эффективной работе системы. Во избежание потерь тепла все стыковые соединения должны быть тщательно изолированы. Несмотря на существующие недостатки, воздушный солнечный коллектор хорошо справляется с задачей нагрева воздуха в помещении при разнице температур внутри и снаружи в 15-17 °С.

Виды солнечных коллекторов

Гелиосистемы делятся на два класса по: принципу нагрева и способу хранения теплоносителя. Первые используют встроенный бак теплоаккумулятор. Вторые подключаются к выносной накопительной емкости, устанавливаемой в непосредственной близости от коллектора или внутри здания.

При выборе гелиосистемы в первую очередь обращают внимание на тип баков аккумуляторов солнечной тепловой энергии, так как отличия конструкции и устройства отражаются на особенностях эксплуатации и технических характеристиках

Коллекторы с встроенным баком

Моноблочные гелиоколлекторы предназначены для работы в сезон весна-осень. Зимой оборудование отключают, сливают теплоноситель. Коллекторы со встроенным баком проще установить и обслуживать. Для использования требуется просто подключить гелиосистему к системе горячего водоснабжения или точке водоразбора.

Нагрев воды гелиоколлекторов со встроенным баком теплоаккумулятором происходит следующим образом:

  • солнечные лучи улавливаются абсорбером;
  • полученная энергия передается в змеевик, расположенный в встроенном баке теплоаккумуляторе;
  • происходит передача тепла, от нагретого теплоносителя воде, используемой для бытовых нужд.

В некоторых теплоаккумулирующих ёмкостях предусмотрен встроенный ТЭН, необходимый в случаях, если солнечный коллектор не смог обеспечить необходимым количеством горячей воды. Недогрев возможен в случае пасмурной или холодной погоды. Солнечный коллектор в нормальных условиях может нагреть объем воды до 200 л. в день.

Коллекторы с встроенным баком в основном работают без давления, c применением естественной циркуляции жидкости. Термосифонные гелиосистемы устанавливают в высшей точке ГВС, чтобы обеспечить необходимый напор воды, при открытии крана водоснабжения. Баки выдерживают максимальное давление не более 0,2 атм. После нагрева вода самотеком стекает к точке водоразбора.

Солнечные водонагреватели с встроенным баком отличаются несколькими преимуществами:

  • нагрев воды в солнечную погоду всего за 3-4 часа;
  • обеспечение потребности в ГВС от 3 человек и выше, в зависимости от площади абсорбирующей поверхности;
  • простой монтаж;
  • низкая цена.

Принцип термосифона широко используется в ГВС с солнечными коллекторами. Работа водонагревателя основывается на естественной конвекции, когда нагретая жидкость перемещается вверх, а остывшая опускается вниз. Непременное условие термосифонной схемы ГВС — резервуар для воды должен находится выше коллектора.

Гелиосистемы с выносным баком

Солнечные коллекторы, подключаемые к отдельно стоящему баку теплонакопителю, относятся к классу водонагревателей для круглогодичного использования. Нагрев воды продолжается в любое время года, при условии, что будет ярко светить солнце и температура воздуха не упадет ниже –50°С.

Для нагрева воды используется внешний бойлер косвенного нагрева, удаленный от источника тепла. В качестве теплоносителя используется антифриз. Нагрев ГВС коллектором с выносным баком осуществляется следующим образом:

  1. абсорбер аккумулирует тепло и передает его жидкостному теплоносителю;
  2. под давлением, нагретый антифриз поступает в теплообменник бака накопителя;
  3. при прохождении через змеевик бака, теплоноситель нагревает воду.

Для обеспечения нормальной работы, гелиоколлектор с выносным баком подключается к насосной группе. Циркуляция теплоносителя осуществляется принудительно. Процесс и интенсивность нагрева, и давление регулируются автоматикой.

Главное достоинство гелиосистем с выносной емкостью — возможность круглогодичного применения. Недостаток: необходимость в подключении дорогостоящего оборудования, необходимого для нормальной работы гелиосистемы. Водонагреватель работающий под давлением имеет еще один минус: при отключении электроэнергии насосы перестают работать, что приводит к перегреву теплоносителя и негативно сказывается на работоспособности гелиоколлектора (проблема решается установкой ИБП).

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
