Как врезаться в газопровод — требования и порядок выполнения работ

Особенности газификации жилых строений

С помощью газа в доме можно успешно организовать и отопление, и подогрев горячей воды, и приготовление пищи. Газовое оборудование надежно и разнообразно, а стоимость голубого топлива обычно ниже, чем использование для этих же целей электричества, твердого или жидкого топлива.

Кроме того, газовые магистрали выходят из строя крайне редко, а вот отключения электроэнергии – распространенное явление. Запасы же дров, угля, дизтоплива и других подобных энергоносителей приходится постоянно пополнять.

Главная проблема с природным газом – его опасность для здоровья людей и способность взрываться. Даже небольшая утечка может привести к отравлению или к взрыву. Именно поэтому требования к монтажу газовых коммуникаций очень высоки, не стоит и думать о том, чтобы провести все работы своими руками.

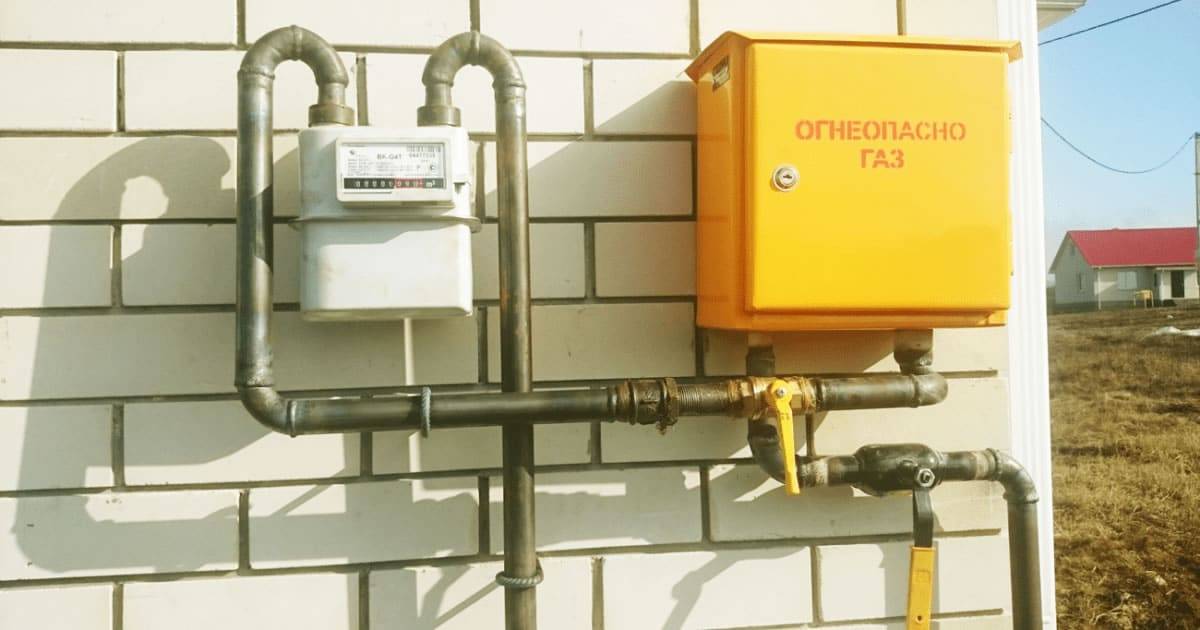

Чтобы правильно ввести газ в частный дом используют специальный узел, который называется редуктор для понижения давления газа

Для начала специалисты не рекомендуют экономить на материалах или элементах системы. Прокладка труб сомнительного качества и непрофессиональный монтаж неприемлемы.

Газовые трубы практически всегда нужно прокладывать открытым способом (кроме подземных участков магистрали). Их нельзя скрывать под какими-либо декоративными элементами, чтобы улучшить интерьер.

Газовую трубу не рекомендуется вводить в дом через толщу фундамента, для этих целей делают отверстие в наружной стене и вставляют в него гильзу для защиты

Рекомендуется по возможности избегать установки разъемных соединений. Все места, в которых трубы соединены, должны быть расположены таким образом, чтобы в любой момент место контакта можно было обследовать и починить при необходимости.

Нельзя прокладывать газовые трубы внутри стен или в толще фундамента. Это правило относится и к другим элементам, таким как наличники, дверные короба, оконные рамы, перегородки и т.п.

В отдельных случаях допускается прокладка газовой трубы в стенной нише, но этот момент должен быть четко отражен и обоснован в проекте. Особые требования предъявляются и к уклону труб. По горизонтали допускается отклонение положения магистрали всего на 3 мм в сторону газовых приборов.

По вертикали же никаких отклонений не допускается, но стояк может иметь небольшой уклон: не более 2 мм на каждый метр. Он не должен проходить через жилые помещения, через туалет или ванную комнату. Газовый стояк должен быть расположен на лестничной клетке, часто его проводят через кухню.

Внимательно придется проследить и за установкой запорных кранов. Так, положение центральной оси пробки должно быть строго параллельно стене, вдоль которой проходит труба. Выбирая положение крана, следует убедиться, что положение запорного устройства не блокируется стеной. От потолка и от стен газовая труба должна располагаться на расстоянии 100 мм.

Газовые трубы фиксируют вдоль стены не вплотную, а на небольшом расстоянии, чтобы коммуникации оставались доступными для профилактического осмотра и ремонта

Зазор между стеной и трубой может варьироваться от размеров радиуса трубы до предельного значения в 100 мм. Этот просвет необходим, чтобы конструкцию можно было беспрепятственно обследовать. От пола следует выдержать расстояние в размере 2,2 м. Газовые трубы ставят на специальные прочные опоры, провисание конструкции недопустимо.

Поэтому необходимо убедиться, что между кронштейном и трубой нет никаких просветов. Все эти важные моменты учитываются в проекте системы газоснабжения, который должен быть предварительно составлен специалистами-инженерами.

Газовые трубы следует проводить не менее, чем в 30 см от электрического щитка, и не менее, чем в 25 см от открытой проводки. От скрытого кабеля следует отступить хотя бы на пять сантиметров.

Согласно СП 402.1325800.2018:

пп.6.1 Внутренние газопроводы природного газа следует выполнять из металлических труб (стальных и медных), многослойных полимерных труб, включающих, в том числе, один металлический слой (металлополимерных) и соединительных деталей (фитингов) к ним (применяемые трубы — в соответствии с приложением Д).

Высоту прокладки внутренних газопроводов следует принимать исходя из условий удобства монтажа и обслуживания.

пп.6.2 Расчетный диаметр газопровода следует определять гидравлическим расчетом. Внутренний диаметр принимают по стандартному ряду условных проходов (внутренних диаметров): ближайший больший для металлических газопроводов и ближайший меньший для полимерных.

Гидравлический расчет следует выполнять в соответствии с приложением Б.

пп.6.3 Соединения труб должны быть неразъемными, выполняемыми сваркой, пайкой или прессовым обжатием в соответствии с требованиями стандартов или инструкций изготовителей.

пп.6.4 Разъемные соединения допускаются в местах присоединения газоиспользующего оборудования и технических устройств.

Разъемные соединения могут быть резьбовыми или фланцевыми.

Резьбовые соединения труб выполняют с помощью соединительных деталей из стали и фитингов из соответствующих трубам материалов.

Для уплотнения резьбовых соединений применяют уплотнительные материалы, соответствующие стандартам.

Разъемные соединения должны быть доступны для осмотра и ремонта.

пп.6.5 Допускается прокладка внутренних газопроводов в одноквартирных и блокированных жилых домах в помещениях подвалов и цокольных этажей при установке в них газоиспользующего оборудования.

Не допускается прокладка внутренних газопроводов в подвальных, цокольных и технических этажах, расположенных ниже первого этажа, предназначенных для размещения инженерного оборудования и прокладки систем инженерно-технического обеспечения в жилых многоквартирных зданиях.

пп.6.6 Прокладку газопроводов следует проводить открытой или скрытой в штрабе.

Не допускается скрытая прокладка газопроводов из металлополимерных труб в домах с деревянными строительными конструкциями.

пп.6.7 Транзитная прокладка газопровода через жилые помещения должна быть предусмотрена открытой при условии обеспечения доступа для его осмотра и отсутствии на газопроводе разъемных соединений.

Открытую транзитную прокладку газопроводов через ванную комнату (душевую), уборную (совмещенный санитарный узел) следует выполнять из медных или многослойных металлополимерных труб.

пп.6.8 Не допускаются прокладка газопроводов через шахты лифтов, лестничные клетки, дымоходы и пересечение газопроводом вентиляционных решеток, оконных и дверных проемов.

пп.6.9 Для внутренних газопроводов применяют трубы из стали по ГОСТ 10704, ГОСТ 10705, ГОСТ 8732, ГОСТ 8733, ГОСТ 8734, ГОСТ 3262.

пп.6.10 Внутренние стальные газопроводы следует защищать от атмосферной коррозии в соответствии с СП 28.13330 окрашиванием. Цвет краски выбирается по усмотрению заказчика.

пп.6.11 Внутренние газопроводы из медных труб должны соответствовать требованиям ГОСТ Р 52318, ГОСТ 617, ГОСТ 32598; крепление труб — в соответствии с приложением Д.

Соединительные детали (фитинги), изготовленные из меди и медных сплавов, должны соответствовать требованиям ГОСТ Р 52922, ГОСТ Р 52948, ГОСТ 32590 и ГОСТ 32591.

Как осуществить врезку в газовую трубу

В наше время сложно представить себе жилой дом – частный или многоквартирный – который не был бы подключен к газу. Благодаря этому замечательному веществу мы можем готовить пищу и точно не замерзнем. Однако же газ сам по себе в дом поступать не может, и слава Богу, для него нужен специальный путь – газопровод. А для того, чтобы он был, необходимо врезаться в газовую трубу.

В нашей стране самовольный процесс врезки в газовую трубу запрещен категорически, но количество желающих сделать всё своими руками и против закона никак не уменьшается. Между тем дело это опасное и часто заканчивается смертельным исходом, именно поэтому, а не потому что государство жадное, самовольная врезка и запрещена. Домашним мастерам и нонконформистам, идущим против системы, предлагаем немного теории.

Газопровод – это средство транспортировки и хранения газа. В зависимости от миссии газопровода конструкции могут быть разными: например, для транспортировки газа на большие расстояния оборудуются мощные сети, и газ в них идёт под высоким давлением. Вот уж с ним точно не стоит экспериментировать – очень большая дыра может оказаться на месте не только доморощенного умельца, но и самого подключаемого дома. Тут лучше связаться со специальными службами, которые умеют работать с такими системами.

От любой мощной сети ответвляются более мелкие распределительные трубы, давление в которых ниже, чем в магистральных. Однако все равно оно может разниться – от низкого до высокого. Врезаться в такую трубу можно уже и своими силами, но все-таки лучше обратиться к специальным службам, если нет понимания того, что нужно делать, и знания техники безопасности.

Подробнее о механизме врезки

На профессиональном языке врезкой называется присоединение к работающей транспортирующей газ трубе новой трубы. Подобное соединение может пройти даже без отключения газа, однако в данном процессе есть масса нюансов, которые необходимо учитывать, чтобы, как бы пафосно это не звучало, не отдать свою жизнь за подключение дома к газовой магистрали.

Существует два вида врезки:

  • холодная: именно в данном случае основной трубопровод работает без каких-либо изменений – объем и давление подачи остаются на прежнем рабочем уровне;
  • традиционный способ – сварка: этот способ проверен временем и отличается высокой надежностью, однако для работ требуется определенная квалификация и специальный доступ у исполнителя.

Традиционно трубы газопровода металлические, потому и используется сварка – ведь только она может дать максимально герметичное и прочное соединение. Однако в настоящее время для подключения домов к газопроводу и монтажа инженерных сетей часто используются трубы из полиэтилена низкого давления. Для врезки в подобные трубы необходимы заводские, соответствующие ГОСТу, фитинги – соединительные элементы. Разумеется, при монтаже ответвлений без нагревания не обойтись, поэтому этот процесс в любом случае сохраняет высокую опасность.

Существуют общие правила для проведения работ по врезке в газовую трубу под давлением.

Во-первых, врезка в сеть с низким давлением должна происходить при показателях не выше 80 мм вод.ст., но и не ниже 20.

Во-вторых, при работе с сетями с высоким или средним давлением, давление сначала должно быть снижено до допустимого уровня. Если это невозможно, то необходимо найти специальное оборудование, позволяющее работать при нестандартных обстоятельствах.

В-третьих, работы без снижения давления по закону могут проводить только организации, имеющие разрешение на ведение подобного вида деятельности (часто даже должен быть специальный разряд).

В-четвертых, сварка и резка газом должны осуществляться на участках с давлением от 40 до 150 кг/см – и этот коридор должен соблюдаться в период всего рабочего процесса.

Ну и самое главное – будет лучше, если все работы Вы доверите профессиональным организациям, которые имеют необходимый опыт, квалификацию и, при необходимости, разряд. Да, вам придется отдать определённые деньги, но это не дороже жизни. Да и даже если вам удастся самостоятельно врезаться и остаться в живых, первая же проверка выявит незаконное соединение. Что дальше? Оплата ворованного газа, штраф, дача показаний, наложение уголовной ответственности вплоть до срока – в зависимости от того, насколько вы навредили незаконной врезкой. И трубу отрежут, так что все труды пойдут насмарку.

Подключение к магистрали

Наличие газа в квартире или доме значительно облегчает создание комфортных условий проживания. Поэтому этим природным топливом обеспечивается большее количество зданий жилого сектора.

  • Для присоединения помещения к трубопроводу, подключения плиты, колонки, газового отопительного котла составляется специальный проект технических условий. Документы для этого проекта могут немного различаться, это зависит от особенностей объекта подключения.
  • Компания, являющаяся поставщиком, проверяет предоставленные документы, рассмотрение может длиться один месяц.
  • Следующий шаг – непосредственно подключение. Оно проводится квалифицированными специалистами. Устанавливаются счетчики с пломбами, заключается договор на поставку топлива.

Если нужно подключить после отключения из-за долгов, также следует обратиться к поставщику. Но сначала нужно погасить долги. Возможно, одновременно будет проводиться установка счетчика или его замена, сколько стоит работа, нужно узнать у исполнителей.

Категории газифицируемых объектов

Согласно Постановления №1314 Правительства России домовладельцам необходимо выяснить, сколько стоит сейчас провести в их дома газ через обращение в региональную службу газораспределения.

Прежде всего, расходы домохозяйства на технологическое подключение зависят от объема работ по газификации. В связи с этим определено три категории капитальных объектов.

Первая категория объектов. В первой категории состоят частные домохозяйства, общее потребление природного газа в которых не выше 5 м³/ч.

К ним приравниваются предприятия малого бизнеса, технологическое оборудование которых потребляет не более 15 м³/ч смеси пропана с бутаном. Т.е. наименьшая плата за подключение к газораспределительной сети взимается с коттеджей площадью менее 300 м² и малых предприятий из коммунально-бытовой области.

Выполнение монтажных работ по подводке газопроводной нитки завершится у границы участка. Разводка газовой трубы по потребляющему оборудованию домохозяйства на его территории выполняется по отдельному проекту

Возможный объем работ по прокладке присоединительных газовых коммуникаций к домохозяйству первой категории ограничен:

  • наибольшая дистанция от магистрального газораспределителя до потребляющего газ оборудования – менее 200 м;
  • давление газа в газоснабжающем источнике – до 0,3 МПа.

Помимо этого прокладка вводных газопроводов производится без построения пунктов редуцирования (снижения давления) магистрального природного газа.

Плата за подключение газопровода для объектов первой категории составляет 20 000-50 000 рублей (п.8 приложения к приказу ФСТ РФ №101-э/3 от 28.04.2014 г.). Точная цена определяется местной ГРО согласно условий на данной территории, но не может превысить 50 000 руб.

Вторая категория объектов. В числе объектов второй категории состоят домохозяйства, подключение которых требует распределяющих газопроводов и/или создания пунктов редуцирования магистрального газа. Их ориентировочное потребление газа выше нормы объектов первой категории, требуется более высокое давление газоснабжения (т.е. 0,6 МПа и более) и т.п.

Соответствие стоимости подключения по первой категории наблюдается, если ввод трубопровода выполняется в газомагистраль низкого давления. Если же понадобится редуцирование газа – цена подключения превысит 50 тыс. руб.

В частном жилищном секторе объекты, подпадающие под вторую категорию, обычно имеют площадь свыше 300 м². Для их газификации применяются стандартизованные тарифные ставки, рассчитываемые по разработанной ФСТ РФ методике (приложение к приказу №101-э/3 от 28.04.2014 г.).

Надо отметить, что заявителям объемов потребления природного или искусственного газа от 300 м³/ч и выше требуется согласовывать подключения газа с ГРО, имеющей технологическую связь с газопроводом исполнителя.

Утверждение сумм тарифов за подключение газа к домохозяйствам второй категории производит местный орган исполнительной власти РЭК (т.е. региональная энергетическая комиссия).

Третья категория объектов. К объектам капстроительства третьей категории принадлежат хозяйства, нуждающиеся в индивидуальном проекте газификации. Для них сумма определяется по проектно-сметной документации, предварительно прошедшей экспертизу.

Размер расходов на газификацию для домовладений третьей категории устанавливается РЭК, относящейся к местоположению подключаемого к магистральному газу хозяйства.

Расценки на пробрасывание газопровода по участку от пограничного ввода у разных компаний неодинаковы. Однако стоит учесть потребность многочисленных согласований газового проекта. С опытным предприятием-исполнителем полноценная газификация произойдет быстрее

Характерными признаками объектов заявителей, нуждающихся в газификации, считаются следующие условия:

  • плановый расход природного газа от 500 м³/ч;
  • работы по присоединению к газовой магистрали требуют выведения трубопровода через территории лесфонда, по скальным грунтам, болотам и водным препятствиям;
  • работы по монтажу газопровода требуют прохода через препятствия, вынуждающие применять горизонтально-направленное бурение.

Т.е. по правительственному Постановлению №1314 жестких расценок на технологическое присоединение заявителей к газовой сети фактически нет. Стоимость газификационных работ зависит от ряда условий, определяющих ее размер в рамках соответствующих методик ФСТ РФ.

Нормы по установке газопровода

Газопровод – это одна из самых важных частей дома. Благодаря ему в помещении появляется отопление, с помощью газовых приборов можно приготовить пищу и нагреть воду для ГВС. Но при неправильном использовании газ может стать серьезной проблемой, приводящей к трагедии. Во избежание этого были придуманы нормы, используемые при монтаже газопровода. Они обеспечивают безопасность и корректную работу приборов.

Основные правила:

  • Не допускается пересечение газовой магистрали и оконных проемов, дверей и вентиляций.
  • Расстояние от трубы до электрического щитка должно составлять минимум полметра.
  • Между газовой системой и электрическими коммуникациями должно быть минимум 25 см.
  • Газопровод должен находиться на высоте 220 мм от пола, в помещениях с наклонным потолком это расстояние составляет 200 мм.
  • К газовому оборудованию можно подвести гибкий шланг диаметром 10 мм.
  • Водонагревательные колонки не могут быть установлены в ванной комнате.
  • Повышенная влажность создает обратную тягу, из-за которой помещение наполняется угарным газом и может стать причиной отравления.
  • Следует выдерживать расстояние между плитой и трубой, оно должно превышать 80 см.
  • После приборов учета должен начинаться уклон трубы 3%.
  • Прибор учета должен располагаться на высоте 1600 мм от пола.
  • Счетчик должен располагаться на расстоянии 80 см от отопительного оборудования или плиты.
  • Для монтажа газопровода в стене необходимо сделать отдельное от вентиляции отверстие в стене.
  • Необходимо обеспечить доступ к коммуникациям. Можно поместить их в короб, но он должен оснащаться крышкой для доступа.

Возможные способы присоединения

Подключение новой сети подачи голубого топлива к действующей осуществляется при помощи врезки или сварки.

В первом случае работа магистрального трубопровода не подвергается кардинальным изменениям, поскольку процесс холодной врезки в газовую трубу осуществляется без использования сварки. Объем прокачиваемого вещества и его давление не изменяются и по-прежнему удерживаются в рабочем диапазоне сети.

Этот способ используется для подключения новых потребителей. Для выполнения работ, связанных с центральной сетью, нужно иметь разрешение и допуск на проведение газоопасных действий.

Без специальной подготовки вмешиваться в функционирование главного трубопровода категорически нельзя. Нарушение может обернуться трагичными последствиями с летальным исходом или тюремным заключением.

В некоторых случаях врезку в газопровод следует выполнять с пересечением осей сетей. Пояснения к схеме: 1 – присоединяемая труба, 2 – труда рабочего газопровода, 3 – “окно” (вырезаемая стенка), 4 – козырек, 5 – деревянный диск, 6 – сварной шок, 7 соединительный патрубок, 8 – стержень для извлечения, 9 – накладка (+)

Второй вариант присоединения более привычен для большинства обывателей. Он надежен и успел пройти проверку временем. Однако, специалист, проводящий врезку таким способом, обязательно должен обладать высоким уровнем профессиональной квалификации, а также иметь специальный допуск.

Сами же способы присоединения бывают:

  • врезка в газопровод под низким давлением;
  • под газом среднего и высокого давления, когда применяют специальные приспособления;
  • с отключением газа и полным освобождением от него труб.

Выбор способа подключения к газопроводу зависит от ряда факторов. Поэтому решение должно приниматься людьми, осуществляющими подсоединение, в каждом отдельно взятом случае.

Что касается исполнителя, то здесь может быть 2 варианта: представители газовой службы или сотрудники частной компании, имеющие юридическое право на совершение действий, а также необходимое оборудование и допуск к проведению газоопасных работ.

Причем во втором случае контора может взять на себя обязательства по подготовке и оформлению пакета документов для законной врезки в главную газовую сеть. Правда, все дополнительные услуги отразятся на конечной стоимости подключения.

От правильного выбора труб зависит не только безупречная работоспособность газопровода, но и безопасность функционирования всей газотранспортной системы

Каким должен быть газопровод частном доме?

Все мы знаем о взрывоопасных свойствах газа, поэтому ни о какой самодеятельности в этом вопросе и речи идти не может. Однако вам придется собрать все необходимые документы, сделать проект, подать заявки в соответствующие инстанции и т. д. А значит, приготовьтесь к посещению различных служб и очередям. Рассмотрим все требования, нарушать которые нельзя.

На фото — проект газоснабжения частного дома

Все материалы, начиная от труб и заканчивая сварочными электродами, должны быть высокого качества и иметь сертификаты

Очень важно и расположение всех элементов трубопровода. Разборные соединения должны находиться только на открытых местах

Обязательно обеспечьте свободный доступ к ним. Это позволит в любой момент оценить их состояние и при необходимости провести ремонтные работы. Запрещается замуровывать трубы и иные узлы газовой сети в стены либо фундамент постройки. Также недопустимо пускать газопровод по наличникам, фанерным стенам, фрамугам, дверным, оконным коробкам и временным перегородкам. Правда, иногда позволяют провести газопровод по специально сделанному каналу в стене, но только в особых случаях и после утверждения проекта.

Не допускаются и перекосы, все трубы должны проходить строго вертикально, горизонтальные участки имеют наклон 0,002–0,005 м в сторону приборов. Если речь идет о стояке, то в этом случае допускается перекос максимум 2 мм на метр. Располагают их в основном на лестничных клетках или на кухне, а вот в санузлах и жилых комнатах подобное делать запрещено. Особого внимания требуют и краны, необходимо их установить так, чтобы ось пробки была параллельно стене. Нельзя располагать упорную гайку со стороны стены.

Фото труб газоснабжения частного дома

Очень важно выдерживать расстояния. От низа трубы до пола должно быть не менее 2,2 метра, а между верхней стороной газовой трубы и потолком необходимо оставить 10 см свободного пространства

Также нельзя располагать трубы вплотную к стенам, так как это затруднит визуальный контроль. Если это расстояние не оговорено в проекте, тогда нужно оставить промежуток, минимальная величина которого будет равна радиусу трубы, но не превышающий 10 см. Газопровод должен располагаться на опорах достаточно плотно, зазоры не допускается.

Порядок монтажа газовых труб в квартире: основные этапы и правила

На стадии строительства газовая система внутри дома проектируется как единое целое для всех квартир. В новых многоквартирных домах часто есть общая система, в к ней поквартирно в индивидуальном порядке подключаются все жильцы. Внутренние ремонтные работы так же часто требуют внесение изменений в первоначальный проект. При этом монтаж газовых труб в квартире или частном доме относят к работам повышенной опасности. Чтобы не допустить аварийной ситуации ни на этапе выполнения работ, ни во время эксплуатации, требуется выполнение всех нормативных требований от создания проекта до проверки качества соединения элементов системы.

Техника безопасности при эксплуатации газа в доме

Газовый котел более опасен в эксплуатации, чем электрический. Даже небольшая утечка газа грозит серьезными последствиями как для строения, так и для жизни и здоровья людей

Поэтому при проектировании подключения уделяют особое внимание технике безопасности: нормам вентиляции кухни — если устанавливаете газовую плиту — и котельной — размеру окна в ней, месту установки котла, качественному заземлению дома и датчикам утечки газа

Точные параметры рассчитываются по нормам при проектировании. Соблюдение этих требований проверяется перед пуском газа. Если хотя бы одно не выполнено, пуск отложат до исправления недочетов. Например, если грибок вентиляции недостаточно выступает над плоскостью крыши или сама вентиляция работает слабее, чем нужно, — все потребуется привести в соответствие с проектом.

Если соблюдать все нормы и требования проекта, газовое оборудование так же безопасно, как и электрическое. Современные газовые котлы и датчики загазованности ничуть не хуже газовых колонок, которыми еще пользуются в некоторых многоквартирных домах.

Описание процесса

Естественно, что работы начинаются с подготовительного этапа, вне зависимости от того, сами ли вы будете врезаться в систему или выберете специализированную службу. Если последнее, то вам нужно обратиться в соответствующую инстанцию, оформить заявку, возможно, предоставить предусмотренный законом пакет документов. Решили подключать новую трубу своими руками? Значит, необходимо купить соответствующие материалы, подготовить систему и себя к запланированным работам. Итак, если подготовительный этап пройден успешно, начинаем врезку.

Соединение металлических систем

  1. Очищение поверхности. Удалите с места, где наметили делать врезку, краску, мусор, ржавчину.
  2. Разметка. Определите, где будет соединение, поставьте отметки.
  3. Проделывание отверстий (при катушечном способе — 1, при тавровом методе — 2).
  4. Обработка скважин. Щели следует обработать глиной, причем, начинать это процесс рекомендуется еще во время рассекания поверхности, дабы минимизировать риск горения/воспламенения просочившегося голубого топлива. Готовые отверстия максимально быстро нужно закрыть специальной (сделанной из асбеста и глины) заглушкой. Обработанное место необходимо охладить.
  5. Монтаж отключающего приспособления. Когда металл охладится, заглушку можно открыть, чтобы извлечь из конструкции фрагмент вырезанной трубы. После устранения куска металла в щель помещают отключающее устройство, представляющее собой набор дисков из дерева и резины, а также торбочек с вязкой глиной. Если вы придерживаетесь таврового способа, то таких щелей будет две.
  6. Установка патрубка. Когда отключающее приспособление покрыло щель, самое время приниматься за проделывание основного отверстия — под присоединяемую (новую трубу). Сверьте правильность диаметра, не исключено, что разметку придется подправить. Проделайте дыру, установите патрубок. Стыки патрубка с обеих сторон заварите, затем закройте на нем задвижку.
  7. Заделывание отверстия. Итак, патрубок приварен, теперь нужно приварить новую трубу. Для этого сначала удалите остатки металла, появившиеся в результате проделывания основной щели. Вставьте их на свое место, обработайте глиной, и тоже заварите. Проверьте, не пропускает ли сварочный шов газ (при помощи мыла).
  8. Присоединение новой трубы.


После установки металлические конструкции желательно покрасить, дабы уберечь их от коррозии

Врезка в пластиковую трубу

Все чаще для монтажа инженерных сетей используют пластиковые конструкции. Если вам необходимо подсоединиться к такой системе, что делать? Во-первых, радуйтесь, что процесс будет не более сложным, чем в случае с металлом. Во-вторых, четко придерживайтесь таких рекомендаций.

Купите качественные — заводские, соответствующие ГОСТу соединительные элементы (фитинги), в идеале — металлические. Используйте раструбное соединение и специальный клей для повышения надежности шва. Следите, чтобы место соединения было идеально герметичным, имело максимальную плотность. Вставку перед монтажом обработайте составом против коррозии.

Как же осуществляется сама врезка в случае с пластиковыми сетями? Присоединение делается при помощи создания вставок, расположенных перпендикулярно к работающей системе. Длина вставок может варьироваться в пределах 70-100 см. Наращивание должно происходить при помощи пластиковых труб — на основе раструбно-контактного соединения. Что собой представляет данная технология? Стальную вставку разогревают (приблизительно до уровня 60 градусов). А на нее уже насаживают пластиковую конструкцию, причем, мгновенно и с силой. Если вы врезаетесь в систему со средним давлением, эксперты советуют подключить к «делу» и порошковый полиэтилен, дабы сделать соединение максимально прочным.


Так происходит подключение к пластиковой сети

Врезаться в газовую трубу, безусловно, лучше с помощью профессионалов, однако, владея теорией, можно экспериментировать, между тем, решать только вам.

Схемы отопления частного дома

Зависимо от того, за счет чего циркулирует теплоноситель внутри замкнутого контура, бывает СО с естественной и принудительной циркуляцией. В первом случае циркуляция происходит за счет разницы плотности холодной и горячей воды, а во втором случае — работает насос. Если вы хотите произвести систему отопления частного дома самостоятельно, то необходимо сделать тщательный расчет оптимальной схемы СО.

Система отопления с естественной циркуляцией

Система отопления с принудительной циркуляцией

Разводка отопления — важный элемент в системе. Она бывает двух типов:

  • однотрубная. В частных домах используется не часто, так как при такой разводке температура в радиаторах различается. Такой вариант подойдет для домов, которые небольшие и имеют мало помещений;
  • двухтрубная. Этот вариант — достаточно материалоемкий. Но для регулирования температуры в отдельных помещениях система подходит.

Однотрубная схема газового отопления частного дома имеет один существенный недостаток — нижние радиаторы нагреваются менее, так как в них поступает уже немного охладившаяся вода. А если у вас двухэтажный частный дом, то на разных этажах комнаты также будут прогреваться неравномерно. Если вы хотите оборудовать отопление газом своими руками, то такая схема будет намного проще.

Однотрубная система отопления

Кроме того, при прокладывании трубопровода тратится мало материалов. Проблема неравномерного прогревания радиаторов решается при помощи установки перемычки, увеличения числа секций. А чтобы циркуляция теплоносителя происходила быстрее, применяется циркуляционный насос.

Что касается искусственной циркуляции, то здесь использование насоса необходимо. Такие схемы достаточно просты в установке, но они имеют несколько недостатков. К ним относится все тот же неравномерный прогрев, а также — появление воздушных пробок и зависимость от электрического снабжения.

Очень часто можно встретить такой вариант, как ленинградская разводка отопительной системы (ленинградка). Смысл этой системы состоит в том, что в замкнутой на котел трубе циркулирует вода. К ней подключается отопительное оборудование (радиаторы), через которое теплоноситель будет идти параллельно к питающему контуру. Система является довольно эффективной для частного дома.

Следующая схема — двухтрубная. В данном случае радиаторы будут греться равномерно, но затраты на прокладывание труб будут выше. Регулирование нагревания отдельных радиаторов отопления можно производить при помощи специальных запорных вентилей.

Какие бывают врезки

Чтобы подсоединить новую трубу в дом, нужно знать, каким способом объединить новую сеть с уже работающей.

Врезка требует точных движений и правильного оборудования, поэтому осуществлять весь процесс можно, воспользовавшись следующими технологиями:

Без сварки или холодная врезка. При этом способе объект остается работать на прежнем уровне, то есть без существенных изменений в конструкциях и давлении. Используя способ без сварки, газовщики подключают к сетям новых пользователей. Технология проведения таких работ достаточно проста, поэтому и популярна среди рабочих. Посмотреть краткое руководство можно на видео из сети.

Устройство для врезки

Сварка. Такой способ для проведения газа в дом считается традиционным. Новая газовая труба врезается в работающую сеть посредством ее сваривания. Этот метод опасен, но надежен, поэтому проводить его можно только специалистам при наличии разрешения.

Сварочный способ врезки

Врезка осуществляется катушечным и тавровым способом. Катушечный способ – новая труба подсоединяется к торцу работающей системы, а тавровый – врезка осуществляется с пересечением осей сети. Визуализировать различия между этими методиками можно по фото из Интернета.

С какими трудностями сталкиваются при переносе газового котла

Во время работы учитывают ряд важных моментов:

  1. В качестве газопровода используют трубы из металла, которые соединяют друг с другом сваркой.
  2. Нельзя для переноса котла применять гибкие шланги, металлопластиковый и пластиковый трубопровод.
  3. В квартире или частном доме внутри помещения можно изменять расположение трассы при монтаже труб, но магистраль трогать нельзя. Этот момент учитывают при закупке материала и оборудования.
  4. Если переносят газовую плиту либо духовку, то не нужно перепланировать прокладку трубопровода. Устанавливают шланг определенной длины. Но запорную арматуру монтируют в том месте, где должна быть по проекту.

Газовая служба предъявляет следующие требования при переносе газового оборудования:

  • высота потолка во всех помещениях — 2,2 м и выше;
  • расстояние от духовки либо плиты до объектов напротив — 1 метр;
  • запорный кран должен находиться 0,2 м от оборудования;
  • в комнате, где располагается колонка или котел, должна быть дверь, открывающаяся наружу;
  • открытый дверной проем в таком помещении не допускается;
  • в течение часа в комнате происходит 3-х кратная смена воздуха;
  • нельзя устанавливать газовый котел в санузле квартиры;
  • если дом построен из горючих материалов или дерева, то устанавливается противопожарный кран.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
