Комплектующие для труб из полипропилена
Для монтажа водопровода из пластиковых труб используются различные комплектующие. Их сортимент очень обширен и исчисляется десятками позиций в прайс-листах производителей. Детали различаются формой, размерами и предназначением. Рассмотрим самые распространенные виды таких элементов.
Для труб из полипропилена выпускается большое количество комплектующих
При их покупке важно выбирать детали от того же производителя, что и трубы. Муфты
Наиболее простая соединительная деталь. По форме напоминает небольшой бочонок, внутренний диаметр отверстия которого точно соответствует сечению соединяемых труб. Элемент предназначается для соединения двух отрезков трубы
Муфты. Наиболее простая соединительная деталь. По форме напоминает небольшой бочонок, внутренний диаметр отверстия которого точно соответствует сечению соединяемых труб. Элемент предназначается для соединения двух отрезков трубы.
Переходники. Эти детали предназначены для соединения труб разных диаметров. Внешне они очень напоминают муфты, но их главное отличие заключается в том, что внутренний диаметр у двух противоположных концов элемента разный.
Переходники подбираются по диаметру соединяемых труб и бывают различных типоразмеров. Выпускаются детали с внутренней или внешней резьбой, предназначенные для перехода на резьбовые соединения.
Уголки. Как известно, полипропиленовые трубы сгибать нельзя. Поэтому для выполнения необходимых при монтаже поворотов производитель выпускает специальные соединительные детали, согнутые под углом 90° и 45°.
Уголки могут оканчиваться отверстиями под трубы или же иметь резьбу, как внутреннюю, так и внешнюю. К примеру, такие детали используются для монтажа смесителя. При этом они могут быть как двойные, так и одинарные.
Некоторые домашние умельцы утверждают, что не нужно усложнять и использовать уголки. Ведь полипропилен – пластик и его можно согнуть. Они нагревают трубу до температуры размягчения и сгибают ее так, как им нужно.
Действительно, согнуть деталь очень легко, но нужно понимать, что при этом в ней происходят неприятные изменения: истончается стенка на внешней стороне изгиба. Это существенно сократит срок службы трубы и приведет к ее прорыву.
Запорный шаровой кран из полипропилена устанавливается в водопровод при помощи пайки

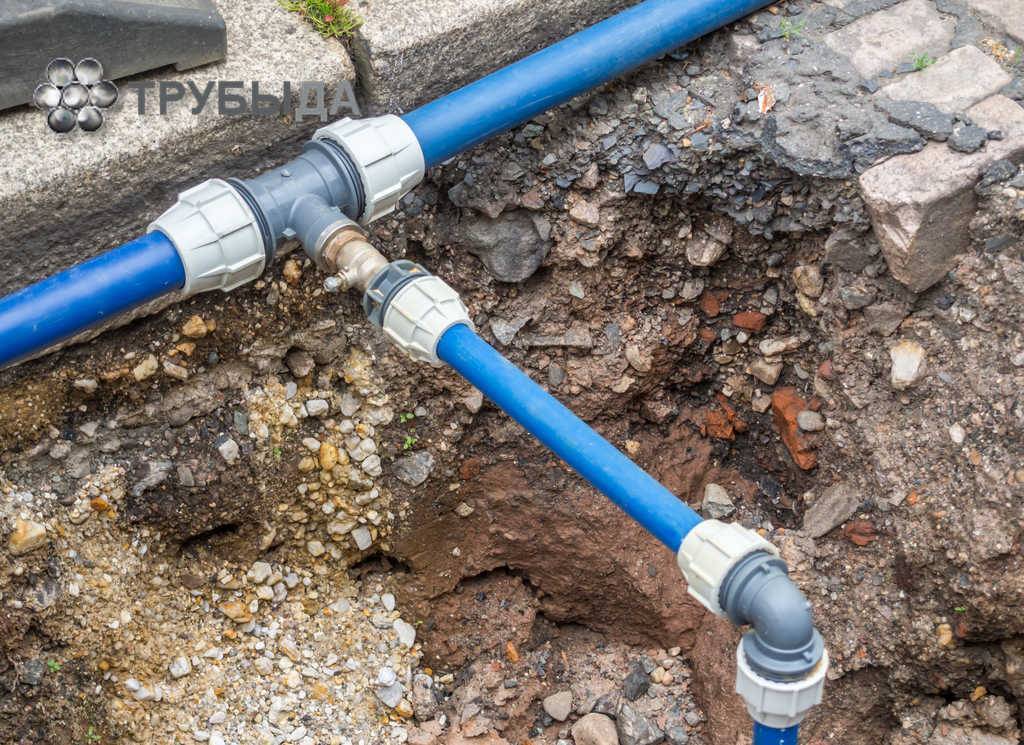

Крестовины и тройники. Так называются элементы, предназначенные для соединения трех или четырех труб одновременно, что нередко требуется для монтажа водопровода. Выпускаются в самых разных вариациях: с различными по размеру диаметрами отверстий, с фитингами под трубы других видов, к примеру, под металлопластик или медь, с внутренней и внешней резьбой различных размеров.
Обводы. Так называются особым образом отформованные изгибы, которые используются для обведения трубы вокруг какого-либо небольшого препятствия. При этом желательно, чтобы расстояние от трубопровода до стены было минимальным. Обвод вваривается в разрыв на участке водопровода так, чтобы лежащие до и после него отрезки трубы были прямыми.
Кроме этих комплектующих выпускаются и другие элементы. Среди них заглушки, использующиеся для перекрывания ненужных ответвлений водопровода, специальные шаровые краны для полипропиленовых трубопроводов.
Для закрепления труб к стене применяются особые клипсы, которые подбираются под диаметр детали. Могут быть одинарными или двойными. Специалисты советуют выбирать трубы и комплектующие одного производителя. Так будет меньше проблем при монтаже, и система получится более качественной.
Для труб ПП всех размеров выпускают широкий сортамент соединительных деталей, позволяющих в быстром темпе провести монтаж пластикового контура и при необходимости подсоединить его к металлическим веткам
Демонтаж старого водопровода
Начинать прокладку водопровода из полипропилена своими руками необходимо с демонтажа старых труб, если они имеются, естественно.
Шаг 1. Напишите в управляющую компанию или ТСЖ заявление на перекрытие стояка. В назначенный день сантехник должен прийти и закрыть подачу воды. Не забудьте предупредить соседей о планируемых работах.
Шаг 2. Отсоедините водопровод в квартире от общего стояка. Если трубы были проложены давно и все соединения «прикипели» друг к другу – срежьте их пилой-болгаркой.
Демонтаж водопровода
Шаг 3. Если планируется замена стояка, то срежьте старый таким образом, чтобы из пола и потолка выходили отрезки трубы длиной примерно 0,5 м. Затем прочистите их при помощи специального троса. Далее нарежьте резьбу и смонтируйте новый стояк из полипропилена. На отводе в квартиру установите запорную арматуру.
Шаг 4. Отключите от линий ХВС и ГВС в квартире все потребители – раковины, ванну, унитаз, стиральную машину и т. д.
Шаг 5. Демонтируйте клипсы или другие крепежи, использовавшиеся в ходе монтажа старого водопровода.
Демонтаж старого водопровода
Шаг 6. Срежьте болгаркой или просто снимите с креплений старые трубы
При этом соблюдайте осторожность – в трубах еще может оставаться вода. Кроме того, постарайтесь в процессе демонтажа не повредить хрупкую сантехнику
Расчет материала и расходников
Любому монтажу должен предшествовать этап проектирования, когда составляется подробная схема будущей системы с указанием следующих параметров:
- число потребителей;
- количество и расположение счетчиков;
- места нахождения фильтров;
- количество и точки установки кранов.
После этого выбирается тип схемы следования воды по трубопроводу. Чаще всего это либо коллекторная (параллельная) система, либо последовательная система – отвод при помощи тройников. Данные чертежи определяют количество требуемого материала — труб, фитингов соединения и прочих расходников.
Многообразие труб, фитингов и других элементов соединения
Стоимость резьбовых муфт МРН и МРВ не маленькая, поэтому необходимо точно рассчитать их потребность. Покупая фитинги и трубы, нужно предусмотреть определенный запас этих материалов. Обязательно необходимы фиксирующие трубопровод крепежи, которые устанавливаются с интервалом 50 см друг от друга.
Установленные трубы оборачиваются изоляцией – вспененным полиэтиленом, расход которого нужно просчитать заранее. Как правило, изоляции приобретается столько же погонным метров, сколько труб. Предназначений у полиэтиленового слоя несколько:
- профилактика появления конденсата;
- шумоизоляция транспортируемого по трубам;
- комфортное размещение трубопровода в штробах, монолитных конструкциях;
- запас пространства для расширения под воздействием температур.
Выполнение соединений
Такая работа не сопряжена с какими-либо осложнениями. Тем не менее, несоблюдение некоторых тонкостей может привести к некачественной установке водопроводного контура и последующим проблемам.
Стыковка труб между собой производится следующим образом:
- Прежде всего, трубы нарезают на куски нужной длины с помощью ножовки или трубореза.
- Далее производят зачистку торцов трубы, чтобы устранить заусенцы – тогда соединение будет более прочным и надежным.
- Следующим шагом под трубы подбирают фитинги – как вы помните, все уголки, переходники и муфты были закуплены заранее.
- Теперь на специальный паяльник надевают насадку, соответствующую сечению фитингов и труб, которые будут обрабатываться.
- Прибор включают в сеть и начинают прогрев насадок. Время и степень нагрева напрямую зависят от качества оборудования и толщины стенок трубы. Теперь помещают с усилием соединяемые детали на насадки паяльника.
- Ожидают несколько секунд, как правило, от 5 до 7, снимают элементы с паяльника, и, не проворачивая, вставляют друг в друга.
- Стыкуемые детали прижимают в течение 30-40 секунд, после чего оставляют для остывания. По истечении часа полипропилен полностью полимеризуется и получится прочный стык. Проделав такую операцию со всеми стыками системы, вам останется лишь протестировать ее на предмет герметичности.
Вместе с паяльником обычно прилагают инструкцию, которая поможет правильно произвести работы по стыковке труб из полипропилена.
Почему стоит выбрать полипропилен?
Традиционным материалом для водопроводных труб издавна считалась сталь.
Однако сегодня этот вариант применяется достаточно редко. Ему на смену пришли различные пластики, среди них – полипропилен.
Популярность труб ПП неслучайна, потому что у материала есть множество достоинств:
- Высокая устойчивость к агрессивным средам в течение длительного времени. Кроме того, полипропилен не подвержен коррозии.
- Долговечность. Производитель гарантирует беспроблемную эксплуатацию своей продукции в течение минимум 50 лет, что больше, чем у аналогов в три раза.
- Хорошая герметичность соединений. По сравнению с другими видами пластиков она считается лучшей.
- Высокое звукопоглощение. Шум воды, проходящей по трубопроводу, полностью поглощается материалом.
- Полная экологическая безопасность полипропилена, его разрешено использовать для обустройства питьевого водопровода.
- Низкое гидравлическое сопротивление, поэтому потери напора отсутствуют.
- Небольшой вес, что существенно облегчает установку, ремонт и транспортировку деталей.
- Простота монтажа. Это обусловлено широким ассортиментом комплектующих, удобством резки и подгонки деталей.
- Возможность скрытой укладки трубопровода.
К наиболее значимым недостатком труб из полипропилена можно отнести высокое значение теплового расширения и низкую термостойкость, что требует особого внимания при выборе материала для обустройства горячего водоснабжения.
Кроме того, полипропилен непластичен, поэтому для изменения направления магистральной ветки требуется использование соединительной фурнитуры.
Благодаря техническим качествам ПП трубы могут использоваться как в устройстве новых сетей водоснабжения, так и в подключении новых веток к существующим металлическим контурам
Еще один минус таких труб – необходимость использования специального оборудования. Для соединения деталей применяется пайка, которая выполняется при помощи специального паяльника с насадками.
Для резки элементов желательно использовать специальные ножницы. Правда, этот недостаток легко исправляется. Большинство магазинов, торгующих полипропиленовыми трубами, предоставляют оборудование для пайки в аренду.
Трубы из полипропилена – отличная альтернатива традиционным стальным деталям. Они не подвержены коррозии, устойчивы к агрессивным средам, экологичны, надежны и долговечны
Особенности проектирование системы
Самостоятельный монтаж водопровода из пластиковых труб требует составления подробной схемы. Если за дело берется неопытный строитель, лучше попросить помощи у тех, кто уже сталкивался с подобными работами
Очень важно составить проект трубопровода так, чтобы в нем было минимальное количество изгибов и пересечений. Так же важно постараться разработать схему таким образом, чтобы протяженность трубопровода была наименьшей, а сам он был эргономичный. Начинаем выполнение проекта с выбора варианта исполнения
Подключение основной магистрали к различным сантехническим устройствам может выполняться закрытым или открытым способом. Первый вариант более сложный и потребует профессионального исполнения и очень точного расчета. Предполагается, что все трубы, которые будут убираться в стену, выполняются из единого куска, без стыков. Места соединений обязательно должны быть доступными для осмотра и профилактических работ
Начинаем выполнение проекта с выбора варианта исполнения. Подключение основной магистрали к различным сантехническим устройствам может выполняться закрытым или открытым способом. Первый вариант более сложный и потребует профессионального исполнения и очень точного расчета. Предполагается, что все трубы, которые будут убираться в стену, выполняются из единого куска, без стыков. Места соединений обязательно должны быть доступными для осмотра и профилактических работ.

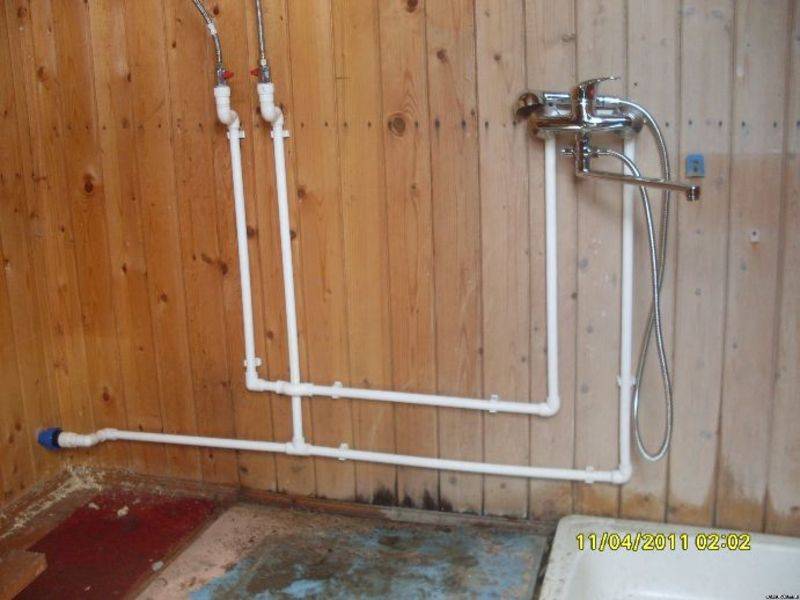

Гораздо более простой вариант – открытая разводка. Она предполагает монтаж труб в вертикальных плоскостях по углам помещения, в горизонтальных – по уровню пола. Такой метод выбирается с целью сделать разводку наименее заметной
Открытая система кроме простоты монтажа имеет еще одно важное достоинство: легкость в обслуживании и ремонте. Кроме того в случае протечки ее всегда можно будет вовремя заметить и ликвидировать. Разводка для водоснабжения может быть выполнена разными способами
Разводка для водоснабжения может быть выполнена разными способами.
Вариант #1 — последовательная разводка
Последовательная или, как ее еще называют, тройниковая система предполагает последовательное подведение трубопровода от основной магистрали к точкам водопотребления. От стояка с вводным запорным устройством должны отходить две трубы: с холодной и с горячей водой. От них с помощью тройников организуются отводы ко всем точкам потребления. Главные преимущества такого способа – экономичность, так как используется минимальное количество материалов, и простота в монтаже.
К числу недостатков можно отнести зависимость устройств-потребителей друг от друга. То есть если водопровод из полипропилена будет организован таким способом, для отключения одного прибора придется перекрывать всю систему. Этот негативный фактор можно нейтрализовать, установив запорную арматуру на каждую ветку. Кроме того при одновременном включении нескольких точек возможны перепады давления. Тройник – достаточно объемный узел и не всегда можно найти подходящее для него место в санузле.
Последовательная разводка водопровода — самый экономичный вариант, который потребует наименьшего количества материала и минимальных денежных затрат. Однако для обслуживания одной точки водоразбора придется отключать всю систему
Вариант #2 — параллельная или коллекторная система
Параллельная разводка предполагает наличие в конструкции коллектора, устройства с единственным вводом и несколькими выводами, их количество соответствует числу точек водопотребления. Каждый водоразбор подключается к индивидуальному выводу. Достоинства такой системы очевидны: для обслуживания и ремонта нет необходимости отключать всю систему. Вода распределяется равномерно на все точки потребления, поэтому даже в момент перепадов давления все приборы получают одинаковое количество воды.
Все приборы управления системой собраны в одном месте – в коллекторном шкафу. Есть возможность поставить на выходы приборы учета или регулятор давления для обеспечения заданного напора воды в конкретное сантехническое устройство. Недостатки – большое количество разводок и, как следствие, более высокая стоимость системы, трудоемкость монтажных работ.
Параллельная разводка требует наличия коллектора, устройства с одним входом и несколькими выходами. Их количество соответствует числу потребителей воды. Наличие коллектора дает существенные преимущества системе
Каких ошибок избегать
Есть наиболее распространенные ошибки, которых стоит избегать при монтаже полипропиленового водопровода. Например, из-за материала труб, напоминающего пластик, некоторые считают, что их можно сгибать. Увы, это не так: для мест с поворотом трубы необходимо использовать специальные уголки. Есть и те, кто при сварке, вставляя один элемент в другой, старается его повернуть. Этого тоже не надо делать, так как нарушается прочность соединения. Наконец, при монтаже на стене трубы холодного водоснабжения лучше всего расположить над трубами с горячей водой. Это дает возможность избежать появления конденсата при эксплуатации водопровода.
Материалы для устройства пластикового водопровода
Полипропилен самый легкий из пластмасс, но при этом прочен и химически стоек. Кроме того, он начинает размягчаться лишь при +140°C, а плавится при +175°C, то есть, может использоваться даже в системах отопления, не говоря уже о сетях горячей воды.
В систему водопровода кроме труб входят разнообразные соединительные детали. Обобщенно их называют фурнитурой или фитингами. Наиболее часто встречаются:
- Колена с разными углами изгиба, тройники и крестовины для разветвления труб под разными углами. Они бывают как прямые с отводами под 90° так и угловые под 45°, 30° и т.д.
- Муфты простые и редукционные для соединения труб одинаковых или разных диаметров.
- Редукции или иначе переходники с одного диаметра труб на другой. Редукционными, то есть имеющими разный диаметр отводов могут быть тройники, колена, муфты, обводы и т.д.
- Обводы — изогнутые трубы, для устройства пересечений трубопроводов.
- Комбинированные фитинги — у них с одной стороны металлическая резьба, с другой полипропиленовый отвод. Нужны такие изделия для сопряжения пластика и стальной резьбы на трубах и оборудовании.
Помимо перечисленных выше деталей полипропиленовые трубопроводы комплектуются разнообразными кранами, вентилями, клапанами, компенсаторами, изготовленными из полипропилена полностью или частично. Для крепления труб к стенам применяют различного устройства крепежные приспособления — хомуты, дюбеля с зажимами и проч.
Сами трубы так же имеют различный диаметр и рассчитаны на разное давление. Кроме того, трубы могут быть сплошными или многослойными, армированными металлом или стекловолокном.
В нашем случае речь пойдет об устройстве пластикового водопровода своими руками в квартире или доме, поэтому труб марки PN20 рассчитанных на давление до 20 бар более чем достаточно. Разнообразия диаметров тоже не требуется. Для внутриквартирного пластикового водопровода за глаза трубы 20 мм, разве еще для стояков многоэтажек могут понадобиться трубы порядка 25 – 32 мм.
Для водопровода горячей воды применим трубы, армированные стекловолоконной сеткой. Необходимо армирование для того, что полипропилен при нагреве расширяется куда сильнее металла и сплошная труба, расширяясь, будет изгибаться либо давить на соединения.
Чтоб сгладить эти деформации существуют температурные компенсаторы. Но при скрытой в стене разводке их установка непрактична, а при открытой прокладке они выглядят не слишком эстетично.
↑ Самостоятельный монтаж
В частном секторе отопление чаще монтируют своим силами. Для этого сначала разрабатывают проект, покупают требуемые материалы, отопительное оборудование и инструменты.

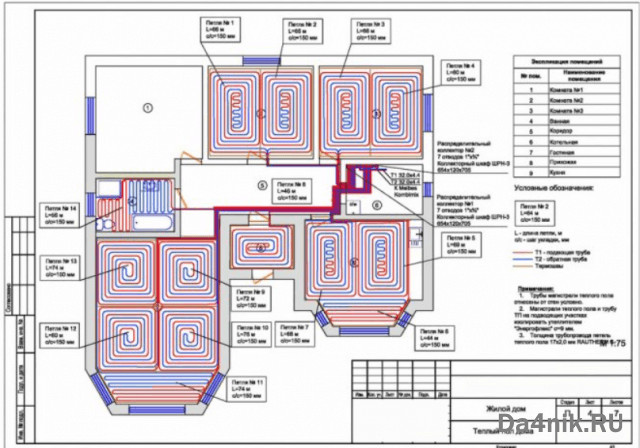

Разработка проекта
Проект – это генплан и руководство к действию. Он позволяет заранее определить, какие материалы и в каком объёме необходимы для сборки и монтажа отопления.
В ходе разработки проекта требуется учесть:
- тип и количество труб, а также коллекторов;
- материал изготовления стен и полов;
- необходимое количество электронасосов и фильтров;
- число точек водоразбора;
- вместимость всей системы и расширительного бачка;
- обустройство нижней точки системы;
- места расположения всех узлов контура и расстояние между ними.
Чтобы точно рассчитать все размеры, понадобится общий чертеж дома.
Требуемые для монтажа инструменты и материалы
В соответствии с разработанным проектом рассчитывают количество требуемых для монтажа отопления материалов.
Основными являются:
- пластиковые тубы;
- фитинги;
- запорная арматура;
- регистры;
- расширительный бачок;
- крепежные элементы;
- электрический насос.
Кроме того, нужны крепежи (хомуты, кронштейны и т.д.) и отделочные материалы (грунтовки, шпатлёвки, краски, строительные растворы и т.д.).
Потребуются также следующие инструменты:
- перфоратор и электродрель;
- болгарка;
- рулетка и уровень;
- молоток;
- шуруповерт;
- паяльник для сварки пластиковых труб с набором насадок.
Для соединения фитингов, батарей и других элементов системы нужны разводные ключи.
Монтаж полипропиленовых труб
Трубопровод – это одна из главных частей отопительной системы, поэтому он должен быть обязательно указан в проекте с точными размерами, рабочими параметрами и т.д.
Поэтапный процесс монтажа:
- Нанесение разметки на стены и пол.
- Установка монтажных креплений: кронштейнов, хомутов и желобов.
- Резка полипропиленовых труб и поэтапная сварка участков.
- Подключение запорной арматуры.
- Монтаж регистров отопления.
- Подключение батарей к трубам из полипропилена.
- Подсоединение котла отопления.
- Заполнение системы теплоносителем.
- Проверка работы системы.
- Запуск контура отопления в работу.
Особенности сортимента полипропиленовых труб
Полипропилен – это разновидность пластмассы, получаемая путем крекинга нефтепродуктов и газов нефти. Ее основа – газ пропилен. Под высоким давлением с присутствием катализатора проводится реакция полимеризация, в результате которой и получается полипропилен. Из него впоследствии производят трубы. Для водопроводов выпускается две разновидности таких изделий: одно и многослойные.
Первый вариант предназначен в основном для различных типов трубопроводов, по которым транспортируется холодная вода. Многослойные или армированные детали используются для обустройства магистралей с горячей водой, применяются они и для монтажа отопительных систем. Их главное отличие – наличие нескольких слоев полипропилена, между которыми проложен усиливающий материал.
Это может быть алюминиевая фольга, полиэтилен или стекловолокно. Детали различаются толщиной армирующего слоя и основы.
В изготовлении полипропиленовых труб используется такая маркировка материала, применяемого при изготовлении:
- РР-Н. Изделия для холодной воды, могут использоваться для вентиляционных систем.
- РР-В. Материал для выпуска продукции с высокой ударной стойкостью. Предназначены для обустройства холодного водоснабжения и подогрева полов.
- PP-R. Изготовленные из него трубы могут использоваться для обустройства водопровода любого типа.
- PPs. Применяется в производстве трудновоспламеняемых изделий, предназначеных для трубопроводов, по которым транспортируются опасные вещества.
Классификация материалов, использованных в изготовлении трубопроводной продукции из термопластов для сооружения коммуникаций, приведена в ГОСТ за номером 52134-2003.
Однослойные полипропиленовые трубы применяются в основном для транспортировки холодной воды
Маркировка готовых изделий иная. Для полипропиленовых труб используется следующее номенклатурные обозначения:
- PN10. Продукция, выпускаемая для транспортировки холодной воды с рабочей tº не более +20º С.
- PN16. Универсальные изделия, которые можно использовать для сооружения водопроводов с холодной и горячей водой. Однако температура жидкости не должна превышать +60º С. Выпускается редко, к тому же ограниченными партиями.
- PN20. Трубы, обеспечивающие нормальную транспортировку жидкости tº +80ºС. По аналогии с предыдущим видом относится к числу универсальных.
- PN25. Устойчивые к высокому давлению детали, могут использоваться как для водопроводов, так и для отопления. Трубы армированы алюминиевой фольгой, могут использоваться в транспортировке воды температурой до +95ºС.
Согласно маркировке труб определяется давление, которому трубы ПП могут сопротивляться при перемещении по ним воды. Например, трубы PN 10 нормально работают при 1 мПа, PN 20 при 2 мПа, PN 25 при 2,5 мПа.
Полипропилен чувствителен к ультрафиолету, поэтому выпускаются трубы разного цвета. Наибольшую устойчивость к уф-излучению имеют черные детали. Производство полипропиленовых труб стандартизировано, поэтому выпускаются они в определенных размерах.
Многослойные армированные трубы могут выдерживать более высокие температуры и давление. Армирующий слой может быть из алюминия, как на рисунке, или стекловолокна
Первое, на что нужно обращать внимание, это внутренний и наружный диаметры. Обозначены они могут быть как в дюймах, так и в привычных миллиметрах
Значения диаметров определяют подбор размеров арматуры, которая будет использоваться для соединений деталей трубопровода.
Внешний диаметр изделий варьируется в пределах от 16 до 500 мм. Длина труб может быть от 2 до 5 м, что вполне достаточно для обустройства внутридомового водопровода. Тем более, что изделия легко поддаются обработке.
Диаметры труб ПП необходимо учитывать при подборе соединительных деталей для сборки трубопровода. Собирается он посредством наразъемных соединений с применением фитингов и тройников (+)
Что потребуется в работе
Оборудование для монтажа водопровода:
- сварочный аппарат для пластиковых труб с насадками;
- электрический лобзик или обычная ножовка для металла;
- перфоратор;
- клупп – специальное устройство для нарезки резьбы;
- болгарка;
- маркер;
- уголки и саморезы для крепления к стенам.
Необходимые материалы:
- ПП трубы;
- фитинги, разъемные или неразъемные;
- тройники;
- муфты;
- углы (для монтажа наклонных участков магистрали).
Какой дом Вам нравится больше?
Дом из бруса 14.58%
Кирпичный дом 9.25%
Бревенчатый дом 5.94%
Дом из газобетонных блоков 17.9%
Каркасный дом 35.87%
Дом из пеноблоков 16.46%
Проголосовало: 2777
Температура окружающей среды при работе должна быть не менее +5ᵒС. Все детали проверяются на наличие дефектов, очищаются от грязи, а непосредственно во время сварки/монтажа располагаются подальше от открытых источников огня.
Монтаж пластиковых труб своими руками
Пластиковые трубы закрепляются на стенах при помощи специальных крепежных элементов – клипс. Между собой они соединяются при помощи пайки или механическим способом с использованием различных муфт и фитингов. Для соединения пластиковых элементов с металлическими участками применяют особые виды фитингов и переходников.
- Полипропиленовые и полиэтиленовые изделия спаиваются при помощи специального паяльника. Данный инструмент не требует специфических знаний и умений и достаточно несложен в применении.
- В комплектацию паяльника входят различные насадки под трубы разного диаметра. Температура его нагрева регулируется, поскольку для соединения разных материалов требуется разная температура.
- Для соединения двух участков их требуется отрезать под прямым углом и зачистить фаски. После этого соединяемые элементы устанавливают на место крепления к стене при помощи клипс.
- Затем необходимо выбрать насадку на паяльник соответствующего диаметра. Соединяемый участок и фитинг нагревают в течение нескольких секунд, а затем плотно вставляют друг в друга. Время нагревания зависит от толщины материала и его диаметра. При правильном выполнении всех условий и соблюдении технологии после остывания материала получается качественное неразъемное соединение. Затем следует повторить процедуру для второго соединяемого участка трубопровода.
- Следует заметить, что при стыковке не допускается делать вращательные движения, элементы должны соединяться только при помощи надавливания. Приобретение сварочного аппарата для пластиковых труб может быть нецелесообразным. Для разового использования можно сделать паяльник своими руками из электродрели и старого утюга, приобрести потребуется только насадки разного диаметра.
- Механическое соединение участков трубопровода осуществляется при помощи фитингов различного вида и назначения. Компрессионные фитинги обеспечивают плотность соединения за счет обжимного кольца и накидной гайки. Соединение при помощи пресс-фитингов осуществляется при помощи специальных клещей и обжимной шайбы. Пуш-фитинги имеют особую конструкцию, которая обеспечивает плотное и неразъемное соединение при воздействии на него напора воды.
Планирование системы
Из-за того, что ППР трубы не гнуться, при разрабатывать схему разводки надо так, чтобы обходов и поворотов было как можно меньше. Ведь все они делаются при помощи фитингов, а они имеют солидную стоимость (по сравнению с трубой). Потому стараемся разводку оптимизировать — сделать как можно меньше поворотов, обходов и изгибов.
Последовательное (тройниковое) подключение
Монтаж водопровода из полипропиленовых труб с последовательным подключением потребителей (сантехники и бытовой техники) используется в небольших системах. Обычно в них 5-6 точек подключения. При такой организации водопровода от стояка отходит одна труба, она последовательно обходит все точки подключения. В случае с PPR-водопроводом все ответвления делают при помощи тройников, потому данный тип еще называют тройниковым.
Монтаж водопровода из полипропиленовых труб последовательным подключением потребителей
Плюс этой системы — необходимо небольшое количество труб, а минус — давление на каждом ответвлении падает. В результате, при одной-двух работающих точках разбора, третьей, находящейся дальше от стояка, давления может просто не хватить.
Параллельная (коллекторная) разводка
Параллельная схема подключения называется еще коллекторной. Это потому, что после отвода от стояка устанавливается специальное устройство — коллектор. Это элемент с одним входом и некоторым количеством выходов. Есть из полипропилена и металла. Для водопровода более подходящие (и более дешевые) коллекторы из полипропилена.
Схема подключения такова, что от каждого отводов тянется отдельная труба к каждому потребителю (иногда к небольшой группе потребителей).
Параллельная схема монтажа водопровода из ППР труб
Подводка с сантехнике и бытовой технике
В каждом из способов монтажа водопровода из полипропиленовых труб к конкретному потребителю подходит труба. Есть два способа подключения к системе: гибкая и жесткая подводка.
Жесткая подводка более надежна: PPR трубы и фитинги имеют высокую прочность. К тому же в этом случае имеется только одна резьба — на месте подсоединения потребителя. Но данный тип подводки требует высокой точности исполнения: погрешность может составлять всего несколько миллиметров. Этого при монтаже полипропиленового водопровода своими руками добиться сложно, потому чаще используют гибкую подводку. Только будьте внимательны, в некоторых случаях ее использование невозможно: подключать газовые котлы или газовые колонки, подводить воду к накопительным водонагревателям, водяным полотенцесушителям рекомендуют только с использованием жесткой подводки.
Варианты исполнения жесткой подводки
Мягкая подводка, наоборот, не требует высокой точности — погрешности нивелируются гибким шлангом в оплетке из нержавеющей стали или шлангом, который используют для подключения стиральной машины или посудомойки. Тубы выводят примерно в том районе, где устанавливается техника или подключается сантехника. Завершается она переходником на металл, к которому подключается шланг гибкой подводки (вторым своим концом он подключается к прибору).
К переходникам подсоединяются гибкие шланги
Этот вариант менее надежный, так как многое зависит от качества гибкой подводки. Также не самый приятный момент — наличие двух резьбовых соединения, а это — потенциальное место для появления течи.
