Нюансы монтажа
Монтаж водяного тёплого пола должен проходить по заранее продуманной схеме. Коллектор требует оборудованного под установку места, это может быть как помещение котельной, так и скрытый в стене отсек. Рациональность установки промежуточных коллекторов зависит от того, обеспечивается ли экономия по сравнению с прокладкой труб от центрального распределительного узла, а также допустим ли такой рост длины наибольшей петли. Подвод трубок к зонам обогрева рекомендуется выполнять по помещениям, не требующих целенаправленного нагрева пола: кладовые, коридоры и иже с ними.

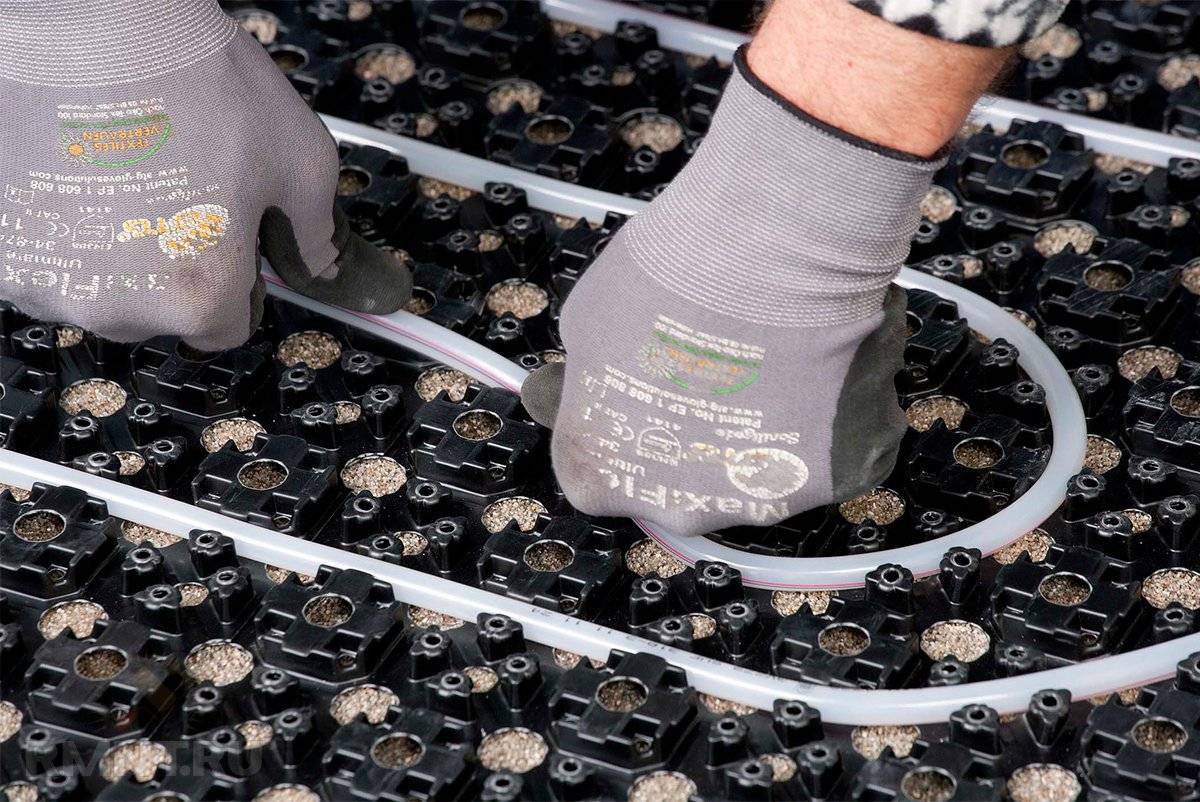

Крепить трубки тёплого пола следует только к специальной монтажной системе. Перфорированная лента или сетка обеспечивают точную регулировку шага установки, надёжную фиксацию на время застывания смеси и необходимые для температурного решения зазоры.
Что потребуется для подключения теплого пола к централизованной системе отопления
Как и при прокладке любой линии коммуникаций в доме, укладка теплый полов требует тщательной подготовки. Здесь будет уместно уяснить для себя несколько принципов, которые являются определяющими для успешной последующей работы. Например:
- есть ли конструктивная возможность подключить к установленным в квартире радиаторам не только новый водяной контур, но и другие важные элементы отопительной системы (коллектор, смесительный узел, насос, трехходовый клапан, );
- есть ли практическая возможность понизить температуру теплоносителя минимум до 55С (в стояке и в батареях отопления температура нагрева воды нередко достигает больших значений, 65-75С);
- каково рабочее давление теплоносителя имеет централизованный стояк в квартире, не превышает ли давление нормативные параметры в 8-9 атм.
Теплый пол от батареи подключается по стандартным схемам, каждая из которых имеет свои технологические отличия и эффективность. Оптимальной будет схема монтажа, в которую вы сумеете включить коллектор, узел смешения и приборы регулировки.
Основным элементом, без которого ваш водяной пол будет малоэффективен, является узел смешения. Трехходовой клапан так же не будет лишним, взяв на себе задачу обеспечения безопасности и регулировки температуры нагрева теплоносителя. Циркуляционный насос, термодатчики и термостат входят в группу безопасности
Неважно, подключаете ли вы напрямую водяной теплый пол к стояку или к батарее, в каждом отдельном случае вам потребуется специальное оборудование
Рассматривать принцип работы каждого элемента системы сейчас не будем, для этого есть в другие источники информации
Сейчас важно ознакомиться с тем, какие на практике применяются схемы установки теплых полов, работающих от теплоцентрали
Выбор схемы подключения
Перед тем, как производить подключение теплого пола к системе отопления, важно выбрать оптимальную схему монтажа. Она зависит от потребностей владельца в отопительных приборах и конструктивных особенностей дома. В частности, конструкция водяного теплого пола зависит от площади и формы помещения, его планировки и деления на зоны, схемы расстановки мебели и бытовых приборов, а также от наличия в комнате наружных стен, пропускающих вовнутрь дома холод с улицы
В частности, конструкция водяного теплого пола зависит от площади и формы помещения, его планировки и деления на зоны, схемы расстановки мебели и бытовых приборов, а также от наличия в комнате наружных стен, пропускающих вовнутрь дома холод с улицы.
Наиболее распространенные схемы подключения предполагают спиралевидную укладку труб.
Однако, если необходимо сконструировать водяной пол своими руками в больших комнатах, то можно выбрать вариант укладки труб в виде петель или змейки. В независимости от выбранной схемы, для проведения работ по подключению мастеру потребуется купить гребенку для отопления, коллектор, циркуляционный насос, фитинги, шаровые клапаны, трубы, распределитель отопления и прочее оборудование.
Схема монтажа с использованием системы отопления
Гидравлические теплые полы, подключенные к системе отопления, могут использоваться для обогрева всего дома, однако такой вариант приемлем лишь для частных домов, не зависящих от централизованного отопления. Желающим установить теплый пол в квартире от центрального отопления следует понимать, что такой вариант нецелесообразен по ряду причин. Среди них возможность гидроударов, низкое качество теплоносителя, высокое сопротивление воды в трубах, скачки температуры и пр.
В тоже время, жителям частных домов и владельцам квартир с проектами автономного обогрева сделать полноценный теплый пол от отопления своими руками не так сложно, главное придерживаться правильного порядка действий.
Данный элемент предназначен для регулирования температуры теплоносителя, поскольку слишком горячая вода, предназначенная для настенных радиаторов, в системе теплого пола является недопустимой. Смесительный узел понижает температуру до приемлемых значений, которые составляют 35-40 градусов.
Сама схема подключения теплого пола к системе отопления имеет следующий характер. В строгой последовательности к системе отопления на подачу сперва подключается циркуляционный насос, затем датчик температур и в заключение трехходовой смесительный клапан. В свою очередь, на обратку устанавливается еще один клапан, выход которого соединен с трубой подачи охлажденного теплоносителя, циркулирующего по контуру к смесительному клапану.
После того, как схема собрана, теплоноситель будет циркулировать по контуру теплого пола в следующей последовательности. Сначала циркуляционный насос подает воду в систему теплых полов, затем теплоноситель охлаждается трехходовым клапаном, после чего проходит по всему контуру и возвращается на обратку.
Схема коллекторного подключения
Можно подключить теплый пол от котла отопления и другим методом. Для этого потребуется коллектор и гребенка. Схема подключения предельно проста и подразумевает всего несколько этапов. На первом этапе потребуется гребенка для отопления цена которой зависит от модели. С ее помощью производится соединение труб греющих контуров с коллектором. А второй этап состоит в подключении коллектора к отопительному котлу. Однако для того, чтобы схема работала с максимальной отдачей, в процессе монтажа необходимо придерживаться некоторых нюансов.
В частности, важно проследить за правильностью монтажа коллектора. Он должен быть установлен с расчетом того, что в дальнейшем трубы отопления можно будет подвести и подключить максимально удобно. Конструкция коллектора для большей функциональности системы должна включать в себя перечисленные ниже элементы:
Конструкция коллектора для большей функциональности системы должна включать в себя перечисленные ниже элементы:
- насос;
- смеситель;
- сливной кран;
- воздухоотводчик.
Для удобства настроек и контроля показателей работы системы, коллектор может быть дополнительно оборудован термостатическими приборами, регулирующими уровень прогрева теплоносителя, циркулирующего в контуре.
Подключение через трёхходовой клапан
Несколько иным по сборке и принципу работы является вариант подключения обогреваемого пола через трёхходовой клапан, который на схеме снизу показан стрелкой.
Такая схема применяется в случаях, когда кроме тёплого пола в системе присутствует ещё и контур основного отопления. Температуры теплоносителя в них будут разными, поэтому и нужен смесительный клапан.
Подключение через трёхходовой клапан
- Это устройство не только регулирует подачу воды в контур (монтируется на подающей трубе перед циркуляционным насосом), но и одновременно с помощью встроенного термостата контролирует её температуру, подмешивая холодный теплоноситель к горячему. При этом давление в трубопроводе соответствует давлению, настроенному на насосе.
- Однако точно дозировать количество воды для подмеса клапан не может, поэтому температура в контуре пола может оказаться или недогретой, или слишком горячей. Задача решается путём подсоединения к нему сервопривода, так как именно он балансирует работу системы и предохраняет полы от перегрева.
Клапан смесительный трехходовой
Схема со смесительным клапаном вполне доступна для самостоятельного монтажа, а оборудование для неё не требует больших затрат.
Структура системы
Многие думают, что трубы можно монтировать только в стяжку и только под керамическое покрытие. Это в корне неправильно, так как при желании контур водяного пола можно монтировать не монолитно, а на настилаемое основание. В этом случае трубы укладываются в гофру профлиста или на специальную подложку, которую вы видите на фото снизу. Их использование даёт возможность сделать водяные полы не только на бетонном основании, но и на балочном перекрытии деревянного дома.
Водяной теплый пол по деревянному перекрытию
Соответственно, и напольное покрытие может быть любым. Другое дело, что керамика лучше держит тепло. Она хоть и медленно нагревается, но зато так же медленно остывает, и если в доме несколько часов не будет работать котёл, полы будут долго оставаться тёплыми. Этому, опять же, способствует и бетонная стяжка, тогда как настильные полы остывают моментально.
Поэтому системы, выполненные монолитным способом, являются наиболее эффективным вариантом отопления для первых или цокольных этажей домов. Структуру такого пола вы можете видеть на представленной ниже схеме.
Структура теплого пола, выполненного монолитным способом
Как видите, пирог пола при монолитном исполнении состоит из:
- чернового основания;
- фольгированного утеплителя;
Фольгированный утеплитель
- системы труб с теплоносителем;
- пескоцементной стяжки.
Дальше уже всё зависит от вида напольного покрытия: плитка на клею, ламинат или ковролин на подложке, доски на лагах.
Что влияет на энергопотребление теплого пола
Принцип работы водяного пола

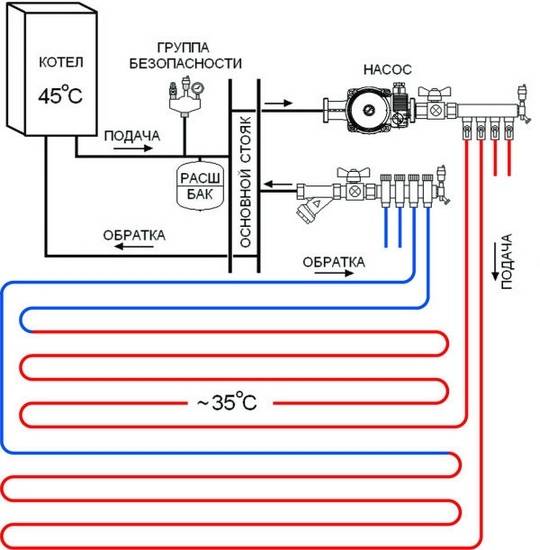

Самая простая схема, которая и показана на картинке, представляет собой два контура: основное отопление и пол.
Схема работы водяного теплого пола
Кроме систем трубопроводов, в ней присутствует бойлер, насосно-смесительный узел, коллектор.
- Нагретая вода проходит по контурам и возвращается обратно к котлу. Управляет всем этим коллектор, в котором установлен смесительный клапан с термодатчиком. Когда вода остывает ниже заданной температуры, заслонка открывается и в систему добавляется горячая вода.
- Как вариант, может быть и, наоборот, к горячей воде добавляется холодная – это уже зависит от того, какой именно клапан там установлен. Когда температура воды нормализуется, термостат закрывает клапан и прекращает подпитку.
- Такие схемы наиболее часто используются в автономных системах. При централизованной подаче горячей воды иметь дело сложнее, в таких трубопроводах очень нестабильное давление. Как минимум, в систему приходится включать расширительный бак.
Коллектор для теплого пола
Какие трубы для тёплого пола лучше
В принципе, трубы можно использовать любые. Но учитывая тот факт, что стальные сильно подвержены коррозии, а медные слишком дорогие, логично выбрать золотую серединку. Таковой можно считать:
PEX – трубы, изготавливаемые по технологии сшивки. При её использовании структура полимера упрочняется на молекулярном уровне, его пластичность сохраняется, прочность и термическая устойчивость увеличивается;
Трубы для теплого пола (PEX)
- PERT – трубы из термически модифицированного полиэтилена. Внешне их не отличить от PEX, если не прочитать надпись, но это совсем другая технология изготовления, при которой достигается наибольшая устойчивость полимера к высоким температурам. Хотя если учесть, что полы выше 40 градусов не нагреваются, это не очень актуально. По прочности эти виды труб примерно одинаковы;
- PERT/AL/PERT – трубы, представляющие собой композит из полимера и металла. В обиходе все их называют металлопластиковыми. Их прочность и устойчивость к высокому давлению превосходит вышеназванные варианты, но они более дорогие и менее гибкие;
Металлопластиковые трубы PERT/AL/PERT
очень удобна для монтажа в пол и нержавеющая гофрированная труба. Она ещё более гибкая, чем полиэтиленовая, собирается на фитингах и не требует пайки. Обладает высокой механической прочностью, в отличие от полимерных труб выдерживает любые перепады температур, в том числе и минусовые. Контур из гофрированных стальных труб лучше использовать в настильных схемах, так как их не могут повредить грызуны.
Нержавеющая гофрированная труба
Варианты укладки труб могут быть разными и показаны на фото выше. Диаметр труб для тёплых полов обычно применяется стандартный, 16 мм. Длина контура не должна превышать 120 м, так как из-за гидравлического сопротивления циркуляция в трубопроводе сильно замедлится, и вода в нём будет остывать, не дойдя до конца.
Варианты укладки труб теплого пола
Как запитать теплый пол от системы центрального отопления
Если в вашей квартире источником тепла является централизованная система отопления, то с установкой теплого пола возникнет ряд проблем. Начнем с того, что законодательно вмешиваться в ее работу запрещается, причем не только на территории Российской Федерации
И не важно, подсоединяете вы теплый пол или дополнительные радиаторы – инспекция моментально выпишет вам штраф, размер которого может быть немаленьким. В результате все придется узаконить, либо же от вас потребую демонтаж установленного оборудования
Вмешиваться в центральную систему отопления запрещено
Как энергетическая компания может узнать о несанкционированной врезке?
- Если вы тепло забираете для своих нужд, значит, его недополучат ваши соседи, так как извилистая система теплого пола становится причиной увеличения гидравлического сопротивления. Они начинают жаловаться в инстанции, после чего по всем квартирам по стояку проводится инспекция отопительного оборудования, на предмет наличия у жильцов несанкционированного оборудования.
- Если ваш теплый пол даст течь, и вы затопите соседей снизу, найти причину у проверяющих не составит большого труда. О последствиях вы уже знаете.
- В энергетических компаниях есть соответствующие служащие, которые следят за показаниями общедомовых тепловых счетчиков. Отклонения от нормы также могут стать причиной проверки.
- Также проверка может быть плановой, для чего не требуется никаких предпосылок со стороны жильцов дома или показания приборов.
Такая врезка в старых домах недопустима
Поэтому советуем не хитрить, и сразу обратиться за официальным разрешением в энергетическую компанию. Там вам выдадут все необходимые документы, в том числе и с техническими условиями, которыми вы будете руководствоваться при установке системы теплого пола. Далее вам понадобится разработать проект, выполнить монтаж и в завершение ввести ее в эксплуатацию.
Схемы укладки водяного контура
Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.
Смесительный узел и коллектор являются началом всей системы отопления. Водяные контуры подключаются в четкой последовательности. Начало трубопровода – к входному патрубку, конец трубы присоединяется к обратному клапану.
Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:
- монтаж трубы по схеме змейка»
- укладка трубопровода по схеме улитка;
- комбинированная схема.
При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.
В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.
Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.
Для помещений большой площади, где требуется для обогрева использовать несколько водяных контуров одинаковой длины, схема укладки трубопровода «змейка» очень удобна. Благодаря такому способу монтажа можно добиться сбалансированной работы всей системы отопления.

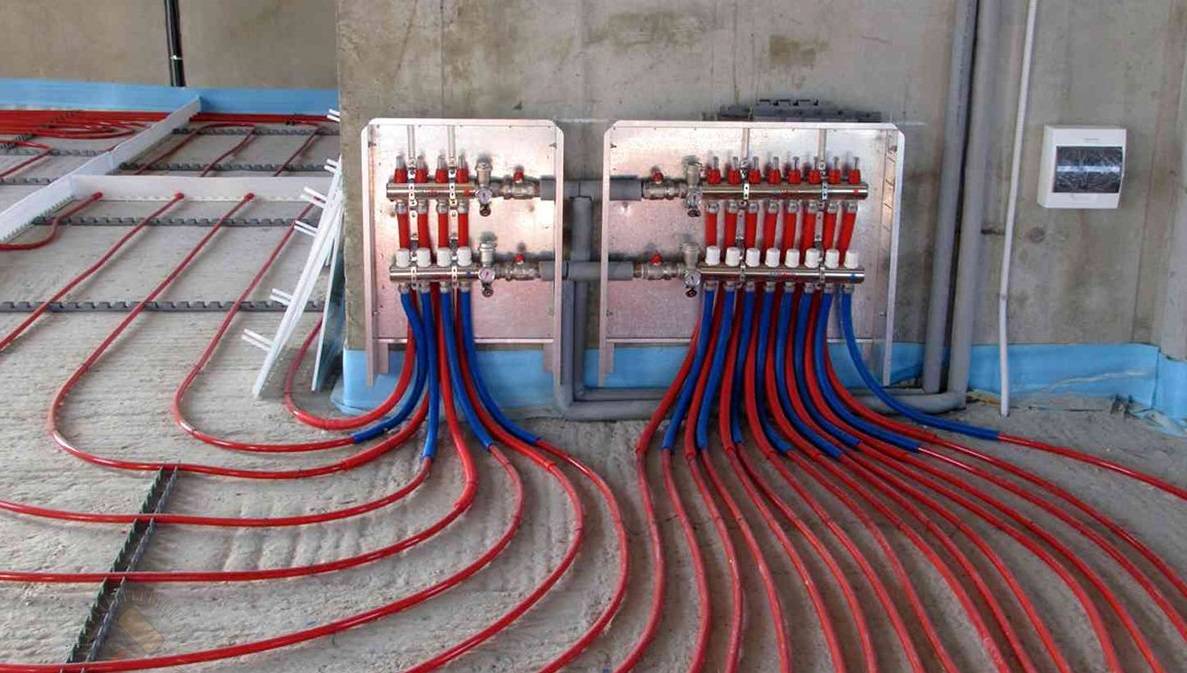

Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.
В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.
Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.
Теплоизоляционная подложка
Укладка трубопроводов происходит на подготовленное основание, которое формируют с применением специальных теплоизоляционных подложек. Используют такие варианты:
с фольгированным покрытием. Используется такой теплоизоляционный материал как пенофол. Данную подложку можно применять, когда нет необходимости в качественном утеплении перекрытия;
пенополистирольные плиты. Для повышения долговечности используется полимерный материал в качестве покрытия. Они могут оснащаться разметкой или специальными бобышками. В таком случае укладка трубопроводов водяного отопления будет осуществляться очень легко и быстро;
минераловатный утеплитель. Применяется в случаях, когда под конструкцией размещается неотапливаемое помещение или грунт. Данный теплоизоляционный материал должен устанавливаться с учетом нормативных требований к толщине и сопротивлению к теплопередаче.
Виды терморегуляторов. Подключение терморегулятора теплого пола.
При монтаже теплого пола при помощи нагревательного кабеля, подключение инфракрасного обогревателя теплого пола осуществляется только с использованием специально купленного или идущего в комплекте терморегулятора.
Как работает терморегулятор, разновидности терморегуляторов
Принцип работы терморегуляторов заключается в поддержании заданной температуры на одном уровне. Т.е. информация идет от датчика температуры, установленного в определенном месте под напольным покрытием. В случае, остывания или перегрева пола срабатывает реле, включающее или выключающее нагрев кабеля. Существуют различные модели терморегуляторов. Обычные механические, температура которых регулируется с помощью колесика на панели управления. И с электронным дисплеем. На таких терморегуляторах используется два варианта управления – кнопочное и сенсорное.
Помимо основной функции некоторые модели могут работать по таймеру, что позволяет сэкономить электроэнергию. Умные сенсорные модели позволяют устанавливать сразу несколько временных промежутков включения. На этом их преимущества относительно механических или бюджетных электронных моделей не заканчивается. Некоторые термостаты способны анализировать температуру прогрева воздуха в помещении со срабатыванием автоматики при достижении определенных показателей температуры.
Оптимальное место для терморегулятора
При подключении регулятора теплого пола с системой дополнительного контроля наружного воздуха стоит обратить внимание на то, чтобы на него не попадали прямые солнечные лучи, отсутствовал сквозняк и крепление было не на наружной, а на межкомнатной (внутридомовой) стене. Прибор не стоит устанавливать ниже 40 см от поверхности пола
Остальных критериев по выбору высоты нет. Следует только учесть удобство пользования и расположение температурного датчика, для удобства монтажа. Терморегуляторы по большей части не являются влагостойкими. Поэтому при монтаже теплого пола в ванных или саунах, их устанавливают в соседних помещениях.
Помимо самого термостата, существует некоторые моменты по подключению датчика теплого пола. Расстояние от стены должно быть не менее 50 см, а сам наконечник должен располагаться между витками нагревательного провода. Если рассматривать пленочный пол, то требования все те же, единственное отличие в расположении датчика на полосе нагрева карбоновой пленки.
Начнем с того, куда должен крепиться регулятор теплоты. Для него в стене сверлится обыкновенное отверстие с помощью коронки 68 мм под розетку.
Глубину стоит чуть увеличить, т.к. проводов в приборе достаточно много. Питающий провод должен быть отдельный от других розеток. Его следует тянуть от щитка выключателей с введением в схему отдельного АЗВ (автоматический защитный выключатель). Кабель, как правило, достаточно выбрать с жилами на 2,5 мм. Все зависит от обогреваемой площади, соответственно от потребляемой мощности. АЗВ берут на 16 ампер. Далее подготавливают штробу. Делают ее с учетом крепления внутри двух гофр отдельно датчика температуры и отдельно всей остальной проводки. Это связано с тем, что датчики иногда выходят из строя и доставать, а главное монтировать обратно термодатчик в готовой схеме монтажа будет намного удобнее.

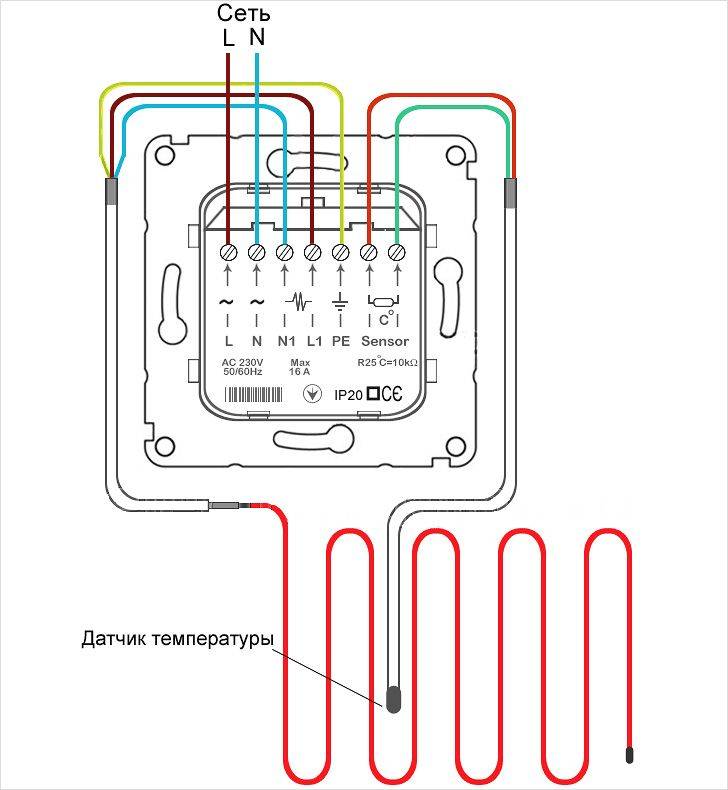

Электрический монтаж регулятора выглядит следующим образом
Питание 220В подключается к «1 и 2» контакту, важно соблюдать полярность фазы и нуля. Сам теплый пол подключается к контактам «3 и 4» и подключение датчика теплого пола (температуры) осуществляется в разъемы «6 и 7»
После подключения еще раз проверьте правильность установки наконечников проводов в нужные гнезда контактов. После чего можно делать пробный запуск. Пробный запуск выполняйте на этапе монтажа, чтобы, в случае чего, не пришлось вскрывать напольное покрытие или стеновую штробу.
Если происходит изменение температуры как по факту, так и по показаниям на дисплее терморегулятора, то все работает и можно завершать монтажные работы. В случае, если идет нагрев теплых полов, а показания температуры на регуляторе не меняются, то возможно не исправен или не правильно подключен термодатчик. Тогда необходимо еще раз все тщательно проверить.
Подключение терморегулятора к пленочному полу.
Схема подключения практически ничем не отличается от схемы с помощью греющего кабеля. Отличие в том, что датчик температуры монтируется без гофры. Головка датчика ложится на черную греющую полосу карбоновой пленки.
