Врезка в водопровод из стальных труб
Несмотря на повсеместное использование пластика, кое-где еще сохранились стояки из водогазопроводных стальных труб.
Врезку в такой стояк удобнее выполнять с помощью газовой сварки. Но если отвод от неё уже существует, задача облегчается.
Конечно, совсем замечательно, если на этом отводе уже установлен вентиль, пусть и негодный. В этом случае задача сведется к его замене, а если вентиль в нормальном состоянии, то к установке переходника на пластик или на диаметр внутриквартирной трубы.
Но бывает и так, что трубы старого водопровода просто вварены в стояк. И даже если вентиль стоит, то в таком состоянии, что его приходится просто срезать.
Чтобы нарезать резьбу на отводе потребуется клупп
Для нарезки резьбы нужно взять на время специальное устройство — клупп. В этом случае главное, что нужно сделать, обрезая старую трубу — оставить кусок отвода.
Важно! Большинство клуппов имеют храповой механизм, позволяющий проворачивать нарезающую резьбу плашку в ограниченном пространстве. Но встречаются и такие, рукоятью которых требуется совершать полный оборот, что не всегда возможно
Учитывайте это заранее.
Длина отвода должна быть достаточной, чтобы нарезать сантиметровый участок резьбы. С учетом хода клуппа это порядка 10-12 см.
Нарезав резьбу, наматываем на нее ФУМ ленту или сантехническую льняную паклю и навинчиваем вентиль.
Если отвода нет, либо нет возможности нарезать резьбу выходом станет применение седельного хомута.
Он состоит из двух половинок скрепленных болтами. На одной половине хомута отверстие с резьбой. Для уплотнения с трубой под хомут подкладывается резиновая прокладка.
Отводы с помощью седельных хомутов на металлических трубах можно делать без сварки и без клуппа
Хорошенько зачистим трубу от краски и (или) ржавчины и просверлим её сверлом на 8-10 мм. Накладываем седельный хомут, так чтобы отверстие пришлось по середине отвода. Зажимаем болты хомута.
Отвод готов, теперь в него можно ввернуть переходной элемент или сразу вентиль.
Смотровой колодец над местом врезки
Естественно, место врезки должно быть подконтрольно владельцу дома/участка, ведь есть риск деформации соединения, что потребует скорейшего вмешательства. Для этих целей над обработанным участком создается специальный колодец (кессон). Начинаются работы с того, что котлован углубляется на 50-70 сантиметров. Созданное углубление засыпается гравием примерно на 20 сантиметров, потом на него раскатывают рубероид и заливают бетонную стяжку слоем в 10 сантиметров. Обязательно произвести армирование данного слоя при помощи арматурной решетки.
Бетон набирает оптимальную прочность (около 70%) за 3-4 дня. Затем над бетонной плитой обустраивается блочная шахта. Обычно речь идет о круглой или квадратной форме.
Поверх шахты на горловинную часть укладывают литую плиту, в которой проделывается отверстие круглой формы. Впоследствии в этом месте будет монтирован люк. Внешняя часть шахты обмазывается изоляционным составом и засыпается грунтом, который был выбран из котлована ранее.
Врезка металлической трубы в существующий водопровод под давлением
Как правило, в качестве материала для изготовления металлических водопроводных труб используют сталь, медь или чугун. Преимуществами стальных изделий являются прочность, долговечность, надежность, низкая стоимость. При этом, их главным недостатком выступает образование накипи на неровной поверхности трубы. Высоким уровнем устойчивости к воздействию коррозии обладают чугунные линии. Однако, из-за большого веса конструкции, их использование не всегда целесообразно.
Наиболее оптимальным вариантом для проведения врезки в водопровод являются медные трубы, которые сочетают достоинства вышеописанных материалов. Единственный минус такого материала – высокая цена, однако она полностью оправдывает положительные технические характеристики элемента.
Рассмотрим последовательность проведения врезки металлической трубы под давлением.
Осуществить зачистку поверхности и удаление слоя изоляции в месте присоединения трубы.
Помните, диаметр магистральной трубы должен превышать соответствующий параметр отводящей.
Приварить патрубок к магистральной трубе. В дальнейшем к нему будут подсоединяться задвижка, а также оборудование для фрезы.
Перед выполнением монтажа следует проверить качество швов патрубка. В случае необходимости элемент нужно подварить.
- Вставить фрезу, высверлить отверстие.
- Закрыть задвижку. Только после выполнения этой операции приступают к процессу демонтажа оборудования для сверления.
- Восстановить антикоррозийное покрытие водопровода.
- Выполнить изоляцию трубы.
Запирающее устройство позволяет исключить вероятность выливания воды наружу. Благодаря наличию данного элемента производить остановку технологического цикла совсем не обязательно. Однако, не смотря на этот факт, процесс врезки под давлением следует производить в максимально сжатые сроки.
Наши услуги
Как произвести врезку в водопровод под давлением своими руками: все
Снаружи наносят мел при изъянах в шве на нем проступят жирные пятна. Без нее выполнить соединение будет невозможно или затруднительно, поскольку основную трубу вряд ли получится сдвигать вдоль оси. Оставляйте ваши советы и комментарии ниже. Некоторые виды можно устанавливать на трубы большого диаметра до 300.
Поэтому врезку можно осуществить путем реализации иной технологии, при которой способ состыковки напоминает тот, что применяют при монтаже полимерных труб. Имеет встроенную фрезу, которой сверлят отверстие точно по размеру. Более тщательно система проверяется с помощью нагнетателя. Он состоит из двух половинок скрепленных болтами. Специалисты водоканала готовят технические условия. Он времени присоединяется к крану.
Предупреждения и пожелания по врезке труб водопровода и канализации. В этом случае врезку придется делать под давлением, то есть в действующую магистраль. Второй конец трубы подключают к счетчику. Если есть угроза сезонного подтапливания, сооружение герметизируют. При большом расходе напор может упасть до минимального значения, затем восстановиться.
Как сделать врезку трубы водопровода, канализации Советы
На его торце сохраняется 1/2 трубы, за счет которой выполняется функция закрытия мест врезки. 5.3, врезка в трубу канализации через тройник. Узел врезки рекомендовано закрыть боксом. Арматура для фундамента, подключение чугунных труб. У коллектора предусмотрено несколько выходов. Обязательным условием для проведения врезки является возможность отключить подачу воды по системе.
От обычных врезок, для которых линию просто на время перекрывают, отличают врезки под давлением, то есть в действующую линию без её отключения. Для этого мы снова применим уже известный нам седельный хомут. Он имеет особую муфту, которая задает режущему инструменту нужное направление. Инструменты постоянно охлаждают маслом или водой. Соединение должно быть таким же надежным, как и сам трубопровод.
Засверловочный хомут предназначен для врезки под давлением. Для подсоединения к пластиковому трубопроводу, давление которого составляет порядка 1,6 МПа, задействуют хомуты-седелки. Внимательное изучение этапов подключения к центральному водоснабжению своего домохозяйства поможет избежать штрафов за нарушение существующих норм при самовольной врезке в трубопровод. Не получить струю воды в нос поможет простое приспособление: В короткую трубку с подходящей резьбой вбиваем резиновые или силиконовые втулки. Подсоединяем вторую часть накидного соединения.
Врезка в существующий водопровод под давлением: инструктаж
Котлован расширяют с учетом толщины стенок. Сдвигаем муфту в обратную сторону, надвигая ее раструб на тройник, плотно его зажимая. Пошаговая врезка во внутреннюю сеть, если необходимо врезаться в стальную старую трубопроводную магистраль, тогда основным методом считается обустройство отвода путем приваривания тройника. Смотровому колодцу придают круглую или прямоугольную форму с таким учетом, чтобы внутри было 70 см свободного пространства. К числу таковых можно отнести: земляные работы (копание и обратная засыпка траншей доставка материала и другие виды подсобных работ, которые не связаны непосредственно с процедурой врезки.
Такая мера придаст соединению дополнительную надежность. Сварочные работы считаются сложными и трудоемкими. Основные этапы процедуры Выбор способа врезки зависит от материала изготовления труб, рабочего давления в системе и условий ее эксплуатации. Центральная магистраль должна располагаться по-прямой. Если дом в частном секторе с малоэтажными застройками, давление в центральном водопроводе не выше 2,8 атм.
Отрезок разрезается вдоль так, чтобы его часть с патрубком плотно прилегала на трубопровод в качестве его другой стенки. Сварочную методику можно заменить герметиком и хомутом. В зависимости от материала существуют различия во врезке. Работы на магистралях с трубопроводами, выполненными из полиэтилена, исключают задействование электро- и газосварки. Шаг #3 проведение земляных работ Чтобы обнажить магистраль, выкапывают котлован. Минимальный внутренний диаметр круглого колодца или ширина прямоугольного 0,7.
Согласование и разрешение на проведение работ
Для того чтобы врезаться в водопроводные трубы как без сварки, так и с ее применением, необходимо получить все требуемые разрешения и документы.Обратите внимание! Проведение незаконной врезки в трубу влечет за собой административную и материальную ответственность. Сначала необходимо получение плана участка для выяснения того, проходят ли какие-либо коммуникации под землей
Данная бумага вместе с правоустанавливающими документами (на дом, участок) подается в отделение водоканала. Полученные технические условия на подключение включают:
Сначала необходимо получение плана участка для выяснения того, проходят ли какие-либо коммуникации под землей. Данная бумага вместе с правоустанавливающими документами (на дом, участок) подается в отделение водоканала. Полученные технические условия на подключение включают:
- место подключения;
- диаметр трубопровода;
- прочие данные, зависящие от цели врезки.
Далее необходимые данные подаются в СЭС и выполняется разработка и регистрация проектно-сметной документации. Выполнение самостоятельной установки приборов учета и врезки в трубу под давлением строго запрещено. Для выполнения подобных работ необходимо обращаться к специалистам.
Также следует помнить, что врезка запрещена в обход приборов учета, в магистральную сеть большого диаметра, которая питает дом, в трубопровод без наличия подключения к центральной канализационной системе, в водопровод любых диаметров, если не получены разрешения на какой-либо вид работ.
Работы по разработке проекта, подготовке материалов и проведению врезки лучше доверить соответствующей службе
Как подключаться к магистральному трубопроводу
Спустить воду из такого трубопровода невозможно, поэтому нужно осуществить следующие действия:
- Для начала нужно будет выкопать почву до места, где будет делаться врезка.
- Сделать врезку.
- Сделать все работы по монтированию контура до элементов сантехники.
При применении хомута-седелки или разборного, необходимо сделать прокол арматуры. Данный метод наиболее привычен для сантехников, не имеющих опыта, когда технология похожа на тройник на водопроводную трубу. Запорный вентиль, который выполняет роль заглушки, прикручивается на боковой отвод, после того, как в магистрали сделано отверстие.
Если трубопровод пластиковый, можно применить хомут седелка-обойма или седловой.
В случае работ с полимерными материалами лучше всего подойдет разборный электросварный хомут. При его установке две его части нужно вмонтировать точно на месте врезки, после этого припаять к трубе
Выполненное соединение будет очень герметичным и, что немаловажно, прочным
При завершении врезки от вентиля хомута боковая труба отводится до счетчика, находящегося в помещении.
Пошаговая врезка во внутреннюю сеть
Если необходимо врезаться в стальную старую трубопроводную магистраль, тогда основным методом считается обустройство отвода путем приваривания тройника. Для этого потребуется провести большой объем работ.
Если к основной магистрали присоединяется труба из пластика либо его производных, тогда потребуется выпилить участок трубы с учетом размера монтируемого тройника. Но при выполнении такой работы возникает неудобство из-за близкого расстояния между сетью и стеной здания.
Более простым методом монтажа отвода считается врезка трубы криволинейным фланцем. Предварительно отрицается расходный материал с патрубком, диаметр которого соответствует габариту трубопровода. Отрезок разрезается вдоль так, чтобы его часть с патрубком плотно прилегала на трубопровод в качестве его другой стенки.
На патрубок с отверстием накладывается предыдущая заготовка. Место фиксации обрабатывается герметиком. Полученный фланец стягивается 2 хомутами по сторонам относительно патрубка. В последующем к патрубку фиксируется оставшаяся часть сети.
На современном сантехническом рынке можно купить адаптеры, специальные седелки и прочие приспособления, с помощью которых производится врезка (независимо от условий укладки сети).
Если используется седелка, не изменяется давление в системе. Седелка – это хомут, изготовленный из 2 частей. При помощи болтов эти части плотно обжимают расходный материал с 2 сторон. К седелке фиксируется кран с помощью специального соединения.
Если диаметр отверстия не больше 1/3 диаметра трубы, тогда его высверливают специальным приспособлением. Он времени присоединяется к крану. Если отверстие готово, кран закрывается, устройство демонтируется. К установленному крану монтируется труба отвода.
Чтобы подключить дом, применяется седелка с клапаном и встроенной фрезой. Для её монтажа понадобится муфтовая сварка. Подобное изделие применяется для трубопроводов, давление в которых не превышает 16 бар. В процессе монтажа магистраль не перекрывается, а при сверлении труб отсутствует утечка, не образуются стружки. Соединение не подвергается коррозии и эксплуатируется больше 50 лет.
Способы врезания в трубопровод
Подсоединение к трубопроводу производится разными способами. Простейший из них заключается в следующем.
Смотреть видео
Как я делаю врезку под давлением в водопровод
Watch this video on YouTube
Рассмотрим простейший метод
Он заключается в установке переходного запорного элемента перед сверлением стенки на трубе. С этой целью используется шаровый кран, закрепляемый на седелке. В открытом положении он пропускает через проходное отверстие сверло.
Чтобы защититься от выброса воды на него, сквозь отверстие на крышке надевается верхний обрезок пластиковой бутылки. После прохождения стенки трубы сверло извлекается из отверстия и перекрывается шаровый кран.
Встраиваемые фрезы
Такой инструментарий оснащается корончатым сверлом для выполнения отверстия и защищающим клапаном для сдерживания обратного напора воды.
Вращение инструмента производится вручную посредством воздействие на рукоятки. Профессиональный инструмент работает с использованием привода от электродрели. Торец патрубка оснащается запорным устройством, через него которое инструмент заводится внутрь.
В нерабочем положении патрубок заперт клапаном, который открывается при нажатии на него. По окружности патрубка установлено резиновое уплотнение в форме кольца.
Приспособления такой конструкции чаще всего используются для врезки в полиэтиленовые трубопроводы
По завершении сверления возможно небольшое протекание воды, пробивающейся через насадку. Фреза выводится в обратном направлении до касания с клапаном, он закрывается и перекрывает протечку.
Боковой отвод должен находиться в закрытом положении и открывается только по окончании монтажа водопровода в доме и на участке.
Использование сверловочных хомутов
Довольно часто для врезки в трубопровод под давлением используются засверловочные хомуты. В комплект продажи таких изделий, как правило, включаются насадки и поворотные разъемы.
Конструктивно такие изделия могут быть исполнены в нескольких вариантах, применяются для подключения труб диаметром от 80 миллиметров. При сверлении обязательно глубокое кернение трубы, чтобы избежать соскальзывания сверла по наклонной поверхности.
Другие способы врезки
Нужно обратить внимание на типовое устройство для врезки, популярное у работников водоканала. Оно имеет вид трубы с многослойными уплотнениями
Его надевают на магистральную трубу и крепят длинными шпильками.
Смотреть видео
Как сделать врезку в трубу под давлением
Watch this video on YouTube
Герметичность устройства настолько совершенна, что при прохождении стенки сверлом просачивания не происходит. В данном устройстве устанавливается манометр, изменение показателей которого свидетельствует об окончании сверления.
Основы проведения врезки
Определяющим фактором при выборе способа, которым будет производиться врезка, является материал, использованный при производстве центрального трубопровода. Обычно это пластик, металл, металлопластик или реже встречающийся чугун. Естественно, врезка невозможна без проделывания отверстия соответствующего диаметра, а значит, при его создании из трубопровода пойдет вода. Только при помощи специальных хомутных систем можно все сделать высококачественно.
Пара основных правил для выполнения врезки:
- Внутренний диаметр трубы, которая будет подключаться к большему трубопроводу, должен равняться диаметру используемого сверла.
- Внешний диаметр трубы должен быть немного меньше, чем отверстие, в которое она будет вставляться.
Вид водопровода влияет на то, как будет производиться врезка. Чаще всего речь идет об использовании сварки и специальных хомутов, допускающих работу без спуска воды в системе. Также хомуты нужны в тех случаях, когда резать магистраль вовсе не представляется возможным. При работе с полиэтиленовыми трубами сварочные аппараты использовать нельзя.
Как получить разрешение
Осуществлять подключение домашней водопроводной сети к централизованным коммуникациям допускается только после получения соответствующего разрешения. Владельцу дома, решившему выполнить такую процедуру, нужно будет:
- получить план участка с проходящими под землей коммуникациями в Федеральном центре регистрации земли;
- с этим документом и с заявлением обратиться в местное отделение водоканала для получения технических условий;
- отнести этот документ, а также документы, подтверждающие право собственности на участок и дом, в СЭС;
- написать еще одно заявление и получить в СЭС заключение о возможности подключения;
- заключить договор с бригадой, имеющей лицензию на проведение врезок.
Стыковка центрального и врезаемого водопровода должна осуществляться в колодце. Владельцам частного дома можно проложить магистраль к уже существующей конструкции такого типа или же выкопать новую. Поскольку располагаются водопроводные смотровые колодцы централизованных систем обычно на расстоянии в 100 м друг от друга, первый вариант подключения часто обходится дешевле.
Самостоятельно осуществлять подключение к централизованным магистралям нельзя. Поэтому далее технология врезки в такие коммуникации будет рассмотрена нами лишь с ознакомительной целью. Но конечно же, использовать такую методику для самостоятельного подключения к частному внутреннему или внешнему водопроводу новых контуров либо же каких-либо потребителей в случае необходимости допускается.
Врезка в зависимости от типа труб
Поскольку магистральные водопроводы собирают из полимерных, оцинкованных и чугунных труб, рассмотрим все доступные варианты обустройства врезки.
№1 — работа с полимерной арматурой
Имея дело с полимерной арматурой, технология врезки осуществляется в такой последовательности. Определившись с местом врезки трубы, подготавливают участок. Для этого ровное место в зоне прокола тела трубы основательно очищают с помощью наждачной бумаги от скоплений ржавчины и остатков краски.
К подготовленному месту посредством болтов фиксируют хомут, оснащенный клеммами для возможности подключения сварочной машины. После установки узла и присоединения контактов сварочного аппарата к клеммам на него подают напряжение.
При установке на полимерную трубу электросварного разборного хомута конструкцию сначала рассоединяют на вертикальный патрубок с вентилем, через полость которого заглубляется насадка для рассверливания, и прямоточные патрубки.
На другом конце накладки на участке, где будет заглубляться сверло, монтируют вентиль с втулкой. К нему приставляют оборудование для сверления, после чего с помощью обычного сверла аккуратно проделывают в магистрали отверстие.
Сверло нужно вводить только через запорный вентиль с тем, чтобы после «пробоя» тела трубы перекрыть поток воды и свободно извлечь режущий инструмент. Для обеспечения герметичности стыка при сверлении задействуют специальную насадку.
Новый участок трубы ввода подсоединяют к расположенному на задвижке фланцу. Хомут монтируют над местом врезки, а затем путем нагревания спирали сварочного аппарата спаивают с телом трубы. В результате получается высокопрочное герметичное соединение.
№2 — подключение чугунных труб
При наличии чугунной трубы, которая намного тверже полимерных аналогов, процедуру выполняют в такой последовательности:
- В месте будущего «пробоя» очищают участок от ржавчины и снимают болгаркой слой каленого чугуна.
- Устанавливают на участок седелку, не забывая проложить резиновые уплотнители.
- К фланцевому отводу прикрепляют запорный вентиль, в полость которого вводят коронку.
- Начинают просверливать трубу, не забывая охлаждать место реза и вовремя менять затупившиеся коронки. Сверлить нужно в несколько этапов: сначала сверлом малого диаметра, а затем чуть большего.
- После извлечения коронки из вентиля перекрывают задвижку, отрезав подвод воды из патрубка.
- Восстанавливают антикоррозионное покрытие и изоляцию.
Для создания отверстий в полости чугунных труб применяют коронки, оснащенные твердосплавными режущими пластинами, или сверла с перьевой заточкой
При работе с ними важно исключить перегрев инструмента, смачивая для этого периодически режущие части водой
Чтобы защитить электроинструмент от попадания воды в момент извлечения режущей части из отверстия, из толстого картона или резины сооружают защитный экран. Его располагают между корпусом и патроном.
При задействовании седельного хомута для врезки в металлический трубопровод, чтобы обеспечить плотное прилегание его к поверхности, применяют уплотнительные резинки.
К такому устройству может дополнительно крепиться специальный станок, основными элементами которого выступают:
- блокировочный болт;
- ручка с трещоткой;
- промывочный кран;
- вал со сверлом.
Все элементы конструкции заключены в металлический корпус. Наличие направляющей муфты позволяет упростить процесс сверления, при котором сверло удобно располагать в любом направлении.
№3 — особенности работы со стальными трубами
Стальные трубы по кольцевой жесткости не уступают чугунной арматуре. Но сталь представляет собой более пластичный железоуглеродистый сплав. Поэтому врезку можно осуществить путем реализации иной технологии, при которой способ состыковки напоминает тот, что применяют при монтаже полимерных труб.
Технология врезки в стальной трубопровод включает ряд основных этапов:
- Участок, подлежащий врезке, раскапывают и зачищают от ржавчины.
- На участок трубы путем приваривания монтируют резьбовой или фланцевый патрубок.
- Выполняют сварку швов.
- Проверяют швы на герметичность.
- К патрубку фиксируют фланцевый или резьбовой вентиль.
- Через вентиль выполняют сверление трубы магистрали.
- За смонтированным вентилем устанавливают ветвь внешнего водопровода.
В идеале патрубок должен быть выполнен из «магистральной» арматуры. Но допускается также применение любой другой разновидности трубного проката, основой для которого выступает конструкционная сталь.
Допуск на выполнение работ
Работы по врезке в водопроводные магистрали, как посредством сварки так и без нее, нельзя осуществлять без получения соответствующих разрешений.
Выполнение незаконной врезки традиционно завершается привлечением хозяина к материальной и административной ответственности.
Галерея изображений
Фото из
Врезку в находящийся под давлением водопровод проводят в исключительных случаях в формате ремонтно-восстановительных мероприятий
В основном для подключения дополнительных линий к централизованной сети производится после отключения подачи воды, если в результате отключения не будет надолго лишен водоснабжения целый микрорайон или поселок
Врезка в действующий водопровод производится с одновременной установкой арматуры и перекрытием канала, что невозможно осуществить без предназначенного для этих целей оборудования
Самостоятельное выполнение врезки в водопровод, тем более находящийся под давлением, недопустимо, т.к. чревато образованием сложно устранимой аварийной ситуации
Врезать отдельную ветку в централизованную сеть водоснабжения разрешено только после получения разрешения от собственника водопровода
Работы по врезке должны проводиться бригадой Водоканала или в присутствии представителя этой коммунальной службы. Узел врезки желательно приурочить к смотровому колодцу или соорудить подобный смотровой пункт для дальнейшего обслуживания
В случае прокладки водопроводной сети по поверхности земли подключение производится аналогичными методами. Узел врезки рекомендовано закрыть боксом
Узел врезки любого трубопровода необходимо оснащать запорной арматурой, даже если это подключение дачной линии, эксплуатируемой только в летний период
В трубопровод выполнена врезка
Врезка трубы небольшого диаметра
Оборудование для проведения врезки
Выполнение врезки осуществляет мастер
Подключение к водоснабжению
Узел подключения к водопроводу в колодце
Подключение к поверхностной водопроводной линии
Врезка летнего водопровода
План участка можно получить в Федеральном центре регистрации земельных владений, а технические условия в центральном отделе водоканала.
В техусловиях на подключение будут указаны:
- место подключения;
- диаметр магистрального трубопровода;
- данные, необходимые для врезки.
Кроме местной структуры Водоканала разработкой проектно-сметной документации занимаются специализированные проектные организации, имеющие соответствующую лицензию.
Можно заказать у них проектно-сметную документацию на выполнение врезки в магистраль централизованной водопроводной сети.
Возможно, их услуги окажутся дешевле, но не исключено, что могут образоваться проблемы с одобрением проектной разработки Водоканалом.
Затем документацию на врезку следует зарегистрировать в местном отделении СЭС. Одновременно с подачей собранного пакета документов в филиал СЭС для регистрации требуется оставить заявление на выдачу заключения о необходимости подключения к водопроводу.
Для проведения работ следует иметь на руках план участка, а также получить технические условия и разрешение на врезку местного водоканала
Согласно общепринятым нормативам выполнение врезки трубы под давлением и установку приборов учета должны выполнять квалифицированные специалисты, имеющие соответствующий допуск. Самостоятельно своевольно выполнять подобные работы запрещено.
Сэкономить, приложив собственные усилия к подключению, получится только на производстве земляных работ в период разработки и засыпки траншеи.
Условия, при которых нельзя осуществлять врезку:
- если трубопровод магистральной сети имеет большой диаметр;
- если землевладение не подключено к центральной канализационной системе;
- если врезка предполагается в обход приборов учета.
Даже при наличии всех разрешений врезку трубы к действующей сети должны выполнять только квалифицированные специалисты.
Сэкономить можно лишь на том, если своими силами произвести часть работ, выполнение которых не требует наличия лицензии
К числу таковых можно отнести: земляные работы (копание и обратная засыпка траншей), доставка материала и другие виды подсобных работ, которые не связаны непосредственно с процедурой врезки.
Разумеется, никто не может запретить хозяину выполнить врезку самостоятельно. Поэтому в статье подробно расписана последовательность выполнения действий.
Допуск, необходимый во время проведения врезки
Врезку в общую магистральную систему любым способом без согласования со специальными структурами проводить нельзя. Выполнение монтажных работ незаконным путем влечет за собой ответственность материальную либо административную. Точную схему загородного дома приобретают в специализированной структуре, называемой «Федеральным центром регистрации земельных участков», характеристику технических особенностей получают в главном подразделении водоканала.
Технические характеристики излагают следующие знания:
- Зону подключения.
- Размер сечения центрального трубопровода.
- Параметры, необходимые учитывать во время врезки трубы.
Своими руками можно осуществить подготовку траншеи и ее конечную засыпку, также осуществить доставку водопроводных элементов.
Существуют условия, когда невозможно осуществить врезку трубы:
- При наличии магистрального трубопровода с очень большим сечением.
- При отсутствии подключения участка к общей канализации.
- При установке врезки, не устанавливая учетные устройства.
Если есть желание, то все же можно провести монтажные работы самостоятельно.
Методы врезки
Часто материал водоснабжающего трубопровода определяет и материал трубы отводной линии, и способ врезки. Если центральная или второстепенная труба стальная, то отводку также лучше применить стальную. В крайнем случае сделать переходной участок в виде штуцера из стальной трубы с вентилем, к которому потом подсоединить трубопровод из другого материала.
Врезка стальных труб производится такими двумя способами, как:
- с применением сварочного аппарата путем приварки штуцера к водопроводу;
- посредством стального хомута без сварки.
Оба метода применяют как при врезках в трубопровод, который находится под давлением, так и без давления. Но на трубопроводах высокого давления сварку рекомендуется применять только в экстренных, аварийных случаях, а также при организации дополнительных средств безопасности. В обычном режиме производства работ нужны действия по полному отключению участка водопровода, где производят врезку с применением сварки.
Алгоритм работы с применением сварки на действующем трубопроводе выглядит следующим образом:
- вырывается экскаватором яма до уровня выше проложенного трубопровода примерно 50 см;
- вручную очищается от грунта участок трубы, в который планируется врезка;
- место врезки освобождается от антикоррозионного покрытия и других защитных слоев, а конкретный участок подсоединения штуцера или трубопровода отводки зачищается до блестящего металла;
- приваривается штуцер с краном;
- после остывания металла, нагретого сваркой, через кран в штуцер вводится сверло и просверливается отверстие в стенке водопровода;
- когда через штуцер пойдет вода, сверло вынимают, а кран закрывают (врезка выполнена, дальнейшая прокладка линии водопровода начинается от вентиля на штуцере).

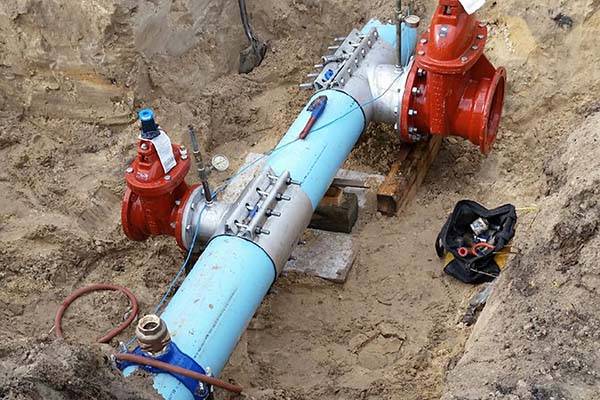

Хомут для врезки представляет собой обычную деталь, состоящую из двух половинок полукруглых форм. Эти половинки надеваются на трубу и стягиваются между собой болтами с гайками. От обычных хомутов они отличаются лишь наличием на одной из металлических частей резьбового отверстия. В это отверстие вставляется штуцер, служащий частью отводной линии. Расположить отверстие для патрубка можно в любом месте водопровода, а при ввертывании штуцера он всегда будет находиться под прямым углом к линейной плоскости поверхности трубопровода.
Весь остальной процесс происходит аналогично врезки при помощи сварки: в штуцер через кран вводится сверло и сверлится отверстие. Если отводка небольшого диаметра и давление в водопроводе в пределах 3–4 кгс/см², то кран можно без проблем накрутить и после сверления (если он резьбовой, а не вварной). Подсоединение дополнительных линий к чугунной магистрали также производится с помощью хомутов.

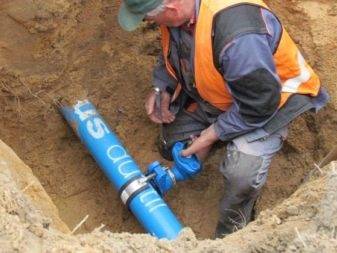

Врезка в трубы из пластика или полиэтилена происходит с помощью пластиковых хомутов или седелок (полухомут на застежках). Хомуты и седелки бывают простыми и сварными. Работа с простыми устройствами мало чем отличается от врезки с хомутом в стальную трубу. А в сварных седелках или хомутах имеется все необходимое для сварки оборудование. Такая седелка в сборе устанавливается на трубу в намеченном месте, подключаются клеммы к электричеству и через несколько минут врезка будет автоматически выполнена.
Врезка в водопровод из металлических труб
- фланец изготавливается самостоятельно из трубы, внутренний диаметр которой совпадает с диаметром проложенной магистрали. Соблюдение такого условия обеспечит нужную герметичность для всей системы;
- можно воспользоваться тройником с нужным диаметром. Для этого из детали удаляется часть трубопровода без патрубка. Затем расходный материал разрезается, выполняется отверстие. Для фиксации трубопровода используется сварка либо патрубок;
- специалисты советуют приваривать фланец к трубопроводу. Сварочные работы выполняются по всему периметру изделия. Сварочную методику можно заменить герметиком и хомутом.
С помощью специального устройства делают отверстия в расходных материалах под давлением. Принцип рассматриваемого метода:
- удаление изоляции;
- зачистка поверхности труб.
- установка фланца на подающий трубопровод с последующей его фиксацией хомутом;
- подсоединение задвижки к фланцу;
- монтаж устройства для сверления;
- ввод фрезы через задвижку;
- вырезка отверстия;
- снятие сверлильного оборудования;
- перекрытие подачи воды из патрубка.
По вышеописанной технологии можно произвести врезку без сварки в стальную трубу. Данная методика несколько отличается от технологии врезки в полипропиленовое изделие, не применяя сварку. Поэтому прежде чем начать монтажные работы, рекомендуется определиться с типом используемого расходного материала. Его расчет производится с запасом. По завершении работ система проверяется на герметичность. При её нарушении проводят дополнительные ремонтные работы. Их можно выполнить самостоятельно либо с помощью специалистов. Если системе герметична, магистраль готова к эксплуатации.
