Выбор обратного клапана с сеткой – основные характеристики

В каких системах применяется обратный клапан с сеткой

Системы могут быть разными. Основные требования – отсутствие агрессивных жидкостей, температура не выше +50 ℃, давление не выше 0,25 МПа.

Системы, требующие обратного клапана:

1. Автономное водоснабжение. Клапан монтируется на конце трубы, которая опускается в колодец или глубокий колодец (более 8 м). Подключение осуществляется по проводу. То есть используется резьбовая модель.
2. Канализация в доме. Здесь используется обратный клапан фланцевый с сеткой. Устанавливается на конце канализационной трубы, уходящей в септик. В этом случае установка осуществляется на вертикальном участке. Такой клапан с сетью работает в обратном направлении и защищает канализационную линию от стоков, которые иногда возникают из-за затопления участка или попадания дождевой воды в септик.
3. Обогрев.

В промышленности также используются сетчатые обратные клапаны. Например, в нефтедобыче (фитинги устанавливаются на конце трубы, опускаемой в колодец), на заводах и фабриках, где используются большие емкости с необходимыми жидкостями. Их перекачка осуществляется насосами, установленными вне резервуаров.

Обратный клапан в водопроводе на видео.

В каких системах применяется обратный клапан с сеткой

Системы могут быть различными. Основные требования – отсутствие агрессивных жидкостей, температура не более +50 ℃, давление не более 0,25 МПа.

Системы, которые нуждаются в обратном клапане:

1. Автономный водопровод. Клапан монтируют на конец трубы, которую опускают в скважину или глубокий колодец (более 8 м). Соединение производится посредством резьбы. То есть применяется резьбовая модель.
2. Канализация дома. Здесь используется клапан обратный фланцевый с сеткой. Его устанавливают на конец канализационной трубы, которая заходит в септик. При этом монтаж проводят на вертикальный участок. Такой клапан с сеткой работает в обратном направлении и защищает канализационную магистраль от стоков, которые иногда поднимаются за счет подтопления участка или попадания в септик дождевой воды.
3. Отопление.

В промышленности обратные клапаны с сеткой также используются. К примеру, в нефтедобыче (арматуру устанавливают на конец трубы, которую опускают в скважину), на заводах и фабриках, где используются большие емкости с необходимыми жидкостями. Из них откачку проводят насосами, установленными вне резервуаров.

Обратный клапан в системе водоснабжения в видео.

На что обратить внимание при выборе

Как и любое функциональное изделие, шкаф для газовых баллонов требует всестороннего анализа с точки зрения потребительских свойств. Поэтому при выборе следует руководствоваться следующими правилами.

Проверка на соответствие требований к объему и количеству мест хранения

Необходимо удостовериться, что заявленные характеристики шкафа для хранения газовых баллонов соответствуют действительности. Это относится, в первую очередь, к его вместимости а также, габаритам.

Сам по себе объём может ничего не означать, поскольку существует несколько типоразмеров баллонов, отличающихся по высоте. Поэтому, например, два шкафа одного и того же объёма могут быть использованы для хранения разного числа разных емкостей с газом. Если вам необходим шкаф для двух газовых баллонов – это необходимо сразу же оговорить с производителем или продавцом.

Соответствие необходимым функциям безопасности

Основное предназначение шкафа – повышение безопасности при эксплуатации баллона. Поэтому необходимо удостовериться, что прочность конструкции, в частности, толщина стенок, соответствует необходимым нормам (не менее 1,0 мм). Петли, на которых ходит дверца, должны быть достаточно прочными и не иметь люфтов или прогибов внутрь или наружу.

Конструкция подвижных частей (дверцы и замка) должна быть такой, чтобы дверцу было проблематично выломать при помощи ломика или фомки или «продавить» внутрь конструкции. Это позволяет сразу проверить его не только на прочность при взрыве, но и на его противодействие взлому со стороны злоумышленников.

Не лишним будет наличие внутри дополнительных средств безопасности. Например, специальной цепочки, удерживающей ёмкости с газом. Конструкция замка должна быть простой и вместе с тем надёжной. Его должно быть проблематично открыть без применения специальных технических средств.

Поддержание рабочего состояния баллонов

Шкаф должен защищать содержимое не только от злоумышленников, но и от неблагоприятных условий окружающей среды. Следовательно, необходимо удостовериться, что эти функции выполняются в полном объёме и производитель об этом позаботился.

Поскольку, практически все изделия поставляются в разобранном виде (они так и называются: ШГР – шкаф газобаллонный разборной), необходимо удостовериться в том, что после сборки функции пыле, грязе и влагозащиты будут выполняться. При этом нужно проверить качество сборки шкафа под газовый баллон, степень подгонки элементов его конструкции и отсутствие возможных щелей. Дополнительным плюсом будет наличие резиновых или силиконовых уплотнителей, препятствующих дребезжанию при ветреной погоде.

Следует обязательно удостовериться, что конструкция имеет подставку, то есть уровень нижней стенки не лежит на поверхности, а приподнят над ней на несколько сантиметров. Обязательным требованием является наличие вентиляционных отверстий, расположенных в полу или внизу боковых стенок, однако их расположение может быть различным: иногда отверстия в днище предпочтительнее, нежели боковые.

Долговечность и эстетические вопросы

Поскольку шкафчик изготовлен из сплавов железа, защита его от коррозии является важным вопросом

Следовательно, при его выборе следует уделить внимание качеству покраски изделия. Поверхность металла должна быть покрыта ровным слоем краски, без каких-либо вспениваний, сколов. На ней не должно быть царапин или ржавчины. Шкаф является достаточно громоздким элементом конструкции, иногда может не совсем удачно вписаться в интерьер сада или дачи

Особенно это актуально в случае, если на даче размещается шкаф для двух газовых баллонов. В данном случае может помочь его покраска в какой-нибудь приемлемый для заказчика цвет

Шкаф является достаточно громоздким элементом конструкции, иногда может не совсем удачно вписаться в интерьер сада или дачи. Особенно это актуально в случае, если на даче размещается шкаф для двух газовых баллонов. В данном случае может помочь его покраска в какой-нибудь приемлемый для заказчика цвет.

Виды обратно-запорных устройств

По месту установки все обратные клапаны, предназначенные для насосного оборудования, делят на две категории:

• для монтажа на всасывающую трубу поверхностного насоса или через переходник к погружному насосу;
• для монтажа на трубопровод.

Первые предотвращают обратное движение воды и обеспечивают заполнение системы в постоянном режиме, вторые регулируют давление в водопроводе.

Рекомендуем устанавливать оба вида обратно-запорной арматуры, так как функции устройств отличаются. Клапан на всасывающем шланге дополнительно защищает насос от «сухого хода», предотвращает возникновение воздушных пробок, то есть отвечает за исправность насоса. Даже если оборудование изначально снабжено опцией защиты от «сухого хода», благодаря обратному клапану не придется постоянно заливать воду.

Установка такого клапана в месте всасывания – обязательное мероприятие. Но для стабилизации давления в системе аналогичное устройство монтируют перед насосной станцией или перед гидробаком, если он расположен отдельно

Клапаны, которые устанавливают на трубу во внутридомовой разводке, препятствуют возвращению жидкости наружу – к насосу или скважине. Они поддерживают необходимый напор воды и регулируют давление. Главной функцией трубных моделей считается защита насосного и сантехнического оборудования от резких скачков давления и гидроударов.

Замена люминесцентных ламп светодиодными

Самые распространенные модели старых типов люминесцентных светильников представлены в двух форматах: 4*18 и 2*36. Оба эти продукта совместимы с лампами в колбе Т8 и цоколем G13.

Компании-производители выпускают светодиодные лампы для различных типов пускорегулирующих устройств. Для начала необходимо определить, какой тип аппаратуры находится в приборе.

Существует два варианта пускорегуляторов осветительных приборов: ЭМПРА – электромагнитный тип, который всегда устанавливается вместе со стартером; ЭПРА – электронный балласт, когда один блок управляет всеми лампами светильника

Например, для работы с электронным типом пускорегулирующих устройств компания Philips выпускает серию светодиодов с маркировкой HF. Такой вид ламп позволяет не изменять электросхему светильника, а их замена производится как традиционных люминесцентных.

Рассмотрим, как заменить старые лампы на светодиодные в светильниках с электронным балластом.

В первую очередь отключается питание на щитке. Далее процесс выглядит так:

1. Снимаем отражатель.
2. Отсоединяем провода от клеммной колодки.
3. После демонтируем сам прибор.
4. Убираем старые лампы и стартеры.
5. Отсоединяем провода от ламподержателя с помощью шила и отвертки.

Далее необходимо заняться переделкой проводки. Для этого преображаем электросхему светильника – все ламподержатели подключаются параллельно, проводка заводится в клеммную колодку для подключения к сетевому напряжению.

Поскольку вторая сторона выполняет функцию крепежа – все кабеля здесь демонтируются. Аналогичный процесс воспроизводится и с балластами – удаление проводки и отсоединение от цепи. Заводим цоколь в ламподержатель соответствующей стороной и прибор можно устанавливать на прежнее место.

Если планируется управлять интенсивностью излучения диодной лампы, в схему сборки линии включают диммер. Но следует помнить, что не все светодиодные приборы способны работать в паре с этим регулятором света. Диммируемость указывается в техническом паспорте изделия.

Критерии выбора воздухораспределителя

Определение оптимальной модели анемостата должно базироваться на оценке ряда параметров: материале изготовления, габаритов устройства, рабочем диапазоне тарелки и площади щелевого отверстия. Все критерии подбираются с учетом условий эксплуатации.

Материал изготовления: какой практичней и долговечней

В производстве используются легкие материалы: алюминий, пластик или оцинкованная сталь. Эксклюзивные варианты выполняются из дерева. Каждому изделию присущи плюсы и минусы.

Металл. Особенность металлических изделий – износоустойчивость и длительность службы. Дополнительное достоинство – красивый внешний дизайн, хорошо сочетающийся с разными стилевыми направлениями в интерьере.

К недостаткам относятся: дороговизна и усложненный монтаж из-за большого веса.

Металлический анемостат оптимально подходит под сложные условия производства – для удаления и подачи разогретого воздуха. Жаростойкие модели применяются в системах дымоудаления

Изделия из нержавейки устанавливаются в банях, саунах или топочных камерах.

Пластик. Пластиковые анемостаты обычно используют в быту, торговых, офисных и общественных зданиях. Изделия хорошо себя зарекомендовали во влажных помещениях (душевая, прачечная, кухня, бассейн, санузел).

Конкурентные преимущества полимерных анемостатов:

• устойчивость к влаге – не подвергаются коррозии, как металл, и не поддаются гниению, как дерево;
• легкий вес и простота установки;
• многообразие размеров и расцветок;
• неприхотливость в уходе и обслуживании;
• низкая стоимость.

Отрицательные стороны пластика: невысокая прочность и невозможность использования для «перекачки» горячих воздушных масс.

Дерево. Такие экземпляры встречают достаточно редко, их в основном используют, если того требует дизайн помещения. Анемостаты органично смотрятся в интерьере деревянного дома, бани или сауны.

Как правило, декоративную роль отыграет верхняя тарелка воздухораспределителя. Именно этот элемент делают из древесины, а остальную «начинку» устройства – из пластика или металла

Оценка технических характеристик анемостата

После выбора типа распределителя (вытяжного или приточного), оценки условий эксплуатации и определения подходящего материала, следует подобрать модель по трем параметрам: диаметр, размер щелевого отверстия и ход клапана.

Диаметр. Сечение оголовка анемостата надо сопоставить с размером канала вентсистемы. Например, под воздуховод 100 мм подойдет соответствующий распределитель на 100 мм.

Стандартный диаметр анемостата колеблется в диапазоне 80-200 мм. При необходимости закрыть вентиляционную трубу большего сечения применяются диффузоры

Щелевое отверстие. Параметр определяет пропускную способность устройства. Разбег показателей – корректировка зазора при помощи фланца. В небольших моделях диаметром 80 мм граничная площадь живого сечения равна 0,002 кв.м, в анемостатах размером 200 мм показатель достигает 0,009 кв.м.

Запас хода. Показатель характеризует максимальное открытие – перемещение «плафона» по нормали. Чем больше ход клапана, тем шире диапазон работы анемостата. Граничное значение в разных моделях достигает 8-30 мм.

Тип управления вентиляционным «плафоном»

Большинство моделей рассчитаны на механическую регулировку положения тарелки. Режим работы воздухораспределительного клапана устанавливается вручную – достаточно прокрутить «плафон» по ходу часовой стрелки или наоборот.

В этом случае удобство управления зависит от места размещения анемостата. При потолочном монтаже менять положение тарелки затруднительно. Для упрощения задачи лучше подобрать автоматический прибор с блоком управления.

Открытие-закрытие вентканала осуществляется при помощи обычного выключателя по типу загорания лампочки. Кроме монтажа анемостата требуется подвод электрокабеля и установка настенного блока управления

Особенности регулировки гидроаккумулятора

Расширительные баки для водоснабжения поступают в продажу со стандартными настройками производителя — зачастую давление в воздушном отсеке уже установлено на значении 1,5 бар. Допустимое давление всегда указано на этикетке и производитель не рекомендует отклоняться от заданных параметров, особенно в сторону его увеличения.

Перед тем как приступить к регулировке, систему отключают от электросети и закрывают запорные вентили. Мембранный бак полностью опустошают, сливая воду — точный показатель давления можно измерить только при пустом отсеке для воды.

Далее снимают показатели давления с помощью точного манометра. Для этого с золотника снимают декоративный колпачок и подносят прибор. Если давление отличается от требуемого, то его приводят в соответствие, накачивая или стравливая лишний воздух.

Учитывая то, что производитель против отклонений от рекомендованных показателей давления, необходимо еще на этапе проектирования выбрать подходящее оборудование, параметры которого не будут конфликтовать между собой

При регулировке давления в газовом отсеке бака производитель заполняет его инертным газом, например, осушенным азотом. Это предотвращает коррозию внутренней поверхности. Поэтому пользователям также рекомендуется использовать для увеличения давления технический азот.

Настройка давления бака в системе водоснабжения

Давление в баке закрытого типа устанавливается всегда несколько ниже (на 10%), чем уровень давления при запуске насоса. Регулируя давление в устройстве можно корректировать напор воды. Чем меньшим будет давление газа в гидробаке (но не меньше 1 бар), тем больше он будет вмещать в себе воды.

Напор при этом станет неравномерным — сильным при наполненном резервуаре и все более слабым при его опустошении. Чтобы обеспечить сильный и ровный поток воды устанавливают давление в камере с воздухом или газом в пределах 1,5 бар.

Напор воды в водопроводе устанавливается с помощью реле. При настройке давления в расширительной камере необходимо учитывать эти значения

Регулировка гидробака в обвязке водонагревателя

Расширительный бак, который используется для горячего водоснабжения, изначально не должен содержать воды. Давление в устройстве устанавливается на показателе, который на 0,2 больше чем верхний порог отключения насоса.

Например, если реле настроено на отключение оборудования при показателях давления в 4 бар, то давление в газовом отсеке расширительного бака должно устанавливаться на значении 4,2 бар.

Установленный в обвязке водонагревателя, бак не служит для поддержания давления. Он призван компенсировать расширение тогда, когда происходит нагрев воды. Если установить давление в нем на меньшее значение, то в баке будет постоянно находиться вода.

Естественная вентиляция помещений

Движение воздушных масс при естественной вентиляции происходит природным путем без дополнительного побуждения за счет:

• температурного перепада внутри и снаружи здания;
• разности давления между помещением и вытяжкой‚ размещенной на кровле постройки;
• под воздействием ветра.

Это самая простая система. Здесь не нужна установка сложного дорогостоящего оборудования‚ потребляющего много электроэнергии. Такую систему нельзя назвать надежной из-за того что эффективность ее зависит от неуправляемых человеком факторов.

Система может быть организованной и неорганизованной. Регулируемая или организованная система функционирует благодаря аэрации или присутствию дефлекторов. Аэрация — это общеобменный процесс, во время которого воздух поступает и уходит через открытые форточки‚ фонари‚ фрамуги.

Инфильтрация или нерегулируемая вентиляция естественная вентиляция — это попадание в помещение воздуха через неплотности в конструкциях.

Несмотря на развитие технологий, естественную вентиляцию применяют и в современных сооружениях из-за простоты и отсутствия затрат на эксплуатацию. Кроме ее зависимости от окружающих условий нельзя игнорировать и то, что существует вероятность возникновения явления‚ для обозначения которого используют термин «опрокидывание тяги». Это очень точное определение — воздушная масса вдруг меняет направление и начинает движение назад

В промышленности аэрацию применяют при наличии процессов, где по технологии работа сопровождается выделением тепла в большом количестве. Ее применение допустимо при условии, что в приточном воздухе содержится менее 30% вредных выбросов от допустимой концентрации непосредственно в зоне их образования.

Нельзя применять аэрацию, если‚ поступающий в помещение воздух требует предварительной обработки или же в результате притока воздуха снаружи может появиться конденсат или туман. Путем аэрации происходит многократный воздухообмен при мизерных расходах энергии. Это и является основным ее достоинством.

Принцип работы вентиляционной системы с естественным движением воздушных потоков основан на разнице в их температуре и давлении:

Сооружение вентиляционной шахты

Расположение вытяжного отверстия

Приточное устройство в цоколе дома

Вентиляционная решетка межкомнатной двери

Канальная естественная система вентилирования

Признаки неэффективной вентиляции

Обратное поступление воздушных потоков

Проверка тяги естественной вентиляции

В отдельных случаях на устья вытяжных каналов монтируют дефлекторы — специальные насадки. Функционируют они за счет использования энергии ветра. Дефлекторы хорошо справляются с задачей по удалению грязных и чрезмерно нагретых воздушных масс из небольших по объему помещений. Применяют их и для местной вытяжки.

Нормальную работу вентиляции, приводимой в действие разностью давления‚ обеспечивает минимальный перепад между точкой забора и выходом вытяжки в 3 м.

Для эффективного функционирования вентиляции специалисты рекомендуют при прокладке воздуховодов не делать горизонтальные участки длиннее 3 м. Воздух в них должен перемещаться со скоростью не больше 1 м/с

На что обратить внимание

Обязательно оцените материал лепестка, наличие и материал уплотнения, в применении к характеристикам своей схемы: давлению и максимальной температуре

Задайте себе вопрос, насколько вам важно, чтобы устройство было максимально герметичным. К примеру, если вы подыскиваете арматуру для системы отопления, протечки недопустимы, а материал уплотнения должен выдерживать температуру порядка 130 °С

Другое дело, если вам нужно погружным насосом подкачать воду из колодца в накопительную емкость на даче, но при этом не хочется вынимать насос из колодца. На шланг можно надеть аппарат пружинного типа с пластиковым лепестком. Если оно будет пропускать несколько десятков капель воды в минуту, это не страшно.
При наличии парового отопления вам придется выбирать арматуру без уплотнительных колец и манжет, поскольку сложно найти уплотнительный материал, способный выдержать воздействие температуры горячего водяного пара долгое время. Такой вариант уплотнения называется «металл по металлу». Седло и поверхность лепестка в таких устройствах достаточно плотно притираются друг к другу для обеспечения необходимой герметичности.

В любом случае, будет не лишним выслушать советы и рекомендации специалистов, внимательно изучить инструкцию по монтажу, описание и характеристики изделия. Это позволит не совершить ошибки при выборе достойной модели.

Как правильно установить клапан обратный с сеткой

Первое, на что необходимо обратить внимание – стрелка на корпусе запорной арматуры. Она показывает, в какую сторону должна двигаться перекачиваемая жидкость

К примеру, если клапан устанавливается в скважину, то его стрелка должна быть направлена в сторону трубы, и соответственно – насоса.

Правила установки муфтовой модели:

1. На резьбу сгона наматывается ФУМ-лента или нить.
2. На сгон накручивается обратный клапан так, чтобы стрелка смотрела на трубопровод.
3. На противоположный патрубок прибора накручивается сетка, которая имеет форму закрытого цилиндра.
4. Труба опускается в колодец или скважину на требуемую глубину.
5. Противоположный конец трубы крепится с помощью американки к патрубку насоса.

Фланцевая модель устанавливается так:

1. К приваренному к трубе фланцу устанавливается клапан.
2. Во фланцы вставляются болты, на них накручиваются гайки с шайбами. Лучше добавить шайбы Гровера. Крепежных изделий должно быть четыре или шесть – по количеству монтажных отверстий.
3. Между фланцами укладывается уплотнительная прокладка.
4. Болты зажимаются крест накрест. Именно так достигается равномерное прижимание плоскостей соединения.
5. С противоположной стороны прибора устанавливается сетка, которая крепится к нему четырьмя винтами (крепеж сбоку).

Есть модели, в конструкции которых присутствуют два фланца с двух противоположных сторон. Один крепится к трубе, а ко второму – сетка болтами.

Межфланцевая модель монтируется так:

1. К фланцу, который приварен к трубе, прикладывается отдельный фланец.
2. Они соединяются между собой болтами. Длина последних на 5 см больше толщины обратного клапана без сетки.
3. Между фланцами устанавливается прибор. В стыках укладываются уплотнители.
4. Болты зажимают крест накрест.
5. На свободный патрубок крепится сетка.

В автономной водопроводной системе клапан обратный с сеткой играет важную роль. С его помощью решаются проблемы, которые касаются эффективной работы сети. Монтаж прибора – дело простое, не требующее особых навыков и дополнительных инструментов. И еще один положительный момент – стоит этот вид запорной арматуры относительно недорого.

Качество во многом зависит от производителя. Но если устройство отработает два-три года без сбоев, то это его нормальный ресурс. Особенно это касается канализационной фланцевой модели, срок службы которой не менее 5 лет. В активной агрессивной среде даже чугун коррозирует.

Также рекомендуем посмотреть подобранные видео по нашей теме.

Обратный клапан для воды: виды, преимущества и недостатки, как выбрать?

https://youtube.com/watch?v=e27k-HaKLrw

Обратный клапан насосной станции.

https://santehstandart.com/poleznye-materialy/klapan-obratnyy-s-setkoy
https://mechanicinfo.ru/klapan-obratnyj-s-priemnoj-setkoj-16ch42r-razmery-ves-cena

Принцип работы гидрозатвора

Везде, где гидрозатвор находится в канализации, его назначение остается прежним:

• предотвратить проникновение в помещение специфических неприятных запахов.
• заблокировать гидроудар для снижения нагрузки на приборы и канализационные трубы;

Если гидрозатвор (или сифон) выбран правильно, то в доме царит благоприятная атмосфера, и канализационная сеть длительное время не нуждается в ремонте.

Конструкции гидрозатворов разных типов различны, однако все они в той или иной степени представляют собой трубы с изгибами определенной формы, иногда снабженные дополнительными тупиковыми или динамическими устройствами.

Одним из важнейших условий работы гидрозатвора является постоянное присутствие в его полости воды, которая играет роль преграды от проникновения газа и неприятных запахов наружу

Водный барьер постоянно находится в сифоне. Если долго не пользоваться прибором (кухонной раковиной или унитазом), вода испарится и со временем в ванной или на кухне все равно будет появляться неприятный запах сточных вод.

То же самое произойдет, когда после долгого отсутствия вы впервые выстрелите. Но при постоянном использовании объем воды в гидрозатворе постоянно обновляется, что предотвращает застой и появление неприятного «аромата» соответственно».

Конструктивные особенности гидрозатворов напрямую связаны с их назначением. Например, для унитазов характерна следующая конструкция: слив прямой, а выход к канализационной трубе наклонный

Все устройства канализации соединены между собой. Например, правильная организация вентиляторного стояка предотвращает поломку клапана – явление, при котором вода не остается в гидрозатворе, а сразу же попадает в трубу. В этом случае сантехнический прибор теряет защитный барьер и неприятные запахи выходят прямо в квартиру.

Галерея изображенийФотографии из Гидрозатвор – это искусственно созданный водяной столб высотой не менее 10 см, препятствующий обратному попаданию дурно пахнущих летучих веществ и вымытых токсинов в изогнутую канализационную систему труб, в которой задерживается вода, что не позволяет не допускать повторного попадания запаха сточных вод в помещение. Устройства с коленом трубы или емкостью устанавливаются на выходе одного или группы устройств. Модели для второго варианта отличаются от первого. Устройство для предотвращения обратного потока негативных запахов можно приобрести в готовом виде или собрать из труб и колен на месте. Для ухода и обслуживания удобнее использовать сифоны заводского изготовления, в конструкции которых тщательно прорабатывается возможность разборки для удаления загрязняющих отложений. Выбор сифона – устройства, создающего условия для образования колонны воды производится по типу водопровода и расстоянию от пола до его дна. Для душевых производятся сифоны с низким водонепроницаемым стеклом. На отводах наружной канализации и гидрозатворах туалетов в общественных учреждениях устанавливаются ревизии, позволяющие производить очистку при необходимости. Водоблок на присоединении к канализации особенности водоблока Устройство водоблока для группы душевых лейок Схема трубы со сливной пробкой Отзывы на гидрозатвор

Устройство и принцип работы

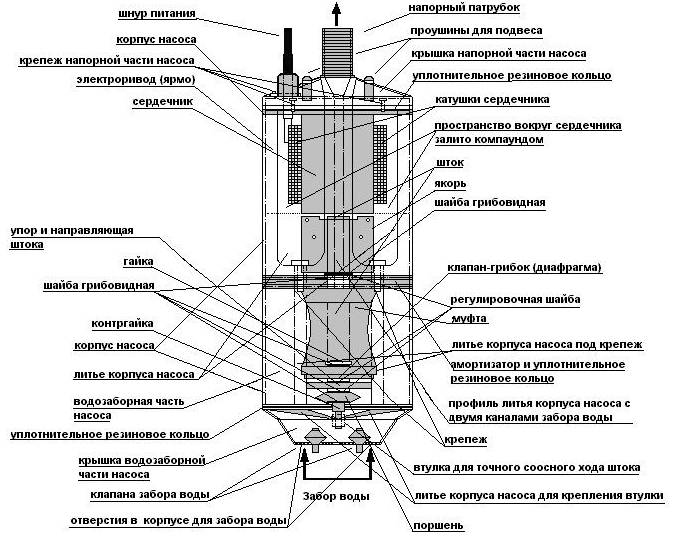

Все модификации водяной вибрационной помпы  “Тайфун” включают три основных узла:

1. Вибрационная часть. Состоит из амортизатора, диафрагмы, муфты, штока. На одном из концов штока расположен якорь, а на другом – поршень. Между амортизатором и диафрагмой имеется определённое расстояние, оба элемента направляют шток в процессе эксплуатации электронасоса и обеспечивают его герметичность, предотвращая попадание воды в ту часть корпуса, где расположен электропривод.
2. Водозаборная часть. Представляет собой полость, вверху которой расположен стакан с отверстиями для забора перекачиваемой воды и обратный клапан, препятствующий обратному сливу и в случаях, когда насос отключен.
3. Электроприводная часть. Состоит из сердечника, двух катушек и всасывающего напорного патрубка. Эти части расположены в корпусе и залиты компаундом с фракциями кварцевого песка.

Компаунд фиксирует электромагнит и изолирует обмотки катушек, защищая их от проникновения воды. Кварцевый песок повышает теплоотведение из электроприводной части.

Сердечник представляет собой П-образную фигуру из пластин, выполненных из трансформаторной стали. На сердечник намотан эмальпровод с определённым количеством витков, изолированный специальным лаковым покрытием.

Принцип работы основан на переменном токе, который при помощи амортизатора преобразуется в механические колебания, передающиеся на поршень и якорь. Вода попадает внутрь насоса через отверстия водозабора и оказывается в камере, где находятся поршень и клапаны.

Поршень под воздействием колебаний начинает совершать возвратно-поступательные движения, создавая гидравлический удар в стакане с отверстиями. Клапаны закрывают отверстия, и вода оказывается в камере, откуда выбрасывается под давлением через двухканальную систему в выходящий напорный патрубок.

Конструкция и материалы штока и втулки, обеспечивающие соосность хода обоих элементов, запатентованы производителем, именно этим объясняются высокие технические характеристики насоса (+)
