Реле протока воды: устройство, принцип работы, подключение и регулировка

Газовый котел и его оснащение реле

Датчик потока воды наделяет газовый котел двумя важными функциями:

Указывает на забор горячей воды, после чего плата управления меняет режим отопления на режим горячего водоснабжения, обеспечивающий нагрев.
Датчик контролирует горение пламени котла, анализируя интенсивность потока воды. Больший забор воды требует сильного пламени, так как для подогрева требуется большее количество энергии.

Датчик протока воды для газового котла обеспечивает водонагревательную и отопительную функцию. Установка уместна на контуре, подающем водопроводную воду, и реагирует на забор воды при открытии крана.

Возможные проблемы при эксплуатации:

Не включается режим подогрева воды или работает с перебоями. Понять, что неисправность заключается в датчике, можно после измерения мультиметром сопротивления. 2,5 кОм достигается температурой в 60 градусов. Если аппарат полностью холодный, то однозначно неполадка в датчике протока

Решается проблема полной заменой, при этом важно помнить о необходимости перекрывания воды.
Замыкание. Причиной может быть неправильная сборка самого прибора и некорректное подсоединение проводов.

Разные марки котлов выдают на табло код ошибки. Эта информация обычно есть в руководстве по эксплуатации. При выявлении проблемы в датчиках потока, решение может быть самостоятельным с определенными навыками или при помощи мастеров.

Порядок самостоятельной регулировки

Для регулирования в датчике есть специальные болты. Ослабляя или затягивая их, можно уменьшить либо увеличить силу сжатия пружины.

Таким образом выставляется уровень давления, при котором будет происходить срабатывание прибора.

Практически всегда компании-производители выпускают оборудование с отрегулированными настройками. Несмотря на это, иногда требуется дополнительная самостоятельная регулировка

Желательно придерживаться следующего алгоритма:

слить жидкость из системы пока отметка давления не примет нулевое значение;
включить насосную установку и медленно запускать воду обратно;
зафиксировать показатель давления потока при отключении насоса датчиком;
снова начать слив и запомнить показатели, при которых насосное оборудование начнет работать;
открыть реле и настроить регулировочным болтом минимальный уровень сжатия большей пружины, требуемый для срабатывания устройства и запуска насоса (более сильное сжатие увеличивает степень давления, менее – снижает);
аналогичным способом отрегулировать силу сжатия меньшего пружинного механизма, установив границы максимального давления, при достижении которого реле, измеряющее водный проток, будет отключать насос.

Закончив все описанные манипуляции, следует убедиться в правильности выполненных регулировок. Для этого трубопровод заполняют жидкостью, а затем сливают ее, оценивая реакцию датчика во время достижения настроенных значений.

При неудовлетворительном результате проверки процедура повторяется.

Имея недостаточный опыт и квалификацию, лучше обратиться за помощью в регулировке к специалистам. Они проанализируют конкретную ситуацию, учтут технические характеристики оборудования и подберут максимально верные значения уровня давления

Чтобы трубопровод, по которому проходит жидкость, работал исправно и стабильно, проводится регулярная ежегодная проверка датчиков протока. При необходимости настройка рабочих параметров корректируется.

Зачем применяются датчики воды

Исходя из практики отмечается, что основная причина поломок насосов — их перегрев вследствие работы при отсутствии потока жидкости. В этом и кроется использование датчиков потока.

Это возникает в следующих ситуациях:

Для постоянного контроля продуктивной работы, насос оснащается реле протока. Контролирующие приборы применяются для идентификации поступления жидкости, скорости, измерения уровня расхода.

Нынешние датчики высокочувствительны и дают реакцию на небольшой поток жидкости. Могут применяться для разных жидкостей (агрессивных и неагрессивных).

Установка устройства не требуется при обстоятельствах, когда:

Во всех остальных случаях, для продления срока эксплуатации насоса и удобства его использования, применяется реле протока воды.

Как правильно настраивать реле?

На корпусе реле давления имеется крышка, а под ней – две пружины, снабженные гайками: большой и малой. Вращая эти пружины, устанавливают нижнее давление в гидроаккумуляторе, а также разницу между значениями давления включения и отключения. Нижнее давление регулируется посредством большой пружины, а малая отвечает за разницу верхнего и нижнего давления.

Под крышкой реле давления находятся две регулировочные пружины. Большая пружина регулирует включение насоса, а малая – разницу между давлением включения и отключения

Перед началом настройки необходимо изучить техническую документацию реле давления, а также насосной станции: гидробака и других ее элементов.

В документации указаны рабочие и предельные показатели, на которое рассчитано это оборудование. В ходе регулировки следует учитывать эти показатели, чтобы не превышать их, иначе эти устройства могут вскоре сломаться.

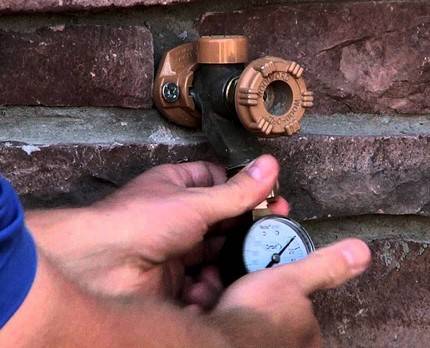

Иногда бывает так, что во время настройки реле давления давление в системе все же достигает предельных значений. Если это произошло, необходимо просто выключить насос вручную и продолжать настройку. К счастью, такие ситуации крайне редки, поскольку мощности бытовых поверхностных насосов просто не хватает, чтобы довести гидробак или систему до предельных показателей.

На металлической площадке, где расположены регулировочные пружины, сделаны обозначения “+” и “-“, которые позволяют понять, как вращать пружину, чтобы увеличить или уменьшить показатель

Бесполезно настраивать реле, если гидроаккумулятор заполнен водой. В этом случае будет учтено не только давление воды, но и параметры давление воздуха в емкости.

Чтобы выполнить регулировку реле давления, нужно выполнить следующие действия:

Установить рабочее давление воздуха в пустом гидроаккумуляторе.
Включить насос.
Заполнять бак водой до тех пор, пока не будет достигнуто нижнее давление.
Отключить насос.
Вращать малую гайку до момента запуска насоса.
Дождаться заполнения бака и отключения насоса.
Открыть воду.
Вращать большую пружину, чтобы установить давление включения.
Включить насос.
Заполнить гидробак водой.
Откорректировать положение малой регулировочной пружины.

Определить направление вращения регулировочных пружин можно по знакам “+” и “-”, которые обычно находятся рядом. Чтобы увеличить давление включения, большую пружину следует вращать по часовой стрелке, а чтобы уменьшить этот показатель, ее вращают против часовой стрелки.

Регулировочные пружины реле давления очень чувствительные, поэтому их нужно подкручивать очень аккуратно, постоянно проверяя состояние системы и показания манометра

Вращение регулировочных пружин при проведении настройки реле давления для насоса нужно выполнять очень плавно, примерно по четверти или половине оборота, это очень чувствительные элементы. Манометр при повторном включении должен показать нижнее давление.

В отношении показателей при регулировке реле полезно будет помнить следующие моменты:

Если гидробак наполняется, а показатели манометра остаются неизменными, значит, предельное давление в емкости достигнуто, насос следует сразу же отключить.
Если разница между значениями давления выключения и включения составляет около 1-2 атм., это считается нормальным.
Если разница больше или меньше, следует повторить регулировку с учетом возможных ошибок.
Оптимальная разница между установленным нижним давлением и определенным в самом начале давлением в пустом гидроаккумуляторе составляет 0,1-0,3 атм.
В гидроаккумуляторе давление воздуха не должно быть менее 0,8 атм.

Система может исправно включаться и выключаться в автоматическом режиме и при других показателях. Но эти границы позволяют свести к минимуму износ оборудования, например, резиновой вкладки гидробака, и продлить время работы всех устройств.

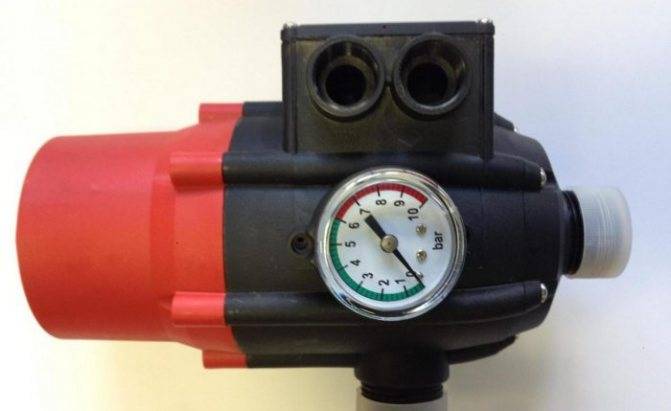

Назначение, устройство и принцип работы

Реле — это основной элемент для регулировки подачи воды в насосной системе. Благодаря ему осуществляется включение и выключение всей системы насосного оборудования.

Именно этот узел в системе водоснабжения отвечает за напор воды. Благодаря реле, происходит баланс между большой ее подачей и слабой.

Реле устроено на принципе размыкания контактной группы при изменении напора воды. Оно непосредственно соединяется с насосом с помощью выходных контактов. На схеме, представленной ниже, показаны основные узлы устройства реле подачи давления воды.

Схема реле давления воды

Два сетевых контакта служат для электрического запуска устройства. С помощью насосной контактной группы срабатывает включение и выключение реле. На верхней части устройства располагаются две гайки. Они предназначены для регулировки подачи давления. Каждая гайка отвечает за силу давления воды в системе. При регулировании реле всегда следует помнить, что отключение устройства должно срабатывать при среднем давлении подачи воды в насосе. Гайка настройки дифференциала регулирует подачу воды между большим и малым давлением.

С помощью реле автоматически регулируется включение и отключение устройства, подающего воду в гидробак. При этом специалисты используют ряд понятий, таких как:

Давление включения или нижнее давление (Рвкл), при котором контакты реле для погружного или скважинного насоса замыкаются, устройство включается и в бак начинает поступать вода. Стандартные настройки производителя — 1,5 бар.
Давление выключения или нижнее давление (Рвыкл), при котором контакты устройства размыкаются и насос выключается. Стандартные настройки производителя — 2,5-3 бар.
Перепад давления (ΔР) — разница предыдущих двух показателей.
Максимально допустимый показатель выключения, при котором насосная станция может быть отключена. Стандартные настройки производителя — 5 бар.

Гидроаккумулятор же представляет собой бак, в который встроена дополнительная резиновая ёмкость, именуемая «грушей». В эту «грушу» через самый обычный автомобильный ниппель накачивают некоторое количество воздуха. Чем выше давление в «груше», тем сильнее она давит на скопившуюся в баке воду, выталкивая её в водопроводную систему. Таким образом обеспечивается напор воды, достаточный для комфортного использования.

Несколько иначе устроены мембранные гидроаккумуляторы, однако их принцип работы примерно такой же. Бак разделяют на две части специальной мембраной, по одну сторону которой находится вода, по другую — воздух, который давит на воду и т. д.

Типы датчиков

На сегодняшний день самые популярные и совершенные устройства протока воды – реле герконовые и датчик Холла.

Описание:

Расходомер или датчик Холла — это небольшая турбина с магнитом. Как только турбина начинает вращаться, магнит создает поле и генерирует электроимпульсы, передающиеся на плату котла (к примеру, фирмы Ферроли).
Герконовый регулятор тоже использует магнетизм. Внутри камеры устанавливают поплавок-магнит. Как только давление воды повышается, поплавок перемещается и начинает действовать на геркон (несколько магнитных пластин, которые раздвигаются под воздействием поплавка).

Реле защиты от сухого хода

Несложное электромеханическое устройство контролирует наличие давления в системе. Как только давление опускается ниже порога, цепь питания разрывается, помпа перестает работать.

Состоит реле из мембраны, которая реагирует на давление и контактной группы, которая в нормальном состоянии разомкнута. При понижении давления мембрана давит на контакты, они замыкаются, отключая питание.

Так выглядит защита от сухого хода насоса

Когда оно эффективно

Давление, на которое реагирует устройство — от 0,1 атм до 0,6 атм (в зависимости от заводских настроек). Такая ситуация возможна когда воды мало или ее нет совсем, засорился фильтр, самовсасывающая часть оказалась слишком высоко. В любом случае, это — состояние сухого хода и насос надо отключать, что и происходит.

Схема электрического подключения реле сухого хода в системе с гидроаккумулятором

Устанавливается реле защиты от холостого хода на поверхности, хотя есть модели и в герметичном корпусе. Нормально оно работает в схеме полива или любой системе без гидроаккумулятора. Более эффективно работает с поверхностными насосами, когда обратный клапан установлен после насоса.

Когда оно не гарантирует отключение при отсутствии воды

В системе с ГА его поставить можно, но 100% защиту от сухого хода насоса вы не получите. Все дело в особенности строения и работы такой системы. Ставят защитное реле перед реле давления воды и гидроаккумялятором. При этом между насосом и защитой стоит обычно обратный клапан, то есть мембрана находится под давлением, создаваемым гидроаккумулятором. Это обычная схема. Но при таком способе включения возможна ситуация, когда работающая помпа при отсутствии воды не отключится и перегорит.

Боле подробная схема подключения реле давления в схеме подачи воды с глубинным насосом

Например, создана ситуация сухого хода: насос включился, воды в колодце/скважине/емкости нет, в гидроаккумуляторе некоторое количество есть. Так как нижний порог давления выставляется обычно порядка 1,4-1,6 атм, мембрана защитного реле не сработает. Ведь давление в системе есть. В таком положении мембрана отжата, насос всухую будет работать.

Остановится он или тогда когда перегорит или тогда, когда из гидроаккумулятора израсходуют большую часть запаса воды. Только тогда давление упадет до критического и реле сможет сработать. Если такая ситуация возникла во время активного использования воды, ничего страшного в принципе не случится — несколько десятков литров иссякнут быстро и все будет в норме. Но если это произошло ночью — спустили воду в бачке, помыли руки и ушли спать. Насос включился, сигнала на отключение нет. К утру, когда начнется разбор воды, он будет в нерабочем состоянии. Вот потому в системах с гидроаккумулчторами или насосными станциями лучше использовать другие устройства защиты от сухого хода водяного насоса.

Реле протока: устройство и принцип работы

Основная работа датчика протока воды заключается в постоянном контроле и отключении насосной станции в том случае, если прибором обнаруживается, что мощность потока снизилась. Когда показатели снова возвращаются к нормальным значениям, он включает оборудование. Если говорить о самых востребованных конструкциях, то ими являются лепестковые реле, однако есть и другие разновидности приборов.

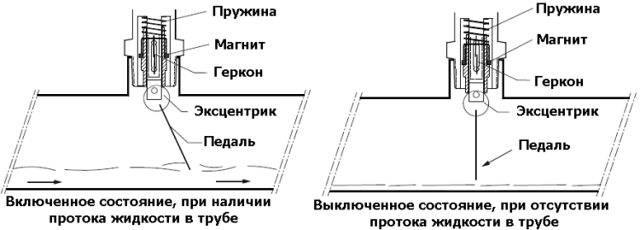

Лепестковые датчики протока воды

Это классические «защитники». Конструкция лепесткового датчика относительно проста. В состав таких устройств входит несколько важных элементов:

входной, выходной патрубок;
пружины, имеющие разную степень сжатия;
клапан-лепесток с магнитом, он располагается на стенке внутри камеры;
второй магнит: он создает обратную силу, возвращающую лепесток в исходную позицию, когда поток воды ослабевает;
герконовый микропереключатель, или герконовое реле, чьи задачи — размыкание и замыкание электрической цепи.

После наполнения камеры жидкостью поток, вернее его сила, начинает воздействовать на клапан, смещающийся относительно оси. Лепесток сдавливает пружину. Благодаря магниту, находящемуся с другой стороны клапана, контакты переключателя замыкаются, включая насосное оборудование в работу.

Когда сила потока падает до нулевого значения, происходит обратный процесс: пружина клапана разжимается, лепесток с магнитом возвращаются в исходное положение. Переключатель также возвращается на прежнюю позицию, насос останавливается.

Главное достоинство лепесткового реле — простота, неприхотливость конструкции, которая гарантирует ее бесперебойную работу. Другие плюсы — практически мгновенные срабатывания устройства, отсутствие между ними задержек, отсутствие уменьшения давления подачи жидкости.

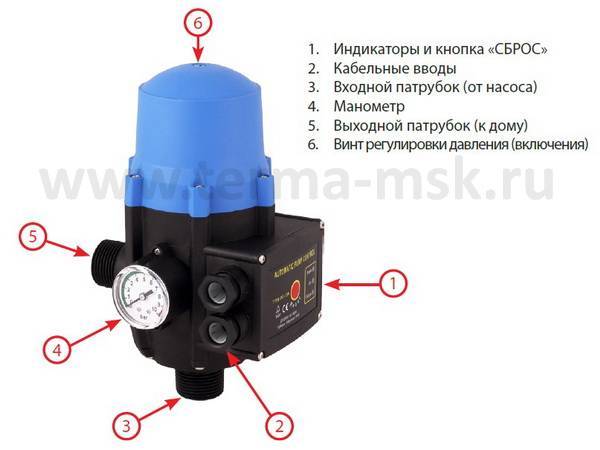

Пресс-контроль

Так называют датчик протока воды, который совмещен с реле давления. Этот прибор включит оборудование только в том случае, если уровень жидкости в камере достигнет определенного уровня. Его можно настроить, чаще используют значения, находящиеся в пределах 1-2 бар. Остановка оборудования происходит в течение 5-10 секунд.

Данные модели используют для защиты насосных станций. В этом случае их устанавливают на выходной патрубок насоса. Минус у совмещенных приборов есть, он касается насосов поверхностного типа. Если пресс-контроль установить на такое оборудование, то перед каждым пуском его придется вручную заполнять водой. Решить задачу помогут дополнительные обратные клапаны, но и они не самый лучший выход.

Термореле протока

Этот датчик протока воды имеет самую сложную конструкцию, а потому и такую же высокую цену. Принцип работы устройства основан на сравнении температур потока жидкости и значения, на которое настроены датчики прибора. Температура сенсоров чуть выше, чем у жидкости, это условие выполняется благодаря постоянному их подогреву за счет электричества.

Когда поток более холодной воды датчики охлаждает, это изменение сразу же фиксирует микропереключатель. Разница температур становится сигналом, запускающим насосное оборудование. Если поток воды прекращается, то температура сенсоров повышается до нормального уровня, поэтому контакты электросети и прибора размыкаются. Как правило, тепловыми реле протока оснащают модели насосов высокой ценовой категории.

Поплавковый выключатель, или реле уровня воды

Эти конструкции с полным правом можно отнести к категории «проще не бывает». Это простейший, утилитарный вариант, который знаком всем, кто когда-то наблюдал за работой поплавкового механизма, например, в бачке унитаза. Такой выключатель-«поплавок» устанавливают внутри источника, примерно на 200-250 мм выше, чем располагается насос.

Его принцип работы заключается не в контроле работы оборудования. Реле отслеживает уровень воды. Как только она опускается ниже того места, где расположен поплавковый выключатель, тот тоже опускается и выключает насос. Минус моделей — невозможность использования в узких, глубоких скважинах. Причина — трудность регулировки, которая состоит в изменении длины кабеля, к которому подвешено устройство. Для колодца, наоборот, этот «поплавок» подойдет идеально.

Возможные неисправности

Иногда может потребовать ремонт датчиками наличия воды, если у вас, к примеру, блок управления не реагирует на датчик беспроводного типа, и тогда требуется проверить питание, а после и допустимое расстояние до приемника (беспроводного). Если все-таки есть неисправность проводного изделия, вначале следует проверить все кабеля на разрыв, а также узнать плотность подключения штекеров и контроллера. Неисправности могут появиться из-за налета, загрязнения, и по этой причине приборы следует протирать влажной тканью минимум раз в месяц.

Проверьте все блоки питания, сетевое напряжение, аккумуляторы, а также в таких случаях следует проверить:

Есть ли контакт с влагой, на блоке и датчике должен загореться индикатор тревоги, а электрический привод крана не будет срабатывать.
Регистраторы не реагируют при их смачивании водой.

Если во время смачивания датчиков жидкостью напряжение появляется, но при этом кран не перекрывает воду, следует отсоединить провода от электрического привода крана, а после проверить напряжение и на них. Если оно будет появляться, то неисправность скрывается в сервоприводе крана. Если же напряжения нет, то следует прозвонить кабель на предмет разрыва, и для этого на одном конце кабеля следует замкнуть оба конца, а на другом перезвонить.

Принцип работы

Принцип работы электронного реле потока основан на определении разности температур. В цилиндрическом измерительном зонде размещаются два датчика температуры. Датчики имеют оптимальный теплопроводный контакт с рабочей средой и хорошо теплоизолированы друг от друга. Один датчик постоянно нагревается от источника электропитания, в то время как другой датчик не нагревается и, соответственно, имеет температуру рабочей среды. Если рабочая среда находится в неподвижном состоянии, разница температур между двумя датчиками стабилизируется на постоянном уровне.

При перемещении рабочей среды происходит охлаждение нагретого датчика. Изменение разности температур между двумя датчиками зависит от скорости потока и является параметром, необходимым для контроля заданного значения потока. Сигнал передается на компаратор, который управляет выходным сигналом транзистора. При помощи потенциометра уровень выходного сигнала устанавливается на значение, соответствующее необходимой точке переключения потока. Если поток ниже этого предела, транзистор выдает выходной сигнал. На шестипозиционном светодиодном индикаторе отображается уровень удаления значений потока от заданной аварийной точки переключения.

Типичные области применения

Защита насосов от «сухого хода»
Контроль работы систем смазки
Системы охлаждения и обогрева
Системы кондиционирования воздуха
Контроль на наличие разрывов труб
Контроль на наличие утечек

Преимущества

Отсутствие подвижных деталей в потоке
Переключение при очень низких значениях потока
Возможность работы в условиях высоких давлений
Возможность работы с самыми разныминоминальными диаметрами труб

Область применения

Приборы применяются в разных сферах промышленности:

Применение в быту

Приборы применяются для газовых котлов, насосов.

В некоторых домах устанавливают автономные системы водоснабжения. Это решение принимается при небольшом напоре воды или при желании независимости от центрального водоснабжения. Реле обеспечивает сильный и стабильный напор.

Автономные системы водоснабжения состоят из специального насоса, резервуара и пульта управления. Некоторые бытовые приборы можно подключать к насосу. Тогда требуется регуляция работы и своевременное включение насоса, что гарантирует стабильность поступления воды. Реле можно совместить с автополивом участка, при котором будет регулироваться разовый расход. Для достижения такой цели, регулятор потока врезают в центральный трубопровод, откуда он передает данные на пульт управления.

Устройства на три камеры

Датчики на три камеры подключают для насосов центробежного типа. Предельная сила сжатия у них очень высокая. Также стоит отметить, что модели производятся с короткими каналами. Клапаны у них применяются поворотного типа. Они защищены специальной мембраной. Если верить экспертам, то проводимость зависит от размеров камеры. Если говорить про конструкции, то стоит отметить, что на рынке есть модели с продолговатыми штуцерами. У них крайне низкая сила всасывания. Однако они способны долго прослужить. В магазинах очень редко встречаются устройства с переключателями. Как правило, модели на три камеры производятся с небольшими кранами.

Обзор продукции лучших производителей

Компании, ассортимент которых включает двухконтурные котлы, предлагают вниманию пользователей узкоспециализированное дополнительное оборудование, среди которого особую нишу занимают датчики протока.

Изделия концерна Электролюкс совмещаются с сериями GCB 24 X FI и GCB 24 XI, их вес составляет всего 150 г, максимальное рабочее давление – 1,5 Па. Габариты устройств компактны – 40х115х45 мм, диапазон давления не превышает 3 бар, верхняя отметка допустимой влажности среды – 70%.

Viessmann Vitopend WH1D

Датчик протока Висман устанавливается в газовый котел с левой стороны у гидроблока. Этот элемент необходим для контроля параметров и производительности потока горячей воды. Модель разработана для серий Vitopend и Vitopend 100.

Ariston GENUS CLAS B 24

Датчик Генус Аристон необходим для координирования нагрева воды газовым котлом. При протоке на электронную плату последнего поступает сигнал, в результате оборудование переходит в режим работы. В композитный пластиковый корпус заключен магнитный поплавок, он воздействует на геркон, контакты которого замыкаются (котел приступает к продуцированию горячего водоснабжения) или размыкаются (обеспечивается отопление).

Grundfos UPA 120

Устройство защищает насос от холостого хода, внедряется в системы индивидуального водоснабжения. Функционал автоматики нуждается в обеспечении устойчивого потока жидкости не менее 90-120 л/час. Класс защиты прибора – IP65, потребляемая мощность этой бюджетной модели не превышает 2,2 кВт. Границы рабочих температур держатся в положительном диапазоне – от 5 до 60°С, 8 А – показатель максимального потребляемого тока.

Повсеместно применяется в бытовых системах водоснабжения, основой для его деятельности является фактический расход воды. Датчик способен отслеживать уровень давления в водопроводе. Насос запускается только тогда, когда ежеминутный расход воды достигнет отметки 1,5 л. Степень защиты агрегата – IP65, используется рабочее напряжение в пределах 220-240 В. Потребляемая мощность держится на отметке 2,4 кВт.

Immergas 1.028570

Изначально модель была разработана для применения с котлами одноименной марки, она совместима с двухконтурным газовым оборудованием серий Victrix 26, Mini 24 3 Е, Major Eolo 24 4E. Прибор допустимо использовать с котлами турбированных и дымоходных версий. Датчик заключен в пластиковый корпус, оснащен резьбовым элементом для внедрения в систему. Дополнительная опция – возможность получения на выходе горячей воды, имеющей стабильную температуру.

Важно, чтобы последние не контактировали между собой и не касались колбы

Эффективная работа насосного оборудования – это залог бесперебойной подачи воды и функционирования системы отопления в частном доме. Если вы хотите изо дня в день пользоваться благами цивилизации, то должны приложить все усилия, чтобы правильно наладить .

Решение указанной проблемы включает широкий спектр работ, главная из них – монтаж дополнительной оснастки, которая поможет четко контролировать возможные сбои в системе и предотвратит выход насоса из строя.

Наиболее востребованными и полезными в быту оказываются такие вспомогательные приборы, как: термодатчик, а также датчик протока воды. Именно о свойствах и эксплуатационных особенностях последнего устройства пойдет речь в этой статье.

Конструкция и принцип работы

Датчик имеет уникальное устройство, благодаря которому он выполняет свои непосредственные функции. Самой распространенной модификацией является лепестковое реле.

В классическую схему строения включены такие важные элементы:

входной патрубок, пропускающий воду через устройство;
клапан (лепесток), расположенный на стенке внутренней камеры;
изолированный герконовый переключатель, смыкающий и размыкающий цепь электропитания;
пружины определенного диаметра с различной степенью сжатия.

В то время когда камера наполняется жидкостью, сила потока начинает воздействовать на клапан, смещая его вокруг оси.

Магнит, встроенный с обратной стороны лепестка, вплотную приближается к герконовому переключателю. Вследствие этого контакты замыкаются, включая насос.

Под потоком воды понимают скорость ее физического движения, достаточную для включения реле. Снижение скорости до нуля, приводящее к полной остановке, возвращает переключатель на первоначальную позицию. При установке порога срабатывания этот параметр задается с учетом условий применения устройства

Когда поступление жидкости прекращается и давление в системе опускается ниже нормы, сжатие пружины ослабевает, возвращая клапан в исходное положение. Отдаляясь, магнитный элемент перестает действовать, контакты размыкаются и насосная станция останавливается.

Некоторые модификации оснащены возвратным магнитом вместо пружин. Судя по отзывам пользователей, они меньше подвержены воздействию мелких скачков давления в системе.

Лепестковым реле характерно большое количество плюсов. Среди них – простая и неприхотливая конструкция, мгновенное срабатывание, отсутствие задержек между повторным реагированием, применение точного триггера для запуска оборудования

В зависимости от конструктивного решения выделяют еще несколько видов реле. К ним относятся роторные устройства, снабженные лопастным колесом, вращающимся в водном потоке. Скорость вращения лопасти в них контролируется сенсорными датчиками. При наличии жидкости в трубе механизм отклоняется, замыкая контакты.

Также существует термореле, функционирующее в соответствии с термодинамическими принципами. Прибор сопоставляет температуру, заданную на датчиках, с температурой рабочей среды в системе.

При наличии потока фиксируется тепловое изменение, после которого контакты электросети соединяются с насосом. При отсутствии движения воды микропереключатель разъединяет контакты. Моделям тепловых реле свойственна высокая чувствительность, но они довольно дорогие.

Необходимость настройки реле давления воды для насоса

Настройка реле самостоятельная или с привлечением квалифицированных специалистов требуется в любом случае при сборке насосной станции из отдельных частей. Не исключено, что настройка реле давления воды потребуется даже в том случае, когда готовая насосная станция приобретена в специализированном магазине.

Объясняется это тем, что для каждой водопроводной системы характерно наличие индивидуальных особенностей и потребности жильцов также разные. Степень напора воды в доме с душем, раковиной и ванной значительно отличается от просторного загородного дома с джакузи и гидромассажем. В этом случае требуется регулировка давления воды в системе водоснабжения и настройка оборудования индивидуально для каждого случая.

При решении вопроса, как подключить реле давления воды, следует помнить, что кроме первоначальной настройки, которая выполняется при монтаже насосного оборудования, в процессе эксплуатации необходимо контролировать и выполнять корректировку работы оборудования.

Кроме того в случае замены или ремонта отдельного элемента насосной станции также требуется дополнительная настройка реле регулятора давления воды. Стоит сказать, что процесс регулировки оборудования аналогичен процедуре его настройки.
