Что такое вентиляционный анемостат — приточно вытяжные виды

Отличия по материалу

Чаще всего анемостаты производятся из пластика: этот материал дешевый, легкий, устойчивый к коррозии, и при этом — долговечный и простой в уходе. Пластиковые модели рекомендуется применять в условиях повышенной влажности (к примеру — в бассейнах, душевых, санузлах, кухнях).

Помимо пластика, анемостаты могут выполняться и из металла. Подобные изделия подойдут для вентиляционных систем с подогревом воздуха, или для помещений с повышенной температурой. Стоят металлические анемостаты дороже пластиковых.

Анемостаты из дерева (тарелка), металла и пластика

По желанию можно заказать изготовление тарелки из дерева — чтобы анемостат был незаметен в доме с деревянной отделкой. В магазинах такие изделия можно встретить редко, однако в любой мебельной мастерской с такой задачей легко справятся. Можно также обратиться к столяру, у которого есть оборудование.

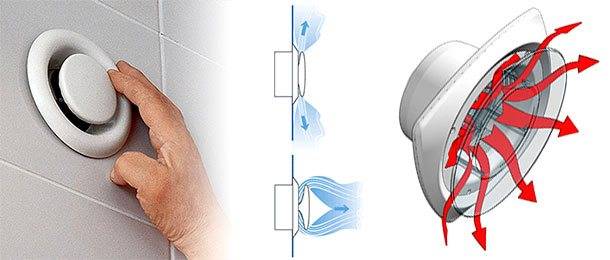

Отличия по назначению: приточные, вытяжные, комбинированные

Конструктивно изделия могут делиться на 3 типа. Единственное отличие между ними — это устройство тарелки:

Приточные: имеют вогнутую внутрь тарелку

Благодаря этому проходящий внутрь помещения воздух распределяется вдоль поверхности (стены или потолка — не важно). Вытяжные: имеют выпуклую (в сторону помещения) тарелку

Это упрощает прохождение воздуха из комнаты в вытяжной канал

Вытяжные: имеют выпуклую (в сторону помещения) тарелку. Это упрощает прохождение воздуха из комнаты в вытяжной канал.

Приточно-вытяжные

Имеют ровную (плоскую) тарелку с округлыми краями. Могут применяться как в вытяжных, так и в приточных системах.

Приточный, приточно-вытяжной и вытяжной анемостаты

Помимо отличия в устройстве тарелки — и приточные, и вытяжные, и приточно-вытяжные анемостаты устроены одинаково.

Характеристики изделий

Ключевыми характеристиками вентиляционных анемостатов (как вытяжных, так и приточных) являются:

  1. Диаметр. Должен подбираться по диаметру воздуховода. Обычно анемостаты выполняются в диаметре 80, 100, 125, 150 и 200 мм.

  2. Площадь щелевого отверстия. Чем больше этот показатель — тем больше воздуха пропустит анемостат. В среднем модели диаметром 125-200 мм имеют площадь около 0.006-0.009 м².

  3. Ход тарелки (на какое расстояние может двигаться тарелка). В среднем — от 0 до 23 мм.

Площадь щелевого отверстия (а значит — и количество воздуха, которое может пройти через анемостат) напрямую зависит от диаметра изделия и от хода тарелки.

В среднем стоимость пластиковой модели диаметром 100-150 мм (самый популярный тип продукции) — порядка 200-300 рублей. Металлические такого же размера — обойдутся в 300-400 рублей.

О производителях и моделях

На рынках стран СНГ подобные изделия чаще всего можно встретить под брендом Systemair, Эра и Вентс (Vents).

Анемостаты марки Вентс (самые распространенные) делятся на несколько серий:

  1. А-ВР. Приточно-вытяжные пластиковые модели, диаметром от 80 до 200 мм.

  2. А-ВРФ. Приточно-вытяжные пластиковые модели, диаметром от 80 до 200 мм.

  3. А-ПР. Приточные пластиковые модели, диаметром 150 (1 тарелка) или 200 (2 тарелки) мм.

  4. А-ПРФ. Приточные пластиковые модели, диаметром 150 (1 тарелка) или 200 (2 тарелки) мм.

  5. АМ-ВРФ. Приточные металлические (сталь с полимерным покрытием) модели, диаметром от 100 до 200 мм.

  6. АМ-ВРФ-Н. Приточные металлические (нержавеющая сталь) модели, диаметром от 100 до 200 мм.

Название модели дополняется диаметром. То есть в магазине полное название будет иметь вид: Вентс А 100 ВРФ (диаметр — 100 мм).

На российском и украинском рынке представлен еще один, более удобный — автоматический — вариант. Модель называется АВК 100-1-12, и предназначается для вентканалов диаметром 100 мм. Управление тарелкой (т. е. открытие-закрытие) реализовано в виде настенного выключателя (выглядит как обычный выключатель света).

Что это такое?

Анемостат является конечным компонентом в некоторых вентиляционных системах. Его функция такая же, как у пластиковой решетки или диффузора. Однако у такого варианта присутствуют некоторые отличия, которые делают его лучше.

Конструкция может устанавливаться дома или на производственных участках. Также допускается монтаж в системе отопления или кондиционирования воздушного потока. Изделие способно решить 3 главные задачи, которые необходимы для организации правильной вентиляционной системы.

  • Предотвращение попадания насекомых и пыли с внешней стороны;
  • Регулировка объема воздуха, который проходит через вытяжные каналы;
  • Равномерное распределение воздушного потока.

Устройство оборудования

В конструкции прибора ничего сложного нет. Большая часть анемостатов состоит из стандартных элементов:

  • Корпус, который чаще изготавливается из пластика;
  • Установочного фланца;
  • Специальные распорки с регулировочным винтом;
  • Диск.

Внешняя часть устройства имеет форму небольшой трубы. В систему его монтируют таким образом, чтобы с внутренней стороны помещения был виден установочный фланец. Чтобы добиться максимально плотной фиксации, используются саморезы.

Внутри трубы размещается распорка, на которую устанавливают регулировочный элемент. На конце винта, который обращен во внутреннюю часть комнаты, присутствует круглый щит (диск). Его можно свободно перемещать внутри трубы воздушного распределителя.

Если круглый щит выдвигается, то зазор увеличивается, отчего пропускная щель становится больше, а воздушный поток усиливается. В обратном случае, когда диск задвинут, поток становится меньше. Кроме такого исполнения, в магазинах продаются приточные анемостаты, они оснащены двумя круглыми элементами. Благодаря такому решению, распределение воздушного потока становится лучше, но по факту это не является решающим преимуществом.

Отличия анемостата от диффузора

Большая часть покупателей могут не отличить один элемент от другого. Потому что по внешнему исполнению большая часть продукции одинакова. Но присутствует существенное отличие: при помощи анемостата человек способен регулировать интенсивность потока воздуха, который идет через него. Второй прибор обладает только фиксированным наклоном ламелей. Конечно, благодаря этому увеличивается пропускная способность, но подойдет это не всем.

Также, существует некоторое отличие по внешним признакам. Форма анемостатов может быть только круглой, а вот диффузоры продаются еще и в квадратном виде. Поэтому отличить их не так сложно.

Критерии выбора воздухораспределителя

Определение оптимальной модели анемостата должно базироваться на оценке ряда параметров: материале изготовления, габаритов устройства, рабочем диапазоне тарелки и площади щелевого отверстия. Все критерии подбираются с учетом условий эксплуатации.

Материал изготовления: какой практичней и долговечней

В производстве используются легкие материалы: алюминий, пластик или оцинкованная сталь. Эксклюзивные варианты выполняются из дерева. Каждому изделию присущи плюсы и минусы.

Металл. Особенность металлических изделий – износоустойчивость и длительность службы. Дополнительное достоинство – красивый внешний дизайн, хорошо сочетающийся с разными стилевыми направлениями в интерьере.

К недостаткам относятся: дороговизна и усложненный монтаж из-за большого веса.

Металлический анемостат оптимально подходит под сложные условия производства – для удаления и подачи разогретого воздуха. Жаростойкие модели применяются в системах дымоудаления

Изделия из нержавейки устанавливаются в банях, саунах или топочных камерах.

Пластик. Пластиковые анемостаты обычно используют в быту, торговых, офисных и общественных зданиях. Изделия хорошо себя зарекомендовали во влажных помещениях (душевая, прачечная, кухня, бассейн, санузел).

Конкурентные преимущества полимерных анемостатов:

  • устойчивость к влаге – не подвергаются коррозии, как металл, и не поддаются гниению, как дерево;
  • легкий вес и простота установки;
  • многообразие размеров и расцветок;
  • неприхотливость в уходе и обслуживании;
  • низкая стоимость.

Отрицательные стороны пластика: невысокая прочность и невозможность использования для «перекачки» горячих воздушных масс.

Дерево. Такие экземпляры встречают достаточно редко, их в основном используют, если того требует дизайн помещения. Анемостаты органично смотрятся в интерьере деревянного дома, бани или сауны.

Как правило, декоративную роль отыграет верхняя тарелка воздухораспределителя. Именно этот элемент делают из древесины, а остальную «начинку» устройства – из пластика или металла

Оценка технических характеристик анемостата

После выбора типа распределителя (вытяжного или приточного), оценки условий эксплуатации и определения подходящего материала, следует подобрать модель по трем параметрам: диаметр, размер щелевого отверстия и ход клапана.

Диаметр. Сечение оголовка анемостата надо сопоставить с размером канала вентсистемы. Например, под воздуховод 100 мм подойдет соответствующий распределитель на 100 мм.

Стандартный диаметр анемостата колеблется в диапазоне 80-200 мм. При необходимости закрыть вентиляционную трубу большего сечения применяются диффузоры

Щелевое отверстие. Параметр определяет пропускную способность устройства. Разбег показателей – корректировка зазора при помощи фланца. В небольших моделях диаметром 80 мм граничная площадь живого сечения равна 0,002 кв.м, в анемостатах размером 200 мм показатель достигает 0,009 кв.м.

Запас хода. Показатель характеризует максимальное открытие – перемещение «плафона» по нормали. Чем больше ход клапана, тем шире диапазон работы анемостата. Граничное значение в разных моделях достигает 8-30 мм.

Тип управления вентиляционным «плафоном»

Большинство моделей рассчитаны на механическую регулировку положения тарелки. Режим работы воздухораспределительного клапана устанавливается вручную – достаточно прокрутить «плафон» по ходу часовой стрелки или наоборот.

В этом случае удобство управления зависит от места размещения анемостата. При потолочном монтаже менять положение тарелки затруднительно. Для упрощения задачи лучше подобрать автоматический прибор с блоком управления.

Открытие-закрытие вентканала осуществляется при помощи обычного выключателя по типу загорания лампочки. Кроме монтажа анемостата требуется подвод электрокабеля и установка настенного блока управления

Критерии выбора: на что обратить внимание

Разные приборы предназначены для эксплуатации в тех или иных условиях

При выборе обращают внимание на технические характеристики, способы управления

Материал изготовления корпуса

Для жилых комнат подходят анемостаты, сделанные из дерева, стали или пластика. Для комнат с высокой влажностью (душевых, ванных, бассейнов, бань, саун) предназначены только пластмассовые варианты. Металлические или деревянные приборы быстро выходят из строя в таких условиях.


Анемостаты из дерева, металла и пластика.

Соответствие указанным характеристикам

Размер анемостата выбирают с учетом диаметра воздушного канала. Перед покупкой устройства выполняют соответствующие замеры. При расчете требуемой пропускной способности учитывают объем помещения, влажность и загрязненность воздуха. Чтобы узнать, соответствуют ли фактические параметры заявленным, нужно протестировать устройство в стандартных условиях.

Тип управления

Этот параметр выбирают с учетом места установки. Для настенного монтажа предназначены приборы с ручным управлением. Автоматические модели рекомендуется выбирать при размещении на потолке.

Как установить анемостат (монтаж)

Анемостат металлический монтируется в подвесной потолочной конструкции или на стене. Конструктивные элементы устанавливаются строго параллельно каналам воздуховода. За счёт лаконичного внешнего вида устройства прекрасно сочетаются с интерьерами любых комнат.

Последовательность монтажа:

  1. От главного канала вентиляционной системы к месту предполагаемой установки проводят гибкий воздуховод.

  2. В гипсокартонной конструкции потолка проделывается круглое отверстие, диаметр которого должен соответствовать размерам анемостата.

    Профессиональные строители применяют специальные насадки, в большинстве случаев можно ограничиться электролобзиком.

  3. Учитывая диаметр воздуховода выбирают анемостат.

  4. Трубка устройства совмещается с гибким воздуховодом вентканала.
  5. Наружную часть круга фиксируют саморезами.
  6. Для автоматических моделей может понадобится монтаж выключателя и подвод электрокабеля.
  7. К завершающему этапу приступают после окончания строительно-ремонтных работ.
  8. Внутрь трубы помещается опорная часть воздухоразделителя. К ней привинчивается саморезом тарелка из комплекта поставки. Опорную часть корпуса прикрепляют к декоративному кругу.

  9. В последнюю очередь вкручивается винт и комплектная тарелка.

Объём подводимого в комнату чистого кислорода регулируется вращением винта против движения часовой стрелки.

Рекомендации по установке диффузора

Монтаж диффузора

  1. Элемент крепления следует выбирать в зависимости от формы мембраны и конструкции потолка, стен или пола.
  2. Устанавливать этот элемент надо на этапе строительства конструкции помещения, в соответствии с проектным планом.
  3. Сделать отметку о размещении крепежа на поверхности, где планируется установить.
  4. Отметить место крепления потолка и его каркаса (при врезании в гипсокартон, или вмонтировании в натяжной потолок).
  5. Сделать разметку габаритов конструкции на стене (для определения занимаемого пространства).
  6. С помощью болгарки сделать обнижение в стене (зазор должен быть примерно 5 мм).
  7. Далее нужно вставить корпус воздухораспределителя и проставить на стене отметку для обозначения точек крепления.
  8. Используя перфоратор сделать отверстия нужного диаметра.
  9. Обработать герметиком стыки со стеной и выполнить крепление элемента.
  10. При помощи болтов и саморезов прикрепить насадку.
  11. Производится демонтаж лицевой панели и установка параметров воздухораспределения.
  12. После окончания монтажа мембраны выполняется этап настройки. Он включает в себя соединение и подключение измерительного нипеля и микронанометра.
  13. Мыть устройство следует по мере загрязнения с использованием тёплой воды и моющего средства.

Таким образом, процесс применения воздухораспределителей при проектировании вентиляции не является очень сложным действием. Монтаж, демонтаж и обслуживание распределителя воздушных потоков вполне можно выполнить своими руками при помощи специальных инструментов и без особых затрат. Пожалуй, самым важным моментом является расчёт обслуживания, эффективности распределителя и циркуляции кислорода, грамотное и аккуратное расположение на поверхности стены или потолка для гармоничного применения в интерьере.

Виды диффузоров

В магазине или фирме, торгующей вентиляционным оборудованием, вам предложат на выбор большое количество разных по внешнему виду и материалам диффузоров. С материалами определиться более-менее просто — выбираете то, что вам больше нравится или что лучше подходит для условий эксплуатации. Если вентиляционные каналы выполнены из металла, логично (хоть и не обязательно) использовать и решетки из металла. Они есть оцинкованные, из нержавеющей стали, есть из обычной стали, но окрашенные порошковой краской.

Если вентканалы сделаны из пластиковых труб, лучше они стыкуются с пластиковыми диффузорами. Тут, вроде, все понятно.  С остальными параметрами чуть сложнее, давайте разбираться.

Все это — диффузоры

Место использования

По назначению диффузоры делят на:

  • приточные;
  • вытяжные;
  • универсальные (приточно-вытяжные);
  • комбинированные.

Названия говорят сами за себя: используются они в разных частях системы вентиляции. Приточные и вытяжные отличаются направлением и положением ламелей и перегородок. Слишком большой разницы нет, просто одни лучше работают на вывод воздуха, другие — на ввод. В принципе, можно приточные поставить на вытяжку или наоборот. Катастрофы не случится, но может немного упасть производительность вентсистемы. В частных домах и квартира разницу, ввиду малой производительности, заметить невозможно. Ощутимые изменения могут быть только в вентиляции большой производительности.

Универсальные диффузоры пропускают воздух в обоих направлениях одинаково. Так что их можно ставить не задумываясь. Но, как обычно, «универсалы» работают чуть хуже специально разработанных моделей.

Так работает регулируемый приточный диффузор — изменяет направление и форму воздушного потока

Нужны пояснения только, пожалуй, с комбинированными моделями. Они отличаются тем что часть устройства работает на приток, часть — на отток. Соответственно, подключаются они к разным частям системы вентиляции. То есть, можно установить только один универсальный диффузор на потолке, а подключать его надо будет к двум веткам — приточной и вытяжной. Способ подключения описывается в каждой конкретной модели, в общем говорить об этом нет смысла.

Материалы

Изготавливают диффузоры из:

  • пластмассы;
  • алюминия;
  • стали (обычной или нержавеющей).

В частных домах и квартирах чаще всего используют пластиковые. Для данной ситуации это оптимальный вариант. При относительно невысокой цене они имеют отличные эксплуатационные характеристики, длительный срок эксплуатации, легки в уходе, не подвержены коррозии. Они без проблем стыкуются с пластиковыми воздуховодами, которые в частных домах используются все чаще.

Потолочный диффузор может быть из пластика, металла, с деревянным элементами

Металлические диффузоры применяют в производственных помещениях, где использовать можно только негорючие материалы. Стоят они существенно дороже, весят больше, что усложняет монтаж.

Есть также диффузоры, наружная часть которых (решетка) изготовлена из дерева. Такие устройства идеально впишутся в интерьер деревянного дома.

Расположение

По месту размещения диффузоры бывают:

  • потолочными;
  • настенными;
  • напольными.

По способу установки диффузоры бывают потолочные (большинство), настенные и напольные

Чаще всего можно увидеть потолочный диффузор. Они используются в 95% вентиляционных систем, причем как в приточной, так и в вытяжной системах. В основном потому что воздух перемешивается в верхней части помещения, не доставляя особого дискомфорта человеку. А еще потому что с устройством фальш-потолков проще сделать систему вентиляции, если ранее ее просто не было. Чаще всего устройства крепятся к основному потолку, а в натяжном/подвесном потолке вырезают отверстие, которое прикрывает решетка.

Иногда приточную вентиляцию делают через подвальное помещение. Тогда ставят напольные диффузоры. Явление это очень редкое.

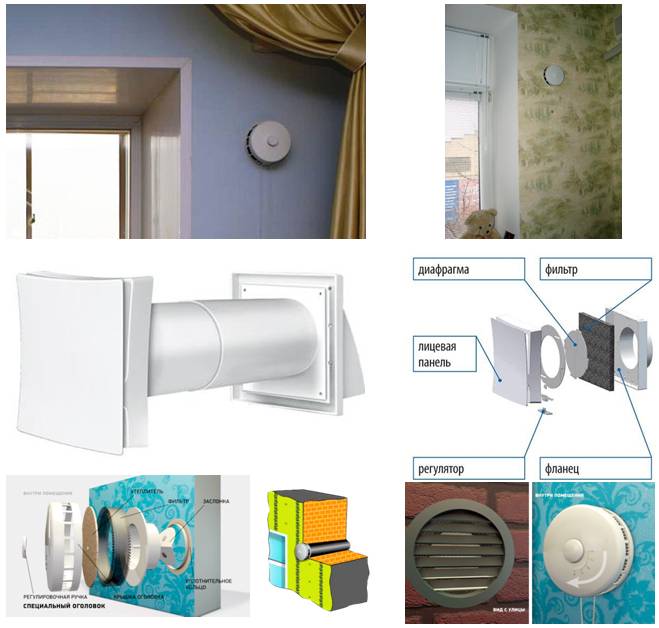

Настенные диффузоры используют еще реже. Ситуаций не так много. Например, в квартирах после замены окон на пластиковые. В этом случае нужен приток свежего воздуха и обеспечить его можно только сделав в стене отверстие и установив диффузор. Или при недостатке притока свежего воздуха и нежелании возводить/реконструировать приточную систему.

Далее будет говорить о потолочных диффузорах, так как их — большинство, а все другие надо еще поискать — их обычно доставляют под заказ.

Общие сведения об анемостатах

Анемостат (он же воздухораспределитель) – это специальное устройство, которое позволяет добиться уверенного и эффективного распределения поступающего в помещение воздуха. Подобные приборы успешно противостоят возникновению сквозняков и устанавливаются как в приточно-вытяжных установках, так и в системах кондиционирования. Также, анемостаты отлично проявили себя в системах отопления посредством воздушных потоков, из-за чего их стали повсеместно применять в помещениях различного назначения – от производственных до общественных. Главная цель прибора – предотвратить аэроконвекцию, т. е. процесс, при котором воздушные струи  вызывают усиленные завихрения, посредством чего понижается уровень комфорта для человека, присутствующего в помещении.

Сама форма анемостата предназначается для того, чтобы погашать воздушные вихревые потоки, ведь проходящий через них воздух вынужденно обтекает покрышку устройства, благодаря чему и равномерно рассеивается. Кроме коррекции направления воздушных струй, анемостаты могут еще и подрегулировать объем поступающего в помещение нового воздуха или же вообще прекращать его поступление. Но не одним практическим применением ограничиваются функции данного вентиляционного прибора – оно может играть и небольшую эстетическую роль – будучи грамотно замаскированным внутри канала вентиляции, оно сможет гармонично вписаться в интерьер помещения и удачно дополнять его современный дизайн.

По своей конструкции приборы достаточно просты. Корпус их представляет собой укороченный отрезок трубы, с установленной внутри распоркой, которая поддерживает регулировочный винт. Монтажный фланец размещается до винта и имеет форму сплющенного круга (немного похож на столовую тарелку). Сам фланец закрепляется на винте и способен передвигаться вдоль корпуса устройства, а также проворачиваться вокруг собственной оси.

Посредством поворота по часовой стрелке «тарелки», эта часть выдвигается вперед, тем самым увеличивая зазор для поступления воздуха. Если же вращать ее в противоположную сторону, то зазор будет уменьшаться и уровень поступающих потоков сократится. Именно способность регулировки объемов поступающего воздуха отличает анемостат от диффузора – данные виды воздухораспределителей часто путают друг с дружкой. К тому же, диффузоры могут быть как круглой, так и квадратной формы, тогда как анемостатичные приборы изготавливаются только в круглой форме.

Существуют модели для приточных систем вентиляции, которые оснащаются не одной, а сразу парой «тарелок», где одна отличается от другой более вогнутой формой и увеличенными размерами. Устройство подобной конструкции предназначено для более равномерного распределения воздушных потоков внутри помещения и монтируется на воздухоотводах усиленных вентиляционных аппаратов. Помимо классической комплектации, анемостатические устройства могут оснащаться системами фильтрации, которые будут отвечать за удержание пыли и мелкого механического мусора, поступающего вместе с уличным воздухом. Цвет внешнего вида у рассматриваемых приборов может быть разный – от простой цветовой вариации до имитации какого-либо материала (например, дерева). Поэтому, подобрать соответствующую модель под определенный интерьер не составит труда.

Стандартный диаметр у данных устройств может составлять от 8 до 20 см, а максимальная величина хода «тарелки» внутри корпуса определяется величиной самой модели и может приближаться к 23 миллиметрам. Для производства всех деталей используют легкие материалы: пластик или алюминий, дерево или оцинкованную сталь. Большой популярностью пользуются как раз образцы из пластика, ибо они отличаются повышенной влагостойкостью, весят крайне мало, абсолютно не подвержены коррозийным процессам. Еще один их отличительный плюс заключается в том, что они легко могут быть окрашены в любой цвет или задекорированы под нужный материал. Монтаж пластиковых устройств достаточно легок, в дальнейшем они не требуют какого-либо специального ухода, а сгнить они попросту не могут. Также, потребителя привлекает их экономичная цена и широкая покупательская доступность. Однако, их главный недостаток – невысокая прочность корпуса и вероятность его расплавления при попытке отвода сверхгорячих потоков воздуха, отчего их невозможно применять в некоторых промышленных помещениях (к примеру, плавильных цехах).

Технические характеристики

К основным параметрам рассматриваемых устройств относятся:

  1. Запас хода щита. Под этим термином подразумевается наибольшее расстояние, на которое может сдвигаться тарелкообразный регулятор. Средними считаются значения от 1 до 23 мм.
  2. Диаметр, выбираемый с учетом параметров вентиляционного канала. Большая часть приборов имеет стандартные размеры (от 8 до 20 см). Возможно изготовление устройства с индивидуальными параметрами под заказ.
  3. Площадь отверстия. От этой характеристики зависит пропускная способность системы, которая регулируется фланцами. Для устройств диаметром 12-20 см площадь отверстия должна быть равна 0,006-0,009 кв. м.
