Как правильно выбрать узо по мощности — разновидности аппаратов как подобрать

Двухуровневая противопожарная защита

Для деревянного частного дома особенно важна гарантия пожарной безопасности. Поэтому в данной ситуации необходимо подобрать УЗО, планируя двухуровневую систему дифференциальной защиты. Её основная цель в том, что защитная функция разделяется:

  • противопожарное УЗО обеспечивает срабатывание при больших токовых утечках, способствующих возгоранию;
  • обыкновенные устройства предотвратят поражение электрическим током человека при малых величинах утечки.

Так как противопожарное УЗО имеет большое значение номинальной токовой утечки, само по себе оно не обеспечит защиту человека. Поэтому всегда устанавливается совместно с УЗО, у которого ток утечки меньше.

Независимо от того, какой величины номинальный рабочий ток и сколько полюсов имеет противопожарное УЗО, параметр тока утечки у такого устройства 100 мА и 300 мА, в остальном оно ничем не отличается от обыкновенного.

Схема подключения выполняется последовательно, ближе к источнику питания (на вводе) ставим противопожарное УЗО, а на отходящих ветвях защищаемой проводки универсальные.

Наглядно про противопожарное УЗО на видео:

На примере это выглядит приблизительно так: вводное УЗО выбираем с параметрами 63 А (номинальный рабочий ток) и 300 мА (ток утечки), остальные устройства соответственно – 40 А и 30 мА для розеточной группы, 25 А и 10 мА для ванной комнаты, 16 А и 10 мА для осветительной группы.

Применение противопожарных устройств целесообразно и в квартире. Зачастую группу освещения оставляют незащищённой от токов утечки. С минимальной вероятностью, но высокие токовые утечки могут возникнуть и в этой ветви, а если такое УЗО поставить на вводе, оно будет своего рода подстраховкой.

Разбираем типичные схемы. Пример 1. Какое УЗО ставить в квартиру?


Рис. 2. Типичная квартирная проводка. Линия заземления и нуля условно не показана

На Рис.2 после счетчика установлена дифзащита в качестве противопожарной защиты. Освещение в каждой комнате выводится на отдельный автомат. Диф реле установлены для наиболее «требовательных» помещений – детской комнаты, жилых помещений и ванной (СНИП 31-110-2003 пункт 14.40). Кухонная электрическая плита отделяется только автоматом. Это выбрано с расчетом на то, что в электроплите нет движущихся деталей и риск повреждения изоляции в ней минимальный. Освещение также не защищено (рекомендации ПУЭ 7.1.79), т.к. утечки тока для ламп несущественны и не представляют опасности, а при необходимости легко локализуются.

Расчет УЗО для квартиры. 1-е диф реле.

Произведем расчет для первого контура, служащего для потребителей, подключенных через розетки. Будем считать что у нас одновременно работают следующие электроприборы:

Холодильник, с мощностью 3500 Вт с длиной проводки 15м

Кондиционер, 3450 Вт, длина 10м

Розетки гостиной 2400 Вт, 20м

Розетки детской 1500 Вт, 15м

Прочие розетки 2500 Вт,  25м.

Выбираем значения автоматов. Из таблицы 1 следует, что для холодильника и кондиционера нужно выбрать автоматы на 6 А, для детской – 2А, для прочих – 3А. Класс автоматов – С, как наиболее употребительный в бытовой электропроводке. Подсчитаем естественную утечку для потребителей – (6+2+3х2) х 0,4 = 14 х 0,4 = 5,6 мА. Рабочий ток выбираем из таблицы 1 по большему, чем суммарная нагрузка значению – 16А.

Суммарная длина всех линий проводки – 15 + 10 + 20 +15 + 25 = 85 метров, что соответствует току в 85 * 0,01 = 0,9 мА (округляем в большую сторону).

Общая утечка получилась 6,4 мА. Выбираем УЗО в три раза большей величины на 30 мА.

2-е дифреле в квартире.

Расчет для второго контура защиты достаточно простой. Будем учитывать что стиральная машина имеет мощность не больше 2 кВт. Ток утечки не будет превышать 1-2 мА (с учетом длины проводки) и помещение имеет влажный климат, проходящие канализационные трубы и т.д. Для такого случая значение отключения  имеет наименьший номинал – 6 мА.

Возможные улучшения для квартирной электросети.

Рассмотренная схема имеет недостатки. На первый контур защитного отключения приходится большое количество нагрузок. Утечка в одном обесточит все устройства. Наиболее мощные потребители (холодильник, кондиционер и прочие) можно подключить через переносные защитные устройства. Такие приборы вставляются в розетку (Рис. 3).

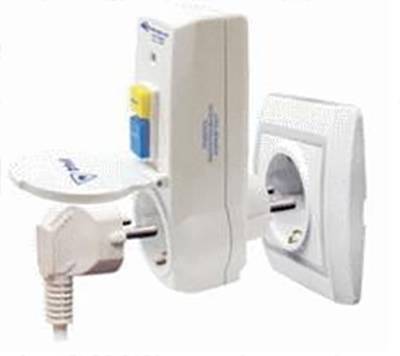

Рис. 3. «Мобильное» УЗО.

Расчет мощности для УЗО

Каждый отдельный прибор имеет свою пороговую токовую нагрузку, при котором он будет нормально работать и не перегорит. Естественно она должна быть выше, чем совокупная токовая нагрузка всех приборов, подключенных к УЗО. Существует три типа схем подключения УЗО, для каждой из которых расчет мощности прибора свой:

  • Простая одноуровневая схема с одним прибором защиты.
  • Одноуровневая схема с несколькими приборами защиты.
  • Двухуровневая схема защиты отключения.

Рассчитываем мощность для простой одноуровневой схемы

Простая одноуровневая схема характеризуется наличием одного УЗО, который устанавливается после счетчика. Его номинальная токовая нагрузка должна быть выше, чем суммарная токовая нагрузка всех потребителей, подключенных к нему. Предположим в квартире установлен бойлер мощностью 1.6 кВт, стиральная машина на 2.3 кВт, несколько лампочек суммарно 0.5 кВт и другие электроприборы на 2.5 кВт. Тогда расчет токовой нагрузки будет следующим:

(1600+2300+500+2500)/220 = 31.3 А

Значит для данной квартиры необходимо будет устройство с токовой нагрузкой не ниже 31.3 А. Ближайшее УЗО по мощности на 32 А. Его хватит даже если все бытовые приборы будут включены одновременно.

Одним из таких подходящих приборов является УЗО ЭРА NO-902-126 ВД63, рассчитанный на номинальный ток в 32 А и ток утечки в 30 мА.

Рассчитываем мощность для одноуровневой схемы с несколькими приборами защиты

Такая разветвленная одноуровневая схема предполагает наличие дополнительной шины в устройстве счетчика, от которой отходят провода, формирующиеся в отдельные группы для отдельных УЗО. Благодаря этому можно установить несколько приборов на разные группы потребителей или на разные фазы (при трехфазном подключении сети). Обычно отдельное УЗО устанавливается на стиральную машину, а остальные приборы монтируются для потребителей, которые формируются в группы. Предположим вы решили установить УЗО для стиральной машины мощностью 2.3 кВт, отдельный прибор для бойлера мощностью 1.6 кВт и дополнительное УЗО для остального оборудования суммарной мощностью 3 кВт. Тогда расчеты будут следующими:

  • Для стиральной машины — 2300/220 = 10.5 А
  • Для бойлера — 1600/220 = 7.3 А
  • Для остального оборудования — 3000/220 = 13.6 А

Учитывая расчеты для данной разветвленной одноуровневой схемы потребуется три прибора мощностью 8, 13 и 16 А. В большинстве своем такие схемы подключения применимы для квартир, гаражей, временных построек и т.д.

Кстати, если не хотите особо заморачиваться с монтажом подобной схемы, то обратите внимание на переносные УЗО-адаптеры, которые можно быстро переключать между розетками. Они рассчитаны на один электроприбор

Рассчитываем мощность для двухуровневой схемы

Принцип расчета мощности устройства защитного отключения в двухуровневой схеме такой же, как и в одноуровневой, с единственной разницей в наличии дополнительного УЗО, расположенного на вводе в квартиру, до счетчика. Его номинальная токовая нагрузка должна соответствовать суммарной токовой нагрузке всех приборов в квартире включая счетчик. Отметим наиболее распространенные показатели УЗО по токовой нагрузке: 4 А, 5 А, 6 А, 8 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и т.д.

УЗО на вводе защитит квартиру от возникновения пожара, а приборы, установленные на отдельные группы потребителей, защитят человека от поражения электрическим током. Данная схема наиболее удобная в плане ремонта электропроводки, так как позволяет отключать отдельный участок без отключения всего дома. Также, если нужен будет ремонт кабельных систем на предприятии, не придется отключать все офисные помещения, а значит не будет массовых простоев в работе. Единственным минусом являются немалые затраты на установку УЗО (зависит от количества приборов).

Если вам необходимо выбрать УЗО на группу автоматов для однофазной сети, то можем посоветовать модель ЭРА NO-902-129 ВД63 с номинальной токовой нагрузкой в 63 А — этого с головой хватит на все электроприборы в доме.

Таблица мощностей УЗО

Если вы думаете о том, как легко и быстро подобрать УЗО по мощности, таблица, приведенная ниже в этом поможет:

Суммарная мощность нагрузки кВт2.23.55.578.813.817.622
Тип УЗО на 10-300 мА10 А16 А25 А32 А40 А64 А80 А100 А

Как рассчитать УЗО

Для того чтобы выполнить расчет защитного устройства и решить проблему, как выбрать УЗО по мощности, таблица параметров поможет сделать это максимально быстро и точно. Необходимо воспользоваться двумя техническими характеристиками – током утечки и максимальным током, чтобы получить искомый результат. При расчетах используется сетевое напряжение 220 В, с частотой 50 Гц.

Расчет и выбор номинала УЗО по максимальному току осуществляется довольно просто. Необходимо установить значение суммарной электрической мощности приборов и оборудования, включаемых одновременно. Например, если этот показатель составляет 6000 ватт, то значение расчетного тока будет равно: I = P/U. Подставив в формулу нужные значения, получаем результат: 6000Вт/220В = 27А. Ближайшее УЗО из стандартного ряда номинальных токов будет на 32А.

Если же выполняется расчет УЗО по току утечки, в данном случае применяется упрощенная схема, согласно которой различные типы защитных устройств подбираются в соответствии с условиями эксплуатации объектов:

  • В обычных жилых помещениях – на 30мА.
  • В ванных комнатах, кухнях и других помещениях с повышенной влажностью и более высокими требованиями к электробезопасности – на 10мА.
  • На крупных объектах с электрическими сетями, протяженностью свыше 1000 м или на вводе – 100мА.

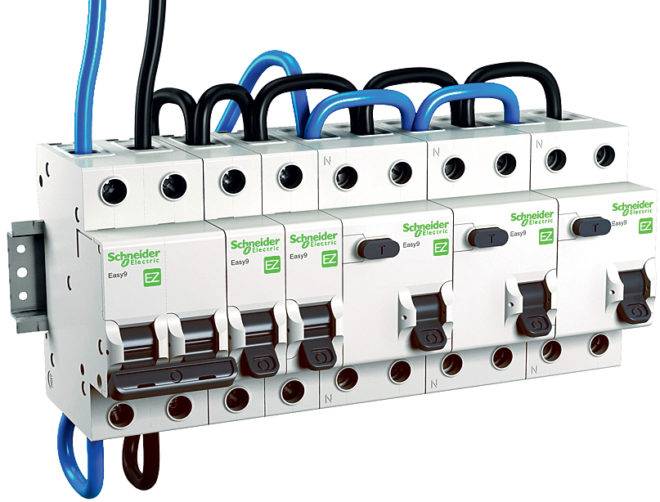

Довольно часто возникает необходимость подобрать УЗО на группу автоматов, расчет которых выполняется по определенным правилам. Установка этих приборов в цепь осуществляется последовательно, автоматы могут устанавливаться как до, так и после УЗО. Токовые значения автоматических выключателей должны быть ниже, чем в УЗО, но не менее реального тока потребления. Правильный расчет УЗО и автоматов показывает, что в случае перегрузок и коротких замыканий автомат защитит не только саму линию, но и установленное на ней устройство защитного отключения.

Важность приобретения качественного УЗО

Безответственный подход к выбору устройства защитного отключения, то есть покупка аппарата, который не подходит дому или квартире по характеристикам, может стать причиной определённых проблем:

  • ложного срабатывания автоматики, поскольку небольшие утечки электрического тока — это естественная ситуация для проводки, которая была смонтирована относительно давно;
  • несвоевременного получения информации об опасном происшествии, если выбрано чересчур мощное УЗО, что может привести к поражению электротоком;
  • неспособности УЗО функционировать с имеющейся проводкой из алюминиевых жил, ведь почти все аппараты работают только на медных проводах.

Чтобы не совершить ошибку при выборе УЗО, перед покупкой не мешает внимательно ознакомиться с параметрами аппарата.

Таблица: основные параметры УЗО

Параметр УЗО
Буквенное обозначение
Описание
Дополнительная информация
Номинальное напряжение
Un
Уровень напряжения, который избран производителем аппарата и необходим для его функционирования.
Обычно номинальное напряжение составляет 220 В, иногда — 380 В

Равномерное напряжение в электросети и номинальное напряжение выключателя дифференциального тока, как ещё называют УЗО, — это важное условие беспроблемной работы устройства.
Номинальный ток
In
Наивысшее значение тока, при котором УЗО функционирует в течение длительного периода.
Значение номинального тока может быть следующим: 10, 13, 16, 20, 25, 32, 40, 63, 80, 100 или 125 А. По отношению к дифференциальному автомату эта величина выступает и номинальным током автоматического выключателя в комплектации УЗО

Для дифференциальных автоматов значение номинального тока выбирают из ряда: 6, 8, 10, 13, 16, 20, 25, 32, 40, 63, 80, 100, 125 А.
Номинальный отключающий дифференциальный ток
Idn
Ток утечки.
Эту характеристику устройства защитного отключения считают главной, так как она указывает на то, какая величина дифференциального тока заставит аппарат среагировать. УЗО производят со следующими параметрами номинального отключающего дифференциального тока: 6, 10, 30, 100, 300 и 500 мА.
Номинальный условный ток короткого замыкания
Inc
Показатель, по которому можно судить о надёжности, прочности и качестве УЗО.
Номинальный условный ток короткого замыкания показывает, насколько хорошо выполнены электрические соединения механизма. Величина номинального тока короткого замыкания стандартизована и может быть равна 3000, 4500, 6000 или 10000 А.
Номинальный дифференциальный ток короткого замыкания
IDc
Ещё один показатель качества и надёжности устройства.
Схож с номинальным условным током короткого замыкания. Отличие заключается лишь в том, что сверхток проходит по одному проводнику устройства защитного отключения, а тестирование работы аппарата осуществляется после включения испытательного тока в порядке очереди по разным полюсам УЗО.
Предельное значение неотключающегося сверхтока

Это характеристика, отражающая возможности выключателя дифференциального тока оставлять без внимания симметричные токи короткого замыкания и ситуации, когда сеть перегружена.
Этот показатель не имеет ничего общего со значением тока, при котором устройство защитного отключения обязано блокировать подачу электропитания. Минимальный показатель неотключающегося тока должен соответствовать значению номинального тока нагрузки, увеличенному в 6 раз.
Номинальная включающая и отключающая (коммутационная) способность
Im
Параметр, зависящий от степени технической подготовки УЗО, то есть от мощности пружинного привода, используемого сырья и качества силовых контактов.
Коммутационная способность может быть равна 500 А или величине, в 10 раз превышающей уровень номинального тока
У качественных устройств составляет 1000 или 1500 А.
Номинальная включающая и отключающая способность по дифференциальному току
IDm
Характеристика, которая тоже обусловливается техническим исполнением выключателя дифференциального тока.
Этот параметр сравним с предыдущим (Im), но разнится с ним тем, что во внимание принимается протекание дифференциального тока. Зачастую его оценивают во время короткого замыкания на корпус электроприёмника в системе TN-C-S.

Электроника или электромеханика

Выбираем УЗО — какое предпочесть, — электронное или электромеханическое? На рынке существуют два типа таких приборов. Разница между ними — в типе срабатывающего механизма. Электронное УЗО дешевле, но имеет существенный недостаток: оно работает только при наличии внешнего питания.

Люди, полагающие, что если нет питания — нет и опасности, ошибаются. При обрыве нулевого провода свет гореть не будет, но на фазе питание сохранится. Сохраняется опасность утечки тока и, соответственно, электрического удара. Поэтому помните: лучшими УЗО стоит считать электромеханические. Они не зависят от внешнего питания.

Отличить один тип УЗО от другого можно по следующим признакам:

  • маркировка. У электроники на схеме всегда присутствует треугольник с буквой «А» — усилитель по току;
  • с помощью батарейки. При подключении к прибору обычной батарейки электромеханика срабатывает, электроника — нет;
  • с помощью магнита. Включенное электромеханическое УЗО выключится, если к нему поднести магнит.

Именно электромеханику стоит выбрать для частного дома, где качество проводки обычно хуже, чем в квартире, а вероятность перегорания или обрыва нулевого проводника выше. Просто в силу того, что часть проводки дачного домика или коттеджа всегда находится на улице, и подвержена воздействию внешней среды.

Номиналы УЗО по току

Номинальные токи основных типов УЗО составляют 16, 25, 40 и 63А. Данная величина соответствует значению тока, который устройство может пропускать через себя без ограничений по времени. В пределах этой линейки производится выбор УЗО для электрощита квартиры или частного дома.

Значение номинального тока необходимо при решении вопроса, как рассчитать УЗО на группу автоматов. В этом случае для защиты нужно выбирать автомат с номинальным током меньшим или равным номинальному току дифференциального выключателя. Специалисты рекомендуют выбирать номинал на ступень выше, чем у автомата, поскольку тот может пропускать через себя ток, больше номинального в течение длительного времени. При равенстве токов, за этот период УЗО может просто сгореть.

1 дифзащита или больше?

Видео 1.

В видео 1 обсуждается вопросы экономии на защите от тока утечки. Насколько она уместна? 1 одно на вводе в квартиру (частный дом) часто служит причиной ложных (и не только) срабатываний с полным отключением всех приборов и освещения. Вызов и ожидание  в темноте электриков достаточно неприятное занятие.

Фото 1. Ложные срабатывание вызываются неправильно подобранным значением срабатывания защиты. Чем длиннее проводка, чем больше нагрузок с преобразованием переменного напряжения в постоянное (телевизоры, компьютеры, медиаприставки и т.д.) тем больше причин срабатывания одиночно установленного УЗО.Фото 2. Очевидным решением является разделение потребителей на группы. Ток срабатывания для обычных помещений составляет 30 мА. При этом отключение потребителя всегда происходит при половине этого значения – 15 мА.Фото 3. Для электроприборов для влажных помещений – бойлеры, стиральные машины устанавливают диф реле с значением в 10 мА (и ниже). Небольшая величина срабатывания защиты требует установки реле на каждый потребитель.

Важность мероприятия

Если Вы неправильно выберите модель УЗО, то есть ошибетесь с его характеристиками, это чревато следующими последствиями:

  1. Автоматика будет срабатывать во время ложной тревоги, т.к. незначительные утечки электричества всегда присутствуют в проводке, особенно если она старая (в деревянном доме на даче).
  2. Слишком высокие характеристики УЗО по мощности, которым Вы отдадите предпочтения, не будут срабатывать во время опасной ситуации, в результате чего можно получить поражение электрическим током.
  3. Устройство не сможет функционировать при подключении алюминиевых жил Вашей домашней проводки, т.к большинство современных моделей предназначены только для подсоединения медных проводников.

Чтобы не допустить данные ошибки, сначала необходимо разобраться с характеристиками дифференциального выключателя, после чего переходить к его выбору.

Классификация защитных устройств

Несмотря на простоту внутреннего устройства, выбор моделей УЗО на рынке довольно велик. Каждый прибор имеет определенный набор технических параметров, которые невозможно настроить в процессе эксплуатации.

Производитель и размеры УЗО не влияют на возможность совместного использования в рамках одной схемы. Их можно монтировать в любой комбинации

Для облегчения выбора УЗО следует рассмотреть варианты классификации этих устройств.

  1. По скорости срабатывания механизма УЗО разделяются на обычные и селективные модели. Первые отключают силовые контакты практически мгновенно, а вторые – с задержкой. Селективные УЗО применяют в многоуровневых системах, где важна последовательность срабатывания.
  2. По виду реле УЗО разделяют на электромеханические, разрывающие контакт механическим способом, и электронные, предотвращающие подачу тока с помощью полупроводниковой схемы.
  3. По виду тока. УЗО типа AC отключается от утечки переменного тока, типа A – от переменного и постоянного.
  4. По дополнительным функциям: без защиты от перегрузок сети и с таковой. УЗО с механизмом срабатывания от короткого замыкания или высокого тока обычно называют дифавтоматами.
  5. По конструкционному исполнению. Существуют УЗО, прикрепляемые на DIN-рейку, на стену, а также приборы в виде розетки, переносного устройства, адаптера.
  6. По рабочему напряжению: для 220В, 380В, комбинированные.
  7. По энергозависимости. Есть модели УЗО, способные и неспособные отключать силовую нагрузку при отсутствии рабочего напряжения.
  8. По количеству подключенных полюсов: двухполюсные и четырехполюсные.

Для правильного выбора УЗО мало знать его технические характеристики. Чтобы устройство эффективно выполняло свою защитную функцию, нужно учитывать при его покупке длину домашней электропроводки, мощность подключаемых приборов и некоторые другие параметры.

Второй параметр – ток отключения

Ток отключения выбирается из ряда в Таблице 3. Электроприемники и проводка из-за несовершенства изоляции или внутреннего устройства содержат собственную, естественную утечку. Перед установкой защитного отключения желательно произвести ее измерение компетентной энергоснабжающей организацией. Ток утечки можно рассчитать исходя из естественной утечки в 0,4 мА на 1 А потребления для нагрузки и в 10 мкА (0,01 мА) на 1 метр проводки. Согласно правилам (ПУЭ) номинальное значение не должно менее чем в три раза превышать естественное значение.

Величина тока отключения, мАПотребитель (по ПУЭ)
6ПУЭ не регламентируется, но применяется для маломощных потребителей или для влажных помещений (кухни, ванные, бойлерные)
10Одиночное устройство, потребляющее не более 16А
30Розетки, переносные потребители, металлические здания
100Группы или стационарные потребители – электроплиты, нагреватели
300 — 500Защита от пожара.

ТАБЛИЦА 3. Номинальный ряд УЗО и рекомендуемый потребитель электроэнергии.

Продолжаем пример 1. Примем ток потребления равный значению автомата (на практике значение указывается в паспорте устройства) – 2А, проводка будет длинной 20 м. Исходя из этих данных:

Iест=2х0,4 + 20*0,01 = 0,8 + 0,2 = 1 мА. Выбираем дифзащиту с минимальным значением в 6 мА.

Как подобрать УЗО по мощности

В отличие от автоматических выключателей, защищающих от перегрузок и коротких замыканий, устройства защитного отключения предназначены для защиты от утечек тока. Причиной является неисправная изоляция электроприборов или соприкосновение токоведущих частей с корпусом. В этих случаях происходит мгновенное отключение УЗО, обесточивание линии, защита потребителей от поражения током.

Для того чтобы выполнить расчет УЗО по мощности, необходимо знать общее количество потребителей, подключенных к данной линии. В том случае, когда решается вопрос, как подобрать УЗО и автомат по мощности, оба защитных устройства должны иметь соответствующие значения, обеспечивающие их нормальную работу. Если установка автоматических выключателей не предусмотрена проектом, в этом случае рассчитывается совокупная мощность, потребляемая электроприборами. Как правило, это значение в стандартной квартире многоэтажного дома не превышает 25А.

При установке УЗО в частных домах всех потребителей рекомендуется разделить на группы, подключаемые к отдельным линиям, протянутым к каждому этажу, хозяйственным постройкам, наружному освещению и т.д. Если УЗО обладает меньшей мощностью, чем имеющиеся потребители, оно будет постоянно отключаться из-за перегрузок. То есть устройство фактически не будет нормально работать и не сможет защитить линию. Частично решить эту проблему помогут розетки с вмонтированными в них УЗО, рассчитанные на потребление тока в 5А.

Классификация защитных устройств

Несмотря на простоту внутреннего устройства, выбор моделей УЗО на рынке довольно велик. Каждый прибор имеет определенный набор технических параметров, которые невозможно настроить в процессе эксплуатации.


Производитель и размеры УЗО не влияют на возможность совместного использования в рамках одной схемы. Их можно монтировать в любой комбинации

Для облегчения выбора УЗО следует рассмотреть варианты классификации этих устройств.

  1. По скорости срабатывания механизма УЗО разделяются на обычные и селективные модели. Первые отключают силовые контакты практически мгновенно, а вторые – с задержкой. Селективные УЗО применяют в многоуровневых системах, где важна последовательность срабатывания.
  2. По виду реле УЗО разделяют на электромеханические, разрывающие контакт механическим способом, и электронные, предотвращающие подачу тока с помощью полупроводниковой схемы.
  3. По виду тока. УЗО типа AC отключается от утечки переменного тока, типа A – от переменного и постоянного.
  4. По дополнительным функциям: без защиты от перегрузок сети и с таковой. УЗО с механизмом срабатывания от короткого замыкания или высокого тока обычно называют дифавтоматами.
  5. По конструкционному исполнению. Существуют УЗО, прикрепляемые на DIN-рейку, на стену, а также приборы в виде розетки, переносного устройства, адаптера.
  6. По рабочему напряжению: для 220В, 380В, комбинированные.
  7. По энергозависимости. Есть модели УЗО, способные и неспособные отключать силовую нагрузку при отсутствии рабочего напряжения.
  8. По количеству подключенных полюсов: двухполюсные и четырехполюсные.

Для правильного выбора УЗО мало знать его технические характеристики. Чтобы устройство эффективно выполняло свою защитную функцию, нужно учитывать при его покупке длину домашней электропроводки, мощность подключаемых приборов и некоторые другие параметры.

Конструкция

Эта особенность тоже является важной. Более того, здесь легко обмануться, выбрав то, что кажется лучшим. Впрочем, если знать нюансы, здесь нет ничего сложного

Впрочем, если знать нюансы, здесь нет ничего сложного.

Итак, по конструкции УЗО бывают:

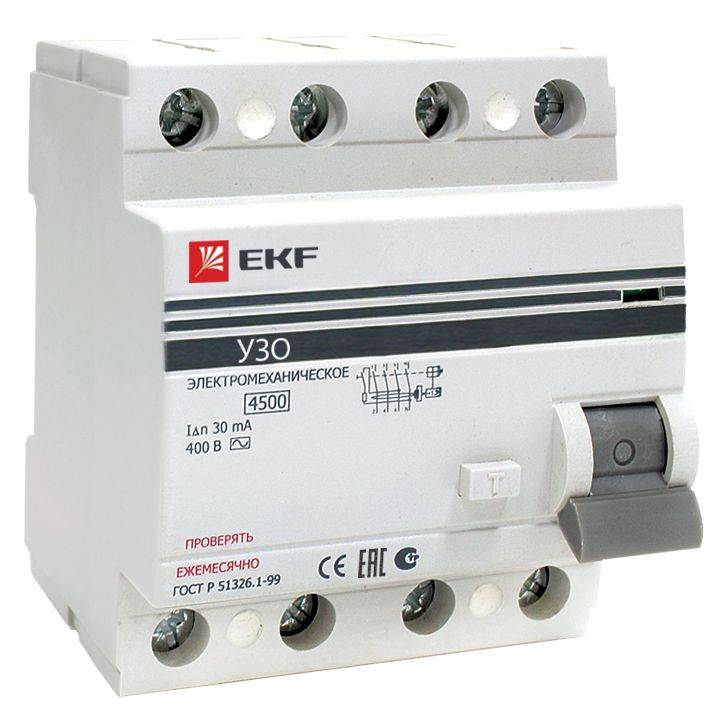

  • электромеханические. В их состав входят только дифференциальный трансформатор и реле, отключающее устройство;
  • электронные. Здесь есть ещё и усилитель, увеличивающий мощность тока в той самой третьей катушке. Дело в том, что для отключения нужно просто наличие лишнего напряжения. Если ток возникает слабый, трансформатор может не сработать, поэтому нужно ставить более мощный тип. С усилителем можно использовать более простой трансформатор, что, естественно выгоднее. Поэтому электронные УЗО стоят дешевле, а также отличаются компактностью.

Вот тут многие начинают думать, что второе устройство лучше, и стоит выбирать именно его. И ошибаются. Почему? Дело в том, что усилитель тоже требует питания, поэтому он подключён к обслуживаемой цепи. А теперь представьте, что где-то выше защиты оборвался ноль. Розетки не работают, электронное УЗО — тоже: усилитель не получает питания, трансформатор не может сработать из-за малого напряжения в катушке. Если пользователь видит оголённый провод, он может до него дотронуться. А ведь фаза-то целая, так что, будьте уверены, Вас ударит током.

Можете даже не трогать проводов, ведь под напряжением может быть какой-нибудь корпус. А вот электромеханическое УЗО в такой ситуации сработает, ведь здесь трансформатор подобран правильно, поскольку увеличивать мощность здесь нечему. Поэтому, если есть лишние деньги и место в щитке, лучше выбрать именно его.

Критерии выбора УЗО

При выборе УЗО внимание уделяется нескольким основным параметрам:

  • тип расцепления. УЗО, которые устанавливаются в квартирах, обладают 2 типами расцепления – А и АС. Приборы с типом А ориентированы на переменный синусоидальный и постоянный пульсирующий ток, возникающий постепенно или увеличивающийся. Приборы АС создаются для переменного синусоидального тока утечки, появляющегося внезапно;
  • число полюсов. Число полюсов в УЗО определяется напряжением в конкретной сети. Чем выше напряжение, тем больше полюсов должен поддерживать выключатель. Для сетей 220В используются двухполюсные модели, для сетей 330В четырех-полюсные;
  • ток защиты. Под этим критерием понимается сила тока, пропускаемая УЗО при продолжительном функционировании. Этот показатель равняется или находится на уровень выше по сравнению с УЗО, который предохраняет ту же часть цепи;
  • отключающий ток. Параметр указывает на ток утечки, которого достаточно для срабатывания выключателя. У данного критерия есть универсальное значение – 30 миллиампер. Оно предотвращает угрозу пожара и применяется на линиях с повышенной нагрузкой;
  • время отключения. Критерий определяет период, который разделяет момент возникновения утечки и момент срабатывания УЗО. Согласно нормам, допустимый период реагирования составляет 0,3 сек. У лучших выключателей скорость отключения увеличена до 0,02 сек.;
  • температурный режим. Стандартные УЗО ориентированы на работу при температуре от -3 до +35 градусов. Производители выпускают специальные морозоустойчивые модели, которые эксплуатируются при условиях до -20 градусов.

Видео — На что обратить внимание при покупке УЗО

При покупке УЗО учитывается тип помещения, в которую устанавливается прибор. Для комнат с большим количеством влаги требуются высокочувствительные устройства, которые реагируют на 10 миллиампер. Для остальных комнат подходят приборы на 30 миллиампер. Цена на устройства дифференциально отключения зависит от тока утечки и количества полюсов.

Выбор УЗО – это важный этап

Не любое устройство подойдет именно вам. Нужно найти и выбрать УЗО, которое будет соответствовать параметрам электрической сети вашего жилища. Если УЗО будет выбрано неправильно, это чревато неприятными последствиями:

  1. Автоматика может начать срабатывать «случайно», потому что небольшие утечки тока всегда имеют место быть, особенно в старой проводке.
  2. УЗО может иметь чрезмерно высокие характеристики по мощности. В итоге прибор не будет срабатывать в условиях опасной ситуации. Как результат – большой риск удара электротоком.
  3. Современные устройства зачастую рассчитаны на подключение медных проводников. В старых же домах часто встречаются провода из алюминия.

Из всего вышеперечисленного следует простой вывод: прежде чем выбирать УЗО в магазинах электротехники, нужно детально разобраться с его исходными параметрами.

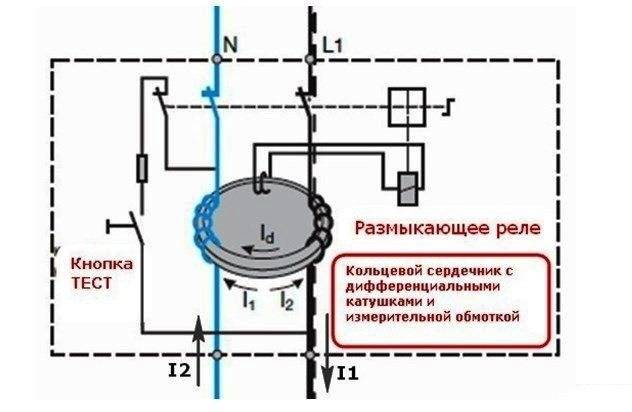

Устройство и базовый принцип работы УЗО

В корпусе защитного прибора выполнена магнитная цепь, из радиального сердечника, входной ток (I1) и выходной ток (I2). В равновесном состоянии сети данные токи равняются, и электросистема функционирует в безопасном режиме. При появлении электротока утечки на корпусе электрооборудования (Id), сбалансированность токов нарушается и по измеряемой обмоточной цепи сердечника течет ток, имеющий величину, пропорциональную току Id.


Принцип действия

Реле срабатывает, так как запитан от этой обмотки измерения, электроцепь размыкается, и ток на корпус оборудования не попадает. Как результат — устройство реализует защиту пользователя от тока Id. Разница токов считается дифференциальной, а защитный аппарат, комбинированный с УЗО, считают дифференциальным автоматом защиты.


Дополнительная функция УЗО

Принцип работы УЗО

Для предупреждения случайного удара током при контакте с бытовыми и промышленными электроприборами было изобретено устройство защитного отключения.

В его основе лежит трансформатор с тороидальным сердечником, который мониторит силу тока на «фазе» и «нуле». Если ее уровни расходятся, то происходит срабатывание реле и отключение силовых контактов.

Проверить УЗО можно нажатием специальной кнопки «ТЕСТ». В результате имитируется утечка тока, и прибор должен отключить силовые контакты

В норме любой электрический прибор имеет утечку тока. Но ее уровень настолько мал, что безопасен для человеческого организма.

Поэтому УЗО запрограммированы на срабатывание при том значении тока, которое может нанести электротравму людям или привести к поломке техники.

Например, при всовывании ребенком в розетку оголенного металлического штыря произойдет утечка электричества через тело, и УЗО отключит свет в квартире.

Скорость срабатывания устройства такова, что организм вообще не испытает никаких негативных ощущений.

УЗО-адаптер удобен возможностью быстрого перемещения между розетками. Он подойдет людям, не желающим заниматься монтажом стационарных защитных устройств

В зависимости от мощности подключенной техники, наличия промежуточных защитных устройств и длины электропроводки применяют УЗО с различным предельным значением дифференциальных токов.

Наиболее распространены в быту защитные аппараты с пороговым уровнем 10 мА, 30 мА и 100 мА. Этих приборов достаточно для защиты большинства жилых и офисных помещений.

Следует помнить, что классический УЗО не предохраняет электропроводку от короткого замыкания и не отключает силовые контакты при перегрузке сети. Поэтому желательно использовать эти приборы в комплексе с другими механизмами электрозащиты, например, автоматическими выключателями.

Выводы и полезное видео по теме

Выбор УЗО с рассмотрением вариантов, а также пояснения особенностей различных схем их подключения:

Правила выбора УЗО, часть 1:

Правила выбора УЗО, часть 2:

Выбор подходящего УЗО, особенно при монтаже двухуровневых систем, лучше доверить профессионалам.

Проще один раз пригласить в дом опытного электрика и проконсультироваться у него, чем менять неподошедший товар в магазине. Ведь на кону стоит здоровье и жизни близких людей, которые будут пользоваться домашними электроприборами.

Есть, что дополнить, или возникли вопросы по выбору защитного устройства? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом подбора УЗО для дома или квартиры. Форма для связи находится в нижнем блоке.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
