Тонкости процесса подключения электроплиты — рассказываем подробно

Особенности выбора кабеля для плиты

Не всегда производитель комплектует электрическую плиту или другое кухонное устройство аналогичного типа проводами для подключения. И тут возникает необходимость приобретения провода. Какой марки, сечения и с каким материалом жилы выбирать? Кабель для варочной панели, электрической плиты, духового шкафа подбирают с учетом мощности изделия и фазности подключения. Первый параметр указывается в паспортных данных, второй – зависит от количества жил кабеля, подводимого к плите (трехжильный или пятижильный), а это уже зависит от сети питания (одно- или трехфазная). Провод или кабель обязательно должен быть с медными жилами. Согласно требованиям ПУЭ не допускается подсоединять к энергоемким изделиям кабели с алюминиевыми жилами.

Сечение жил кабеля выбирается в зависимости от мощности энергоемкого изделия (электрическая плита, варочная панель, духовой шкаф) и типа питания по таблице:

Питание плиты от однофазной сети означает, что кабель должен иметь 3 жилы – фазу, ноль и землю, от трехфазной 5 жил – присутствует 3 фазных жилы, ноль и земля.

Теперь необходимо определиться с маркой провода. Многолетний опыт по эксплуатации изделий свидетельствует о том, что для подключения электроплиты наилучшими кабелями считаются марки ПВС и КГ.

Как подключить электроплиту к сети В

После того как к месту установки плиты будет подведен кабель подходящего сечения, подключают к сети сам прибор.

Сетевой шнур подсоединяют к клеммной колодке на задней панели прибора. Для этого снимают защитную панель. Под крышкой расположены клеммы с подключенными разноцветными проводами. Для однофазной сети в 220 В на клеммах устанавливают три перемычки: две между фазами (первый, второй и третий выход) и одну между четвертым и пятым выходом.

Провода от шнура подсоединяют следующим образом:

  • к третьему выходу подключают фазу (провод с коричневой изоляцией);
  • к пятому выходу – нейтраль (провод с синей изоляцией);
  • к нулевому выходу – заземление (провод с желто-зеленой изоляцией).

К трехконтактной вилке провода подключают так: на верхний штырь – желто-зеленый провод, на правый – фазный коричневый и на левый – нулевой голубой.

Для определения фазы в розетке используют следующие инструменты:

  • индикаторная отвертка (работает только в розетках старого образца);
  • тестер;
  • мультиметр.

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Хоть они и намного больше стоят, но работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Выбирают сечение проводников в зависимости от типа сети — 220 В или 380 В, типа прокладки проводки (открытая/закрытая) а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

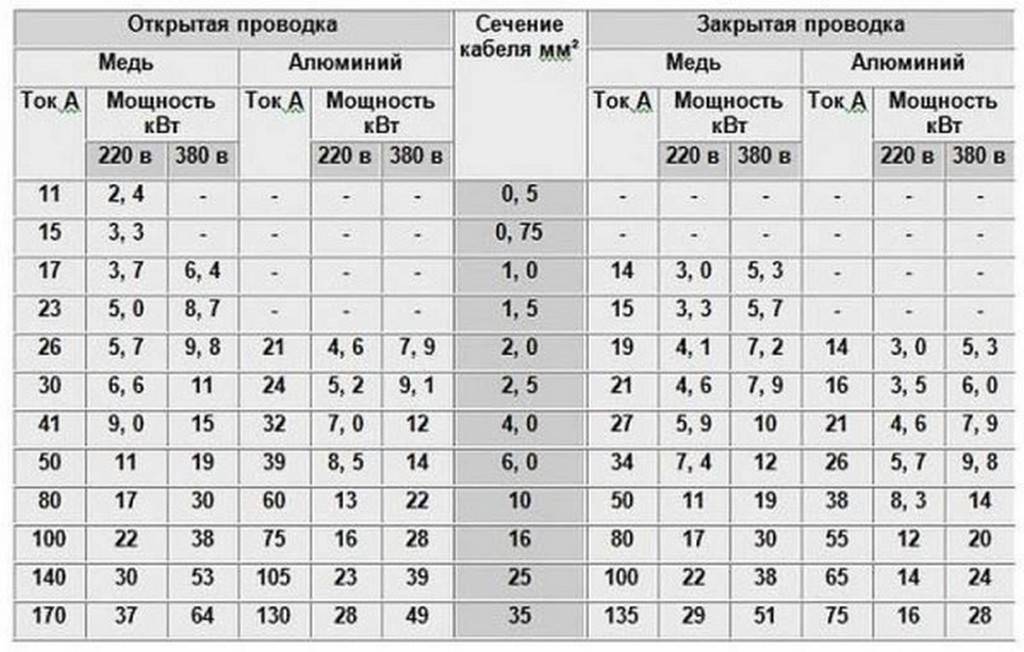

Таблица выбора сечения проводников

При выбирая типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Они хоть и более жесткие, но более надежные. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Процесс подключения варочной панели

Определившись со способом подсоединения индукционной поверхности к электросети, необходимо осуществить это путем подключения вилки к кабелю, а последнего непосредственно к панели.

Подключение кабеля к вилке

В общем случае кабель к вилке электропитания подключать необходимо следующим образом. Сначала нужно снять изоляцию с жил кабеля и разобрать корпус вилки. Затем следует опрессовать концы проводов наконечниками типа НШВ. Потом необходимо подсоединить концы проводов к контактным зажимам вилки согласно приведенной ниже схеме (фаза и ноль – под крайние клеммы, заземление – под верхний винт). Затем вилку нужно собрать, фиксируя кабель имеющимся в корпусе зажимом.

Однако кабеля, которыми комплектуются варочные панели, могут быть 2-х типов: трех- и четырехжильными. Если количество жил в кабеле совпадает с числом контактов пары «вилка-розетка», то подключение проблем не вызывает — просто нужно соединить цветные провода с соответствующими контактами вилки, исходя из того, что:

  • коричневый и черный провода подключают к контактам фаз (L1-L3);
  • синий провод соединяют с контактом N (нейтраль или «0»);
  • желто-зеленый провод подводят к контакту РЕ (заземление).

Если же кабель, идущий от индукционной панели, имеет 4 жилы, а розетка для ее подключения имеет три контакта, то их соединение осуществляется следующим образом:

  • черный и коричневый провода скручивают между собой и подсоединяют к контакту «Фаза»;
  • синий провод подключают к контакту N;
  • желто-зеленый провод соединяют с заземляющим контактом РЕ.

Пользователю может встретиться и 5-ти жильный кабель, изначально рассчитанный для подключения к трехфазной сети напряжением ~380 В индукционных панелей большой мощности (более 7 кВт). В этом случае для подключения к сети ~220 В:

  • коричневый и черный провода скручивают между собой и подключают к контакту фазы;
  • синий и серый провода скручивают между собой и соединяют с контактом N (нейтраль или «0»);
  • желто-зеленый провод подводят к контакту РЕ (заземление).

Если кабель электропитания соединен с индукционной поверхностью, то последнюю можно установить на предназначенное для нее место и подключить к розетке электросети.

Подсоединение кабеля к индукционной поверхности

В тех случаях, когда пользователю понадобится самостоятельно подсоединить кабель к варочной панели, сделать это можно, используя схему, которая находится на ее нижней стороне. При этом каждая панель оснащается специальным клеммником для подключения кабеля электропитания. В зависимости от марки индукционной панели подключение кабеля осуществляется по-разному.

Для панелей марки Bosch:

Для панелей марки Electrolux:

Для панелей марки Zanussi:

Чтобы осуществить подключение кабеля к варочной поверхности необходимо:

  • снять защитную крышку, открыв тем самым доступ к клеммам;
  • установить кабельный зажим, входящий в комплект поставки;
  • запустить кабель через кабельный зажим и совместить провода с клеммами согласно схеме подсоединения, при этом первым подключают провод заземления (желто-зеленый), затем — провода, идущие к нейтрали (синий и/или серый), и только после этого подключают фазные провода (коричневый и/или черный);
  • все винты затягивают, проверяют прочность всех соединений и возвращают защитную крышку на место.

Параметры провода

В течение последних лет, при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Несмотря на то, что они гораздо больше стоят, работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Как правило, сечение проводников выбирают по определению типа сети — 220 В или 380 В, типа прокладки проводки, а она может быть открытая или закрытая, а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выборе типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Такие проводники, хоть и более жесткие, зато гораздо надежнее. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Схемы, которые приведены выше, были именно для однофазной сети 220 В. Для подключения вам понадобиться:

  • трехжильный кабель,
  • трехконтактные силовые розетка и вилка с номинальным током не менее 32 А.

Нужно сказать, что подключение оборудования разных марок принципиально ничем не отличается. Не имеет значения, какую плиту вы приобрели — Electrolux, Gorenje, Bosh или Beko.Для установки и подключения электроплиты бренд роли не играет. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Выполнение монтажных работ

Главное при выполнении электромонтажных работ – это соблюдение правил безопасности. Всегда работайте только при отключенном электропитании.

Подключение вилки и розетки

Для подключения вилки провод от духового шкафа или плиты зачищаете, если провод многожильный, то опрессовываете его наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль монтируете на крайние контакты вилки. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри вилки, зажимаете его хомутиком и закручиваете корпус вилки.

Подключение розетки производится следующим способом: розетка монтируется в необходимом месте, корпус розетки снимаем и подключаем к нем силовую линию. Фазу и ноль монтируете на крайние контакты розетки. Жёлто-зелёную заземляющую жилу – на средний контакт. Далее прикручиваем корпус розетки.

Схемы подключения кабеля к духовому шкафу и варочной панели

Существует две основных схемы подключения электроплиты или варочной панели: однофазная и трехфазная. Подключение осуществляется к клеммам, варочной поверхности, доступ к которым можно получить через ее заднюю крышку – она откручивается и снимается. Внимательно отнеситесь к цветовой маркировке на клеммах – это позволит вам не ошибиться, ознакомьтесь с инструкцией по подключению и требованиями безопасности.

Однофазная схема 220В (наиболее распространена в квартирах)

Фаза L одновременно подсоединяется на клеммы L1-3 варочной панели. Для этого между ними на заводе-изготовителе установлены две съемные медные перемычки. Если перемычек у вас по какой-либо причине нет, их можно сделать самостоятельно из электрического кабеля, сечение которого не меньше, чем у питающего. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

Трехфазная схема 380В (распространена в частных домах и на предприятиях)

Фазы A, B, C – подсоединяются к клеммам L1-3 варочной панели. В данном случае необходимо снять перемычки, установленные на заводе между клеммами L1-3. Ноль N подключается на клеммы N1-2. Защитный проводник PE – на клемму PE.

Подключение духового шкафа осуществляется гораздо легче. Чаще всего к таким приборам уже в комплекте идет электрический шнур с вилкой для подключения, поэтому евровилка просто вставляется в евророзетку. Чтобы подсоединить к автоматам или клеммам лучше всего использовать отдельный кабель, так как если вы отрежете вилку у кабеля из комплекта – это может существенно повлиять на гарантию к данному прибору.

Схема подключения духового шкафа всегда в однофазном исполнении:

  • Фаза L подсоединяется на клемму L духового шкафа;
  •  Ноль N подключается на клемму N;
  • Защитный проводник PE – на клемму PE.

Как установить своими руками?

Все вышеупомянутые варианты приводятся для сети на 220 Вольт, имеющей одну фазу. Для осуществления подключения, как уже говорилось, потребуется иметь 3-жильный кабель, 3-контактные розетки силового типа и вилку с номинальным токовым параметром не меньше 32 ампер. Подключение плит разнообразных производителей не будет отличаться друг от друга практически ничем. Теперь перейдем непосредственно к процессу монтажа рассматриваемой техники. Сначала подобранный провод для подключения нужно присоединить к устройству. Сзади, в нижней части, присутствует клеммный ящик, куда обычно выведены проводники. Рядом должны быть планы для подключения разнообразных сетей.

Если речь идет о решении на 220 Вольт, то потребуется самая крайняя с правой стороны схема. Согласно этой схеме, на технике должны быть присоединены друг к другу перемычкой контакты с цифрами 1-3 – это фаза. Обычно это проводник коричневого либо красного цвета. Второй – контакты 4-5, будет нейтраль либо ноль. Обычно это синий либо голубой провод. Шестым контактом будет «земля» – желто-зеленый либо зеленый кабель. Электроплиты попадают в магазин со смонтированными перемычками, но лишний раз перепроверить не помешает.

Не будет лишним обжать проводники пластинами контактного типа, после чего осуществлять подключение. Такое решение надежнее, но чаще всего их просто прикручивают вокруг прижимного болта, после чего затягивают. Следует и соблюдать цветомаркировку, ведь тогда вероятность ошибки будет меньше. Теперь необходимо подключить к проводу вилку. Все силовые штекеры являются разборными. Чтобы их разобрать, следует открутить пару болтов крепежа и демонтировать крышку с контактами.

Теперь демонтируем пленку фиксации, что придерживает провод. С кончика гибкого кабеля, где-то на 5-6 сантиметров, снимаем изоляцию, которая служит для защиты, после чего расправляем проводники и зачищаем их кончики от изоляционного материала где-то на 1,5-2 сантиметра. Кончик кабеля, что был разделан, заводим в вилочный корпус.

Распределение проводников будет важно, поэтому к вопросу их подключения необходимо отнестись с максимальным вниманием. Верхний вилочный контакт, как правило, подписан – сюда следует подключить зеленый провод – «землю». А во время подключения розетки «земля» подается на подобный разъем

А во время подключения розетки «земля» подается на подобный разъем

Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что

Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено

А во время подключения розетки «земля» подается на подобный разъем. Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что

Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено

Если вдруг плита уже была и есть розетка, то необходимо найти расположения ноля, фазы и заземления и просто подключать кабели в вилке. Легче определить все это с использованием индикатора напряжения, который присутствует в индикаторной отвертке. Пользоваться ею очень легко – достаточно поставить индикатор к предполагаемой фазе, посмотреть на диод, расположенный в устройстве. Если он активен, то напряжение присутствует и тогда – это фаза. Если он не горит, то, соответственно, напряжение отсутствует и перед нами ноль. А «земля» находится легче. Это контакт либо снизу, либо сверху.

Теперь немного следует сказать о подключении к 3-фазной сети в 380 Вольт. Если необходимо такое подключение, то обязательно надо приобрести автомат и специальное УЗО для 3-фазной сети. Провод тоже должен быть иным, а именно 5-жильным. То есть, розетка с вилкой должны иметь по 5 контактов. Сам же алгоритм подключения не отличается от описанного выше, за исключением количества кабелей. Разница будет лишь при подсоединении провода к выходным электроплиточным клеммам. Ставиться лишь 1 перемычка – на контакты с номерами 5-6, а иные будут подключаться различными проводниками.

Следует отслеживать и «землю» и «ноль». Соответствие проводниковых цветов на фазах тоже лишним не будет, так как это просто удобно при ремонте. В целом, как можно убедиться, в подключении рассматриваемых приборов к сети нет ничего сложного. Хотя в ряде случаев не будет лишним проконсультироваться со специалистом по подключению такой техники.

О том, как правильно подключить электроплиту своими руками, смотрите в следующем видео.

Варианты подключения электроплиты к сети

Так как электрическая плита потребляет довольно много электроэнергии, то она должна подключаться к электросети отдельным кабелем, идущим прямо от распределительного щитка. Большинство современных квартир, особенно в новостройках, имеют отдельную линию питания для электрической плиты. Если же такая линия в доме не предусмотрена, то ее необходимо проложить. На линии обязательно должен быть установлен предохранительный автомат мощностью 25-40 Ампер.

Подключение к однофазной электросети

Такое подключение является наиболее распространенным вариантом и чаще всего используется в квартирах многоэтажных домов. Для подключения плиты к однофазной сети используется трехжильный кабель. Каждая жила кабеля имеет свою окраску: красный цвет обозначает фазу, синий – ноль, а желто-зеленый – заземление. Кабель подключается к контактам электроплиты, расположенным под защитной крышкой.

Каждый из контактов плиты имеет свое обозначение. Буквой L маркируются все фазные выводы, сколько бы их не было, буквой N – нулевые, которых также может быть несколько, буквами РЕ – заземление и обычно это только один вывод. Если выводов, маркированных буквой L несколько, то при подключении плиты к однофазной сети необходимо воспользоваться перемычками, которые поставляются в комплекте с плитой.

При подключении кухонной  плиты сначала подсоединяют провод заземления к выводу РЕ, потом – ноль к выводу N. Если нулевых выводов на плите несколько, то они сначала соединяются между собой перемычками, а потом к одному из них подсоединяется провод кабеля в синей изоляции. Последней подключается фаза. Все выводы с буквой L также соединяются перемычкой, а потом подсоединяется фазный провод кабеля.

Двухфазное подключение

Этот метод подключения встречается довольно редко. В этом случае используют кабель с четырьмя жилами, две из которых являются фазами, а две другие – ноль и заземление. Подключение производят так: сначала подсоединяют провод заземления, потом используя перемычку для нулевых выводов, подсоединяют нулевой провод. Если плита имеет три фазных вывода, то два из них соединяют перемычкой и подсоединяют к одному из выводов фазную жилу кабеля, а к оставшемуся третьему выводу – вторую фазную жилу.

Трехфазное подключение

Подключение плиты к трехфазной электросети имеет массу преимуществ. Во-первых, при таком подключении происходит более быстрый нагрев конфорок. Во-вторых, на проводку припадает меньшая нагрузка, а в-третьих – практически полностью отсутствует падение электронапряжения даже во время работы плиты с полной нагрузкой. Главным недостатком такого подключения является стоимость, которая на порядок выше по сравнению с однофазным подключением. Кроме того, следует отметить определенную сложность оформления подобного подключения и требования к лицу, использующему такую сеть.

Для подключения электроплиты к трехфазной сети необходим кабель с пятью жилами. Три жилы этого кабеля являются фазами, а другие две – ноль и земля. Вначале также подключают заземление и ноль, предварительно соединив перемычкой нулевые выводы. К трем фазным выводам плиты подключают по одному фазному проводу кабеля. Цвет фазных проводов может быть разным, но нулевой провод всегда синий, а провод заземления – желто-зеленый.

Что касается схемы подключения плиты, то она идентична для электросетей с любым количеством фаз. Плита подключается от вводного автомата через отдельный групповой автомат. Иногда в качестве защиты его дополнительно оснащают УЗО автоматом.

Требования, предъявляемые к схеме подключения электроплиты:

  • при подключении к однофазной сети вводный автомат на квартиру должен быть рассчитан на номинальный ток 40 Ампер. При подключении к трехфазной (двухфазной) сети номинальный ток вводного автомата определяется техническими условиями;
  • для питания электроплиты должна быть организована отдельная группа, которая должна питаться от группового автомата с номинальным током 25 Ампер. Это касается только подключений к однофазной сети;
  • электрическая проводка для электрической плиты должна соответствовать нормам ПУЭ кирпичных, бетонных и железобетонных помещений и должна выполняться скрытым способом. Открытая проводка для электроплиты допускается только в тех помещениях, которые выполнены из горючих материалов;
  • розетка для электроплиты должна быть рассчитана на номинальный ток 25 Ампер. Розетка обязательно должна быть оснащена заземляющим контактом.

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства. Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.


Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту. Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.
План электропроводки квартиры – пример. Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы. Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно. Электрик продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

Схема электрической проводки включает в себя следующие элементы:

  1. Распределительный щиток, который может быть внутриквартирным или общим.
  2. Электрический счетчик для контроля над расходом электроэнергии.
  3. Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
  4. Кабели и провода, с помощью которых осуществляется разводка до электроточек.
  5. Выключатели и розетки для управления освещением и подключения бытовой техники.

Схемы подключения варочных панелей

Производители варочных поверхностей выпускают модели, которые могут быть подключены к электросетям с разным количеством фаз. На территории России и постсоветском пространстве существует два стандарта: однофазная сеть на 220 В, редко − двухфазная на 220 В и трёхфазная на 380 В. Электропроводка в домах может иметь, в зависимости от количества фаз и годов постройки домов, различное количество проводов и цветов. Так, например:

  1. Однофазная сеть на 220 В:два проводника одного цвета (обычно в домах старой постройки). «Фазу» или «ноль» придётся искать индикатором или тестером;в новых домах используют уже цветную проводку, где «фазу» (L) обозначают коричневым или красным проводом, «ноль» (N) – синим или голубым, а заземление (PE) – жёлто-зелёным. В старых зданиях проводка одного цвета, поэтому определять нейтраль придётся пробником.
  2. Двухфазная сеть на 220 В. Встречается только в новостройках и то редко. «Фазы» обозначают чёрным и коричневым проводом, «ноль» – синим, а «землю» – жёлто-зелёным.
  3. Трёхфазная сеть на 380 В. В этом случае «ноль» и «земля» имеют традиционную окраску, а «фазы» по одному стандарту – белый, чёрный, коричневый, по другому – жёлтый, красный и зелёный провод.

Из-за этих нюансов варочные поверхности обычно поставляются без сетевого шнура. Поэтому, кроме провода для выделенной электролинии, нужно будет купить кабель для подключения встраиваемой плиты к розетке.

Окраска изоляции проводов для трёхфазной сети

Как подключить электрическую плиту: схема для однофазной сети

В принципе, подключить варочную панель к бытовой электросети с напряжением 220 В несложно. На тыльной стороне плиты нужно снять крышку, которая крепится на защёлках или при помощи винтов. Сняв её, мы обнаружим клеммы для подключения сетевого кабеля (обычно 6 шт.).

Клеммная коробка на варочной панели

Клеммы №№ 1, 2 и 3 предназначены для фазового провода (L), №№ 4 и 5 – нейтраль (N), а заземляющая клемма (PE) обозначена специальным значком. Но как быть, если у выделенной электролинии 3 провода, а разъёмов для подключения 6 шт. Для таких случаев, как правило, в комплекте идут медные или латунные перемычки. Если их нет, то можно самостоятельно изготовить их из медного провода сечением 6 мм2. Устанавливаем перемычки, как указано на рисунке ниже, и присоединяем сетевой кабель.

Схема подключения варочной панели к однофазной сети 220 В

Как подключить электрическую варочную панель с двумя фазами

Двухфазные варочные поверхности редки, но и в этом случае нет никаких проблем с подключением. Просто точно следуем схеме подключения, приведённой ниже. Перед подачей напряжения на прибор необходимо ещё раз проверить, чтобы разводка в розетке или монтажной коробке совпадала с расключением проводов в вилке.

Схема двухфазного подключения варочной панелиЛатунная перемычка (обычно поставляется в комплекте с варочной панелью)

Как подключить самостоятельно электроплиту к трёхфазной сети

Трёхфазное питание в основном используется в загородных коттеджах, и для запитки варочной поверхности понадобится пятижильный кабель с сечением каждого проводника не менее 2,5 мм2. Подключение практически не отличается от предыдущих вариантов и выполняется следующим образом:

  1. Фазные провода L1, L2 и L3 зажимаются в клеммах №№ 1, 2 и 3, соответственно.
  2. Клеммы №№ 4 и 5 соединяются между собой медной или латунной перемычкой, и к одной из них подключается нулевой провод N.
  3. К клемме № 6 подключается соответствующий провод заземления PE.

Если в сетевом и входном кабеле провода цветные, то при подключении просто соблюдаем их сочетание. В случае если дом старый и проводка одного цвета, то нужно быть внимательным и воспользоваться индикатором или тестером для определения фазных проводов.

Схема подключения варочной панели к трёхфазной сети

В чём удобство электрических плит

Без плиты нельзя представить себе ни одной кухни. Она является главным инструментом для приготовления пищи. Не имеет значения, завтрак это, обед или ужин. В домах, к которым проведён газ, как правило, используют газовые устройства. Но последнее время всё популярнее становятся именно электрические приборы. И это не удивительно, ведь на них столько всего можно вкусного приготовить, и газопровод для этого не нужен. Тем более сегодня довольно много новых многоэтажек вообще к нему не подключаются. И электроплита – это реально выход из положения.

К тому же они намного безопасней для здоровья. Ведь для них не надо использовать газ, они не сжигают кислород, и у вас не будет болеть голова, даже если вы включите все конфорки одновременно. И вытяжка для неё нужна не настолько мощная, как для газовой. А это значит, что шуметь и потреблять электроэнергии она будет меньше.

А если вы покупаете не только варочную поверхность, но и духовой шкаф, который работает на электричестве, то вообще здорово выигрываете. Поскольку они имеют невероятное количество разных функций, и ими намного удобней пользоваться. И, что главное, для хозяек, процесс их очистки проходит гораздо легче.

Большое преимущество таких устройств – это то, что с ними не надо постоянно держать на контроле температуру. Вы просто выставляете необходимый режим с помощью панели управления, и прибор его автоматически поддерживает всё время. Это позволяет вашему блюду равномернее прогреваться, быстрее и качественнее готовиться. А это точно порадует ваших домочадцев.

Ими очень удобно управлять, они прекрасно справляются со своими задачами и абсолютно безопасны. Но только если правильно их подключить. А установка этих устройств довольно-таки непростая. И именно её часто относят к минусам данных приборов.

Большинство магазинов вместе с продажей электроплиты предлагают услуги электрика, который и подключает устройство. Однако не все это предлагают. А самостоятельно вызывать электрика для того, чтобы он просто подключил прибор, может быть для некоторых семей довольно дорогим удовольствием.

Но услугами специалиста настоятельно рекомендуют пользоваться все профессионалы. Поскольку электроплита – это очень мощный потребитель электроэнергии, безопасность её подключения является главным требованием грамотного использования.

Однако если вы обладаете хотя бы базовыми знаниями в области электротехники, то вполне способны самостоятельно всё сделать, без посторонней помощи. Но для этого надо знать некоторые правила и соблюдать их.

Дальше мы расскажем, как правильно подключать электроплиты. Раскроем некоторые правила и нюансы этого процесса. Если вы внимательно всё прочитаете, то сможете произвести сами подключение Ханса, Горение, Занусси, Электролюкс, Бош, Беко и плиты любой другой фирмы.

Виды силовых точек для электроплиты

Установка новой плиты, особенно электрической, обязательно сопровождается процедурой подключения. Иногда для этого типа работ приглашают электрика, но чаще справляются собственными силами.

Чтобы новая техника прослужила долго, а в процессе эксплуатации не возникали проблемы, следует внимательно отнестись к техническим нормам по ее установке.

Особое внимание надо уделить выбору и установке соответствующего силового разъема. То мнение, что для электрической плиты достаточно установить самую обычную розетку, ошибочно

Она не сможет выдержать высокую нагрузку и, в лучшем случае, просто расплавится. Для мощных электроприборов используются специальные розетки, способные выдержать 7 кВт и более.

Подбирая правильную розетку для своей плиты, нужно ориентироваться на максимальное значение номинального тока

Силовые розетки, представленные на рынке, отличаются по цвету, материалу изготовления, форме, способу монтажа и выдерживаемой нагрузке. При покупке этого устройства, надо сразу же покупать и соответствующую ему вилку. Часто производители электрических плит комплектуют свою технику силовыми вилкой и розеткой – остается лишь правильно их установить.

По материалу изготовления силовые розетки бывают из карболита и высококачественного пластика. Первый вариант – черного цвета, они, как правило, более дешевые. Пластиковые представлены, в основном, в белом цвете. Они стоят дороже, отличаются высоким качеством и повышенным уровнем износоустойчивости.

По способу монтажа выделяют силовые розетки:

  • для открытой установки;
  • скрытой установки.

Если ее предстоит устанавливать за плитой, плотно стоящей у стены, то лучше выбирать модели скрытой установки, рабочий механизм которой прячется в стене.

Высокомощная трехфазная розетка, используется для установки в квартирах/домах, в которые заходит трехфазная электрическая сеть

Среди высокомощных розеток можно встретить как варианты с заземляющим контактом, так и без заземления. Для электрической плиты следует покупать розетку с заземлением.

Питание в доме может быть однофазным, трехфазным и редко двухфазным. Исходя из этой особенности нужно выбирать розетку, имеющую нужные контакты и прокладывать соответствующий питающий кабель.

Чтобы правильно выбрать силовой разъем, подходящий к электрической сети, входящей в дом, нужно заранее выяснить у электриков, обслуживающих участок, тип сети и наличие заземления. Их ответы должны быть однозначными и четкими. Только после этого можно самостоятельно приступать к покупке и дальнейшей установке силовой розетки.

Силовой разъем скрытой установки чаще всего выбирают в целях экономии места, особенно, когда его монтаж планируется за плитой

Популярные схемы подключения для плит

Мечта 8

Это одна из наиболее популярных плит времен СССР. Неудивительно, что на кухне у большинства людей стоит именно эта печь.

У нее есть следующие ключевые узлы:

  • ТЭН Е12,
  • ТЭН Е35,
  • S1-S4,
  • F,
  • Световые индикаторы.

Переключатель S1 отвечает за регулирование степени нагрева. У него есть 4 разных позиции, и при помощи них можно убавлять или добавлять огонь, т.е. контролировать интенсивность. В первом положении они будут замкнуты. Когда это выполнено, то активируется ТЭН Е3.

К слову, в этом случае ток пройдет такой маршрут:

  • Начнется все с контакта ХР.
  • После ток пойдет на F реле.
  • Р1-2.
  • Е45 + Е3.
  • Р2-3.

После этого пойдут такие промежуточные точки:

  • F.
  • Р1-1.
  • Е3.
  • Р2-3.

Все будет замкнуто штекером под обозначением ХР, который расположен сверху. Во время активации каждой цепи в схеме подключения плиты запускается лишь ТЭН Е3. Можно добиться увеличения мощности за счет уменьшения сопротивления. Главным достоинством данной схемы является подключение конфорки от электрической плиты  в том, что оно возможно при постоянном напряжении в сети, равном 220 В. Для S1 выделена позиция 3, и тогда произойдет замыкание Р1-1 и Р2-2. Вслед за этим подключаются ТЭНы Е4+5. Если же речь идет про S4, то такой переключатель будет отвечать за работу лампы. На обычной схеме работы конфорок электрической плиты  она обозначается, как Н3.

Электра 1002

Вторая из наиболее популярных плит в квартирах и домах используют электрическую плиту Электра 1002. По этой причине не будет лишним рассказать, как в ней подключать конфорки.

К счастью, это не представляет сложностей и с этой задачей справится даже новичок. Итак, у такой плиты есть 4 конфорки, а схема подключения для каждой из них индивидуальна. Первая пара нагревательных элементов имеет индекс Н1 и Н2. Их главное отличие – трубчатая структура. Третья конфорка Н3 изготовлена из чугуна и достаточно больше – 20 см. Н4 тоже изготовлена из чугуна, и имеет размер в 14.5 см.

За регулирование температур отвечают регуляторы Р, но у них отсутствуют ступени мощности. Такой недостаток можно с лихвой компенсировать тем фактом, что вместо них есть переключатели семиступенчатого типа П3 и П4. В свою же очередь, ПШ будут отвечать за духовку, и иметь сразу 3 позиции. За функцию блокировки отвечает переключатель типа П5. Индикаторные лампы конфорок в электросхеме для плиты обозначены как Л14. Л5 дает возможность подсвечивать духовку, а еще есть и Л6. Его подключают, когда в шкафу температура соответствует заданному уровню.

Другие схемы

Естественно, что схема подключения плиты Мечта и Электра были наиболее популярны в свое время, но на данный момент люди привыкли покупать уже новые бренды, другую продукцию и даже другие типы плит. А кто-то может быть даже помнит бренд «Лысьва», и хотя такие плиты на данный момент мало кто решается купить, при многообразии более красиво и респектабельной техники, но круг потребителей компании достаточно большой. Ниже вы найдете множество схем подключений для остальных популярных брендов.

При помощи этих схем подключения вы сможете выполнить все работы самостоятельно, но для того, чтобы все было качественно, не помешают минимальные знания о работе электрических сетей и приборов.
