Водоснабжение частного дома своими руками: правила обустройства и лучшие схемы

Разведение водопровода в частных домах

  1. Подготовленные трубы прокладываются в доме, начиная от водопотребителей.
  2. Трубы к потребляющей точке подсоединяются переходником, чтобы была возможна установка крана для перекрывания воды.
  3. Трубы прокладывают к коллектору. Желательно не проводить трубы сквозь стены, а также перегородки, а если это приходится делать, заключайте их в стаканы.

Для более легкого ремонта размещайте трубы на отдалении 20-25 мм от поверхностей стен. Выполняя монтаж сливных кранов, создавайте небольшой уклон в их сторону. Трубы крепятся к стенам спецклипсами, устанавливая их на прямых участках через каждые 1,5-2 метра, а также во всех угловых соединениях. Для совмещения труб под углами применяют фитинги, а также тройники.

При подсоединении труб к коллектору всегда устанавливается запорная арматура (она нужна для ремонта и возможности отключения водопотребления).

Горячее водоснабжение

За нагрев воды могут отвечать:

ПриборОписание и ключевые свойства

Электрический бойлер

Для нагрева воды в теплоизолированном баке используется ТЭН. Бойлер обеспечивает исключительно стабильную температуру воды, но лидирует по стоимости киловатт-часа тепловой энергии (3-6 рублей в зависимости от местных тарифов). Часть энергии тратится на компенсацию утечек тепла через стенки бака.

Бойлер косвенного нагрева

Бак с теплообменником подключается к отопительной системе и использует для нагрева воды теплоноситель. Летом теплоноситель циркулирует по малому контуру — от котла к бойлеру. Прибор работает с любым типом котлов.

Проточный электрический нагреватель

Для него характерны значительная нагрузка на проводку (мощность приборов варьируется от 3,5 до 24 кВт), компактность и относительная экономичность по сравнению с бойлером: проточнику не нужно поддерживать заданную владельцем температуру воды в баке. Регулировка температуры воды на выходе у младших моделей водонагревателей оставляет желать лучшего: она настраивается ступенчатым изменением мощности и настройкой напора с помощью крана.

Проточный газовый нагреватель (колонка или двухконтурный котел)

Нагрев воды газовым оборудованием наиболее экономичен (до 70 копеек за киловатт-час тепла). К недостаткам можно отнести низкую точность регулировки температуры у энергонезависимых котлов и колонок с механическими термостатами.

Материалы

Какие материалы применяются для разводки воды в коттедже?

Давайте вспомним, с какими параметрами работает система автономного водоснабжения.

Давление не превышает 4,5 кгс/см2. При необходимости (например, при подключении коттеджа к магистральному водопроводу в условиях многоэтажной застройки) оно ограничивается редуктором давления;

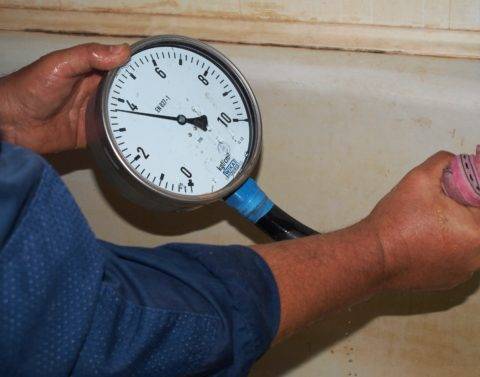

Типичное давление в водопроводе ХВС

  • Температура горячей воды устанавливается владельцем и не превышает 75 градусов;
  • Гидроудары в небольшом замкнутом контуре исключены.

Раз так, системе водоснабжения не нужен значительный запас прочности. При ее монтаже можно использовать недорогие полимерные и композитные материалы, обладающие солидным сроком службы при минимальной стоимости:

Полипропиленовые трубы с фитингами под приварку;

Разводка воды в доме автора выполнена полипропиленовыми трубами

  • Металлопластиковые трубы с компрессионными и пресс-фитингами;
  • Сшитый полиэтилен (PEX) на компрессионных фитингах и использующих эффект молекулярной памяти штуцерах;
  • Термостойкий полиэтилен PERT с муфтовыми привариваемыми фитингами.

Скрытая коллекторная разводка выполняется трубами PEX

Вода из открытых источников

Под открытыми источниками подразумевается различные реки и озера. При этом если вы самостоятельно проводите водопровод к дому и решили использовать какой-либо открытый источник воды, данная вода должна в обязательном порядке быть проверена на пригодность к использованию в пищевых целях. К сожалению, как свидетельствует практика, состояние воды в большинстве озер и рек позволяет ее использовать только в технических целях, и для пищевого водопровода дома такая вода непригодна.

Также стоит обратить внимание, что для самостоятельного забора воды из открытого источника необходимо получить разрешение от санитарной службы. Только при наличии соответствующего разрешения можно приступать к установке и монтажу оборудования системы водоснабжения. Нельзя забывать и о том, что для того, чтобы провести воду из открытого источника к водопроводу дома потребуется трубы достаточно большого диаметра и достаточно большой длины

Нельзя забывать и о том, что для того, чтобы провести воду из открытого источника к водопроводу дома потребуется трубы достаточно большого диаметра и достаточно большой длины.

Емкости для воды

Все баки, используемые для регулировки и накопления воды, делятся на две основных категории:

  1. Безнапорные негерметичные баки. Для изготовления таких устройств чаще всего используются полимерные материалы. Напор в системе при использовании данной категории баков достигается за счет их расположения в самой высокой точке, т.е. между высотой бака и напором есть прямая зависимость. Подъем бака на 1 м увеличивает давление на 0,1 атмосферу.
  2. Гидропневматические баки. Подобное оборудование имеет внутреннюю мембрану, которая делит бак на два отсека. Один из отсеков заполнен сжатым воздухом. При взаимодействии с водой во втором отсеке происходит передача давления за счет резиновой мембраны.

Схема подключения водопровода в доме с использованием безнапорного бака предъявляет целый ряд требований. Так, емкость должна находиться в помещении с хорошей вентиляцией. Кроме того, это помещение должно быть теплым, иначе вода в баке попросту замерзнет. Под емкостью нужно установить поддон, защищающий пол от небольших протеканий. Сам бак оборудуется съемной крышкой и запорной арматурой.

Для поверхностных насосов обычно приобретаются мембранные баки объемом от 12 до 24 литров. Таких емкостей будет вполне достаточно во всех случаях, кроме одного – если в регионе бывают перебои с электричеством. Насосы зависят от электроэнергии, и при ее отключении весь дом может остаться без воды. Чтобы избежать подобных проблем, лучше взять бак объемом свыше 250 литров – это позволит всегда иметь хотя бы небольшой запас воды.

Внутренний водопровод

Сложность разводки воды по дому связана с количеством потребителей (кранов и смесителей) и местом их расположения. Поэтому в первую очередь необходимо разработать схему. Это наиважнейший этап в процессе проведения монтажных работ, которым пренебрегать не стоит. Ничего сложно в составлении схемы нет. Надо просто вооружиться рулеткой и измерить расстояния от потребителей до мест подключения каждого прибора.

Все это перенести на бумагу с учетом размеров и конфигурации прокладки труб. Схема точно покажет, какое количество труб и фитингов надо будет использовать в монтажном процессе, где произойдет отклонение от прямолинейной разводки, где будут установлены проходы через несущие и ненесущие элементы здания. И чем больше помещений задействованы в водопроводной системе, тем сложнее будет схема.


Одна из схем водопроводной разводки

Схемы разводки водопровода

Разводка водопровода может проводиться двумя способами — с последовательным и параллельным подключением. Выбор схемы водоснабжения зависит от количества проживающих, периодического или постоянного пребывания в доме или от интенсивности использования водопроводной воды.

Существует также и смешанный тип разводки, при котором смесители подключают к водопроводной системе через коллектор, а остальные сантехнические точки и бытовые приборы присоединяют методом последовательного подключения.

Схема #1. Последовательное (тройниковое) подключение

Представляет собой поочередное подведение труб от стояка или водонагревателя к сантехническим устройствам. Сначала отводят общие трубы, а затем с помощью тройников ведут ветки к местам потребления.

Такой способ соединения более экономичный, для его выполнения требуется меньшее количество труб, фитингов, он простой в монтаже. Разводка труб при тройниковой системе более компактна, ее легче спрятать под отделочными материалами.

При последовательной схеме подключения трубопровода с горячей водой дискомфорт особенно ощутим — температура воды резко меняется, если водопроводом пользуются сразу несколько человек

Но последовательное подключение больше подойдет для муниципальных квартир, для домов с периодическим проживанием или с малым количеством жильцов. Оно не может обеспечить равномерное давление в системе при ее одновременном использовании несколькими пользователями — в самой удаленной точке напор воды будет резко изменяться.

Кроме того, при необходимости проведения ремонта или подключения сантехнического прибора придется отключать весь дом от водоснабжения. Поэтому для частных домов с высоким потреблением воды и постоянным проживанием лучше выбирать схему с параллельной разводкой водопровода.

Схема #2. Параллельное (коллекторное) подключение

Параллельное подключение основывается на подведении отдельных труб от главного коллектора к точкам водозабора. Для холодной и горячей магистрали устанавливают свои коллекторные узлы.

Такой способ требует прокладывания большого количества труб и соответственно создает трудности при их маскировке. Но зато каждая точка водоразбора будет иметь стабильный напор воды, а при одновременном использовании нескольких сантехнических приборов изменения напора воды будут незначительными.

Коллектор — это устройство с одним вводом для воды и несколькими выводами, количество которых зависит от числа сантехнических узлов, бытовой техники, использующей для работы водопроводную воду.

Коллектор для холодной воды монтируют ближе к вводу трубы в дом, а для горячей — на выходе ее из водонагревателя. Перед коллектором устанавливают очистной фильтр и регулирующий давление редуктор.

Каждый вывод из коллектора снабжается запорным вентилем, который позволяет отключить конкретную точку водозабора, при этом другие выводы будут работать в штатном режиме. Кроме того, каждый из них их можно оборудовать регулятором, чтобы поддерживать определенное давление для отдельных приборов

Система фильтрации воды

Перед тем, как подобрать способ очистки воды, нужно проанализировать ее состав. В воде могут содержаться самые разные примеси, и результаты анализа позволят подобрать оптимальный вариант очистительных сооружений.

В зависимости от состава воды, могут использоваться следующие виды фильтров:

  • Для воды с большим содержанием ржавчины обычно используются сменные картриджи для фильтров (такие фильтры, помимо ржавчины, также справляются с запахом сероводорода и марганцем);
  • Если в воде содержится фтор, то для его устранения лучше всего воспользоваться реверсивно-осмотическим фильтром, который устанавливается на кухне, где требования к качеству воды наиболее высоки;
  • При необходимости уменьшения жесткости воды, используются фильтры, обеспечивающие ее смягчение;
  • Систему водоснабжения, подключенную к колодцу, рекомендуется оборудовать ультрафиолетовым обеззараживателем;
  • Чтобы степень очистки была максимальной, можно воспользоваться станцией водоподготовки, которая устраняет большую часть загрязнений из воды.

Виды и способы водоснабжения частного дома

С позиции зависимости источника водоснабжения от внешних факторов можно выделить два принципиально разных вида доставки воды к пользователю:

Централизованное водоснабжение дома

По сути, то же автономное, но в пределах региона. В данном случае пользователю нет необходимости заботиться об обустройстве источника поступления воды. Достаточно подключится (врезаться) к центральной водопроводной магистрали.

Подключение дома к центральному водоснабжению

Все действия сводятся к поэтапному выполнению ряда требований, в числе которых:

обращение в региональную коммунальную организацию МПУВКХ КП «Водоканал» (Муниципальное предприятие «Управление водопроводно-канализационного хозяйства»), которая контролирует центральную магистраль;

получение технических характеристик врезки. Документ содержит данные о месте присоединения системы труб пользователя к магистрали и глубине ее залегания. Кроме того, там указан диаметр труб магистрали и соответственно, указания к выбору домашней разводки труб. Здесь же указывается показатель давления воды (гарантированный напор воды);

получить смету на подключение, которая разрабатывается коммунальной или же подрядной организацией;

проконтролировать выполнение работ. Которые также обычно выполняются УПКХ;

выполнить тестирование системы.

Преимущества центрального водоснабжения: удобство, простота.

Недостатки: колебание напора воды, сомнительное качество поступающей воды, зависимость от центральных поставок, высокая стоимость воды.

Автономное водоснабжение дома

Самостоятельно обеспечить водоснабжение дачи, частного или загородного дома можно при использовании автономного водоснабжения. По сути, это комплексный подход, который включает в себя мероприятия, по монтажу системы водопровода начиная с обеспечения источника поступления воды, заканчивая ее отводом в канализацию.

Автономная система водоснабжения может быть представлена в виде двух составляющих подсистем:

доставка воды: привозная, грунтовая, из открытого источника;

подача к точкам потребления: самотек, с помощью насоса, с обустройством насосной станции.

Следовательно, в обобщенном виде можно выделить две схемы водоснабжения: самотёчная (накопительная емкость с водой) и автоматическая подача воды.

Использование емкости (бака для воды)

Суть схемы автономного водоснабжения дома состоит в том, что в бак подается вода с помощью насоса или заливается вручную.

Вода к пользователю поступает самотеком. После того, как всю воду из бака используют, его снова набирают до максимально возможного уровня.

Самотечная система водоснабжения – схема подачи воды из накопительного бака

В пользу этого способа говорит его простота, он подходит в том случае, если вода требуется время от времени. Например, на даче, которую посещают не часто или в подсобном помещении.

Такая схема устройства водоснабжения, несмотря на простоту и дешевизну, слишком примитивна, неудобна и к тому же создает значительный вес на межэтажное (чердачное) перекрытие. Как следствие, система не нашла широкого распространения, больше подходит как временный вариант.

Использование автоматической системы подачи воды

Схема автоматического водоснабжения частного дома

Данная схема демонстрирует порядок функционирования полностью автономной системы водоснабжения частного дома. Вода в систему и к пользователю подается с помощью системы составляющих.

Именно о ней и поговорим более подробно.

Реализовать полностью автономное водоснабжение частного дома можно своими силами путем реализации одной из схем. На выбор предлагается несколько вариантов устройства:

1. Вода из открытых источников

Важно! Вода из большинства открытых источников не пригодна к употреблению. Ее можно использовать только для полива или других технических нужд.. Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения»

Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения».

Способы прокладки туб водоснабжения

Разводка водоснабжения в квартире своими руками предполагает прокладку труб двумя способами:

  • Закрытым;
  • Открытым.

Закрытый способ отличается большой трудоемкостью, но позволяет сэкономить свободное пространство. Это очень актуально, к примеру, для небольших ванных комнат. При этом следует помнить, что все разъёмные соединения должны прокладываться открытым способом.

Основным недостатком закрытого способа является:

  • Невозможность профилактического осмотра труб с целью проверки их состояния;
  • Вскрытие стен в случае обнаружения протечек, а, следовательно, обязательное проведение последующего ремонта.

Преимущества открытого способа заключаются в:

  • Низкой трудоемкости, что обеспечивает высокую скорость монтажа;
  • Возможности своевременного обнаружения протечки;
  • Простом ремонте трубы в любом месте;
  • Возможности усовершенствования системы в процессе эксплуатации.

Ключевые факторы проектирования

Грамотное проектирование и профессиональная реализация технической идеи каждому дают возможность, проживая на лоне природы, пользоваться благами цивилизации.

Одно из ключевых мест среди прочих коммуникационных систем занимает водопровод частного дома. И обустраивать его  нужно особенно внимательно.

Залог успеха в достижении данной цели – грамотный проект водоснабжения и канализации частного дома.

Тому, кто не занят в сфере сантехнических работ и практически не имеет дела с сантехникой,  проект водоснабжения частного дома может показаться невероятно сложным документом.

Но тому, у кого о проектировании сложились хоть какие-то представления, разобраться в проекте не так уж трудно, хотя и лишь теоретически.

В действительности проектирование загородного водоснабжения процесс трудоемкий.

И в каждом случае он требует соблюдения различных условий, индивидуальных для конкретного участка, жилища, бюджета, требует учета самых разных тонкостей, которые непосредственно влияют на результат работ.

При проектировании водоснабжения загородного дома необходимо:

  1. правильно выбрать место водоподачи в водопровод;
  2. исследовать грунт на территории и составить ее топографический план;
  3. верно рассчитать глубину, на которой залегают грунтовые воды;
  4. точно рассчитать объем подаваемой и отводимой воды;
  5. подобрать оборудование, которое подходит по мощности и иным характеристикам.

Не всегда в доме есть возможность обустроить водоснабжение, используя центральную водопроводную и канализационную системы, что в особенности касается загородной местности.

Когда это невозможно или затруднено, следует устанавливать автономную водоснабжающую систему. В ней источником водозабора служит скважина или колодец.

Устанавливать скважину дороже, но ее удобнее эксплуатировать. Да и вода из скважины намного качественнее, чище.

Чтобы организовать такую систему водоснабжения, потребуются трубы для монтажа по всей водоснабжающей, водоотводной системе, насосное оборудование и коллектор, предназначенный для очистки сточных вод.

Вопрос правильного выбора труб нуждается в отдельном рассмотрении.

Ключевые факторы в данном случае – их общая протяженность и зависящий от длины трубопровода диаметр труб.

К использованию рекомендуются изделия диаметром:

  • 25 мм, если трубопровод до 30 м в длину;
  • 32 мм, если трубопровод по длине более 30 м;
  • 22 мм, если длина трубопровода не превышает 10 м.

Проект водоснабжения частного дома от центрального водопровода – особенности

Домовое водоснабжение обустраивается несколькими способами в зависимости от источников воды. Централизованное налаживается лишь при наличии магистрали поблизости от постройки.

К водопроводу дом подключает контрольная организация, в которую домовладелец обращается через соответствующее районное управление.

Здесь ему предоставляется схема водоснабжения строения, включающая в себя данные о месте подсоединения к центральному водопроводу, канализации, о  технических характеристиках этого места, о глубине залегания водопроводной системы и диаметре ее составляющих. Также указывается гарантированный водонапор.

У подобной схемы водоснабжения, как показывает практика домовладельцев, есть свои недостатки.

Например, при эксплуатации может скачками падать давление воды или с самого начала быть ниже нормы, не позволяющим системе нормально функционировать.

Жильцы оплачивают водоснабжение и водоотведение каждый месяц, ориентируясь на показания счетчика. Но централизованная система удобна тем, то в случае отключения электричества в строение вода все равно поступает.

Источники воды и схемы водоснабжения

Теперь нам предстоит познакомиться с источниками водоснабжения для коттеджа и необходимым в каждом конкретном случае набором оборудования.

Магистральный водопровод

Источник воды — функционирующий круглогодично водопровод, проложенный ниже глубины промерзания почвы. Как правило, подающаяся вода имеет питьевое качество и избыточное давление в 1-4,5 атмосферы.

Ввод воды в дом прокладывается трубами, сохраняющими эластичность при низких температурах — полиэтиленовыми (как правило, на компрессионных фитингах) или неармированными полипропиленовыми.

Вода заведена в дом напорной полиэтиленовой трубой

Из дополнительного оборудования необходимы:

  • Кран на отводе воды от магистрального водопровода или на ее вводе в дом;
  • Механический фильтр;
  • Водосчетчик;
  • Опционально — второй кран или обратный клапан, установленный стрелкой в сторону дома.

Водомерный узел в коттедже

Колодец, открытый водоем

При незначительной глубине зеркала воды в колодце или скважине и при подаче воды из открытого водоема необходима лишь насосная станция. Под этим названием поставляется комплект из поверхностного насоса, реле давления и мембранного бачка на общей станине.

Реле управляет работой насоса, включая и выключая его питание в зависимости от напора во внутреннем водопроводе, а мембранный гидроаккумулятор стабилизирует это давление и позволяет насосу простаивать, если разбор воды невелик.

Насосная станция может быть установлена:

  • В домике над колодцем;
  • В кессоне неглубокой скважины;

На фото — кессон с установленной в нем насосной станцией

При незначительном расстоянии от источника воды до дома (читай — невысоком гидравлическом сопротивлении ввода) — в доме.

Всасывающая труба комплектуется установленным на ее конце обратным клапаном (при большом количестве взвесей — с сетчатым фильтром). Клапан не позволит воде вылиться из гидроаккумулятора и внутреннего водопровода в момент выключения насоса.

Донный клапан

Устройство насоса внешним эжектором

Скважина

Для водоснабжения из артезианской скважины нужен схожий комплекс оборудования; однако поверхностный насос заменяется погружным (вихревым или многоступенчатым). Обратный клапан монтируется на выходе насоса.

Система водоснабжения со скважиной и погружным насосом

Емкость

Водоснабжение из емкости практикуется:

  • При подаче воды из источника (колодца или скважины) с низким дебитом (бак выполняет функцию ресивера, обеспечивающего стабильную подачу воды в пики ее расхода);
  • В сочетании с летними водопроводами с подачей воды по графику;
  • В качестве резервного на случай отключений централизованной подачи воды;
  • В отсутствие других источников водоснабжения (емкость наполняется привозной водой).

Бак с привозной водой в подвале коттеджа

Из оборудования необходима уже знакомая нам насосная станция и один или два обратных клапана. Первый стоит между баком и насосом и препятствует сливу воды обратно в емкость в момент выключения насоса. Второй нужен лишь в том случае, если емкость наполняется из водопровода, и стоит между врезками заливного клапана емкости и напорной линией насоса.

Схемы устройства горячего водоснабжения частного дома своими руками

Существуют три основные схемы устройства горячего водоснабжения частного дома — с применением коллектора, принудительной циркуляции и стандартная.

В том случае, если используется коллектор, вода в нем разделяется на холодную и горячую. Магистраль горячей воды дополнительно оборудуется водонагревателем, который может быть либо проточным, либо накопительным. Дальнейшая разводка имеет вид последовательной или параллельной. Соединение труб согласно первой схеме обойдется гораздо дешевле, поскольку экономятся материалы. Тем не менее у нее этой схемы водоснабжения частного дома, выполняемого своими руками, один недостаток: когда происходит водозабор значительного объема, напор в близлежащих кранах сильнее, чем в расположенных дальше. Кроме того, получить нагретую воду на дальних участках представляется затруднительным, поскольку она остывает. Диаметр основных труб обычно составляет 35-40 мм, а ответвлений к точкам, в которых осуществляется водозабор, — 16 мм.

Принудительная циркуляция воды пользуется большей популярностью. От коллектора к каждой точке забора воды проходит индивидуальный трубопровод. Коллекторов может быть несколько. Преимущество данной схемы горячего водоснабжения частного дома своими руками заключается в том, что напор во всех магистралях от коллектора одинаков, а путь воды от нагревателя до «точки назначения» сокращается. Еще один плюс такого способа водоснабжения — отсутствие в перекрытиях различного рода соединений, которые в случае аварии значительно затрудняют ремонтные работы. Минусом является использование большего количества труб и, соответственно, большие денежные затраты. Диаметр трубопровода от коллектора к месту водозабора также составляет 16 мм. Согласно данной схеме, последовательному соединению подвергается не более 2 точек водозабора, которые расположены рядом. Их, как правило, не используют одновременно (например, раковина и унитаз). Трубы необходимо применять те, что имеют диаметр 20 мм.

Третья схема водоснабжения частного дома, замкнутая, представляется идеальным вариантом для жильцов. Циркуляцию воды обеспечивает встроенный насос, благодаря чему температура горячей воды поддерживается постоянной. В зонах, где циркуляция не предполагается, длина труб не превышает 1 м. К таким трубопроводам нередко присоединяют полотенцесушители, которые выступают в качестве отопительных приборов. Их можно будет использовать, когда не работает система отопления. Недостатками данной схемы горячего водоснабжения частного дома, выполняемого своими руками, являются значительный расход тепла и материала, а также высокая стоимость. Кроме того, организация подобной системы требует монтажа в систему горячего водоснабжения обратного клапана на линии подачи воды.

Горячее водоснабжение в частном доме обеспечивается с помощью водогрейного оборудования, которое монтируется в систему водоснабжения. К подобному оборудованию можно отнести газовые колонки, двухконтурные котлы и всевозможные электрические нагреватели.

Многие владельцы частных домов предпочитают совмещать систему горячего водоснабжения с отопительной системой. В таком случае сразу же исчезает необходимость монтажа дополнительного оборудования для нагрева воды.

Если горячая вода требуется постоянно и в большом количестве, создается сеть горячего водоснабжения, вариантов которой имеется множество. Одной из популярных сетей является такая, в которой применяется бойлер и специальный отопительный котел — одноконтурный.

В насос перед входом устанавливают фильтр грубой очистки, а также обратный клапан. Позади насосной станции ставится фильтр тонкой очистки. После этого подключают реле давления, манометр, оставшееся оборудование. Водопроводную трубу от приборов отводят в коллектор, в котором вода распределяется по точкам потребления. Насосную станцию подключают к щитку управления, который отделен от основного щитка электроснабжения.

Благодаря подобной циркуляции вода все время перекачивается, а поступает к потребителю уже спустя 1-2 секунды после открытия крана.

Принцип работы автономной системы водоснабжения

Система водоснабжения – один из самых главных элементов в благоустройстве дома. Суть ее работы заключается в автоматизированной поставке требующегося объема воды, для чего пользователю сейчас необходимо лишь запустить оборудование, а затем просто периодически контролировать.

Независимая от центрального водоснабжения автономная сеть должна быть грамотно спроектирована и рассчитана, для того чтобы дом был полноценно обеспечен водой согласно потребностям владельцев. Организовать систему надо так, чтобы вода беспрепятственно поступала во все водозаборные точки.

Для нормального функционирования система поставки воды оснащается приспособлениями и техническими устройствами, обеспечивающими автоматический или частично автоматический режим эксплуатации.

Для автоматизации процесса используют гидроаккумулятор. Он применяется как буферная емкость для запаса воды и как устройство для поддержания стабильного напора.

В мембранном баке есть два отсека — для воздуха и воды, их разделяет резиновая мембрана. При наполнении емкости водой все сильнее сжимается воздушная камера, из-за чего возрастает давление.

Автономные системы водоснабжения состоят из внутренней и наружной частей. Включают одноименные ветки трубопровода, проложенные от источника водозабора до точек водоразбора, арматуру, сантехнику, насос, накопительный бак или гидроаккумулятор

Реагируя на повышение давления, электрореле отключает насос. Как только кто-либо из хозяев откроет кран, давление в системе начинает падать. На понижение напора опять реагирует реле и включает насосный агрегат для пополнения израсходованной воды.

Использование гидроаккумулятора в схеме организации водоснабжения позволяет не только автоматизировать процесс забора воды и обеспечить ее запас. Ощутимо продлевается ресурс насосного оборудования благодаря сокращению циклов вкл./выкл.

Водоснабжение — основа жизнеобеспечения дома. От него зависит, насколько комфортно человеку будет проживать в своем жилище

Чтобы правильно подобрать параметры системы, необходимо:

  • Сформулировать требования к интенсивности и регулярности водоснабжения. Возможно, что в маленьком дачном домике можно обойтись системой с обычным накопительным баком и минимумом сантехнических приборов.
  • Определить возможные источники, целесообразность и стоимость их сооружения, качество воды.
  • Выбрать оборудование и рассчитать варианты прокладки инженерных сетей.

Хорошо спроектированная система требует профессионального выполнения монтажа, использования качественных комплектующих.

Рекомендации

До начала монтажных работ устанавливают крепежные детали, заканчивают все сварочные мероприятия. Если трубы лежали в помещении при низкой температуре, то их заносят на сутки в теплое место. Трубы выравнивают, далее не допуская прогибов.

Внимание! Хомуты и крюки нужны для крепежа труб к опорам либо стенам. Стояки должны иметь наружное сечение более двадцати миллиметров, для разводки на этажах – четырнадцать либо шестнадцать миллиметров

Стояки должны иметь наружное сечение более двадцати миллиметров, для разводки на этажах – четырнадцать либо шестнадцать миллиметров.

Рекомендуют применять наименьшее количество соединений разборного типа.

Трубы, горизонтально проложенные, должны быть расположены под наклоном по направлению к сливной арматуре, подъем направляют к устройству для выхода воздуха, если трубы заполнят водой.

Вертикальные конструкции не должны иметь угол наклона свыше двух миллиметров на погонный метр. Если вертикальная разводка в доме, то трубы горячей воды находятся правее труб с холодной водой. Если горизонтальная разводка, то холодная вода находится под горячей водой, чтобы не допустить образование конденсата. Трубы при перепадах температуры могут деформироваться от теплового расширения, это свойство имеют полипропиленовые трубы. Трубопрокаты удлиняются, образуются протечки.

Следует правильно располагать крепления, учитывать компенсацию на данных участках системы, в местах изгибов, поворотов, змейки деформация отсутствует.

4 Как обустроить линию подачи горячей воды

Ветка ГВС делается практически по той же схеме, что и холодный водопровод. Только вместо центрального вентиля отправной точкой для горячей линии является коллектор холодной ветки.

От этого распределителя мы тянем линию диаметром ½ дюйма до нагревательного прибора. Причем в точке подключения нужно врезать обратный клапан, чтобы вода из бойлера или теплообменника колонки не сливалась обратно. Сама установка бойлера описана в отдельном материале.

Коллектор холодной ветки будет отправной точкой для горячей линии

На следующем этапе нужно смонтировать коллектор для горячей воды. Его ставят либо под бойлером, либо в ванной комнате или на кухне. Далее к закрепленному на стене распределителю тянут трубу диаметром  ½ дюйма, соединяя коллектор и «горячий» штуцер бойлера/котла.

В финале к каждому смесителю подводят отдельные линии подачи горячей воды, соединяющие краны и распределитель. Причем для облегчения подключения трубопровода к крану можно использовать сильфонный шланг. Армированный вариант в этом случае не рекомендован – он рассчитан под холодную воду.

Если в доме не более 2-3 источников потребления горячей воды, то коллектор можно заменить парой тройников, проложив центральную линию к душу или смесителю в ванной, и обустроив отвод на кухню. Но в этом случае готовьтесь к скачкам напора в случае одновременной эксплуатации смесителей в ванной и на кухне.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
