Выбор автоматического выключателя — характеристики автоматов

Электрические автоматы. Виды и работа. Характеристики

С самого начала возникновения электричества инженеры стали думать над безопасностью электрических сетей и устройств от токовых перегрузок. Вследствие этого было сконструировано много разных устройств, которые отличаются надежной и качественной защитой. Одними из последних разработок стали электрические автоматы.

Этот прибор называется автоматическим по причине того, что он оснащен функцией отключения питания в автоматическом режиме, при возникновении коротких замыканий, перегрузок. Обычные предохранители после срабатывания подлежат замене на новые, а автоматы после устранения причин аварии можно снова включить.

Такое защитное устройство необходимо в любой схеме электрической сети. Защитный автомат защитит здание или помещение от разных аварийных ситуаций:
  • Пожаров.
  • Ударов человека током.
  • Неисправностей электропроводки.
Виды и конструктивные особенности

Необходимо знать информацию о существующих видах автоматических выключателей, чтобы во время приобретения правильно выбрать подходящее устройство. Имеется классификация электрических автоматов по нескольким параметрам.

Отключающая способность
Это свойство определяет ток короткого замыкания, при котором автомат разомкнет цепь, тем самым отключит сеть и приборы, которые были подключены к сети. По этому свойству автоматы подразделяются:
  • Автоматы на 4500 ампер, применяются для предотвращения неисправностей силовых линий жилых домов старой постройки.
  • На 6000 ампер, используются для предотвращения аварий при замыканиях в сети домов в новостройках.
  • На 10000 ампер, применяются в промышленности для защиты электрических установок. Ток такой величины может образоваться в непосредственной близости от подстанции.

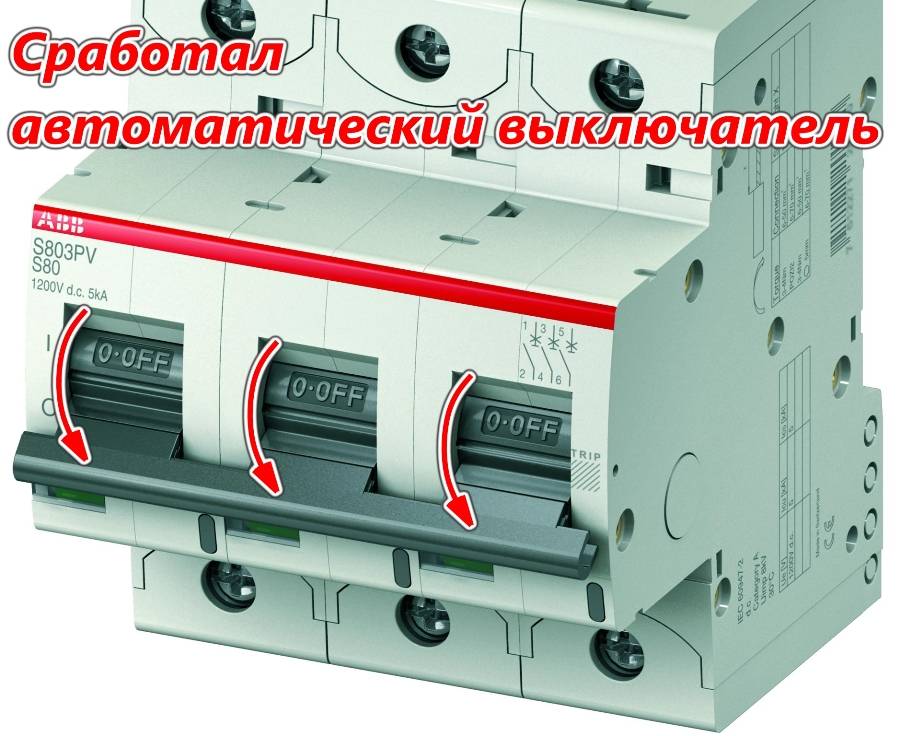

Срабатывание автоматического выключателя возникает при замыканиях, сопровождающихся возникновением определенной величины тока.

Автомат защищает электропроводку от повреждения изоляции большим током.

Число полюсов

Это свойство говорит нам о наибольшем количестве проводов, которые возможно подключить к автомату для обеспечения защиты. При аварии, напряжение на этих полюсах отключаются.

Особенности автоматов с одним полюсом

Такие электрические автоматы наиболее простые по своей конструкции, и служат для защиты отдельных участков сети. К такому автоматическому выключателю можно подсоединить два провода: вход и выход.

Задачей таких устройств является защита электрической проводки от перегрузок и КЗ проводов. Нейтральный провод подключается к нулевой шине, в обход автомата. Заземление подключается отдельно.

Электрические автоматы с одним полюсом не являются вводными, так как при его отключении разрывается фаза, а нулевой провод по-прежнему остается соединенным с питанием. Это не обеспечивает защиту на 100%.

Свойства автоматов с двумя полюсами

В случаях, когда при аварии требуется полное отсоединение от электрической сети, используют автоматические выключатели с двумя полюсами. Они используются как вводные. В аварийных случаях, либо при коротком замыкании вся электрическая проводка отключается в одно время. Это дает возможность осуществлять работы по ремонту и обслуживанию, а также проведения работ по подключению оборудования, так как гарантирована полная безопасность.

Двухполюсные электрические автоматы используют, когда необходимо наличие отдельного выключателя для устройства, работающего от сети 220 вольт.

Особенности работы автоматов защиты сети

К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.

Токи, которые могут представлять опасность для сети, подразделяются на два вида:

  • Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
  • Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.

Устройство и принцип работы автоматического выключателя – на видео:

https://youtube.com/watch?v=9bTw3wtgOWY

Токи перегрузки

Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.

За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.

Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.

Токи короткого замыкания

Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.

Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?

На видео про селективность автоматических выключателей:

Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.

Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.

Это интересно: Как подключить самостоятельно УЗО — особенности

Номинальный ток автомата

Пришло время разобраться с тем, что на деле означает номинальный ток автомата и какой при этом будет ток срабатывания защиты. Для тех, кто понимает разницу между действующим и мгновенным значениями, уточняю, что все параметры автоматов, связанные с током или напряжением — это действующие значения, если это особо не оговорено. Согласно ГОСТ Р 50345-2010 (п.3.5.1), Номинальный ток автоматического выключателя есть значение тока, определяющее рабочие условия, для которых он спроектирован и построен. Кратко и точно.

Распространенная ошибка — часто люди считают, что номинальный ток и есть ток срабатывания. На самом деле, исправный автоматический выключатель никогда при номинальном токе не сработает. Более того, он не сработает даже при 10% перегрузке. При большей перегрузке автомат отключится, но это не значит, что он отключится быстро. Обычный модульный автомат имеет 2 расцепителя: медленный тепловой и быстро реагирующий электромагнитный.

Тепловой расцепитель в своей основе содержит биметаллическую пластину, которая нагревается от проходящего через нее тока. От нагрева пластина изгибается, и при определенном положении воздействует на защелку, и выключатель отключается. Электромагнитный расцепитель представляет собой катушку со втягивающимся сердечником, который при большом токе также воздействует на защелку, отключающую автомат. Если назначение теплового расцепителя — отключать автомат при перегрузках, то задача электромагнитного — быстрое отключение при коротких замыканиях, когда значение тока в разы превышает номинальное.

Ряд значений номинальных токов

Мне приходилось устанавливать автоматические выключатели номиналом от 0.2А. Вообще, мне встречались модульные автоматы следующих номиналов: 0.2, 0.3, 0.5, 0.8, 1, 1.6, 2, 2.5, 3, 3.15, 4, 5, 6, 6.3, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 Ампер. Максимальный номинал автомата, предназначенного для работы в сетях 0.4 кВ, который я видел — 6300А. Это соответствует трансформатору мощностью 4МВА, ну а более мощных трансформаторов под это напряжение у нас не делают, это предел. Cказать, что номиналы строго соответствуют какому-то единому стандартному ряду, как например Е6, Е12 у радиоэлементов, я не могу. Создается впечатление, что лепят кто во что горазд. С автоматами выше 100А ситуация примерно такая же. Тем не менее, существует и действует поныне стандарт ГОСТ 8032-84 «Предпочтительные числа и ряды предпочтительных чисел». Согласно этому стандарту, номиналы должны соответствовать определенным рядам значений. Основной ряд R5, который определяет следующую шкалу номинальных значений: 1, 1.6, 2.5, 4, 6.3, 10, 16, 25, 40, 63, 100, 160 и т.д.
Как видим, ряд состоит из пяти повторяющихся значений, просто после каждого цикла сдвигается десятичная точка. Если есть спрос на более точный подбор, ГОСТом предусмотрены ряды R10 (1, 1.25, 1.6, 2, 2.5, 3.15, 4, 5, 6.3, 8) иR20 (1, 1.12, 1.25, 1.4, 1.6, 1.8, 2, 2.24, 2.5, 2.8, 3.15, 3.55, 4, 4.5, 5, 5.6, 6.3, 6.3, 7.1, 8, 9).
При этом, в обоснованных случаях, допускается некоторое округление (например 3.2 вместо 3.15 или 6 вместо 6.3). Думаю, нет нужды расписывать стандарт более подробно, каждый желающий может его найти и почитать.

Но и это еще не все. В том же ГОСТ Р 50345-2010 есть глава 5.3 под названием «Стандартные и предпочтительные значения». Согласно ей, предпочтительными значениями номинального тока модульных автоматов являются: 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 А.

Как выбрать автоматический выключатель?


Что же такое автоматический выключатель (АВ) и почему его нужно выбирать?

По своей сути это электромеханическое устройство, которое выполняет функционал по прерыванию токов короткого замыкания и токов перегрузки в сети, защищая ее и подключенные электроприемники от повреждений и возгорания, служит для ее замыкания и размыкания в нормальных условиях при протекании рабочих токов нагрузки. Прерывание сверхтоков или токов короткого замыкания происходит соответственно в автоматическом режиме. А выбрать его нужно правильно для того, чтобы прерывал он их надежно, своевременно и селективно.

Основные «действующие лица» в работе типового выключателя – тепловой и электромагнитный расцепители, являющиеся исполнительными механизмами. Тепловой расцепитель освобождает удерживающее устройство и вызывает срабатывание АВ при перегрузке сети, а электромагнитный – при коротком замыкании.

Характеристики автоматических выключателей

Основные характеристики АВ, в том числе в соответствии с ГОСТ Р 50345-2010, определяемые и оцениваемые при выборе: 1) количество полюсов (одно-, двух-, трех- и четырехполюсные), с учетом количества фазных проводников подключаемой сети и нулевого провода; 2) номинальное рабочее напряжение; 3) номинальный ток; 4) диапазон токов мгновенного расцепления, определяемый классом выключателя – А, B, C, D, K, Z. 5) отключающая способность.


Расчетом автоматических выключателей для объектов промышленности, как правило, занимаются проектные институты и используют для этого специальные методики и программное обеспечение. По ним оцениваются величины нагрузок, выбираются проводники, рассчитываются токи КЗ на различных участках цепи и потом выбираются АВ, составляются карты селективности. Серьезными расчетами при монтаже устройств домашней электросети никто не занимается. Вполне достаточно произвести подбор выключателя по номинальному току и току мгновенного расцепления.

Общая логика и цепочка подбора АВ приведены ниже.

Для любой цепи, в которой устанавливается АВ, номинальный ток защитного аппарата должен быть выбран после оценки мощности, потребляемой электроприемниками. При этом следует понимать, что АВ предназначены защищать от перегрузки не сами электроприборы, а сеть, к которой они подключаются.

Например, когда состав, характеристики и группы электроприборов определены, то последовательность расчета такая: • высчитывается совокупная мощность всех без исключения электроприемников, запитываемых от конкретного АВ, рассчитывается сила тока. Возьмем для наглядности суммарную мощность нагрузки, равную 3000 Вт, тогда ток I = 3000 / 220 = 13,6 A. • выбирается стандартный автоматический выключатель с самым близким значением номинального тока из номинального ряда (6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 А) не менее рассчитанной величины силы тока нагрузки — In≥I. Выбираем АВ c In=16А.

Для упрощения подбора в статье приведена таблица соотношения между номиналом АВ, мощностью подключаемой нагрузки, схемой подключения и количеством полюсов.

Далее подбирается класс автоматического выключателя для отключения токов КЗ.


Классы или типы автоматических выключателей

Характер коммутационных процессов в сети предъявляет определенные требования к аппаратам при питании различного вида нагрузок. Поэтому АВ производителями выпускаются нескольких типов, каждый из которых отличается чувствительностью. Величина 3*Iн означает, что автомат отключится в случае, если величина сверхтока будет в 3 и более раз выше его номинала.

Для бытового применения вполне достаточно выключателей типов В, С. Все же следует учитывать, что АВ рассчитаны производителями на определенное число срабатываний. Поэтому не рекомендуется использовать автоматы в качестве выключателя нагрузки – это приводит к преждевременному изнашиванию механизма и подгоранию контактов.

Характеристики автоматических выключателей (ниже сокращенно – автоматов) важный фактор при выборе защиты электроприборов в каждом конкретном случае

  • Номинальный ток автоматического выключателя
  • Времятоковые характеристики электромагнитного и теплового расцепителей автомата
  • Коммутационная способность автоматического выключателя
  • Класс токоограничения автомата

Характеристики автоматических выключателей – обозначение

Автомат нужен нам, потребителям электрической энергии, чтобы защищать идущий к розетке, светильнику  и вообще к  любому электрическому прибору кабель. Нужен он, чтобы мы потребители не перегрели кабель и не сожгли его изоляцию, перегрузив его кучей мощных приборов, для которых сечение жилы слишком мало. Или же включив, допустим неисправный электроприбор, не расплавили жилы кабеля большим током короткого замыкания. Если сила тока превысит допустимую норму, которую могут вынести жилы и изоляция кабеля, автомат должен обесточить сеть автоматически.

Для того  чтобы мы могли правильно выбрать автомат, производитель пишет основные характеристики автоматических выключателей на его корпусе. В бытовом автомате обязательно стоят два защитных реле – тепловое в качестве  защиты от перегрузки и электромагнитное  для защиты от короткого замыкания. Реле эти и сам автомат в целом обладают различными характеристиками и некоторые из них  написаны на корпусе автомата, а другие нужно смотреть дополнительно в графиках и таблицах производителя.

Наверху обычно указана фирма производитель – IEK, Schneider  electric, Legrand и тому подобное. Чуть ниже написана серия автомата,  например C60a илиIc60N у Schneider или S201, SH203L у ABB. Вариантов серий у разных фирм великое множество. Первые буквы и цифры серии обычно ничего не говорят потребителю – просто родители так назвали автомат на заводе. Последние же символы серии обычно означают количество полюсов автомата, (то есть количество клемм крепления проводов входа и выхода, расположенных  вверху и внизу выключателя), номинальный ток и тому подобное. Более развернуто  серии  автоматов расписаны в каталогах изготовителей,  по которым удобно подбирать оборудование по  каждому конкретному монтажу.

Номинальный ток автоматического выключателя

Ниже серии, рядом друг с другом изображены латинская буква и число. Допустим  C25, B10 или  D32. Число означает номинальный ток автоматического выключателя (In). То есть,  это самое большое значение силы тока, который в принципе бесконечно долго может протекать через автомат в нормальных условиях. Нормальные условия – это около 30ºC, то есть комнатная температура плюс автоматы в узком пространстве электрощита греют друг друга. При понижении температуры автомат сможет выдерживать больший ток, так как лучше охлаждается, а при повышении  соответственно  будет отключаться  при токе меньше номинального.  В таблицах производителей среди факторов, оказывающих влияние на величину номинального тока, учитывается еще высота над уровнем моря,  частота тока и количество устройств в щите.

Времятоковые характеристики электромагнитного и теплового расцепителей автомата

Латинская буква в обозначениях  означает времятоковую характеристику электромагнитного расцепителя  (упомянутого выше реле, стоящего для защиты от короткого замыкания) и теплового расцепителя (биметаллической пластины, отключающей контакты при перегрузке) –  за какое время и при какой величине тока они отключит нагрузку от напряжения. Существуют следующие буквенные обозначения – A; B; C; D; L; U; K; Z. Обозначают они время отключения автомата при коротком  замыкании или перегреве в зависимости от величины номинального тока. В быту применяются в основном B; C; D. Их и рассматриваем в данном случае.

Так автоматы характеристики B отключат нагрузку при токе короткого замыкания превышающий номинальный от 3 (за время ≥0,1 секунды)  до 5 раз (за менее 0,1 секунды) и применяются для электрических цепей, при включении которых не происходит  резкого увеличения силы тока – лампы накаливания, тэны.

Автоматические выключатели с характеристикойC отключаются при токах в 5 (за ≥0,1 секунды)-10 раз (за

По сравнению с обычными выключателями автоматические размещаются в распределительных шкафах и предназначены для защиты электропроводки от коротких замыканий и перегрузок при скачках напряжения. Маркировка автоматических выключателей, нанесенная на корпус, содержит их основные характеристики. По ним можно получить полное представление о приборе.

Типы расцепителей

Расцепители являются основными рабочими компонентами АВ. Задача их состоит в том, чтобы при превышении допустимой величины тока разорвать цепь, тем самым прекратив подачу в нее электроэнергии. Существует два основных типа этих устройств, отличающихся друг от друга по принципу расцепления:

  • Электромагнитные.
  • Тепловые.

Расцепители электромагнитного типа обеспечивают практически моментальное срабатывание автоматического выключателя и обесточивание участка цепи при возникновении в нем сверхтока короткого замыкания.

Они представляют собой катушку (соленоид) с сердечником, втягивающимся внутрь под воздействием тока большой величины и заставляющим срабатывать отключающий элемент.

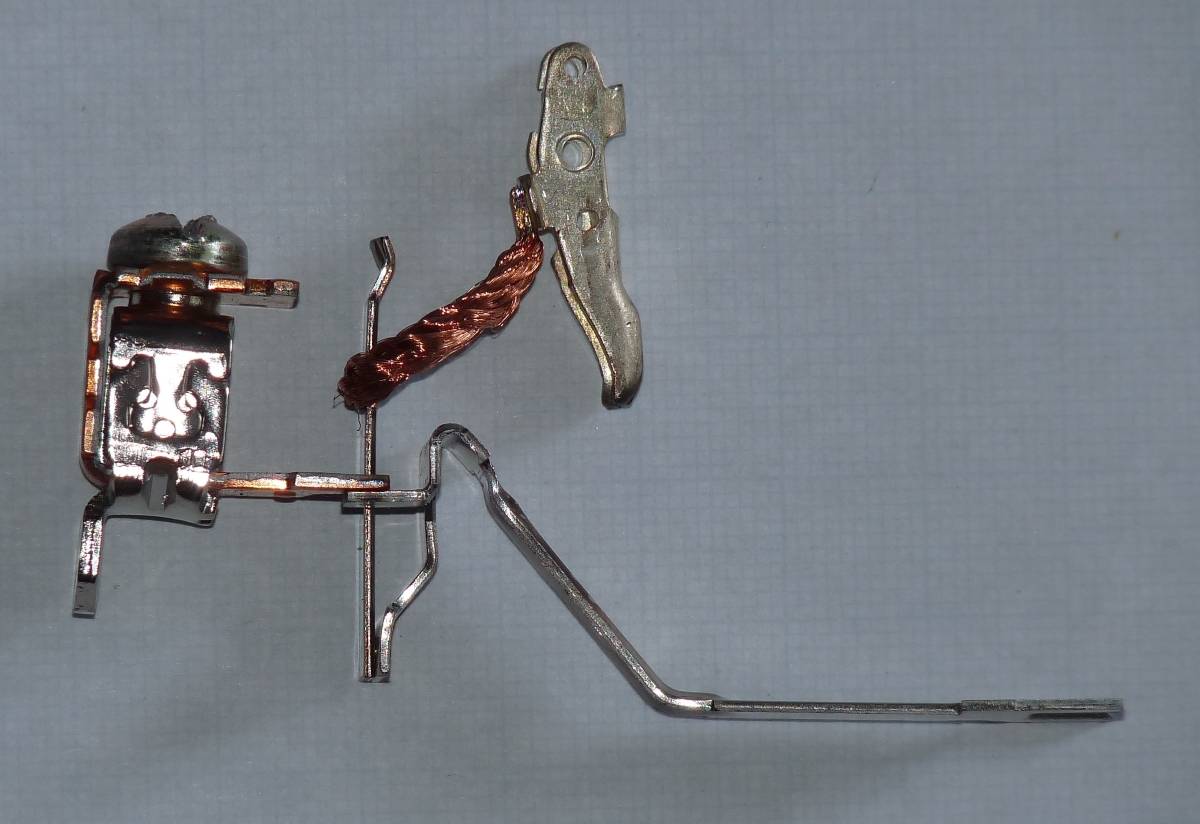

Основная часть теплового расцепителя – биметаллическая пластина. Когда через автомат проходит ток, превышающий номинальную величину защитного устройства, пластина начинает нагреваться и, изгибаясь в сторону, касается отключающего элемента, который срабатывает и обесточивает цепь. Время на срабатывание теплового расцепителя зависит от величины проходящего по пластине тока перегрузки.

Некоторые современные устройства оснащаются в качестве дополнения минимальными (нулевыми) расцепителями. Они выполняют функцию выключения АВ, когда напряжение падает ниже предельного значения, соответствующего техническим данным устройства. Существуют также дистанционные расцепители, с помощью которых можно не только отключать, но и включать АВ, даже не подходя к распределительному щиту.

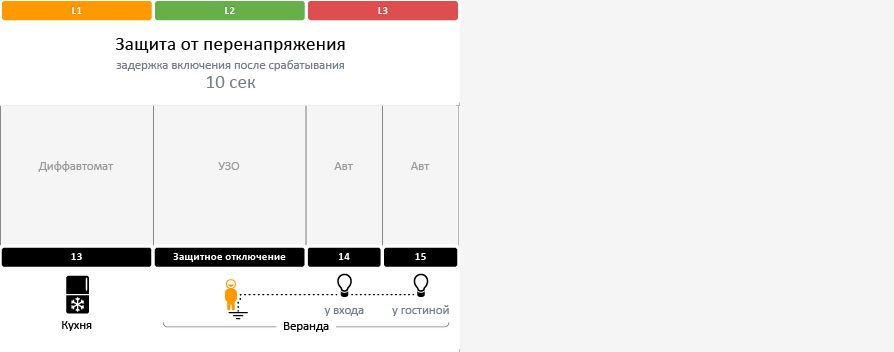

Маркировка для электрощита: немного о принципах

Текст — наиболее значимая составляющая. Слов не должно быть много и я стараюсь обойтись понятными сокращениями не навязывая специфические. Размером шрифта стараюсь расставить нужные акценты.

Пиктограммы должны быть понятными и хорошо различимыми, как в салоне автомобиля (что называется, проверенными на бабушках). Поэтому при их создании я сознательно ухожу от реалистичных, детализированных образов и стараюсь минимальной графикой передать саму суть того, что нужно обозначить.

Там где это уместно, стараюсь знакомые только профессионалам символы адаптировать для восприятия обычных людей

Важно чтобы электрощит был доступен всем членам семьи

Нужно понимать, пиктограммы не панацея в идентификации. Их наличие должно быть оправдано. Там где графикой эффективно нельзя решить задачу лучше использовать текст.

Цвет в маркировке использую для группировки связанных общими признаками сущностей. Например, от какой из трех фаз запитано УЗО веранды?

Так же цвет опеспечивает приоритетную смысловую нагрузку, что важно для скорости принятия решений. Чтобы сфокусироваться на результате и в целях экономии времени я отказываюсь от всего проблемного (использование не моих пиктограмм, других шрифтов, работа на условиях заказчика и т.д.). Чтобы сфокусироваться на результате и в целях экономии времени я отказываюсь от всего проблемного (использование не моих пиктограмм, других шрифтов, работа на условиях заказчика и т.д.)

Чтобы сфокусироваться на результате и в целях экономии времени я отказываюсь от всего проблемного (использование не моих пиктограмм, других шрифтов, работа на условиях заказчика и т.д.).

Количество полюсов

Как уже было сказано, автомат защиты сети имеет полюса – от одного до четырех.

Подобрать для цепи устройство по их числу совсем несложно, достаточно лишь знать, где используются различные типы АВ:

  • Однополюсники устанавливают для защиты линий, в которые включены розетки и осветительные приборы. Они монтируются на фазный провод, не захватывая нулевого.
  • Двухполюсник нужно включать в цепь, к которой подсоединена бытовая техника с достаточно высокой мощностью (бойлеры, стиральные машинки, электрические плиты).
  • Трехполюсники монтируются в сетях полупромышленного масшатаба, к которым могут подключаться такие устройства, как скважинные насосы или оборудование автомастерской.
  • Четырехполюсные АВ позволяют защитить от КЗ и перегрузок электропроводку с четырьмя кабелями.

Применение автоматов различной полюсности – на следующем видео:

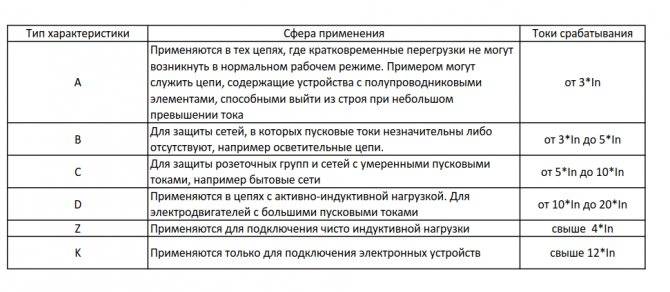

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Выбор автоматического выключателя. ВТХ.

Прежде всего существуют различные время-токовые характеристики (ВТХ) автоматических выключателей. Подробно мы их разобрали в одной из наших прошлых статей, кому интересно, советуем обязательно ознакомиться, — тут.


Время токовые характеристики автоматических выключателей B C D.

Если рассмотреть вопрос более обобщённо, то можно выделить, несколько основных характеристик: B, С, D. В свою очередь, данные характеристики определяют при какой величине тока, автомат отключится мгновенно. Параметры отключения для характеристик B, С, D:

  1. B — от 3 до 5 ×In;
  2. C — от 5 до 10 ×In;
  3. D — от 10 до 20 ×In.

In — это номинальный ток автоматического выключателя. То есть мы берём номинальный ток автомата, например 16А и получаем следующие данные:

  1. Автоматический выключатель с характеристикой B16 отключится мгновенно при величине тока от 48 до 80 А;
  2. Автомат с характеристикой С16 отключится мгновенно при токе от 80 до 160 А;
  3. Автомат с характеристикой D16 отключится мгновенно при токе от 160 до 320 А.

Стоит отметить, что автоматические устройства с характеристикой D используются в основном в промышленности. Например, в бытовых сетях используются в основном устройства с характеристикой B и С.

Автоматы с характеристикой С используются для обеспечения защиты групповых линий и отдельных устройств с большим пусковым током. Автоматы с характеристикой B в основном используются для реализации защиты линий освещения и устройств с низким пусковым током.

Селективность автоматических выключателей.

Несомненно, при выборе устройства автоматического отключения важно уделить внимание такому параметру, как селективность. Под селективностью подразумевается такое техническое решение, при котором в случае неисправности отключается непосредственно неисправная линия, а не к примеру групповая линия. Как правило, селективность реализуется двумя способами:

Как правило, селективность реализуется двумя способами:

  1. Выбор номинального тока автоматического выключателя;
  2. выбор характеристики автоматического выключателя;

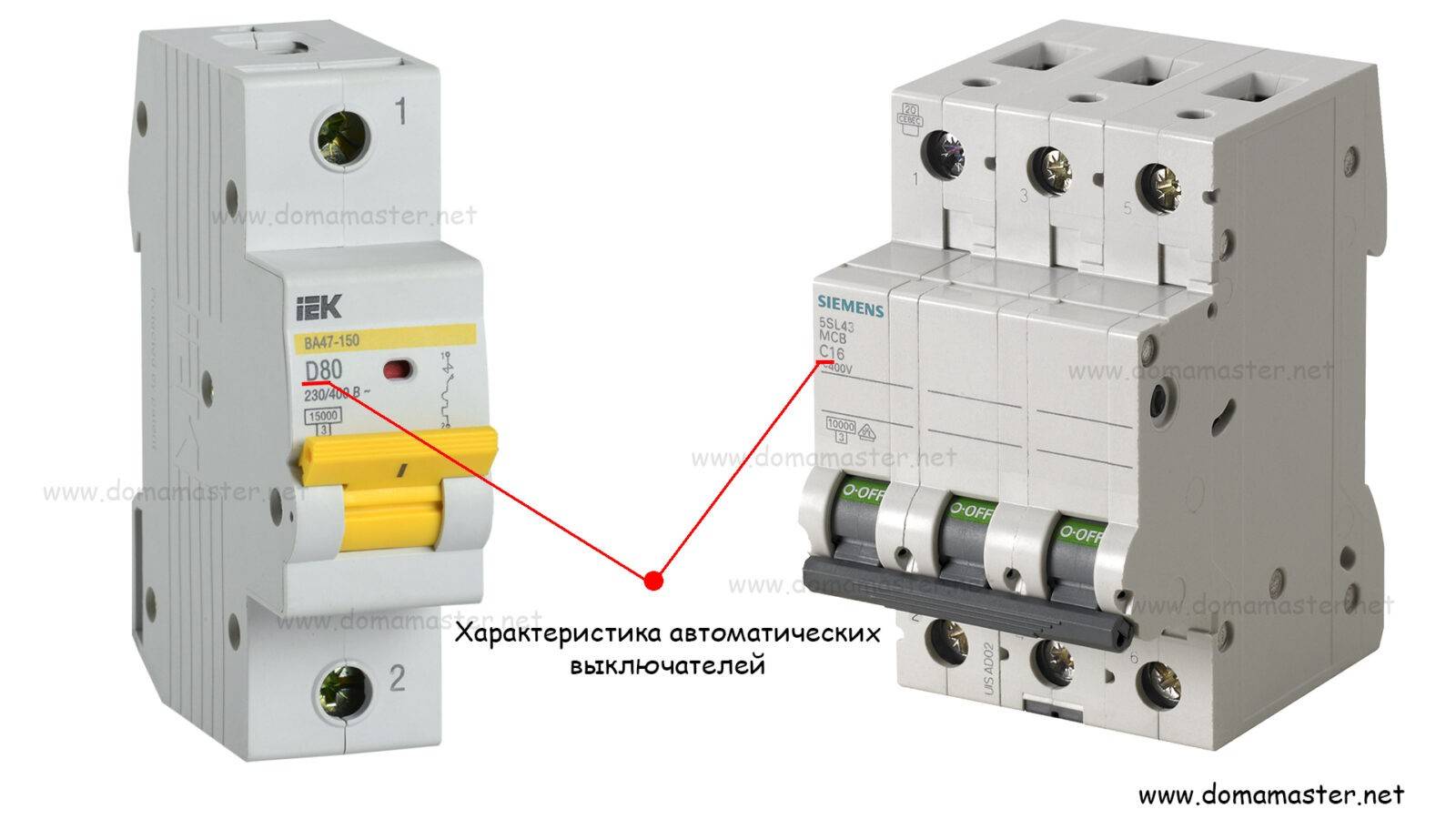

Характеристики автоматических выключателей.

Для групповых линий следует выбирать автоматы с характеристикой С и с большим номинальным током (расчётным током в групповой линии). Для питающей линии одной нагрузки следует выбирать автоматы с характеристиками B и С, при этом если нагрузка имеет низкий пусковой ток, то следует выбрать устройство с характеристикой B.

Выбор автоматического выключателя. Полюсы автоматов.

Как известно, в зависимости от напряжения в сети, для защиты устройств и питающих кабелей могут использоваться следующие автоматические выключатели:

Для сети 230 В:

  1. Однополюсные;
  2. двухполюсные.

Для сети 400 В (380В):

  1. Трёхполюсные;
  2. четырёхполюсные.

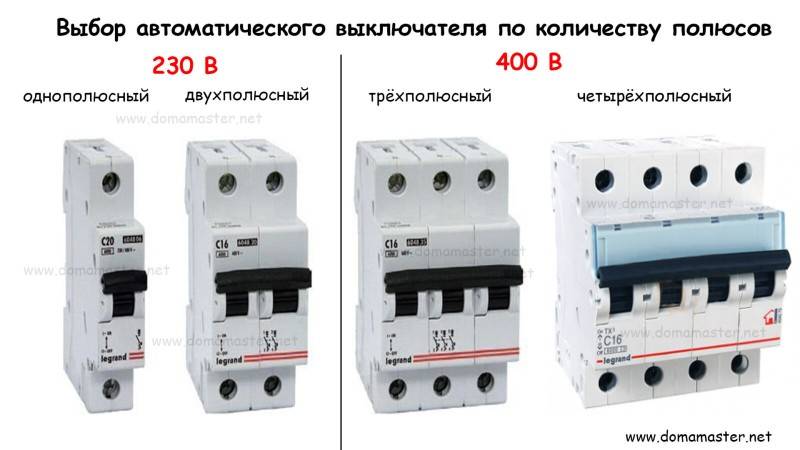

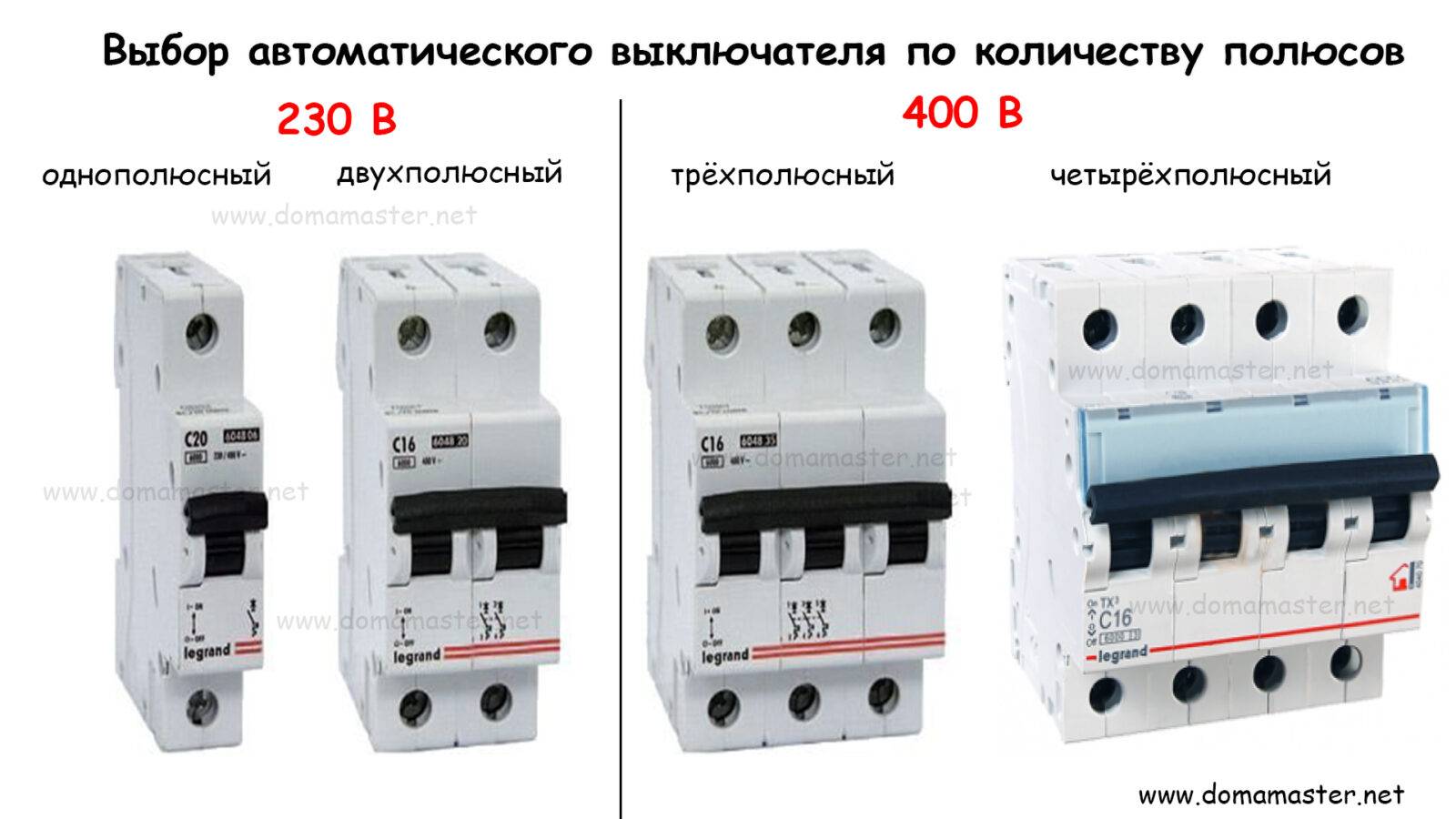

Выбор автоматических выключателей по количеству полюсов.

С одной стороны, однополюсные и трёхполюсные автоматы коммутируют фазные проводники. С другой стороны, двухполюсные и четырёхполюсные автоматические выключатели помимо фазных проводников, коммутируют также и нулевые проводники.

Выбор автоматического выключателя. Производители автоматов.


Выбор автоматического выключателя по производителю.

Бесспорно, многие задаются вопросом, какой марки автоматический выключатель выбрать? Во-первых, следует определится с сегментном и имеющимся бюджетом. К примеру, ведущими игроками в премиум сегменте являются следующие производители:

  1. ABB — устройства шведско-швейцарской компании. Как известно, на текущий момент являются лидером по качеству, надёжности и соответственно по дороговизне автоматических устройств;
  2. Legrand (Франция) — устройства во многом схожи с ABB по качеству и цене, — надёжные автоматические выключатели;
  3. Schneider Electric (Франция) — отличные устройства, которые хорошо себя зарекомендовали на рынке стран СНГ.

А вот автоматические выключатели среднего ценового сегмента:

  1. Moeller (Eaton) — немецкий бренд. Безусловно, качественные автоматические выключатели по приемлемой стоимости;
  2. Siemens — немецкий бренд. Выпускает также качественную автоматику, которая немногим уступает ABB, Legrand и Schneider Electric.

В частности, автоматы бюджетного сегмента представлены в большом количестве, в эту категорию попадает много устройств от китайских производителей. Одним словом, можно выделить несколько «более или менее» вменяемых брендов: КЭАЗ, DEKraft , IEK. Однако, мы бы Вам рекомендовали использовать автоматические выключатели из премиум сегмента или среднего ценового сегмента.

  • Мы в TELEGRAM;
  • Мы в Instagram;
  • Мы на YouTube;

Класс токоограничения

Движемся дальше. Электромагнитный расцепитель, хоть и называется мгновенным, но тоже имеет определенное время срабатывания, которое отражает такой параметр, как класс ограничения. Он обозначается одной цифрой и у многих моделей эту цифру можно найти на корпусе аппарата. В основном сейчас выпускаются автоматы с классом токоограничения 3 — это значит, что со времени достижения током значения срабатывания до полного разрыва цепи пройдет время не более чем 1/3 полупериода. При стандартной у нас частоте 50 Герц это получается около 3,3 миллисекунд. Класс 2 соответствует значению 1/2 (порядка 5 мс), наверное существуют и другие, но об их существовании мне не известно. По некоторым источникам, отсутствие маркировки этого параметра равносильно классу 1. Я бы этот параметр назвал не классом токоограничения, а быстродействием отсечки. Казалось бы, чем быстрей, тем лучше. На деле же иногда есть смысл поставить автомат с более медленным срабатыванием — это касается групповых автоматов, чтобы при КЗ на какой-то отходящей линии они не срабатывали вместе с автоматом этой линии, т.е. чтобы была селективность. Хотя нет гарантий того, что автомат с меньшим классом сработает медленней автомата с большим классом. Поэтому строить селективность, исходя из данного параметра, я бы не стал, да и официальных рекомендаций насчет этого нет.
