Измельчитель травы (траворезка) своими руками из стиральной машины

Из чего еще можно изготовить измельчитель

Различных вариантов создания садовых измельчителей своими руками много: от самых простых, позволяющих только перемалывать траву, до более конструктивно сложных, мощных агрегатов, предназначенных для древесины до 10 см толщиной. Соответственно, для практической реализации задуманного потребуются разные детали, различные затраты времени и средств.

Чтобы собрать оборудование для переработки растительных отходов, кроме рассмотренных вариантов старых или ненужных инструментов либо техники, можно воспользоваться следующими устройствами:

• дрелью либо перфоратором;
• старым рабочим пылесосом;
• ненужной электропилой;
• двигателем от насоса;
• бензиновым или электрическим мотоблоком;
• любым электромотором подходящей мощности.

Дрель с перфоратором, если с их помощью мельчить траву, вообще переделывать не надо. Достаточно сделать только насадку с лезвиями. Созданное устройство будет работать как блендер, измельчая мягкие стебли растений в емкости небольшими порциями.

Описание и назначение

Траворезка — необходимый в домашнем хозяйстве агрегат. С помощью него можно измельчить не только траву, но и зеленые ветви, стебли молодой кукурузы, клевер, люцерну, ботву овощей. Измельчитель минимизирует ручной труд, быстро и качественно переработает зелень и солому.

Измельченная трава нашла широкое применение в хозяйстве:

1. Травяной компост. Изготовление такого удобрения доступно любому садоводу, при этом оно богато всеми необходимыми для полноценного роста растений микроэлементами.
2. Мульчирование почвы. Для повышение плодородия почвы можно покрыть ее травяной мульчей сразу после скашивания.
3. Корм для скота. Измельченная трава идет в пищу как в свежем виде, так и в виде сена.

Существует три вида измельчителей, сделанных своими руками:

• Ручная траворезка. Такой самодельный измельчитель подойдет, при небольшом объеме травы. В качестве основы подойдет обычная сечка — треугольная пластина с остро заточенным нижним краем. Ее насаживают на черенок и резкими движениями рубят предварительно разложенную на земле траву.
• Бензиновая траворезка. Установка не зависит от электричества, за счет чего может работать в любом месте участка. Ее мощности хватает для переработки как травы, так и больших веток.
• Электрическая траворезка. Она отличается от бензиновой облегченным весом и компактным размером.

Если требуется переработка небольшого количества сырья, то будет достаточно мощности до 1,5 кВт. Для долгих и трудоемких работ потребуется мотор большей мощности.

Правила работы и меры безопасности в эксплуатации самодельного измельчителя травы

Чтобы ваша техника прослужила дольше, в работе с ней придерживайтесь здравого смысла:

• не закладывайте слишком много сырья;
• не трамбуйте траву в баке;

• не перерабатывайте сырую солому или ветки;
• не допускайте попадание внутрь бака слишком крупных веток или постороннего сора.

В любом из этих случаев механизм измельчителя может заклинить в тот же момент или же поломка проявится в будущем. Главное же — берегите своё здоровье и жизнь. Работа с электричеством чревата риском. Поэтому следуйте простым рекомендациям:

1. Не допускайте к работающему или выключенному измельчителю детей.
2. В процессе работы обязательно надевайте маску и защитные очки. Они уберегут лицо от острых предметов, которые могут вылететь из измельчителя.
3. Следите за целостностью кабеля и элементов электроцепи. Контролируйте качество работы двигателя.

Конструкция самодельного измельчителя сэкономит ваши деньги. Сделать его не сложно

Но важно помнить о мерах безопасности во время эксплуатации. Тогда измельчитель будет работать качественно и долго

Способы самостоятельного изготовления садового инструмента

Чтобы сделать дробилку, за основу берут разные схемы. Если правильно спроектировать агрегат, можно получить измельчитель универсального действия (три в одном: переработка травы, соломы, веток разных размеров). Возможные варианты:

• из триммера (траворезки);
• из пылесоса и др.

Из болгарки

Измельчитель древесины своими руками легче и быстрее сделать из угловой шлифовальной машинки (УШМ или болгарка). Для переработки отходов среднего объема достаточно инструмента мощностью до 3 кВт. Материалы, необходимые для изготовления измельчителя:

• уголки из стали (для каркаса);
• емкость для готового сырья, еще одна будет использоваться в качестве бункера;
• ножи (подойдет лезвие от любого режущего инструмента);
• листовой металл (толщиной 1,5 мм, работать с более прочным материалом самому будет сложнее);
• стандартный крепеж: болты, гайки, шайбы.

Инструменты:

• сварочный аппарат;
• электродрель;
• отвертка, гаечные ключи;
• ножницы по металлу.

Чтобы изготовить свой измельчитель, а затем перерабатывать органические отходы разных видов, необходимо взять за основу инструкцию:

1. Из уголков сваривают каркас (станину).
2. Крепят полку (из листа металла).
3. Каркас используется в качестве основы для болгарки, ее фиксируют хомутами (валом кверху).
4. На валу мотора устанавливают втулку для дальнейшего крепления ножей.
5. В металлической емкости делают 2 крупных отверстия диаметром 10 см: сбоку – для выхода готового сырья, снизу – для подведения рабочего инструмента УШМ.
6. Заводят втулку в емкость через отверстие в днище емкости, фиксируют ножи.
7. Металлическая тара (она же бункер для загрузки материалов) дополнительно крепится болтами.

Дробилка из болгарки

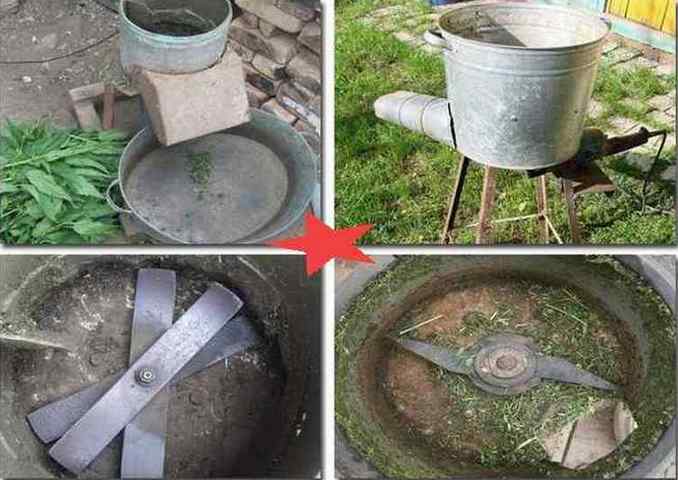

Из старой стиральной машинки

Измельчитель травы для кур своими руками можно собрать, используя модель стиральной машинки, которая давно не выпускается, но все еще может храниться в гаражах многих людей – «Малютка». Набор инструментов одинаковый в каждом подобном случае. Этапы изготовления самодельного шредера:

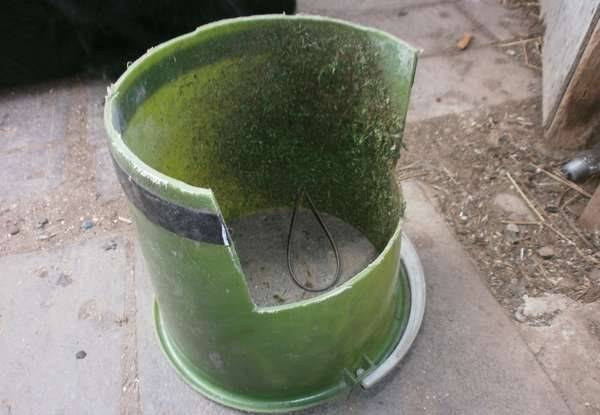

1. Корпус уже готов, нужно сделать боковое отверстие для выхода мусора.
2. Для работы используется двигатель от этой же модели стиральной машины, с ним соединяются ножи, которые находятся со стороны бака – на дне.
3. Снаружи вокруг бокового отверстия делают желоб из листовой жести, это позволит предупредить разброс сечки в разные стороны.
4. Сверху корпус закрывается крышкой (идет в комплекте к машинке), при этом нет необходимости устанавливать измельчитель на каркасе.

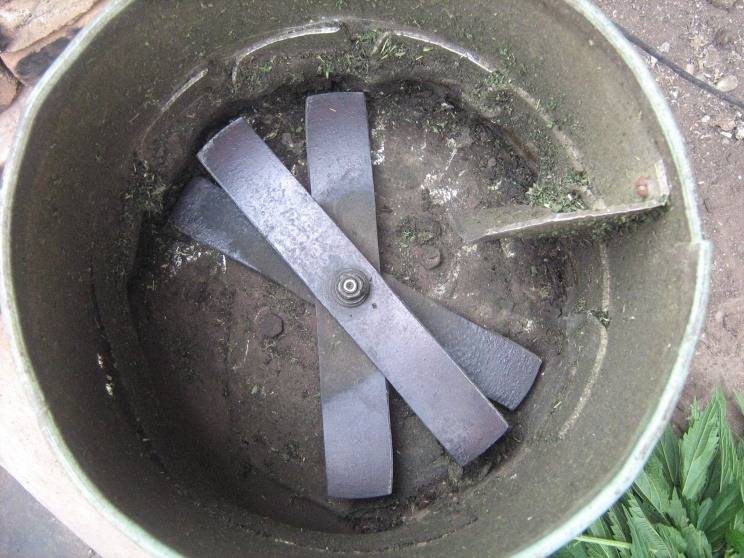

Самодельная корморезка

Из циркулярной пилы

Подготавливают электродвигатель мощностью не более 2 кВт, также для агрегата понадобятся пилы – до 15 шт. (200 мм в диаметре), другие материалы:

• готовая ось – для крепления на ней циркулярной пилы;
• резиновые прокладки для разделения режущих кромок – не позволят ножам тереть друг друга;
• ременная передача со шкивами;
• металлические листы для 2 рабочих емкостей.

Если выбирается способ, как сделать измельчитель для травы своими руками, в числе прочих вариантов рассматривают инструкцию:

На валу фиксируют режущие кромки – рекомендованное расстояние между ними – до 10 мм, большие зазоры не оставляют.
Рабочий вал будет располагаться на площадке из бетона, причем важно, чтобы этот элемент конструкции был установлен параллельно оси двигателя.
Создается бункер, ножи должны находиться внутри этой конструкции.

Устройство из дисковой пилы

Из дрели

Принцип создания разных видов дробилок, позволяющих измельчать отработанные материалы, едины. Для работы понадобятся материалы:

• металлический стержень;
• пластина с заостренными краями;
• гайка;
• ведро.

Инструкция применения импровизированного измельчителя:

1. В головку дрели устанавливают металлический стержень.
2. На него насаживают пластину (режущая кромка).
3. Сверху предусматривается гайка, не позволяющая ножу слетать.
4. Насадку на дрели опускают в ведро с подготовленными отходами, включают на переработку.

Это один из лучших вариантов, что обусловлено отсутствием необходимости в использовании маховика, ременной передачи, каркаса.

Конструкция на основе углошлифовальной машины

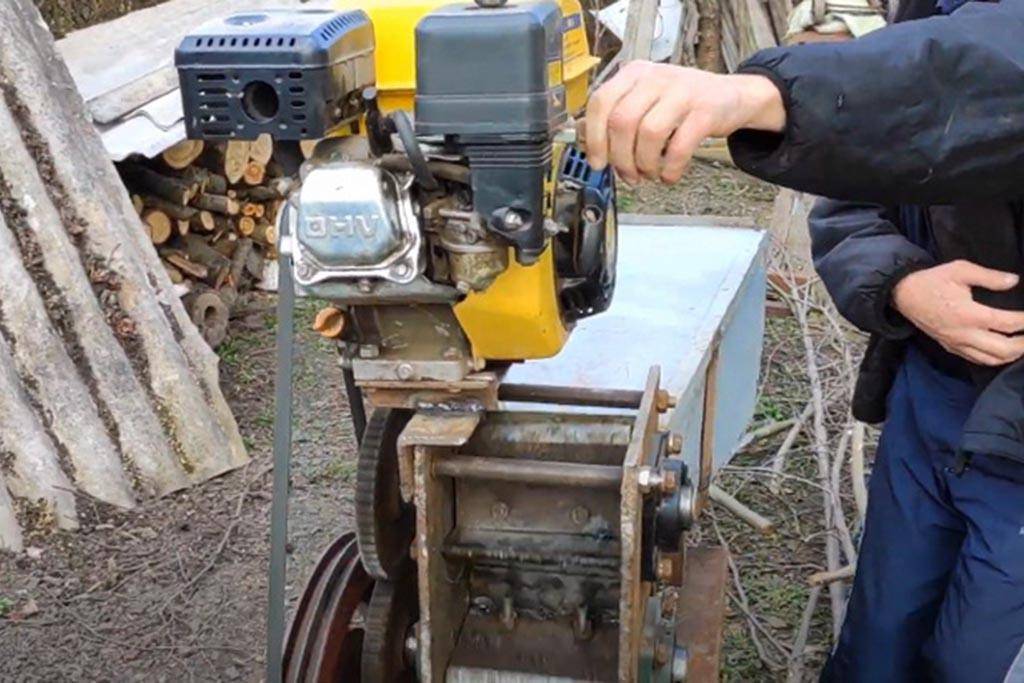

С бензиновым двигателем от мотоблока

Используют вариант кожуха из любого приведенного выше варианта. Особенности конструкции измельчителя на основе бензинового двигателя от мотоблока:

• предусматривают возможность подключения мотора к валу измельчителя;
• в конструкцию входит редуктор;
• обустраивают надежную площадку – из материалов высокой плотности, прочности;
• на моторе предусматривают «уши», понадобятся также стандартный крепеж для его крепления.

Двигатель работает на бензине

Соломорезка своими руками из стиральной машинки. Соломорезка своими руками из стиральной машинки

РазноеСоломорезка своими руками из стиральной машинки

Измельчитель кормов — полезный для любого частного хозяйства аппарат, способный за короткое временя переработать не только зерно, но и сочные корма. Полученную смесь можно скармливать в виде мешанок или каш, а подходят они для всех видов домашнего скота и птицы. Корморезку можно не только купить, но и сделать самостоятельно дома.

Самодельный кормоизмельчитель

Сделать корморезку своими руками не сложно, но для этого нужно иметь весь необходимый материал и инструменты, а также чертежи и небольшой опыт работы с металлом. Самодельная корморезка прослужит долго, а по своей мощности не будет уступать магазинным аналогам. Еще один плюс — корморезка своими руками изготовленная из подручного материала будет гораздо дешевле покупной. К плюсам корморезок можно также отнести:

• Компактность,
• Простоту и удобность эксплуатации.

На форумах часто спрашивают: своими руками как сделать корморезку небольшую и практичную, и что для этого нужно. Самый простой вариант — корморезка из терки. Делают ее из листа железа, в котором насверливаются отверстия, загибаются края, а сам лист после этого вставляется в деревянную раму. Такой самодельный кормоизмельчитель можно смастерить за несколько минут, но производительность его будет довольно низкой.

Более сложный вариант корморезки — из машинки стиральной или из газового баллона.

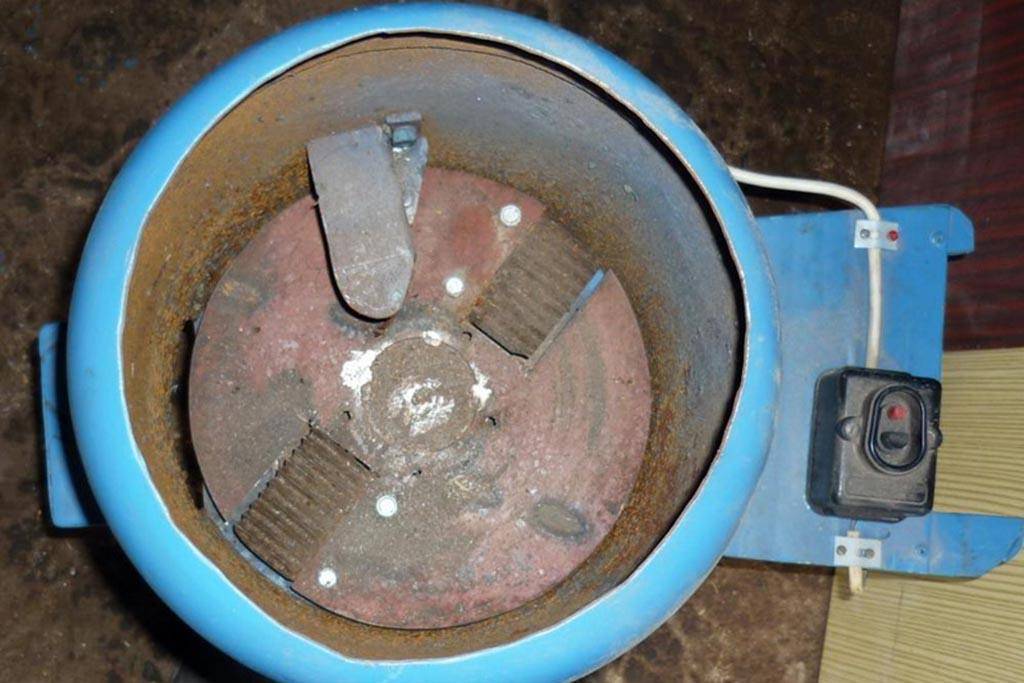

Корморезка из баллона газового

Самодельная корморезка из газового баллона довольно проста и универсальна. Для того чтобы ее сделать, нужно разрезать баллон на две части, а в днище просверлить отверстие. По всей поверхности баллона нарезают небольшие сквозные выемки, шириной не более сантиметра. Лучше всего расположить их в виде шахматной доски. Низ выемки должен быть ровным и прямым, а верх иметь форму арки. Для этого удобнее использовать пробойник. Можно сделать отверстия и круглыми, но тогда они будут менее эффективными.

На дно баллона крепят ось и фланец. Ось необходима для установки корпуса, и крепится подшипниками и сальниками. Для загрузки сырья используют металлический или деревянный ящик.

Прочную основу для корморезки сваривают из металлического уголка. На нее горизонтально устанавливают баллон, а поверх него — бункер для загрузки корнеплодов или овощей. Нижняя часть бункера должно плотно примыкать к баллону, для чего ее делают овальной формы. Для большой прочности можно приварить два металлических ребра к бункеру и баллону.

Данная самодельная корморезка из баллона не имеет двигателя — аппарат работает по принципу ручной мясорубки. К оси баллона прикручивают ручку, вращение которой обеспечивает измельчение зерна. Для более эффективной работы аппарата можно смастерить деревянную толкушку. Ее роль -проталкивание сырья через выемки в баллоне.

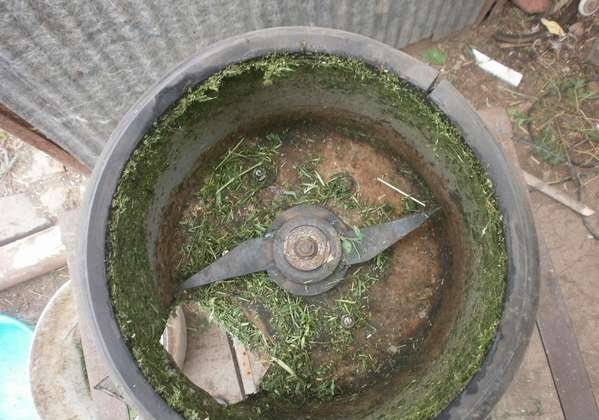

Измельчитель кормов из стиральной машинки

Более сложный вариант самодельного устройства — корморезка из стиральной машинки. Перед тем как начать изготовление, необходимо ознакомиться с чертежами и схемами. Они помогут понять особенности крепления элементов и рабочих узлов. Для изготовления используется каркас и двигатель от старой стиральной машинки.

В задней части корпуса делают вырез, достаточный для того, чтобы в нем разместился вал от мотора. К валу крепят режущие диски или ножи при помощи самых обычных болтов. Для большей производительности рекомендуется установить два ножа: один крепится в нижней части, второй — в верхней. Роль нижнего ножа — продвижение сырья в выходной бункер и поднятия не переработанных корнеплодов. Верхний же нож — главный измельчитель.

В нижней части рабочей камеры проделывают отверстие для выхода переработанных кормов. Под него подставляют лоток или ведро. Каркас измельчителя устанавливается на раму. Вместо рамы можно использовать и обычный стол — главное прочно прикрепить аппарат к поверхности.

Верхнюю часть корпуса рекомендуется закрыть крышкой.

Крышку можно сделать откидную, чтобы контролировать качество измельчения и досыпать новое сырье, а можно в ней проделать маленькое окошечко.

Измельчитель из стиральной машины своими руками по этому принципу изготовленный является одним из самых эффективных и простых. Всего за час работы устройство способно перемолоть до ста килограмм овощей или корнеплодов. Размер частичек корма идеально подходит для скармливания как молодняку, так и взрослым особям, подходит для приготовления влажных кормов, а также засушки. Аппарат способен измельчить и свежескошенную траву.

Еще один плюс: самодельный кормоизмельчитель этого типа легко переделывается в зернодробилку.

Виды измельчителей

Подобные агрегаты для обработки травы разделяются всего по 2 основным критериям:

1. Типу, а также мощности силовой установки.
2. Используемой ножевой системы.

Стоит подробно разобрать каждый из пунктов.

Измельченная трава идет на корм животным

Тип двигателя

Собрать измельчитель травы для кур либо иной живности можно, используя электрическую или бензиновую силовую установку.

Электрический

Самодельные измельчители травы, оборудованные электрическим двигателем, своей характерной чертой имеют небольшой вес, тихую работу, а также полное отсутствие выхлопов. Однако главным недостатком подобных агрегатов считается отсутствие мобильности, так как они работают только от сети. В среднем мощность подобных устройств варьируется в пределах 2-5 кВт. Из-за этого такие модели относятся к более дешевым вариантам.

Бензиновым

Наиболее распространенные заводские измельчители оборудуются бензиновым мотором. Это позволяет перемещать такое устройство в любую точку, несмотря на более тяжелую и массивную конструкцию.

Дополнительно к её массе добавляется емкость топливного бака, питающего бензиновый двигатель. Однако подобные силовые установки более мощные, нежели электрические. В результате минимальная стоимость таких агрегатов начинается от 750$, хотя они и гораздо производительнее. Но зачастую их выбирают крупные агрокомпании, где есть большой объем работы.

Дополнительным критерием считается мощность силовых установок. Основным подобным показателем считается подтвержденная мощность мотора. В среднем она составляет 4-7 л.с. К тому же более продвинутые модели имеют функцию реверса.

Типы режущих частей

Когда требуется собрать дробилку для травы своими руками, важным элементом в её конструкции считается режущая часть. Её применяют следующих типов:

1. Оборудованные одновременно 2 либо больше ножами. Наиболее простыми считаются модели, в которых установлено 2 режущих лезвия, находящихся в горизонтальной плоскости. Агрегаты подобного типа применяются с целью измельчения травы либо маленьких веток, имеющих диаметр, не превышающий 2,5 см. Модели сложнее, имеют 4 либо 6 ножей, расположенных в обеих плоскостях и способные измельчать более серьезные ветки.
2. Имеющие червячную дробилку. В подобных агрегатах режущий элемент имеет форму винта, наподобие того, что используется в мясорубке. Однако устанавливается он вертикально и количество винтом в нем несколько меньше. Такие модели работают очень быстро и позволяют измельчать траву, а также ветки, чей диаметр не превышает 4 см.
3. Цилиндрический узел, оборудованный множеством ножей. Такие модели еще называют «многоножевая фреза». Сегодня её использует только компания Bosch. Такой измельчитель представляет собой универсальный агрегат, способный обрабатывать практически любые типы травы, а также небольших веток. Недостатком может считаться наматывание на него лиан, когда ножи затупляются.
4. Режущий вал. Его эффективность для измельчения травы крайне низкая, поэтому его в основном применяют для обработки веток, чей размер менее 8 см.

Выбор подходящего варианта режущего агрегата определяется теми задачами, для которых приобретается либо собирается устройство

Важно понимать все положительные и отрицательные стороны, которые есть у каждого из типа ножей

Работа измельчителя травы

Самодельный электрический измельчитель

Измельчитель своими руками можно изготовить при наличии необходимых элементов. Самым практичным считают веткодробилку состоящую из двух валов. Для изготовления создается чертеж, согласно которому производится сборка.

Первоначально подбирается необходимый материал и инструмент:

• электродвигатель номинальной мощностью до 4 кВт
• пару стальных пластин толщиной до 10 мм
• две шестерни из высокопрочной стали
• пару шкивов
• валы, закаленные и обработанные
• подшипники для надежного крепления валов
• непосредственно режущие лезвия из стали
• металлический корпус
• стальная труба необходимого диаметра
• набор гаечных ключей
• аппарат для сварки
• мощная дрель, либо перфоратор

Из квадратной заготовки вытачиваем валы с двух сторон. В центре сверлим отверстия для 4 ножей, в них нарезается резьба. Закругленные края вставляют в подшипники. Изготавливается барабан из 4 шпилек, и двух стальных пластин в которых прорезаются отверстия под подшипники.

Прочно закрепляют подшипники и шкивы на валу, с противоположной стороны устанавливают шестерни. На заранее подготовленную раму устанавливаем корпус с режущим механизмом и двигатель. Передача крутящего момента от привода будет производиться при помощи ремней через шкивы на валах двигателя и ножей.

Корпус приемника делают из листового металла, вырезанного в форме 4 трапеций. При помощи сварочного аппарата их скрепляют между собой в виде усеченной пирамиды. Короб соединяют с корпусом режущего механизма при помощи болтового соединения.

Садовый измельчитель из стиральной машины

Для сборки измельчителя веток своими руками необходимо провести следующие манипуляции:

• Из стиральной машины старого типа удаляется активатор.
• Заранее изготовленный нож устанавливают непосредственно на вал двигателя.
• Размер рабочего инструмента делают немного меньше диаметра барабана.
• В нижней части корпуса прорезается отверстие из которого будет высыпаться щепа.
• К отверстию присоединяется корпус.

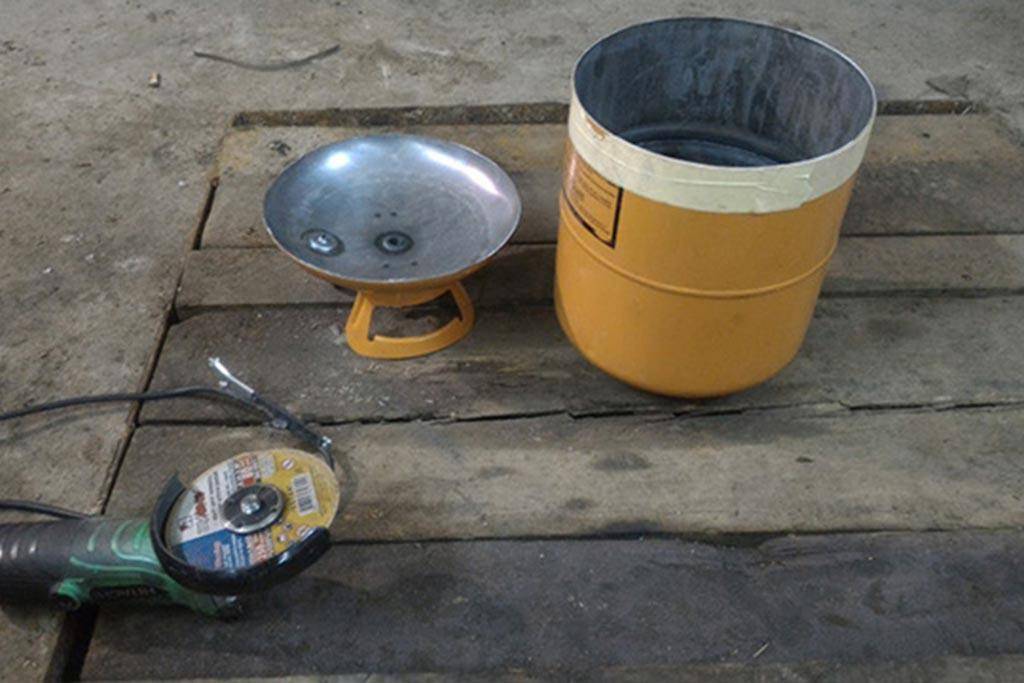

Самодельный измельчитель из болгарки

Изготовление веткоизмельчителя своими руками из болгарки разделяют на несколько этапов:

• Берем бутыль 20 л, отрезаем нижнюю часть, а в верхней увеличиваем отверстие. Это будет приемник.
• С боку пропускаем ось устройства.
• Сверху на вал устанавливаем режущий элемент и надежно закрепляем всю конструкцию.

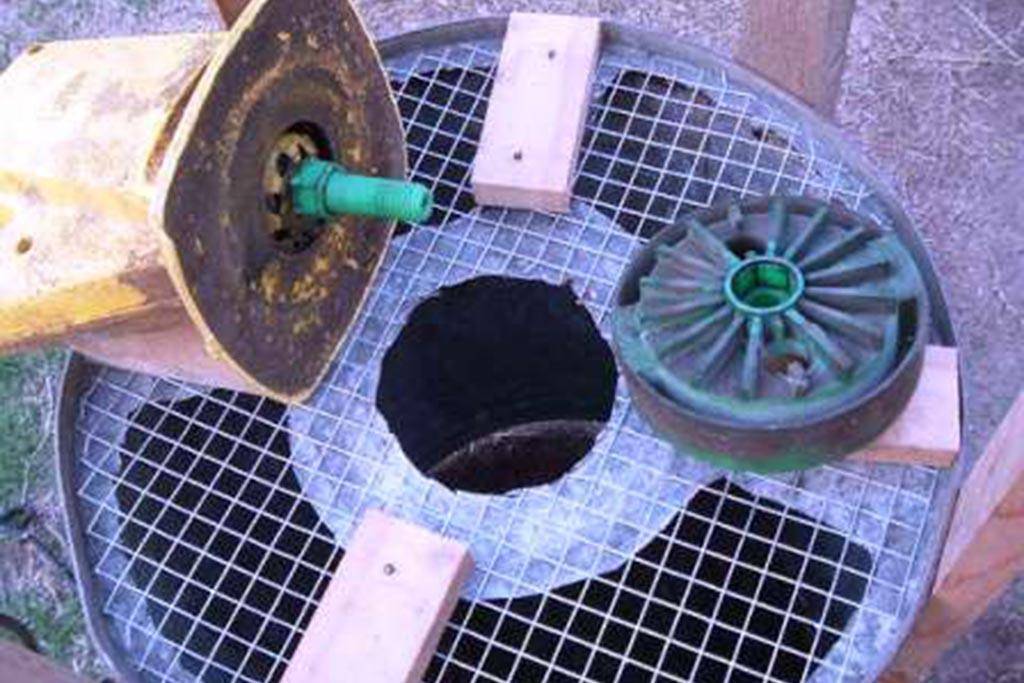

Дробилка из триммера

Для измельчителя веток изготовленного своими руками из садового триммера необходимо подготовить следующие необходимые элементы:

• емкость из пластика или металла объемом до 50 л
• несколько труб из металла диаметром до 20 мм
• стальную сеть площадью около 1 кв.м с мелкой ячейкой
• обрезок деревянной доски, либо фанеры
• необходимо приобрести металлические хомуты для креплений
• деревянные бруски и саморезы для их стяжки
• непосредственно сам триммер любой конструкции

В качестве вспомогательного инструмента рекомендуется подготовить:

• шуруповерт
• наковальня
• дрель
• электролобзик
• слесарный молоток

Для того, чтобы изготовить измельчитель необходимо следовать пошаговой инструкции:

• Первоначально подготавливают емкость веткоруба. Для этого на дне просверливают и вырезают отверстия в виде трапеций. Края обрабатываются.
• На дне закрепляется сетка при помощи брусков. Тем самым делается мембрана.
• Емкость располагают на небольшой высоте при помощи конструкции из труб.
• Двигатель триммера крепят на доске.
• Штангу устройства немного укорачивают и устанавливают также на основании с приводом.
• На торце штанги ставят режущий инструмент.
• Перед производством непосредственной работы необходимо провести испытания. Для измельчения веток различной толщины можно применять разные насадки.

Сборка траворезки. Первый этап

Целиком процесс конструирования измельчителя травы вы можете посмотреть на видео. Начинается он с моделирования главного узла — мотора с валом и ножами:

1. Засверлите ось дрелью. Проделайте два отверстия шириной по 7 мм.
2. Наденьте на вал втулку длиной не менее 0,5 см с отверстиями на одном краю и резьбой на другом. Подробности можно увидеть на чертеже. Переходник изготавливают заранее, лучше — у токаря с профессиональным станком.
3. Совместите отверстия втулки и оси, зафиксируйте их болтами.
4. Временно прикрутите на днище корпуса мотор. Используйте монтажные шпильки или длинные болты.

Сразу закреплять намертво двигатель нельзя. В ходе дальнейшей сборки вам, возможно, потребуется корректировать высоту и расположение элементов механизма. Следующий шаг в создании измельчителя травы — насадка ножей. Их тоже нужно сначала наживить (слабо зафиксировать).

Попробуйте, соответствует ли крепление следующим параметрам:

• ножи не касаются стенок корпуса;
• лезвия насажены плотно, не перекашиваются и не болтаются на оси;
• ножи располагаются на высоте от 8 см над уровнем дна.

Совет. В качестве надёжного крепежа для всех элементов конструкции траворезки подойдут водопроводные гайки с диаметром 32 мм.

Траворезка своими руками

Итак, чтобы сделать самодельную траворезку из болгарки, выварки или бочки, потребуется:

• Одна выварка из нержавейки;
• Старая болгарка. Лучше всего, если это будет УШМ с кругом не менее чем на 210 мм;
• Комплект ножей на газонокосилку или полосы стали (если потребуется сделать ножи для траворезки своими руками);
• Металлические уголки, чтобы сварить раму под измельчитель травы;
• Небольшой кусок жести. Он нужен будет для изготовления выпускного патрубка, через который будут выходить отходы производства на удобрение.

Итак, чтобы сделать траворезку своими руками, сначала придется немного переделать выварку из нержавейки. Сначала для этого в дне выварки делается небольшое отверстие строго по центру, через которое будет проходить шток от болгарки.

УШМ переделывать нет нужды, поскольку её можно прикрепить прямо к днищу выварки, болтами изнутри. Самодельные ножи, которые легко сделать из кусков тонкой стали, фиксируются к штоку болгарки посредством самозатяжных гаек от угловой шлифмашины.

Саму конструкцию самодельной траворезки, лучше всего будет водрузить на небольшую по высоте металлическую раму. Сделать её достаточно просто из металлических уголков. В данном случае можно даже обойтись без сварки, используя для сборки уголков исключительно резьбовые соединения.

Выходной патрубок для самодельной траворезки

Отдельного внимания заслуживает выходной патрубок траворезки своими руками. Именно через него измельчённая трава будет автоматически выбрасываться наружу из выварки. Делать подобного рода процедуру каждый раз своими руками, после измельчения травы, не совсем удобно и небезопасно. Поэтому лучше всего заранее в конструкции траворезки предусмотреть выходное отверстие под траву.

Для этих целей, в нижней части выварки следует сделать небольшое отверстие, через которое измельчённая трава могла бы нормально вылетать наружу. Прямиком к этой части выварки следует прикрутить саморезами по металлу небольшой длины трубу, сделанную из куска тонкой жести.

Теперь, когда трава будет измельчена, потоком воздуха и под воздействием ножей траворезки, она будет выброшена наружу, за пределы выварки. Измельчённую таким образом траву, и даже мелкие ветки, можно с пользой использовать в качестве удобрения для огорода или на корм домашним животным.

Оценить статью и поделиться ссылкой:

Типы режущих деталей

Молотилка для травы должна иметь в своей конструкции острые и крепкие лезвия, чтобы перемалывать не только траву, но и ветки. В зависимости от сельскохозяйственных нужд они могут быть нескольких видов:

• дисковый нож, состоящий из трех лезвий (для травы и тонких ветвей);
• фрезерный нож (для веток покрупнее);
• фрезерно-турбинный нож (справляется с крупными и мелкими ветвями одновременно).

Первый вид ножей хорошо подойдет для переработки мелкого растительного мусора. Если перемалывать ими крупный, то лезвия достаточно быстро придут в негодность. Агрегат с таким ножом будет полезен садоводу, которому не нужно обрабатывать большие объемы. Остальные два подходят для работы с крупными элементами (хорошее решение для средних и крупных фермерских угодий).

Самодельный измельчитель травы из болгарки

Измельчитель травы из болгарки – это достаточно простой и быстро реализуемый вариант. Чтобы воплотить проект, потребуется запастись такими деталями и материалами:

• стальными уголками;
• металлической емкостью (обычной вываркой);
• самодельными либо готовыми ножами (например, от газонокосилки);
• крепежными элементами;
• листовой жестью.

Из инструментов потребуются:

• электродрель;
• сварочный аппарат и электроды к нему;
• угловая шлифовальная машина, чтобы резать уголки;
• гаечные ключи.

Чтобы собрать шредер своими руками на базе угловой шлифовальной машины, способный перемалывать не только траву, но и ветки до 4 см толщиной, рекомендуется воспользоваться электроинструментом с мощностью свыше 3 кВт.

Создание измельчающего агрегата производят в такой последовательности:

• нарезают болгаркой уголки на куски;
• из них сваривают раму, напоминающую стул;
• приваривают полку из куска листового металла;
• к сделанному каркасу (на подставку) прикрепляют болгарку хомутами, располагая ее валом к верху;
• прорезают сбоку выварки отверстие примерно 10 на 10 см;
• к прорези присоединяют рукав, например, из жести, по которому из емкости будет выдаваться перемолотая растительная масса;
• делают на дне выварки отверстие в центре;
• устанавливают емкость на вал болгарки и прикрепляют ее болтами или саморезами к металлической раме;
• ставят нож или диск на углошлифовальную машинку.

В итоге получится конструкция, представленная на фото далее.

Размеры уголков подбирают индивидуально, чтобы было удобно обращаться с механизмом.

Под трубу для выдачи измельченной травы с ветками подставляют ведро или другую емкость во время работы с агрегатом, чтобы переработанные растения не разлетались.

Созданное устройство можно усовершенствовать. Для этого потребуется насадка на вал болгарки длиной около 15 см с двумя ножами: на верхнем конце и посредине. Лезвия разделяют сеткой, закрепленной к стенке кожуха.

Траворезка из триммера

Садовый шредер можно сделать, используя бензиновый либо электрический триммер. При этом инструмент будет работать в перевернутом положении. Для создания оборудования, предназначенного, чтобы измельчать траву и тонкие веточки, потребуется кроме мотокосы с режущими насадками еще следующие материалы:

• пластиковая либо металлическая емкость, имеющая объем минимум 50 литров;

• примерно 1 м.кв. стальной сетки с мелким размером ячеек;

• около 3 метров металлической трубки (алюминиевой или стальной) в половину дюйма диаметром;

• отрезок доски или влагостойкого ДСП, фанеры такой ширины, чтобы на нем поместился триммер;

• хомуты, которыми будет крепиться мотокоса к деревянной основе;

• саморезы, болты, гайки, шайбы;

• деревянные бруски (достаточно 5 на 5 см).

Чтобы собрать измельчительный механизм из триммера, потребуется воспользоваться такими инструментами и приспособлениями:

• отверткой либо шуруповертом с битами;

• электродрелью с набором сверл по дереву и металлу;

• электрическим лобзиком с пилками для резки металла или ручным его аналогом;

• молотком;

• рожковыми или торцовыми ключами;

• пробойником;

• наковальней либо ровной железной плитой.

Пробойник нужен, чтобы удобно было сверлить отверстия электродрелью. Данный инструмент наставляют в точку, где требуется просверлить металл. Затем по нему бьют молотком. Из полученного углубления сверло не соскальзывает в процессе просверливания металлической детали.

Набор пробойников отверстий

Подготовительные мероприятия

Траворезка из мотокосы изготавливается в ряд этапов. Первоначально подготавливают в емкость, где будет перемалываться трава с ветками:

• делают разметку на дне (по периметру) под четыре трапециевидных отверстия с закруглениями в углах;

• просверливают в каждом нарисованном сегменте отверстия сечением 1 см;

• в них вставляют пилку электролобзика и вырезают трапеции;

• обрабатывают срезы напильником или наждачной бумагой;

• по центру днища высверливают отверстие под вал измельчителя;

• из стальной сетки вырезают круг размерами по диаметру дна;

• с помощью небольших обрезков доски либо брусочков к емкости снизу закрепляют подготовленный сеточный фрагмент;

• из металлических трубок делают ножки под емкость, присоединяя их к баку с помощью болтов.

Деревянные куски фиксируют саморезами, закручивая их изнутри бака в металлические перемычки между вырезанными трапециями. Таким способом сетка надежно прикрепляется к дну емкости.

Ножки делают следующим способом:

• сгибают трубки в тисках или с помощью трубогиба в виде буквы «П»;

• концы будущих опор сплющивают молотком;

• в них просверливают по 2 отверстия с каждой стороны (6,5 или 8,5 мм сечением);

• прилаживают заготовки к нижней части емкости и отмечают точки болтовых соединений;

• сверлят по отметке отверстия;

• используя болты с шайбами и гайками, присоединяют к кожуху подножки.

После подготовки кожуха, чтобы уменьшить габариты создаваемого механизма, выполняют такие операции:

• разбирают триммер, отсоединяя мотор, штангу и режущую насадку друг от друга;

• отрезают от штанги с тросиком фрагмент длиной примерно 20-40 сантиметров;

• собирают мотокосу;

• проверяют работоспособность техники.

Сборка измельчителя

Если после сборки триммер работает хорошо, то из него создают имельчитель травы.

• К доске хомутами прикрепляют двигатель мотокосы.

• Фиксируют на деревянном основании штангу, используя для этого хомуты и ручку от мотокосы.

• Подсоединяют режущую насадку к концу штанги, предварительно вставленному в отверстие на дне кожуха.

• Запускают механизм и испытывают его в работе.

После проделанных действий получится агрегат, фотография которого представлена ниже.

Если используемый для сборки шредера триммер оснащен бензиновым двигателем, то мотор располагают на основе так, чтобы можно было удобно заливать топливо, заводить устройство и регулировать его работу (обороты).

Режущие насадки оснащают ножами или леской — это зависит от толщины измельчаемых растительных стеблей.

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

• двигатель;
• ножи, установленные на рабочем валу;
• раму (обычно металлическую);
• защитный кожух;
• короб, предназначенный для приема срезанной растительности;
• пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Использование траворезки

Мелко дробленная скошенная трава является прекрасным органическим компонентом для создания компоста, также ее раскладывают в целях мульчирования. Питаясь органикой, почва насыщается необходимыми питательными микроэлементами и становится более плодородной. На таком грунте хорошо растут цветы, плодово-ягодные и овощные культуры. Стоит немного потрудиться и создать в своем саду все необходимые условия для выращивания необходимых растений.

Если площади обрабатываемой земли достаточно велики и требуют большого количества компоста, то и переработать траву нужно в больших объемах. Справиться с небольшим количеством скошенных растений можно и при помощи довольно простого приспособления — сечки. Фермеры его используют уже достаточно давно, так как скошенная и измельченная трава нужна не только для питания грунта, но и на корм домашним птицам и скоту. Данное изобретение представляет собой металлический треугольник, который надевается на держак. В нижней части он оснащен острым краем, им и дробится при ударах трава. Но если объем работы большой и выполняться она будет не один раз, то имеет смысл приобрести или создать своими руками автоматический измельчитель травы. Не секрет, что народные умельцы иногда изобретают и создают технику из таких подручных средств, что сразу сложно и догадаться, как работает механизм.

Измельчение люцерны

Траворезку для травы можно создать собственными руками из стиральной машины, пылесоса, обычной дрели и даже пилы-болгарки. Некоторые специалисты собирают такие агрегаты из ненужных электрических приборов, главное — знать, какие необходимы детали, и иметь представление о принципе работы любого измельчителя сена.
