Телевизионная розетка — правила и варианту установки на стену

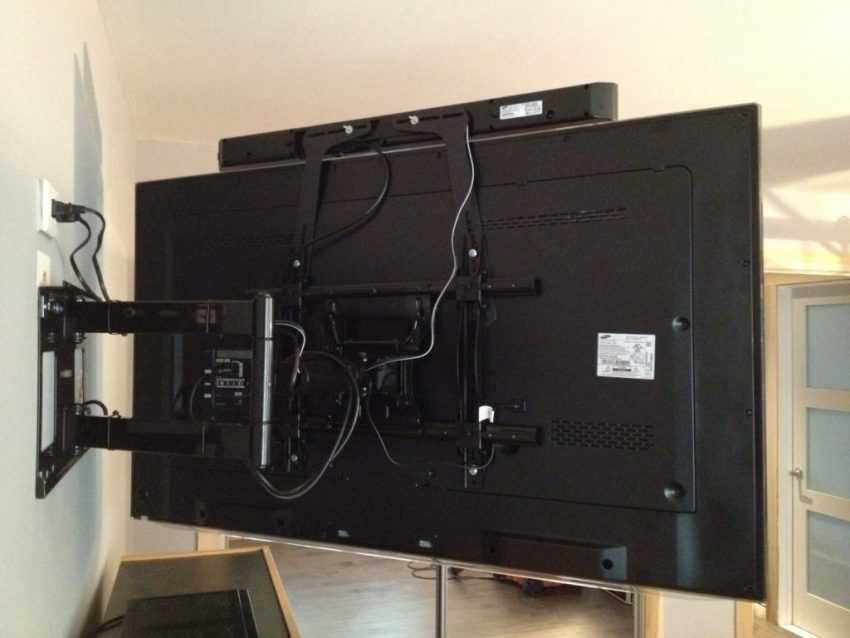

Высота розетки для телевизора на стене

Выбор высоты установки розеток для телевизора напрямую связан с расположением ТВ на стене, так как он должен скрывать розеточный блок.

Правильно выбранная высота розеток под телевизор на стене позволяет:

1. Полностью скрыть провода, кабели, разъемы, соединения и т.д. Думаю, многим знакомо раздражение от беспорядочно свисающих, спутанных проводов, в зоне расположения ТВ.

2. Максимально прижать телевизор к стене. В идеале ТВ выглядит в квартире как картина и органично вписывается любой интерьер. Не зря производители стремятся сделать телевизоры все более тонкими и элегантными.

3. Избежать проблем при установке кронштейнов крепления телевизора. Нередки случаи, когда неверно выбранное расположение розеток за телевизором, мешает монтажу прибора в требуемом месте, либо при установке повреждаются магистрали питания, антенный кабель и т.п.

4. Легко подключать к телевизору любые коммуникации (Антенные кабели, Витую пару, HDMI и т.д.)

Чтобы вы могли получить все описанные выше преимущества необходимо уже на этапе проектирования, иметь подробный проект вашего помещения, выбрать, а лучше сразу купить, будущую мебель, сам телевизор и крепление для него. Зная все особенности оборудования, вы сможете точно рассчитать, где удобнее всего располагать розетки за тв, с учетом всех особенностей.

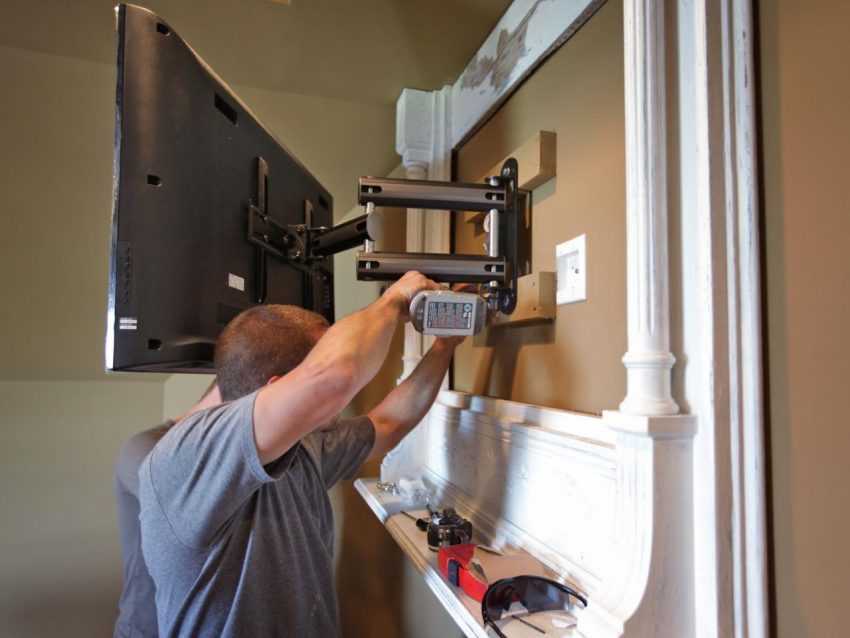

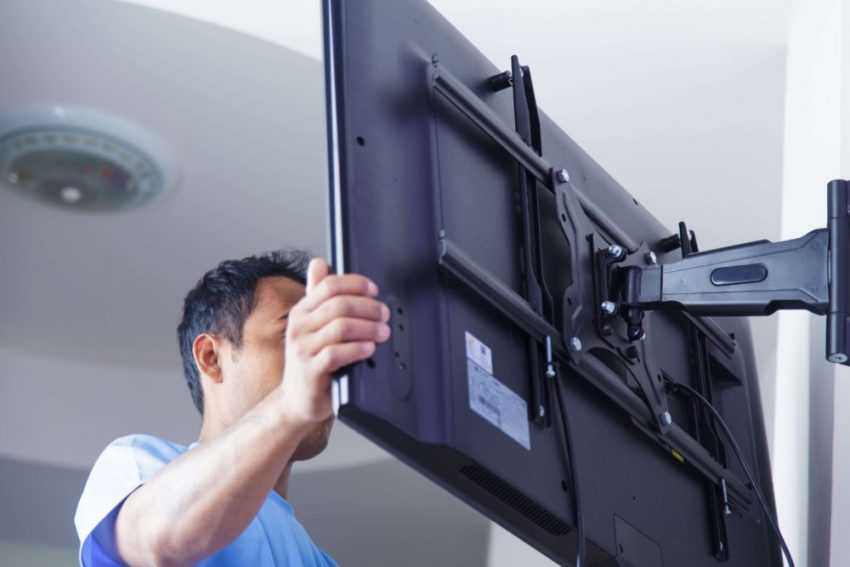

Механизм крепления телевизора к стене

Сейчас уже почти никто не устанавливает телевизоры на тумбах. Это устаревшая идея, ведь так телевизор занимает больше пространства. В тесной комнате не слишком ловкий хозяин может нечаянно задеть и повредить его, или даже опрокинуть. Хотя всё ещё есть желающие по старинке поставить телевизор на тумбу, считая, что так надёжнее. Наверное, они не доверяют креплениям на стену.

Все остальные оценили удобство настенного экрана. Телевизор крепится, как картина. В этом случае он недоступен также для маленьких детей и домашних животных. На него не опрокинут случайно чашку с кофе, не столкнут с тумбы на пол во время перестановок мебели.

Это создаёт поле для манёвра, помогает сделать интерьер удобнее, а процесс просмотра телевизора лёжа в кровати станет ещё приятнее. Можно подстраивать угол экрана под каждого из «жителей» спальни, который лежит слева или справа на кровати.

Хозяину остаётся только выбрать подходящее место для установки экрана. Конечно, стена их гипсокартона не выдержит слишком тяжёлый экран. Лучше выбрать участок стены из кирпича или бетона.

Подключение розетки и проведение сигнала

Для преобразования сигнала используется элемент – сплиттер. Такое приспособление напоминает электрическую коробку и распределяет поступаемый сигнал. Сплиттер разделяет сигнал на нужное количество и передает по средствам связи на вывод телевизора.

Трехканальный разделитель (сплиттер), предназначающийся для приема телевизионного сигнала и распределения на три вывода

Проведение сигнала к теле-розеткам осуществляется двумя способами:

1. Схема «звезда».

Принцип заключается в монтаже сплиттера, играющего роль распределителя сигналов, а также усилителя.

Изображение схемы «звезда» на примере подключения через сплиттер трех телевизоров

Данное приспособление монтируется на входе провода в жилом помещении, затем распределяется по потребителям. Теле-розетка часто монтируется таким способом, имеющего ряд преимуществ:

• основной провод устанавливается в защищенном месте, что гарантирует его длительное и надежное использование;
• устойчивый телесигнал;
• распределённый сигнал поступает на каждое отдельное устройство без потери качества.

1. Схема шлейфовая.

Изображение шлейфовой схемы, состоящей из четырех ТВ розеток и четырех телевизоров, на которые распространяется сигнал Такая схема хороша тем, что позволяет сэкономить кабель, но при этом качество поступаемого сигнала будет лучше на первом приемнике, чем на последнем. Хотя в случае мощной силы сигнала, такая разница в изображении будет незначительная. Современные телевизоры оборудованы дополнительными усилителями сигнала, поэтому погрешности в изображении потребитель не заметит.

К минусам такого типа приема сигнала относятся:

• поскольку в схеме присутствуют промежуточные и оконечная розетки, стоимость монтажа такой схемы выйдет больше, нежели «звезды»;
• при разрыве вначале цепи, все последующие приемники не получают сигналов.

Подключение по проходной схеме

Самая простая в реализации, оттого менее затратная во всех отношениях – проходная схема. В таком варианте, каждая последующая розетка подключается к предыдущей, образуя, тем самым, некий шлейф, что позволяет легко провести и подключить несколько розеток.

Иными словами, мы получим систему, представляющую собой проходные и оконечные тв розетки, установленные на одном шлейфе-кабеле.

Существует еще ряд проблем, например, если где-то в середине шлейфа будет разрыв, то все последующие после него розетки перестанут работать.

Кроме того, при достаточно большом количестве элементов на шлейфе, на конечных разъемах вообще уровень сигнала будет недостаточен для обеспечения уверенного приема, да и себестоимость системы в конечном итоге возрастет значительно.

Обзор различных видов ТВ розеток

Каждый тип розетки относится к определенной схеме, самые основные виды указаны в таблице 1.

Таблица 1. Разновидности телевизионных розеток

Название	Описание
Одиночная	Самая простая разновидности теле-розеток. Применяется для подключения только одного вывода. Наличие специальных зажимов и клемм способствует надежному подключению. Уровень сигнала в данной разновидности составляет 1-4 дБ.
Проходная	Конструкция сложнее одиночной, правильный монтаж обеспечивает четкий прием сигнала для себя и последующих пользователей. В ее строение входят 2 разъема: входящие; отступающие. Зажим производится при помощи винтовых зажимных клемм. Такой тип монтажа не является сложным выполнением. При падении сигнала, ухудшение изображения происходит лишь на отступающем выводе. Для создания прохождения высокого качества изображения на всех выводах – устанавливаются фильтры для отраженных импульсов. Для снижения электромагнитных помех применяются специальные элементы сопротивления, имеющие резисторные либо емкостные типы.
Оконечная	Такой тип ставится в шлейфовой схеме и используется, как конечный элемент. По внешнему виду напоминает тип розетки – одиночную. Если к такой разновидности теле-розетки подключить телевизор, то он будет давать сигналы отражения, проявляющиеся помехами либо иными несоответствиями на других участниках, включенных в цепь. Монтаж выполняют с применением несогласованного сигнала, таким образом будет снижена потеря электроимпульса.

Изображение внешнего вида одиночной телевизионной розетки, используемой для подключения ТВ-кабеля

Изображение внешнего вида проходной телевизионной розетки, используемой для подключения 2-х ТВ-кабелей Изображение внешнего вида проходной телевизионной розетки, используемой для конечного подключения телевизионного провода

Порядок установки простой TV розетки

Перед монтажом розетки необходимо провести кабель (для простой одиночной – единственный кабель, ведущий от распределительного устройства). Его маскируют или закрытым способом – под штукатурку (гипсокартон, декоративную панель), или открытым – по поверхности стены, в кабель-канале. Для второго варианта необходимы внешние (накладные) розетки.

Для образца возьмем качественное изделие французского производителя.

Розетка для подсоединения коаксиального антенного кабеля известной французской марки Schneider Electric. Это простой (одиночный) модуль MGU5.462.18ZD, предназначенный для подключения одного телевизора

Перед установкой дрелью с круглой насадкой необходимо вырезать отверстие и вставить пластиковую коробку (подрозетник). Из отверстия должен выходить кабель длиной около 15 см.

Конец кабеля следует подготовить: убрать часть внешней изоляции таким образом, чтобы медная жила выступала примерно на полсантиметра, и часть экранирующей оплетки была тоже оголена

Далее разбираем корпус изделия на части.

После отделения лицевой панели находим прижимной винт, обеспечивающий стабильность, и немного откручиваем его, чтобы было легче вставить антенный кабель

Вставляем кабель по направлению стрелки и фиксируем специальным прижимом, закручивая винт.

Под стрелочкой находится маленькое сквозное отверстие для контроля присоединения медного проводника. Но для большей надежности визуального осмотра мало, для более эффективной проверки качества установки необходимо воспользоваться тестером

Проверка тестером исключит возникновение короткого замыкания из-за нечаянного соприкосновения оплетки с проводником.

Аккуратно, стараясь не нарушить положение кабеля, вставляем корпус в подрозетник, прикручиваем крепежом и защелкиваем лицевую декоративную панель. Используя уровень, выравниваем положение блока

Результат сборки и установки – никаких торчащих проводов и незащищенных разъемов.

Блок розеток обычно представляет одну длинную панель, разделенную на несколько функциональных секторов: для подключения коаксиального кабеля, интернет провода RJ-45 (витой пары) или электрических кабелей

Монтаж проходного модуля будет немного отличаться.

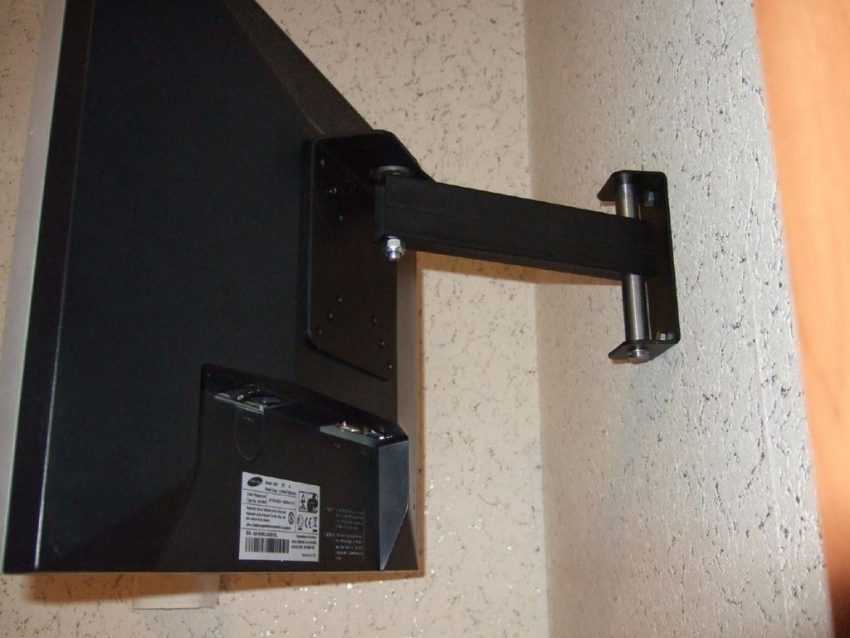

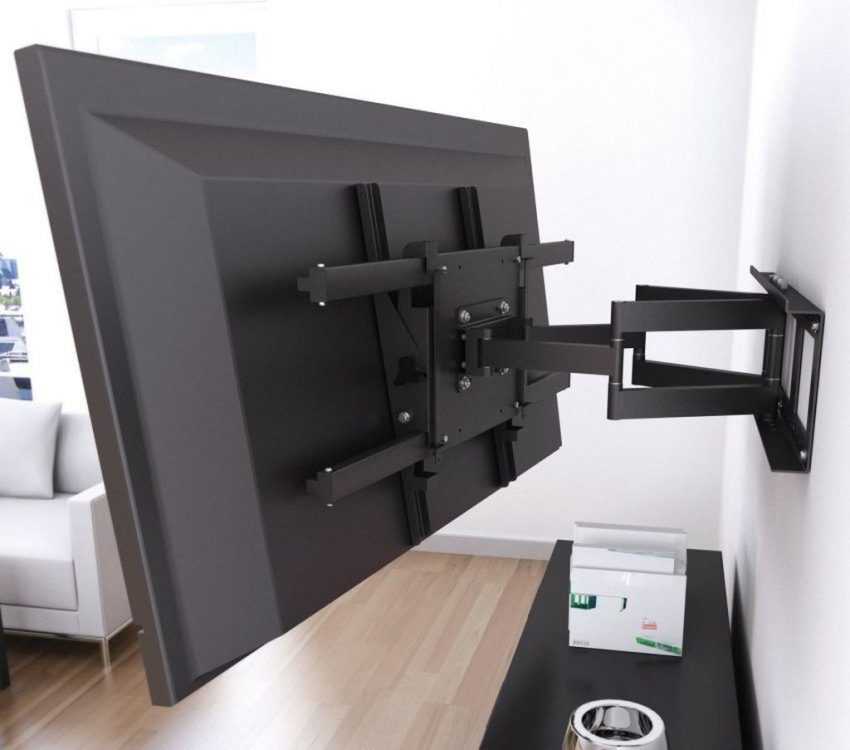

Выбор крепления

Следующим вашим шагом будет выбор крепления или кронштейна, с помощью которого телевизор будет держаться на стене. Вообще, для каждой конкретной марки и модели существует или по крайней мере рекомендуется производителем отдельный тип креплений. Все они стандартизированы, однако наиболее популярной является категория с аббревиатурой VESA.

Весь крепеж бывает нескольких типов:

Жесткий крепеж представляет собой консольную систему, элементы которой всегда будут находиться в одном и том же строго фиксированном положении. Наклонный и поворотный типы подразумевают под собой подвижную систему, то есть кронштейн. Рассмотрим каждый вид креплений более подробно.

Порядок установки простой TV розетки

Перед монтажом розетки необходимо провести кабель (для простой одиночной – единственный кабель, ведущий от распределительного устройства). Его маскируют или закрытым способом – под штукатурку (гипсокартон, декоративную панель), или открытым – по поверхности стены, в кабель-канале. Для второго варианта необходимы внешние (накладные) розетки.

Для образца возьмем качественное изделие французского производителя.

Перед установкой дрелью с круглой насадкой необходимо вырезать отверстие и вставить пластиковую коробку (подрозетник). Из отверстия должен выходить кабель длиной около 15 см.

Далее разбираем корпус изделия на части.

Вставляем кабель по направлению стрелки и фиксируем специальным прижимом, закручивая винт.

Проверка тестером исключит возникновение короткого замыкания из-за нечаянного соприкосновения оплетки с проводником.

Результат сборки и установки – никаких торчащих проводов и незащищенных разъемов.

Монтаж проходного модуля будет немного отличаться.

Почему важно правильное расположение розеток

Верное местоположение предоставляет ряд преимуществ для обладателей плазменных ТВ:

1. Можно полностью скрыть все провода и кабели, которые необходимы для работы тв-приёмника. Оставив их за экраном, можно значительно улучшить внешний вид комнаты.
2. В этом случае можно сократить расстояние между устройством и стеной до минимума, тогда он будет ещё лучше вписываться в дизайн. Современные модели, форма которых становится всё более и более утончённой, не занимают много места, как их пузатые предшественники и выглядит просто и изысканно одновременно.
3. Выбрав нужное место для розетки, вы сможете без труда установить все крепления и разместить провода в наилучшем порядке, чтобы гнездо не мешало.
4. Ещё одним приятным плюсом станет то, что вы приобретёте возможность подключать все необходимые девайсы, не ища при этом розетку рядом — она всегда будет под рукой. С дополнительными элементами можно значительно улучшить качество передаваемой картинки и звучания.

Теперь важно разобраться в том, какие именно розетки понадобятся и разобраться в особенностях нескольких вариантов

Подключение телевизора

Звезда

• На выходе из монтажного отверстия необходимо сохранить выступающими около 20 см антенного провода;
• Удалить изоляционный слой кабеля и оставить лишь экранирующую часть и ключевую жилу;
• Для получения доступа к прижимному винту, понадобиться снять внешнюю часть корпуса;
• Обеспечиваем свободное прохождение кабеля через разъем в розетке, ослабляем фиксаторы;
• Вставляем провод и фиксируем, фиксировать следует умеренно, чтобы сохранить от повреждений и в то же время не разбалтывать сам разъем;
• Розетка монтируется и закрепляется, закрываем наружной частью корпуса до щелчка.
• Далее производим проверку на работоспособность установленного прибора.

Работа должна быть проделана аккуратно, поэтому следует проконтролировать, чтобы снаружи не выступала коробка распределения проводов. Иначе будет выглядеть как минимум некрасиво.

Разъем телевизионной розетки находится не в рабочем состоянии и приходится пользоваться сторонним разветвителем от другой рабочей розетки.

Установка, регулярно используемых, точек в труднодоступных местах:

• Скрытие за декоративной отделкой;
• Спрятанные за древесным потолком;
• Перекрытые в стенах под штукатуркой.

Как правильно выбрать место

Электроисточники лучше расположить так, чтобы не нарушать работу телевизора. Следует знать, как их смонтировать в разных комнатах.

В гостиной

Выбирать место для установки телевизионной розетки нужно в зависимости от высоты расположения приемника. Формула исчисления расстояния выглядит так:

Высота разъема = расстояние от пола до телевизора + высота техники, разделенная на 2. Такой расчет подойдет для ТВ с обычной антенной, когда нет спутника. Разъемы размещают за устройством. Для современных моделей нужно дополнительно установить вторую розетку для приставки.

Рекомендуется оборудовать мультимедиа розетку с интерфейсом HDMI за приемником, кабель от которой приведет к месту, где расположено дополнительное оборудование.

Требуется максимально плотно прижать приемник к стенке. Он должен выглядеть как картина и органично вписаться в дизайн комнаты. Если розетка будет размещена неграмотно, то сложно поставить кронштейн.

В спальне

Для определения расположения высоты розеток для телевизора в спальне, нужно прилечь на кровать, расслабиться, закрыть глаза, потом открыть и взглянуть на предполагаемое место монтирования ТВ.

Тот участок, на который первым упал взгляд, станет центром монитора, где устанавливают кронштейн

Моменты, на которые обращают внимание при размещении панели:

• высота мягкой мебели – кровати, дивана;
• месторасположение, с которого планируется смотреть приемник;
• настройки электроаппаратуры.

Рекомендуется, чтобы в период просмотра угол отклонения от середины дисплея был не более чем 30°.

При размещении приемника в спальне, выбирают расстояние 1,5 метра от пола, а на высоте 25 см от него монтируют блок розеток.

На кухне

Хозяйкам нравится просматривать фильмы, передачи, находясь на кухне. Чаще при приготовлении блюд, поэтому стандартное размещение оборудования по принципу «середина экрана – на уровне глаз» здесь неприемлема.

Если телевизор снабжен ЖК-экраном, то в горизонтальной плоскости он имеет большой угол наклона при маленьком изменении контрастности. Вертикальная плоскость при небольшом наклоне затемняет монитор.

Если хозяева будут просматривать ТВ стоя, то его вешают на расстоянии 1,75 см от пола. Если сидя на стуле, то ниже.

Правила установки выключателей

1. Определиться с расстановкой мебели и электроприборов в помещениях.Для этого составить схему, желательно в масштабе, на которой отметить мебель, а также бытовую технику и оборудование, которое подключается к электрическим или слаботочным сетям, указать высоту до пола.
2. Нанести все розетки (в т.ч. ТВ, интернет, телефонные и т.п.) на план, для электроники, кухонной техники и т.д., плюс резервные.Для стационарной техники, (компьютер, телевизор, стиральная машина, кондиционер и. т.д.) электровыводы размещать так, чтобы был свободный доступ до этих мест, но, в то же время, чтоб они скрывались за электроприборами.Точки подключения, расположенные на открытых участках стен, которые планируете использовать периодически, лучше делать на одной высоте — 30 см (Евростандарт). Минимальное количество предусмотреть так, чтоб пылесос, дотягивался до всех помещений.Над письменным столом, прикроватными тумбочками, комодом, размещаются на высоте 15-20 см от поверхностей мебели.
3. Чтоб правильно определить высоту установки и выключателей, сперва нужно решить в какую сторону будут открываться двери. После чего расставить выключатели со стороны дверных ручек у дверного проема. На высоте 80-100 см, в зависимости от вашего роста (определить опытным путем).
4. Расположение переключателей зависит от типа помещения. Так например в длинном коридоре или на лестнице, удобнее установить в начале и в конце, в спальне или зале, лучший вариант, когда переключатели стоят у входа в помещение, а также у кровати или дивана, чтоб управлять освещением, не вставая.Высоту установки переключателей выбирайте учитывая из какого положения будут доступны, т.е. если это у входа в помещение, то выбирайте высоту 80-100 см, а если это у кровати или дивана, то на той высоте, где переключатель достаётся вытянутой рукой.
5. В тех местах, где вы не определились с расположением мебели или электроприборов, советуем устанавливать электрические розетки на высоте 30 см, а выключатели 90 см от уровня пола, это наиболее удобный вариант высоты установки.

Правила подбора устройств для питания

В первую очередь, нужно прикинуть какая, и где будет располагаться мебель, а также электрическая бытовая техника в комнате, для наглядности оптимально нарисовать план-схему в правильных пропорциях, на которой обозначить все предметы мебели и электрооборудование, которое необходимо подключать к электрической сети. Потом укажите все розетки (электрические, телевизионные, телефонные и компьютерные), желательно сделать небольшой запас. Розетки для приборов не меняющих своего расположения, (телевизор, системный блок и.так далее) устанавливать предпочтительно так, чтоб к ним был постоянный доступ, но вместе с этим, лучше если они будут скрываться за этой техникой.

Розетки для непостоянного применения, установленные в открытых зонах стенных конструкций, оптимально расположить на единой высоте – тридцать сантиметров от поверхности пола, их количество необходимо подобрать с учетом того, чтоб бытовой пылесос, мог дотягиваться до любой комнаты.

Розетки, расположенные над компьютерным столом, комодом, тумбочкой и т.д., оптимально установить на высоте 10-18 см от мебельной поверхности. Для того чтобы грамотно подобрать высоту монтажа выключателя, для начала необходимо определить в какую сторону будет осуществляться открытие дверного полотна в этом помещении и установить выключатель с того края дверной коробки, где находится ручка. На высоте от пола примерно 75-95 см, смотря какой у вас рост, то есть это расстояние определяется на практике.

Положение выключателей, сильно привязано к виду комнаты, так, к примеру, в узком коридоре или на лестничном пролете, обычно их монтируют на старте и на финише, в спальной комнате или гостиной, оптимально установить выключатели возле входа в помещение, а так же у спального места, для контроля за освещением лежа.

Высоту выключателей подбирайте по тем же правилам, беря в расчет из какого положения они станут чаще использоваться, другими словами, если это у выхода из комнаты, то берем высоту 75-95 см, учитывая ваш рост, а если возле спального места, то выключатель нужно расположить на такой высоте, чтобы можно было легко его достать вытянутой рукой.

На тех участках, где Вам пока не известно, как будет расставлена мебель или электрические устройства, рекомендуем монтировать розетки на высоте тридцать сантиметров, а выключатели девяносто сантиметров от половой поверхности, чаще всего это самый оптимальный вариант высоты выключателей и розеток.

Применяя на практике данные простые рекомендации, здравомыслие и не забывая про элементарную безопасность, Вы способны найти наилучшее расположение и высоту розеток и выключателей в вашей квартире. Не забывайте простое правило, — лучше заранее все хорошо рассчитать и определить, чем потом переделывать все заново.

Общие рекомендации

Что же делать в таком случае, какой стандарт установки от пола выбрать? Специалисты рекомендуют делать исходя из собственного удобства. Для этого перед монтажом электропроводки нужно разработать план расстановки мебели и электроприборов. А отталкиваясь от этого плана высчитывать, на какой высоте от пола устанавливать устройство в той или иной комнате. В этом случае удается отлично сочетать евростандарт, дизайнерские особенности и удобство подключения. Приведем несколько рекомендаций, как это можно осуществить.

Спальня

В спальне будет уместно установить двойную розетку возле кровати для подключения ночника или зарядного устройства. В этом случае оптимальная высота установки составляет 60–70 см: обычно именно такую высоту имеют прикроватные тумбочки.

Резервную розетку в спальне делают по евростандарту: это удобно для подключения пылесоса, вентилятора или другой техники. Если в спальне планируется установка телевизора, то розетку можно поднять на высоту экрана, спрятав ее таким образом.

Ванная

Здесь помимо удобства, нужно помнить о безопасности. Поскольку в ванной комнате постоянно влажно и существует риск подтопления, установка розеток должна производиться с умом. Желательно делать их на высоте не менее 50 см от пола, поскольку в ванной нет низкорасположенных электроприборов. При этом нужно выдерживать рекомендованные ПУЭ расстояния до душевых кабинок: не ближе 60 см.

Кухня

Здесь все несколько сложнее – на кухне устанавливают большое количество бытовой техники, поэтому электрическую разводку необходимо тщательно продумать. Приведем несколько общих рекомендаций:

Первую группу розеток для подключения напольной техники (холодильника, посудомоечной машины) устанавливают по евростандарту; Силовая группа для настольных электроприборов (микроволновая печь, чайник и так далее) располагается на высоте 110 см от пола

При этом важно учитывать расположение кухонного фартука; Для установки и подключения вытяжки розетку делают почти под потолком, на высоте 2 метра.. Что касается выключателей, то их установка и расположение также зависит от типа помещения

Например, в коридоре или на лестнице лучше всего установить проходной переключатель

В спальне, холле и гостиной их оптимально устанавливать по евростандарту – возле двери, на высоте опущенной руки. А для ванной комнаты оптимальным вариантом все же является советский стандарт – снаружи этих помещений, на внешней стене

Например, в коридоре или на лестнице лучше всего установить проходной переключатель. В спальне, холле и гостиной их оптимально устанавливать по евростандарту – возле двери, на высоте опущенной руки. А для ванной комнаты оптимальным вариантом все же является советский стандарт – снаружи этих помещений, на внешней стене

Что касается выключателей, то их установка и расположение также зависит от типа помещения. Например, в коридоре или на лестнице лучше всего установить проходной переключатель. В спальне, холле и гостиной их оптимально устанавливать по евростандарту – возле двери, на высоте опущенной руки. А для ванной комнаты оптимальным вариантом все же является советский стандарт – снаружи этих помещений, на внешней стене.

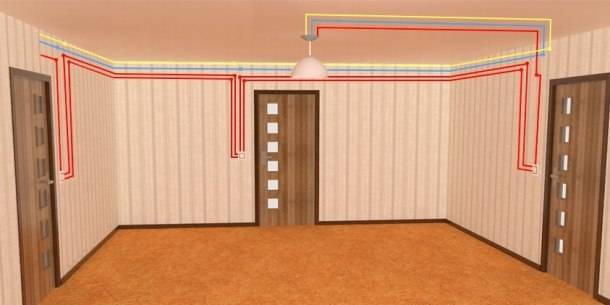

Вот, пожалуй, и все рекомендации, как сделать электропроводку в квартире наиболее приближенной к евростандарту и при этом максимально удобной и безопасной.

Также отметим, что перед началом монтажа квартирной электропроводки лучше всего составить подробную схему, на которой нужно отметить следующее:

• Планируемое расположение мебели (отдельно для каждой комнаты);
• Прохождение газовых, водопроводных и канализационных труб, а также газового оборудования;
• Все электроприборы и место их установки;
• Расположение в комнатах дверей и окон.

После составления такой схемы, на ней прокладывается оптимальный путь прохождения электропроводки и место установки выключателей и розеток. Следующий шаг – перенос схемы электропроводки на стены помещения, после чего можно приступать к штроблению и прокладке проводов. Таким образом, вы сэкономите силы, время и материалы: ведь расположение всех электроприборов тщательно продумано. Еще раз отметим, что современные требования к размещению этих электротехнических устройств позволяют устанавливать их, исходя из особенностей помещения и максимального удобства эксплуатации.

Монтаж телевизионной розетки

Поскольку в современных интерьерах не принято оставлять на виду провода, телевизионный кабель на всем пути прокладки от входа в квартиру до места будущей установки телевизора обычно прячется в стену. Конец его венчается подрозетником, в который впоследствии и будет проводиться установка тв розетки. Как установить подрозетник необходимо ознакомиться в статье.

Чтобы упростить дальнейший монтаж и подключение тв розетки, оставьте торчащим из подрозетника свободный конец кабеля длиной около 30 см.

Прежде чем начинать подключение ТВ розетки, необходимо подготовить торчащий из подрозетника антенный кабель. С помощью ножа снимите с него внешнюю изоляцию на длину около 2,5 см. Сдвиньте немного вниз медную оплетку и отверните находящуюся под ней алюминиевую фольгу так, чтобы она закрывала часть меди.

Далее необходимо снять изоляцию с центральной жили антенного кабеля. Чтобы обеспечить надежное подсоединение, длина оголенного конца провода должна составлять около 8 мм. Остаток можно просто срезать.

Дальнейший монтаж будет зависеть от типа выбранной вами розетки. У ряда производителей конструкция включает в себя фиксирующую крышку и скрывающуюся под ней клемму. Открутите крепежный винт крышки, откиньте ее, вставьте центральную жилу кабеля в клемму до упора и как следует затяните винт, прижимая провод.

Другие модели розеток оснащены петлей-фиксатором для оплетки кабеля и винтом для крепления центральной жилы. Перед тем, как подключить оголенный конец провода, проденьте его в фиксирующую петлю. Затем расположите центральную жилу около винта и затяните его. Предварительный монтаж закончен, осталось только установить розетку в подрозетник.

Подключение ТВ розетки видео обязательно смотрите ниже:
