Как сделать садовый измельчитель своими руками

Особенности правильной эксплуатации самодельных агрегатов

Оборудование не заводское, а значит на безопасность проверку оно не проходило. Поэтому при работе обязательно соблюдайте эти правила:

1. Работать в полном обмундировании. Устройство измельчителя веток таково, что часть поступающих веток будет «выплевываться» обратно. Щепа летит хаотично, поэтому может попасть в глаз или тело на высокой скорости. То есть обязательны к использованию очки для защиты глаз и плотный фартук для закрытия туловища.
2. Нельзя лезть в веткоизмельчитель руками. Такие ситуации будут обязательно случаться и ветки нельзя подталкивать или вытаскивать руками. Лучше подготовить толстую палку.
3. Запрещается бросать в шредер стекло, керамику или металл. Они могут навредить машине, заклинив вал. Если нет аварийного выключения, двигатель быстро перегреется. К тому же они могут вылететь в лицо, нанеся увечья.
4. Не стоит нагружать двигатель большими ветками. Их нужно располовинить, иначе двигатель перегреется и выйдет из строя.
5. Если замечен засор – отключите двигатель. Не стоит ждать, когда дробилка сломает палку, так как мотор входит в аварийный режим.

Генератор для дачи: какой выбрать?

Металлосайдинг: преимущества и сфера использования

Способы самостоятельного изготовления садового инструмента

Чтобы сделать дробилку, за основу берут разные схемы. Если правильно спроектировать агрегат, можно получить измельчитель универсального действия (три в одном: переработка травы, соломы, веток разных размеров). Возможные варианты:

• из триммера (траворезки);
• из пылесоса и др.

Из болгарки

Измельчитель древесины своими руками легче и быстрее сделать из угловой шлифовальной машинки (УШМ или болгарка). Для переработки отходов среднего объема достаточно инструмента мощностью до 3 кВт. Материалы, необходимые для изготовления измельчителя:

• уголки из стали (для каркаса);
• емкость для готового сырья, еще одна будет использоваться в качестве бункера;
• ножи (подойдет лезвие от любого режущего инструмента);
• листовой металл (толщиной 1,5 мм, работать с более прочным материалом самому будет сложнее);
• стандартный крепеж: болты, гайки, шайбы.

Инструменты:

• сварочный аппарат;
• электродрель;
• отвертка, гаечные ключи;
• ножницы по металлу.

Чтобы изготовить свой измельчитель, а затем перерабатывать органические отходы разных видов, необходимо взять за основу инструкцию:

1. Из уголков сваривают каркас (станину).
2. Крепят полку (из листа металла).
3. Каркас используется в качестве основы для болгарки, ее фиксируют хомутами (валом кверху).
4. На валу мотора устанавливают втулку для дальнейшего крепления ножей.
5. В металлической емкости делают 2 крупных отверстия диаметром 10 см: сбоку – для выхода готового сырья, снизу – для подведения рабочего инструмента УШМ.
6. Заводят втулку в емкость через отверстие в днище емкости, фиксируют ножи.
7. Металлическая тара (она же бункер для загрузки материалов) дополнительно крепится болтами.

Дробилка из болгарки

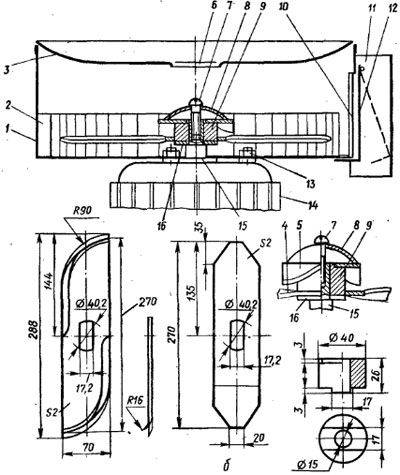

Из старой стиральной машинки

Измельчитель травы для кур своими руками можно собрать, используя модель стиральной машинки, которая давно не выпускается, но все еще может храниться в гаражах многих людей – «Малютка». Набор инструментов одинаковый в каждом подобном случае. Этапы изготовления самодельного шредера:

1. Корпус уже готов, нужно сделать боковое отверстие для выхода мусора.
2. Для работы используется двигатель от этой же модели стиральной машины, с ним соединяются ножи, которые находятся со стороны бака – на дне.
3. Снаружи вокруг бокового отверстия делают желоб из листовой жести, это позволит предупредить разброс сечки в разные стороны.
4. Сверху корпус закрывается крышкой (идет в комплекте к машинке), при этом нет необходимости устанавливать измельчитель на каркасе.

Самодельная корморезка

Из циркулярной пилы

Подготавливают электродвигатель мощностью не более 2 кВт, также для агрегата понадобятся пилы – до 15 шт. (200 мм в диаметре), другие материалы:

• готовая ось – для крепления на ней циркулярной пилы;
• резиновые прокладки для разделения режущих кромок – не позволят ножам тереть друг друга;
• ременная передача со шкивами;
• металлические листы для 2 рабочих емкостей.

Если выбирается способ, как сделать измельчитель для травы своими руками, в числе прочих вариантов рассматривают инструкцию:

На валу фиксируют режущие кромки – рекомендованное расстояние между ними – до 10 мм, большие зазоры не оставляют.
Рабочий вал будет располагаться на площадке из бетона, причем важно, чтобы этот элемент конструкции был установлен параллельно оси двигателя.
Создается бункер, ножи должны находиться внутри этой конструкции.

Устройство из дисковой пилы

Из дрели

Принцип создания разных видов дробилок, позволяющих измельчать отработанные материалы, едины. Для работы понадобятся материалы:

• металлический стержень;
• пластина с заостренными краями;
• гайка;
• ведро.

Инструкция применения импровизированного измельчителя:

1. В головку дрели устанавливают металлический стержень.
2. На него насаживают пластину (режущая кромка).
3. Сверху предусматривается гайка, не позволяющая ножу слетать.
4. Насадку на дрели опускают в ведро с подготовленными отходами, включают на переработку.

Это один из лучших вариантов, что обусловлено отсутствием необходимости в использовании маховика, ременной передачи, каркаса.

Конструкция на основе углошлифовальной машины

С бензиновым двигателем от мотоблока

Используют вариант кожуха из любого приведенного выше варианта. Особенности конструкции измельчителя на основе бензинового двигателя от мотоблока:

• предусматривают возможность подключения мотора к валу измельчителя;
• в конструкцию входит редуктор;
• обустраивают надежную площадку – из материалов высокой плотности, прочности;
• на моторе предусматривают «уши», понадобятся также стандартный крепеж для его крепления.

Двигатель работает на бензине

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

• двигатель;
• ножи, установленные на рабочем валу;
• раму (обычно металлическую);
• защитный кожух;
• короб, предназначенный для приема срезанной растительности;
• пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Изготовление измельчителя своими руками

Ручной шредер

Проще изготовить устройство с ручным приводом.

1. Нужно подобрать подходящий цилиндр или конус.
2. На поверхности просверлить отверстия Ø 6…10 мм.
3. Отогнуть одну из сторон, создав режущую кромку.
4. С помощью вспомогательных пластин изготовить усиление.
5. Поставить подшипник спереди и сзади.
6. Изготовить ручку, оснастить ее рукояткой, вращающейся относительно вала (удобнее крутить).
7. Поместить в корпус, согласно прилагаемому чертежу.
8. Поставить на ножки, обеспечивая удобное размещение по высоте.

Остается подавать растительные остатки в приемный бункер. Вращая рукоятку, добиваются дробления растительной массы.

Конечно, на подобной установке измельчать ветки будет сложно. Здесь будут перерабатывать плоды, ягоды, зеленая масса. Простейший аппарат поможет утилизировать растительные отходы.

Измельчитель дискового типа своими руками

Пользуясь предлагаемым чертежом, изготавливается садовый измельчитель. Рабочий орган в данной конструкции массивный диск.

1. Из толстого листа толщиной 6…8 мм вырезается диск. Для вырезания используется углошлифовальная машинка (УШМ) и отрезные диски.
2. Дополнительно вырезаются кольца того же наружного диаметра. Они необходимы для увеличения массы диска. Большая масса гарантирует высокое значение инерции. В работе установки легче будет преодолевать сопротивление резанию.
3. В диске прорезаются отверстия для выхода отрубленных частей древесины и растительной массы.
4. В качестве режущих ножей можно использовать полосу от рессоры автомобиля. Здесь используется пружинная сталь 65Г, которая выдерживает ударную нагрузку (толщина 5…8 мм). Можно применить полотна от механического распиловочного станка толщиной 4 мм (сталь 45Х или У8).
5. Выполняется заточка кромок. Для удобства использования затачивают пластины с двух сторон.
6. В ножах сверлят отверстия. Они нужны для фиксации ножей на диске.
7. Из круга Ø 25-35 мм (сталь 35, сталь 40 или подобных конструкционных материалов) вытачивается вал. Один конец выставляется по центру, к нему приваривают диск. На другом конце прорезают шпоночный паз для монтажа шкивов клиноременной передачи.
8. Подбираются подшипники для установки на вал. При необходимости протачивают поверхность под внутренний диаметр.
9. Из листовой стали сваривается корпус. Предварительно вырезаются детали, а потом они фиксируются на специальном стапеле. Выполняется прихватка, а затем производится полное проваривание швов.
10. Из трубы подходящего диаметра изготавливается подшипниковый узел. Он нужен для передачи вращения от шкивов клиноременной передачи на вал устройства.
11. Из уголка или швеллера вырезают опоры. Подшипниковый узел устанавливают на эти опоры.
12. Изделие окрашивается алкидной эмалью.
13. Монтируют шредер на подходящем столе.
14. Для привода измельчителя используется вал отбора мощности мотоблока.
15. Измельчитель на мотоблоке готов к эксплуатации.

После запуска двигателя мотоблока подают растительные остатки на дробление. За час работы подобная установка в состоянии измельчить около 100…120 кг сырья.

Устройство садового измельчителя – определим важнейшие детали агрегата

Дробление материала в садовом измельчителе осуществляется при помощи ножей. В готовых моделях нож чаще всего представляет собой металлический диск с 2-3 режущими поверхностями. Большой объем работы быстро приводит зубья в негодность и их приходится периодически подтачивать – согласитесь, это не слишком удобно, кроме того, отнимает у вас время. Если вы решили сделать измельчитель садовый своими руками, то можете не повторять эти конструкционные недостатки, а собрать надежный, высокопроизводительный и, главное, долговечный нож.

Мы предлагаем использовать для этого дисковые пилы с твердосплавными насадками. Понадобится не один диск, а несколько, чтобы набрать из них систему – пакет. В готовых садовых измельчителях нож, как правило, имеет толщину 3 см, мы же можем набрать пакет любой толщины – все будет зависеть от количества приобретенных пил. В среднем, для качественного ножа толщиной 6-10см понадобится 15-25 штук. Каждый диск имеет множество зубьев, изначально предназначенных для того, чтобы пилить твердую древесину. Поэтому  травяные стебли, листья и ветки для них будут все равно, что семечки. В крайнем случае, если зубья на пиле затупятся, ничто не помешает вам пойти в ближайший магазин инструментов и приобрести ей замену.

Дисковые пилы можно с успехом использовать в качестве ножей для измельчителя

Однако, нож – это еще не все. Для того, чтобы привести его в движение нам понадобится двигатель. Для быстрого измельчения веток в небольших объемах проще использовать электродвигатель. Его использование может показаться несколько неудобным из-за кабеля и необходимости подключаться к розетке, зато работает он практически бесшумно и не выделяет выхлопные газы. Мотоблок обладает большей мощностью, поэтому идеально подойдет для тех случаев, когда требуется дробить грубый материал часто и долго.

Принцип работы древесного измельчителя

Агрегат превращает древесные отходы в щепу или гранулы одинаковые по размеру. Дроблением получают взвесь от 0,6 см до более крупных кусков. Измельчение дает гранулы размером меньше 0,5 см.

Выделяют несколько принципов, по которым происходит размельчение:

• Сгибание и разламывание сырья.
• Растирание.
• Измельчение сильным ударом.
• Фиксация сырья со сдвигом.
• Сжатие с раздавливанием.
• Расщепление и размалывание.

Процесс переработки заключается в захвате древесины валами с зубцами. Она переносится в камеру для измельчения. Через отводные рукава готовое сырье размещается по емкостям.

Классификация

Дробилки классифицируются по технологии измельчения/дробления:

• Щековые. Состоят из подвижной и неподвижной щеки, расположенные друг к другу клинообразно, причем узкая часть клина должна соответствовать параметрам полуфабрикатов из дерева, которые планируется изготавливать. Подвижная щека давит на древесину, которая, засыпается сверху в дробилку приближая её к щеке, неподвижной в процессе работы. Под давлением древесина разрушается до такого же размера, как узкая часть щеки, после чего осыпается.

• Ударно-валковые. В таких машинах в приемное отделение, засыпается древесина, ударяется при работе об вращающиеся друг к другу валки, разрушается и высыпается из выходного отверстия.
• Конусные. Представляют собой стакан и движущийся конусообразный палец. Древесина засыпается в стакан, конусообразный палец входит в стакан ломает сырье, а при выходе разрушает его до нужных размеров и осыпает.
• Барабанные. Оборудование состоит из барабана куда поступает древесина. При включении оборудования сырье разрушается от удара друг об друга, когда барабан доводится до необходимой скорости.
• Роликовые. Состоят из ролика и чаши, ролик раскручивается, постепенно приближаясь к чаше, сырье измельчается, попадая между чашей и роликом.
• Молотковые. Состоят из, закрепленных на роторе молотках. Сверху засыпается сырье при вращении ротора разбивается на мелкие части молотками и осыпается.

Дробилку для дерева можно классифицировать по размерам измельчения древесины:

Технологическая щепа. Для технологической щепы существует государственный стандарт, который отражает требования к конечному результату, а именно размеры щепы, качество, массовую долю остатков в процентах на ситах с различным диаметром и поддоне.
Специальная стружка

Важное значение отводится параметрам настройки машины, ведь от этого зависит размер стружки, которая используется при изготовлении древесно-стружечных плит.
Древесная измельченная фракция. К ней относится древесная мука, древесная пыль и другая измельченная фракция из дерева, которые используются при производстве линолеума, линкруста, стекла и другой готовой продукции.

Необходимые материалы

Чтобы сделать садовый измельчитель своими руками, нужно время, инструменты, материалы. Самоделка будет не дешевой, когда все придется покупать. Затраты окупятся, если стоимость сделанного самим агрегата в 3-4 раза меньше заводского аналога.

Двигатель

Мощность двигателя определяет толщину перерабатываемых веток, продолжительность непрерывной работы.

Мощность	Толщина прутьев
1500 Вт	до 2 см
3000-4000 Вт	до 5 см
от 6000 Вт	10 см

Наличие трехфазной электрической сети – обязательное условие при эксплуатации мощных электрических двигателей.

2 шкива

Подшипники, звездочки, шестерни, шкивы подбирают так, чтобы передаточное число обеспечивало требуемую скорость вращения основного вала. Оптимальное значение 1500 об./мин.

Если у электродвигателя 2800 об./мин., то для уменьшения значения до 1400 об./мин. устанавливают два шкива определенного диаметра:

• ведомого − 200 мм,
• ведущего − 100 мм.

Выгоднее для клиноременной передачи вытачивать шкивы на 3-4 ручья. Переставляя ремень, можно будет регулировать обороты.

Дисковые пилы или фрезы

Для изготовления качественного пакета длиной 6-10 см берут 15-25 фрез либо пильных дисков. Ось подбирают по значению посадочного диаметра, если у дисков он 20 мм, то берут шпильку M20.  Чтобы зубья при эксплуатации не зацеплялись, между дисками вставляют самодельные пластиковые шайбы.

2 подшипника

На ось-шпильку M20 надевают шкив. Деталь берут от генератора ВАЗ, помпы. Для обеспечения вращения − 2 подшипника. Внутренний диаметр деталей − 20 мм.

Профильная труба в метрах

Режущий блок, состоящий из оси и дисковых пил, и двигатель устанавливают на раму, сваренную из профильных металлических труб. Размер определяют, учитывая габариты узлов. Мотор и вал с дисковыми пилами должны отстоять друг от друга.

Чем длиннее ремень, тем ниже КПД передачи.

Упорный брусок изготавливают из металлического профиля, приваривают к станине.

Листовой металл для корпуса и бункера

Корпус делают из листа железа толщиной 5 мм, этот материал самый надежный. Емкость с раструбом для подачи веток изготавливают из оцинковки, она гибкая соответствует техническим требованиям, которые предъявляют к этому элементу конструкции. Остов делают из труб или швеллера. Высоту рассчитывают, ориентируясь на рост оператора.

Составление проекта

К примеру, мы определили, что под производственные задачи подходит двухвальный шредер с низкой частотой вращения роторов.

Его проект обязательно включает в себя:

• выбор двигателя по мощности;
• расчет передаточного числа редуктора и выбор заводской модели;
• определение диаметра и длины роторов (по размерам загрузочного окна);
• расчет валов на прочность;
• выбор подшипниковых опор.

Для этого понадобится учебник «Детали машин» для ВУЗов. Также придется заглянуть в ГОСТы по резьбовым соединениям, справочники по редукторам, подшипникам, муфтам и другим сборочным единицам.

Это нужно учитывать, когда назначаешь размеры канавки.

После расчетов необходимо выполнить компоновку узлов на миллиметровой бумаге или в редакторе типа AutoCAD, определить размеры корпусных деталей и станины.

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

• двигатель;
• ножи, установленные на рабочем валу;
• раму (обычно металлическую);
• защитный кожух;
• короб, предназначенный для приема срезанной растительности;
• пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

При переработке растительного мусора из отверстия, через которое он подается, могут вылетать измельченные куски. Поэтому горловину накрывают крышкой либо просто тканью, например, мешком.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Разновидности двигателей для сборки самоделок

В качестве привода для самоделок используют электрические и бензиновые двигатели, снятые с неиспользуемой техники. Каждый их этих двух вариантов имеет свои достоинства с недостатками. Модели с двигателем внутреннего сгорания удобнее тем, что при их эксплуатации не нужно наличие питающей электросети поблизости. Но в целом они обходятся дороже и имеют более сложное устройство, чем их аналоги, оснащенные электромотором. Поэтому легче сделать электрическую технику, вдобавок более компактную.

Максимальная толщина срезанных сучьев, которые способен перемолоть измельчитель веток, зависит от мощности установленного на него электродвигателя и характеристик ножей.

1. Модели с мотором до 1,5 кВт мощностью способны перемалывать палки до 20 мм диаметром. Они предназначены для работ с низкой степенью интенсивности.
2. Если установлен электрический двигатель от 3 до 4 кВт, то такие агрегаты могут измельчить ветки уже толщиной до 40 мм.
3. Более мощные электромоторы (свыше 4 кВт) используются, чтобы сделать шредер для дерева диаметром 7-15 см.

Для создания самодельного шредера можно воспользоваться электромоторами от болгарки, стиральной машинки, триммера. Они должны быть приспособлены к работе от стационарной сети напряжением 220 В. Чтобы в домашних условиях измельчать материал максимально большей толщины, рекомендуется оснащать шредер электромотором на 1500 об/мин мощностью около 3,5 кВт. Данному параметру у двигателей внутреннего сгорания соответствует 5-6 лошадиных сил.

Двигатель от старой стиральной машины

Распространенные варианты простейших измельчителей для веток своими руками

Теперь стоит рассмотреть, как сделать дробилку из уже готового оборудования. В качестве «полуфабрикатов» подойдут электроинструменты и бытовая техника.

Инструкция по изготовлению садового измельчителя из болгарки своими руками

Своими руками из болгарки можно сделать неплохой веткоизмельчитель. Хоть эффективность и не высока, зато траться почти не придется.

Понадобится какая-нибудь емкость. Например, ведро (подойдет даже пластиковое), кега от пива, глубокий тазик. По центру делается отверстие, равняющееся диаметру шпинделя болгарки. Что касается УШМ, то она должна быть от 2,5 до 3 киловатт. Диаметр диска не менее 180 и чем больше – тем лучше.

Ведро надевается на шпиндель, а за ним и нож. Неплохой нож — это косильный резак. С ним могут быть проблемы, так как шпиндель болгарки М14, а посадка должна быть тугой. Гайку обязательно затягивать ключиком, а не руками.

Такие садовые измельчители больше подходят для травы или сена. На выходе получается густая, травянистая масса, которая хороша для удобрений.

Как из стиральной машинки сделать садовый шредер для веток

Если на даче завалялась стиральная машина активаторного типа – то она отлично подойдет, как донор для веткоизмельчителя.

Для начала понадобится извлечь сам активатор. Он не понадобится. Но на имеющийся вал можно поставить нож. Придется его сделать собственноручно или найти подходящий косильный резак. По сути принцип работы будет схож кофемолкой.

Чтобы своими руками из стиральной машины не доставать отходы, можно сделать канал для слива. Для этого в боковине понадобится прорезать отверстие. Чтобы ошметки не летели по всему участку, установите защитный кожух. Система надежная и была испробована уже многими дачниками, так как активаторные стиралки мало подходят для современной одежды. Слишком сильно они ее мнут и портят.

Как сделать садовый измельчитель из обыкновенной дрели

Своими руками садовые измельчители часто делают из дрели. Это неплохой вариант, при этом инструмент не страдает. Его всегда можно демонтировать и пользоваться по назначению. Причем у дрели есть преимущество, по сравнению с болгаркой — регулятор оборотов. Он есть даже на эконом-моделях, поэтому разлетающиеся ошметки не страшны.

Но есть и минус – редуктор дрели не предусмотрен для таких нагрузок, в отличие от болгарки. Поэтому делать своими руками измельчитель древесины из дрели только на свой «страх и риск». Подойдет старый, полурабочий инструмент.

Понадобится стойка. Обычно используют деревянную табуретку с просверленным отверстием по середине. Поверх устанавливается ведро с аналогичным отверстием по середине. Чтобы оно не «ездило», лучше прикрутить шурупами. В отверстие продевается болт и на нем 2 гайками — несколькими шайбами фиксируется нож, как здесь. Осталось подключить дрель к болту и запустить.

Впрочем, садовый измельчитель можно сделать своими руками и без фиксирования на табурете. Вот такое приспособление делается за пять минут. В деревянной болванке нужно сделать отверстие и протянуть шпильку. С обоих сторон она фиксируется гайками. Осталось только сделать рубящие кромки из саморезов и можно опускать дробилку в ведро.

Инструкция по самостоятельному изготовлению измельчителя веток из бензинового двигателя

Из мотоблока своими руками вполне возможно сделать веткоизмельчитель. Производительность будет высокой – даже выше, чем у полноценного станка.

Стоит помнить, что двигатель для мотоблока работает от бензина, поэтому мобильность веткоизмельчителя отличная. Его можно вывозить даже в поле. Чтобы установить на мотоблок насадку-измельчитель, понадобится болгарка, сварка и дрель.

О том, как сделать приспособление для мотоблока, можно посмотреть в видео.
