Печь на отработке из трубы: как сделать эффективную печку на отработанном масле из подручных материалов

Преимущества и недостатки капельницы

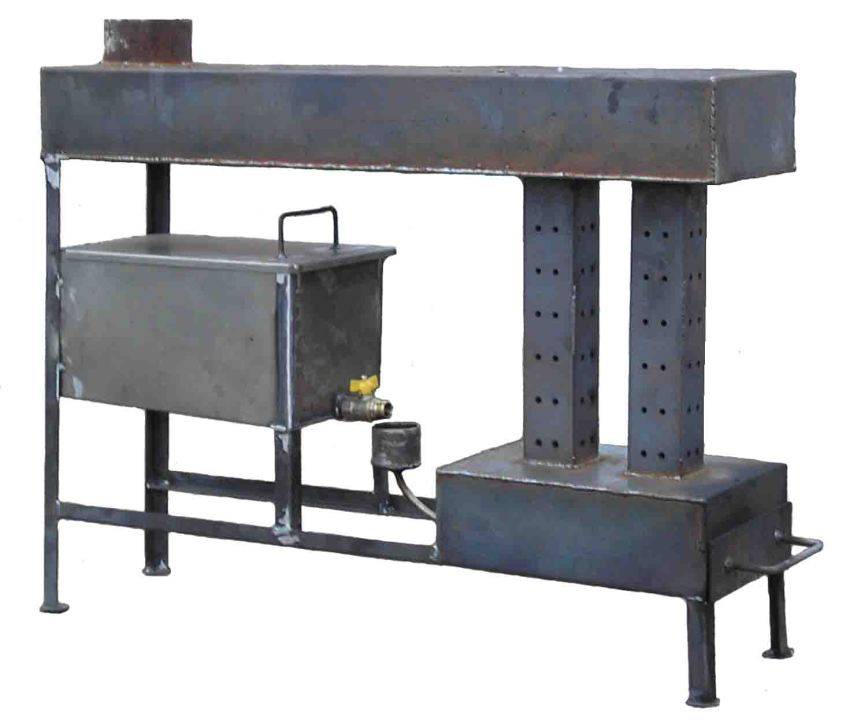

Эта конструкция имеет много кардинальных отличий от предыдущей. Перфорированная труба помещена внутрь стального корпуса из старого баллона или трубы. Масло попадает в первичную камеру сгорания небольшими порциями в виде капель. Для более высокой эффективности работы устройство оборудуется вентилятором для дополнительного наддува. При этом оно может работать и без него, но в трубе необходимо будет проделать ещё несколько отверстий, чтобы улучшить естественную тягу.

Печь-капельница отличается сложной конструкцией для новичков

Единственный большой недостаток такой конструкции — сложное производство для начинающих мастеров. Для изготовления печки на отработке с наддувом чертежи играют большую роль, но не решающую. Дело в том, что конструкцию нужно изготавливать под определённые условия эксплуатации, поэтому потребуются неоднократные доработки.

В печах с наддувом струя пламени постоянно бьёт в одно место, поэтому корпус в этом месте может достаточно быстро прогореть, если не изготовить его из высококачественной толстой стали.

Но есть и множество достоинств:

  1. Печка с наддувом полностью безопасна, так как процесс горение осуществляется исключительно в закрытой ёмкости.
  2. Расход масла небольшой. Хорошо настроенный агрегат сжигает до полутора литров масла за один час работы для обогрева 100 квадратов.
  3. Перевернув корпус изделия, можно переделать его на котёл с водяной рубашкой.
  4. Подача топлива и мощность можно отрегулировать.
  5. Чистить конструкцию довольно удобно.
  6. Дымоход может быть любой высоты.

Варианты усовершенствований

Представленная выше модель – это базовая основа, на которую по желанию мастера можно крепить дополнительные элементы. Например:

  • Чтобы повысить КПД печки, в верхней её части можно соорудить теплообменник. Проходя по лабиринтам, горячий воздух нагревает его, а значит и воздух в помещении. Тогда к способу обогрева инфракрасным излучением, добавляется ещё и воздушное.
  • Иногда делают рефлектор, состоящий из двух труб. По одной из них принудительно подаётся холодный воздух – из другой будет выходить горячий. Такой вариант хорош тем, что тепло из этой трубы можно отвести в соседнюю комнату.
  • Можно «одеть» печь в кирпичную шубу. Разогреваясь, кирпичная кладка держит какое-то время тепло.
  • Также в верхней части можно соорудить постоянный бак для воды и использовать печь как бойлер.
  • Металлическая трубка и любая ёмкость (даже пластиковая бутылка), подойдёт для изготовления автоподачи масла, по принципу сообщающихся сосудов.

Чем покрасить печь? Чтобы сделать краску, нужно смешать жидкое стекло (500 гр.), алюминиевую пудру (200 гр.) и мел (20 гр.). Всё перемешать. Готово!

Процесс изготовления печки на отработке своими руками

В первую очередь необходимо продумать место в помещении, где будет располагаться печь

Важно грамотно подготовить этот участок здания, приняв во внимание все нормы пожарной безопасности. Область расположения печи, стены вокруг нее и пол, следует закрыть теплоизоляционным материалом. Это может быть кирпичная или каменная кладка, листы железа или асбеста

Это может быть кирпичная или каменная кладка, листы железа или асбеста.

Далее делается чертежи и схемы с точными замерами каждой детали, по которому будет собираться печь.

Чертежи

Чертежи

Приступать к работе лучше с изготовления двух основных емкостей печи — верхней и нижней. Заранее размеченные детали для резервуаров вырезаются болгаркой из листа металла толщиной 4 мм. Разметку следует делать, сверяясь с чертежом. Обычно эти емкости делают круглой формы, но вполне можно сделать их и квадратными, это дело вкуса.

Соединяют детали печки при помощи сварочного аппарата.

В крышке для нижнего резервуара(3) вырезается отверстие, в котором предусмотрена заслонка(6). Оно необходимо для заливки топлива в печь, а с помощью заслонки будет контролироваться подача воздуха и, соответственно, сила горения.

Крышку вырезают из листа металла толщиной шесть миллиметров. «Сесть» на нижнюю емкость крышка должна очень плотно, нельзя допускать появление щелей и зазоров. По центру крышки вырезается отверстие под трубу, соединяющую верхнюю и нижнюю емкости, труба приваривается сварочным аппаратом. Длина трубы должна быть не меньше тридцати пяти сантиметров при диаметре в десять сантиметров. С помощью дрели по всей длине трубы просверливаются отверстия диаметром около одного сантиметра, достаточно сделать несколько таких рядов вдоль. Приблизительное их количество — пятьдесят штук.

Так же как и первую емкость, изготавливаем вторую, верхнюю. Это будущая камера сгорания печи на отработанном масле из трубы. Для крышки берется тот же материал, лист металла в шесть сантиметров толщиной. В этой крышке необходимо вырезать отверстие под дымоход. Из такого же листа металла шестисантиметровой толщины вырезается перегородка и с помощью сварочного аппарата приваривается к крышке, ближе к отверстию под дымоход. Теперь к трубе горелке приваривается верхний резервуар, будущая камера сгорания

Опять же важно, чтобы и эта крышка сидела очень плотно. Недопустимы зазоры и щели между крышкой и резервуаром

Итак, сама печь готова и следующим шагом будет сделать дымоход. Желательно, чтобы его конструкция была съемной, так как есть необходимость регулярно трубу дымохода от продуктов сгорания. Дымоход может являться керамическим, из стали или оцинкованной жести.

Места печки, соединенные при помощи сварочного аппарата, требуется тщательно зачистить наждаком и проверить на герметичность.

Самодельная печь в силах обогреть даже жилой дом. Для изготовления водяного контура печи достаточно установить сверху железный бак, наполненный водой и развести по помещению трубы. Ничего сложного в такой конструкции печи нет.

Водяной контур

Как сделать печь на отработанном масле

Количество автомобилей на наших дорогах растет из года в год. Повышается и уровень вредных выхлопных газов в атмосфере, увеличивается масса изношенных шин и запчастей на свалках. Однако, один вид автомобильных отходов все же может принести реальную пользу. Это отработка масла из двигателя и прочих узлов и агрегатов, применяющаяся многими автолюбителями и даже домовладельцами в качестве энергоносителя для обогрева гаражей и домов. Главную роль здесь играет печь на отработанном масле, чаще всего – самодельная. Цель нашей статьи – рассказать об устройстве подобных печек и способах их изготовления в домашних условиях.

Принцип работы печи на отработке

По принципу работы печь на отработанном масле является пиролизной. Под действием температуры сложные азотно-углеродные цепочки масляных молекул вначале расщепляются на элементарные химические элементы, затем окисляются кислородом воздуха, и наконец – охлаждаются, попутно преобразовываясь в совершенно безвредный азот и водяной пар.

Конструкция печи должна строго соответствовать проекту

Несмотря на то, что конструкция печи чуть сложнее устройства кастрюли, в ней происходят очень непростые процессы и нарушение условий их протекания легко может привести к появлению очень опасных окислов азота, известных под названием веселящий газ.

Если все размеры и форма печки выдержаны правильно – сгорание топлива будет очень эффективным и чистить дымоход от сажи и копоти почти не придется.

Конструктивно печка включает три основных зоны:

  • зона горения паров кипящего масла;
  • зона высокотемпературного горения продуктов пиролиза;
  • камера дожигания горючих соединений и понижающего температурного скачка.

Для более глубокого понимания работы, рассмотрим проверенную и очень распространенную конструкцию простой самодельной печки.

Нижняя камера представляет собой плоскую емкость с налитым маслом. После выхода печки в рабочий режим верхний слой масла закипает, получившийся пар загорается. В зоне горения образуется множество турбулентных потоков, которые играют роль дросселя, мешая свободному поступлению горящей смеси во вторую зону. Получается саморегулирование. Кроме того, под действием силы Кориолиса, именно турбулентные потоки закручивают горящие газы в вихревой поток, играющий решающую роль в последующих физических процессах.

Воздух, необходимый для горения масла, поступает через отверстие с заслонкой. Открыванием заслонки можно регулировать скорость сгорания и тепловую мощность печки. При полном закрывании заслонки печь постепенно затухнет.

Закрутившись в жгут, горящие масляные пары попадают во вторую зону, где происходит их высокотемпературное дожигание. Камера представляет собой трубу, определенного диаметра и высоты. Для практически неограниченного доступа воздуха в трубе делается множество отверстий. Вращающиеся газы активно перемешиваются с кислородом, процесс окисления проходит очень бурно и температура данной зоны легко может подняться до 800-900 и выше градусов. При такой температуре активность азота превышает активность кислорода и в верхней части второй зоны образуется большое количество вредных азотных и углеродных окислов.

Верхняя камера печки на отработке выполняет сразу две функции. Во-первых, там происходит окончательное кислородное дожигание несгоревших пиролизных остатков. Во-вторых, особая конструкция верхней камеры обеспечивает понижающий температурный скачок, во время которого азот теряет свою активность и снова вытесняется кислородом. В результате на выходе печки получается совершенно безвредный газообразный азот, горячий водяной пар и твердые частицы оксида углерода, выводящиеся в дымоход и частично оседающие на его стенках в виде сажи.

Чтобы все процессы происходили в строгом соответствии с теорией, а продукты сгорания не представляли опасности – лучше всего воспользоваться готовыми чертежами проверенной конструкции, эффективность и безопасность которой подтверждена не одним десятком энтузиастов.

Делаем пиролизную печь на отработке

Теперь вы знаете, как собрать печь из газового баллона своими руками. Работающий на отработке или на любом масле агрегат порадует вас большим количеством тепла. Например, представленная выше схема печи на отработке рассчитана на обогрев помещения площадью 70-80 кв. м. Давайте теперь рассмотрим схему создания пиролизного агрегата – то есть, небольшой буржуйки.

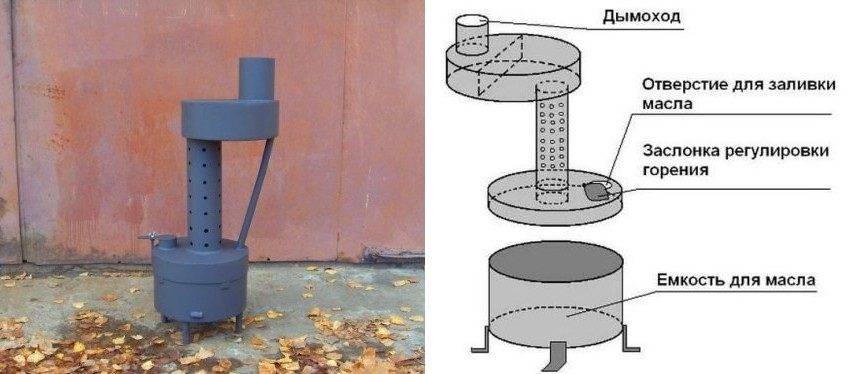

Схема сборки пиролизной печи, работающей на отработке.

Данная печь будет состоять из трех основных частей:

  • Емкость для масла с крышкой и заслонкой;
  • Камера сгорания/пиролиза;
  • Камера дожигания.

Венчается все это дымоходом. Его рекомендованная длина – не менее трех метров, но лучше всего работают дымоходы высотой 4-5 метров.

Емкость для масла делается из отрезка трубы диаметром 344 мм, ее высота составляет 100 мм. Снизу привариваем крышку из листового железа. Верхняя крышка у нас съемная, она делается из трубы диаметром 352 мм – к ней привариваются бортики высотой 600. В крышке делаем центральное отверстие под камеру сгорания диаметром 100 мм. Рядом делаем отверстие диаметром 60 мм – оно будет служить поддувалом. Это отверстие закрывается простой вращающейся крышкой.

Регулируя просвет поддувала, мы сможем регулировать интенсивность горения, что повлияет на температуру воздуха в помещении. Если полностью закрыть поддувало на работающей печи, она может потухнуть.

Делаем камеру дожигания – используем трубу диаметром 352 мм и высотой 100 мм. В нижней части делаем отверстие диаметром 100 мм, в которое вставляется труба камеры сгорания. В верхней крышке делаем отверстие диаметром 100 мм под дымоход. Внутри, поближе к дымоходному отверстию, привариваем небольшую перегородку шириной 330 мм и высотой 70 мм. Наша печь на отработке своими руками почти готова.

Осталось доработать камеру сгорания. Здесь все просто – берем дрель и сверло на 9 мм, сверлим 48 отверстий (6 рядов по 8 отверстий в каждом). При общей высоте трубы камеры сгорания 360 мм, отверстия должны располагаться на участке, отстоящем на 20 мм от нижней части и 50 мм от верхней части.

После завершения всех работ проверьте герметичность всех сварных швов – это позволит рассчитывать на максимальную эффективность печки.

Проверку работоспособности получившегося агрегата проводите на улице. Это убережет вас от возможного пожара и других несчастных случаев.

Приступаем к испытаниям печи – устанавливаем ее на улице, заливаем отработку в емкость для масла, сверху подливаем керосин. Аккуратно поджигаем, оставляя поддувало открытым. Спустя некоторое время, печка выйдет на рабочий режим – можно отрегулировать интенсивность горения с помощью поддувала. После этого печка переносится в помещение (оно должно быть проветриваемым).

Для того чтобы обогрев был максимально эффективным, установите печь на отработке в углу, а боковые стенки оббейте оцинкованным железом, чтобы все тепло отражалось внутрь помещения.

Горелка Бабингтона

Горелка Бабингтона отличается от других печей на отработанном топливе. В конструкцию попадает воздух под давлением, разрывая масляную пленку. Тем самым происходит распыление горючей жидкости. Воздух соединяется с топливом, и в результате сгорания горючего материала образуется тепло. На схеме хорошо виден принцип работы печи данного типа.

Устройство горелки Бабингтона

Для изготовления горелки Бабингтона понадобятся:
• распылитель;
• баллон;
• насос;
• паяльная лампа;
• контейнер для сбора отработки;
• защита от брызг.

Горелка мало чем похожа на настоящую печь, но при этом эффективно нагревает помещение. Некоторые элементы печки необходимо будет собрать вручную. Изготовление частей горелки Бабингтона:

  1. Корпус печи делается из пустого газового баллона. Необходимо убрать воронку для залива.
  2. Далее следует сделать отверстия для труб на месте воронки. Отверстия высверливаются сверлом в виде спирали по внутренней части. Трубы необходимо присоединить к конструкции при помощи сварочного аппарата. На нижней части трубы следует сделать крепеж для присоединения распылителя.
  3. Форсунка, или же распылитель, необходима для захвата воздухом отработанного масла и облегчения процесса розжига. Распылитель лучше всего изготавливать при помощи токарного станка. Основа делается из стержня с гладким хвостовиком. При помощи форсунки можно будет закрепить шланг к подводу масла. Наполовину стержня необходимо сделать метрическую резьбу. Труба должна быть диаметром в 16 миллиметров. Необходимо высверлить отверстие по всей длине распылителя, которое будет стыковаться с поперечной деталью. Место стыковки форсунки и шланга желательно защитить от воспламенения при помощи стального экрана.
  4. Чтобы топливо смешивалось с воздухом, необходимо разместить у конца топливной трубки полусферу. Подойдет как дверная ручка, так и болт со сферичной шляпкой. По центру сферы высверливается небольшое отверстие, через которое и будет производиться контакт.
  5. Отстойник топлива следует делать со специальной трубой, по которой масло будет обратно возвращаться в основной бак с топливом.

Конструкцию можно усложнить, приделав специальный вентиль для контроля подачи топлива. Также нужно убедиться в качестве сборки печи. Чтобы масло в горелке Бабингтона не подтекало, устройство необходимо сделать полностью герметичным.

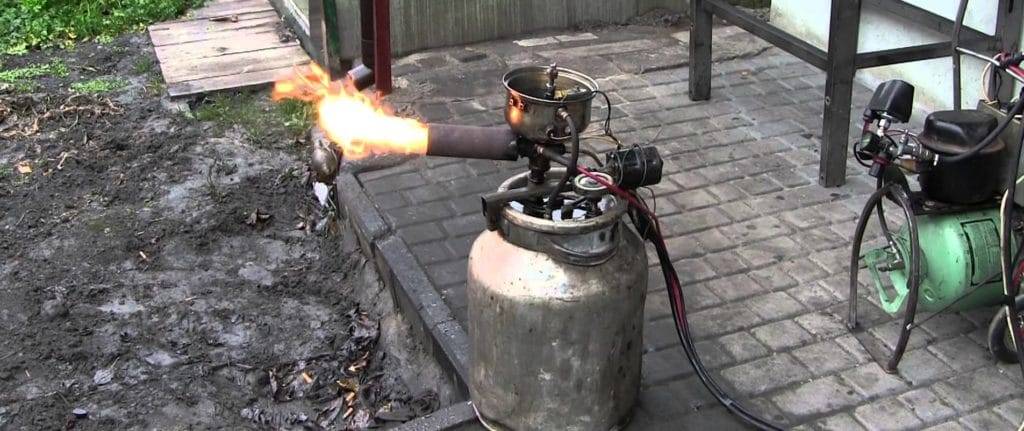

Горелка Бабингтона в действии

Не торопитесь выбрасывать отработанное масло. При помощи нескольких простых конструкций можно сделать качественный отопительный прибор. Печку можно использовать для отопления небольших помещений, а также как источник тепла на открытом воздухе. К минусам изделия можно отнести лишь неприятный запах, ведь продуктом сгорания является отработанное топливо. Также стоит учесть, что самодельная печь на отработанном масле нуждается в постоянном контроле, так как она является пожароопасной.

Пример расчета размеров печи

Как было сказано выше, расход топлива около 1…2 литра в час. При этом излучаемое тепло – около 11 кВт/час на каждый литр. Таким образом, печь может дать в час 11…22 кВт. Чтобы рассчитать необходимый объем топки с учетом времени горения, принимаем:

  • объем помещения (гаража) – 7х4х2,5=70 м.куб., площадь 28 кв.м.;
  • считаем, что на каждый квадратный метр помещения типа гаража требуется не менее 500 Вт (базовые 100 Вт, вводим коэффициенты для всех наружных стен, не утепленной крыши и фундамента, большого проема входа, металлической конструкции);
  • соответственно, на площадь 28 квадратов требуется 14 кВт энергии в час.

Чуть форсировав минимальной мощности печку (усилив тягу), мы получим требуемую температуру в помещении. Но расход топлива увеличится примерно до 1,5…1,6 л в час. Следовательно, для времени горения не менее 6 часов объем топки должен быть 10 л. Это соответствует 0,001 кубического метра, то есть емкость должна иметь размер, например, 10х10х10 см. В реальности объем топки превышает необходимый объем топлива в 1,5…2 раза, то есть размеры должны быть 20х10х10 см или более, для мини печки это подходит. Обычно принимают с солидным запасом, то есть 50х30х15 см. Это позволяет не доливать топливо каждый раз при розжиге.

Длина трубы 40 см, соответственно ее диаметр – 10 см. Площадь боковой поверхности цилиндра равна его высоте, умноженной на длину окружности основания (диаметр, умноженный на число π), в нашем случае 40х3,14х10=1256 см.кв. Соответственно, площадь всех отверстий одна десятая от общей – 125,6 см.кв. Учитывая, что площадь одного отверстия при диаметре 10 мм равна πх0,52=3,14х0,25=0,78 кв.см, для такой трубы потребуется 125,6/0,78=160 отверстий.

Обратите внимание! Принятое значение – площадь отверстий 10% от общей площади боковой поверхности трубы – условно! Количество отверстий при изготовлении принимается в том числе из условий прочности изделия и обычно заметно меньше!

Учитывая, что цилиндр в развернутом виде представляет собой прямоугольник 31х40 см, а отверстия следует размещать в шахматном порядке, нам придется сделать 12 вертикальных рядов по 13 или 14 отверстий каждый. Разметить вертикальные ряды просто – поделить любым геометрическим способом верхнюю или нижнюю окружность основания трубы на 12 частей и провести вертикальные линии сверления.

Расстояние между рядами будет 3,3 см. Разметить вертикальные ряды чуть сложнее, поскольку необходимо в каждом втором ряду смещать верхнюю (или нижнюю) точку разметки на половину расстояния между отверстиями. Учитывая, что нам необходимо делать отверстия не на краю трубы, добавляем к планируемому числу отверстий 1 и рассчитываем шаг: для 13 отверстий он составит 40/(13+1)=2,85 см, для 14 – 40/(14+1)=2,6 см.

Важно: при сверлении ось сверла должна быть направлена к оси трубы!

Как сделать печку на отработке своими руками: некоторые советы и пошаговая инструкция

Как уже говорилось, изготовление подобного агрегата сложным назвать нельзя, однако, в любой, даже самой простой работе есть свои нюансы. Сейчас попробуем разобрать изготовление простейшей печки капельного типа из газового баллона. Для этого понадобится:

  • непосредственно сам газовый баллон;
  • труба диаметром 100 мм (2 м);
  • уголок 5×5 см (около 1 м);
  • стальной лист, толщиной 4 мм (около 50 см2);
  • автомобильный тормозной диск;
  • шланг из маслостойкой резины и хомуты под него.

Приготовив все необходимые детали, можно приступать к изготовлению.

Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция

Для удобства читателя оформим пошаговую инструкцию в табличной форме.

Иллюстрация
Выполняемое действие

Первым делом нужно в дне баллона высверлить отверстие для выхода остатков газа. Чтобы предотвратить искры, сверло необходимо смачивать маслом. Обороты дрели должны быть минимально возможными.

Теперь при помощи болгарки можно вырезать отверстия по заранее подготовленному чертежу (некоторые из них будут представлены ниже).

Из листовой стали вырезаем донце с отверстием. Вырезанную среднюю часть выбрасывать не стоит – она нам пригодится позднее.

Примерно так будет располагаться донце в нашей печке. Примеряем его и вытаскиваем снова – с ним ещё предстоит некоторая работа.

Следующий шаг – подготовка трубы. Высверливаем в ней отверстия для подачи воздуха. Это необходимо для нормальной работы агрегата.

Вот таким образом сваривается готовое донце с перфорированной трубой. Сварочные швы должны быть качественными. Если у домашнего мастера нет опыта работы со сварочным аппаратом, лучше обратиться за помощью к профессионалам.

А вот теперь пригодится вырезанная из донца середина. Её следует приварить к тормозному диску от автомобиля.

В итоге получится вот что. Теперь, прорезав небольшое отверстие и приварив кусок трубы, получим полноценную муфту.

Можно начинать сборку

Обратите внимание на патрубок справа. Именно по нему в печку будет поступать отработанное масло.

Снаружи монтируем кран и присоединяем к нему шланг из маслостойкой резины.

Сверху газового баллона ввариваем остаток трубы – это и будет отвод дымохода.

Остаётся лишь вывести трубу дымохода наружу из помещения.

Поднять дымоход на необходимую высоту

Обычно она составляет 4 м. Этого достаточно для обеспечения нормальной естественной тяги.

Печка на отработке своими руками: чертежи, видеоинструкции и некоторые хитрости

Разобравшись в общих чертах, каков алгоритм выполнения работ, перейдём к чертежам и видеоинструкциям. Начнём с той же печи из газового баллона.

Печь на отработке из газового баллона: чертежи для изготовления

Рассмотрим чертежи печи на отработке своими руками.

Ниже можно ознакомиться с видеоинструкцией изготовления подобного агрегата.

Важно! Главное здесь − соблюдать пропорции. Но и это не гарантирует стабильную работу агрегата

В случае изготовления домашним мастером неудачного устройства стоит попробовать изменить диаметр труб на больший.

Видео и чертежи печи на отработанном масле с водяным контуром

Обогреватели с водяным контуром немного сложнее в изготовлении, однако, и эта работа под силу домашнему мастеру. Предлагаем ознакомиться с чертежами подобных агрегатов.

Видео, представленное ниже, поможет более полно понять алгоритм работ.

Котёл на отработке своими руками: чертежи и видеоинструкция изготовления

Естественно, что водяной контур подразумевает наличие котла. Именно о нём и пойдёт сейчас речь. Ниже представлены чертежи этой конструкции.

Ну и, конечно, видеоурок по изготовлению котла.

Как можно убедиться, чертежи горелок на отработке своими руками несложны, а значит, при наличии времени вполне можно попробовать собрать такой агрегат. Тем более, что затрат средств он практически не потребует.

Достоинства и недостатки применения отработки для отопления

Стоит отметить, что по тепловой мощности печь на отработке можно сравнить с электрическим обогревателем в 15 кВт, при этом потребуется порядка 0,5-2 литров топлива в час.

Принцип функционирования печи на отработке из газового баллона заключается в прямом нагреве воздуха. Целесообразно применять такие агрегаты в крупных помещениях – зимних садах и оранжереях, гаражах, складах и ремонтных мастерских. Если в автосервисе, например, постоянно есть большой запас отработанного масла, то его вполне можно использовать для отопления – и выбрасывать не нужно, и экономия на ресурсах.

Среди преимуществ отработки можно назвать:

  • отсутствие копоти и гари во время сжигания;
  • пожарная безопасность – сгорают только пары, а не само отработанное масло;
  • удобство в использовании.

Есть у этого топлива и ряд недостатков, в частности:

  • Неочищенное отработанное масло из автосервиса нельзя применять в котлах из-за большого количества примесей, поскольку засорятся основные элементы агрегата. Это чревато серьезными последствиями, вплоть до взрыва. В домашних условиях очистку сделать невозможно. Поэтому приобретать нужно специальное подготовленное масло.
  • По закону все предприятия, у которых скапливается большое количество отработанного масла, должны заключать договора на его утилизацию со специальными фирмами. Это платные услуги. Поэтому забрать у них отработку совершенно бесплатно вряд ли получится.
  • При отрицательной температуре отработка замерзает. Поэтому для нее нужно найти место для хранения или же углубить емкость с маслом в землю, ниже уровня промерзания грунта.

Как изготовить своими руками печь на отработке проще всего

Для того, чтобы самостоятельно сделать печку для гаража, которая в качестве топлива будет потреблять отработанное автомобильное масло, нужно найти старый газовый баллон. Перед тем, как начать его разрезать, нужно выпустить весь остаточный газ и слить конденсат. После этого баллон промывают водой, чтобы исключить даже саму возможность воспламенения. Для разборки баллона, нужно спустить с него газ с помощью нажатия на клапан.

Пример самодельной печи, изготовленной из газового баллона

После полного спуска газа, клапан нужно отвинтить. Если сделать это невозможно, то придется в донной части баллона просверлить небольшое отверстие, диаметром 10 мм. Для этого берем дрель и в центре дна сверлим, не нажимая сильно, чтобы не получить искры. Для уверенности место сверления постоянно поливаем водой. Как только отверстие будет готово, внутрь баллона наливают обычную воду и промывают его. Затем воду сливают и размечают места разрезов на баллоне.

При изготовлении из газового баллона печи на отработке своими руками, чертеж которой был представлен ранее, необходимо отрезать нижнюю часть. Ее высота 20 см. К ней приваривают ножки, которые можно сделать с возможностью регулировки для удобства установки на любой поверхности.

Монтажные размеры печи из бочки для создания своими руками

Из нижней части делают первичную камеру сгорания. В нее будет заливаться отработанное масло, которое в процессе регулируемого горения будет нагреваться и разлагаться на летучие фракции. Верхнюю часть этой камеры закрывают круглой крышкой из стали толщиной 4 мм. Она обязательно должна легко сниматься при необходимости, так как внутренняя поверхность камеры нуждается в еженедельной тщательной очистке от шлаков.

В середине крышки прорезают отверстие с диаметром 10 – 15 см. На него приваривают трубу длиной 50 см, в которой просверливают множество 10 мм. отверстий. Труба должна быть толстостенная, не менее 4 мм. В этой же крышке сбоку делается отверстие меньшего, до 5 см диаметра. В него вставляют небольшую трубку с заслонкой. Она играет роль горловины для заливки масла и дросселя для управления поступления воздушной смеси в топку.

Печь на отработке, сваренная из листового металла

Так как, созданная своими руками, печь на отработке, нуждается в отводе дыма без выхлопа огня, то из верхней части баллона изготавливают еще одну камеру, в которой отработавшие газы остывают перед вылетом в трубу. Внутри этой камеры имеется перегородка, предотвращающая прямое попадание огня в выхлопную трубу. Раскаленные газы успевают полностью догореть в этой камере пока огибают данную перегородку.

Создание печи на отработке своими руками

Такая печь работает следующим образом. Через отверстие в камере сгорания заливается отработанное масло на две третьих ее объема. Там оно и поджигается. Когда горение усилится, заслонку прикрывают. Это обеспечивает более экономный расход масла и его полное выгорание. Не сгоревшие сразу фракции при нагревании поднимаются в дырчатую трубу, где контактируют с воздухом, после чего воспламеняются и сгорают, выделяя тепло в большом количестве. Отработанные газы попадают в верхнюю камеру, где происходит их окончательное догорание и выхлоп в трубу.

Так из обычного газового баллона можно сделать печь на отработке. Чертеж со всеми деталями и их размерами можно посмотреть на фото.

Как пользоваться печью

Чтобы задекорировать печь и сделать ее более привлекательной внешне, можно изготовить специальную краску. Пропорции ингредиентов такие: на 500 г жидкого стекла понадобится 200 г пудры алюминия и 20 г мела. Краски получается много, так что можно пропорционально уменьшить количество ингредиентов.

После интенсивного встряхивания все компоненты перемешиваются, и краску можно смело наносить на печь обычной кистью.

Обратите внимание на ряд правил безопасности в процессе эксплуатации печи:

устанавливать агрегат нужно подальше от сквозняков;
недалеко от печи нельзя оставлять легко воспламеняющиеся предметы и вещества;
со всех сторон печи должно быть около 50 см зазора;
важно избегать попадания воды в емкость с маслом, поскольку это приведет к расплескиванию кипящего топлива через горелку;
дымоход должен быть герметично соединен с агрегатом;
топливом для такой печи может быть только техническое масло.

Прогрев печи до рабочих температур происходит в течение 5 минут. В бак для топлива заливают отработку на 2/3 его емкости, а сверху вливают около 20-30 г растворителя или бензина. Поджигают фитиль на проволоке и сквозь отверстие для заливки масла поджигают им бензин. Так масло будет быстрее разогреваться, чтобы началось испарение. Когда пары загорятся в горелке можно увидеть устойчивое пламя, подпитывающееся поступающим кислородом. С помощью поддувала можно слегка регулировать интенсивность горения.

Обратите внимание, что горящую печь без надзора оставлять нельзя.
