Клеммы для соединения проводов: какие клеммники лучше и как с ними работать

Как соединить алюминиевый и медный провод: некоторые секреты

Соединение жил, изготовленных из различных материалов, проблематично. Если смонтирована скрутка меди с алюминием, она быстро окисляется, контакт ухудшается, и электропровод начинает греться. Как соединить алюминиевый провод с медным, если нет возможности применения клеммников? Оговоримся, что при монтаже электропроводки в квартире или частном доме такого случиться не может. Сечение жил позволяет использование клеммников или обжимов.

С такой ситуацией могут столкнуться электромонтеры, когда от частного дома идет медный кабель, а воздушная линия из алюминия. Кто-то может сказать, что возможно намотать медь поверх алюминия на максимально возможную длину для улучшения контакта. Возможно, это бы помогло, если бы не один нюанс. При больших нагрузках медный кабель отрежет нулевую жилу алюминиевой трассы, оставив идущие следом дома без электричества. В этом случае медь наматывается растянутой (не плотной) спиралью для уменьшения вихревых токов. Поверх медной жилы наматывается алюминиевая, уже полотно, исключая просветы. Медной жилы видно быть не должно. Только в этом случае можно надеяться на штатное функционирование. Но, вернемся к квартире.

Сгоревшая скрутка меди с алюминием. Так делать нельзя

Лучше всего для соединения между собой медных и алюминиевых проводов использовать самозажимные клеммы «Wago» 222 серии. Но и тут без нюансов не обходится. В гнездо, куда будет помещен алюминиевый провод, нужно вкачать немного графитовой смазки. Она исключит процессы окисления. Гнездо, где будет медь смазывать не нужно.

Клеммные зажимы

Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено. Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения

И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться

Выходом из такой ситуации как раз и являются клеммы.

Клеммная колодка

Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы. Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками

Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

Как использовать клеммные колодки показано в этом видео:

https://youtube.com/watch?v=AfdybUU-7tE

Клеммы на пластиковых колодках

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

Самозажимные клеммы

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шинке. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO

О преимуществах и недостатках рассказано в этом видео:

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

  • надежность;
  • механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

  • зачистка изоляции;
  • зачистка проводов до чистого металла;
  • провода нужно скрутить и вставить в гильзу;
  • проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

  • зачистка изоляции;
  • зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
  • на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
  • конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

  • зачистка изоляции на 5-7 мм;
  • удаление оксидной пленки;
  • установка проводников в гнезда друг напротив друга;
  • фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

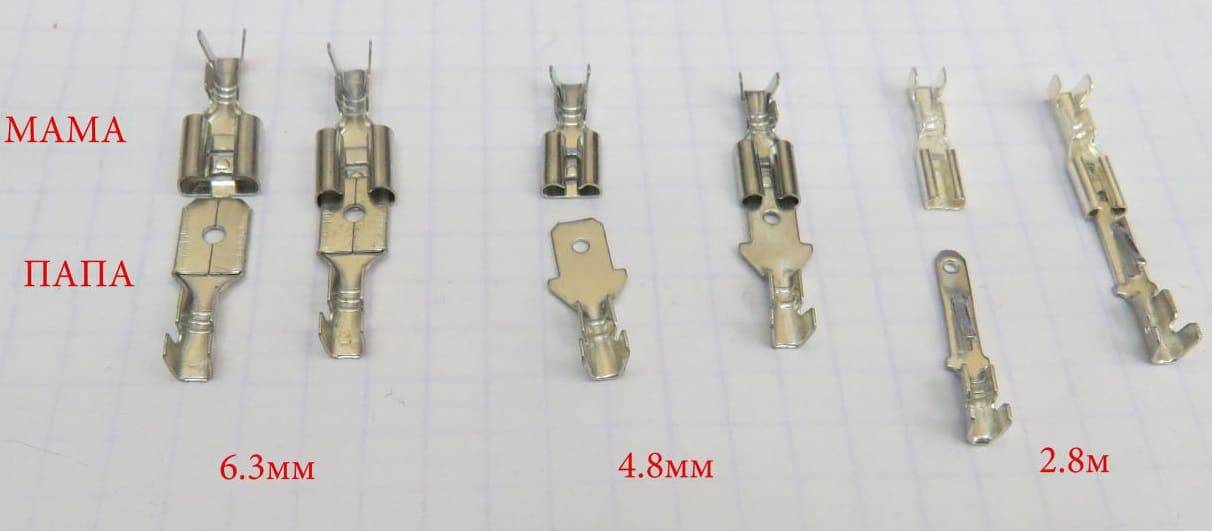

  • ножевые и штыревые;
  • винтовые;
  • зажимные и самозажимные;
  • колпачковые;
  • ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

  • дешевые приборы обладают низким качеством;
  • соединить можно только 2 провода;
  • не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

  • С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
  • С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

  • в первых соединение производится внутри изделия;
  • во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Несколько советов по применению Wago

Если вы собираетесь применять подобные клеммники в осветительных сетях либо в каких-то других, имеющих ограничение по току до 10 А, то используйте зажимы Wago смело, никаких нюансов и тонкостей здесь знать не нужно.

При использовании клеммников в сети с нагрузкой от 10 до 20 А, важную роль играет чистота поверхности проводника. Помимо этого в цепи обязательно должен быть установлен защитный автомат (на 10, 13, 16 либо 20 А).

При нагрузке свыше 25 А лучше отказаться от применения клеммных зажимов Wago, а воспользоваться пайкой, сваркой или опрессовкой проводов.

Можно самостоятельно усилить надёжность соединительного зажима, например Wago 733. Если у вас нагрузка достигает предельных величин, то поступите следующим образом. Зачистите жилы соединяемых проводов на 20-30 мм и вставьте их как положено в клеммник. Теперь, поворачивая зажим по часовой стрелке, скрутите оставшиеся оголённые части проводов и заизолируйте их. Будьте уверены, надёжность такого контакта выросла в несколько раз.

Что лучше использовать, скрутку или Ваго

В электрической цепи разрыв наиболее вероятен в месте соединения кабелей. Причиной разрыва является возникновение переходного сопротивления, которое чаще всего начинает выходить за пределы нормы при плохом контакте между проводниками. В результате может произойти перегрев, оплавление изоляции и короткое замыкание.

В ближайшем прошлом скрутки пользовались большой популярностью. Иногда их концы паяли или скрепляли сваркой, что существенно продлевало срок службы. Сейчас технология скручивания проводов без запайки или сварки концов запрещена нормами ПУЭ. Ваги используют для соединения проводов сравнительно недавно, они разрешены законом и считаются более надежными и простыми в использовании, чем скрутки.

Преимущества Ваго перед скруткой

  • Проще монтировать, не требуют наличия опыта и специальных знаний.
  • Универсальные зажимы, содержащие технический вазелин, позволяют соединять алюминиевые провода с медными.
  • Удобнее в плане переделывания соединения и перебирания проводов, так как на одно соединение расходуется 10–12 мм кабеля, в отличие от скрутки, которая требует 10 см за один раз. Делая скрутку вторично, можно попасть в ситуацию, когда потребуется перекладывать весь кабель, так как запас расходуется значительно быстрее.
  • Не требует дополнительной изоляции от влаги и воздуха.
  • Плотность контакта не ухудшается со временем.

Преимущества скрутки перед зажимом Wago

  • Новая скрутка имеет лучшие показатели сопротивления, чем Wago.
  • Выдерживает серьезные нагрузки.
  • Можно делать без покупки дополнительных предметов, инструментов и приспособлений. Требуется лишь наличие изоляции и пассатижей.

На первый взгляд может показаться, что скрутка лучше, чем Wago, так как показатели сопротивления у нее ниже, делается она быстро и без привлечения дополнительных инструментов. Многие сторонники скрутки апеллируют этими фактами, а также демонстрируют наглядные опыты, когда испытывают два соединения под запредельной нагрузкой и Ваго оплавляется быстрее, чем изоляция скрутки.

В реальности такие опыты демонстрируют лишь устойчивость соединений к нагрузкам. Никто не ставит опыты на скрутках 10-ти летней давности. Известно, что за счет периодического нагрева и охлаждения кабели скрутки то расширяются, то сжимаются, поэтому постепенно контакт ухудшается. И чем старше скрутка, тем хуже контакт и все остальные показатели. Также скрутка требует сноровки и опыта от электрика. Если ее делает не профессионал, то результаты могут быть весьма плачевными.

Скрутка или клеммник что лучше

Многие опытные электрики этот вопрос ответят, что скрутка гораздо надёжней, чем клеммник и что «хорошая скрутка всех переживёт».

В чём-то они окажутся правы, но лишь отчасти, потому-что здесь надо принять во внимание многие важные факторы: материал токоведущих жил коммутируемых проводов, их электрохимическая совместимость или несовместимость (напр. медь и алюминий), сечение проводов, длина скрутки, нагрузка сети и т

д.

Однако, в нормативных документах, регламентирующих правила выполнения электромонтажных работ, в частности – ПУЭ (Правила устройства электроустановок), конкретно в пункте 2.1.21, чётко сказано о запрете на соединение проводов методом скрутки:

Как видим, ПУЭ разрешает всего 4 вида соединений проводов и скрутки среди них нет. Поэтому бесконечные споры и дискуссии о достоинствах или недостатках скруток теряют всякий смысл, ведь ни один пожарный инспектор не одобрит электроустановку, если коммутация её проводов выполнена скрутками.

Пайка или сварка существенно увеличивают время монтажа, процедура эта гораздо более продолжительная, чем с использованием клеммников — нужно снять изоляцию с проводов, облудить каждый провод, если это пайка, подключить сварочник, после изолировать все провода.

В случае необходимости перекоммутировать провода (напр. добавить провод) тоже есть свои трудности — снять изоляцию, снова паять (варить). С клеммниками всё намного проще, но лучший контакт достигается с использованием сварки или пайки.

Существуют разные по своему исполнению, особенностью конструкции виды клеммников, подходящих для соединения проводов электропроводки квартиры, дома.

  • Вот основные и наиболее распространённые среди них:
  • Самозажимные клеммники могут иметь от 2 до 8 мест для проводов с минимальным сечением 0,75 мм2 и максимальным — 2,5 мм2. Способны выдержать нагрузку до 4-5 кВт (24 А).
  • Такие зажимные клеммники очень удобны в монтаже, сильно сокращая его время — не нужно скручивать, а затем изолировать провода. Но, занимают больше места в распаячных коробках, в отличие от скрутки, которой можно придать любую форму, уложить, согнув её как угодно.
  • Соединительные винтовые клеммники предназначены для соединения проводов между собой. Это наиболее распространённый вид клеммников. Обычно применяются для коммутации проводов в распределительных коробках.

Материал:

Зажимы соединительные изолирующие (СИЗ), применяются для соединения однопроволчных жил проводов, имеющих суммарное максимальное сечение до 20 мм2 и минимальное – от 2,5 мм2 (в зависимости от производителя СИЗ).

Имеют изолированный корпус из полиамида, нейлона или огнеупорного ПВХ, благодаря чему провода не нуждаются в дальнейшей изоляции, в который запрессована анодированная коническая пружина.

При соединении проводов, с них снимают изоляцию (на 10-15 мм), собирают в один пучок и накручивают на них СИЗ (по часовой стрелке) до упора. Колпачки СИЗ очень удобны и просты в монтаже, но сильно проигрывают силовым клеммникам в качестве скрутки, поэтому предпочтение всё-таки лучше отдать клеммникам, например, барьерным.

Достоинства и недостатки видов соединении

Всем, кто верит в закон Ома понятно, что качество контакта пропорционально площади соприкосновения проводников и зависит от надежности соединения между ними. Часто, при монтаже очередного объекта, между молодыми и опытными электриками возникает спор, какой вид соединений проводов выбрать.

Обычно, опытные электрики отмечают скрутку как самый надежный тип соединения и приводят в качестве аргумента объекты возрастом до 100 лет, где скрутки надежно «стоят». Никакие клеммники пока не могут похвастаться такими внушительными сроками эксплуатации. Их просто еще не было в природе.

  1. Во-первых, ПУЭ четко говорят о запрете соединения проводов просто скруткой. При скрутке необходимо или сваривать, или спаивать провода.
  2. Во-вторых, пайка или скрутка резко увеличивают время монтажа, по сравнению с клеммниками. Последнее обстоятельство, вероятно, самый весомый аргумент.

Все знают, что время — деньги. Но далеко не все задумываются, что цивилизация повернула на дорогу изготовления одноразовых изделий. И клеммники аналогичны одноразовым лезвиям для бритья.

Клеммы

Так что же такое клеммы? Это специальные приспособления для соединения кабелей и проводов. Клеммник (клеммная колодка) имеет в своем строении два или более металлических контакта, которые оснащены креплением для проводов. И все это находиться в корпусе из материала, не пропускающего электричество.

Постепенно, но очень уверенно клеммные соединения приходят на смену паяным соединениям. При их сравнение, можно обнаружить, что по своей надежности они практически равнозначны. Но в то же время клеммная колодка является более экономически и экологически оправданным устройством.

Что представляют собой клеммы

Электроустановочные элементы служат для стыкования кабелей. В конструкции два или больше стальных контактов с крепежными деталями для фиксации проводов.

Особенности клемм:

  • механическая клеть (зажим), без корпуса или в коробке;
  • для фиксации есть винты, пластины, пружины;
  • предусмотрены варианты с установкой нескольких сетевых проводников внутри;
  • корпус чаще делают из пластика, на нем дополнительно предусматривают рычажки, шины, фланцы.

Характеризуют продукцию по силе тока, сопротивлению и выдерживаемому вольтажу.

Другие характерные показатели:

  • Температурный режим — определяет возможность применения в экстремальных условиях. Стандартно — -40° − +105°С, но есть варианты с выдерживанием однократного скачка до +250°С, с постоянной работой при +130°С.
  • Наибольшее усилие затягивания — обычно в диапазоне 0,2 Nm – 2,5 Nm. Снижение параметра увеличивает силу прижима проводного конца к поверхности. Одновременно повышается риск отрыва или отстегивания.

Как соединяете провода?

Скруткой
47.54%

Пайкой
9.84%

Коннекторами
42.62%

Проголосовало: 61

По типу монтажа

Встречаются различные модификации, чтобы обеспечить требуемый тип соединения.

Стандартная классификация по способу установки в сети:

  • проходные зажимы — скрепляют концевые проводники, которые подходят к клеммнику с двух сторон;
  • концевые элементы — в них провода заводятся с одного бока, соединяются внутри;
  • кросс-модули существуют для параллельного стыкования кабелей из нескольких магистралей;
  • барьерный тип — на корпусе предусмотрены клеммные перемычки с одного края, а с другого расположены паечные соединения;
  • разъемные модули — имеют с одного бока разъемные контакты, а с другой стороны стоят клеммные перемычки.

Соединители также различают по типу используемого кабеля, например, многожильный, одножильный, жесткий или мягкий.

По конструкции

Винтовой соединитель

Чаще используют винтовую конструкцию подсоединения — так провод и зажим стыкуются наиболее плотно на обширной площади, благодаря значительному прижиму. Из винтового соединителя можно быстро и легко снять провод при необходимости.

Винтовое соединение требует определенной сноровки и большего времени. Есть опасность ослабления прижима при вибрации, выпадения болтов, поэтому производители используют модернизированные шурупы.

По устройству различают варианты:

  • пружинный контакт;
  • ножевой зажим;
  • торцевые, концевые.

В пружинных моделях контакт проводника и поверхности пластины обеспечивается без винтов, посредством защелкивания на пружинах. Качество стыка не зависит от умения мастера, такие соединения легко выдерживают вибрацию.

Клеммы с ножевым прижимом также дают контакт без завинчивания болтов. Основная деталь — электропроводящий нож, разрезающий оболочку провода и упирающийся в кабельную жилу. Такие клеммники применяются реже. Их ставят для подсоединения к нулевому проводу, если такой нельзя резать в соответствии с техникой электробезопасности.

Рекомендации по соединению проводов

Раньше использовали простые скрутки одно- и многожильных проводов, но правила устройства электроустановок (ПУЭ) не разрешают использовать такие стыки. Допускается сварка, пайка, опрессовка, болтовые, винтовые, пружинные соединения. Скрутки можно использовать при временном присоединении концов провода, если ведутся ремонтные работы (проверка, тестирование).

Клеммники решают возможность такой стыковки, если к старой алюминиевой проводке нужно пристыковаться медным гибким кабелем. В случае касания меди и алюминия между ними ставят анодированную шайбу из металла.

Выводы и полезное видео по теме

Видеороликом ниже демонстрируется сравнительный анализ фирменных клеммников с продуктами, являющимися полной подделкой и достаточно широко представленных на рынке.

Рассматривается момент – как отличить фирменную самозажимную клемму от подделки:

Устройства самозажимного действия, при помощи которых организуется электрическое соединение, являются удобными и практичными. Но при всех преимуществах таких аксессуаров, их применение несколько ограничено технико-эксплуатационными параметрами.

Но развитие подобных устройств активно продолжается. Не удивительно, если в ближайшее время будут появляться своего рода универсальные клеммы для работы в разных условиях.

Расскажите о том, как ремонтировали или модернизировали электросеть, используя зажимные соединители. Поделитесь технологическими нюансами, которыми стоит воспользоваться начинающим электрикам. Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, публикуйте фото и задавайте вопросы по теме статьи.
