Газонокосилка своими руками из стиральной машины — процесс изготовления

Процесс создания

Начальная стадия самостоятельного создания газонокосилки заключается в подборе деталей

Самое важное – наличие двигателя. Его можно взять из уже неэксплуатируемой бытовой техники, можно изъять из какого-нибудь электроинструмента:

  • дрели,
  • пылесоса,
  • бензопилы,
  • болгарки.

Минимальный требуемый параметр двигателя – 500 В. Лучше 1000 В. Так можно будет трудиться на незначительных оборотах. Да и заточка ножей станет обязанностью более редкой. На подбор двигателя влияют диаметр ножа и совокупные габариты данной техники. Чем больше рабочая площадь для неё, тем выше должна быть мощь у двигателя.

Для каркаса нужен кусок металла, либо фанера толщиной от 8 мм. Здесь потребуется создать и защитный металлический кожух. Так будет сокращена вероятность поломки газонокосилки.

Нужный инструментарий здесь:

  • сварочная техника;
  • ножовка (вид по металлу).
  1. Сначала готовится каркас для мотора. Хоть и годится фанера, но лучше взять лист металла толщиной хотя бы 3 мм. Он более устойчив к деформациям. Размер каркаса определяется длиной ножа и шириной газонокосилки (этот параметр обычно не более 60 см). Из этого листа вырезается квадрат со стороной, аналогичной ширине этого агрегата. В центре квадрата создаётся отверстия для мотора. Крепление фланцевого двигателя к каркасу должно осуществляться валом вниз. Если у двигателя есть ушки, к каркасу привариваются ещё одни крепления.
  2. Для изготовления самого простого кожуха задействуется металлическая консервная банка. Кожух лучше сделать высоким, так он станет защитником и для электрики газонокосилки. Его нужно надеть на вал двигателя. После чего надеть нож (тщательно заточенный). Весь механизм соединяется болтом. К каркасу приделываются колёса. Для них к нему необходимо приварить уголки с отверстиями. Диаметр колёс должен позволять ножу свободно проходить на 5-7 см выше грунта. Если он будет идти ниже, то останется в земле. Если выше – будет мять траву, а не резать.

Пример каркаса (фото):

  1. Ручку требуется подредактировать под рост основного пользователя будущей газонокосилки. Её оптимальная длина – порядка 90 см.

Совет! Сделать себе защиту от срезанной травы можно, приделав сетку над газонокосилкой.

Самая примитивная самодельная газонокосилка

Создана практически из металлолома.

В первую очередь необходимо определить, какой инструмент эффективно заменит обычную ручную косу при уходе за участком. Возможно, плотная засадка, частые кусты и клумбы не обеспечат доступ к окашиваемой площади, и тогда «вихры» травы нужно будет убирать вручную. Газонокосилку своими руками нужно собирать для скашивания площади, больше 4 соток.

Выбрать способ приведения в движение резаков – основа сбора необходимых узлов. Ножи можно приводить в движение:

  • вследствие ручного воздействия, толкания вперёд механизма, что требует большой физической силы;
  • используя электрическую энергию однофазного или трехфазного тока;
  • мотором от аккумулятора;
  • используя двигатель внутреннего сгорания, двух или четырехтактный.

Определившись с энергетической составляющей, потребуется выбрать колёса, рукоятку, платформу для сбора газонокосилки своими руками. Собрать необходимый крепеж и составляющие схемы подключения, защиты и соединения.

Электрическая газонокосилка состоит из:

  1. Каркаса, на который устанавливаются все функциональные элементы;
  2. Двигателя, обеспечивающего вращение рабочей части косилки;
  3. Ножей, осуществляющих скашивание травы;
  4. Кожуха, защищающего ноги оператора;
  5. Колес, позволяющих перемещать газонокосилку по участку в процессе работы;
  6. Ручки управления, дающей контроль над аппаратом;
  7. Фрагментов системы питания, к которым относятся УЗО (устройство защитного отключения) и шнур с вилкой.

Устройство электрической газонокосилки включает в себя ненужные детали, которые хранятся в гараже или сарае

ИзображениеОписание
  Подбираем материал.

Идеальным вариантом в качестве сырья для создания каркаса станет металлический лист толщиной 2-3 мм.

  Режем металл.

Если лист слишком велик, то его следует обрезать с помощью болгарки. Для рассматриваемой затеи вполне подойдёт квадрат со стороной 500 мм.

  Проделываем отверстие.

Посередине получившейся секции понадобится сквозное отверстие под вал двигателя. Сделать его можно двумя способами:

  • Вставить в дрель специальную коронку и высверлить нужный проём. Но стоит такая насадка недёшево, и покупать её специально для решения одной лишь описываемой задачи нерационально;
  • Насверлить по окружности отверстий обычным сверлом по металлу, а потом выбить образовавшийся внутри круг.

Как сделать триммер из дрели и болгарки

Для того чтобы сделать триммер из дрели много материалов и инструментов не понадобится. Не нужно будет также разбирать дрель, для того чтобы сделать из неё ручной триммер своими руками.

К тому же, заменой дрели может послужить аккумуляторный шуруповёрт, который может быть подсоединён к автомобильному аккумулятору для увеличения продолжительности работы триммера.

Изготовление триммера из дрели своими руками

Основные требования к самодельному триммеру в первую очередь предъявляются к его безопасности. Нож самодельного триммера очень острый, поэтому наличие защитного кожуха на триммере является обязательным условием.

То же самое относиться и к рукоятке триммера, на которой будет зафиксирована дрель. Рукоятка должна быть выполнена из прочных материалов, можно конечно и из древесины, однако лучше использовать для этих целей алюминиевую трубу.

Кроме этого, работать с триммером после его сборки должно быть не только максимально безопасно, но и удобно. Поэтому обязательно следует подогнать держатель триммера под свой рост, может быть, установить на него дополнительную рукоять сбоку и т. д.

Сначала подготавливается рукоять триммера, на которой следует закрепить дрель. Для фиксации дрели нужны будут длинные болты и металлические хомуты. Обязательно провод питания дрели должен быть примотан к ручке триммера. Нельзя чтобы провод болтался и представлял собой опасность при попадании его под режущий элемент триммера.

Как сделать нож для триммера: материалы

Нож самодельного триммера крепиться к дрели гайкой и болтом, который зажимается в патроне. Обязательно перед этим нужно не забыть и установить на триммер защитный кожух, чтобы обеспечить собственную безопасность во время скашивания травы.

Нож для триммера может быть сделан из инструментальной стали или из другого очень прочного материала. Следует знать, что чем меньше будет по толщине нож триммера, то тем лучше он будет справляться с резкой травы. Длина ножа триммера зависит в первую очередь от защитного кожуха и ширины захвата скашиваемой травы. Чаще всего длина ножа триммера не превышает 30 сантиметров.

Триммер из болгарки своими руками

Вопрос о том, как сделать триммер из болгарки своими руками, решается примерно таким же самым образом, как и вышеописанное изготовление триммера из дрели. Здесь существует лишь небольшое отличие в креплении болгарки к держателю. В качестве ручки для триммера может быть выбрана металлическая труба, к которой на конце нужно приварить пластину с отверстием для фиксации болгарки болтом.

Небольшие изменения коснулись и ножа самодельного триммера. В случае с использованием болгарки, здесь нож не в виде длинного прямоугольника. Нож самодельного триммера из болгарки сделан из диска по бетону, с предварительно срезанными острыми гранями, которые как раз и предназначены для скашивания травы.

Вопрос о том, как сделать триммер из дрели или болгарки вполне решаем и самостоятельным путём Главное не забывать о технике безопасности и тщательным образом изучить данный вопрос.

Только после этого, можно смело браться за изготовление триммера своими руками.

Ручка самодельной косилки электрической

Ручку можно сделать любой длины и формы – по усмотрению мастера. В практике часто используют шасси от детской коляски, чем решают сразу три проблемы, поскольку она служит одновременно каркасом, ручкой и колесами. Если нет коляски, ее делают из труб или черенков садового инструмента.

На завершающем этапе подсоединяют шнур и устанавливают сетку, защищающую от срезанных сорняков. Крепится сетка над газонокосилкой. На этом работа по сборке газонокосилки закончена, и можно переходить к ее испытаниям.

https://youtube.com/watch?v=1t4BvFIUNnM

Какие самоделки из болгарки можно сделать?

Учитывая высокие обороты двигателя и его мощность, а также наличие специального редуктора, из болгарки выходят отличные станки и приспособления.

Начать, пожалуй, нужно с самоделок, которые обязательно пригодятся в домашнем хозяйстве, например, самодельного триммера.

Триммер из болгарки

Самодельный триммер с использованием болгарки не отличается особой сложностью в изготовлении. Единственным его недостатком, является потребность в электроэнергии, и длинном удлинителе. Чтобы сделать триммер из болгарки своими руками, придется соорудить длинную и прочную рукоятку, с одного края которой, металлическими хомутами можно было бы закрепить рассматриваемым инструмент.

Однако лучше всего будет перестраховаться и сделать специальное металлическое крепление с колесиками, под установку болгарки. Вверху крепления следует приварить кусок трубы для подсоединения длинной рукоятки из пластика или древесины

Важной особенностью триммера из болгарки является то, что для скашивания травы, лучше всего использовать не леску, а тонкий трос

Газонокосилка из болгарки

Большей надёжностью, да и безопасностью, обладает газонокосилка из болгарки. Такой инструмент для скашивания травы очень устойчив и удобен в работе, его не нужно носить все время в руках. Конструкций самодельных газонокосилок и схем в интернете, не счесть. Однако все они сводятся к одному и тому же.

Основание — для его изготовления можно приспособить старую ненужную тачку кравчучку или сделать своими руками из куска толстой фанеры, листовой стали и прочих материалов. Поверх основания надежно закрепляется болгарка, вал которой продет через отверстие, вниз.

На валу болгарки надежно фиксируется переходник для установки острых ножей, которые можно сделать из тонкого стального листа. Кстати, конструкция подобной газонокосилки уже описывалась ранее, в прошлом выпуске строительного журнала, статья про самоделки из стиральной машины.

Сверху, лучше сразу же накрыть болгарку герметичным корпусом, чтобы избежать попадания в двигатель и редуктор, травы с мусором. Для управления самодельной газонокосилкой из болгарки, также нужно предусмотреть кнопу включения и выключения на рукоятке, в удобном месте, или розетку для подсоединения удлинителя.

Зернодробилка из болгарки

Если вы занимаетесь домашним хозяйством и вам приходится все время готовить корма для животных, то самодельная зернодробилка из болгарки, сделанная своими руками, придется очень кстати.

Чтобы сделать самодельную зернодробилку, потребуются следующие материалы:

  1. Тонкая жесть для изготовления корпуса с ситом и приёмника для зерна;
  2. Фанеры для вырезания основания под зернодробилку;
  3. Сталь для изготовления ножей или готовые их варианты от овощерезки.

Итак, начнём с самого интересного, с изготовления основы. Для этого придется взять прямоугольный кусок фанеры, размерами 50 на 40 см. Ближе к краю нужно будет приложить болгарку и обвести её контуры для вырезания отверстия в фанере. Впоследствии болгарка будет закреплена прямо в отверстии посредством металлических болтов и пластины.

Затем можно браться за изготовления корпуса, в котором будет происходить измельчение зерна. Делать его лучше всего из тонкой жести. После изготовления корпуса, в днище следует насверлить множество отверстий, диаметром не более 3 мм. Через отверстия, как в сите, будет проходить измельчённое ножами зернодробилки, зерно.

Ножи, как и было, сказано выше, лучше всего сделать из полоски тонкой стали. Для удобства крепления, нож можно зафиксировать прямо гайкой от болгарки, проделав в нем предварительно подходящее под диаметр штока отверстие. Теперь останется сделать приёмник для засыпки зерна в зернодробилку. Сделать его можно также из жести или из пластиковой бутылки на 5 литров с отрезанным дном.

Альтернативный вариант – косилка из бензопилы

Бензиновая газонокосилка отличается более высокой производительностью. Модель на основе бензопилы способна работать в непрерывном режиме долгое время. Конструкция практически такая же, как и у электрического собрата, единственное отличие – применение топливного двигателя.

Для такой косилки подойдет мотор от бензопилы «Дружба» или «Урал». Первым делом изготавливается рама, колеса и рукоятка по технологии, описанной в предыдущем разделе. Дальнейшие действия выполняются в таком порядке:

  1. Отсоединить от бензопилы шину и «штурвал».
  2. Рычаг управления (штурвал) зафиксировать на рукоятке.
  3. Выполнить удлинение топливного шланга и удлинить трос регулировки дроссельной заслонкой карбюратора.
  4. Редуктор с двигателем развернуть на 90°, чтобы вал движка располагался снизу.

В отличие от газонокосилки из стиральной машинки, здесь нельзя просто прикрепить лезвия к валу двигателя. Необходимо изготовить своеобразную насадку из двух труб различного диаметра. Алгоритм создания рабочего узла скашивания:

  1. На звездочку цепи приварить отрезок трубы длиной 8 см и диаметром 5 мм.
  2. Из второй трубы сделать заготовку – длина около 9 см, диаметр 13 мм.
  3. Большую трубу надеть на узкую и скрепить элементы болтами с контргайками. В результате должна получиться телескопическая система для регулировки длины.
  4. Просверлить отверстия по длине корпуса для изменения высоты скашивания травы.
  5. К широкой трубе прикрепить сваркой металлический диск толщиной 4 мм, диаметром 18 см.
  6. Из ножовки вырезать три резака длиной 12 см, шириной 3 см.
  7. Прикрепить резаки к диску болтами М6.

После скрепления всех конструктивных элементов и заправки топливом, можно приступать к скашиванию травы.

Видео: Самодельная газонокосилка из бензопилы

Нож для газонокосилки

В современных газонокосилках режущая часть представлена прочной толстой полимерной нитью (леской).

Можно приобрести такую в магазине и применить в самодельном устройстве, прикрутив ее к отрезку стальной полосы с отверстием посредине (надевается на вал двигателя).

Если приобрести леску нельзя, пытаться заменить ее проволокой бесполезно: как показал опыт, проволока из-за значительного растягивающего усилия в сочетании со знакопеременными нагрузками при ударах о траву быстро обрывается. Следует изготовить нож из пилы или ножовочного полотна.

В ходе изготовления придерживаются таких правил:

  1. Твердую инструментальную сталь, из которой изготовлено полотно, размягчают при помощи отпуска, вследствие чего она становится легкообрабатываемой. Для отпуска заготовку нужно нагреть до высокой температуры и дать ей медленно остыть (обычно изделие остывает вместе с печью). После изготовления ножа его нужно будет снова закалить, то есть нагреть и быстро остудить.
  2. Длину ножа выбирают из диапазона от 30-ти до 50-ти см. При большей длине производительность косилки возрастает, но повышаются и требования к мощности двигателя.
  3. Режущие кромки затачивают под углом в 60 градусов. При более острых углах заточки нож придется точить чаще.

Вариант самодельной газонокосилки

Кромки располагаются по краям ножа, делать их длиной более 5 – 6 см нецелесообразно.

  1. Местоположение отверстия для вала выверяют с предельно возможной точностью, так как нож должен быть хорошо сбалансирован. Двигатели от пылесосов развивают скорость вращения в 11 – 30 тыс. об/мин и в таких условиях дисбаланс приведет к сильной вибрации с последующим разрушением.
  2. Чтобы сохранить нож при встрече с камнем, его делают составным: к центральному основанию из недорогой конструкционной стали прикручивают болтами с двух сторон режущие части из стали инструментальной. Теперь при столкновении с камнем режущая часть просто повернется, так что нож с каждой стороны примет Г-образную форму. При этом не будут повреждены ни он сам, ни вал мотора.

Также нож во избежание повреждений при ударе о камень можно изготовить в виде диска.

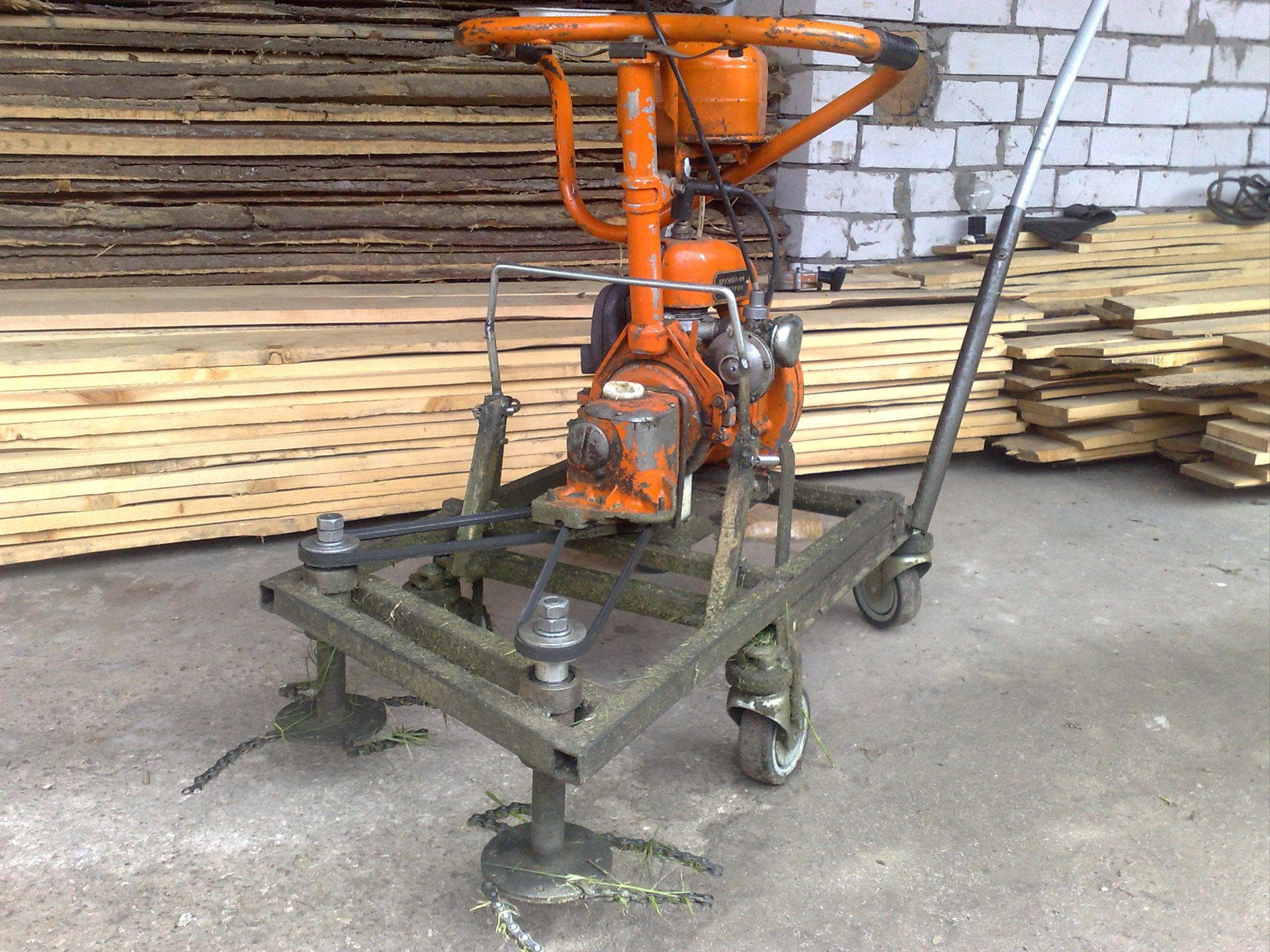

Из бензопилы дружба

Первый способ заключается в том, что мы будем использовать старую и давно ненужную бензопилу под всемирно известным названием «Дружба», о технических характеристиках бензопилы дружба вы узнаете здесь. Но если вы не располагаете наличием данной модели, то вы вполне благополучно можете взять бензопилу «Урал» к примеру, или иную другую модель, существенной разницы в этом нет. Почему именно отечественные бензопилы, а не скажем импортные модели?


Косилка из бензопилы

Так, прежде чем начинать разбираться в аспектах «создания» газонокосилки, стоит уточнить собственно с каких основных деталей и так называемых узлов она будет у нас состоять, итак:

  • основным и действенным механизмом у нас послужит двигатель;
  • каркас будет представлять собой своеобразную опору для установки всех необходимых узлов устройства;
  • кожух защитного характера;
  • ножи;
  • колеса;
  • детали и ручки, сходящие в спектр системы управления.

Итак, приступим. В данной газонокосилке сам двигатель мы возьмем из старой бензопилы, именно в сборе. Однако если устройство не рабочее, то в таком случае она нам не подойдет. Вы должны помнить о том, что изменять в его механизме ни в коем случае ничего ненужно.Просто достали из бензопилы и установили в тележку подвижного характера.

Теперь разберемся, как же можно сделать эту такую необходимую нам тележку? Для этого необходимо взять уголки 25х25, которые будут располагать размерными показателями равными 500 мм и 600 мм. Сварить их между собой в виде рамы.

Инструкция по сборке

После этого вы должны открутить от старой бензопилы «штурвал» и шину. Что касается ручки нашей тележки то изготовить ее можно из труб водопроводного направления именно с непосредственной возможностью высотной регулировки

Естественно данная регулировка не является такой важной необходимостью, но стоит отметить, что так на много удобнее будет работать с устройством, в особенности, если его эксплуатировать будут разные люди с разным коэффициентом роста

К изготовленной ручке вам необходимо прикрутить так называемый «штурвал», после этого проведите удлинение газового троса, а также шланга топливного

Важно то, что редуктор совместно с самим двигателем должен быть повернут на девяноста градусов. Это делается для того чтобы сам вал располагался в нижней части, а для этого его необходимо ко всему еще прокрутить на раму

Сделать это можно посредством использования специального отверстия, которое находится на редукторе, но в бензопиле оно используется для шинного закрепления, а также используйте две крепительные шпильки кожуха маховика, который располагается в нижней части. По сути, основу для нашего устройства мы выполнили, осталось совсем немного, а именно установить инструмент режущего направления.

Косилка из бензопилы на видео.

Для того чтобы его изготовить вам понадобится бензопильная «звездочка» на которую собственно необходимо установить в соосном положении небольшой кусок трубы с размером: длина – 80 мм, диаметр – 50 мм. После этого необходимо провести обработку этого отрезка на станке токарного характера.

Посредством выполнения данных манипуляций вы получите своеобразный вал телескопический из труб, которые нужно соединить специальными болтами М6 которые собственно располагают контргайками. Они же должны находится в положении диаметрального направления параллельно друг к другу. Что касается отверстий, то их нужно несколько, так как таким образом вы с легкостью сможете производить регулировку высотного среза самой травы.

Посредством работы труд движение которых будет проводиться относительно друг друга, тем самым они в определенном коэффициенте смогут, скажем так, компенсировать сам дисбаланс.

А теперь последнее что вы должны сделать, так это изготовить, ножевое основание. Для этого нужно приварить к другой трубе специальный диск, изготовленный из метала, и который, располагает размерным показателем равным 180 мм в диаметре именно из стали листовой 4 мм.

Газонокосилка своими руками из бензопилы

Подойдет для изготовления инструмента своими руками любая отечественная модель пилы, поскольку они, в отличие от импортных аналогов, имеют большую мощность, которая поможет газонокосилке справляться с сорняками. Состоять газонокосилка, изготовленная своими руками, будет из нескольких узлов:

  • двигатель;
  • каркас – опора, на которой будут располагаться все детали;
  • кожух защитный;
  • ножи;
  • колеса;
  • ручки.

Взятый из бензопилы мотор должен быть в рабочем состоянии. Его устанавливают на основание, сделанное из сваренного в форме рамы уголка 25х25 мм с размерными показателями 600 х 500 миллиметров.

Рама снабжается колесиками, размер которых выбирается индивидуально. К шасси крепят регулируемую по высоте ручку, для изготовления которой подойдут водопроводные трубы.

Конечно, сделать ее можно нерегулируемой, но в этом случае, с ней работать менее удобно, особенно, если пользоваться газонокосилкой будет не один человек. Прикрутив к готовой ручке «штурвал», удлиняют топливный шланг и газовый трос, чтобы редуктор можно было расположить по отношению к двигателю под прямым углом.

Это позволит вал конструкции, изготовленной своими руками, расположить внизу, прикрутив его к раме. Используют для этого специальное отверстие, имеющееся на редукторе и в бензопиле (применяется для крепления шин), и двух специальных шпилек кожуха маховика, расположенного в нижней части.

Видео: Газонокосилка своими руками

На этом изготовление основы для газонокосилки своими руками можно считать законченной. Осталось закрепить режущий инструмент, для изготовления которого потребуется «звездочка» бензопилы — на нее требуется закрепить трубу, длина которой 80 миллиметров и диаметр 50 миллиметров, в соосном положении.

Этот отрезок будет необходимо обработать на токарном станке. Другую трубу такой же длины, но большего диаметра — 58 мм, надевают на первую, чтобы получился некий телескопический вал, соединив его трубы болтами М6. Последние в диаметральном направлении должны быть параллельными.

Чтобы возможно было регулировать высоту среза сорняков, потребуется несколько отверстий, обеспечивающих движение труб относительно друг друга для компенсирования дисбаланса. Также необходимо предусмотреть ножевое основание, для чего к другой трубе приваривают специальный стальной диск, размер которого составляет 180 миллиметров в диаметре, а его толщина равна 4 мм.

Газонокосилка электрическая

Составные части газонокосилки

Для изготовления электрической газонокосилки своими руками используется двигатель любого старого прибора. Моторы от мелких бытовых приборов не способны выдержать длительную работу, перегреваются, могут «сгореть». Даже двигатель пылесоса относительно слабый, требует оснащения вентилируемым корпусом, работы с перерывами при изменении звука мотора. Для комфортной работы требуется двигатель мощностью от 1 кВатт.

Нож для газонокосилки может быть вырезан и выточен из твердой стали, как единый элемент или, как несколько ножей прикрепленных в центре. Нож из тонких проводов, или лески для травы, как у промышленной ручной газонокосилки требует большую мощность прибора, частую смену насадок. Возможно использование заточенного своими руками круглого диска – он более прочный, безопасный, долговечный.

Ручка для газонокосилки может быть сварена специально, или взята от старой тележки, коляски. При выборе имеет значение легкость элементов. Использование всего каркаса от коляски или тележки упрощает процесс изготовления, но элементы должны быть прочными, не ржавыми. При отсутствии подручных средств, каркас и ручку можно сварить из стальных труб.

Шнур электропитания лучше удлинить, предусмотрев возможность заматывать-разматывать его. Колеса нужны небольшие, но высотой до центра не менее 10 см, для оптимального размещения ножей, комфортного передвижения по участку. При слишком маленьких колесах, например от пылесоса, можно нарастить высоту для ножей, но они не рассчитаны на значительный вес металлической конструкции газонокосилки.

Защитный кожух для ножей крепится вокруг режущих элементов, формируется из листа стали своими руками или используется готовый подходящий элемент. Он необходим как для безопасности косильщика, так и для защиты ножей от попадания на камни или другие твердые предметы.

Важно! Элементы для сбора своими руками газонокосилки должны быть не просто подходящими, но и в нормальном состоянии, позволяющем не щадящую эксплуатацию

Технология сборки газонокосилки

Как сделать газонокосилку своими руками? В первую очередь изготавливается металлический каркас. В него устанавливается двигатель, который крепится с помощью болтов. В нижней части каркаса крепится режущий механизм, соединенный с двигателем. Нормальное расстояние между ножами и грунтом – 7 см. Мешок для сборки травы крепится сразу за режущим механизмом, по образцу промышленного варианта.

Вокруг ножей нужно приварить защитный кожух. Двигатель и соединение с ножом должны быть прикрыты от попадания травы, при этом сохраняются вентиляционные отверстия

Наличие вентиляции особо важно для двигателей маленькой мощности

Ручка должна быть приварена в удобном положении под правильным углом и нормальной длины. Применение сварки самый надежный метод изготовления каркаса и крепления деталей. Но при отсутствии аппарата или навыков в работе, допустима сборка из готовых элементов, присоединением болтами.

Важно! Болтовое соединение менее надежно для сборки газонокосилки, его необходимо часто проверять и закреплять

Какой двигатель подойдет для изготовления?

Сборку косилки можно производить с использованием любого двигателя. Чаще всего самоделка комплектуется бензиновыми и электрическими моторами. Гораздо реже – аккумуляторами, предварительно снятыми со старых автомобилей ВАЗ, ГАЗ или Москвич.

При выборе двигателя важно учитывать нескольких важных критериев:

  • мощность – самодельную косилку лучше всего оборудовать бензиновым или электрическим мотором мощностью 2-4 л. с. Двигатели с более высокой мощностью подойдут на газонокосилки, предназначенные для высокой травы и неровных участков;
  • тип охлаждения – этот фактор играет роль в случае, когда для сборки самоделки будет использоваться бензиновый ДВС. Лучше всего выбирать мотор с принудительным воздушным охлаждением – его устройство проще, чем в силовых агрегатах с жидкостным охлаждением. К тому же ДВС, охлаждаемые воздухом, не требуют специального ухода. Все, что нужно – это своевременно чистить и периодически менять воздушный фильтр;
  • антивибрационная система – ее наличие влияет только на комфорт при использовании садового оборудования. Что же касается эффективности, то самодельные газонокосилки как с антивибрационной системой, так и без нее одинаково успешно справляются со скашиванием растительности.

Среди дополнительных функций в устройстве мотора нужно выделить систему плавного пуска. Она снижает скорость вращения двигателя в момент его включения, сохраняя целостность и продлевая сроки эксплуатации его основных деталей.

Газонокосилка с двигателем от старой стиральной машины

Все газонокосилки делятся на два типа:

  • Бензиновые. Применяются для обработки больших площадей. Они производительные, шумные, а также создают выхлопы при работе.
  • Электрические. Гораздо экологичнее, однако их передвижение по участку ограничивается длиной сетевого кабеля.

Эффективность работы и количество скошенной травы будут зависеть от высоты установки основания и качества ножей.

Конечно, самодельная газонокосилка лишена некоторых преимуществ фирменной техники. Например, способности сбора травы, регулировки высоты стрижки газона. Вам придется самостоятельно передвигать ее по участку, собирать траву.

При этом, не заплатив за прибор ни копейки, вы получите ухоженный и аккуратный газон.

Инструменты и детали

Перед тем, как сделать газонокосилку своими руками, нужно приготовить все необходимое:

  • Двигатель от стиральной машины. Подойдет как мотор на 180 Вт, так и на 500 Вт. Чем мощнее он будет, тем эффективнее прибор справится с работой. Применение асинхронного двигателя позволит работать намного тише.
  • Невысокие колеса. Можно использовать пластиковые колеса от тачки или от коляски – 4 штуки.
  • Для основания пригодится лист из металла или стали. Также можно использовать неглубокий таз, благодаря чему трава не будет разлетаться в разные стороны.
  • Ножи можно использовать от фирменной газонокосилки, а можно изготовить самостоятельно из полос стали – как это сделать, смотрите в следующем пункте.
  • Профильная труба для ручки. Можно применить рукоять от коляски, главное, чтобы труба не была тяжелой.
  • Металлические уголки для изготовления рамы.
  • Провод из меди с тремя жилами. Длина зависит от размеров газона.
  • Включатель можно взять вместе с мотором из стиральной машины.

Понадобятся такие инструменты:

  • сварка;
  • торцевые и гаечные ключи;
  • болгарка;
  • дрель;
  • горелка;
  • пассатижи;
  • молоток;
  • отвертки;
  • гайки, болты, шурупы.

Особенности изготовления ножа

От качества ножа зависит производительность и эффективность газонокосилки. Самостоятельно можно изготовить два типа:

  1. Цельный нож. Выполняется из цельного полотна стали, края которого затачиваются под углом 60 градусов. Посередине проделывается отверстие, чтобы закрепить нож на вал. В центре соединения устанавливается кожух, который препятствует наматыванию травы на основание. В качестве такого кожуха используют консервную банку.

С помощью горелки тыльную сторону пластины загибают, что способствует равномерному скашиванию.

  1. Составной нож. Длина ножа не должна превышать 50 см. Если изготовить его в форме трапеции, то трава не сможет наматываться на основание. При этом заточке подлежат только крайние 5 см полотна. Также можно использовать цельный диск, который имеет преимущества перед ножами: при ударе о камень он не деформируется.

Пошаговое создание газонокосилки из стиральной машины

Для подготовки основания желательно использовать шасси от коляски или тележки. Тогда достаточно закрепить на них полотно. Но если шасси нет, в ход пойдут уголки, которые с помощью сварки превратятся в каркас. Габариты каркаса 2,5х2,5 сантиметра.

Теперь поступите так:

  • К изготовленному каркасу привариваются четыре стойки для колес.
  • Дополнительно к основанию крепится труба или профиль, изогнутые в форме буквы «П».
  • Подготовливается отверстие для установки двигателя. Для этого в основании вырезается отверстие, в которое опускается мотор валом вниз.
  • Спереди рамы устанавливается решетка. Она предотвратит соскальзывание ножа с вала, а также позволит ровно скашивать газон.
  • Самодельный нож устанавливается на вал мотора.
  • К основанию приделывается ручка. На ручке устанавливается переключатель для удобства.
  • К двигателю подводится кабель, другой его конец с вилкой подключается к сети.

Как видите, можно изготовить газонокосилку с двигателем от стиральной машины самостоятельно. Это простая и действенная конструкция, которая не потребует от вас дополнительных затрат.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
