Трубы для газа — сравнительный обзор видов газовых труб и правила выбора

Металлопластиковые трубы для газоснабжения

Для осуществления газификации частного дома применяются металлопластиковые трубы PEX-B-AL-PEX-B. Рукав изделия защищен полимерным составом. Труба используется для укладки внутри зданий, в том числе методом скрытого монтажа.

Установка фитингов, переходников и монтаж стыков осуществляются с помощью обжима. Пресс-фитинги обеспечивают достаточную герметизацию. Трубу можно укладывать через жилые помещения.

Область применения трубы из металлополимера

Металлические трубы, покрытые полимером, в основном используются для прокладки трубопровода внутри жилых помещений и подключения бытовых нагревательных приборов и источников газопотребления. Набор фитингов позволяет выполнить подключение к трубам из других материалов (ПЭ, сталь и т.д.).Полимернометаллические трубы изготавливают из следующих материалов:

• Внешний и внутренний слой – изготавливается из полиэтилена PEX-b.
• Адгезивный слой – соединяет пластик и алюминий
• Средний слой – сердцевина изготовлена из алюминия, сваренного методом TIG сварки.

Металлополимерные изделия не рекомендуется применять для укладки вне здания. Под воздействием ультрафиолетовых лучей, верхний полимерный слой быстро разрушается. Труба теряет герметичность и не может использоваться для подвода газа.

Изготавливаемые типоразмеры и основные параметры труб сделаны таким образом, чтобы обеспечить максимально удобный монтаж. Потребителю предлагается труба 16, 20, 26, 32мм размеров. Материал поставляется в бухтах по 50, 75, 100 м.

Плюсы и минусы металлополимерной трубы

Многослойные металлополимерные трубы имеют ряд преимуществ перед аналогами:

• Простота монтажа – обжимной механизм позволяет быстро смонтировать газопровод без привлечения специалистов и дорогостоящего оборудования.
• Экономичность – труба хорошо сгибается, что позволяет обойтись минимальным количеством фитингов при прокладке системы газоснабжения.
• Возможность проведения трубы внутри помещения. Хороший внешний вид и хорошая герметичность изделия делает возможным монтаж даже в жилых комнатах.

В качестве недостатков можно выделить следующее:

• Ограниченные перспективы использования металлопластиковых труб – полимерные изделия предназначены для укладки внутри здания.
• Низкая температура нагрева – изделие сохраняет герметичность при температуре от -15 до +40°С.

Металлопластиковые трубы подходят для внутридомового газообеспечения, для укладки на улице лучше использовать полиэтиленовую продукцию.

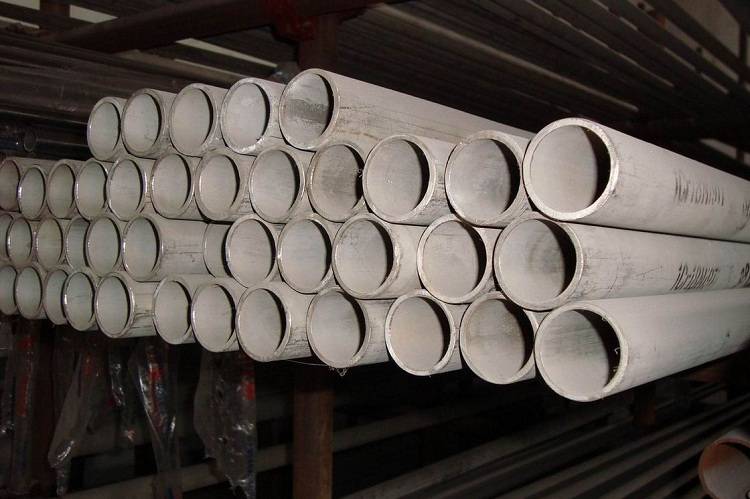

Стальные газовые трубы

Стальные трубы для газового трубопровода необходимо дополнительно обрабатывать антикоррозийными и электрохимическими материалами. Это связано с тем, что изделия из стали сами по себе имеют слабую устойчивость к коррозийным воздействиям, а также разрушаются под действием блуждающих токов в грунте. Обработка стальных труб увеличивает их стоимость, поэтому они стоят довольно дорого, однако, являются очень прочными и надёжными и повсеместно используются при монтаже газопроводов любого типа.

Стальные изделия разделяются на типы по нескольким показателям. Рассмотрим классификацию стальных деталей для газопроводов по наличию сварных швов:

Для изготовления газовых труб используют:

• низкоуглеродную сталь;
• конструкционную сталь высокого качества, к которой добавляют различные элементы (например, фосфор).

Трубы для газопроводов могут изготавливаться из стали с различными добавками

Рассмотрим другие характеристики, которые считаются важными для газовых труб:

• пропускная способность любой газовой трубы;
• показатель сечения детали.

Диаметр стальной газовой трубы может составлять от 15 до 100 мм. Стальные изделия, как и пластиковые, классифицируются на категории в зависимости от показателей давления, которые они способны выдержать:

• для закрытой прокладки (в почве) используются изделия, которые способны переносить давление до 1,2 МПа (12 атмосфер). При этом температура окружающей среды может доходить до −30 °C;
• для закрытой прокладки также применяются трубы, способные выдержать давление, составляющее 1,2 МПа при температуре окружающей среды до −10 °C;
• для внутридомового монтажа используются стальные детали, которые способны выдержать до 0,3 МПа (3 атмосферы). При этом показатели наружного сечения таких труб не превышают 159 мм.

Любая газовая труба, которая прошла через обязательную антикоррозийную обработку, имеет характерный жёлтый цвет. Стальные и полиэтиленовые изделия, используемые для газопроводных конструкций должны в обязательном порядке соответствовать необходимым стандартам ГОСТ, а выбор этих изделий осуществляется индивидуально для каждого конкретного случая. Монтаж любых газовых труб нужно выполнять, придерживаясь всех строительных норм и правил, прописанных в соответствующей документации.

Источник

ГОСТ металлополимерной продукции

Качественные трубные изделия из металлопластика должны соответствовать гос. стандарту 53630-2009. Документ содержит в себе ключевые требования к рассматриваемой продукции.

Они содержат в себе следующую информацию:

1. Порядок упаковки изделий.
2. Требования к сырью, необходимому для производства продукции.
3. Изделия делятся на две группы согласно указанному рабочему давлению. У первой категории этот показатель составляет до 0.6 МПа, а у второй — 2.5 МПа.Допускается максимальная температура носителя в трубопроводе из металлополимерных труб до девяноста пяти градусов в течении девяти тысяч часов.
4. Устанавливается маркировка изделий (рассмотрена выше).
5. В зависимости от диаметра конструкции разделяют на две категории. В первую входят трубы размером от десяти до шестидесяти трех миллиметров. Ко второй категории относятся изделия с диаметром от семидесяти пяти до ста десяти миллиметров.
6. Указываются методы поставки изделий. Трубы первой категории доставляются в виде отрезков до двенадцати с половиной метров или в бухтах. В последнем случае метраж должен быть кратным ста. Продукция второй категории поставляется только в виде отрезков разной длины.

Если конструкции соответствуют указанному ГОСТу, они должны обладать сертификатом, подтверждающим это. Учитывайте это, если решите купить трубы для обустройства газопровода в частном доме или квартире.

Технология изготовления

Производство металлополимерной трубной продукции строго регламентируется утвержденным государственным стандартом. При соблюдении технологических норм металлопластиковые изделия получают отличные эксплуатационные характеристики. Они лишены недостатков, которыми обладает продукция выполненная из металла.

Производство металлополимерных труб происходит в несколько шагов:

1. Посредством экструдера происходит выдавливание внутренней оболочки изделий.
2. С внешней части полученной оболочки клеится алюминиевый слой, свариваемый лазером внахлест, либо же встык.
3. Сверху фольги наносится внешняя оболочка.
4. Полученная слоенная конструкция прессуется.

Внешний полимерный слой способствует защите металла от воздействия воды и воздуха. Алюминий придает изделию прочность и жесткость. При этом внутренний слой служит защитой от появления конденсата и деструктивного влияния носителя трубопровода.

Использование описанной выше технологии позволяет придать продукции хорошие физико-механические свойства. Именно благодаря им, металлопластиковые трубы во многом превосходят металлические аналоги.

Они характеризуются:

• высокой пропускной способностью;
• стойкостью к появлению внутренних отложений;
• способностью сохранять свою форму после изгиба;
• простой установкой;
• отличной теплостойкостью;
• устойчивостью к коррозийным процессам и агрессивным средам.

Составные части подходящего для частного коттеджа газопровода

Проведение в частное жилище газа, или просто газификация, – сложная задача, к которой нужно подходить максимально ответственно. Все связанные с обустройством системы работы необходимо проводить тщательно и аккуратно; лучше всего, чтобы работой занимался не сам хозяин, каким бы профессионалом он ни был, а бригада квалифицированных, обладающих большим опытом специалистов. Помимо прочего, у таких мастеров следует ещё раз уточнить, можно ли проводить газ полипропиленовыми трубами, и, сообразуясь с материалом статьи и их ответом, принять окончательное решение.

В любом случае, какой бы материал труб владелец постройки ни выбрал и чьими услугами он бы ни воспользовался, ему следует как можно тщательнее выполнять работы или контролировать процесс их выполнения в соответствии с предписаниями пожарной безопасности.

В систему подачи газа входят следующие составляющие:

1. Газгольдер. Представляет собой предназначенный для хранения природного газа толстостенный резервуар.
2. Трубы для транспортировки топлива. Как упоминалось выше, это могут быть ПВХ трубы для газа, полипропиленовые газовые трубы или изделия из других материалов.
3. Конечные элементы цепи, в которых происходит сгорание газа: водонагреватели, работающие на газе плиты, камин, газовый котел и т.п.

Окончательно принять решение о допустимости транспортировки газа по полипропиленовым трубам в конкретном случае можно, основываясь на расчётах объёма подаваемого газа, типа и характеристик грунта, в котором будет пролегать трубопровод и коррозионной угрозы для всех элементов цепи и материальных возможностях хозяина частного дома или коттеджа.

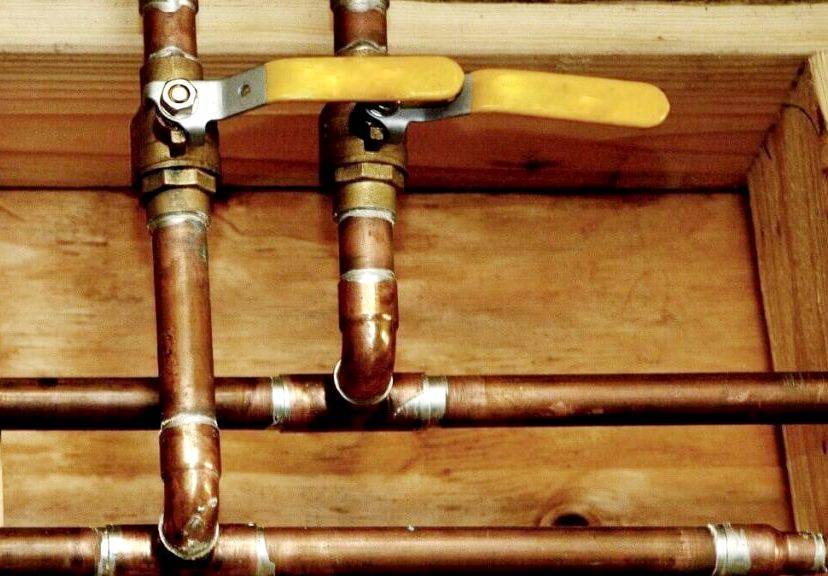

Нюансы сооружения медного газопровода

Трубы из меди сравнительно недавно стали применяться для устройства газовой сети. Допускается использование тянутых и холоднокатаных медных труб с толщиной стенки не меньше 1 мм для осуществления внутренней разводки.

Медь — довольно дорой материал, однако, его применение оправдывается простотой проведения монтажных работ и возможностью создавать линии сложной конфигурации.

Правильно соединенные медные трубы не только обеспечивают полную герметичность стыков, но и идеально вписываются в интерьер любого помещения

Еще один неоспоримый факт в пользу медных труб — это их привлекательный внешний вид. Так как газопровод нельзя скрывать в нишах стенах и коробах, то стальные конструкции могут легко испортить внешний вид помещения, тогда как медные трубы только обогатят интерьер.

Изделия из меди обладают следующими позитивными качествами, которые могут оказаться решающими при их выборе для устройства газовода:

• высокая пластичность, благодаря чему реализуется возможность прокладки линий сложной конфигурации;
• простота и легкость ведения монтажных работ, изделие легко режется, соединение труб осуществляется путем применения пресс-фитингов или пайкой;
• привлекательный внешний вид;
• долговечность — срок эксплуатации при соблюдении технологии достигает 100 лет;
• стойкость к повреждениям механического характера и противостояние воздействию химически активных соединений.

Есть у медных труб и свои слабые стороны, главная из которых состоит в высокой теплопроводности, что способствует образованию конденсата. А также их прочность куда ниже, чем стальных, а цена при этом гораздо выше.

С технологий пайки медных труб, обеспечивающей герметичное соединение, ознакомит следующая статья, которую мы рекомендуем прочесть.

№Требования безопасности при прокладке газопровода

Прокладка и функционирование газопровода сопрягается с большими рисками. Чтобы обеспечить полную безопасность, необходимо соблюдать ряд правил. Прежде, чем начинать работы по подключению частного дома к централизованному газопроводу, необходимо уведомить об этом местную газовую службу. Он должна сообщить о параметрах давления в газопроводе, к которому осуществляется подключение, и провести техническое согласование, после чего составляется проект работ.

В соответствующих СНиПах и правилах пожарной безопасности указано, как и где должны проходить трубы газопровода, чтобы обеспечить максимальную безопасность их эксплуатации.

Надземный газопровод используется на предприятиях, а также в тех случаях, когда почва имеет повышенную коррозионную активность. В этом случае руководствуются такими нормами:

• высота трубы в месте скопления людей должна быть не менее 2,2 м, над проезжей частью – более 5 м;
• в местах, где отсутствует движение людей и транспорта, допускается монтаж на высоте 0,35 м;
• в местах пересечения с системами электроснабжения необходимо организовать электрозащиту.

При подземной прокладке газовых труб к дому необходимо придерживаться следующих правил:

• глубина расположения труб зависит от глубины промерзания грунта, но, в любом случае, не ниже 0,8 м. На участках, где проводятся пахотные работы или обильное орошение, прокладывать трубы лучше на глубине не менее 1,2 м;
• расстояние газопровода от дороги – не менее 3 м;
• расстояние трубопровода низкого давления до стены дома – не менее 10 см, ввод в жилище осуществляется посредством гильзы.

Теперь самое интересное – нормы монтажа труб газопровода внутри квартир и домов:

• в жилых помещениях газовые трубы располагаться не могут;
• запрещен монтаж газовых труб в труднодоступных местах, их нельзя прятать за декоративной обшивкой. Исключения составляют те случаи, когда внешний декор можно легко убрать в случае необходимости, чтобы предоставить доступ ко всей трубе;
• высота расположения газовой трубы от пола – не менее 200 см;
• монтаж газовых труб возможен в помещениях с высотой потолка не менее 220 см и нормальной вентиляцией;
• при нахождении газопровода на кухне вентиляция этого помещения не может быть смежной с жилыми комнатами;
• газовая труба не должна перекрывать оконные и дверные проемы;
• длина гибкого участка газопровода не должна быть более 300 см;
• потолок над газопроводом должен быть отделан негорючей штукатуркой;
• для монтажа газовой колонки необходима стальная или оцинкованная вытяжная труба, но ни в коем случае не гофрированная алюминиевая. Естественно, необходимо предусмотреть в конструкции колонки наличие предохранителя, который перекроет подачу газа, если пламя погаснет;
• расстояние от тонкостенной металлической трубы до электрического кабеля должно быть не менее 25 см, до щитка – 50 см;
• лучше исключить соседство газовых труб и охладительных приборов;
• прокладка газовых труб в кухне по полу, под раковиной или около посудомоечной машины запрещена;
• труба должна быть надежно закреплена на стене с помощью хомутов и скоб.

Что же касается диаметра труб, то при расчете необходимо использовать такие параметры, как длина газопровода, температура газа, допустимое падение давления, тепловую мощность оборудования и расход газа. Чтобы правильно рассчитать диаметр труб газопровода, необходимо воспользоваться сложными формулами – лучше доверить эту задачу проектировщикам. В сети есть онлайн-калькуляторы, которые смогут быстро рассчитать требуемый диаметр в зависимости от введенных данных. Также на помощь могут прийти специальные таблицы.

Как подобрать трубы для газа на даче: правильный выбор металлопластиковые.

Газопровод для быта: какие нужны трубы для газа?

Бытовой газопровод устанавливают естественно внутри здания и помещения. Его основная задача через счетчик расхода передавать газ ко всей технике, которая требует газоснабжения (начиная от плиты, заканчивая камином и конвектором).

Трубопровод состоит из деталей:

• трубы шланги;
• фитинги (иными словами соединяющие элементы).

К составляющим трубопровода агрегатное состояние энергоносителя и его физические возможности предполагают ряд некоторых задач:

1. Загерметизировать газовые соединяющие элементы и трубы. Протечка газа привет только самым неприятным последствиям.
2. Газопровод и его составляющие должны быть наделены высокой прочностью, что выдерживать давление от 1.5 -2.5 мПа. Но сам газопровод имеет всего лишь 0,3 мПа давления внутри. Таким образом, фитинг, стык и труба за короткий срок должны быть готовы к большому давлению.
3. Сама труба должна создаваться при помощи коррозиестойкого материала и иметь составе антикоррозийные компоненты. Но защищать от коррозии ее внутреннюю часть не стоит, поскольку природный газ не окисляет подобные конструкции.

Важно! Весь процесс подключения газа к плите, котлу, конвектору и т.д. стоит совершать только при помощи профессионалов

Но особое внимание рекомендуется уделять к местам, приближенным к точке потребления, в рамках безопасности, несколько раз проверять прочность

Все трубы для газа нуждаются в оценке и систематизации, также и фитинги бывают разных видов в зависимости от диаметра и изготавливаемого материала, поэтому предоставляем перечень разновидностей изделий.

Трубы для газа и фитинги из стали

Изделия, выполненные из стали не зря так часто используются в строительстве газопроводов, так как они отличаются чрезвычайной прочностью и надежностью. И при установке бытового газопровода можно применять и сваренныетрубы и бесшовный прокат, вне зависимости от горячекатаного и холоднокатаного способа изготовления.

Что касается внутреннего диаметра газовых труб, то он не больше ½ дюйма. Газообразная среда не вязкая, и все угловые сопряжения и врезки в ней стыкуют под углом в 90 градусов.

Для резьбового и сварного монтажа и рассчитаны фитинги. Сварочный монтаж при этом подразумевает создание кольцевого шва, который за счет газовой пайки прикладывают в раскрой стыка между трубой и соединяющим элементом.

К этому виду сварки допускаются не все сварщики, а только специалисты, которые имеют навыки работы с высоким давлением в системе.

Только этот монтаж способен обыгрывать стыки, врезки и угловые сопряжения, на протяженных участках газоопровода. Но фитинги и соединительные элементы конкретных приборов потребления только разъемные.

А что касается разъемного монтажа, то он происходит в такой последовательности:

• Нарезка сгона, на который крепят контргайку и фитинг с резьбой внутри.
• Место стыка укрепляют полимерной лентой и снова таким контргайкой.

С такой же последовательностью монтируют резьбовые соединяющие элементы для газопроводов, прикрепляя на резьбовой отвод прибора потребления газа.

Важно! Когда вся газопроводная система будет готова, она окрашивается в желтый цвет. Для определения цвета на производстве ставят метку колера, который необходимо использовать

Но также можно оставить ее на том же месте, а их покрасить в любой другой цвет.

Трубы для газа и фитинги из полимера

Всякого рода детали и составляющие для газопровода из полимера очень просто режутся и способны выдержать большое давление. Они бесшовные и для монтировки необходим обычный паяльник и соединяющие элементы.

Отличительными качествами являются коррозиестойкость, прочность для подземных газопроводов и надежность для магистральных со средним и высоким давлением.

Полимерные металлические фитинги и резиновые шланги

Используют в цепочке газопровода для подключения к приборам потребления. Естественно до определенного расстояния подводится труба, но к самому прибору и штуцеру подключают резиновый шланг через вентиль.

Газовый шланг продается в комплектации с подготовленными соединяющими элементами (с внутренней и внешней резьбой). Исходя их этого, монтаж шлага происходит крайне быстро и безошибочно.

В монтаже необходимо использовать полимерную ленту ФУМ для того, чтоб вкрутить соединяющий элемент в вентиль. А после этого фитинг одевают на штуцер прибора потребления, также с полимерной лентой.

Если так произошло, что выбранные вами соединяющие элементы не подходят для газовых шлангов, то исправить эту проблему смогут переходники (втулка и штуцер) с двумя видами резьбы. Стоит только понимать, что всякого рода переходники уменьшают прочность самой конструкции и могут возникнуть протекания газа.

Зачем газифицировать дом?

Главная причина заключается в дешевизне и удобстве. Сложная экономическая ситуация в стране вынуждает владельцев частных домов подыскивать наиболее доступный вариант обогрева здания. Поэтому совсем неудивительно, что со временем собственники коттеджей приходят к выводу, что нужно газифицировать постройку.

Да, несомненно, можно обогревать жилье при помощи электричества. Но такое решение довольно дорогостоящее, особенно если нужно отапливать несколько сотен квадратных метров. Да и капризы природы в виде сильного ветра или урагана могут оборвать кабеля и придется неизвестно сколько сидеть без отопления, еды и горячей воды.

Еще одной альтернативой газа является старый и проверенный способ — обогрев при помощи камина или кирпичной печи. Основной недостаток такого решения заключается в том, что хранение дров или угля приведет к появлению грязи.

К тому же нужно будет выделять дополнительные квадратные метры для их складирования. Поэтому голубое топливо еще не один год будет занимать лидирующую позицию, а вопрос проектирования газопровода для подключения частного сектора еще очень долго будет актуален.

Применение коммуникаций для воды

Областью применения рассматриваемых коммуникаций являются любые инженерные сети – разводка горячей, холодной воды, отопления и т. д

Однако, важно помнить, что не следует использовать металлопластиковые трубы в открытых системах. Замерзание транспортируемой среды может повредить изделия

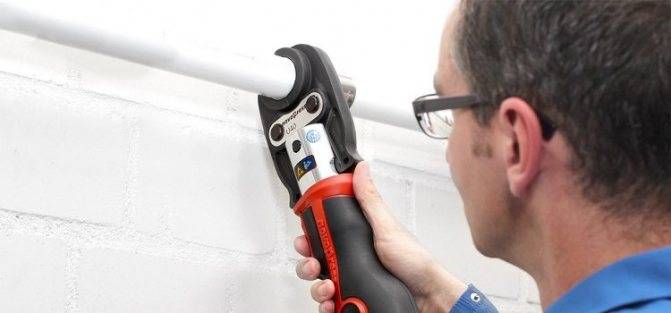

Соединение труб, как для горячей воды, так и для газа, выполняется обжимными либо пресс-фитингами. Монтаж системы включает нарезку изделий при помощи специальных ножниц, удаление заусенцев с торцов, калибровку и непосредственно фитинговое соединение.

На штуцер стыковочного элемента необходимо нанести силиконовую смазку, а на трубу – надеть накидную гайку и обжимное кольцо

Далее изделие осторожно насаживают на фитинговый штуцер и с помощью двух ключей гайка надежно фиксируется

Надежно соединить трубы можно при помощи пресс-фитингов и специальных обжимных клещей

Соединительные элементы не должны скрываться в стяжке, стенах, монолитном бетоне, полу. Для проверки собранная система опрессовывается под давлением, которое в 1,5 раза выше номинальной нагрузки.

Характеристики

Технические характеристики материала обуславливают сферы его применения. При изготовлении газопровода можно использовать разные виды пластиковых труб. Каждый из них имеет свои технические характеристики.

Параметры металлопластика:

1. Высокая химическая стойкость.
2. Материал не подвержен окислению.
3. Максимальная температура теплоносителя — до 95 градусов.
4. Максимально допустимое давление — до 25 бар. Если температура высокая, допустимое давление снижается до 10 бар.
5. Толщина металлического слоя, между пластиком — до 0,3 мм.

Характеристики полиэтилена:

• наружный диаметр трубок — 10–110 мм;
• максимальная температура теплоносителя — до 95 градусов;
• при высокой температуре максимальное давление — до 10 бар.

Параметры полипропилена:

• максимальная температура теплоносителя — 90 градусов;
• допустимое давление при максимальной температуре — до 10 бар.

Полипропиленовые трубы могут выдерживать кратковременные перегревы до 110 градусов.

Диаметр пластиковых труб

Эксплуатационные особенности газопроводов из разных материалов

Газопроводные коммуникации с высокого давления монтируются из труб, которые обладают большими габаритами. В случае, когда необходимо выполнить конструкцию повышенной прочности, используются стальные трубы бесшовного типа. Стыковка таких труб выполняется с использованием сварочного оборудования. Сварка таких изделий — довольно трудоёмкий процесс.

Наиболее подходящим материалом для труб, по которым будет осуществляться транспортировка газа, является медь. Это связано с тем, что медь имеет несколько эксплуатационных преимуществ перед стальными аналогами. Рассмотрим основные достоинства трубопроводов из этого материала:

• небольшая масса;
• простая установка;
• коррозийная устойчивость.

Однако медные газопроводы используются довольно редко, так как они отличаются высокой стоимостью.

В случае если при прокладке газотранспортной коммуникации используются трубы с тонкими стенками, рекомендуется взять во внимание их высокий коэффициент теплопроводности. Из-за высокой теплопроводности такие изделия склонны покрываться конденсатом

При подземной прокладке газовых сетей разрешается использование полимерных труб

При прокладке газотранспортных линий под землёй, как правило, применяют трубы из современных полимерных материалов. Наиболее популярными полимерами, используемыми для этих целей, являются полипропилен (ПП) и полиэтилен (ПЭ). Рассмотрим основные достоинства таких полимеров:

• высокий коэффициент гибкости;
• устойчивость к коррозии;
• простота прокладки;
• демократичная стоимость.

Трубы из полимерных материалов идеально подходят для подземной прокладки, так как чувствуют себя комфортно при таких условиях

Очень важно запомнить, что пластмассовые трубопроводы используются только для организации линий с низкими показателями давления. Полимерные трубы имеют соответствующую маркировку, определяющую их эксплуатационную принадлежность

Например, полиэтиленовые трубы, используемые для газификации частных построек, производятся чёрного цвета и имеют жёлтую маркировку.

Разводка газотранспортной конструкции внутри дома выполняется с помощью специальных гибких шлангов. Такие шланги производятся из особого материала — вулканизированной резины, также отличаются тем, что имеют армирование. В большинстве случаев они используются для стыковки плит, функционирующих на газу, к газовым колонкам.

Такие шланги имеют эксплуатационные ограничения, на которые стоит обратить внимание:

• они не применяются в том случае, если показатель температуры в помещении превышает +45 °C;
• запрещается использовать резиновые шланги на участках, которые находятся в сейсмоактивных районах (более 6 баллов);
• их не используют в коммуникациях, отличающихся высоким давлением.

Диаметры стальных труб

Диаметр трубы по способу измерения разделяется на два вида — внутренний (условный диаметр (Ду, Dy) номинальный размер (в миллиметрах) и внешний (наружный диаметр). По внутреннему диаметру измеряются трубы водогазопроводные, по внешнему электросварные круглые и бесшовные.

Применение труб различных диаметров

В различных отраслях промышленности сегодня широко используются стальные трубы. К ним можно отнести:

• бытовую;
• химическую;
• автомобильную;
• пищевую;
• сельскохозяйственную;
• строительную и другие отрасли.

Прежде всего, такая популярность данного вида трубного проката обусловлена экономической выгодой. Основным отличием стальных труб друг от друга это способы производства, стали из которых изготавливают трубы, а так же диаметры и сечение.

Большое значение для любых работ связанных с использованием труб из стали имеет как внешний, так и внутренний диаметр. Главное принципиальное отличие между измерениями диаметра трубы, это то что внешний диаметр не зависит от толщины стенок, а внутренний зависит к примеры труба 108х3 имеет внешний диаметр 108 мм, а внутренний 102 мм, расчет 108 — (3*2) = 102 мм. Так же есть трубы водогазопроводные, которые измеряются по внутреннему диаметру и имеют следующие размеры ду 15х2,8, в данном случае все наоборот внутренний остается неизменным 15 мм, а внешний будет 20,6 мм, расчет 15 + (2,8*2) = 20,6 мм. Такие трубы изготавливаются по ГОСТу 3262-75 и имеют обозначение ДУ — диаметр условного прохода.

Диаметр труб считается важным, так как показатель служит опорой для проведения классификации изделий. Зная диаметры и толщину стальных труб можно, например, заранее просчитать их необходимое количество, для транспортировки какого – либо вещества по магистрали. И как следствие можно расчитать нагрузку на проектируемую систему, а также выявить слабые места и возможности их устранение.

Разновидности диаметров можно посмотреть в таблице стальных труб

Существующая стандартизация стальных труб необходима для осуществления стыковых соединений с использованием трубопроводной арматуры и четкого определения аналогов данной продукции, изготовленной из других материалов. Ведь соединение деталей из разного материала позволило расширить сферу применения трубопроводов в различных видах промышленности. Именно поэтому всегда значение диаметра металлической трубы должно совпадать, быть тоньше или толще с его соединительным элементом или ее полимерным аналогом, формируя при этом сложную систему. Это, например, дало возможность при масштабном проектировании разнообразнейших магистралей подбирать специалистами различные соединительные узлы.

Ведь если известны значения наружного и внутреннего диаметра, то подобрать необходимые элементы для соединения достаточно легко.

Диаметры стальных труб могут быть:

• трубы с особо тонкими стенками -тонкостенные;
• нормальные, усредненные конструкции — обычные;
• изделия с тонкими стенками — тонкостенные;
• элементы с толстыми стенками — толстостенные;
• трубы с особо толстыми стенками — толстостенные.

Также диаметр и толщина стальной трубы заранее может предопределить сферу ее использования.

Стандартное обозначение диаметра труб

Труба электро сварная прямошовнfя 108х3,5 дл12м (Труба э/с пш 108х3,5 дл12м) 108мм-внешний диаметр, 3,5мм-толщина стенки, 12м-длина хлыста.

Труба водогазопроводная 50х3,5 дл6м (Труба вгп ду 50х3,5 дл6м) 50мм-внутренний диаметр, 3,5мм-толщина стенки, 6м-длина хлыста.

Труба бесшовная холоднодеформированная 35х3 н/д (Труба бш хд 35х3 н/д) 35мм-внешний диаметр, 3мм-толщина стенки, н/д- немерной длины(от 4м до 12м)

Разновидности газовых труб

Газовые трубы из ПНД

Достаточно долго для сооружения газопровода использовались только стальные трубы. Причина в уникальном сочетании прочности и стойкости к высокому давлению с относительной тонкостью стенок. Однако стоимость такого газопровода велика, поэтому поиски альтернативы не прекращались.

Сегодня для магистральных труб согласно ГОСТ все еще используются только железные сплавы. А для распределительных, и тем более домовых сетей применяются другие материалы.

Пластиковые

Лучшим вариантом для газопровода выступает полиэтилен низкого давления. Такой материал намного устойчивее к механическим повреждениям и способен выдерживать большой напор природного газа. Допускается применять полипропиленовые и поливинилхлоридные. Используются они гораздо реже, так обладают большим количеством недостатков. Труба из ПВХ не устойчива к действию ультрафиолета и годится для прокладки только подземных коммуникаций.

Применяются и металлопластиковые. Такие изделия армируются алюминиевой фольгой или сеткой. Располагается этот слой между полимерными слоями и с воздухом не контактирует. Армирование придает изделию большую прочность, уменьшает коэффициент теплового расширения. Такая труба сохраняет свои геометрические размеры. Кроме того, полиэтилен проницаем для газов. Алюминиевая фольга предупреждает утечку метана или пропана даже в минимальных дозах.

Если армировать полиэтиленовые трубы, они теряют гибкость, а это усложняет монтаж. Однако чем меньше диаметр, тем проще сгибать трубу. Это позволяет обойтись без многочисленных стыковок.

Металлопластиковые трубы

Полимер для газопровода выбирают с учетом толщины стенки – от этого зависит стойкость к давлению. Выпускают изделия марок ПЭ100+, ПЭ100, ПЭ80 ПЭ63. Газовод с показателем 100+ выдерживает давление в 1,6 МПа.

Газовые шланги

Порой неудачное расположение газового оборудования и внешней системы не позволяет разработать простую внутридомовую схему. В таких случаях применяют гибкие газовые рукава длиной до 3 м. Они позволяют подключить плиту или котел, не загромождая помещение трубами.

Используют 3 варианта.

• Резиновый шланг с металлической оплеткой – встречается чаще всего. Обычно используется в кухне и в ванной. Привлекает своей высокой прочностью и долговечностью.
• Резинотканевый – менее устойчив к механическим повреждениям, его нельзя закрепить жестко. Однако такое изделие совершенно не проводит электрический ток. Диэлектрик для газового шланга не нужен.
• Сильфонный газовый шланг – гофрированная труба из нержавеющей стали с пластиковой оболочкой и с двумя штуцерами для подсоединения. Сильфон практически вечен, так как нержавейка абсолютно устойчива к коррозии, выдерживает давление до 6 атм.

Металлические

Для газоснабжения берут низкоуглеродистую сталь – до 0,25%. В зависимости от типа сетей допускается применять шовные или бесшовные изделия горячей и холодной катки. Самые дорогие – последние, они отличаются максимально высокой прочностью и стойкостью к давлению и применяются при укладке магистралей.

Главными параметрами выбора выступает толщина стенки и диаметр газовой трубы. Нормы следующие:

• диаметр изделий для внутридомовой сети должен составлять не менее 25 мм;
• сечение газопровода для распределительной сети – не менее 50 мм;
• толщина стенок у труб для надземного монтажа составляет не менее 2 мм;
• толщина стенок для подземных коммуникаций – не менее 3 мм.

При изгибе 90 градусов трубы надо резать и варить

Достоинства и недостатки металлического газопровода обусловлены параметрами материала. Высокая прочность обеспечивает долговечность, однако она же делает монтаж довольно сложным делом. Изгибать фрагменты можно только под небольшим углом. При повороте на 90 градусов изделие нужно резать, а затем соединять сваркой. Прямые отрезки между собой можно садить на резьбу.

Сталь склонна к коррозии, так что трубопровод обязательно окрашивают и повторяют окраску периодически.

Сложны в эксплуатации подземные коммуникации. Контакт металла с землей и водой обеспечивает появление и прохождение электрического тока, который значительно ускоряет коррозию. При монтаже следует использовать диэлектрическую муфту на газовую трубу, а сам трубопровод оборудовать электрической защитой.

Для домовой сети в последнее время нередко используют медные трубы. Материал привлекает своей стойкостью к коррозии и исключительной долговечностью. Кроме того, они очень красивы, а на кухне могут служить даже элементом декора. Такой вариант дорого стоит, но зато не нуждается в электрической защите.
